高速公路1比2000地形图及控制测量技术设计书1.国家测绘局CH/Z 3003-2010《低空数字航空摄影测量内业规范》2.国家测绘局CH/Z 3004-2010《低空数字航空摄影测量外业规范》3.国家技术监督局 GB 12898-09《国家三、四等水准测量规范》4.国家技术监督局 GB/T 7929-1995《1:500～1:2000地形图图式》5.交通部JTG C10-2007《公路勘测规范》6.交通部JTG/T C10-2007《公路勘测细则》当规范、图式与本技术设计书要求有矛盾时，以本技术设计书为准。
2.2坐标系统与成图规格1.平面系统:本项目采用1980西安坐标系，中央子午线为120°00′2.高程系统:1985国家高程基准3.基本成图格式:分段提供测区总拼图(dwg格式)4.成图比例尺:1:20005.基本等高距:1米6.图上高程注记点的密度:图上每平方分米注记点不得少于15个，高程注至0.1米7.电子图X坐标按7位整数、Y坐标按6位整数输入，小数部分全部为三位。
.3主要技术要求1.测图范围路线长度为52公里左右(含正线38公里及比较线约14公里),一般路线带宽为600米(以设计线为中线每侧300米),互通范围扩大并包含连接线范围,淮盐高速范围长度为4公里,宽度约200米(以淮盐高速为中心两侧各100米)。
具体范围详见提供的1：1万地形图测图区域线。
2.控制测量精度要求四等GPS测量：相对起算点的点位中误差不得大于±5cm,最弱相邻点相对点位中误差不得大于±3cm；一级GPS测量：相对四等GPS点的点位中误差不得大于±5cm,最弱相邻点相对点位中误差不得大于±3cm；四等水准测量：每公里测量全中误差不得大于±10mm,最弱点高程中误差不得大于±25mm。
附合水准路线长度≤25km,控制网节点间长度≤17km。
由于该项目与在建234省道相交，所以平面及高程均应与234省道控制成果进行联测，平面及高程联测数量宜在3个以上。
1：2000地形图测绘项目服务设计方案XXXXXXX公司2018年X月目录一、概述 (1)1、任务来源 (1)2、工作量 (1)二、服务方案 (2)1、作业流程 (2)2、作业依据 (2)3、坐标和高程基准 (3)4、图幅分幅、图幅编号 (3)5、数据内容及格式 (3)6、平面精度和高程精度 (3)7、实施技术方法 (4)8、基础控制测量 (4)9、平面控制测量 (11)10、高程控制测量 (14)11、图根控制测量 (16)三、项目组织机构 (17)四、质量保证体系 (19)五、安全生产 (19)六、提交成果资料 (20)一、概述1、任务来源按照市政府工作安排，XXXXX，本次规划编制项目时间紧、任务重，但该区域1:2000地形图资料缺乏，急需开展地形图测绘工作。
为加快推进凤凰溪规划编制范围内的地形图测绘工作，XXXXX1:2000地形图测绘工作。
2、工作量项目范围：XXXX。
测区规划范围：测绘总面积约15平方公里，XXXX。
XXXX1:2000地形图测量工作量二、服务方案1、作业流程2、作业依据(1)《卫星定位城市测量技术规范》CJJ/T 73-2010；(2)《工程测量规范》GB 50026－2007；(3)《城市测量规范》CJJ/T 8-2011；(4)《测绘成果质量检查与验收》GB/T 24356-2009；(5)《数字测绘成果质量检查与验收》GB/T 18316-2008；(6)《1:500 1:1000 1:2000地形图图式》GB/T20257.1-2007。
(7)《宜宾市1:2000地形图数据库标准》(8)项目技术设计书。
3、坐标和高程基准（1）平面坐标系统为：国家2000坐标系。
（2）高程基准：采用1985国家高程基准,基本等高距为1.0m。
4、图幅分幅、图幅编号（1）图幅分幅按GB/T 20257.1-2007《国家基本比例尺地图图式第1部分：1:500 1:1000 1:2000地形图图式》附录D的正方形分幅和编号执行，即图幅采用50cm×50cm正方形分幅。
东大煤矿井田范围1：2000数字化地形测量技术设计书一、任务来源受东大煤矿（以下称甲方）委托,山东省中煤物探测量总公司测绘院(测绘甲级,以下称乙方)承担东大煤矿井田范围1:2000数字化地形测图工作。
经甲方要求，需完成下列测绘工作:（1）布设D级GPS控制网，共计15个点。
（2）每个GPS点联测四等水准，四等水准测量约50公里。
（3）1:2000数字化地形测图15km2。
编绘1：5000地形图。
（4）1:500比例尺广场图约0.7 km2。
二、作业区范围、地理概况东大煤矿位于滕州市西方约15km，测区范围为：1、3951509 204562502、3951478 204630393、3946855 204630204、3946886 20456228测区地势较为平坦，高程范围42m～47m，测区内村庄密集，状况一般。
区内树木较多,通视条件不好，雨后大车路多不能行走。
整个测区困难类别为Ⅱ类地区。
三、采用坐标系统平面坐标采用1954年北京坐标系；高程采用1956年黄海高程系。
平面投影采用高斯正形投影，按3°分带,属39°带坐标。
中央子午线为117°。
四、已有成果的利用4.1 平面成果测区周围有国家作的三等控制网，其成果可作为本次D级GPS 测量起算数据。
联测已知点不少于3个。
4.2 高程控制测量测区附近有国家二等及三等水准点，其成果可作为四等水准测量起算依据。
4.3 测区有1：5万军用图，可作为设计选点用图。
五、执行技术标准5.1GB14912-94《大比例尺地形图机助制图规范》5.2CJJ73-97《全球定位系统城市测量技术规程》5.3GB12898-91《国家三、四等水准测量规范》5.4GB7929-1995《1:500 1:1000 1:2000地形图图式》5.5中华人民共和国能源部制定的《煤矿测量规程》5.6CH1003-95《测绘产品质量评定标准》5.7本区技术设计书六、测绘生产成本及定额工日根据国家测绘局制定《测绘工程产品价格》和本区困难类别(Ⅱ类)计算,该区的测绘成本费用及定额工日如下:七、仪器设备、人员投入、生产计划安排7.1设备投入D级GPS测量利用美国产TrimbLe 5700(RTK)型双频GPS接收机，该仪器标称精度为静态:5mm+1ppm。
蒙顶山景区休闲度假综合服务功能区地形测量项目技术设计书*******设计二〇一五年四月蒙顶山景区休闲度假综合服务功能区地形测量项目技术设计书编写者：审核者：编写单位意见:日期：目录一、概述 (1)（一）任务来源 (1)1. 测区概述 (1)2. 工作量 (1)二、设计方案 (2)（一）作业流程 (2)（二）作业依据 (2)（三）坐标和高程系统 (3)1. 坐标系统 (3)2. 高程系统 (3)（四）平面控制测量 (3)（五）RTK地形测量 (5)（六）1:2000地形测绘 (6)1. 基本等高距 (6)2. 地形图精度要求 (6)3. 数据采集及成图 (7)4. 地形图图幅规格及命名 (7)5. 图幅编号 (7)6. 图根控制测量 (7)7. 野外数据采集 (8)三、项目组织机构 (13)（一）项目主要人员及岗位职责 (13)（二）投入仪器及使用软件 (13)四、质量保证体系 (14)（一）质量目标 (14)五、安全生产 (15)（一）安全目标 (15)六、提交成果资料 (15)一、概述（一）任务来源我单位受文化旅游发展有限责任公司的委托于2015年4月承担蒙顶山永兴寺、红牌村、后盐村、徐沟村一寺三村，面积约为12平方公里的1:2000地形图测绘任务，为保质保量按期完成该项目，特制定本设计书，望在作业过程中认真执行。
1. 测区概述雨城区为市主城区，位于盆地西缘，青衣江中游，平原向青藏高原过渡带。
地处东经102°51′~103°12′，北纬29°40′~30°14′，东西宽34公里，南北长63公里，地势呈南北长条形，西南高，东北低。
总面积1060平方公里，2002年人口34万人，测区地处市雨城区东北方向，地形承东北向西南走势，该区属邛崃山脉二郎山支脉大相岭北坡。
测区最高海拨1407米，最低海拨661米，气候温和，雨量充沛，属亚热带常绿阔叶林地带，具有市雨城区多种植物良好的生态环境，因而植物种类繁多，分布广，藏量大，森林覆盖率60%以上，农户以种茶为主。
XXXXXXX1：2000地形图测绘项目服务设计方案XXXXXXX公司2018年X月目录一、概述 (1)1、任务来源 (1)2、工作量 (1)二、服务方案 (2)1、作业流程 (2)2、作业依据 (2)3、坐标和高程基准 (3)4、图幅分幅、图幅编号 (3)5、数据内容及格式 (3)6、平面精度和高程精度 (3)7、实施技术方法 (4)8、基础控制测量 (4)9、平面控制测量 (11)10、高程控制测量 (14)11、图根控制测量 (16)三、项目组织机构 (17)四、质量保证体系 (19)五、安全生产 (19)六、提交成果资料 (20)一、概述1、任务来源按照市政府工作安排，XXXXX，本次规划编制项目时间紧、任务重，但该区域1:2000地形图资料缺乏，急需开展地形图测绘工作。
为加快推进凤凰溪规划编制范围内的地形图测绘工作，XXXXX1:2000地形图测绘工作。
2、工作量项目范围：XXXX。
测区规划范围：测绘总面积约15平方公里，XXXX。
XXXX1:2000地形图测量工作量二、服务方案1、作业流程2、作业依据(1)《卫星定位城市测量技术规范》CJJ/T 73-2010；(2)《工程测量规范》GB 50026－2007；(3)《城市测量规范》CJJ/T 8-2011；(4)《测绘成果质量检查与验收》GB/T 24356-2009；(5)《数字测绘成果质量检查与验收》GB/T 18316-2008；(6)《1:500 1:1000 1:2000地形图图式》GB/T 20257.1-2007。
(7)《宜宾市1:2000地形图数据库标准》(8)项目技术设计书。
3、坐标和高程基准（1）平面坐标系统为：国家2000坐标系。
（2）高程基准：采用1985国家高程基准,基本等高距为1.0m。
4、图幅分幅、图幅编号（1）图幅分幅按GB/T 20257.1-2007《国家基本比例尺地图图式第1部分：1:500 1:1000 1:2000地形图图式》附录D的正方形分幅和编号执行，即图幅采用50cm×50cm正方形分幅。
1:2000数字地形图及数字高程模型项目设计书1 概述1.1 任务来源及容**********中交远洲交通科技设的委托完成**高速公路段、段测绘工程。
项目包括：航空摄影，基础控制点埋设，基础控制测量，像片控制测量，像片调绘，1:2000数字化地形图及数字高程模型测制。
段、段正线148.5Km；比较线共41.8Km。
正线和比较线数字化地形图及数字高程模型测制围为设计线路中心线两侧各400m；互通立交桥测制围2Km×2Km。
1.2 测区自然地理概况测区为山区和丘陵区，沟壑、河渠众多，地形复杂。
测区最高处1559米，最低处40米，高差达到1519米。
测区桑干河、拒马河穿过。
路线起于涿鹿县单家堡西南，与在建的京化高速公路连接，途经涿鹿、房山、涞水、涿州四县，止于涿州市村西北接在建的石三期高速公路，路线位于东经115°16′～115°50′和北纬39°24′～40°25′。
测区大秦铁路、沙蔚铁路、京原铁路、国道109、国道108、宝平公路穿过。
2 基本技术要求2.1 作业依据本次作业执行以下规和设计：(1)《1:500 1:1000 1:2000地形图航空摄影规》（GB6962-86）(2)《公路勘测规》（JTG C10-2007）(3)《公路勘测细则》（JTG/T C10-2007）(4)《1:500 1:1000 1:2000地形图图式》（GB/T7929-1995）简称《地形图图式》(5)《1:500 1:1000 1:2000地形图要素分类与代码》（GB14804-93）(6) 本技术设计书本技术设计书是依据工程所需和地形限制所编写，当上述规与本技术设计书矛盾时，以本技术设计书为准。
2.2测图规格及精度(1)平面坐标系统采用抵偿高程面上的高斯正形投影任意带平面直角坐标系。
为保证测区投影长度变形值不大于2.5cm/km，全线共划分五个独立平面坐标系，具体划分如下：第一坐标系中央子午线115°26′，位于K98处, 处于线路K0-K17，K63-K76段，投影面高程650m，坐标变形值最大为23.2mm/km；第二坐标系中央子午线115°26′，位于K98处, 处于线路K17-k34， K55-K63段，投影面高程850m，坐标变形值最大为24.7mm/km；第三坐标系中央子午线115°26′，位于K98处, 处于线路K34-K55段，投影面高程1100m，坐标变形值最大为16.1mm/km；第四坐标系中央子午线115°26′，位于K98处, 处于线路K76-K118段，投影面高程400m，坐标变形值最大为22.0mm/km；第五坐标系中央子午线115°26′，位于K98处, 处于线路K118-k150段，投影面高程110m，坐标变形值最大为10.5mm/km；(2)高程系统采用1985国家高程基准。
目录1 项目概述 (3)2 测区概况 (3)3资料状况 (3)4作业依据与基本规定 (3)4.1作业依据 (3)4.2 基本规定 (4)4.3 成图精度 (5)5技术方案 (5)6航空摄影 (7)6.1 航空摄影技术参数设定 (7)6.2 航空摄影的实施 (7)6.3 摄影质量控制措施 (8)6.4 成果资料的检查 (8)6.5 安全生产和风险规避 (9)7 基础控制测量 (9)7.1 控制网布设与选点埋石 (9)7.2 GPS观测与计算 (10)7.3 高程控制测量 (13)8航测外业技术要求 (13)8.1 像片控制测量 (13)8.2 调绘 (15)8.3 外业高程点补测 (17)9航测内业技术要求 (18)9.1 空中三角测量 (18)9.2 数据采集 (19)9.2.1作业环境准备 (19)9.2.2模型定向精度指标 (19)9.3 图形编辑 (22)10 质量保证措施 (25)10.1 质量管理 (25)10.2 检查流程和方法 (25)10.3 生产过程质量控制 (25)检查验收的要求： (25)11 项目计划安排 (26)12 成果提交 (26)1 项目概述1.1 任务来源与目的XXXX测绘科技有限公司受XXXX投资有限公司的委托，于2020年8月承担了XXXX风电项目1:2000地形图测绘，项目总体规划测区范围面积为56.33平方千米。
包括航空摄影、基础控制网布设、像片控制测量、空三加密、航测内业立体采集和数据编辑，1:2000航测地形图（DLG）制作、数字正射影像图(DOM)制作、数字高程模型（DEM）制作、0.02平方公里升压站位置1:500比例尺地形图测绘，为确保测绘产品质量符合相应的技术标准要求，结合本测区特点，根据国家有关技术规范、规定，XXXX 测绘科技有限公司编制本项目专业技术设计书。
1.2工期及作业范围：2020年8月28日前提交最终测量成果；作业范围如下图：红色范围线为测区范围线。
XXXXXXX1：2000地形图测绘项目服务设计方案XXXXXXX公司2018年X月目录一、概述 (1)1、任务来源 (1)2、工作量 (1)二、服务方案 (2)1、作业流程 (2)2、作业依据 (2)3、坐标和高程基准 (3)4、图幅分幅、图幅编号 (3)5、数据内容及格式 (3)6、平面精度和高程精度 (3)7、实施技术方法 (4)8、基础控制测量 (4)9、平面控制测量 (11)10、高程控制测量 (14)11、图根控制测量 (16)三、项目组织机构 (17)四、质量保证体系 (19)五、安全生产 (19)六、提交成果资料 (20)一、概述1、任务来源按照市政府工作安排，XXXXX，本次规划编制项目时间紧、任务重，但该区域1:2000地形图资料缺乏，急需开展地形图测绘工作。
为加快推进凤凰溪规划编制范围内的地形图测绘工作，XXXXX1:2000地形图测绘工作。
2、工作量项目范围：XXXX。
测区规划范围：测绘总面积约15平方公里，XXXX。
XXXX1:2000地形图测量工作量二、服务方案1、作业流程2、作业依据(1)《卫星定位城市测量技术规范》CJJ/T 73-2010；(2)《工程测量规范》GB 50026－2007；(3)《城市测量规范》CJJ/T 8-2011；(4)《测绘成果质量检查与验收》GB/T 24356-2009；(5)《数字测绘成果质量检查与验收》GB/T 18316-2008；(6)《1:500 1:1000 1:2000地形图图式》 GB/T 20257.1-2007。
(7)《宜宾市1:2000地形图数据库标准》(8)项目技术设计书。
3、坐标和高程基准（1）平面坐标系统为：国家2000坐标系。
（2）高程基准：采用1985国家高程基准,基本等高距为1.0m。
4、图幅分幅、图幅编号（1）图幅分幅按GB/T 20257.1-2007《国家基本比例尺地图图式第1部分：1:500 1:1000 1:2000地形图图式》附录D的正方形分幅和编号执行，即图幅采用50cm×50cm正方形分幅。

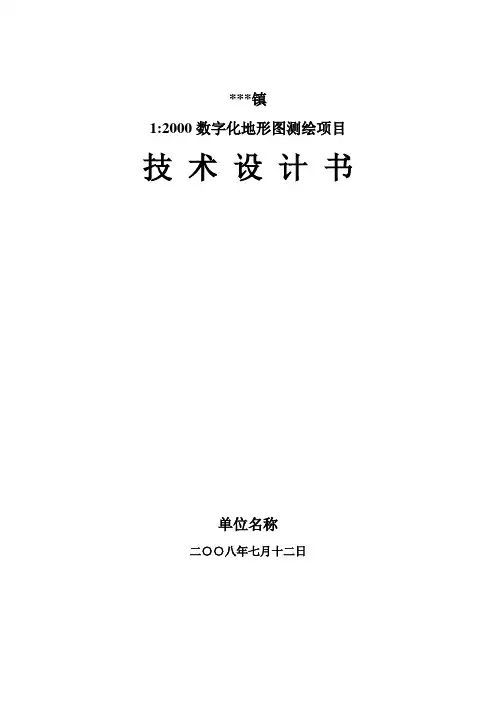

***镇1:2000数字化地形图测绘项目技术设计书单位名称二○○八年七月十二日*镇1:2000数字化地形图测绘项目技术设计书编写者:审核者:单位名称二○○八年七月十二日5. 控制测量5.1. GPS控制测量5.1.1 选点与埋石基础控制采用布设E级GPS网为基础控制。
各相临E级GPS控制点应保证通视，困难地段应保证有一个通视方向，邻点间距离一般控制在400-500米之间，在E级GPS网的基础上发展图根控制点。
E级GPS控制点应选在交通便利、视野开阔、不影响耕种、便于长期保存及方便测图和发展图根点的位置，点位周围一般不应有高度角大于15°的成片障碍物（如树木、建筑物等）；点位应远离大功率无线电发射源400米以上，离开110千伏以上的高压线150米以上，离开35千伏高压线100米以上,离开10千伏高压线50米以上。
E级GPS控制点编号采用自北向南、自西向东顺序编号，具体编号方法为E001、E002、…。
控制点点位一般尽量选在有铺装路面的道路上、或不易移动的固定基石上，选在道路铺面上时，可以用直径不小于12cm、长度不小于15cm顶端带有“十”字标志的特制钢钉。
选在坚固的基石上时刻设标志：表面上刻记□，尺寸为外框10cm×10cm；中心刻“+”字各为5cm长，“+”刻槽宽度不超过1mm，深度不少于1mm。
GPS点都要求绘制点之记。
点之记的栓距一般应有三个方向，距离在50米以内的应量取至0.01米；大于50米时，量至0.1米；无固定地物时，可只绘略图，不量栓距。
点位说明栏内应注意说明该点座落在市（县）、乡、村的名称及大体位置。
在实地标注栓距和点号时，应书写正规。
5.1.2 GPS测量的观测要求及数据处理GPS测量施测前GPS接收机要进行一般检视和通电检验。
GPS控制点的精度应不低于E级GPS点的精度，要求平差后最弱点点位中误差应小于±5cm，最弱相邻点点位相对中误差小于±3cm，GPS相邻点间弦长精度应满足下式：σ≤22)5(10D式中：d 为边长，不足1公里的边按1公里计算。
蒙顶山景区休闲度假综合服务功能区地形测量项目技术设计书四川*******设计有限公司二O—五年四月蒙顶山景区休闲度假综合服务功能区地形测量项目编写者： 编写单位意见：日期:目录一、 概述 ................................................................. 1..（一） 任务来源 ........................................................ 1.1. 测区概述 ............................................................ 1..2. 工作量 .............................................................. 1..二、 设计方案 ................................................................ 2.（一） 作业流程 ........................................................ 2.（二） 作业依据 ........................................................ 2.技术设计书审核者:（三）坐标和高程系统................................................. 3.1.坐标系统........................................................ 3.2.高程系统........................................................3.（四）平面控制测量................................................... 3.（五）RTK地形测量 ................................................... 5.（六）1:2000地形测绘 ................................................ 6.1.基本等高距...................................................... 6.2.地形图精度要求.................................................. 6.3.数据采集及成图................................................. 6.4.地形图图幅规格及命名 (7)5.图幅编号........................................................ 7.6.图根控制测量....................................................7.7.野外数据采集.................................................... 8.三、项目组织机构........................................................ 1.3（一）项目主要人员及岗位职责........................................ 1.3（二）投入仪器及使用软件............................................ 1.3四、质量保证体系......................................................... 1.4（一）质量目标...................................................... 1.4五、安全生产. (14)（一）安全目标...................................................... 1.4六、提交成果资料.. (15)概述（一）任务来源我单位受雅安文化旅游发展有限责任公司的委托于2015年4月承担蒙顶山永兴寺、红牌村、后盐村、徐沟村一寺三村，面积约为12平方公里的1:2000地形图测绘任务，为保质保量按期完成该项目，特制定本设计书，望在作业过程中认真执行。
XXXXXXX1：2000地形图测绘项目服务设计方案XXXXXXX公司2018年X月目录一、概述 (1)1、任务来源 (1)2、工作量 (1)二、服务方案 (2)1、作业流程 (2)2、作业依据 (2)3、坐标和高程基准 (3)4、图幅分幅、图幅编号 (3)5、数据内容及格式 (3)6、平面精度和高程精度 (3)7、实施技术方法 (4)8、基础控制测量 (4)9、平面控制测量 (11)10、高程控制测量 (14)11、图根控制测量 (16)三、项目组织机构 (17)四、质量保证体系 (19)五、安全生产 (19)六、提交成果资料 (20)一、概述1、任务来源按照市政府工作安排，XXXXX，本次规划编制项目时间紧、任务重，但该区域1:2000地形图资料缺乏，急需开展地形图测绘工作。
为加快推进凤凰溪规划编制范围内的地形图测绘工作，XXXXX1:2000地形图测绘工作。
2、工作量项目范围：XXXX。
测区规划范围：测绘总面积约15平方公里，XXXX。
XXXX1:2000地形图测量工作量二、服务方案1、作业流程2、作业依据(1)《卫星定位城市测量技术规范》CJJ/T 73-2010；(2)《工程测量规范》GB 50026－2007；(3)《城市测量规范》CJJ/T 8-2011；(4)《测绘成果质量检查与验收》GB/T 24356-2009；(5)《数字测绘成果质量检查与验收》GB/T 18316-2008；(6)《1:500 1:1000 1:2000地形图图式》GB/T 20257.1-2007。
(7)《宜宾市1:2000地形图数据库标准》(8)项目技术设计书。
3、坐标和高程基准（1）平面坐标系统为：国家2000坐标系。
（2）高程基准：采用1985国家高程基准,基本等高距为1.0m。
4、图幅分幅、图幅编号（1）图幅分幅按GB/T 20257.1-2007《国家基本比例尺地图图式第1部分：1:500 1:1000 1:2000地形图图式》附录D的正方形分幅和编号执行，即图幅采用50cm×50cm正方形分幅。
（2）图幅编号图幅编号采用西南角坐标公里数编号，X坐标公里数在前，Y坐标公里数在后，中间加短线连接。
如左下角坐标为x=3298000，y=572000时，图号应为3298-572 。
5、数据内容及格式数据内容主要是数字线划图数据，数据格式为AutoCAD dwg （2000版）和GDB。
6、平面精度和高程精度地物点相对于邻近像控点、控制点的点位中误差不得大于0.5mm，地形图上地物点间距中误差不得大于图上±0.4mm。
高程中误差不得大于±0.75m，高程注记点相对于邻近图根点的中误差不大于±0.75m。
困难地区的地物点点位中误差放宽0.5 倍，森林、隐蔽等困难地区的高程中误差放宽0.5 倍。
7、实施技术方法（1）本项目1:2000地形图要素采集、编辑合成图，采用全野外地面数字测量法进行内外业一体化测绘与成图。
（2）数字测绘采用CASS9.1等国内优秀、可靠的数字地形图测绘软件。
测图软件应具备外业测量数据自动采集记录、内业图形分成设色编辑、数据处理、数据检查、制图制表、数据交换等功能，应充分保证数据质量要求，并具备DWG图形格式输出功能。
8、基础控制测量布设E级以上GPS控制网，GPS网(点)的高程施测采用四等水准联测不少于六分之一的点(计划8个)作为GPS网的高程起算进行GPS高程拟合。
鉴于该测区高等级水准点较少，水准路线全长按《国家三、四等水准测量规范》GB12898-91执行，即：单独的四等水准附合路线长度，不应超过80Km，同级网中结点间距离应不超过附合路线长度的70% 。
（1）布点方案及要求选点和埋石：除应满足至少有一点与之通视及展望度好便于施测外，GPS点点位距离大功率无线电发射装置不小于200米，距离高压输电线不小于50米，尽量选点在山头上。
埋石采用刻石或现浇，刻石选在稳固的、坚硬的岩石上，否则深挖不少于40cm的坑，打入带铜芯的钢标，再用水泥浇灌，表面整饰成20cmX20cm并刻上“规划”。
控制点命名规则：TG+流水号。
（3）控制点观测按《卫星定位城市测量技术规范》CJJ/T 73-2010用快速静态定位观测方式，按双双基准布网方法施测静态观测一个时段,时段长≥25min ，卫星高度角>15°，有效观测卫星数≥4颗，数据采样间隔10s ，PDOP ＜6，平均重复设站≥1.6。
（4）数据处理及时进行数据检核，主要技术指标如下：①同步时段中任一三边同步环的坐标分量相对闭合差应小于9ppm ，环线全长相对闭合差应小于15ppm 。
②各异步环的坐标分量闭合差和全长闭合差应符合下式：Wx ≤2n σWy ≤2n σWz ≤2n σW ≤n 3σ式中：W —环闭，合差，W=z y x W W W 222++n —异步环边数σ—基线向量的弦长中误差③复测基线的长度较差≤22σ④GPS 点的高程测量--四等水准联测和高程拟合（5）成图的技术要求地形图上应表示的内容有:测量控制点、居民地和垣栅、工矿建（构）筑物及其它设施、交通及附属设施、管线及附属设施、水系及附属设施、境界、地貌和土质、植被、地理名称注记等。
①居民地和垣栅◇测区内总体居民地比较少，以农村散列式分部为主。
全野外测量时以墙基线为准，悬空的建筑、房檐等绘制虚线。
大于图面0.4mm 的特征点位要全部实测。
房顶为瓦的又有房檐的，调编时，若房檐不大于50cm则可不改正房檐，否则房檐改正至房基边线。
阳台、飘楼、雨罩，其宽度大于1.50m的表示，否则阳台、飘楼综合入房，雨罩则不表示。
◇在进行房屋测量时，可适当综合取舍,不表示附属建筑,对于同层房物其间隔或小巷宽在图上小于0.5mm可综合。
房屋只注明层次；临时性的房屋建筑舍去。
建筑物轮廓在图上小于0.4mm、简单房屋小于0.6mm，可用直线连接。
建筑物在图上图斑小于1.5mm2，根据实际情况进行综合或取舍。
◇房屋与围墙的配合表示，若围墙与主体房屋重合，以房屋为主，不绘围墙；若围墙与棚房重合,以围墙为主绘制代替房边线；房屋与其他垣栅的配合与此相同。
◇房屋与加固坎重合的配合表示：加固坎与房边线重线表示。
◇等高线不能穿过房屋或其他构筑物内，居民地内不绘等高线，居民地周围的等高线在图上其长度小于5mm的可以不绘制，用离散高程点代替，这样图面清晰易读。
②工矿建（构）筑物及其它设施◇应准确的表示建构筑物的位置、形状，其要求与房屋的相同。
◇依比例尺表示的设施，应实测外部轮廓线，并配置相应的符号代码，中间能用符号说明性质的，配置独立符号。
③交通及附属设施◇公路宽度能依比例尺测绘的以双线实测表示，不能依比例尺测绘的道路用相应的道路符号表示，正确区分道路等级（如等级公路与大车路），并用相应符号表示。
等级公路表示时，用两粗线之间表示铺装路面宽度、两细线之间为路基宽度，两相邻细线之间为路肩宽度。
图上路肩宽度大于1mm时依比例尺表示，小于1mm时以1mm绘制。
◇道路通过居民地不宜中断，应按真实位置测绘，双线道路与房屋、围墙等边线重合时可房屋边线代替道路边线。
◇乡村小路的局部支路不表示。
④管道及附属设施◇整个测区地下管道基本没有，主要为地面管线。
管线连线必须正确，走向交代清楚。
通讯、高压必须连线，保持走向。
通讯只表示主线干，到用户的不表示；电力小于220V不表示，小于等于1000V 的用单箭头符号表示，大于1000V的用双箭头符号表示。
◇所有的杆位要实测定位表示，而且必须是电杆位的中心部位。
⑤水系及附属设施◇水系要素的表示应能反映出区域水系的总体特征，以及附属设施的情况，应位置准确，主次分明。
◇水系的附属设施如涵洞、倒吸虹、水闸等要表示。
◇水涯线与直立式堤、防洪墙等线状地物共边线，以及水涯线与陡坎线在图上投影距离小于1mm时，水涯线应与其重合绘制。
◇当面状水域遇到水上悬空建筑，如：房屋、桥梁、水闸、各种柱廊（钓鱼台、公园中建在水中的柱廊）等时，正确反映面状水域与水上悬空建筑的面重叠关系◇滚水坝顶部图上宽度大于0.5mm，用双线表示。
小于等于0.5mm的用单线表示。
◇江河中的灯船、浮标、灯浮标、岸标、信号杆、系船浮筒、通航河段起止点不表示；◇各河流、沟渠当图上宽度大于1mm的用双线依比例尺表示，小于1mm的用单线表示；各河流、沟渠都要标注流向，在往复流的地方应标示往复流向；通航的河流应标注流速。
◇水库的拦水坝要加注建筑材料及坝长和坝顶高，其相应的附属设施如溢洪道、出水口一并要表示清楚。
⑥境界◇协调处理境界与周边地形要素的关系。
◇境界表示到乡镇级，城区表示到街道办事处级，村界、社区界不表示。
当两级以上境界重合时，按高一级境界表示，图廓间区域名称注记与境界级别相符，只注高一级名称。
◇重点核实甲方提供的境界名称的正确性，存在乡镇合并的需做相应处理。
⑦地貌与土质◇要能正确的表示地貌的形态、类别和分布特征，各种关键的特征点都必须测量和加注高程。
◇坡度在70°以上时为陡坎；70°以下时为斜坡；斜坡在图面的投影宽度小于2mm时，以陡坎表示。
本测区属丘陵地貌，山坡上过渡耕种，因而人工坡坎软多，当坡、坎的比高小于基本等高距（2米）或在图上长度小于10mm时，可不表示；密集时可以综合。
当坎、坡顶与坡脚的宽度在图上大于2mm时，应实测坡脚线。
◇当坡、坎的比高小于基本等高距或在图上长度小于10mm时，可不表示，坡、坎密集时，可适当取舍；⑧植被◇植被的范围线和植被类型必须准确绘制和标明。
◇田埂宽度在图上大于1mm的应用双线表示，小于1mm的用单线表示，此时采集应采集田埂的中间。
田块内和田埂上都必须注有代表性的高程。
◇地类界与其它界线重合时，可以不绘。
◇成片的田坎，如果田坎间距在图上的小于6mm的，可以取舍田埂，并按比高、长度、图斑面积等的情况进行综合取舍，原则上有利于判图。
要表示的田坎、田埂无论比高多少，均用田坎符号表示。
⑨注记◇注记中的字体大小、符号尺寸、线宽等应按《图式》的要求进行注记和表示。
◇道路名、水系名等线状地物的名称注记，在一幅图内较长时，分段注记两个。
◇小地名注记，用宋体，图上字高3.5mm；水系名称用斜体。
◇山顶最高点处要注记高程点，山与山之间，中间最低点处要注记高程点。
◇高程注记点位置及密度，应选在明显地物点和地形特征点上，其密度为图上每100cm2内一般为6—11个。
即一般每3.5cm左右一个点，对于地貌破碎的地方应适当加密，如山头、鞍部、台、凹地、坎上、坎下等。
而密集的等高线及公路上可适当拉开每隔6至8cm 注记。
⑩修测重点◇成片的新建小区; 永久性楼房6层（包括）以上。
拆除的区域大于10000㎡的注记施工,可不测高程。
