电气试验报告绝缘油标准样本

电气检测报告样本报告编号：xxxxxx报告日期：xxxx年xx月xx日1.检测目的本次电气检测旨在评估被检设备的电气安全性和功能稳定性，确保其符合相关法规和标准要求。

2.被检设备信息被检设备：XXX设备型号：XXXX额定电压：XXXV额定功率：XXXW制造商：XXX公司3.检测标准本次检测参考了国家标准XXXX-XXXX《电气设备安全检测技术标准》和相关行业标准。

4.检测内容4.1外观检测对设备外壳进行外观检查，检查是否有明显的损坏、破裂、腐蚀等情况，确认外观完好性。

4.2绝缘电阻检测使用绝缘电阻表对设备内部电路进行绝缘电阻测量，确保绝缘电阻值符合要求，以防止漏电事故的发生。

4.3接地阻抗检测使用接地测试仪对设备接地电阻进行测量，确保接地电阻值符合要求，以保证设备在故障时能够及时有效地消除电流。

4.4工作电流和耗电量检测通过电流表和电能表对设备的工作电流和耗电量进行测试，检测设备是否与额定参数一致。

同时检测设备在正常工作状态下的功耗情况，避免能源浪费和不必要的费用。

4.5功能性测试对设备的各项功能模块进行测试，如开关控制、信号输出等功能，以确认设备的功能正常且稳定。

5.检测结果5.1外观检测结果：设备外观完好，未发现明显的损坏或腐蚀情况。

设备外观完好，未发现明显的损坏或腐蚀情况。

5.2绝缘电阻检测结果：设备的绝缘电阻值为XXXMΩ，符合国家标准要求。

5.3接地阻抗检测结果：设备的接地电阻为XXXΩ，符合国家标准要求。

5.4工作电流和耗电量检测结果：设备的工作电流为XXXA，耗电量为XXXkWh，符合额定参数要求。

5.5功能性测试结果：设备的各项功能均正常，开关控制、信号输出等功能稳定可靠。

6.检测结论根据以上检测结果，本次电气检测发现被检设备符合国家标准和相关行业标准要求，电气安全性和功能稳定性良好。

7.检测建议建议定期进行电气安全性检测，以确保设备的电气安全性和功能稳定性始终符合要求，从而保证生产或使用过程中的安全性和可靠性。

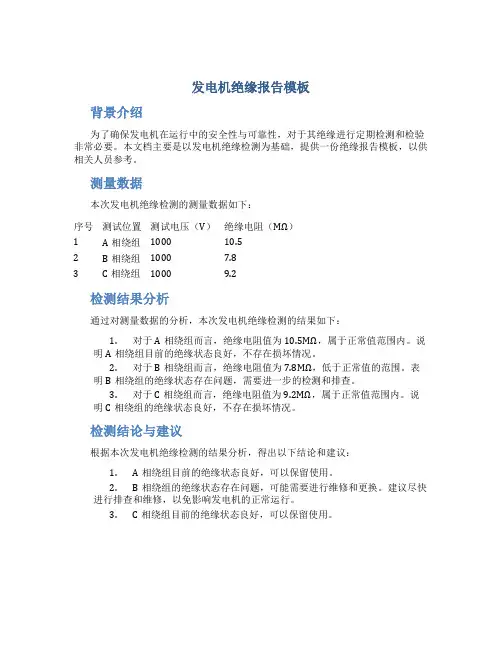

发电机绝缘报告模板
背景介绍
为了确保发电机在运行中的安全性与可靠性，对于其绝缘进行定期检测和检验非常必要。

本文档主要是以发电机绝缘检测为基础，提供一份绝缘报告模板，以供相关人员参考。

测量数据
本次发电机绝缘检测的测量数据如下：
序号测试位置测试电压（V）绝缘电阻（MΩ）
1 A相绕组1000 10.5
2 B相绕组1000 7.8
3 C相绕组1000 9.2
检测结果分析
通过对测量数据的分析，本次发电机绝缘检测的结果如下：
1.对于A相绕组而言，绝缘电阻值为10.5MΩ，属于正常值范围内。

说
明A相绕组目前的绝缘状态良好，不存在损坏情况。

2.对于B相绕组而言，绝缘电阻值为7.8MΩ，低于正常值的范围。

表
明B相绕组的绝缘状态存在问题，需要进一步的检测和排查。

3.对于C相绕组而言，绝缘电阻值为9.2MΩ，属于正常值范围内。

说
明C相绕组的绝缘状态良好，不存在损坏情况。

检测结论与建议
根据本次发电机绝缘检测的结果分析，得出以下结论和建议：
1.A相绕组目前的绝缘状态良好，可以保留使用。

2.B相绕组的绝缘状态存在问题，可能需要进行维修和更换。

建议尽快
进行排查和维修，以免影响发电机的正常运行。

3.C相绕组目前的绝缘状态良好，可以保留使用。

总结
本文档提供了一份发电机绝缘报告模板，希望在实际的绝缘检测工作中，对相关人员提供有帮助的参考。

同时，我们也强调了对于发电机的绝缘检测的重要性，希望大家能够认真对待并进行定期的检测和维护。

电机绝缘试验报告模板
1. 实验目的
本实验旨在测试电机绝缘性能，判断电机运行时能否有效地保护人身安全和设备正常运行。

2. 实验设备
2.1 设备列表
•电机
•绝缘测试仪器
•电源
•计时器
2.2 设备说明
•电机：型号为XXX，额定电压为XXX，额定功率为XXX。

•绝缘测试仪器：型号为XXX，测试精度为XXX。

•电源：额定电压为XXX，电流稳定性好。

•计时器：测试时间精度为XXX。

3. 实验步骤
3.1 准备工作
•将电机接入绝缘测试仪器。

•将电源接入电机，设置为额定电压。

•开始计时。

3.2 实验过程
•测试前10秒在绝缘测试仪器上记录电机的初始绝缘电阻值。

•持续施加额定电压，并记录电机绝缘电阻值、试验时间及测试环境温度。

3.3 实验结束
当绝缘电阻值小于预设值时或测试时间达到预设时间时，停止测试并记录终止时间。

4. 实验结果分析
4.1 实验数据
•初始绝缘电阻值：XXX
•终止绝缘电阻值：XXX
•测试时间：XXX
•测试环境温度：XXX
4.2 实验结果
根据实验数据计算得到电机的绝缘电阻降低率为XXX%，符合要求，电机绝缘性能良好。

5. 实验结论
本次实验结果表明，电机在额定电压下的绝缘性能良好，能够有效地保护人身安全和设备正常运行。

6. 实验注意事项
•实验前确保所有设备接线正确。

•在测试过程中要注意观察温度变化。

•在测试时间内要确保实验环境稳定。

•在测试结束后及时关闭设备。

绝缘油试验项目及标准绝缘油是变压器中的重要绝缘介质，其性能直接影响着变压器的安全运行。

为了保证变压器的正常运行，必须对绝缘油进行严格的试验和监测。

本文将介绍绝缘油试验的项目及标准，以便广大变压器运维人员更好地了解和掌握绝缘油试验的相关知识。

1. 外观检查。

外观检查是绝缘油试验的首要项目之一。

通过外观检查可以初步了解绝缘油的质量状况，包括颜色、透明度、悬浮物等情况。

合格的绝缘油应该呈现出清澈透明的状态，没有悬浮物和杂质。

2. 介电强度测试。

介电强度测试是评价绝缘油绝缘性能的重要指标之一。

通过介电强度测试可以检验绝缘油在高电压下的绝缘能力。

按照国家标准，绝缘油的介电强度应该符合相应的规定数值，以确保其在变压器中的绝缘效果。

3. 水分含量测试。

水分是绝缘油中常见的污染物之一，过高的水分含量会降低绝缘油的绝缘性能，甚至导致绝缘油的老化。

因此，通过水分含量测试可以及时发现绝缘油中的水分含量是否超标，从而采取相应的处理措施。

4. 酸值测试。

酸值是评价绝缘油酸性物质含量的重要指标之一。

过高的酸值会导致绝缘油的腐蚀性增强，从而加速变压器的老化。

因此，通过酸值测试可以及时了解绝缘油中酸性物质的含量，以便进行相应的处理和调整。

5. 氧化安定性测试。

氧化安定性是评价绝缘油抗氧化性能的重要指标之一。

绝缘油在长时间运行过程中，会受到氧化的影响，从而导致其性能下降。

通过氧化安定性测试可以评估绝缘油的抗氧化能力，及时发现绝缘油的老化情况。

6. PCBs含量测试。

PCBs是一类常见的有机污染物，对人体和环境具有较大的危害。

因此，对绝缘油中的PCBs含量进行测试是非常必要的。

合格的绝缘油应该具有低于规定标准的PCBs含量，以确保其安全使用。

综上所述，绝缘油试验项目及标准是保证变压器正常运行和延长变压器寿命的关键之一。

只有严格按照相关标准进行绝缘油试验，及时发现绝缘油中的问题并进行处理，才能保证变压器的安全运行和可靠性。

希望本文能为广大变压器运维人员提供一些帮助，使他们更好地了解和掌握绝缘油试验的相关知识。

绝缘油试验介绍绝缘油广泛应用于电力变压器、油断路器、充油电缆、电力电容器和套管等高压电气设备中，其作用有以下3个方面：第一、绝缘作用。

对变压器、电缆及电容器等固体绝缘进行浸渍和保护、填充绝缘中的气泡，防止外界空气和湿气侵入，保证绝缘可靠。

第二、冷却作用。

对变压器等电气设备，热油经过散热器冷却，再回到变压器本体，使箱体内的绝缘油循环冷却，保持变压器温度在一定范围内。

第三、灭弧作用。

油断路器中的绝缘油，除了具有绝缘作用外，还具有灭弧作用，促使断路器迅速可靠地切断电弧。

为了使绝缘油能够完成其本身的功能，它应具有较小的粘度、较低的凝固点、较高的闪点和耐压强度，以及有较好的稳定性。

在运行中，绝缘油经常受到氧气、湿气、高温、阳光等作用，性能会逐渐变坏，致使它不能充分发挥作用。

为确保绝缘油性能良好，必须定期地对绝缘油进行试验。

表1 运行中变压器油质量标准序号项目设备变压等级kV质量指标检验方法投入运行前的油运行油1 外状透明、无杂质或悬浮物外观目视2 水溶性酸（pH值）＞5.4 ≥4.2 GB／T75983酸值，mgKOH／g≤0.03 ≤0.1GB／T7599或GB／T 2644 闪点（闭口），℃≥140（10号、25号油）≥135（45号油）于新油原始测定值相比不低于10GB／T2615 水分1），mg／L330 ~ 500220≤110及以下≤10≤15≤20≤15≤25≤35GB／T7600或GB／T76016 界面张力（25℃），mN／m≥35 ≥19 GB／T65417 介质损耗因数（90℃）500≤330≤0.007≤0.010≤0.020≤0.040GB／T56548 击穿电压2），kV50033066 ~22035及以下≥60≥50≥40≥35≥50≥45≥35≥30GB／T507或DL／T429.99 体积电阻率（90℃）Ω·m500≤330≥6×1010≥1×1010≥5×109GB／T5654或DL／T42110 油中含气量，％（体积分数）330 ~500 ≤1 ≤3DL／T423或DL／T45011 油泥与沉淀物，％（质量分数）＜0.02以下可忽略不计GB／T51112 油中溶解气体组分含量色谱分析按DL／T596―1996中第6、7、9章见附录A（标准的附录）GB／T17623GB／T7252取样油温为40‐60°。

变压器油实验报告引言变压器油是一种特殊用途的绝缘油，广泛应用于电力变压器中，起到绝缘和冷却的作用。

为了确保变压器油的质量和性能符合规定的标准，需要进行一系列的实验。

本实验报告旨在描述变压器油实验的过程、结果和分析。

实验目的本实验的目的是对变压器油进行性能测试，包括其闪点、介电强度和溶解性能。

实验设备本次实验所使用的设备和试剂如下： - 电力变压器油样品 - 闪点仪 - 介电强度测试仪 - 溶解性测试装置 - 实验记录表实验步骤步骤一：闪点测试1.将变压器油样品注入闪点仪中。

2.设置闪点仪的温度上限。

3.开始测试，逐渐升高温度直到观察到油样品闪烁或火焰。

步骤二：介电强度测试1.准备介电强度测试仪。

2.将变压器油样品注入测试仪的测试室中。

3.将测试电极插入变压器油中。

4.开始测试，逐渐增加电压直到观察到电流通过。

步骤三：溶解性测试1.准备溶解性测试装置。

2.将变压器油样品放入试管中。

3.加入溶解剂，并加热。

4.观察样品是否溶解，记录结果。

实验结果与讨论根据实验步骤所描述的方法，我们进行了变压器油的闪点、介电强度和溶解性测试。

以下是我们得到的结果和讨论：闪点测试我们观察到变压器油的闪点为185摄氏度。

根据国家标准，变压器油的闪点应不低于140摄氏度，因此该样品的闪点在合理范围内。

介电强度测试我们通过介电强度测试仪得到了变压器油的击穿电压为45千伏。

根据标准要求，变压器油的击穿电压应不低于30千伏，因此该样品的介电强度合格。

溶解性测试我们进行了溶解性测试，加热变压器油样品和溶解剂。

观察到样品完全溶解，说明该样品的溶解性良好。

结论通过对变压器油的闪点、介电强度和溶解性进行测试，我们得出以下结论： - 变压器油样品的闪点符合国家标准要求。

- 变压器油样品的介电强度符合国家标准要求。

- 变压器油样品具有良好的溶解性能。

建议根据我们的实验结果和分析，我们建议继续监测和测试变压器油的性能，以确保其质量和性能保持在合理范围内。
