钢轨理论重量表及尺寸钢轨在铁路交通中起到关键的作用，它承受着列车的重量，为稳定高速行驶提供支撑。
钢轨不仅需要具备足够的强度和稳定性，还需要符合一定的重量和尺寸要求。
在设计和选择合适的钢轨时，钢轨理论重量表及尺寸是不可或缺的参考工具。
本文将介绍钢轨理论重量表及尺寸，以助您更好地理解和应用。
一、钢轨的重量表钢轨的重量通常以单位长度的重量表示，单位为千克/米。
具体钢轨重量的计算与其型号和制造工艺有关。
以下是一份常见钢轨型号及其理论重量表，供参考：钢轨型号理论重量(kg/m)43KG 43.08550KG 51.51460KG 60.64975KG 74.39890/91LB 90.22860E1 60.249E1 49.8请注意，以上理论重量仅供参考，实际应用时还需要考虑钢轨的制造工艺、质量控制等因素。
同时，在特殊情况下，有可能根据具体的需求和要求实施定制化加工和制造，因此应根据实际情况选择合适的钢轨。
二、钢轨的尺寸要求除了重量，钢轨的尺寸也是选择合适型号的重要参考指标。
以下是一份常见的钢轨尺寸要求，供您参考：钢轨类型长度(mm) 高度(mm) 底宽(mm) 顶宽(mm)43KG 12,000 134 114 6950KG 12,000 152 132 7060KG 12,000 176 150 7375KG 12,000 192 170 7490/91LB 12,000 203 178 7860E1 12,000 172 150 7249E1 12,000 141 116 69请注意，以上钢轨尺寸仅供参考，实际应用时还需要根据具体情况，包括列车的类型、速度、行驶条件等综合因素来选择合适的尺寸。
此外，根据不同国家和地区的标准，钢轨的尺寸要求也有所不同。
三、钢轨理论重量表及尺寸的应用钢轨理论重量表及尺寸在实际应用中起着重要的参考作用。
对于铁路建设、维修和升级等项目，合理选择和应用钢轨的重量和尺寸，能够提高铁路的安全性、稳定性和运营效率。
名称＝重轨标准=GB/ 183-1963,GB/T 182-1963,GB/T 181-1963序号=2 钢轨型号\kg/m=43A\mm=140B\mm=114 C\mm=70D\mm=14.5 截面面积\F\cm^2=57 重心距离至轨底Z1\cm=6.85 重心距离至轨顶Z2\cm=7.15 惯性矩\Jx\cm^4=1480 惯性矩\Jy\cm^4=260 截面系数\W1=Jx\Z1\cm^3=217.3 截面系数\W2=Jx\Z2\cm^3=208.3 截面系数\W3=Jy\(B/2)/cm^3=45 斜度\K=0.04375 理论重量\kg/m=44.653 通常长度\m=12.5 ，25 标准号=GB182-63 h1\mm=27 h2\mm=42 h3\mm=77.5 a\mm=30.4b\mm=46 g\mm=78 f1\mm=11 f2\mm=14 f3\mm= r1\mm=13 r2\mm=2 r3\mm=4S1\mm=56S2\mm=110S3\mm=160 φ =29R\mm=300R1\mm=5 ，10R2\mm=15名称＝起重机钢轨标准=YB/T 5055-1993序号=2型号=QU80理论重量\kg/m=63.69 b\mm=80 b1\mm=87 b2\mm=130s\mm=32h\mm=130h1\mm=35h2\mm=26R\mm=400R1\mm=26R2\mm=44 r\mm=8 r1\mm=6 r2\mm=2 截面面积\cm^2=81.13 重心距离y1\cm=6.43 重心距离y2\cm=6.57 惯性矩Ix\cm^4=1547.4 惯性矩Iy\cm^4=482.3 截面系数\W1=Ix/y1\cm^3=240.65 截面系数\W2=Ix/y2\cm^3=235.52 截面系数\W3=Iy/(b2/2)\cm^3=74.21 参考资料：《机械设计手册》起重机钢轨( YB/T5055-1993 )1、尺寸、外形、重量(1)尺寸1) 钢轨的截面形状、部位名称如图 1 所示，其截面尺寸应符合表1 的规定。
创作编号：GB8878185555334563BT9125XW创作者：凤呜大王*钢轨理论重量表及尺寸(2008/06/27 10:38)一、钢轨的基本功能及基本要求钢轨是铁路轨道的主要组成部件。
它的功用在于引导机车车辆的车轮前进，承受车轮的巨大压力，并传递到轨枕上。
钢轨必须为车轮提供连续、平顺和阻力最小的滚动表面。
在电气化铁道或自动闭塞区段，钢轨还可兼做轨道电路之用。
钢轨的工作条件十分复杂。
车轮施加于钢轨上的作用力，其大小、方面和位置都具有很大的随机性。
这引起都有和机车车辆与轨道的相互作用有关。
除轮载外，气候及其他因素对钢轨受力也有影响，例如，轨温的变化可以使钢轨内部产生很大的温度力，特别是无缝线路上。
钢轨是作为一根支承在连续弹性基础或点支承上的无限长梁进行工作的。
它主要承受轮载作用下的弯曲应力，但是也必须有能力承担轮轨接触点上的接触应力，以及轨腰与轨头或轨底连接处可能产生的局部应力和温度变化作用下的温度应力。
在轮载和温度力的作用下，钢轨产生复杂的变形：压缩、伸长、弯曲、扭转、压溃、磨耗等。
为使列车能够安全、平稳和不间断地运行，钢轨除必须充分发挥上述诸功能外，还应保证在轮载和轨温变化作用下，应力和变形均不超过规定的限值。
这就要求钢轨具有足够的强度、韧性和耐磨性能。
机车依靠其动轮与钢轨顶面之间的摩擦作用牵引列车前进，这就要求钢轨顶面粗糙，使车轮与钢轨之间产生足够的摩擦力。
但对车辆来说，摩阻力太大会使行车阻力增加，这就又要求钢轨有一个光滑的滚动表面。
从这一矛盾的主要方面出发，钢轨仍应维持其光滑的表面，必要时，可用向轨面撒砂的方法提高机车动轮与钢轨之间的粘着力。
上一页下一页钢轨依靠本身的刚度抵抗轮载作用下的弹性弯曲，但是为了减轻车轮对钢轨的动力冲击作用，防止机车车辆步行部分及钢轨的折损，又要求钢轨具有必要的弹性。
车轮与钢轨之间接触面积很小，而来自车轮的的压力却十分巨大，为使钢轨不致被压陷或磨耗太快，钢轨应具有足够的硬度。
轨道钢规格重量以及相关知识Coca-cola standardization office【ZZ5AB-ZZSYT-ZZ2C-ZZ682T-ZZT18】轨道钢规格、重量以及相关知识铁路钢轨知识：（1）重型钢轨知识：每米公称重量大于30kg的钢轨。
火车钢轨和起重机轨都属重轨。
火车钢轨：用于铺设铁路，要承受火车营运时的压力、冲击载荷和摩擦，要求有足够的强度和一定的韧性。
质量要求严格，除保证其化学成分外，还要求检验力学性能、落锤试验和酸浸低倍组织等。
生产厂有武钢、鞍钢、包钢和攀钢等。
起重机轨：即吊车轨，其高度较低，头宽及腰厚尺寸较大，只要求检验化学成分和抗拉强度。
用于铺设起重机大于及小车轨道。
生产厂有鞍钢和攀钢。
（2）轻型钢轨知识：是每米公称重量小于或等于30kg的钢轨。
轻轨的质量要求比重轨低，只要求检验其化学成分、抗拉强度、硬度和落锤试验等。
主要用途：轻轨主要用于林区、矿区、工厂及施工现场等处铺设临时运输线路和轻型机车用线路。
铁路钢轨型号：（1）轻型钢轨型号，材质: Q235，55Q；规格：30kg/m，24kg/m，22kg/m，18kg/m，15kg/m，12 kg/m，8 kg/m。
（2）重型钢轨型号, 材质: 45MN， 71MN；规格：50kg/m， 43kg/m，38kg/m，33kg/m（2）起重钢轨型号, 材质: U71MN；规格：QU70 kg /m ，QU80 kg /m，QU100 kg /m，QU120 kg /m。
以上钢轨型号为常用钢轨型号。
轨道钢理算计算公式：钢轨类型(公斤/米) 尺寸（毫米）截面面积F(厘米2) 理论重量(公斤/米) 高A度底B宽头C宽腰D厚轻轨5 50 44 22 8 65 54 25 11 ...钢轨1.概述&sp; 道器材是铁路的重要器材，是铁路器材的主要标志。
Ａ—轨高Ｂ—底宽 C—头宽Ｄ—腰厚（１）分类。
轨以每米大致重量的公斤数，可分为与两种：①重轨。

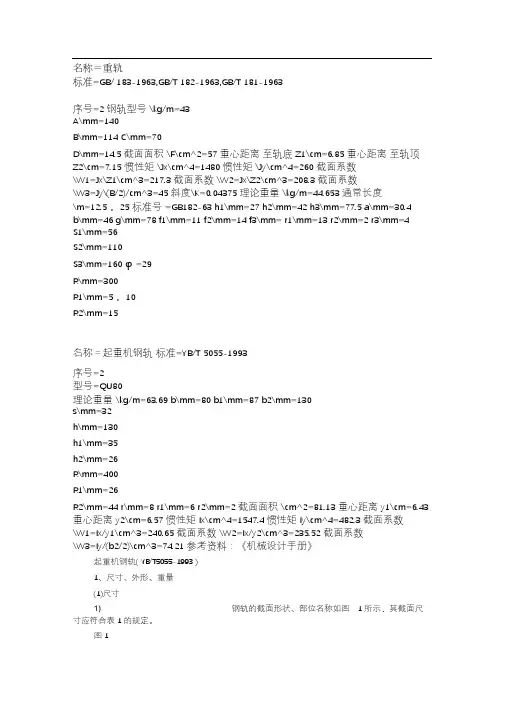

名称＝重轨标准=GB/ 183-1963,GB/T 182-1963,GB/T 181-1963 -----------------------------------------------------------序号=2钢轨型号\kg/m=43A\mm=140B\mm=114C\mm=70D\mm=14.5截面面积\F\cm^2=57重心距离\至轨底Z1\cm=6.85重心距离\至轨顶Z2\cm=7.15惯性矩\Jx\cm^4=1480惯性矩\Jy\cm^4=260截面系数\W1=Jx\Z1\cm^3=217.3截面系数\W2=Jx\Z2\cm^3=208.3截面系数\W3=Jy\(B/2)/cm^3=45斜度\K=0.04375理论重量\kg/m=44.653通常长度\m=12.5，25标准号=GB182-63h1\mm=27h2\mm=42h3\mm=77.5a\mm=30.4g\mm=78f1\mm=11f2\mm=14f3\mm=r1\mm=13r2\mm=2r3\mm=4S1\mm=56S2\mm=110S3\mm=160φ=29R\mm=300R1\mm=5，10R2\mm=15名称＝起重机钢轨标准=YB/T 5055-1993----------------------------------------------------------- 序号=2型号=QU80理论重量\kg/m=63.69b\mm=80b1\mm=87s\mm=32h\mm=130h1\mm=35h2\mm=26R\mm=400R1\mm=26R2\mm=44r\mm=8r1\mm=6r2\mm=2截面面积\cm^2=81.13重心距离y1\cm=6.43重心距离y2\cm=6.57惯性矩Ix\cm^4=1547.4惯性矩Iy\cm^4=482.3截面系数\W1=Ix/y1\cm^3=240.65截面系数\W2=Ix/y2\cm^3=235.52截面系数\W3=Iy/(b2/2)\cm^3=74.21参考资料：《机械设计手册》起重机钢轨（YB/T5055-1993）1、尺寸、外形、重量（1）尺寸1）钢轨的截面形状、部位名称如图1所示，其截面尺寸应符合表1的规定。
轨道钢规格、重量以及相关知识铁路钢轨知识：（1）重型钢轨知识：每米公称重量大于30kg的钢轨。
火车钢轨和起重机轨都属重轨。
火车钢轨：用于铺设铁路，要承受火车营运时的压力、冲击载荷和摩擦，要求有足够的强度和一定的韧性。
质量要求严格，除保证其化学成分外，还要求检验力学性能、落锤试验和酸浸低倍组织等。
生产厂有武钢、鞍钢、包钢和攀钢等。
起重机轨：即吊车轨，其高度较低，头宽及腰厚尺寸较大，只要求检验化学成分和抗拉强度。
用于铺设起重机大于及小车轨道。
生产厂有鞍钢和攀钢。
（2）轻型钢轨知识：是每米公称重量小于或等于30kg的钢轨。
轻轨的质量要求比重轨低，只要求检验其化学成分、抗拉强度、硬度和落锤试验等。
主要用途：轻轨主要用于林区、矿区、工厂及施工现场等处铺设临时运输线路和轻型机车用线路。
铁路钢轨型号：（1）轻型钢轨型号，材质: Q235，55Q；规格：30kg/m，24kg/m，22kg/m，18kg/m，15kg/m，12 kg/m，8 kg/m。
（2）重型钢轨型号, 材质: 45MN，71MN；规格：50kg/m，43kg/m，38kg/m，33kg/m（2）起重钢轨型号, 材质: U71MN；规格：QU70 kg /m ，QU80 kg /m，QU100 kg /m，QU120 kg /m。
以上钢轨型号为常用钢轨型号。
轨道钢理算计算公式：钢轨类型(公斤/米) 尺寸（毫米）截面面积F(厘米2) 理论重量(公斤/米) 高A度底B宽头C宽腰D厚轻轨5 5044 22 4.5 6.41 5.03 8 65 54 25 7.0 10.76 8.42 11 80.5 ...钢轨1.概述&Nb sp; 铁道器材是铁路的重要器材，钢轨是铁路器材的主要标志。
Ａ—轨高Ｂ—底宽C—头宽Ｄ—腰厚（１）分类。
钢轨以每米大致重量的公斤数，可分为重轨与轻轨两种：①重轨。
按所用钢材钢种分为：普通含锰钢轨、含铜普碳钢钢轨、高硅含铜钢钢轨、铜轨、锰轨、硅轨等，详见本节“８”中所提供的标准（１）、（２）。
名称＝重轨标准=GB/ 183-1963,GB/T 182-1963,GB/T 181-1963 -----------------------------------------------------------序号=2钢轨型号\kg/m=43A\mm=140B\mm=114C\mm=70D\mm=14.5截面面积\F\cm^2=57重心距离\至轨底Z1\cm=6.85重心距离\至轨顶Z2\cm=7.15惯性矩\Jx\cm^4=1480惯性矩\Jy\cm^4=260截面系数\W1=Jx\Z1\cm^3=217.3截面系数\W2=Jx\Z2\cm^3=208.3截面系数\W3=Jy\(B/2)/cm^3=45斜度\K=0.04375理论重量\kg/m=44.653通常长度\m=12.5，25标准号=GB182-63h1\mm=27h2\mm=42h3\mm=77.5a\mm=30.4g\mm=78f1\mm=11f2\mm=14f3\mm=r1\mm=13r2\mm=2r3\mm=4S1\mm=56S2\mm=110S3\mm=160φ=29R\mm=300R1\mm=5，10R2\mm=15名称＝起重机钢轨标准=YB/T 5055-1993----------------------------------------------------------- 序号=2型号=QU80理论重量\kg/m=63.69b\mm=80b1\mm=87s\mm=32h\mm=130h1\mm=35h2\mm=26R\mm=400R1\mm=26R2\mm=44r\mm=8r1\mm=6r2\mm=2截面面积\cm^2=81.13重心距离y1\cm=6.43重心距离y2\cm=6.57惯性矩Ix\cm^4=1547.4惯性矩Iy\cm^4=482.3截面系数\W1=Ix/y1\cm^3=240.65截面系数\W2=Ix/y2\cm^3=235.52截面系数\W3=Iy/(b2/2)\cm^3=74.21参考资料：《机械设计手册》起重机钢轨（YB/T5055-1993）1、尺寸、外形、重量（1）尺寸1）钢轨的截面形状、部位名称如图1所示，其截面尺寸应符合表1的规定。

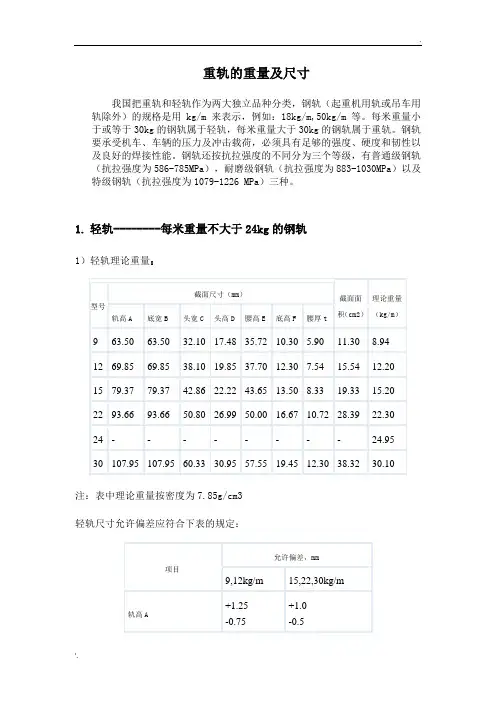

重轨的重量及尺寸我国把重轨和轻轨作为两大独立品种分类，钢轨（起重机用轨或吊车用轨除外）的规格是用kg/m 来表示，例如：18kg/m,50kg/m等。
每米重量小于或等于30kg的钢轨属于轻轨，每米重量大于30kg的钢轨属于重轨。
钢轨要承受机车、车辆的压力及冲击载荷，必须具有足够的强度、硬度和韧性以及良好的焊接性能。
钢轨还按抗拉强度的不同分为三个等级，有普通级钢轨（抗拉强度为586-785MPa），耐磨级钢轨（抗拉强度为883-1030MPa）以及特级钢轨（抗拉强度为1079-1226 MPa）三种。
1.轻轨--------每米重量不大于24kg的钢轨1）轻轨理论重量：注：表中理论重量按密度为7.85g/cm3轻轨尺寸允许偏差应符合下表的规定：注：与接头夹板接触部分的形状必须正确。
长度及允许偏差：•轻轨每米弯曲度不能大于3mm,总弯曲度不得大于0.3%•轻轨的端部弯曲度•9和12kg/m轻轨，端部250mm内不得大于1mm;•15、22和30kg/m轻轨，端部500mm内不得大于1mm.•扭转：轻轨不得有显著扭转•端部形状•9、12和15kg/m轻轨端面的倾斜在任何方向不得大于3mm;•22和30kg/m轻轨端面的倾斜在任何方向不得大于1mm.交货重量：轻轨按理论重量交货。
经供需双方协商并在合同中注明，也可按实际重量交货。
2.重轨--------每米重量大于24kg的钢轨。
重轨理论重量：重轨的理论重量及金属分配：技术信息：钢轨计算数据•钢轨尺寸允许偏差•轨头高度及凸出±0.5mm•轨头宽度±0.5mm•轨腰厚度+0.75mm-0.5mm•轨底宽度+1.0mm-2.0mm•轨腰高度±0.5mm•高度+0.8mm-0.5mm•长度±6.0mm•螺栓孔尺寸、每个螺栓孔到钢轨端部的距离及螺栓孔在钢轨高度方向的位置±1.0mm•断面不与其垂直轴线成对称•轨底10mm•轨头0.5mm•其它尺寸±0.5mm钢轨的标准长度为12.5m及25m; 由线缩短轨的长度为12.46、12.3.重轨配件----包括重轨用鱼尾板垫板，不包括道钉等配件及轻轨配件。
