高效间壁式热交换器

石化行业换热器的种类及用途原理阐述随着近代低碳工业的不断发展，在工业领域相继出现了越来越多的新型高效的换热器。

而在当今社会的石油化工行业中，换热器的应用更是十分广泛。

在此大的环境背景下，深入地研究在石油化工方面换热器的工作原理及种类是十分必要的，避免因为换热器的损坏从而造成严重的经济损失。

1.热换器的概念及其发展现状换热器是在石油化工、电力冶金、能源制备等行业中应用十分广泛的单元设备之一，但在石油化工方面应用最为广泛。

换热器是将温度进行交换，从而达到热量交换的目的。

也就是可以将低温的媒介对高温的介质进行降温或者预冷，将高温的介质对低温的介质进行加热，使流体温度达到工艺流程规定的指标的热量交换设备，又称热交换器。

世界上最早出现的是板式换热器，随机又出现了螺旋板式换热器和板翅式换热器。

由于科技的发展，换热器的需求急剧上升，进入二十一世纪以后，世界上的换热器产业的技术水平得到迅速提升。

我国的换热器发展起步较晚，1963年制造出了中国第一台管壳式换热器，随后又研制了第一台板式换热器，第一台螺旋板式换热器。

二十世纪80年代后，以折流杆换热器、双壳程换热器、板壳式换热器为代表的高效换热器的出现，是源于在国内掀起了自主开发传热技术的热潮，极大地促进了我国热换器的发展进步。

目前换热器从大的分类角度上可以分为混合式、蓄热式和间壁式三类。

2.换热器的种类及用途原理2.1板式换热器板式換热器是使用时间最早，也是最为典型的间壁换热器，可以分为焊接式和可拆式两种类型，在换热器应用领域中占据主要地位。

板式换热器形成的原理是按照固定的间隔把一系列的波纹状薄板通过垫片紧压而形成，应对较高的压力以及较高的温度的一种换热器是高效板式换热器。

具体来说，焊接式板式换热器具备较强的便捷性、不易泄漏、耐高温高压、传热性能良好、价格便宜的优点，不易清洗是最主要的缺点，因此只适用于不结垢介质的换热环境。

可拆式换热器的工作原理是利用橡胶垫对换热片进行密封，同时在不同的换热场合都能够对换热片的数量进行比较灵活的增减。

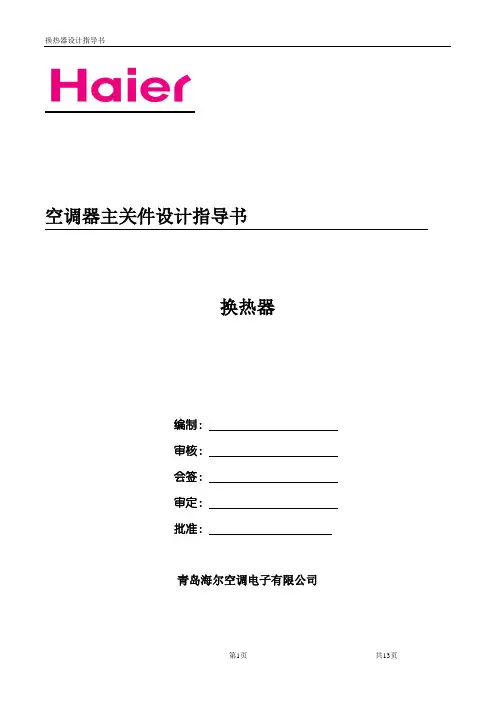

空调器主关件设计指导书换热器编制：审核：会签：审定：批准：青岛海尔空调电子有限公司目录一、总述1、用途 (3)2、参考资料及参考标准 (3)二、设计步骤1、基本原理及性能指标 (3)2、产品选型2.1 产品类型 (4)2.2产品主要结构及材料选择要求 (4)3、设计计算 (7)4、安装规范要求 (11)三、设计雷区及规避措施 (11)四、检验要求 (12)一、总述1、用途这份换热器设计指导书，涉及到所有换热器的分类、换热器的选型、设计标准、安装规范，曾出现的社会问题，保证换热器的稳定可靠性。

2、参考资料及标准2.1参考资料《制冷换热器设计》、《制冷原理及设备》、《传热学》2.2参考标准Q/HKT J05101-1999 热交换器JB/T7659.4-1995 氟利昂制冷装置用干式蒸发器JB/T7659.5-1995 氟利昂制冷装置用翅片式换热器JB/T4750-2003 《制冷装置用压力容器》GB 150 《钢制压力容器》JB4734 《铝制压力容器》JB4745 《钛制压力容器》二、设计步骤1、换热器基本原理及性能指标1.1换热器基本原理在工程中，将某种流体的热量以一定的传热方式传递给他种流体的设备，称为换热器.在这种设备中，至少有两种温度不同的流体参与传热。

一种流体温度较高，放出热量；另一种流体温度较低，吸收热量。

但是有的热交换器中也有多于两种温度不同的流体在其中传热的，例如空分装置中的可逆式板翅热交换器。

1.2换热器性能指标1）传热性能保证满足生产过程所要求的热负荷。

热交换强度高，热损失少，在有利的平均温差下工作。

2）阻力性能保证较低的流动阻力，以减少热交换器的动力消耗。

3）机械性能强度足够及结构合理。

要有与温度和压力条件相适应的不易遭到破坏的工艺结构，运行可靠。

4）经济性能经济上合理是指换热器在满足了其他性能指标的同时，自身的全部费用（包括设备费，运行费等多方面的费用）达到最小。

此外，一台较完善的换热器还应该便于制造，安装和检修，设备紧凑（这对大型企业，航空航天，新能源开发和余热回收装置更有重要意义）等。

间壁式换热器的分类和应用分析换热器又称热交换器，是一种将热流体的部分热量传递给冷流体，使流体温度达到工艺流程规定的指标的热量交换设备。

在化工生产中换热器可作为加热器、冷却器、冷凝器、蒸发器和再沸器等，应用更加广泛。

换热器种类很多，但根据冷、热流体热量交换的原理和方式基本上可分三大类即：间壁式、混合式和蓄热式。

在三类换热器中，间壁式换热器应用最多。

文对几种主要的间壁式换热器的工作原理进行了分析，并指出了其适用范围，为工作人员对各种间壁式换热器正确选型和使用提供参考意见。

2. 间壁式换热器的主要类型及其特征2.1板式换热器板式换热器是由一系列具有一定波纹形状的金属片叠装而成的一种新型高效换热器，最初用于食品工业，50年代逐渐推广到化工等其它工业部门，现已发展成为高效紧凑的换热设备。

板式换热器是由一组金属薄板、相邻薄板之间衬以垫片并用框架夹紧组装而成，各种板片之间形成薄矩形通道，通过半片进行热量交换。

如图2.1为板式换热器矩形板片结构示意图，其四角开有圆孔，形成流体通道。

冷热流体交替地在板片两侧流过，通过板片进行换热。

具有换热效率高、热损失小、结构紧凑轻巧、占地面积小、安装清洗方便、应用广泛、使用寿命长等特点。

2.2板翅式换热器板翅式换热器是一种更为高效、紧凑、轻巧的新型换热器。

板翅式换热器的结构型式很多，但其基本结构元件相同，即在两块平行的薄金属板（平隔板）间，夹入波纹状的金属翅片，两边以侧条密封，组成一个单元体。

将带有流体进、出口的集流箱焊到板束上，就成为板翅式换热器。

板翅式换热器的主要优点是：传热性能好。

由于翅片在不同程度上促进了湍流并破坏了传热边界层的发展，故传热系数很大。

冷、热流体间的传热不仅仅以隔板为传热面，大部分热量是通过翅片传递的，结构高度紧凑，单位体积的传热面积可达2500m2/m3，最高可达4300m2/m3。

通常板翅式换热器采用铝合金制造，因此换热器的重量轻。

同时由于翅片对隔板的支撑作用，其允许的操作压力也较高，可达5MPa。
