12旭格门窗系统介绍(1)PPT课件

窗铝合金旭格铝合金窗涵盖了从标准窗到特殊设计窗以及在保持了原有风格的基础上添加了斜边轮廓和铸造工艺优质的特殊窗型。

材料的特殊特点：铝合金能够进行很精确的塑形，因此它可以实现您对窗户的个性化愿望和要求。

旭格TipTronic是第一个结合了能源管理、安全、楼宇自动化和设计因素的电动五金件。

操作简单且舒适，可以手动操作或通过传感器进行控制。

我们的铝窗系统（AWS）的主要特点是：∙技术的创新∙测试系统的安全性∙各种各样的单元和开启方式∙众多的型材类型和颜色∙可选防盗、防火和防弹窗∙高效的耐热和隔音性能∙使用隔热条填充的扩展隔热区域使其结构厚度扩充70mm∙铝的优点：耐用性和稳定性，纤细的外视面和各种设计.∙旭格AvanTec -隐藏式的五金件，扇重可达130kg∙旭格TipTronic -机电一体化，隐藏适合一体化管理体系建设∙适合旭格门ADS（铝合金门系统）系统旭格AWS提供高品质的性价比，令人印象深刻。

旭格AWS设置了新标准的保温隔热，它体现了能源面向未来的建设，同时增加了建筑设计的选择性。

旭格窗AWS 50功能优势相结合的建筑和设计特点，他的好处比如高保温最小结构厚度和纤细外视面结合的组件完全适应彼此。

AWS 50 主要的特征为：∙框深50 mm∙纤细的型材外视面，最小74mm∙提高保温隔热∙可采用扇框平齐扇或外开扇∙挤角型和销钉铆紧型角插件∙最大到扇重为130kg∙包含设计系统的宽型材范围（全面的型材，包括不同的设计系列）∙可与旭格门ADS 50兼容∙外开扇与隔热的AWS窗系统拥有同样的五金件∙旭格窗AWS 50 旭格窗AW 50 RL旭格窗AWS 50 SL 旭格窗AWS 50 RD∙圆边外斜角轮廓设计系列∙特别为softline外观而设计∙设计系列凭借内部斜切和外部斜切来突出视觉效果∙弧形拼接式玻璃扣条是外观更加完美旭格窗AWS 50 SD 旭格窗AWS 50.NI∙圆边外斜角轮廓设计系列∙弧形拼接式玻璃扣条是外观更加完美旭格窗AWS 60功能优势相结合的建筑和设计特点，他的好处比如高保温最小结构厚度和纤细外视面结合的组件完全适应彼此。

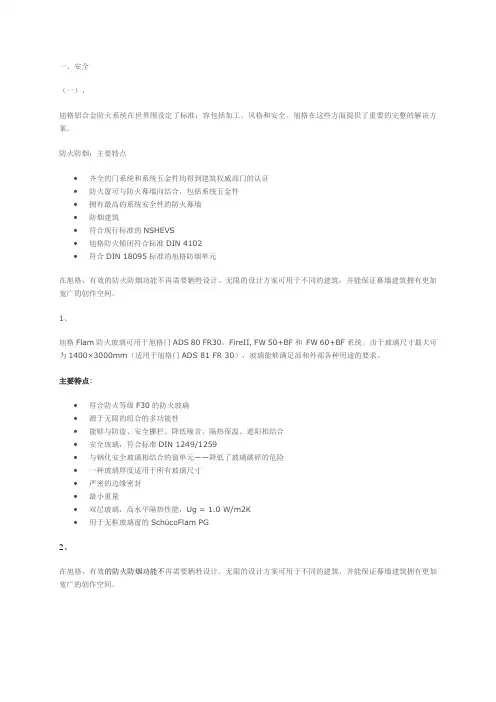

一、安全（一）、旭格铝合金防火系统在世界围设定了标准：容包括加工、风格和安全。

旭格在这些方面提供了重要的完整的解决方案。

防火防烟：主要特点•齐全的门系统和系统五金件均得到建筑权威部门的认证•防火窗可与防火幕墙向结合，包括系统五金件•拥有最高的系统安全性的防火幕墙•防烟建筑•符合现行标准的NSHEVS•旭格防火锁闭符合标准DIN 4102•符合DIN 18095标准的旭格防烟单元在旭格，有效的防火防烟功能不再需要牺牲设计。

无限的设计方案可用于不同的建筑，并能保证幕墙建筑拥有更加宽广的创作空间。

1、旭格Flam防火玻璃可用于旭格门ADS 80 FR30，FireII, FW 50+BF和FW 60+BF系统。

由于玻璃尺寸最大可为1400×3000mm（适用于旭格门ADS 81 FR 30），玻璃能够满足部和外部各种用途的要求。

主要特点:•符合防火等级F30的防火玻璃•源于无限的组合的多功能性•能够与防盗、安全栅栏、降低噪音、隔热保温、遮阳相结合•安全玻璃，符合标准DIN 1249/1259•与钢化安全玻璃相结合的窗单元——降低了玻璃破碎的危险•一种玻璃厚度适用于所有玻璃尺寸•严密的边缘密封•最小重量•双层玻璃，高水平隔热性能，Ug = 1.0 W/m2K•用于无框玻璃窗的SchücoFlam PG2、在旭格，有效的防火防烟功能不再需要牺牲设计。

无限的设计方案可用于不同的建筑，并能保证幕墙建筑拥有更加宽广的创作空间。

旭格窗70 FR 30 / AWS 60 FR 30 防火平开窗旭格窗Royal S 65 E30•扇的最大尺寸为1300×1900mm•铝合金防火建筑F30/G30，符合标准DIN 4102和EI30 / E30以及标准EN 1364 / 1634•可选用框深为60mm或70mm的系统•发生火灾时自动锁闭•基于旭格AvanTec的隐藏式五金件•新型隐藏式关窗器，带有制动装置或不带制动装置，也可用于标准窗•能够用作FW 50+BF和FW 60+BF防火幕墙的开启扇•将功能性（防火）和设计（旭格AWS窗）结合在一起•Royal S 65 E30是一款隔热窗，其框深为65mm •开启方式：开、平开、平开/倾•丰富多彩的备选颜色——室外可选用不同的颜色•通用的建筑3、铝合金防烟系统Schuco SHEVS经过测试的系统解决方案所有2006年9月以后安装的SHEVS（排放自然烟雾和热量的通风系统）都依据标准DIN EN 12101-2 进行了测试。

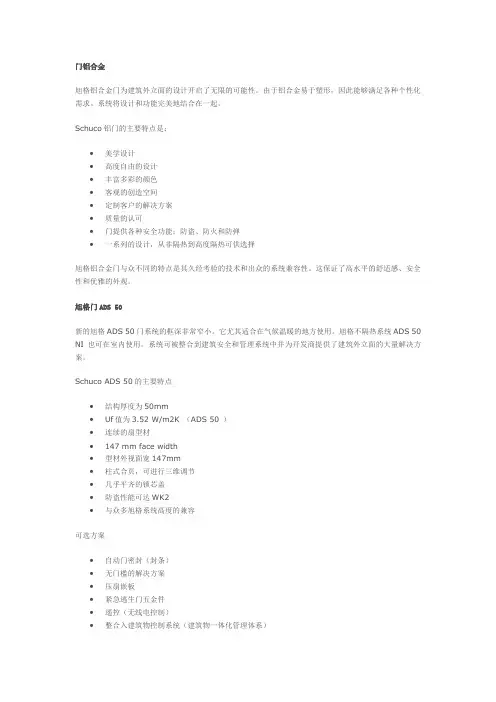

门铝合金旭格铝合金门为建筑外立面的设计开启了无限的可能性。

由于铝合金易于塑形，因此能够满足各种个性化需求。

系统将设计和功能完美地结合在一起。

Schuco铝门的主要特点是：∙美学设计∙高度自由的设计∙丰富多彩的颜色∙客观的创造空间∙定制客户的解决方案∙质量的认可∙门提供各种安全功能：防盗、防火和防弹∙一系列的设计，从非隔热到高度隔热可供选择旭格铝合金门与众不同的特点是其久经考验的技术和出众的系统兼容性。

这保证了高水平的舒适感、安全性和优雅的外观。

旭格门ADS 50新的旭格ADS 50门系统的框深非常窄小。

它尤其适合在气候温暖的地方使用。

旭格不隔热系统ADS 50 NI也可在室内使用。

系统可被整合到建筑安全和管理系统中并为开发商提供了建筑外立面的大量解决方案。

Schuco ADS 50的主要特点∙结构厚度为50mm∙Uf值为3.52 W/m2K （ADS 50 ）∙连续的扇型材∙147 mm face width∙型材外视面宽147mm∙柱式合页，可进行三维调节∙几乎平齐的锁芯盖∙防盗性能可达WK2∙与众多旭格系统高度的兼容可选方案∙自动门密封（封条）∙无门槛的解决方案∙压扇嵌板∙紧急逃生门五金件∙遥控（无线电控制）∙整合入建筑物控制系统（建筑物一体化管理体系）旭格铝合金门与众不同的特点是其久经考验的技术和出众的系统兼容性，几乎齐平的圆扇和隐蔽配件创造出的精简表面符合最高标准的设计和舒适性。

旭格外门ADS 50 旭格门ADS 50.NI∙可用的玻璃厚度为4 - 32 mm∙扇重可达160kg旭格门ADS 60对隔热性能要求不高的情况下，旭格新的门ADS 60是一种经济型的解决方案，它可用在气候温暖的地方，在室内使用或在公共场所中。

系统可被整合到建筑安全和管理系统中。

它们与旭格窗AWS 60非常匹配。

Schuco ADS60的主要特点：∙结构厚度为60mm∙Uf值为3.52 W/m2K （ADS 50 ）∙连续的扇型材∙可视面宽147mm∙柱式合页，可进行三维调节∙几乎平齐的锁芯盖∙防盗性能可达WK2∙与旭格窗系统AWS 60 完美地匹配可选方案∙自动门密封（封条）∙无门槛的解决方案∙压扇嵌板∙紧急逃生门五金件∙遥控（无线电控制）∙整合入建筑物控制系统（一体化管理体系建设）形式、功能和整理SchucoADS 50门系统的均衡设计的完美和谐。

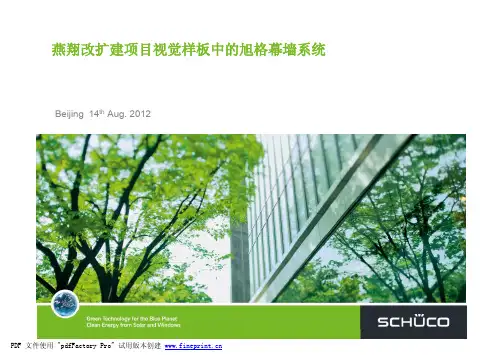

燕翔改扩建项目视觉样板中的旭格幕墙系统Beijing 14th Aug. 20121 系统简介2 旭格的服务和建议（订货和材料入库阶段）3 旭格的服务和建议（工厂加工阶段）4 旭格的服务和建议（现场安装阶段）EWS1: 明框单元式玻璃幕墙；内平开铝合金塞窗EWS3: 单元式陶土板幕墙；内开铝合金窗EWS5: 明框构件式玻璃幕墙。

外上悬铝合金塞窗EWS1: 明框单元式玻璃幕墙EWS3: 单元式陶土板幕墙1.1 EWS1: 明框单元式玻璃幕墙系统：旭格SU95（基于旭格标准SU90）特点：a 典型欧式单元幕墙构造设计，构造特点见后详述。

b 德国品质物料，确保组件质量；基于标准产品系列，组件间接口标准化，经过众多工程检验。

c 结构简单，加工量小，安装简单方便；工艺控制点明确，减少人为随意性，易于控制质量。

d 易于批量地达到较高物理性能和功能等级，并长久保持。

1.1 EWS1: 明框单元式玻璃幕墙系统：旭格SU95（基于旭格英国SU90）构造特点：a闭合式截面，组角件加金属胶，框架刚性大，承载力大，可达500 Kg；所有受力通过组角件传递至结构；b穿条式隔热，隔热条更宽（明框27.5mm；陶板17.5mm）；1.1 EWS1: 明框单元式玻璃幕墙系统：旭格SU95（基于旭格英国SU90）构造特点：c隐式密封排水构造，胶条外露；d玻璃槽口通风，保证中空玻璃寿命。

1.1 EWS1: 明框单元式玻璃幕墙系统：旭格SU95（基于旭格英国SU90）构造特点：e单元间插接密封可靠持久，插接胶条采用铝合金芯材，确保可靠插入；f插接构造能够适应各种转角和折线。

1.2 EWS5: 明框构件式玻璃幕墙系统：旭格FW95（基于旭格国际FW60+）特点：a 旭格专利构造设计，见后详述。

b 德国品质物料，确保组件质量；基于标准产品系列，组件间接口标准化，经过众多工程检验。

c 结构简单，加工量小，安装简单方便；工艺控制点明确，减少人为随意性，易于控制质量。

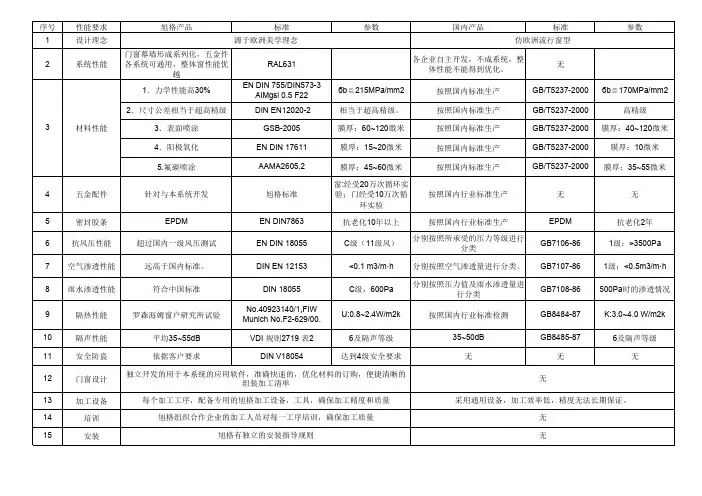

德国旭格门窗的优势
旭格门窗作为铝合金门窗行业的第一品牌，属有门窗中的“奔驰”美誉，并非无中生有，多年从事旭格门窗的销售和技术工作，现做如下简单概括：
1）德国旭格国际集团是成立于1951年，是一个家族企业，其母公司——德国欧福集团，主要从事铝合金制品，包含汽车配件、航天设备配件等；
德国旭格国际集团总部位于德国比勒菲尔德，拥有全球顶级的技术研发中心，拥有1000多位技术研发、测试人员，提出众多概念设计并付诸产品生产，是欧洲系统门窗的标杆和行业标准的制定者。

2）旭格门窗作为系统门窗，不同于市场上通常提出的组合门窗（所谓组合门窗类似于组装电脑，不言而喻，一个做型材的厂家拿另外一个五金厂家生产的五金，再匹配一个胶条厂家生产的胶条组装成的门窗就叫组合门窗）。

作为系统门窗供应商，不仅仅在于门窗材料的测试、研发，而且对于加工设备方面要求也极高，旭格门窗的生产线，误差不大于2um，保证门窗的性能和稳定性。

3）旭格门窗专用铝合金原材料的型材状态为6060-T66，强度高于国内型材50%左右；
拥有开放式的排水系统；
拥有世界专利的隔热条和汽车级密封皮条都是其区别普通门窗的优势所在。

当然价格也区别于普通门窗。
