第七章房屋建筑施工图第一节概述一、设计程序建筑工程设计或室内装饰工程设计一般分成初步设计、技术设计、施工图设计三个阶段。
1.初步设计阶段:按甲方下达的任务书及所提供的资料,经实地查看、了解,设计出总平面图,平、立、剖面图和施工概算。
也称为方案设计。
2.技术设计(或称之为扩大初步设计)阶段:在初步设计基础上,进一步明确平、立剖面图尺寸,建筑构造,选定各种构、配件和设备,以及解决水、暖、电之间产生的矛盾,并为设备订货和施工做好准备.3.施工图阶段:在完成技术设计的基础上,明确结构方案与构造设计,完成具体详尽的建筑、结构、设备、电气等全部施工图纸,供施工单位进行施工。
同时提供出各专业计算书以及全部工程预算书。
二、建筑工程施工图的内容建筑施工图按专业及其内容分类:施工图、结构施工图、室内设计施工图、设备施工图、电气施工图、建筑工程设计或室内装饰工程设计标准图集1.建筑施工图(简称建施图)应提供的图纸有总平面图,单个房屋的平、立剖面图和建筑详图。
特点:能够提供十分准确的建筑物的外形轮廓、大小尺寸、结构构造和材料做法。
2.结构施工图(简称结施图)主要是提供房屋建筑承受外力作用下的结构部分的全部构造的图纸。
它是影响建筑物寿命、质量好坏的重要图纸。
3.设备施工图(简称设施图)主要表示建筑物室内上水、下水、供暖、供煤气等管线的平面布置情况和设备暗转情况。
4.室内设计施工图(简称室施图):室内设计施工图主要用于表现室内设计的总体方案和风格,主要包括平面、立面、剖面图和装修节点大样图等。
5.电气施工图(简称“电施”)住宅建筑电气施工图主要表明的有接线原理与线路分布情况及安装要求。
6.建筑工程设计或室内装饰工程设计标准图集为了加快房屋设计与施工的速度,提高生产效率,设计中常选用不同规格的标准作法图集。
月前我国已有各种建筑工程设计或室内装饰工程设计标准作法图集。
在设计中参考这些标准图集,可以大大提高设计工作的效率。
(一)绘制工程施工图的一般方法一般民用建筑由以下构配件组成:(1)基础(2)墙和柱(3)楼板层(4)地面(5)楼梯(6)屋顶(7)门窗(二)总平面图和首页总平面图:1、形成将新建工程四周一定范围内的新建、拟建、原有和需拆除的建筑物、构筑物及其周围的地形、地物,用直接正投影法和相应的图例画出的图样,即建筑总平面布置图,简称总平面图。

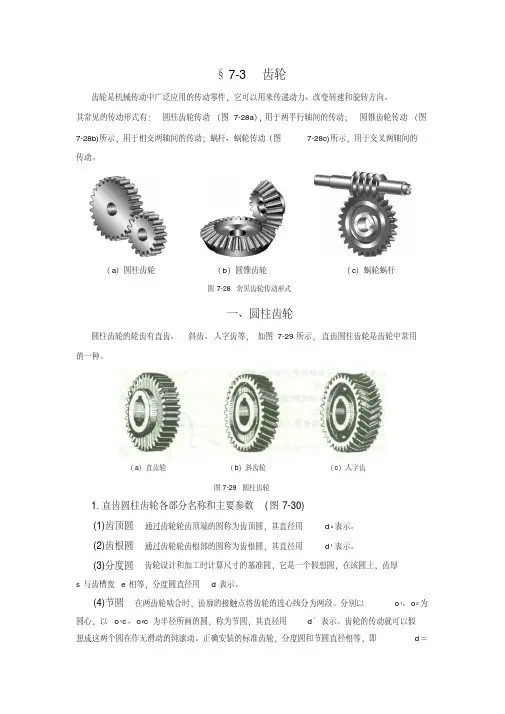

§7-3 齿轮齿轮是机械传动中广泛应用的传动零件,它可以用来传递动力、改变转速和旋转方向。
其常见的传动形式有:圆柱齿轮传动(图7-28a),用于两平行轴间的传动;圆锥齿轮传动(图7-28b)所示,用于相交两轴间的传动;蜗杆、蜗轮传动(图7-28c)所示,用于交叉两轴间的传动。
(a)圆柱齿轮(b)圆锥齿轮(c)蜗轮蜗杆图7-28 常见齿轮传动形式一、圆柱齿轮圆柱齿轮的轮齿有直齿、斜齿、人字齿等,如图7-29所示,直齿圆柱齿轮是齿轮中常用的一种。
(a)直齿轮(b)斜齿轮(c)人字齿图7-29 圆柱齿轮1.直齿圆柱齿轮各部分名称和主要参数(图7-30)(1)齿顶圆通过齿轮轮齿顶端的圆称为齿顶圆,其直径用d a表示。
(2)齿根圆通过齿轮轮齿根部的圆称为齿根圆,其直径用d f表示。
(3)分度圆齿轮设计和加工时计算尺寸的基准圆,它是一个假想圆,在该圆上,齿厚s与齿槽宽e相等,分度圆直径用d表示。
(4)节圆在两齿轮啮合时,齿廓的接触点将齿轮的连心线分为两段。
分别以o1、o2为圆心,以o1c、o2c为半径所画的圆,称为节圆,其直径用d′表示。
齿轮的传动就可以假想成这两个圆在作无滑动的纯滚动。
正确安装的标准齿轮,分度圆和节圆直径相等,即d=d′。
(5)齿顶高分度圆到齿顶圆之间的径向距离,称为齿顶高,用h a表示。
(6)齿根高分度圆到齿根圆之间的径向距离,称为齿根高,用h f表示。
(7)齿高齿顶圆到齿根圆之间的径向距离,称为齿高,用h表示,h =h a+ h f。
(8)齿厚在分度圆上,同一齿两侧齿廓之间的弧长,称为齿厚,用s表示。
图7-30齿轮各部分名称和代号(9)齿间在分度圆上,齿槽宽度的一段弧长,称为齿间,也称为齿槽宽,用e表示。
(10)齿距在分度圆上,相邻两齿同侧齿廓之间的弧长,称为齿距,用p表示。
(11)齿形角(啮合角、压力角)渐开线圆柱齿轮基准齿形角为20°,它等于两齿轮啮合时齿廓在节点处的公法线与两节圆的公切线所夹的锐角,称为啮合角或压力角,用字母α表示。
第七章标准件与常用件在各种机器设备上,都需要一些应用广泛,需求量大的零件,例如:螺栓、螺钉、螺母、键、轴承等,国家标准对这些零件的结构形式、尺寸规格和技术要求等都有统一的规定,并由专门的工厂大量生产,这类零件称为标准件。
有些零件,如齿轮等其结构形式、尺寸规格只是部分地实现了标准化,这类零件称为常用件。
本章将介绍标准件及常用件的基本知识、规定画法、代号及标注方法。
§7-1 螺纹及其螺纹紧固件一、螺纹螺纹是指在圆柱或圆锥表面上,沿螺旋线所形成的,具有相同断面的连续凸起和沟槽。
在圆柱或圆锥外表面上形成的螺纹,称为外螺纹;在其内表面上形成的螺纹,称为内螺纹。
内外螺纹成对使用,可用于各种机械连接,传递运动和动力。
图7-1是内、外螺纹的常见加工方法。
7-1内、外螺纹的加工方法1.螺纹要素及其结构(1)牙型在通过螺纹轴线的断面上,螺纹的轮廓形状,称为螺纹牙型。
常见的螺纹牙型有三角形、梯形、锯齿形、矩形等,不同牙型的螺纹有不同的用途,并有相对应的名称及特点代号(图7-2)。
图7-2 螺纹牙型(2)螺纹的直径螺纹的直径分为基本大径(外螺纹用d表示,内螺纹用D表示)、基本中径和基本小径(图7-3)。
外螺纹的基本大径和内螺纹的基本小径(即螺纹体上用手摸得着的直径)称为顶径。
螺纹的公称直径为基本大径(管螺纹用尺寸代号表示)图7-3 螺纹的要素(3)线数n螺纹有单线和多线之分。
沿一条螺旋线形成的螺纹,称为单线螺纹;沿两条或两条以上,且在轴向等距离分布的螺旋线所形成的螺纹,称为多线螺纹(图7-4)。
图7-4 单线螺纹和双线螺纹(4)螺距P和导程Ph相邻两牙在中径线上对应两点间的轴向距离,称为螺距;在同一条螺旋线上的相邻两牙在中径线上对应两点间的轴向距离,称为导程(图7-4)。
螺距、导程、线数的关系是:导程Ph=螺距P×线数n,对于单线螺纹:导程Ph=螺距P。
(5)旋向螺纹分左旋和右旋两种。
顺时针旋转时旋入的螺纹,称为右旋螺纹;逆时针旋转时旋入的螺纹,称为左旋螺纹(图7-5)。
