简述圆线圈与亥姆霍兹线圈轴线上磁场的测量一、前言圆线圈和亥姆霍兹线圈是常用的实验室磁场测量装置，它们能够产生均匀的磁场，并且在轴线上的磁场分布也比较稳定。
测量轴线上磁场是这两种线圈最常见的应用之一。
本文将详细介绍如何测量圆线圈和亥姆霍兹线圈轴线上的磁场。
二、测量原理测量轴线上的磁场需要使用霍尔元件来进行测量。
霍尔元件是一种基于霍尔效应工作的元件，它能够感受到垂直于其表面的磁场，并且产生电压信号输出。
通过将霍尔元件放置在轴线上，可以得到该位置处的磁场大小。
三、圆线圈轴向磁场测量方法1. 实验装置实验中需要使用一个直径为D的圆形导体制成的线圈，通过通电使其产生一个轴向均匀磁场。
同时，在轴向位置放置一个霍尔元件来进行测量。
2. 实验步骤（1）将电源接入导体制成的线圈，并调整电流大小使得在轴向位置产生一个均匀的磁场。
（2）将霍尔元件放置在轴向位置，并连接到万用表上。
（3）读取万用表显示的电压值，即为该位置处的磁场大小。
四、亥姆霍兹线圈轴向磁场测量方法1. 实验装置实验中需要使用两个相同的半径为R、匝数为N的亥姆霍兹线圈，通过通电使其产生一个轴向均匀磁场。
同时，在轴向位置放置一个霍尔元件来进行测量。
2. 实验步骤（1）将两个亥姆霍兹线圈并排放置，并通过交流电源进行串联。
（2）将电流调整到合适大小，使得在轴向位置产生一个均匀的磁场。
（3）将霍尔元件放置在轴向位置，并连接到万用表上。
（4）读取万用表显示的电压值，即为该位置处的磁场大小。
五、误差分析由于实际情况中难以保证线圈和霍尔元件等设备完全精确，因此测量结果可能存在一定误差。
其中主要误差来源包括以下几个方面：1. 霍尔元件的灵敏度和非线性误差；2. 线圈的制作精度和电流稳定性；3. 测量位置的精度和环境磁场干扰。
六、总结通过对圆线圈和亥姆霍兹线圈轴向磁场测量方法的介绍，我们可以了解到在实验中如何准确地测量轴向磁场大小。
同时，在实际应用中需要注意以上误差来源，并尽可能采取措施减小误差，以保证测量结果的准确性。
3.10霍尔法测量圆线圈和亥姆霍兹线圈的磁场剖析霍尔法是一种测量电器中磁场强度的方法，又称为霍尔效应。
它是利用霍尔元件来测量电流通过电器时引起的磁场强度的一种技术方法。
霍尔元件是一种半导体器件，它能够将磁场与电场相互作用所产生的电势差转换为电流信号输出。
霍尔元件的基本原理是磁场垂直于载流子运动方向，将导致载流子沿着霍尔元件的边缘方向偏移，从而形成电势差。
因此，当电流通过电器时，我们可以用霍尔元件来测量电器中的磁场强度。
本文将介绍在实验室中如何应用霍尔法来测量圆线圈和亥姆霍兹线圈的磁场强度。
在这两种线圈中，磁场的分布和大小是非常重要的参数。
圆线圈是由半径为R的导线匝数为N的同轴圆柱，通过其形成的一种线圈。
圆线圈的磁场分布是关于线圈轴对称的，具有最大值Br=μ0NI/2R和最小值Bθ=μ0NI/2。
其中μ0是真空磁导率，I是电流。
亥姆霍兹线圈是由两个同轴圆柱组成的线圈，它们具有相同的半径R、匝数N和电流方向，但是方向相反。
这两个线圈之间的距离为R，这种线圈的特点是有一均匀磁场分布。
这种线圈的磁场大小和磁场分布可以用B=μ0NI/2R来描述。
在测量圆线圈和亥姆霍兹线圈的磁场时，我们首先需要将线圈从电源中分离出来，然后将线圈的两端连接到一个恒流源。
在保持电流不变的情况下，我们需要确定测量霍尔元件的位置。
霍尔元件应该位于线圈轴线附近，并且应该垂直于轴线方向。
在每个位置上，我们可以测量霍尔元件输出的电势差并计算出磁场强度。
如果我们希望测量圆线圈的磁场分布，我们需要沿着圆线圈的半径方向调整霍尔元件的位置。
在实验中，我们可以使用霍尔元件和数字万用表来测量电势差和电流。
我们还需要一个可调电源来提供恒定的电流。
在实验中，我们需要注意以下几点：1.在测量时需要保持电流稳定，避免产生噪声影响测量结果。
2.在测量磁场分布时，需要多次测量并取平均值，以提高测量精度。
3.在测量位置选择上需要谨慎选择，以保证测量精度。
实验四圆线圈与亥姆霍兹线圈的磁场报告范例本实验旨在研究圆线圈和亥姆霍兹线圈的磁场分布，通过实验测量得到磁场强度与位置之间的关系，探究两种线圈的特点和应用。
1.实验原理磁场是物理学的重要分支之一，其产生方式有很多种，其中电流是较常见的一种方式。
利用电流通过导线时会产生磁场，形成磁通量，为了观测和量化磁场的特性，可以通过磁场强度和磁通量密度来描述和表示。
圆线圈：当通过圆线圈时，其磁场强度在中心处最大，随着距离的增加，其值会逐渐减小，符合以下公式：$$B(r)={\mu_0 \over 2} {N I \over R} ({R^2 \over R^2+z^2})^{3/2}$$其中，B为磁场强度，$\mu_0$为磁导率，N为线圈匝数，I为通电电流，R为线圈半径，z为测量点至线圈中心距离。
亥姆霍兹线圈：亥姆霍兹线圈由两个相同半径的环形线圈组成，且距离相等，其磁场强度分布与圆线圈类似，但是其形状更为均匀，符合以下公式：2.实验装置和步骤装置：直流稳压电源，圆线圈，亥姆霍兹线圈，磁场强度计，电流表，多用万用表。
步骤：1）用万用表测量圆线圈和亥姆霍兹线圈的导线电阻，记录数据。
2）将直流稳压电源接入圆线圈，调节电源电压，使电流表读数为测量电流，记录数据。
3）将磁场强度计放置于不同位置，记录测量值，并计算磁场强度。
4）重复步骤2~3，改变亥姆霍兹线圈距离、线圈电流强度，记录测量值，计算磁场强度。
3.数据处理1）电线电阻$a.圆线圈电阻：0.512 \Omega$；$b.亥姆霍兹线圈电阻：0.205\Omega$。
2）圆线圈磁场测量数据：电流I/A 0.5 1 1.5 2 2.5位置r/cm 磁场B/mT 地磁场B0/mT 磁场B=mT-B0 求数值0 28.54 14.43 14.11 0.4912 20.22 14.43 5.79 0.2003 16.55 14.43 2.12 0.0734 11.73 14.43 -2.70 -0.0935 9.02 14.43 -5.41 -0.1866 5.35 14.43 -9.08 -0.3137 3.72 14.43 -10.71 -0.3708 2.54 14.43 -11.89 -0.410$d = 20$cm，I=1A4.数据分析4.1圆线圈根据公式，将测量数据计算得到图1.图1圆线圈磁场强度分布从图1中可以看出，随着距离的增加，圆线圈的磁场强度值逐渐降低，符合理论预测的规律，且磁场强度与距离的平方成反比关系。
集成霍尔传感器测量圆线圈和亥姆霍兹线圈的磁场实验报告实验报告一、实验目的本实验旨在通过使用集成霍尔传感器测量圆线圈和亥姆霍兹线圈的磁场，加深对磁场基本概念及测量方法的理解，掌握霍尔效应原理及应用。
二、实验原理1.霍尔效应原理霍尔效应是指当电流垂直于外磁场方向通过半导体时，在垂直于电流和磁场的方向上会产生电动势的现象。
霍尔效应的原理可由下式表示：V_H = K_H * I * B其中，V_H为霍尔电压，K_H为霍尔系数，I为工作电流，B为磁感应强度。
2.圆线圈磁场分布通电线圈的磁场分布可用毕奥-萨伐尔定律描述。
对于圆线圈，其轴线上的磁感应强度可由下式计算：B = (μ₀I) / (2R) * [cos(θ₁) - cos(θ₂)]其中，μ₀为真空磁导率，I为线圈电流，R为线圈半径，θ₁和θ₂为线圈两端与轴线上某点的连线与线圈平面法线的夹角。
3.亥姆霍兹线圈磁场分布亥姆霍兹线圈是由两个相同线圈平行放置，通以同向电流构成。
在两线圈中心连线上的中点附近，磁场可近似看作均匀。
其磁感应强度可由下式计算：B = (8μ₀NI) / (5√5a)其中，N为线圈匝数，a为两线圈间距。
三、实验步骤与记录1.准备工作（1）将集成霍尔传感器、电流表、电压表、圆线圈、亥姆霍兹线圈、直流电源等连接成实验电路。
（2）检查实验装置连接是否正确，确保电源接地良好。
（3）预热集成霍尔传感器5分钟。
2.测量圆线圈磁场分布（1）将集成霍尔传感器放置在圆线圈轴线上，调整传感器位置，记录传感器与线圈中心的距离。
（2）通入不同大小的电流，记录电流值及对应的霍尔电压值。
（3）改变传感器与线圈中心的距离，重复步骤（2）。
（4）根据实验数据绘制圆线圈轴线上的磁感应强度分布曲线。
3.测量亥姆霍兹线圈磁场分布（1）将集成霍尔传感器放置在亥姆霍兹线圈中心连线上，调整传感器位置，使其位于两线圈中心连线的中点附近。
（2）通入不同大小的电流，记录电流值及对应的霍尔电压值。
3.10霍尔法测量圆线圈和亥姆霍兹线圈的磁场霍尔效应是导电材料中的电流与磁场相互作用而产生电动势的效应。
1879年美国霍普金斯大学研究生霍尔在研究金属导电机理时发现了这种电磁现象，故称霍尔效应。
后来曾有人利用霍尔效应制成测量磁场的磁传感器，但因金属的霍尔效应太弱而未能得到实际应用。
随着半导体材料和制造工艺的发展，人们又利用半导体材料制成霍尔元件，由于它的霍尔效应显著而得到实用和发展，现在广泛用于非电量的测量、电动控制、电磁测量和计算装置方面。
在电流体中的霍尔效应也是目前在研究中的“磁流体发电”的理论基础。
近年来，霍尔效应实验不断有新发现。
1980年原西德物理学家冯•克利青研究二维电子气系统的输运特性，在低温和强磁场下发现了量子霍尔效应，这是凝聚态物理领域最重要的发现之一。
目前对量子霍尔效应正在进行深入研究，并取得了重要应用，例如用于确定电阻的自然基准，可以极为精确地测量光谱精细结构常数等。
在磁场、磁路等磁现象的研究和应用中，霍尔效应及其元件是不可缺少的，利用它观测磁场直观、干扰小、灵敏度高、效果明显。
【实验目的】1、测量单个通电圆线圈中磁感应强度；2、测量亥姆霍兹线圈轴线上各点的磁感应强度；3、测量两个通电圆线圈不同间距时的线圈轴线上各点的磁感应强度；4、测量通电圆线圈轴线外各点的磁感应强度。
【实验仪器】DH4501N型三维亥姆霍兹线圈磁场实验仪一套【实验原理】1霍尔效应霍尔效应从本质上讲，是运动的带电粒子在磁场中受洛仑兹力的作用而引起的偏转。
当带电粒子（电子或空穴）被约束在固体材料中，这种偏转就导致在垂直电流和磁场的方向上产生正负电荷在不同侧的聚积，从而形成附加的横向电场。
如右图3-10-1所示，磁场B位于Z的正向，与之垂直的半导体薄片上沿X正向通以电流Is（N型半导体材料），它沿着与电流Is相反的X负向运动。
由于洛仑兹力f L作用，电子即向图中虚线（称为工作电流），假设载流子为电子箭头所指的位于y轴负方向的BV H （A 、B 间电压）与Is 、B 的乘积成正比，与霍尔元件的厚度成R H =丄称为霍尔系数（严格来说，对于半导体材料，在弱磁场 下应引入一个修正因子ne ^—，从而有 R H =空丄），它是反映材料霍尔效8 8 ne应强弱的重要参数，根据材料的电导率b=n 曲的关系，还可以得到：R H =A /b=A P 或卩=|R H 卜（3-10-4）式中：卩为载流子的迁移率，即单位电场下载流子的运动速度， 一般电子迁 移率大于空穴迁移率，因此制作霍尔元件时大多采用N 型半导体材料。
圆线圈与亥姆霍兹线圈轴线上磁场的测量加灰色底纹部分是预习报告必写部分圆线圈和亥姆霍兹线圈磁场描绘是一般综合性大学和工科院校物理实验教学大纲中重要实验之一。
通过该实验可以使学生学习并掌握对弱磁场的测量方法，验证磁场的迭加原理，按教学要求描绘出磁场的分布图。
本实验仪器选用先进的玻莫合金磁阻传感器，测量圆线圈和亥姆霍兹线圈磁场。
该传感器与传统使用的探测线圈、霍尔传感器相比，具有灵敏度高、抗干扰性强、可靠性好及便于安装等诸多优点，可用于实验者深入研究弱磁场和地球磁场等，是描绘磁场分布的最佳升级换代产品。
【实验目的】1. 了解和掌握用一种新型高灵敏度的磁阻传感器测定磁场分布的原理；2. 测量和描绘圆线圈和亥姆霍兹线圈轴线上的磁场分布，验证毕—萨定理； 【实验仪器】1．516FB 型磁阻传感器法磁场描绘仪（见图5）套（共2件）：2．仪器技术参数：① 线圈有效半径：cm 0.10R =，单线圈匝数： 匝100N =； ② 数显式恒流源输出电流：mA 0.199~0连续可调；稳定度为字1%2.0±；③ 数显式特斯拉计：μT 1 ,μT 1999~0 2,μT 1.0 ,μT 9.199~0 1分辨率量程分辨率量程；④ 测试平台：mm 160300⨯；⑤ 交流市电输入： Hz 50 %,10V 220AC ±。
【实验原理】 1． 磁阻效应与磁阻传感器：物质在磁场中电阻率发生变化的现象称为磁阻效应。
对于铁、钴、镍及其合金等磁性金属，当外加磁场平行于磁体内部磁化方向时，电阻几乎不随外加磁场变化；当外加磁场偏离金属的内部磁化方向时，此类金属的电阻减小，这就是强磁金属的各向异性磁阻效应。
磁阻传感器由长而薄的坡莫合金(铁镍合金)制成一维磁阻微电路集成芯片(二维和三维磁阻传感器可以测量二维或三维磁场)。
它利用通常的半导体工艺，将铁镍合金薄膜附着在硅片上，如图1所示。
薄膜的电阻率)(θρ依赖于磁化强度M 和电流I 方向间的夹角θ，具有以下关系式： θρ-ρ+ρ=θρ⊥⊥2cos )()(∥ （1）其中//ρ、⊥ρ分别是电流I 平行于M 和垂直于M 时的电阻率。
3.10霍尔法测量圆线圈和亥姆霍兹线圈的磁场霍尔效应是导电材料中的电流与磁场相互作用而产生电动势的效应。
1879年美国霍普金斯大学研究生霍尔在研究金属导电机理时发现了这种电磁现象，故称霍尔效应。
后来曾有人利用霍尔效应制成测量磁场的磁传感器，但因金属的霍尔效应太弱而未能得到实际应用。
随着半导体材料和制造工艺的发展，人们又利用半导体材料制成霍尔元件，由于它的霍尔效应显著而得到实用和发展，现在广泛用于非电量的测量、电动控制、电磁测量和计算装置方面。
在电流体中的霍尔效应也是目前在研究中的“磁流体发电”的理论基础。
近年来，霍尔效应实验不断有新发现。
1980年原西德物理学家冯·克利青研究二维电子气系统的输运特性，在低温和强磁场下发现了量子霍尔效应，这是凝聚态物理领域最重要的发现之一。
目前对量子霍尔效应正在进行深入研究，并取得了重要应用，例如用于确定电阻的自然基准，可以极为精确地测量光谱精细结构常数等。
在磁场、磁路等磁现象的研究和应用中，霍尔效应及其元件是不可缺少的，利用它观测磁场直观、干扰小、灵敏度高、效果明显。
【实验目的】1、测量单个通电圆线圈中磁感应强度；2、测量亥姆霍兹线圈轴线上各点的磁感应强度；3、测量两个通电圆线圈不同间距时的线圈轴线上各点的磁感应强度；4、测量通电圆线圈轴线外各点的磁感应强度。
【实验仪器】DH4501N型三维亥姆霍兹线圈磁场实验仪一套【实验原理】1霍尔效应霍尔效应从本质上讲，是运动的带电粒图3-10-1子在磁场中受洛仑兹力的作用而引起的偏转。
当带电粒子（电子或空穴）被约束在固体材料中，这种偏转就导致在垂直电流和磁场的方向上产生正负电荷在不同侧的聚积，从而形成附加的横向电场。
如右图3-10-1所示，磁场B位于Z的正向，与之垂直的半导体薄片上沿X正向通以电流Is（称为工作电流），假设载流子为电子（N型半导体材料），它沿着与电流Is相反的X负向运动。
由于洛仑兹力f L作用，电子即向图中虚线箭头所指的位于y轴负方向的B侧偏转，并使B 侧形成电子积累，而相对的A 侧形成正电荷积累。
霍尔法测量圆线圈和亥姆霍兹线圈的磁场资料1. 实验目的1）了解霍尔效应的基本原理和测量方法；3）掌握常用电子仪器的使用方法。
2. 实验原理霍尔效应是指由于导体中存在外加磁场而引起的横向电场现象。
当一个导体在直流磁场中移动时，电子在导体中受到洛伦兹力的作用，使得电子在导体中运动方向的垂直方向上出现了电场，这个现象就称为霍尔效应。
在磁场中，电子的运动方向与磁场方向垂直，因此在运动方向和磁场方向之间存在着洛伦兹力，即F=q（v×B）=qVBsinθ。
因此，在导电材料中，磁场垂直于电流方向时，就会在导体两侧产生电势差。
这即是霍尔效应。
如果把一个霍尔元件放在磁场中，则输出电压U与外加磁场B、霍尔元件的材料与尺寸有关，可以用下面这个公式描述：U=KIB其中，K是霍尔系数，其表征了所用霍尔元件特征；I是电流强度；B是磁场强度。
圆线圈是一种通电后产生磁场的器件，由于线圈的导线排列方式和电流方向都对电磁场的分布产生决定性的影响，因此需要通过实验来测量和确定磁场的分布。
亥姆霍兹线圈是由两个半径相同、电流方向相同的同心环形线圈组成，这两个线圈之间的距离等于它们的半径，对于它们产生的磁场，中心区域的磁感应强度基本稳定，因此常用作磁场源。
3. 实验仪器与器材磁场强度测量仪（霍尔元件、磁场探头、电流源）4. 实验步骤4.1 测量圆线圈的磁场（1）在圆线圈的中心点放置霍尔元件和磁场探头；（2）将电流源连接到圆线圈上，调整电流大小，记录不同位置的磁场强度和霍尔元件输出电压值，并画出磁场分布图；（3）比较实验得到的磁场分布图和理论分布图，分析其误差原因。
（1）将亥姆霍兹线圈放置在磁场强度测量仪的测量平台上，并将磁场探头放在亥姆霍兹线圈的中心点处；（2）测量电流为$I=1A$时，在不同距离（$d_1=10cm,d_2=12cm,d_3=14cm$）处的磁场强度和霍尔元件输出电压值，并画出磁场分布图；（3）将电流调整为$I=2A$，重复（2）中的步骤；5. 实验注意事项1）测量时尽量选择较低的电流，以防止线圈烧毁；2）在测量线圈磁场分布时，探头须与线圈距离尽量近，以提高精度；3）实验中要注意读表误差及外界干扰等因素的影响。
一、名称：集成霍尔传感器测量圆线圈和亥姆霍兹线圈的磁场二、目的：1、掌握霍尔效应原理测量磁场；2、测量单匝载流原线圈和亥姆霍兹线圈轴线上的磁场分布。
三、器材：1、亥姆霍兹线圈磁场测定仪，包括圆线圈和亥姆霍兹线圈平台（包括两个圆线圈、固定夹、不锈钢直尺等）、高灵敏度毫特计和数字式直流稳压电源。

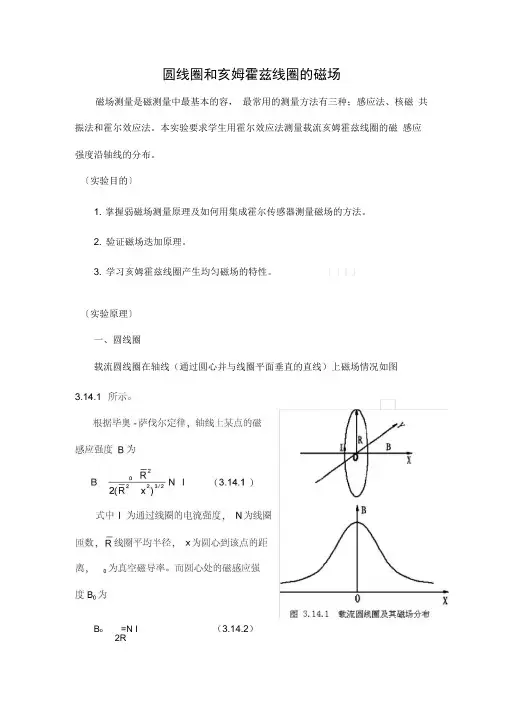

四、原理：1、圆线圈的磁场：根据毕奥-萨伐尔定律，载流线圈在轴线（通过圆心并与线圈平面垂直的直线）上某点的磁感应强度为：式中I为通过线圈的电流强度，为线圈平均半径，x为圆心到该点的距离，N为线圈的匝数， ｏ＝４π×１０－７T*m/A，为真空磁导率。
因此，圆心处的磁感应强度为轴线外的磁场分布计算公式较复杂。
2、亥姆霍兹线圈的磁场亥姆霍兹线圈，是一对彼此平行且连通的共轴圆形线圈，两线圈内的电流方向一致，大小相同，线圈之间的距离d正好等于圆形线圈的半径R。
设z为亥姆霍兹线圈中轴线上某点离中心点O处的距离，根据毕奥-萨伐尔定律及磁场叠加原理可以从理论上计算出亥姆霍兹线圈周线上任意一点的磁感应强度为而在亥姆霍兹线圈上中心O处的磁感应强度B0’为当线圈通有某一电流时，两线圈磁场合成如图：从图可以看出，两线圈之间轴线上磁感应强度在相当大的范围内是均匀的。
五、步骤：1、载流圈和骇姆霍兹线圈轴线上各点磁感应强度的测量(1).按课本图3-9-3接线，直流稳流电源中数字电流表已串接在电源的一个输出端，测量电流时，单线圈a轴线上各点磁感应强度，每个1.00cm 测一个数据。
试验中随时观察特斯拉计探头是否线圈轴线移动。
每测量一个数据，必须先在直流电源输出电路断开调零后，才测量和记录数据。
将测得的数据填入表3-9-1中。
(2).用理论公式计算员线圈中轴线上个点的磁感应强度，将计算所得数据填入表3-9-1中并与实验测量结果进行比较。
(3).在轴线上某点转动毫特斯拉计探头，观察一下该店磁感应强度测量值的变化规律，并判断该点磁感应强度的方向。
