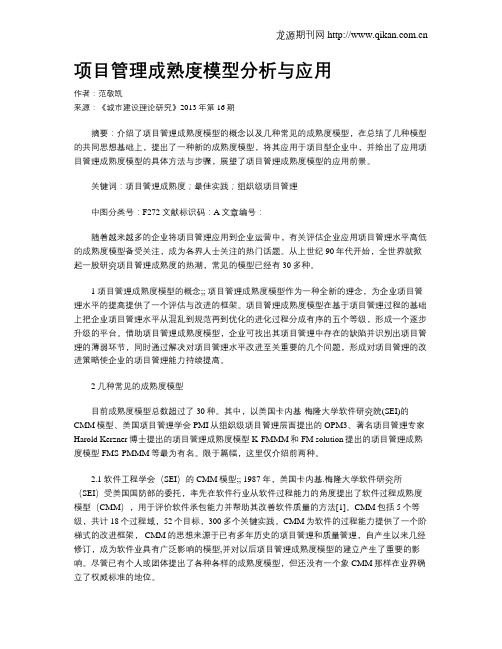

项目管理成熟度模型分析与应用作者：范敬凯来源：《城市建设理论研究》2013年第16期摘要：介绍了项目管理成熟度模型的概念以及几种常见的成熟度模型，在总结了几种模型的共同思想基础上，提出了一种新的成熟度模型，将其应用于项目型企业中，并给出了应用项目管理成熟度模型的具体方法与步骤，展望了项目管理成熟度模型的应用前景。

关键词：项目管理成熟度；最佳实践；组织级项目管理中图分类号：F272文献标识码：A文章编号：随着越来越多的企业将项目管理应用到企业运营中，有关评估企业应用项目管理水平高低的成熟度模型备受关注，成为各界人士关注的热门话题。

从上世纪90年代开始，全世界就掀起一股研究项目管理成熟度的热潮，常见的模型已经有30多种。

1 项目管理成熟度模型的概念;; 项目管理成熟度模型作为一种全新的理念，为企业项目管理水平的提高提供了一个评估与改进的框架。

项目管理成熟度模型在基于项目管理过程的基础上把企业项目管理水平从混乱到规范再到优化的进化过程分成有序的五个等级，形成一个逐步升级的平台。

借助项目管理成熟度模型，企业可找出其项目管理中存在的缺陷并识别出项目管理的薄弱环节，同时通过解决对项目管理水平改进至关重要的几个问题，形成对项目管理的改进策略使企业的项目管理能力持续提高。

2 几种常见的成熟度模型目前成熟度模型总数超过了30种。

其中，以美国卡内基·梅隆大学软件研究院(SEI)的CMM模型、美国项目管理学会PMI从组织级项目管理层面提出的OPM3、著名项目管理专家Harold Kerzner博士提出的项目管理成熟度模型K-FMMM和FM solution提出的项目管理成熟度模型FMS-PMMM等最为有名。

限于篇幅，这里仅介绍前两种。

2.1 软件工程学会（SEI）的CMM模型;; 1987年，美国卡内基.梅隆大学软件研究所（SEI）受美国国防部的委托，率先在软件行业从软件过程能力的角度提出了软件过程成熟度模型（CMM），用于评价软件承包能力并帮助其改善软件质量的方法[1]。

基于MBD的三维检验规划系统在飞机部件中数字化检测应用摘要：随着MBD技术在飞机研制过程中的广泛应用，MBD 模型逐渐成为产品设计、制造、检验、维修等环节的G关键应用。

本文以飞机结构件接头类零件为例，结合制造执行系统、协调平台、质量管理系统等信息化模块，提出了基于MBD模型的的三维检验规划方案。

重点介绍了基于MBD技术飞机结构件的数字化检验方法，给出了飞机结构件在三维数字化检验的核心概念、模型构建、测量场设置和数据分析处理，并结合具体零件给出相应检测图示，研究成果为飞机零件实现数字化检测及检验数据管理提供参考依据。

关键词：MBD技术；三维检验规划系统；飞机部件文献标识码：A0 引言近年来，随着MBD（Model Based Definition—基于模型的产品数字化定义)）技术在航空领域的深入应用，国内各航空制造企业在其各型号的飞机研制中，针对航空零件已全面应用MBD 技术，且均已建立较为完整的MBD技术应用体系。

数字化机床的迭代更新，使得航空零件生产加工效率大大提高。

与此同时，信息化技术的迅速发展，推动国内航空零件生产制造向着更加精益化、智能化的方向发展。

航空零件的检验检测作为整个生产制造流程中最关键的环节之一，其检验检测技术仍然停留在非数字化且较为传统的二维、三维相结合的定义阶段，即工程技术人员采用设计人员建立的三维零件模型转化为二维工程图，添加公差标注，再结合设计文件、工艺文件等技术条件，形成检验计划，打印成纸质版投放至生产现场作为零件验收依据。

此种检验检测模式不仅费时费力，破坏了零件模型的唯一性及一致性，且某些复杂零件的二维工程图对航空零件验收人员的技能水平要求较高，同时，亦无法适应现代飞机零件对于数字化检验技术的需求。

通过对基于模型的飞机部件数字化检验技术的研究，结合飞机生产单位的飞机结构件检验检测现状，提出基于MBD的三维检验规划系统CAIP（Computer Aided Inspection Planning）在航空产品数字化检测，通过对设计模型需检测的结构特征进行三维标注生成检验模型，与CAIP系统集成三维检验计划，保证检验依据与设计模型数据集唯一，为后续数字化检测质量数据提取打下基础，基本实现了基于MBD技术的设计制造检测一体化。

三维模型定义（MBD）发展动态作者：吴军胡其登来源：《CAD/CAM与制造业信息化》2015年第03期一、为什么应该对三维模型定义感兴趣？首先做一个简单的比较。

如图 1和图 2两种零件表达方式，哪一种更加直观清晰？很显然图 2更加直观清晰，这就是三维模型定义的优势。

三维模型定义（Model BasedDefinition，MBD）就是一项把三维标注和属性直接关联定义到三维模型的工程实践。

（1）三维标注包括（但不局限于）基准面标识、尺寸、公差、表面粗糙度、焊接符号、材料明细表、技术要求、标题栏和坐标系统等。

目的是为生产制造提供必需的设计信息。

三维标注在国际上也被称为三维产品和制造信息（3DProduct and ManufacturingInformation，3DPMI）。

（2）属性包括零件号、材料、版本、颜色和日期等。

可以由企业的产品数据管理、产品生命周期管理，或者企业资源管理软件关联驱动。

这样通过管理软件做出的属性改动，可以自动更新到模型和三维标识中。

三维模型定义集成了三维建模和二维标注的优势，把二者结合到了一个三维总体文件当中。

避免了创建和更新二维工程图，也避免了相应的大量问题。

更为方便的是，三维模型定义可以内嵌在广为使用的 PDF或者网页格式当中。

读图人员可以使用免费的 Adobe阅读器（AdobeReader）或者互联网浏览器（如 InternetExplorer或Chrome），旋转、缩放和移动模型，动态读取三维模型和标注信息。

如图 3的三维 PDF所示。

三维模型定义的效益已经被世界知名公司和机构反复验证，比如波音、丰田、通用电气和美国国防部。

其中美国海军航空作战中心 Lakehurst飞机分部 2013年的试点估计，年度经费可以节约 24%，约合 2100万人民币。

二、三维模型定义解决了哪些问题？三维设计软件已经广泛使用了 20多年了。

然而不管三维模型多么完善成熟，最终工程师还是习惯投影到二维图纸，进行标注，生成二维工程图。

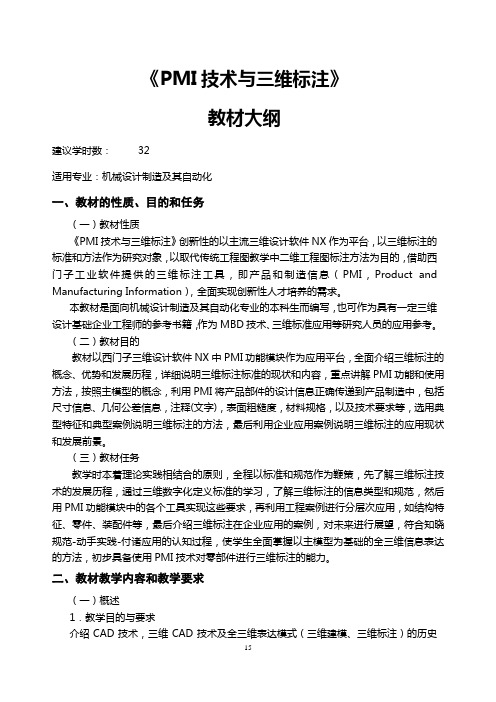

《PMI技术与三维标注》教材大纲建议学时数：32适用专业：机械设计制造及其自动化一、教材的性质、目的和任务（一）教材性质《PMI技术与三维标注》创新性的以主流三维设计软件NX作为平台，以三维标注的标准和方法作为研究对象，以取代传统工程图教学中二维工程图标注方法为目的，借助西门子工业软件提供的三维标注工具，即产品和制造信息（PMI，Product and Manufacturing Information），全面实现创新性人才培养的需求。

本教材是面向机械设计制造及其自动化专业的本科生而编写，也可作为具有一定三维设计基础企业工程师的参考书籍，作为MBD技术、三维标准应用等研究人员的应用参考。

（二）教材目的教材以西门子三维设计软件NX中PMI功能模块作为应用平台，全面介绍三维标注的概念、优势和发展历程，详细说明三维标注标准的现状和内容，重点讲解PMI功能和使用方法，按照主模型的概念，利用PMI将产品部件的设计信息正确传递到产品制造中，包括尺寸信息、几何公差信息，注释(文字)，表面粗糙度，材料规格，以及技术要求等，选用典型特征和典型案例说明三维标注的方法，最后利用企业应用案例说明三维标注的应用现状和发展前景。

（三）教材任务教学时本着理论实践相结合的原则，全程以标准和规范作为鞭策，先了解三维标注技术的发展历程，通过三维数字化定义标准的学习，了解三维标注的信息类型和规范，然后用PMI功能模块中的各个工具实现这些要求，再利用工程案例进行分层次应用，如结构特征、零件、装配件等，最后介绍三维标注在企业应用的案例，对未来进行展望，符合知晓规范-动手实践-付诸应用的认知过程，使学生全面掌握以主模型为基础的全三维信息表达的方法，初步具备使用PMI技术对零部件进行三维标注的能力。

二、教材教学内容和教学要求（一）概述1．教学目的与要求介绍CAD技术，三维CAD技术及全三维表达模式（三维建模、三维标注）的历史必然性和技术可行性，说明三维标注技术的重要性和价值。

NX支持的PMI技术,三维尺寸标注解译_NXUG_机械师之家
NX支持的PMI技术,三维尺寸标注解译
来源：机械师之家发布者：我心飞翔时间：2010-10-28 20:43:26 点击次数：150
PMI是Product Manufacturing Information的缩写，直译就是三维标注。

就是将原本标注于二维图纸上的所有尺寸、公差与配合、截面表示，等都直接标注在三维模型上。

工程师使用三维软件在设计的时候，都是采用整数，不考虑公差带。

按照常规的工作模式，设计师完成产品的三维设计后，进入二维工程图制作环境，投影各个方向视图，标注尺寸和公差配合，编制装配清单（BOM表）。

二维工程图花费的时间往往是三维产品设计的几倍。

UG中为了支持进行三维尺寸链计算，有GD&T技术，这项技术的重点不是取代二维图纸，而是为三维尺寸链计算（VSA）提供公差带信息。

PMI技术完全包括之前的GD&T，而且，将所有用二维图纸标注的功能都整合到PMI，ASME为了规范各家三维软件的PMI，编制出标准，让各家三维软件参照执行。

2006年，UGS推出的NX4和Solid Edge 19就是完全符合ANSI/ASME Y14.41-2003规范的产品。

有两种方法:
1.在工程图模块下进人模型空间再进行标注
2.NX4.0新增加了一个功能PMI,
在这个模块下可以在三维数模上标注各种技术信息,当然包括尺寸。

ug中pmi标注不同一平面水平标注UG中的PMI标注是一种常用的工程标注方法，用于在三维模型中标注不同平面的水平标注。

本文将详细介绍UG中PMI标注的使用方法和注意事项。

一、什么是UG中的PMI标注？PMI（Product and Manufacturing Information）是一种用于在三维模型中标注相关信息的技术。

在UG软件中，PMI标注可以用于标注不同平面的水平标注，以便工程师和制造人员在设计和制造过程中能够准确理解和遵循相关要求。

二、UG中PMI标注的使用方法1. 打开UG软件并导入三维模型。

2. 在菜单栏中选择“标注”选项，并选择“PMI标注”。

3. 在模型中选择需要标注的平面，可以使用鼠标拖拽来选择多个平面。

4. 在弹出的标注设置对话框中，选择水平标注，并设置标注的样式、尺寸和位置。

5. 确认设置后，UG会自动在选定的平面上生成水平标注。

三、UG中PMI标注的注意事项1. 标注的位置应该选择在模型的合适位置，以便工程师和制造人员能够清晰地看到标注信息。

2. 标注的样式和尺寸应该符合设计需求和制造要求，遵循相应的标准和规范。

3. 在标注过程中，应注意避免标注重叠或者相互遮挡，以免造成混淆和误解。

4. 标注的文字应该清晰、准确，使用恰当的单位和术语，避免歧义或错误信息的传递。

5. 在标注完成后，应及时保存和导出标注信息，以便后续的设计和制造过程中能够方便地查看和使用。

四、PMI标注的优势和应用场景1. PMI标注具有直观、清晰的特点，可以提供更详细的设计信息，方便工程师和制造人员理解和使用。

2. PMI标注可以减少图纸的使用，节省纸张和存储空间，提高工作效率和环保意识。

3. PMI标注可以方便地与其他软件进行数据交换和共享，提高设计和制造的协同效率。

4. PMI标注可以应用于各种行业和领域的设计和制造过程中，特别适用于复杂零部件和装配体的标注。

UG中的PMI标注是一种在三维模型中标注不同平面的水平标注的方法。
