电力电缆敷设中应注意的问题张伟电力电缆在敷设施工中,因各种因素的存在,极易受到损伤,给以后运行造成隐患。
应特别注意以下几个问题:敷设温度交联聚乙烯绝缘电缆的敷设温度最好高于5摄氏度,国际标准规定在敷设前的24小时内的平均温度以及敷设现场的温度不应低于0摄氏度。
当施工现场的温度不能满足要求时,应该避开在寒冷期施工或者采取适当的加温措施。
热机械力效应对于大截面电缆而言,在负荷电流变化时,由于导体温度的变化而引起膨胀或收缩所产生的机械力是十分巨大的。
这种膨胀或收缩力总称为热机械力,与电缆的线膨胀系数、导体的截面积和导体的温升成正比。
因此,敷设还应特别考虑导体纵向位移和电缆径向膨胀这些影响安全运行的严重问题。
对于导体截面积较小、电压等级不太高(即绝缘厚度不厚)的交联电缆,热机械力效应还不会很严重。
然而,在敷设安装更高电压等级、大截面交联电缆时,务必认真加以对待。
从敷设安装角度来看,可采取蛇行敷设并应考虑电缆径向膨胀。
防潮防水在安装电缆附件时应该十分注意防潮,对所有的密封的零件必须认真安装。
需要特别指出的是,中间接头的位置应尽可能布置在干燥地点,直埋敷设的中间接头必须有防水外壳。
另外在放缆过程中,由于牵引头(电缆帽)密封不好,或意外操作导致的拉伤电缆外护套、牵引头(电缆帽)造成电缆进水进潮气。
出现这种情况必须进行除潮处理,进水严重的必须更换电缆。
除潮完毕后应进行微水检测,通过比对的方式判定电缆潮气是否符合标准要求。
其他应注意的问题电缆盘吊装在放线装置上,放线装置最好带有一定的刹车装置,若无,应采取人工等措施,保证电缆匀速放出。
在电缆入口处,尽可能利用各种滑轮组合,托好电缆,保证电缆以不低于规定的弯曲半径和允许的侧压力进入,防止电缆损伤。
在敷设路径落差较大或弯曲较多时,即使牵引力做过计算,也很可能在实际敷设中超过允许值,因此,必须在牵引钢丝绳和牵引头之间串联一个测力仪,随时核实拉力。
严格注意牵引速度和履带输送机速度保持一致,速度的一致性,是保证电缆敷设质量的关键,两者的微小差别,会直接反映到电缆的外护套上,易造成拉破或鼓起等问题。

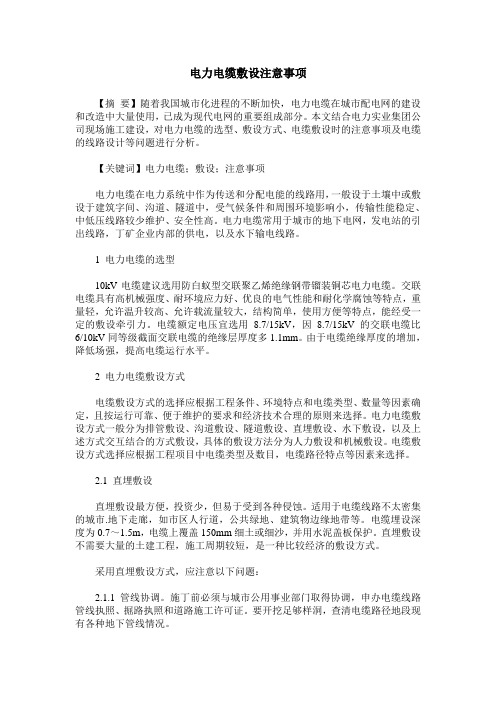

电力电缆敷设注意事项【摘要】随着我国城市化进程的不断加快,电力电缆在城市配电网的建设和改造中大量使用,已成为现代电网的重要组成部分。
本文结合电力实业集团公司现场施工建设,对电力电缆的选型、敷设方式、电缆敷设时的注意事项及电缆的线路设计等问题进行分析。
【关键词】电力电缆;敷设;注意事项电力电缆在电力系统中作为传送和分配电能的线路用,一般设于土壤中或敷设于建筑字间、沟道、隧道中,受气候条件和周围环境影响小,传输性能稳定、中低压线路较少维护、安全性高。
电力电缆常用于城市的地下电网,发电站的引出线路,丁矿企业内部的供电,以及水下输电线路。
1 电力电缆的选型10kV电缆建议选用防白蚁型交联聚乙烯绝缘钢带镏装铜芯电力电缆。
交联电缆具有高机械强度、耐环境应力好、优良的电气性能和耐化学腐蚀等特点,重量轻,允许温升较高、允许载流量较大,结构简单,使用方便等特点,能经受一定的敷设牵引力。
电缆额定电压宜选用8.7/15kV,因8.7/15kV的交联电缆比6/10kV同等级截面交联电缆的绝缘层厚度多1.1mm。
由于电缆绝缘厚度的增加,降低场强,提高电缆运行水平。
2 电力电缆敷设方式电缆敷设方式的选择应根据工程条件、环境特点和电缆类型、数量等因素确定,且按运行可靠、便于维护的要求和经济技术合理的原则来选择。
电力电缆敷设方式一般分为排管敷设、沟道敷设、隧道敷设、直埋敷设、水下敷设,以及上述方式交互结合的方式敷设,具体的敷设方法分为人力敷设和机械敷设。
电缆敷设方式选择应根据工程项目中电缆类型及数目,电缆路径特点等因素来选择。
2.1 直埋敷设直埋敷设最方便,投资少,但易于受到各种侵蚀。
适用于电缆线路不太密集的城市.地下走廊,如市区人行道,公共绿地、建筑物边缘地带等。
电缆埋设深度为0.7~1.5m,电缆上覆盖150mm细土或细沙,并用水泥盖板保护。
直埋敷设不需要大量的土建工程,施工周期较短,是一种比较经济的敷设方式。
采用直埋敷设方式,应注意以下问题:2.1.1 管线协调。

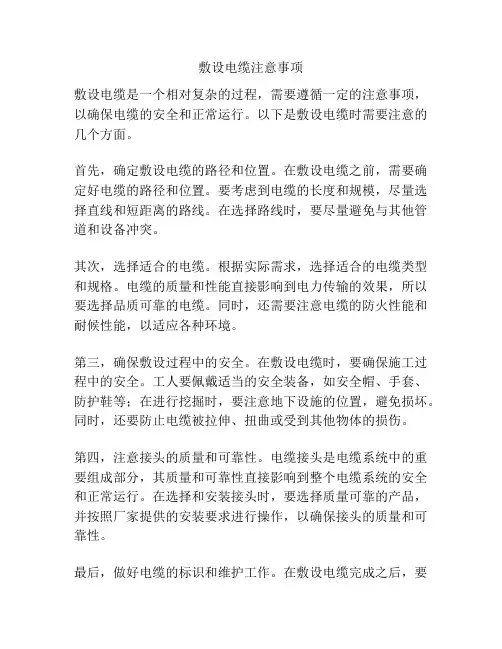

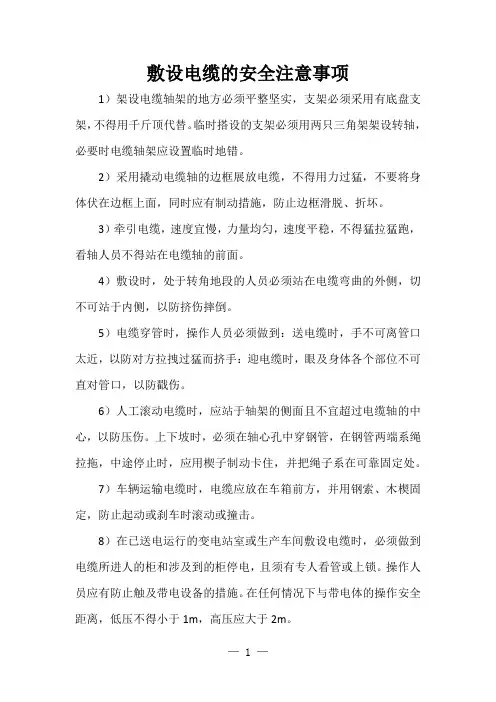

敷设电缆注意事项敷设电缆是一个相对复杂的过程,需要遵循一定的注意事项,以确保电缆的安全和正常运行。
以下是敷设电缆时需要注意的几个方面。
首先,确定敷设电缆的路径和位置。
在敷设电缆之前,需要确定好电缆的路径和位置。
要考虑到电缆的长度和规模,尽量选择直线和短距离的路线。
在选择路线时,要尽量避免与其他管道和设备冲突。
其次,选择适合的电缆。
根据实际需求,选择适合的电缆类型和规格。
电缆的质量和性能直接影响到电力传输的效果,所以要选择品质可靠的电缆。
同时,还需要注意电缆的防火性能和耐候性能,以适应各种环境。
第三,确保敷设过程中的安全。
在敷设电缆时,要确保施工过程中的安全。
工人要佩戴适当的安全装备,如安全帽、手套、防护鞋等;在进行挖掘时,要注意地下设施的位置,避免损坏。
同时,还要防止电缆被拉伸、扭曲或受到其他物体的损伤。
第四,注意接头的质量和可靠性。
电缆接头是电缆系统中的重要组成部分,其质量和可靠性直接影响到整个电缆系统的安全和正常运行。
在选择和安装接头时,要选择质量可靠的产品,并按照厂家提供的安装要求进行操作,以确保接头的质量和可靠性。
最后,做好电缆的标识和维护工作。
在敷设电缆完成之后,要对电缆进行标识,标明电缆的种类、规格、用途等信息。
这有助于日后的维护和检修工作。
同时,要定期进行电缆的维护和检修,检查电缆的连接处是否松动,电缆外皮是否破损,以确保电缆的正常运行和使用寿命。
敷设电缆需要细心和耐心,遵循正确的操作流程和注意事项。
只有做到这些,才能保证电缆的安全和正常运行。
希望以上几点能对大家敷设电缆时有所帮助。

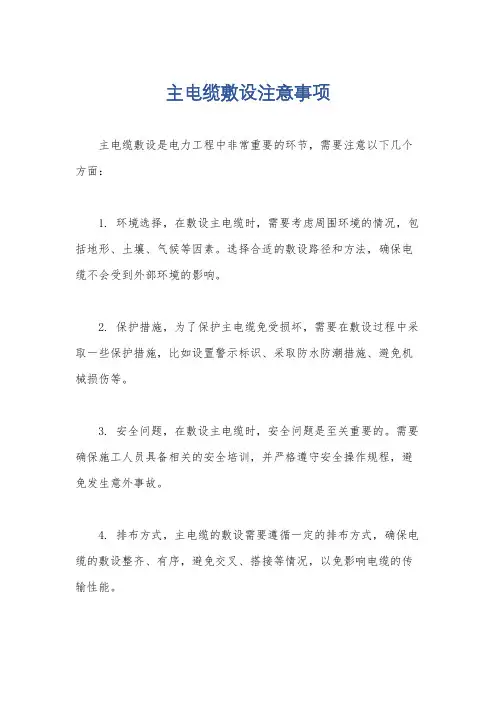

主电缆敷设注意事项
主电缆敷设是电力工程中非常重要的环节,需要注意以下几个方面:
1. 环境选择,在敷设主电缆时,需要考虑周围环境的情况,包括地形、土壤、气候等因素。
选择合适的敷设路径和方法,确保电缆不会受到外部环境的影响。
2. 保护措施,为了保护主电缆免受损坏,需要在敷设过程中采取一些保护措施,比如设置警示标识、采取防水防潮措施、避免机械损伤等。
3. 安全问题,在敷设主电缆时,安全问题是至关重要的。
需要确保施工人员具备相关的安全培训,并严格遵守安全操作规程,避免发生意外事故。
4. 排布方式,主电缆的敷设需要遵循一定的排布方式,确保电缆的敷设整齐、有序,避免交叉、搭接等情况,以免影响电缆的传输性能。
5. 质量检验,在敷设完成后,需要对主电缆进行质量检验,确保电缆的绝缘、导体等性能符合相关标准要求,以保证电缆的正常使用。
总的来说,主电缆敷设需要综合考虑环境选择、保护措施、安全问题、排布方式和质量检验等多个方面,以确保电缆的安全、稳定、高效运行。
希望以上回答能够满足你的要求。
电线敷设步骤及注意事项电线敷设是在建筑、装修等工程中常见的步骤之一。
正确的电线敷设可以确保电力传输的安全和可靠性。
本文将分享电线敷设的步骤和注意事项。
一、准备工作在开始电线敷设之前,需要做好以下准备工作:1. 确定电线类型:根据使用需求和相关标准,选择合适的电线类型,如塑料绝缘软电缆、聚氯乙烯绝缘电线等。
2. 测量距离:根据电力需求和建筑结构,测量敷设电线的距离,以确定所需电线的长度。
3. 安全检查:确保施工现场符合安全规范,检查电线敷设区域是否有隐患,如湿地、高温等。
二、电线敷设步骤根据电线敷设的特点和实际施工条件,以下是一般的电线敷设步骤:1. 确定敷设路径:根据设计图纸和实际需求,确定电线敷设的路径,避开可能的干扰源和潜在风险。
2. 铺设线管或线槽:根据敷设路径,铺设任何必要的线管或线槽,以保护电线不受外部损坏。
3. 固定电线:使用合适的固定工具(如金属夹子或塑料夹子),将电线固定在线管或线槽内,并确保电线不被过度拉扯或弯曲。
4. 连接电线:根据施工图纸和相关标准,连接电线到相应的设备或插座,确保连接稳固可靠。
5. 绝缘处理:在电线连接处进行绝缘处理,使用绝缘胶带或绝缘剂保护连接部分,防止漏电或短路。
6. 标识电线:使用合适的电线标识标签或颜色,为电线进行标识,方便日后维修或识别。
三、注意事项在电线敷设过程中,需要特别注意以下事项以确保施工质量和安全:1. 遵守规范:根据国家或地区的电气规范,遵循正确的电线敷设标准,确保操作安全和合法。
2. 防止过载:了解每个电线所需的电流负载,确保电线在不超过额定负载的情况下工作,避免过载和火灾风险。
3. 路径选择:选取合适的敷设路径,避免电线与其他设备、材料或水管等相互干扰,确保电线的稳定性和安全性。
4. 绝缘保护:在电线连接处和暴露部分进行绝缘处理,避免外界因素损伤电线绝缘层,增加了漏电和短路的风险。
5. 定期检查:完成电线敷设后,定期检查电线的状态,确保电线良好且无损伤,及时修理或更换老化或损坏的电线。

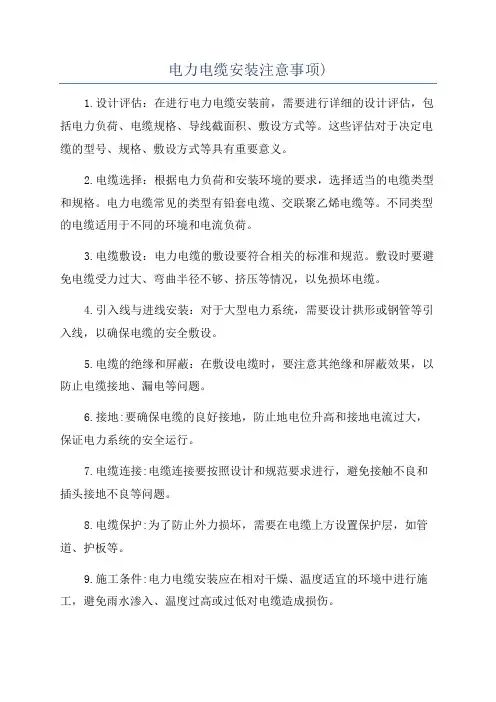

电力电缆安装注意事项)1.设计评估:在进行电力电缆安装前,需要进行详细的设计评估,包括电力负荷、电缆规格、导线截面积、敷设方式等。
这些评估对于决定电缆的型号、规格、敷设方式等具有重要意义。
2.电缆选择:根据电力负荷和安装环境的要求,选择适当的电缆类型和规格。
电力电缆常见的类型有铅套电缆、交联聚乙烯电缆等。
不同类型的电缆适用于不同的环境和电流负荷。
3.电缆敷设:电力电缆的敷设要符合相关的标准和规范。
敷设时要避免电缆受力过大、弯曲半径不够、挤压等情况,以免损坏电缆。
4.引入线与进线安装:对于大型电力系统,需要设计拱形或钢管等引入线,以确保电缆的安全敷设。
5.电缆的绝缘和屏蔽:在敷设电缆时,要注意其绝缘和屏蔽效果,以防止电缆接地、漏电等问题。
6.接地:要确保电缆的良好接地,防止地电位升高和接地电流过大,保证电力系统的安全运行。
7.电缆连接:电缆连接要按照设计和规范要求进行,避免接触不良和插头接地不良等问题。
8.电缆保护:为了防止外力损坏,需要在电缆上方设置保护层,如管道、护板等。
9.施工条件:电力电缆安装应在相对干燥、温度适宜的环境中进行施工,避免雨水渗入、温度过高或过低对电缆造成损伤。
10.标识:在电缆安装结束后,要对电缆进行标识,以便于日后的管理和维护。
11.质量检验:安装完毕后,要进行电缆质量检验,以确保安装质量符合要求。
12.定期检查和维护:对于已安装的电缆,要定期进行检查和维护,如检测绝缘电阻、温度、接线等。
综上所述,电力电缆安装是一个复杂的过程,需要严格按照规范和标准进行。
只有在安装过程中遵循以上注意事项,才能保证电力电缆的安全可靠,以确保电力系统的正常运行和供电安全。

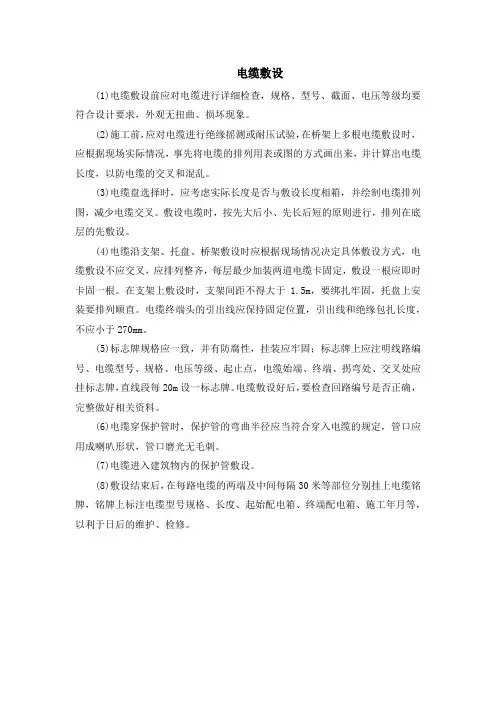

电缆敷设
(1)电缆敷设前应对电缆进行详细检查,规格、型号、截面、电压等级均要符合设计要求,外观无扭曲、损坏现象。
(2)施工前,应对电缆进行绝缘摇测或耐压试验,在桥架上多根电缆敷设时,应根据现场实际情况,事先将电缆的排列用表或图的方式画出来,并计算出电缆长度,以防电缆的交叉和混乱。
(3)电缆盘选择时,应考虑实际长度是否与敷设长度相箱,并绘制电缆排列图,减少电缆交叉。
敷设电缆时,按先大后小、先长后短的原则进行,排列在底层的先敷设。
(4)电缆沿支架、托盘、桥架敷设时应根据现场情况决定具体敷设方式,电缆敷设不应交叉,应排列整齐,每层最少加装两道电缆卡固定,敷设一根应即时卡固一根。
在支架上敷设时,支架间距不得大于 1.5m,要绑扎牢固,托盘上安装要排列顺直。
电缆终端头的引出线应保持固定位置,引出线和绝缘包扎长度,不应小于270mm。
(5)标志牌规格应一致,并有防腐性,挂装应牢固;标志牌上应注明线路编号、电缆型号、规格、电压等级、起止点,电缆始端、终端、拐弯处、交叉处应挂标志牌,直线段每20m设一标志牌。
电缆敷设好后,要检查回路编号是否正确,完整做好相关资料。
(6)电缆穿保护管时,保护管的弯曲半径应当符合穿入电缆的规定,管口应用成喇叭形状,管口磨光无毛刺。
(7)电缆进入建筑物内的保护管敷设。
(8)敷设结束后,在每路电缆的两端及中间每隔30米等部位分别挂上电缆铭牌,铭牌上标注电缆型号规格、长度、起始配电箱、终端配电箱、施工年月等,以利于日后的维护、检修。
电力电缆敷设及注意事项第一小节电缆的敷设、安装电缆的敷设、安装应严格遵守GB50168《电气装置安装工程电缆线路施工及验收规范》,并应由取得资格证书的、有实际工作经验的人员担任。
1、电力电缆敷设线路选择的原则:安全:应避开市政施工等需经常动土开挖的地方;应避免交叉;应避开含酸、碱强腐蚀性(敷设环境应是中性)或杂散电流电化学腐蚀等严重影响的地段;未有防护措施前,避开白蚁危害地带、热源影响和易受外力损伤的区段;电缆应避免受震,注意防火。
2、电缆与地下管道的距离管道类别平行交叉热力管道2m 0.5m其他管道0.5m 0.5m3、电缆直埋深度(隧道支架层间)及相互距离电缆电压等级直埋深度相互距离支架层间距离10kV及以下> 0.7m 0.1m 0.2m20~35kV > 0.8m 0.25m 0.25m 110kV > 1.0m 2D+50mm -----电缆敷设前应按下列要求进行检查。
一、电缆通道畅通,排水良好。
金属部分的防腐层完整、隧道内照明、通风符合要求。
二、电缆型号、电压、规格应符合设计要求。
三、电缆外观应无损伤、绝缘良好,当对电缆的密封有怀疑时,应进行潮湿判断;直埋电缆和水底电缆应符合设计要求。
四、电缆放线架放置稳妥,钢轴的强度和长度应与电缆盘重量和宽度相配合。
五、敷设前应按设计和实际路径计算每根电缆长度,合理安排每盘电缆,减少电缆接头。
六、在带电区域内敷设电缆,应有可靠的安全措施。
三相四线制系统中应采用四芯电力电缆,不应采用三芯电缆另加一根单芯电缆或以导线、电缆金属护层作为中心线。
并联使用电缆的电力电缆其长度、型号、规格宜相同。
电力电缆在终端头与接头附近宜留有备用长度。
第二小节管道内电缆的敷设管道内应无积水,且无杂物堵塞。
穿电缆时,不得损伤护层。
可采用无腐蚀性的润滑剂(粉)。
电缆排管在敷设前,应进行梳通,清除杂物。
穿入管中电缆的数量应符合设计要求;交流单芯电缆不得单独穿入钢管内。
