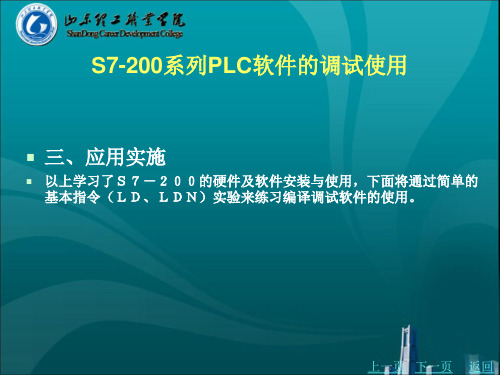

S7-200系列PLC软件的调试使用
上一页 下一页 返回
S7-200系列PLC软件的调试使用
３）梯形图 程序梯形图如图１－８０所示。 ５ 程序编译与下载 程序的编译与下载在先前的项目中也曾介绍过，故在此略过。 ６ 运行程序 按下按钮ＳＢ１，灯泡Ｌ１亮；松开按钮ＳＢ１，灯泡并不熄灭而是保
持发亮状态。 按下按钮ＳＢ２，灯泡Ｌ１熄灭。
上一页 下一页 返回
S7-200系列PLC软件的调试使用
在此处需要检查计算机串口地址是否正确，波特率是否正确，ＰＬＣ通 信口是否正确（这里主要指ＣＰＵ２２６有两个口）。按照上述步骤进 行操作后，再检测通信状况，直到通信正常。如果通信始终不能正常， 则需要找专业人员进行维修。
４ 编写程序 １）Ｉ／Ｏ分配表 Ｉ／Ｏ分配表如表１－１３所示。 ２）硬件连线图 硬件连线按图１－７９所示。
上一页 下一页 返回
S7-200系列PLC软件的调试使用
四、操作技能考评
通过对本任务相关知识的了解和应用操作实施，对本任务实际掌握 情况进行操作技能考评，具体考核要求和考核标准如表１－１４所 示。
上一页
返回
图 １－７６ ＳＴＥＰ７－Ｍｉｃｒｏ／ＷＩＮ ３２编程软件的主界面
返回
图 １－７７ 通信测试界面S7-200系列PLC软件的调试使用
３ 检查通信 为了后续实验的正常进行，需先对通信进行检测。以在工具栏上单击
“通讯”按钮或主界面浏览窗格上单击“通讯” 选项，弹出如图１－７ ７所示的“通讯” 对话框。在“双击刷新”位置上双击，执行刷新操作， 出现显示ＰＬＣ类型和地址的画面则表示通信正常。如出现如图１－７ ８所示的对话框，则表示通信失败。 若通信失败则应检查计算机的串口地址设置是否正确。检查步骤如下： 在图的“ＰＣ／ＰＰＩｃａｂｌｅ（ＰＰＩ）”上双击，会显示出通信 参数设置对话框。在通信参数设置对话框中，单击“属性（Ｐｒｏｐｅ ｒｔｉｅｓ）”按钮，会进入参数设置。
S7-200系列PLC软件的调试使用
３）梯形图 程序梯形图如图１－８０所示。 ５ 程序编译与下载 程序的编译与下载在先前的项目中也曾介绍过，故在此略过。 ６ 运行程序 按下按钮ＳＢ１，灯泡Ｌ１亮；松开按钮ＳＢ１，灯泡并不熄灭而是保
持发亮状态。 按下按钮ＳＢ２，灯泡Ｌ１熄灭。
上一页 下一页 返回
S7-200系列PLC软件的调试使用
在此处需要检查计算机串口地址是否正确，波特率是否正确，ＰＬＣ通 信口是否正确（这里主要指ＣＰＵ２２６有两个口）。按照上述步骤进 行操作后，再检测通信状况，直到通信正常。如果通信始终不能正常， 则需要找专业人员进行维修。
４ 编写程序 １）Ｉ／Ｏ分配表 Ｉ／Ｏ分配表如表１－１３所示。 ２）硬件连线图 硬件连线按图１－７９所示。
上一页 下一页 返回
S7-200系列PLC软件的调试使用
四、操作技能考评
通过对本任务相关知识的了解和应用操作实施，对本任务实际掌握 情况进行操作技能考评，具体考核要求和考核标准如表１－１４所 示。
上一页
返回
图 １－７６ ＳＴＥＰ７－Ｍｉｃｒｏ／ＷＩＮ ３２编程软件的主界面
返回
图 １－７７ 通信测试界面S7-200系列PLC软件的调试使用
３ 检查通信 为了后续实验的正常进行，需先对通信进行检测。以在工具栏上单击
“通讯”按钮或主界面浏览窗格上单击“通讯” 选项，弹出如图１－７ ７所示的“通讯” 对话框。在“双击刷新”位置上双击，执行刷新操作， 出现显示ＰＬＣ类型和地址的画面则表示通信正常。如出现如图１－７ ８所示的对话框，则表示通信失败。 若通信失败则应检查计算机的串口地址设置是否正确。检查步骤如下： 在图的“ＰＣ／ＰＰＩｃａｂｌｅ（ＰＰＩ）”上双击，会显示出通信 参数设置对话框。在通信参数设置对话框中，单击“属性（Ｐｒｏｐｅ ｒｔｉｅｓ）”按钮，会进入参数设置。
S7200编程软件的使用
比较运算符 ： == 等于 、〈 小于、〉大于、〈= 小于等于、〉= 大于等于、〈〉不等于
控制要求： 一自动仓库存放某种货物，最多6000箱，需对所存的货物进出计数。货物多于1000箱，灯L1亮；货物多于5000箱，灯L2亮。 其中，L1和L2分别受Q0.0和Q0.1控制，数值1000和5000分别存储在VW20和VW30字存储单元中。
1. 单一传送 MOV 2. 块传送 BLKMOV
1、单一传送
MOV指令可用用来传送单个数据，数据类型可以是字节、字、双字、实数 。
一、数据传送指令
2. 块传送
BLKMOV指令可用来进行一次多个（最多255个）数据的传送，数据块类型可以是字节块、字块、双字块。
一、算术运算指令
LAD
功能
IN1*IN2=OUT I源自1/IN2=OUT IN1*IN2=OUT
IN1/IN2=OUT
IN1*IN2=OUT
IN1/IN2=OUT
2.整数乘除法指令
一、算术运算指令
例4-8运行结果如下： （演示）
一、算术运算指令
LAD
功能
IN1+IN2=OUT
一、算术运算指令
例4-9：求45º正弦值 （演示）
一、算术运算指令
练一练： 1、求65。的正切值 2、求以10为底,150 的常用对数。
一、算术运算指令
二、逻辑运算指令
1. 逻辑与指令（WAND） 2. 逻辑或运算 （WOR） 3. 逻辑异或指令（WXOR） 4. 取反指令（INV）
S7-200编程软件的使用
本章学习要求
指令系统一般可分为基本指令和功能指令。 基本指令包括位操作类指令、运算指令、数据处理指令、转换指令等； 功能指令包括程序控制类指令、中断指令、高速计数器、高速脉冲输出等。
控制要求： 一自动仓库存放某种货物，最多6000箱，需对所存的货物进出计数。货物多于1000箱，灯L1亮；货物多于5000箱，灯L2亮。 其中，L1和L2分别受Q0.0和Q0.1控制，数值1000和5000分别存储在VW20和VW30字存储单元中。
1. 单一传送 MOV 2. 块传送 BLKMOV
1、单一传送
MOV指令可用用来传送单个数据，数据类型可以是字节、字、双字、实数 。
一、数据传送指令
2. 块传送
BLKMOV指令可用来进行一次多个（最多255个）数据的传送，数据块类型可以是字节块、字块、双字块。
一、算术运算指令
LAD
功能
IN1*IN2=OUT I源自1/IN2=OUT IN1*IN2=OUT
IN1/IN2=OUT
IN1*IN2=OUT
IN1/IN2=OUT
2.整数乘除法指令
一、算术运算指令
例4-8运行结果如下： （演示）
一、算术运算指令
LAD
功能
IN1+IN2=OUT
一、算术运算指令
例4-9：求45º正弦值 （演示）
一、算术运算指令
练一练： 1、求65。的正切值 2、求以10为底,150 的常用对数。
一、算术运算指令
二、逻辑运算指令
1. 逻辑与指令（WAND） 2. 逻辑或运算 （WOR） 3. 逻辑异或指令（WXOR） 4. 取反指令（INV）
S7-200编程软件的使用
本章学习要求
指令系统一般可分为基本指令和功能指令。 基本指令包括位操作类指令、运算指令、数据处理指令、转换指令等； 功能指令包括程序控制类指令、中断指令、高速计数器、高速脉冲输出等。

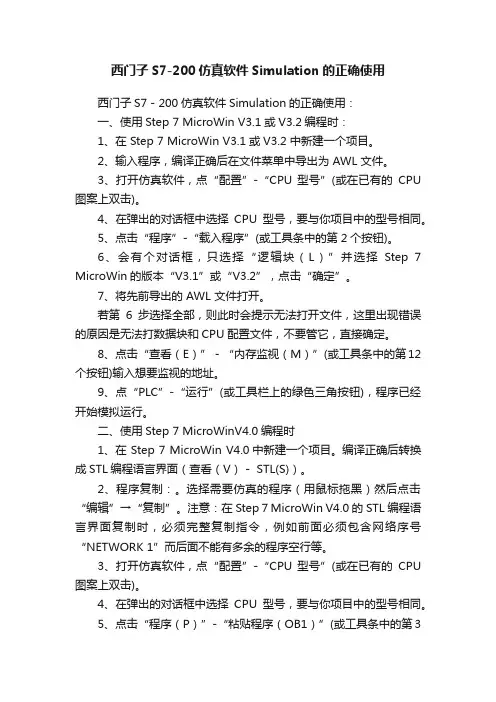

西门子S7-200仿真软件Simulation的正确使用
西门子S7-200仿真软件Simulation的正确使用西门子S7－200仿真软件Simulation的正确使用：一、使用Step 7 MicroWin V3.1或V3.2编程时：1、在 Step 7 MicroWin V3.1或V3.2 中新建一个项目。
2、输入程序，编译正确后在文件菜单中导出为 AWL 文件。
3、打开仿真软件，点“配置”-“CPU 型号”(或在已有的CPU 图案上双击)。
4、在弹出的对话框中选择CPU型号，要与你项目中的型号相同。
5、点击“程序”-“载入程序”(或工具条中的第2个按钮)。
6、会有个对话框，只选择“逻辑块（L）”并选择Step 7 MicroWin的版本“V3.1”或“V3.2”，点击“确定”。
7、将先前导出的 AWL 文件打开。
若第6步选择全部，则此时会提示无法打开文件，这里出现错误的原因是无法打数据块和CPU配置文件，不要管它，直接确定。
8、点击“查看（E）”－“内存监视（M）”(或工具条中的第12个按钮)输入想要监视的地址。
9、点“PLC”-“运行”(或工具栏上的绿色三角按钮)，程序已经开始模拟运行。
二、使用Step 7 MicroWinV4.0编程时1、在 Step 7 MicroWin V4.0中新建一个项目。
编译正确后转换成STL编程语言界面（查看（V）－ STL(S)）。
2、程序复制：。
选择需要仿真的程序（用鼠标拖黑）然后点击“编辑”→“复制”。
注意：在Step 7 MicroWin V4.0的STL编程语言界面复制时，必须完整复制指令，例如前面必须包含网络序号“NETWORK 1”而后面不能有多余的程序空行等。
3、打开仿真软件，点“配置”-“CPU 型号”(或在已有的CPU 图案上双击)。
4、在弹出的对话框中选择CPU型号，要与你项目中的型号相同。
5、点击“程序（P）”-“粘贴程序（OB1）”(或工具条中的第3个按钮)。
Step 7 MicroWin V4.0中的STL程序就被粘贴到模拟软件中。
S7-200 SMART编程及应用 第4版 第2章 WIN SMART编程软件使用指南
选中单个、多个程序段或单个元件，可删除、复制、剪切、粘贴选中的对象。
3．单击工具栏上的按钮，可打开和关闭POU注释和程序段注释。 4．单击工具栏上的“编译”按钮，编译程序。输出窗口显示出错误和警告信息。 下载之前自动地对程序进行编译。 5．设置程序编辑器的参数 单击“工具”菜单功能区的“选项”按钮，打开“选项”对话框，选中“LAD”， 可设置网格的宽度和字符属性等。选中“LAD”下面的“状态”，可以设置梯形图程 序状态监控时的参数。 选中“常规”，可设置指令助记符等。选中“项目”，可设置默认的文件保存位置。 2.2.3 以太网基础知识 1．以太网用于S7-200 SMART与编程计算机、人机界面和其它S7 PLC的通信。 2．MAC地址：以太网端口设备的物理地址，6个字节的十六进制数用短划线分隔， 例如00-05-BA-CE-07-0C。前3个字节是网络硬件制造商的编号。 3 ． IP地 址： 由 4 个 字 节十 进 制 数 组 成 ， 用 小 数 点 分隔 ， CPU 默 认 的 I P 地 址 为 192.168.2.1。
图2-4 系统块的上半部分
3．保存文件 4．控制要求：三相异步电动机定子降压起动。
2.2.2 生成用户程序
图2-5 PLC外部接线图与梯形图
1．编写用户序
2．对程序段的操作
梯形图中的一个程序段只能有一块不能分开的独立电路。语句表允许将若干个独立
电路对应的语句放在一个网络中，这样的程序段不能转换为梯形图。
3．通过串口下载程序 用USB/PPI电缆连接紧凑型CPU的RS-485端口和计算机的USB端口，用“通信”对话 框选中“PC/PPI cable.PPI.1”，单击“查找CPU”按钮，如果在“找到CPU”下面出现 连接的CPU的地址和波特率，单击“确定”按钮，就可以进行下载和监控等操作了。 可以用系统块设置RS-485端口的地址和波特率。

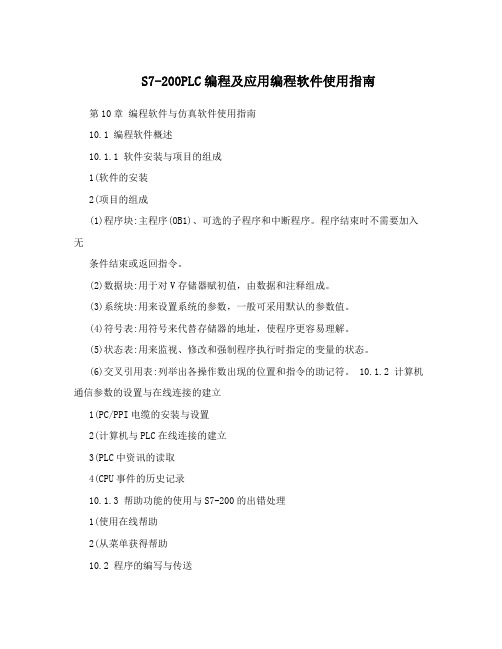

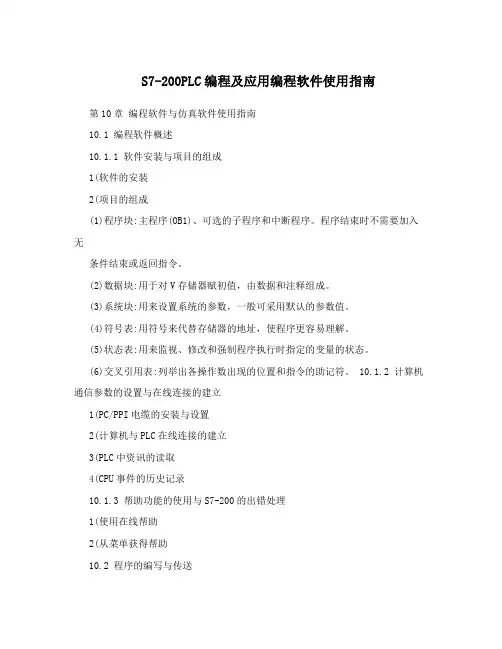

S7-200PLC编程及应用编程软件使用指南
S7-200PLC编程及应用编程软件使用指南第10章编程软件与仿真软件使用指南10.1 编程软件概述10.1.1 软件安装与项目的组成1(软件的安装2(项目的组成(1)程序块:主程序(OB1)、可选的子程序和中断程序。
程序结束时不需要加入无条件结束或返回指令。
(2)数据块:用于对V存储器赋初值，由数据和注释组成。
(3)系统块:用来设置系统的参数，一般可采用默认的参数值。
(4)符号表:用符号来代替存储器的地址，使程序更容易理解。
(5)状态表:用来监视、修改和强制程序执行时指定的变量的状态。
(6)交叉引用表:列举出各操作数出现的位置和指令的助记符。
10.1.2 计算机通信参数的设置与在线连接的建立1(PC/PPI电缆的安装与设置2(计算机与PLC在线连接的建立3(PLC中资讯的读取4(CPU事件的历史记录10.1.3 帮助功能的使用与S7-200的出错处理1(使用在线帮助2(从菜单获得帮助10.2 程序的编写与传送10.2.1 编程的准备工作1(创建项目或打开一个已有的项目。
2(设置或读取PLC的型号。
3(选择默认的编程语言和指令助记符集。
4(确定程序结构，是否使用子程序和中断程序。
5(用系统块设置PLC的参数如果没有特殊的要求，可以全部采用系统块的默认值。
10.2.2 编写与传送用户程序1(定义符号地址。
2(编写用户程序。
3(对网络的操作。
4(符号的显示。
5(注释与符号信息表。
6(编译程序。
7(下载程序。
8(上载程序。
9(运行与调试程序。
10.2.3 数据块的使用VB2 25, 134 // 从VB2开始的两个位元组数值 VD4 100.5 // 地址为VD4的双字实数数值 VW10 -1357, 418, 562 // 从VW10开始的3个字数值2567, 5328 // 该行没有明确的地址，数据值的地址为VW16和VW1810.3 用编程软件监控与调试程序10.3.1 基于程序编辑器的程序状态监控1(梯形图程序的程序状态监控。
S7-200编程软件使用说明
32
3-13
图 数 字 输 出 表 对 话 框
5．定义存储器保持范围 在 S7-200 中，可以用编程软件来设置需要保持数据的存储器，以防止出现电源 掉电时，可能丢失一些重要参数。当电源掉电时，在存储器 V，M，C 和 T 中，最多 可定义 6 个需要保持的存储器区。对于 M，系统的默认值是 MB0~MB13 不保持；对 于定时器 T，只有 TONR 可以保持；对于定时器 T 和计数器 C，只有当前值可以保持， 而定时器位和计数器位是不能保持的。保持范围如图 3-14 所示。

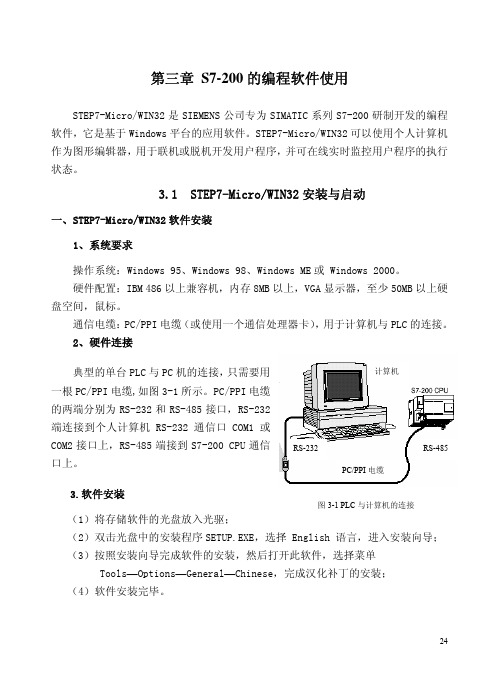

第三章 S7-200 的编程软件使用
STEP7-Micro/WIN32 是 SIEMENS 公司专为 SIMATIC 系列 S7-200 研制开发的编程 软件，它是基于 Windows 平台的应用软件。STEP7-Micro/WIN32 可以使用个人计算机 作为图形编辑器，用于联机或脱机开发用户程序，并可在线实时监控用户程序的执行 状态。
29
3.3 系统块的配置
系统块配置又称 CPU 组态，进行 STEP 7-Micro/WIN 32 编程软件系统块配置有 3 种方法：
（1）在“检视”菜单，选择“元件”→“系统块”项； （2）在“浏览条”上单击“系统块”按钮； （3）双击指令树内的系统块图标。 系统块对话框如图 3-9 所示。
图 3-9 系统块对话框
图 3-14 定义存储器保持范围对话框 33
6．CPU 密码设置 CPU 的密码保护的作用是限制某些存取功能。在 S7-200 中，对存取功能提供了 3 个等级的限制，系统的默认状态是 1 级（不受任何限制）。设置密码的方式如图 3-15 所示，首先选择限制级别，然后输入密码确认。 如果在设置密码后又忘记了密码，只有清除 CPU 存储器的程序，重新装入用户 程序。当进入 PLC 程序进行下载操作时，弹出请输入密码对话框，输入 clearplc 后确 认，PLC 密码清除，同时清除 PLC 中的程序。
3-13
图 数 字 输 出 表 对 话 框
5．定义存储器保持范围 在 S7-200 中，可以用编程软件来设置需要保持数据的存储器，以防止出现电源 掉电时，可能丢失一些重要参数。当电源掉电时，在存储器 V，M，C 和 T 中，最多 可定义 6 个需要保持的存储器区。对于 M，系统的默认值是 MB0~MB13 不保持；对 于定时器 T，只有 TONR 可以保持；对于定时器 T 和计数器 C，只有当前值可以保持， 而定时器位和计数器位是不能保持的。保持范围如图 3-14 所示。
第三章 S7-200 的编程软件使用
STEP7-Micro/WIN32 是 SIEMENS 公司专为 SIMATIC 系列 S7-200 研制开发的编程 软件，它是基于 Windows 平台的应用软件。STEP7-Micro/WIN32 可以使用个人计算机 作为图形编辑器，用于联机或脱机开发用户程序，并可在线实时监控用户程序的执行 状态。
29
3.3 系统块的配置
系统块配置又称 CPU 组态，进行 STEP 7-Micro/WIN 32 编程软件系统块配置有 3 种方法：
（1）在“检视”菜单，选择“元件”→“系统块”项； （2）在“浏览条”上单击“系统块”按钮； （3）双击指令树内的系统块图标。 系统块对话框如图 3-9 所示。
图 3-9 系统块对话框
图 3-14 定义存储器保持范围对话框 33
6．CPU 密码设置 CPU 的密码保护的作用是限制某些存取功能。在 S7-200 中，对存取功能提供了 3 个等级的限制，系统的默认状态是 1 级（不受任何限制）。设置密码的方式如图 3-15 所示，首先选择限制级别，然后输入密码确认。 如果在设置密码后又忘记了密码，只有清除 CPU 存储器的程序，重新装入用户 程序。当进入 PLC 程序进行下载操作时，弹出请输入密码对话框，输入 clearplc 后确 认，PLC 密码清除，同时清除 PLC 中的程序。
S7-200编程软件的使用

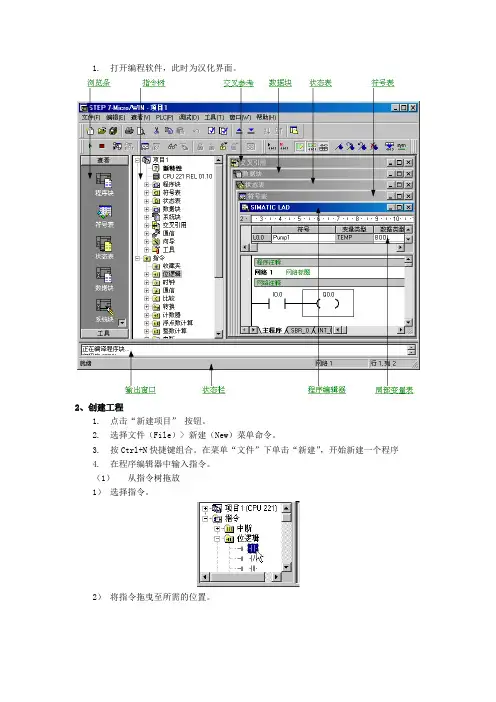

1.打开编程软件，此时为汉化界面。
2、创建工程1.点击“新建项目”按钮。
2.选择文件（File）> 新建（New）菜单命令。
3.按Ctrl+N快捷键组合。
在菜单“文件”下单击“新建”，开始新建一个程序4.在程序编辑器中输入指令。
（1）从指令树拖放1）选择指令。
2）将指令拖曳至所需的位置。
3）松开鼠标按钮，将指令放置在所需的位置。
4）或双击该指令，将指令放置在所需的位置。
注：光标会自动阻止您将指令放置在非法位置（例：放置在网络标题或另一条指令的参数上）。
（2）从指令树双击1）使用工具条按钮或功能键2）在程序编辑器窗口中将光标放在所需的位置。
一个选择方框在位置周围出现。
3）或者点击适当的工具条按钮，或使用适当的功能键（F4=触点、F6=线圈、F9=方框）插入一个类属指令。
4）出现一个下拉列表。
滚动或键入开头的几个字母，浏览至所需的指令。
双击所需的指令或使用ENTER键插入该指令。
（如果此时您不选择具体的指令类型，则可返回网络，点击类属指令的助记符区域（该区域包含???，而不是助记符），或者选择该指令并按ENTER 键，将列表调回。
）（3）输入地址1）当您在LAD中输入一条指令时，参数开始用问号表示，例如（??.?）或（????）。
问号表示参数未赋值。
您可以在输入元素时为该元素的参数指定一个常数或绝对值、符号或变量地址或者以后再赋值。
如果有任何参数未赋值，程序将不能正确编译。
2）指定地址欲指定一个常数数值（例如100）或一个绝对地址（例如I0.1），只需在指令地址区域中键入所需的数值。
（用鼠标或ENTER键选择键入的地址区域。
）（4）错误指示红色文字显示非法语法。
注：当您用有效数值替换非法地址值或符号时，字体自动更改为默认字体颜色（黑色，除非您已定制窗口）。
一条红色波浪线位于数值下方，表示该数值或是超出范围或是不适用于此类指令。
一条绿色波浪线位于数值下方，表示正在使用的变量或符号尚未定义。
STEP 7-Micro/WIN允许您在定义变量和符号之前写入程序。

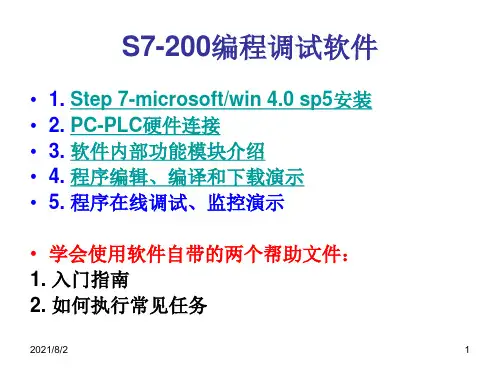

S7-200编程调试软件
2021/8/2
14
Demo1梯形图的调试与监控
1. 运行/停止 2. 强制/取消强制 3. 程序状态监控/暂停 4. 状态表监控/暂停趋势图，趋势图 5. 状态表的建立、删除与修改
程序未进行运行和调试时才可建立，否则状态表是灰色的，不能进 行输入和修改
6. 符号表的建立、删除与修改
程序未进行运行和调试时才可建立，否则状态表是灰色的，不能进行 输入和修改
项：
1. 点击浏览条中的“系统块” 按钮。 2. 选择查看（View）> 组件（Components）> 系统块（System Block）
菜单命令。 3. 打开指令树中的‘系统块’文件夹，然后打开某配置页。
• 当项目的 CPU 类型和版本能够支持特定选项时，这些系统块配 置选项将被启用。
在下载或上载系统块之前，用户必须成功地建立 PC（STEP 7Micro/WIN的位置）与 CPU 之间的通信。
编程语言选择，程序编辑器选项参数修改，网络标题，网络注释
• SBR_0（SBR0）：子程序，可封装加密 • INT_0（INT0）：中断程序，可封装加密
2021/8/2
6
符号表：用户定义、POU符号
2021/8/2
7
状态表（状态图）
2021/8/2
8
数据块
2021/8/2
9
系统块
系统块可用于配置 S7-200 CPU 选项 • 使用下列方法之一查看和编辑系统块，设置 CPU 选
1. 然后即可下载一个修改的系统块，以便为 CPU 提供新系统配置。 2. 用户也可以从 CPU 上载一个现有系统块，以便使 STEP 7-
Micro/WIN 项目配置与 CPU 相匹配。

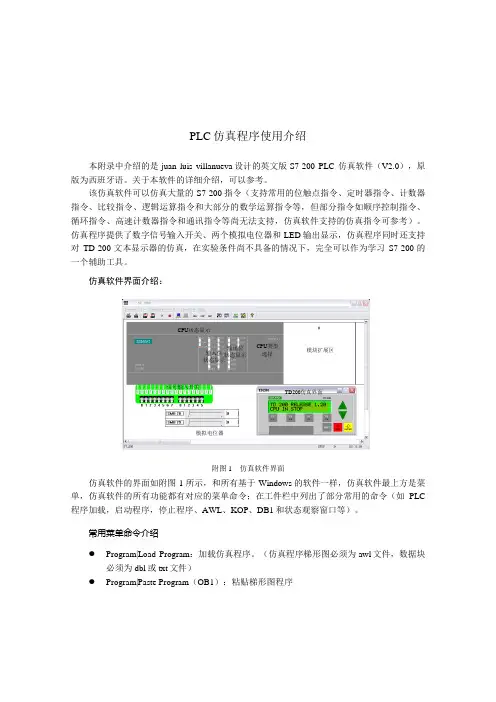

s7-200仿真软件使用介绍
PLC仿真程序使用介绍本附录中介绍的是juan luis villanueva设计的英文版S7-200 PLC 仿真软件（V2.0），原版为西班牙语。
关于本软件的详细介绍，可以参考。
该仿真软件可以仿真大量的S7-200指令（支持常用的位触点指令、定时器指令、计数器指令、比较指令、逻辑运算指令和大部分的数学运算指令等，但部分指令如顺序控制指令、循环指令、高速计数器指令和通讯指令等尚无法支持，仿真软件支持的仿真指令可参考）。
仿真程序提供了数字信号输入开关、两个模拟电位器和LED输出显示，仿真程序同时还支持对TD-200文本显示器的仿真，在实验条件尚不具备的情况下，完全可以作为学习S7-200的一个辅助工具。
仿真软件界面介绍：CPU状态显示输入位状态显示输出位状态显示CPU类型选择模块扩展区信号输入开关模拟电位器TD200仿真界面附图1 仿真软件界面仿真软件的界面如附图1所示，和所有基于Windows的软件一样，仿真软件最上方是菜单，仿真软件的所有功能都有对应的菜单命令；在工件栏中列出了部分常用的命令（如PLC 程序加载，启动程序，停止程序、AWL、KOP、DB1和状态观察窗口等）。
常用菜单命令介绍●Program|Load Program：加载仿真程序。
（仿真程序梯形图必须为awl文件，数据块必须为dbl或txt文件）●Program|Paste Program（OB1）：粘贴梯形图程序●Program|Paste Program（DB1）：粘贴数据块●View|Program AWL：查看仿真程序（语句表形式）●View|Program KOP：查看仿真程序（梯形图形式）●View|Data（DB1）：查看数据块●View|State Table：启用状态观察窗口●View|TD200：启用TD200仿真●Configuration|CPU Type：设置CPU类型●输入位状态显示：对应的输入端子为1时，相应的LED变为绿色●输出位状态显示：对应的输出端子为1时，相应的LED变为绿色●CPU类型选择：点击该区域可以选择仿真所用的CPU类型●模块扩展区：在空白区域点击，可以加载数字和模拟I/O模块●信号输入开关：用于提供仿真需要的外部数字量输入信号●模拟电位器：用于提供0～255连续变化的数字信号●TD200仿真界面：仿真TD200文本显示器（该版本TD200只具有文本显示功能，不支持数据编辑功能）准备工作仿真软件不提供源程序的编辑功能，因此必须和STEP7 Micro/Win程序编辑软件配合使用，即在STEP7 Micro/Win中编辑好源程序后，然后加载到仿真程序中执行。
S7-200PLC使用说明书及编程软件

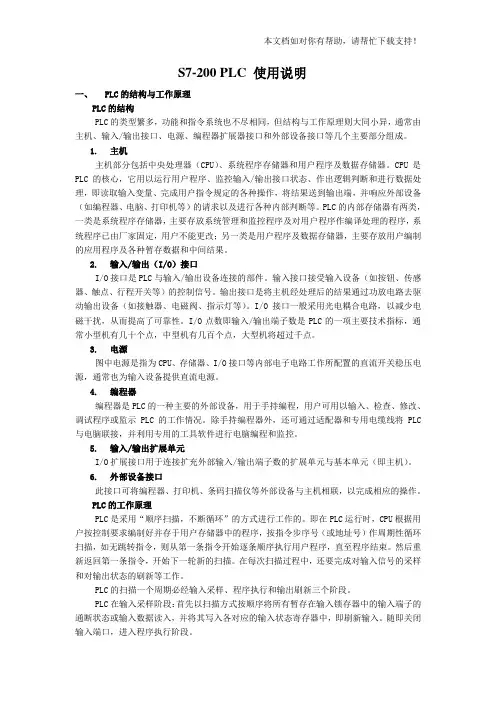

S7-200 PLC 使用说明一、 PLC 的结构与工作原理PLC 的结构PLC 的类型繁多，功能和指令系统也不尽相同，但结构与工作原理则大同小异，通常由主机、输入/输出接口、电源、编程器扩展器接口和外部设备接口等几个主要部分组成。
1. 主机主机部分包括中央处理器（CPU ）、系统程序存储器和用户程序及数据存储器。
CPU 是PLC 的核心，它用以运行用户程序、监控输入/输出接口状态、作出逻辑判断和进行数据处理，即读取输入变量、完成用户指令规定的各种操作，将结果送到输出端，并响应外部设备（如编程器、电脑、打印机等）的请求以及进行各种内部判断等。
PLC 的内部存储器有两类，一类是系统程序存储器，主要存放系统管理和监控程序及对用户程序作编译处理的程序，系统程序已由厂家固定，用户不能更改；另一类是用户程序及数据存储器，主要存放用户编制的应用程序及各种暂存数据和中间结果。
2. 输入/输出（I/O ）接口I/O 接口是PLC 与输入/输出设备连接的部件。
输入接口接受输入设备（如按钮、传感器、触点、行程开关等）的控制信号。
输出接口是将主机经处理后的结果通过功放电路去驱动输出设备（如接触器、电磁阀、指示灯等）。
I/O 接口一般采用光电耦合电路，以减少电磁干扰，从而提高了可靠性。
I/O 点数即输入/输出端子数是PLC 的一项主要技术指标，通常小型机有几十个点，中型机有几百个点，大型机将超过千点。
3. 电源图中电源是指为CPU 、存储器、I/O 接口等内部电子电路工作所配置的直流开关稳压电源，通常也为输入设备提供直流电源。
4. 编程器编程器是PLC 的一种主要的外部设备，用于手持编程，用户可用以输入、检查、修改、调试程序或监示PLC 的工作情况。
除手持编程器外，还可通过适配器和专用电缆线将PLC 与电脑联接，并利用专用的工具软件进行电脑编程和监控。
5. 输入/输出扩展单元I/O 扩展接口用于连接扩充外部输入/输出端子数的扩展单元与基本单元（即主机）。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
第10章 编程软件使用指南
10.1 编程软件概述 10.2 程序的编写与传送 10.3 用编程软件监控与调试程序 10.4 使用系统块设置PLC的参数 10.5 S7-200仿真软件的使用
学习目标
?了解STEP 7-Micro/WIN 编程软件的安装、通信参数 设置和修改；
?熟悉STEP 7-Micro/WIN 编程软件各菜单是功能、使
? 一是在指令树窗口中右击“程序块”图标，在弹出的对 话框中单击“插入子程序”实现；二是用菜单命令“编 辑”→“插入”→“子程序”实现； 三是在编辑窗口右 击编辑区，选择“插入”→“子程序”实现。新生成的 子程序或中断程序根据已有的数目，子程序的默认名称 为SBRn-，中断程序的默认名称为INT-n，用户可以自行更 名。
打开已有项目
? 单击菜单命令“文件”→“打开”，在弹出的 对话框中选择已有的项目文件，也可以用工具 条中的“打开”来打开已有的项目文件。
从PLC上传项目
? 与PLC通信成功后，可用菜单命令“文 件”→“上传”，也可用工具条中的“上传” 来上传一个PLC存储器的项目文件。
2.编程模式设置
? 选择程序编辑器 ：用菜单命令“工具”→“选项”，在 弹出的选项窗口的 “一般” 选项卡中，可以选择程序 编辑器的类型（STL编辑器、LAD编辑器和FBD编辑器）和 语言（中文、英语或德语等），还可以选择使用 SIMATIC 指令集或IEC61131-3指令集的编程模式，指令助记符集 有国际（英语）和SIMATIC（德语）两种。
用和操作方法；
?学会用 STEP 7-Micro/WIN 编程软件创建项目，编辑、
传送、监控和调试程序；
?熟悉S7-200 仿真软件的使用。
§10.1 编程软件概述
1.编程软件的安装
? 必须使用具有 Windows95 以上操作系统的计算机
? 具备下列设备的一种：一根 PC/PPI 电缆、一个插在计算机中的 CP5511 、CP5611 通信卡和多点接口 MPI电缆、或一块 MPI卡和配 套的电缆。
? 开关4用来选择10和11位数据传输模式。开关5用于选择将 RS-232口设置为数据通信设备（DCE）模式或数据终端设备 （DTE）模式。
2.通信参数设置
? 双击指令树文件夹“通信”中的“设置PG/PC接口”图标， 将出现设置PG/PC接口的对话框，可以安装或删除通信接 口、设置检查通信接口参数等。系统默认值设置为：远 程设备站（S7-200）地址为2，通信波特率为9.6kbit/s， 采用PC/PPI电缆通信（计算机的COM1口），PPI协议。
择PLC的型号。红色标记“× ”表示对选择的 PLC无效。 ?文件更名 对于新建项目文件，点击菜单“文
件”→“另存为”，在弹出的对话框中键入更改名 称。项目存放在扩展名为 .mwp的文件中。主程序的
默认名称为MAIN，任何项目文件的主程序只要一个。
新建项目
? 添加子程序或中断程序 添加子程序（或中断程序）的 方法有3种：
菜单
工具条
局部变量表
引 导 条
指 令 树
输ห้องสมุดไป่ตู้出 窗 口
状态条
程序编辑区
4.项目组成
? 程序块：程序块由可执行的代码和注释组成，代码由主
程序（OB1）、子程序和中断程序组成。 代码被编译并下 载到PLC，程序注释被忽略。
? 数据块：数据块由数据和注释组成。开关量数据块一般 不需要数据块。
? 符号表：用带有实际意义的符号作为编程元件，而不直
? 把PC/PPI电缆的“PC”RS-232端连接到计算机的RS-232通 信口，可以是COM1或COM2中的任一个；
? 把“PPI”RS-485端连接到PLC的任一RS-485通信口，然后拧 紧连接螺钉。
? 设置PC/PPI电缆上的DIP开关，选定计算机所支持的波特率 和桢模式。用DIP的开关1、2、3设定波特率（一般默认值 为9.6kbit/s）。
? 最新的 STEP 7-Micro/WIN 编程软件有 V4.0版，读者可以在西门 子的中文网站下载。
? 双击STEP 7-Micro/WIN 编程软件的安装程序 setup.exe ，根据安 装提示完成安装。进入安装程序时选择英语作为安装过程中的 使用语言
? 完成安装后，用菜单命令“工具”→“选项”打开“选项”对 话框，在“一般”选项卡中选择语言为 中文，使编程环境为中 文状态。
§10.2 程序的编写与传送
1.项目生成
? 新建项目：编程之前，首先要 创建一个项目。用菜单命令 “文件”→“新建” 或工具条 最左边的“新建”按钮，在主 窗口将显示新建的项目文件主 程序区。
新建项目
?确定PLC的型号 右击项目图标，在弹出的对话框中
单击“类型”或用菜单命令“ PLC”→“类型”项来选
? 双击“通信”对话框中的刷新图标，编程软件将会自动 搜索连接在网络上的所有S7-200 CPU站，并为每一个搜 索到的S7-200 建立一个CPU图标。
3.主界面菜单
? 主界面分菜单条、工具条、引导条、输出窗口、 状态条、程序编辑器和局部变量表等几个区 。
? 菜单条有八个功能：文件 、编辑 、视图 、 PLC 、调试 、工具 、窗口 和帮助
? 确定程序结构 ：一般数字量控制系统只有主程序 （OB1），当系统规模较大、功能复杂时，除了主程序外， 可能还有子程序、中断程序和数据块。
接用元件的直接地址，符号地址便于记忆，程序编译后 下载到PLC时，所有的符号地址被转换为 绝对地址。
? 系统块：用来设置系统的参数和系统的组态，系统块中 的信息需要下载到PLC。如果没有特殊要求，可以使用默 认的参数。
4.项目组成
? 状态图表：状态图表用来观察程序执行时用户指定的变 量的值和状态，状态图表并不下载到PLC，仅仅是监控用
户程序运行情况的一种工具。
? 交叉引用表：交叉引用表列举出程序中使用的各操作数 在哪一个程序块的什么位置出现，以及使用它们的指令
助记符。还可以查看哪些内存区域已经被使用，作为位 使用还是字节使用。在运行方式下编辑程序时，可以查 看程序当前正在使用的跳变信号的地址。
? 参数设置：执行菜单命令“工具”→“选项”，在出现 的对话框中次序某一选项卡，可以进行有关项目的参数 设置。
10.1 编程软件概述 10.2 程序的编写与传送 10.3 用编程软件监控与调试程序 10.4 使用系统块设置PLC的参数 10.5 S7-200仿真软件的使用
学习目标
?了解STEP 7-Micro/WIN 编程软件的安装、通信参数 设置和修改；
?熟悉STEP 7-Micro/WIN 编程软件各菜单是功能、使
? 一是在指令树窗口中右击“程序块”图标，在弹出的对 话框中单击“插入子程序”实现；二是用菜单命令“编 辑”→“插入”→“子程序”实现； 三是在编辑窗口右 击编辑区，选择“插入”→“子程序”实现。新生成的 子程序或中断程序根据已有的数目，子程序的默认名称 为SBRn-，中断程序的默认名称为INT-n，用户可以自行更 名。
打开已有项目
? 单击菜单命令“文件”→“打开”，在弹出的 对话框中选择已有的项目文件，也可以用工具 条中的“打开”来打开已有的项目文件。
从PLC上传项目
? 与PLC通信成功后，可用菜单命令“文 件”→“上传”，也可用工具条中的“上传” 来上传一个PLC存储器的项目文件。
2.编程模式设置
? 选择程序编辑器 ：用菜单命令“工具”→“选项”，在 弹出的选项窗口的 “一般” 选项卡中，可以选择程序 编辑器的类型（STL编辑器、LAD编辑器和FBD编辑器）和 语言（中文、英语或德语等），还可以选择使用 SIMATIC 指令集或IEC61131-3指令集的编程模式，指令助记符集 有国际（英语）和SIMATIC（德语）两种。
用和操作方法；
?学会用 STEP 7-Micro/WIN 编程软件创建项目，编辑、
传送、监控和调试程序；
?熟悉S7-200 仿真软件的使用。
§10.1 编程软件概述
1.编程软件的安装
? 必须使用具有 Windows95 以上操作系统的计算机
? 具备下列设备的一种：一根 PC/PPI 电缆、一个插在计算机中的 CP5511 、CP5611 通信卡和多点接口 MPI电缆、或一块 MPI卡和配 套的电缆。
? 开关4用来选择10和11位数据传输模式。开关5用于选择将 RS-232口设置为数据通信设备（DCE）模式或数据终端设备 （DTE）模式。
2.通信参数设置
? 双击指令树文件夹“通信”中的“设置PG/PC接口”图标， 将出现设置PG/PC接口的对话框，可以安装或删除通信接 口、设置检查通信接口参数等。系统默认值设置为：远 程设备站（S7-200）地址为2，通信波特率为9.6kbit/s， 采用PC/PPI电缆通信（计算机的COM1口），PPI协议。
择PLC的型号。红色标记“× ”表示对选择的 PLC无效。 ?文件更名 对于新建项目文件，点击菜单“文
件”→“另存为”，在弹出的对话框中键入更改名 称。项目存放在扩展名为 .mwp的文件中。主程序的
默认名称为MAIN，任何项目文件的主程序只要一个。
新建项目
? 添加子程序或中断程序 添加子程序（或中断程序）的 方法有3种：
菜单
工具条
局部变量表
引 导 条
指 令 树
输ห้องสมุดไป่ตู้出 窗 口
状态条
程序编辑区
4.项目组成
? 程序块：程序块由可执行的代码和注释组成，代码由主
程序（OB1）、子程序和中断程序组成。 代码被编译并下 载到PLC，程序注释被忽略。
? 数据块：数据块由数据和注释组成。开关量数据块一般 不需要数据块。
? 符号表：用带有实际意义的符号作为编程元件，而不直
? 把PC/PPI电缆的“PC”RS-232端连接到计算机的RS-232通 信口，可以是COM1或COM2中的任一个；
? 把“PPI”RS-485端连接到PLC的任一RS-485通信口，然后拧 紧连接螺钉。
? 设置PC/PPI电缆上的DIP开关，选定计算机所支持的波特率 和桢模式。用DIP的开关1、2、3设定波特率（一般默认值 为9.6kbit/s）。
? 最新的 STEP 7-Micro/WIN 编程软件有 V4.0版，读者可以在西门 子的中文网站下载。
? 双击STEP 7-Micro/WIN 编程软件的安装程序 setup.exe ，根据安 装提示完成安装。进入安装程序时选择英语作为安装过程中的 使用语言
? 完成安装后，用菜单命令“工具”→“选项”打开“选项”对 话框，在“一般”选项卡中选择语言为 中文，使编程环境为中 文状态。
§10.2 程序的编写与传送
1.项目生成
? 新建项目：编程之前，首先要 创建一个项目。用菜单命令 “文件”→“新建” 或工具条 最左边的“新建”按钮，在主 窗口将显示新建的项目文件主 程序区。
新建项目
?确定PLC的型号 右击项目图标，在弹出的对话框中
单击“类型”或用菜单命令“ PLC”→“类型”项来选
? 双击“通信”对话框中的刷新图标，编程软件将会自动 搜索连接在网络上的所有S7-200 CPU站，并为每一个搜 索到的S7-200 建立一个CPU图标。
3.主界面菜单
? 主界面分菜单条、工具条、引导条、输出窗口、 状态条、程序编辑器和局部变量表等几个区 。
? 菜单条有八个功能：文件 、编辑 、视图 、 PLC 、调试 、工具 、窗口 和帮助
? 确定程序结构 ：一般数字量控制系统只有主程序 （OB1），当系统规模较大、功能复杂时，除了主程序外， 可能还有子程序、中断程序和数据块。
接用元件的直接地址，符号地址便于记忆，程序编译后 下载到PLC时，所有的符号地址被转换为 绝对地址。
? 系统块：用来设置系统的参数和系统的组态，系统块中 的信息需要下载到PLC。如果没有特殊要求，可以使用默 认的参数。
4.项目组成
? 状态图表：状态图表用来观察程序执行时用户指定的变 量的值和状态，状态图表并不下载到PLC，仅仅是监控用
户程序运行情况的一种工具。
? 交叉引用表：交叉引用表列举出程序中使用的各操作数 在哪一个程序块的什么位置出现，以及使用它们的指令
助记符。还可以查看哪些内存区域已经被使用，作为位 使用还是字节使用。在运行方式下编辑程序时，可以查 看程序当前正在使用的跳变信号的地址。
? 参数设置：执行菜单命令“工具”→“选项”，在出现 的对话框中次序某一选项卡，可以进行有关项目的参数 设置。
