热⼯测量仪表知识点《热⼯测量仪表》知识点第1章：基础知识难点测量误差的表⽰形式误差产⽣的原因误差的种类掌握测量的基本概念误差的分类仪表的组成及其性能指标仪表的基本误差和允许误差仪表的引⽤误差仪表的精度等级仪表的防爆和防护了解检测技术与仪表的作⽤及发展测量的不确定度第2章：温度测量掌握温标与测温⽅法热电偶测温原理热电偶基本定律(推导和应⽤)热电偶测温补偿原因、原理和⽅法热电阻测温原理热电阻测温引线误差和消除⽅法了解膨胀式与压⼒温度计⼯作原理接触测温误差和对策⾮接触式测温原理和⽅法新型温度传感器第3章压⼒和压差测量掌握：压⼒的基本概念分类液柱式压⼒计⼯作原理（U形管、单管式、斜管式）弹性元件测压原理，各种弹性元件测压类型和范围弹簧管压⼒计测量压⼒特点和应⽤领域压⼒表量程选择⽅法、范围了解：了解其它弹性元件测量压⼒⽅法和原理第4章：机械量测量掌握电容式传感器灵敏度和⾮线性误差计算分析（变极距、变⾯积、变介电常数、差动式）电感式位移传感器⼯作原理（灵敏度、⾮线性误差计算分析）差动式、互感、⾃感式、差动变压器（⼯作原理）零点残余电压产⽣的原因和消除⽅法直流电桥和交流电桥的测量特点调制解调的基本概念电涡流传感器的基本⼯作原理、类型和应⽤场合光敏电阻、光敏晶体管⼯作原理和应⽤场合绝对式和增量式码盘的⼯作原理和区别第5章：流量测量掌握：流量测量现状及其原因分析常见的流量传感器类型节流式流量计的基本结构和⼯作原理和相关系数修正节流式流量计对流体要求常见的标准节流件性能常见的⾮标节流件标准节流装置的计算（两类命题、迭代流程）⽪托管和均速管流量计的基本⼯作原理电磁流量计的基本⼯作原理涡街、科⾥奥利、涡轮、转⼦、靶式流量计⼯作原理第6章：物位测量直读式、静压式、差压式、浮⼒式、称重式液位计⼯作原理汽包⽔位测量的重要意义汽包⽔位测量的难点重量⽔位、实际⽔位、虚假⽔位、⽰值⽔位概念引起汽包虚假⽔位的原因云母⽔位计的基本⼯作原理、引起误差的原因、缺点双⾊⽔位计的⼯作原理、引起误差的原因、信号远传的⽅法电接点⽔位计的⼯作原理和误差分析差压式⽔位计的基本⼯作原理（消除误差的改进⽅式，单室平衡、双室平衡容器）压⼒校正原理和⽅法第7章成分分析炉烟成分分析的重要性和分析⽅法热导式CO2分析仪的基本原理和实现⽅法氧化锆氧量计⼯作原理直插式和抽⽓式的优缺点第8章：检测新技术虚拟仪器基本概念软测量技术概念模糊传感器概念多传感器数据融合概念仪表习题⼀⼀、填空题1.绝对误差在理论上是指和被测量的之间的差值；仪表量程范围内最⼤的绝对误差和量程之⽐称为仪表的，将其去掉％的数值圆整后的数的数值为仪表的。
实验二：弹簧管压力表和压力变送器的校验一、实验目的（1）通过本实验了解各种测压仪表的结构和工作原理。
(2 ) 学习弹簧管压力表的校验方法。
（3）掌握压力标准器----活塞式压力计的使用方法。
二、实验内容校验工业用压力表和压力变送器。
三、仪器与设备0-1.0MPa（1.6级）工业压力表，活塞式压力计（0.05级），0-1.0MPa（0.4）标准弹簧管压力表，电流表，24V直流电源，砝码。
四、准备工作（1）了解各种弹簧管式压力表和液柱式压力计。
图1 校验被校压力表和压力变送器图图2 标准弹簧管压力表校验一般压力表图三实验原理用活塞式压力计校验压力表，依据连通管原理，液体在连通管内的压力处处相等。
活塞式压力计用直接作用在已知活塞面积上的砝码重力来平衡被测压力，从已知活塞面积和砝码重量，既可求得被测压力值。
四校验方法和步骤（1）利用调整螺钉来校准活塞式压力计水平，使气泡水平仪的气泡位于中间位置。
（2）给活塞式压力计充变压器油，装上被校压力表和压力传感器后进行排气。
关闭通活塞盘的切断阀，打开油杯进油阀，逆时针旋转油泵的手轮，将油吸入油泵内。
再顺时针旋转手轮，将油压入油杯。
观察是否有小气泡从油杯中升起，反复操作，直到不出现小气泡时，将手轮左旋到最大开处，关闭油杯内的进油阀。
打开被校压力表和压力传感器的切断阀。
注意切断阀不要打开太大，防止漏油。
另外开始校验前打开通活塞盘的切断阀。
（3）顺时针旋转油泵的手轮，使油压力逐渐上升至0.1MPa，如果使用砝码，在砝码盘上加上相应压力的砝码，使油压力上升直到砝码盘逐渐抬起，到规定高度（活塞杆上有标志线）时停止加压，轻轻转动活塞盘，读取被测压力表的指示值。
增加砝码时，应不断转动手轮，以免底盘下降。
（4）继续加压到0.2MPa，0.3MPa，0.4MPa，0.5MPa压力校验点，重复上述操作，直到满量程为止。
（5）逐渐减压，按上述步骤作下行程校验，记录被校验压力表和压力变送器的示值。
二零一七年，秋第一章 热力学第一定律1—1用水银压力计测量容器中的压力，在水银柱上加一段水，若水柱高1020mm ，水银柱高900mm ，当时大气压力计上的度数为b 755mmHg p =。
求容器中气体的压力. 解：查表可知：21mmH O=9.80665Pa 1mmHg=133.3224Pa 由题中条件可知2H O Hg b1020 mm 9.80665 Pa 900mm 133.3224Pa 755mm 133.3224Pa 230.651 KPa 0.231MPap p p p =++=⨯+⨯+⨯=≈容器 即容器中气体的压力为0。
231MPa 。
1-2容器中的真空度为600mmHg v p =,气压计上的高度是b 755mmHg p =，求容器中气体的绝对压力（用Pa 表示）。
如果容器中的绝对压力不变,而气压计上高度为b 770mmHg p =，求此时真空表的度数（以mmHg 表示）。
解：因为600mmHg=600mm 133.3224Pa=79993.4Pa v p =⨯ b 755mmHg=755mm 133.3224Pa=100658.4Pa p =⨯ 容器中气体的绝对压力为b v 100658.479993.420665Pa p p p =-=-= 若以mmHg 表示真空度，则2066520665Pa=mmHg 155mmHg 133.3224p ==则当气压计高度为b 770mmHg p =时，真空表的读数为770mmHg 155mmHg 615mmHg vb p p p '=-=-=1-3用斜管压力计测量锅炉烟道气的真空度，管子倾斜角30α=︒，压力计使用密度30.8g/cm ρ=的煤油，斜管中液柱长200mm l =，当地大气压力b 745mmHg p =。
求烟气的真空度（mmHg ）及绝对压力。
解:压力计斜管中煤油产生的压力为33sin 0.810kg /m 9.80.2m sin30=784Pa j p gl ρα==⨯⨯⨯⨯︒当地大气压为b 745mmHg=745mm 133.3224Pa/mm=99325.2Pa p =⨯ 则烟气的绝对压力为b j 99325.2Pa 784Pa 98541.2Pa p p p =-=-=若压力计斜管中煤油产生的压力用mmH 2O 表示,则烟气的真空度为22784=784Pa=mmH O=79.95mmH O 9.80665j p1—6气体初态为3110.3MPa, 0.2m p V ==,若在等压条件下缓慢可逆地膨胀到320.8m V =，求气体膨胀所做的功。

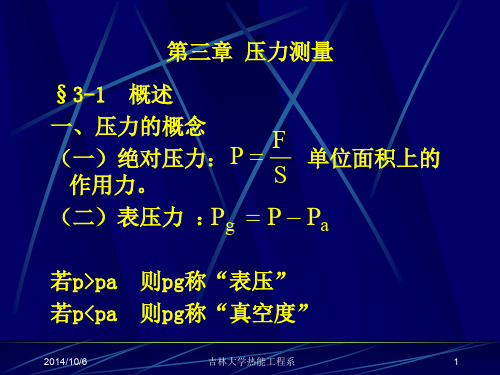

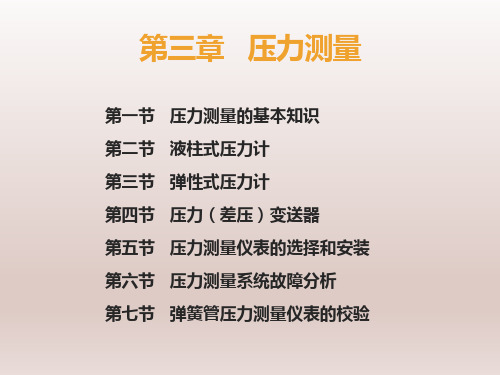

第三月压力测量1.1压力测量的基本概念在物理概念中，压力是垂直作用在单位面积上的力。
是工业生产中的重要参数之一，在压力测量中，常有绝对压力、表压力、负压力和真空度之分。
1、压力指垂直且均匀地作用于单位面积上的力（大气层）。
表达式 F=PS P=F/S=N/m2 1Pa=1N/1m2压力：国际单位：“牛顿”，简称“牛”，符号“N”；压强：国际单位：“帕斯卡”，简称“帕”，符号“Pa ”；换算 1帕（Pa）=1N/㎡；压力是指压强，在中学物理教科书中，将压力和压强作为两个不同的物理量来对待。
但是在热力学、流体力学等专业和工程中，压力和压强是作为一个物理量来对待的。
2、大气压力指地球表面大气自重所产生的压力。
大气压强，标准条件下海平面高度大气压力为101325Pa，这个压力值是由实验得出，初中物理讲过相关内容，称为标准大气压。
这里的大气压理论上是地球表面最大的压力，因为大气也是有重力的，大气的密度越大，重力越大，海平面是地理位置的最低点，也就是海拔高度的基准面，也就是说沿海地区空气密度较大，大气压强也就较高。
3、表压力(相对压力）指以大气压力作零标准（参考压力）表示的压力。
把这块表放置于大气当中，示值应指示零，这块表计在实验室校验与安装于现场使用，它的外部环境都是相同的，条件是均处于同一个大气压下。
4、绝对压力指以完全真空作为零标准（参考压力）表示的压力。
绝对压力=大气压力+表压力图中所指正压、负压均为表压力。
5、负压力指绝对压力低于大气压力时的表压力。
6、常见压力符号常见的压力符号有Pa、PSI、bar、kgf/cm2 。
1）PSI：它是英制单位，也可写作磅力/英寸（bf/in2），常用于进口压力表计。
2）bar：称为巴，是以百万微巴表示的压力量值，即1bar=1×106 dyn/cm2 =1×105Pa。
）kgf/cm2 ：称为工程大气压，定义为质量为1Kg的物质所产生的重力作用于单位面积为1cm2 的压力。
