RS485中继器功能详解1、开关位置2、单进单出3、一进二出4、二进二出5、尺寸：45×128×67，电压：24VDC6、1个RS485最多带32台设备7、最多有9个RS4858、内部图第2种未接地和接地运行的 RS 485 中继器接地或未接地RS 485 中继器为...接地，如果总线段上所有其它节点也以接地电位运行未接地，如果总线段上所有其它节点以未接地电位运行注意如果将PG 连接到RS 485 中继器的PG/OP 插座，总线段1 需接地。
该总线段也已接地，因为PG 中的MPI 已接地，而且RS 485 中继器的PG/OP 插座从内部与总线段1 连接。
RS 485 中继器的接地操作对于RS 485 中继器的接地操作，必须桥接RS 485 中继器顶部的“M”和“PE”端子。
RS 485 中继器的未接地操作对于RS 485 中继器的未接地操作，不要互连RS 485 中继器顶部的“M”和“PE”端子。
另外，RS 485 中继器的电源电压必须未接地① PG/OP 接口②总线段1 的端子③总线段2 的端子④电气隔离总线信号的放大在总线段1 的端口或PG/OP 接口与总线段2 的端口之间产生总线信号放大RS 485 中继器的方框图总线段1 和2 彼此电气隔离。
总线段2 与PG/OP 插座彼此电气隔离。
信号放大–在总线段1 和2 之间–在PG/OP 插座与总线段2 之间打到ON时，A1，B1 进，A1’,b1’出；打到ON时A2，B2 进，A2’,b2’出打到OFF时，A1，B1 和A1’,b1’为常通，A2，B2 和A2’,b2’为常通，可以看成A1，B1，A1’,b1’进，A2，B2，A2’,b2’出，或者A1，B1，A1’,b1’出，A2，B2，A2’,b2’进。
袁工：西门子技术支持：A1、B1进，A2，B2出，具有放大作用。
开关拨到上ON 下ON，中OFF；A1、B1进，A1‘、B1’出，A2、B2出，上OFF，下ON，中OFF；A1、B1进A1‘、B1’出，下面不接，开关上OFF，中ON，下面ON；A1、B1进，A1‘、B1’出，A2、B2出，A2‘、B2’出，开关上OFF，中OFF，下OFF；A1、B1进，A2、B2出，A2‘、B2’出，开关上ON，中ON，下OFF描述:如下表所示为不同接口选择设置。
E485GP RS485光隔离中继器使用说明书E485GP兼容西门子中继器6ES7 972-0AA01-0XA0，是针对PROFIBUS总线设计的RS485高速隔离中继器，适用于PROFIBUS网络、PPI网络、MPI网络、 MODBUS 网络和自由口通信网络等一切RS485网络，对信号进行隔离和放大，当RS485通信距离超过对应波特率所允许的距离时，或网络上的节点数超过允许数量时需使用中继器对信号进行放大。
该产品具有双向延长通信距离、信号流向自动切换、波特率自动适应等特点，产品全部选用抗静电、抗雷击的工业级器件，能稳定工作于恶劣的工业环境。
当连接到总线上的节点数量超过32个或总线段之间的连接电缆超过最大电缆长度（见下表）时，须使用中继器对信号放大。
表一主要技术参数：● 隔离电压：1000V直流或3500V脉冲● 通信速率：0～1.5Mbps自动适应● 最大通信距离：2000米（9.6Kbps）、1500米（19.2Kbps）、800米（187.5Kbps）、200米（500Kbps）、100米（1.5Mbps）● 电源：24VDC 1W直流电源供电● 具有总线开路、短路及空隙故障保护● 内置600W防雷保护器，±15KV ESD（静电）保护● 集成终端和偏置电阻、数据收发指示灯● 工作温度：-40～+85℃● 外形尺寸：85×55×25（长×宽×高），标准导轨安装● 重量：100克工作原理框图：产品外形和端子信号定义：总线段1和2接线端子信号定义编程器PG/OP插座（DB9F插座）信号定义通信线采用PROFIBUS网络电缆（西门子产品号：6XV1 830-0EH10），波特率为100Kbps 以下时也可使用普通屏蔽双绞线（截面积不小于0.35mm2）。
电缆的屏蔽层须接到中继器的FG端子上。
E485GP用作延长通信距离：下面的用法分别将总线段1和总线段2的通信距离延长到规定的长度，根据波特率的不同延长的距离不同，参见表一。

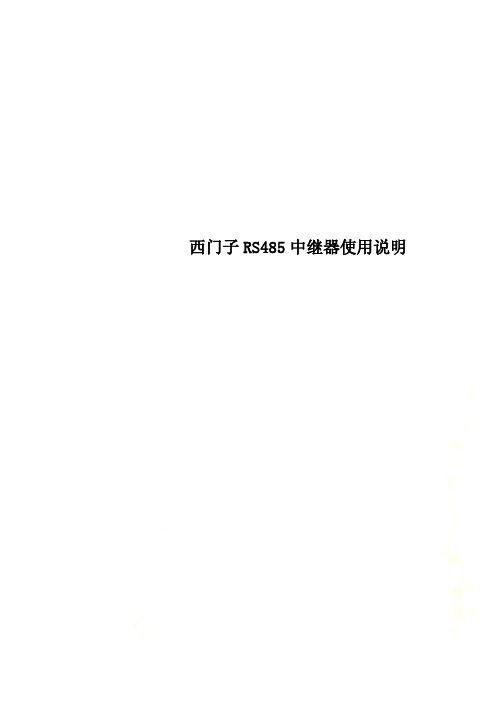

西门子RS485中继器使用说明西门子RS485中继器使用说明显示订货号按照Profibus的规范，当网络中的硬件设备超过32个，或者波特率对应的网络通讯距离已经超出规定范围时，就应该使用Profibus RS485中继器来拓展网络连接。
中继器设备使用起来比较简单，这里仅就使用过程中容易出现问题的地方进行介绍。
1 RS485中继器的介绍首先还是介绍一下RS485中继器的面板：图1 RS485中继器其中：1) RS485中继器的电源端子。
其中“M5.2”是信号线“A、B”的“信号地”；2) 网段1和网段2的电缆屏蔽层接地；3) 网段1的信号线端子；4) 网段1的终端电阻设置；5) 网络开关，用于接通和断开网段1、2；6) 网段2的终端电阻设置；7) 网段2的信号线端子；8) 背板安装弹簧片；9) 用于PG/OP连接到网段1的接口；10) LED 24V 电源指示灯；11) 网段1的工作指示LED；12) 网段2的工作指示LED；注意：M5.2用于信号电压测量时做为参考地，一般不接线。
2 RS485中继器的功能2.1 网段的划分RS485中继器上下分为两个网段，其中A1/B1 和A1’ / B1 ‘ 是网段1的一个Profibus接口，A2/B2 和A2’ / B2 ‘ 是网段2的一个Profibus接口，PG/OP 接口属于网段1；信号再生是在网段1和网段2之间实现的，同一网段内信号不能再生；两个网段之间是物理隔离的，因而RS485中继器除了扩展网段外，还有一个作用就是可以进行网络隔离。
2.2 网络拓扑A1/B1 和A1’ / B1 ‘其实是一个Profibus接口的进口/出口的接线端子，就像Profibus接头的进口/出口一样，因而也涉及到终端电阻的设置问题，这也往往是在使用过程中容易出现错误的地方，这里做个详细的说明：1）中继器做为终端设备的网络拓展图2 中继器的网络扩展连接在这个网络拓扑中，中继器连接了网段1和网段2，由于中继器内部是隔离的，因而做为网段1来讲，中继器就是该网段的一个终端设备，因而在网段1中，应该将Profibus网线接在A1/B1上，同时网段1的终端电阻设置为“On”；而网段2与网段1类似，也需要将电缆连接在A2/B2上，同时终端电阻设置为“On”。
RS485集线器使用说明书（工业级、隔离式一、概述天津三格电子的MS-HUB是一款可通过一路RS-485，一路RS-232为主口扩展出7路RS-485从口的工业级光电隔离型RS-485分配器。
可以有效的实现RS-485网络的中继、扩展与隔离。
采用先进的自动流控技术自动侦测RS-485信号流向。
MS-HUB具备光电隔离功能，电气特性可靠。
每个RS-485口拥有600W TVS防雷保护，使RS-485系统更安全，同时也增加了产品自身的使用寿命。
二、规格与特性电源：宽电源供电，7-36V直流电源，电源带防止反接功能。
接口：上位机接口为一路RS-232，一路RS-485。
下位机接口为7路RS-485。
传输速率：RS-232最高可以达到115200bps；RS-422 、RS-485最高可以达到500Kbps。
速率完全自适应通信方式：RS-232为全双工/ RS-485为半双工。
通信距离：可以达到2000米。
支持点数：每个端口最大32个节点接入。
保护：485 短路保护功能，15KV静电保护，600W浪涌保护，上位机接口和下位机接口具备1KV的隔离，板卡电气特性稳定。
环境温度：-40---60°CMB：130其二二零八零83存储温、湿度：-20---50°C 5%---90%体积：长120mm 宽85mm 高25mm四、LED指示灯POWER：电源指示灯；RS485_1_LED：闪烁表示RS485_1有数据收发；RS485_2_LED：闪烁表示RS485_2有数据收发；RS485_3_LED：闪烁表示RS485_3有数据收发；RS485_4_LED：闪烁表示RS485_4有数据收发；RS48_5_LED：闪烁表示RS485_5有数据收发；RS485_6_LED：闪烁表示RS485_6有数据收发；RS485_7_LED：闪烁表示RS485_7有数据收发；五、装修清单AC220V/DC 9V电源适配器一个，使用说明书一份（销售日期，作为保修的依据），集线器一台。
设置说明
首先按M键，一直到出现如下的界面（我们称之为U3），然后按S键让光标移位，再按+1键即可修改数据，最后，当U⑨闪烁时按+1键可保存。
通讯设置界面
输入说明
1.RS485通讯波特率可选择300，600，1200，2400，4800，9600，19200，38400，
57600；
2.奇偶校验方式包括None－不校验，Odd－奇校验，Even－偶校验三种方式；
3.数据位数可以选择7位或者8位（目前通讯都必须使用8位）；
4.停止位可选择1位或者2位；
5.仪表序号（地址）可以设置为1~255，使用老通讯协议（兼容F77）时为1～99；
6.当不使用485通讯时，必须将通讯协议选择⑧设为0将其关闭。
默认设置
1.通讯协议为2（=新485协议）
2.仪表序号设为001
3.波特率为6，奇偶校验为n，数据位数为8，停止位为1（除非用户指明，否则不要
修改）
通讯协议说明
1.老协议：发送序号方式；〔读数发送：B1 B0〕
2.新协议：7E…7E方式；〔读数发送：7E 01 01 01 01 0100 21 00 0000 73E8 7E〕
3.MODBUS：目前支持RTU模式〔读数发送：01 03 07 D6 00 06 25 44〕。
RS485Hub-S4+四通道RS485隔离集线器产品数据手册RS485Hub-S4+四通道RS485隔离集线器产品数据手册1.产品概述1.1 产品简介RS485Hub-S4+是一款四通道RS485隔离集线器，用于实现RS485总线的多通道数据传输和隔离保护。
它可以同时连接多个RS485设备，提供稳定可靠的数据传输和保护。
1.2 主要特性- 四通道RS485接口，支持同时连接多个RS485设备。
- 支持RS485全双工通信模式，数据传输速率高达115200bps。
- 采用隔离电压高达3000V，提供可靠的隔离保护。
- 支持多种工作模式，包括点对点、多点和星型拓扑结构。
- 支持自动流量控制和错误检测，提高数据传输的稳定性和可靠性。
- 提供丰富的工作指示灯，便于用户了解设备的工作状态。
2.硬件规格2.1 通信接口RS485Hub-S4+提供四个带有隔离电路的RS485接口，用于连接RS485设备。
每个接口可同时支持RS485全双工通信。
2.2 隔离电压RS485Hub-S4+采用高达3000V的隔离电压，可有效隔离RS485总线和设备，提供可靠的隔离保护。
2.3 工作电源RS485Hub-S4+支持广泛的工作电源范围，包括DC 9V至30V和AC 100V至240V。
2.4 尺寸和重量RS485Hub-S4+尺寸为100mm×80mm×30mm，重量为200g。
3.使用方法3.1 连接设备将RS485Hub-S4+的RS485接口与要连接的RS485设备进行连接。
确保连接正确，每个设备的A和B线连接正确。
3.2 设置参数根据实际需求，设置RS485Hub-S4+的工作模式和通信参数。
可通过设备上的DIP开关或调节电位器进行配置。
3.3 供电使用适配器或直接接入电网，将电源连接到RS485Hub-S4+的电源接口。
确保电源稳定并符合要求。
4.软件支持4.1 驱动程序安装根据所连接的RS485设备，安装相应的驱动程序。
KEANRS-485通讯控制器说明书郑州可安电子科技有限公司一、用途用于多台主控设备（如矩阵、硬盘录象机）要求对同一前端设备（如云台解码器）进行控制，及控制优先级有要求，主控优先的场合。
二、类型三、功能及特性1．功能一路主控、四路副控RS-485接口，接矩阵、硬盘录象机等主控设备四路控制总线RS-485接口，接被控设备如云台控制解码器等。
RS-485接口可驱动64个节点。
主控优先级高，四路副控优先级相同。
当主控控制时，优先占用控制总线，同时封闭副控，其总线占用保持时间可调（7、14、20秒），主控停止控制时，将继续占用控制总线直至该时间延时结束，以便于在该时间段内主控连续控制；当副控控制时，若主控发来控制命令，主控将抢占控制总线。
2．特性传输距离远：本设备RS-485控制总线接口经过严格测试，双向传输可达2000米（9600 baud）以上。
主、副控与控制总线接口间光电隔离，极大增强通讯的抗干扰能力并保护后端设备（矩阵、DVR等）。
配有收发指示灯动态显示各接口工作状态，便于数据通讯系统的工程调试及设备故障诊断。
所有控制逻辑为硬件自动完成，零延时自动收发转换。
RS-485接口抗雷击和ESD静电保护。
四路控制总线，方便满足RS－485布线规范。
由于RS－485为总线结构，要求各挂接设备与总线连接线尽量短，不能连接成星形分支结构，否则会造成信号反射，影响通讯可靠性。
而实际应用中监控设备往往比较分散，要满足以上布线要求或十分困难、或增加工程成本，四路通讯适配器，提供四条独立的RS－485总线驱动，既提高了可靠性又方便地解决工程布线难题。
四、使用说明1.电源AC220V供电。
2.通讯线MAIN接主控；SUB-1～SUB-4接副控；CNTRL-1～CNTRL-4接被控设备。
RS－485接口与与其他设备连接时，A(+)，B(-)相对连接（即A接A，B接B）。
若二端地电位差小于1V，GND线可不连，否则应将二端地(GND)。
摘要：阐述了RS-485总线规范，描述了影响RS-485总线通信速率和通信可靠性的三个因素，同时提出了相应的解决方法并讨论了总线负载能力和传输距离之间的具体关系。
关键词：RS-485 现场总线信号衰减信号反射当前自动控制系统中常用的网络，如现场总线CAN、Profibus、INTERBUS-S以及ARCNet的物理层都是基于RS-485的总线进行总结和研究。
一、EIA RS-485标准在自动化领域，随着分布式控制系统的发展，迫切需要一种总线能适合远距离的数字通信。
在RS-422标准的基础上，EIA研究出了一种支持多节点、远距离和接收高灵敏度的RS-485总线标准。
RS-485标准采有用平衡式发送，差分式接收的数据收发器来驱动总线，具体规格要求：接收器的输入电阻RIN≥12kΩ驱动器能输出±7V的共模电压输入端的电容≤50pF在节点数为32个，配置了120Ω的终端电阻的情况下，驱动器至少还能输出电压1.5V（终端电阻的大小与所用双绞线的参数有关）接收器的输入灵敏度为200mV（即（V+）-（V-）≥0.2V，表示信号“0”；（V+）-（V-）≤-0.2V，表示信号“1”）因为RS-485的远距离、多节点（32个）以及传输线成本低的特性，使得EIA RS-485成为工业应用中数据传输的首选标准。
二、影响RS-485总线通讯速度和通信可靠性的三个因素1、在通信电缆中的信号反射在通信过程中，有两种信号因导致信号反射：阻抗不连续和阻抗不匹配。
阻抗不连续，信号在传输线末端突然遇到电缆阻抗很小甚至没有，信号在这个地方就会引起反射，如图1所示。
这种信号反射的原理，与光从一种媒质进入另一种媒质要引起反射是相似的。
消除这种反射的方法，就必须在电缆的末端跨接一个与电缆的特性阻抗同样大小的终端电阻，使电缆的阻抗连续。
由于信号在电缆上的传输是双向的，因此，在通讯电缆的另一端可跨接一个同样大小的终端电阻，如图2所示。
RS232/RS485/RS422光电隔离转换器使用手册一、概述本转换器是一种多功能RS-232/RS485/RS422接口转换器。
该产品配有外接电源，光隔2KV以上。
具有体积小、传输距离远、速率高、性能稳定等特性。
可广泛应用于工业自动化控制系统、一卡通、门禁系统、停车场系统、自助银行系统、公司员工出勤系统、公路收费站系统等。
是一种性能价格比优良的数据接口转换产品。
内部无需开关设置，可支持32个节点/128个节点型号选择。
二、性能参数1、RS485/422端外接9V/350mA电源。
光电隔离2KV。
RS232开关电源隔离供电。
2、工作方式为同步双工传输。
3、传输介质需采用屏蔽双绞线，线径要求在0.75mm以上.4、传输速率为0-115200bps5、传输距离为1500m(100Kbps时)6、可支持32个节点或128个节点7、工作环境为-20℃到70℃,相对湿度为5%到95%.8、外形尺寸115mmX55mmX23mm三、图形四、连线示意图1、RS485两线连接：图二2、RS-422四线连接：图三五、安装和应用本产品采用DB-9通用输入头并配DB-9至DB-9交叉连接线，方便与电脑RS-232口连接。
输出配连接、拆卸方便的接线柱。
本转换器支持：1、点到点；一点对多点的半双工两线通信模式(485模式) ，见图二2、点到点；一点对多点的全双工四线通信模式(422模式) ，见图三注意：在半双工接线时，为了防止信号的反射干扰，需在线路的终端接一个120欧的匹配电阻。
六、故障及排除RS485不能通信：1、Power LED不亮：检查电源适配器连接及供电是否正常。
2、RS485 LED不亮：A、检查电脑COM口设置是否正确。
B、检查COM口至转换器间转线是否连好。
3、RS485 LED亮但不能通信：检查485输出连线是否正确(485+；485-是否一一对应) 。
检查485输出总线是否短路。
RS422不能通信：1、Power LED不亮，检查电源适配器连接及供电是否正常。
PROFIBUS DP RS-485用户安装指南1 引言本指南适用于PROFIBUS DP（和以前的PROFIBUS-FMS）系统。
它描述安装PROFIBUS DP系统时应遵循的、已经在实践中得到证明是有效的公用规程。
然而，还必需遵循现场总线设备供应商规定的安装指示以及符合相关安全规则。
本指南不适用于PROFIBUS-PA。
PROFIBUS-PA是本质安全系统，其安装指南适用于有爆炸危险区域的安装。
为了桥接较长距离和在大范围内应用（电隔离，雷击），建议使用光纤光导电缆进行数据传输。
以下的安装指南仅适用于使用铜质电缆（RS 485）进行数据传输。
此外，郑重建议PROFIBUS设备操作人员最好使用已通过PROFIBUS用户组织认证的现场总线设备及元件。
已经认证的产品通过了专家们执行的广泛测试，证明了在与其它制造商的PROFIBUS设备联合工作时，它们与PROFIBUS标准（IEC 61158-类型3）的符合性。
PROFIBUS DP的数据传输是基于RS 485标准的。
PROFIBUS-DP使用的相关特性在PROFIBUS标准的有关部分中进行了描述，并在以后的实际例子中表现出来。
为了完整性的缘故，还简要描述了使用光纤光导电缆进行数据传输（其细节见有关章节）。
（注：EIA RS 485 =电子技术联合会，多点接口）2 规划设计PROFIBUS安装在规划设计安装时，除了主要由每台机器和现场总线设备的位置所决定的安装和构造因素外，还必须遵循PROFIBUS标准所描述的PROFIBUS设备的物理规则。
2.1通用信息表2-1中，列出了有关PROFIBUS DP安装的设备布置尺寸的通用信息，包括装备设计者所用的重要参数。
正如PROFIBUS RS485规范所描述的那样，每一个总线网段最多可连接32台有源设备。
为了能够连接更大量的PROFIBUS DP站，则必需将总线分成若干个网段。
然后，每个网段可以使用具有放大和刷新数据信号能力的中继器来相互连接。
西门子S7-200/300 PLC的远距离隔离通信方案由西门子S7-200PLC组成的RS485通信网络其最大通信距离为500米，可挂接32个节点，距离超过500米时需在RS485总线上加装RS485中继器，为方便接线，每个PLC的通信端口需安装总线连接器，网络的两端需配接终端电阻。
这是一种常规的通信方案，有以下几个缺点：1、当距离超过500米时，需增加RS485中继器来延长通信距离，而中继器需要供电，这对于有些无供电条件的场合，如野外、油田、海底等将带来很大麻烦。
2、整个通信网络是非隔离的，抗干扰能力较差，特别是当网络上连接有变频器通信时容易造成误码和死机。
3、由于通信网络是非隔离的，当有雷电或其它较强的瞬变电压干扰作用于网络上时势必造成网络上的全部PLC损坏，带来重大的损失！采用德阳四星电子研制PFB-G总线隔离器或CAN-485G远程驱动器可以很好的解决以上问题：一、采用PFB-G隔离器达到2公里通信距离：通过在每台PLC的通信口安装PFB-G总线隔离器，如下图所示，无中继器时可实现最大通信距离为2公里（9600bps时），最多站点数量为160个，如距离超过2公里可在网络中加装RS485中继器（型号：E485GP），PFB-G的最高通信速率为12Mbps，可用于PROFIBUS 网络、PPI网络、MPI网络和自由口通信网络等一切RS485网络，特别适用于干扰较大的恶劣环境，由于光电隔离解决了各个节点由于地电位差带来的经常损坏通信口的问题，并使通信中的干扰减小到最小，特别是当网络中有变频器通信时效果更为明显。
如总线上需挂接变频器通信，为便于安装和接线，可将PFB-G换成BH-485G隔离器，将变频器的RS485口经BH-485G隔离后再和总线相连，这种方案可以很好的解决PLC与变频器通信时的干扰和死机问题！二、采用CAN-485G远程驱动器达到5公里通信距离：通过在每台PLC的通信口安装CAN-485G远程驱动器，如下图所示，无中继器时可实现最大通信距离为5公里（9600bps时），这可能是目前无中继器时铜线传输的最大距离，CAN-485G是隔离的透明传输驱动器，该产品并未使用CAN协议而采用了透明传输方式，因此使用CAN-485G后并不需对原有软件作任何修改！CAN信号与RS485信号相比有诸多优点，读者可参看网站的相关文章。
目次1前言 (2)2RS-485简介 (2)2.1RS-485的规范 (2)2.2RS485应用中常见的问题 (3)2.2.1 最多可带收发器（即节点数）的数目 (3)2.2.2关于终端匹配 (4)2.2.3引出线（分支）的长度 (5)2.2.4关于偏置电阻 (5)3PROFIBUS-DP总线应用说明 (8)3.1标准最大配置 (8)3.2支持的传输速率 (8)3.3传输介质 (8)3.4传输线最大距离 (9)3.5长距离时节点数的计算 (9)3.5.1FM1模块的数据量 (9)3.5.2MACS系统数据交换周期的概念 (10)3.5.3数据交换周期的工程应用 (10)3.6重复器与终端匹配器的应用 (11)3.7通过重复器改变网络拓扑结构 (11)P rofibus-DP总线Profibus-DP 总线1前言目前用于过程控制的多种通讯协议中Profibus-DP、Arcnet、和CAN 的物理层均是RS-485规范。
本手册围绕RS-485的理论和应用要点，对Profibus-DP的物理层进行工程应用上的说明。
读者如果熟悉第2节内容，可以跳过不阅。
2RS-485简介2. 1 RS-485的规范RS-485标准采用平衡式发送，差分式接收的数据收发器来驱动总线，是EIA制定的一种支持多节点、远距离和接收高灵敏度的串口总线标准。
其具体规范如表1。
表1 RS-485电气规范2.2 RS485应用中常见的问题2.2.1 最多可带收发器（即节点数）的数目RS485允许连接的收发器数标准并没有规定，但规定了最大总线负载为32个单位负载（UL），每单位负载的最大输入电流为1.0mA/-0.8mA，相当于约12K欧。
实际信号在电缆的传输过程中受传输衰减、信号反射、带载能力的影响。
因此直接所带的节点数目有限。
为了扩展节点数目，一般有两种做法，其一是采用重复器，通过重复器的信号整形、放大、转发，将节点数目扩大。
另一个是增加收发器的输入电阻，例如输入电阻为48K欧以上（1/4UL），节点数就可以增加到128个。
迷你型PROFIBUS中继器PFB-R用户手册德阳四星电子技术有限公司版权所有 侵权必究目录前言 (3)版权声明 (3)版本信息 (3)产品包括 (3)一、PROFIBUS网络的基本特点 (4)二、四星电子迷你型PROFIBUS中继器的主要用途和特点 (5)三、产品特性及主要技术参数 (7)四、外部结构及管脚定义 (7)五、内部原理框图 (9)六、四星电子迷你型PROFIBUS中继器的应用方案 (10)七、常见问题解答 (12)八、订货信息 (14)前言感谢您使用德阳四星电子技术有限公司出品的系列现场总线网络产品。
使用前请务必仔细阅读此用户手册，你将领略其有趣的功能和简洁的使用方法。
本用户手册将详细介绍四星电子出品的迷你型PROFIBUS中继器PFB-R的使用方法。
之前四星电子还生产一款与此外形相似型号为PFB-G的产品，它是PROFIBUS隔离器。
本产品主要用于PROFIBUS、MPI、PPI现场总线网络，将RS485信号进行隔离和中继放大以延长通信距离和增加站点数，或改变PROFIBUS/MPI/PPI网络的拓扑结构。
本装置直接插在设备的DP插座上即可工作，安装方便不占空间，以方便工程现场的安装布线、增加网络的传输距离和站点数量为目的, 同时还具有网络隔离和信号指示诊断功能。
请用户按照用户手册中的技术规格和性能参数进行操作，本公司不承担由于用户操作不当造成的财产损失或人身伤害责任。
本公司有权在未经声明前根据技术发展的需要对本手册内容和产品功能进行更改。
版权声明本手册版权属于德阳四星电子技术有限公司所有，任何人和机构未经本公司书面同意进行全部或部分的内容复制将承担相应的法律责任。
版本信息文档名称：《迷你型PROFIBUS中继器用户手册》版本：V3.8修改日期：2011年05月13日产品包括1、PFB-R 1台。
2、光盘1张（内含用户手册等，本产品不需任何软件或驱动程序。
）一、PROFIBUS网络的基本特点现场总线PROFIBUS-DP的物理层采用的是RS485接口技术，是目前应用最普遍的一种总线。
485中继器使用入门PROFIBUS协议规定了在不同传输率的情况下一个总线段的最大电缆长度。
现场使用PROFIBUS通信的过程中，经常出现要保证一定的传输率，但是总线却超出规定长度的问题，在这种情况下就需要使用RS485中继器。
中继器要增距离，上下之间才可以。
一根总线不接撇，电阻打到ON那里。
MODE开关最要紧，不能拨到OFF里。
第一句话说的是中继器只有在上下总线段间起放大作用。
如图1所示，中继器可以接4根DP电缆，分别对应的端子为A1B1，A1’B1’和A2B2，A2’B2’，其中A1B1，A1’B1’为总线段1，A2B2，A2’B2’为总线段2。
只有总线段1和总线段2之间的数据信号才会放大，从其内部电路图（图2）也可看出，端子号带撇的端子只是短接，因为左右之间短接同一个信号，所以没有信号放大作用。
图1图2第二句话是说的中继器上终端电阻的设置问题。
从图1中可以看到，中继器上有两个终端电阻S1和S2，分别对应总线段1和总线段2。
从图2中可以看出，终端电阻如果拨到ON的位置的话，会在总线AB之间接入一个电阻，同时会将端子号带撇的端子与同组的端子断开。
因此，如果中继器是本网段总线上最后一个站点的话，应将DP总线接入端子号不带撇的端子上，同时将终端电阻拨到ON的位置。
如总线只接A1B1，终端电阻S1就要拨到ON位置。
如只接到A2B2，那么终端电阻S2就拨到ON。
如果一个总线段的4个端子都接线了，那么对应的终端电阻就不激活。
通过下面几幅图说明中继器能够延长的电缆长度以及不同接线方式下终端电阻的设置（假设传输率是在1.5Mbps）。
图3图4图5第三句话最好理解，中继器最中间的MODE开关，是中继器工作的开关，如果拨到OFF位置的话，总线段1和总线段2之间是完全隔开的，之间根本没有信号通过也就没有信号放大功能。
RS485总线标准是工业中（考勤，监控，数据采集系统）使用非常广泛的双向、平衡传输标准接口，支持多点连接，允许创建多达32个节点的网络；最大传输距离1200m，支持1200 m时为100kb/s的高速度传输，抗干扰能力很强，布线仅有两根线很简单。
4 R0 g/ G7 d- wRS485通信网络接口是一种总线式的结构，上位机（以个人电脑为例）和下位机（以51系列单片机为例）都挂在通信总线上，RS485物理层的通信协议由RS485标准和51单片机的多机通讯方式。
由于RS-485是从RS-422基础上发展而来的，所以RS-485许多电气规定与RS-422相仿。
如都采用平衡传输方式、都需要在传输线上接终接电阻等。
RS-485可以采用二线与四线方式，二线制可实现真正的多点双向通信。
下面介绍以下rs485通讯接口定义的标准) s,1.英式标识为TDA(-) 、TDB(+) 、RDA(-) 、RDB(+) 、GND2.美式标识为Y 、Z 、A 、B 、GND3.中式标识为TXD(+)/A 、TXD(-)/B 、RXD(-) 、RXD(+)、GNDrs485两线一般定义为:"A, B"或"Date+,Date-" 6 m/ f3 g) c3 w- }7 W* N+ @即常说的：”485＋，485－”rs485四线一般定义为：7 x( M:"Y,Z,A, B,"6 s6 ^! Q) x( f" x) o3 U; e/ U一般rs485协议的接头没有固定的标准，可能根据厂家的不同引脚顺序和管脚功能可能不尽相同，但是官方一般都会提供产品说明书，用户可以查阅相关rs485管脚图定义或者引脚图% _'上图中rs232转rs485电路中hin232（max232可以起到同样的作用但是要贵一点）起到转换pc端rs232接口电平的作用，然后把信号由max485这个芯片转换成485电平由AB两根线输出，如果接上双绞线信号rs485总线接口的信号的通信距离至少是1千米远。
PFB-G
专利产品侵权必究
声明：本产品已于2005年2月2日获得中国实用新型专利，专利号：ZL 2004 2 0033060.5，四星电子保留对侵犯本专利权的生产厂家、个人和系统集成商追究法律责任的权利！
PFB-G 光电隔离型PROFIBUS RS485 总线连接器使用说明书PFB-G 也称为隔离的PROFIBUS RS485 总线连接器，是四星电子独创的用于西门子S7 系列PLC 和各种PROFIBUS 总线产品的隔离的网络总线连接器。
四星电子独特的隔离技术实现了在一个很小的网络插头内对RS485 信号的高速隔离，还具有± 15kV 的高ESD 保护功能和600W 防雷击保护器的防故障安全措施，是具有苛刻要求的工业应用的理想选择。
PFB-G 可用于PROFIBUS 网络、PPI 网络、MPI 网络和自由口通信网络等一切RS485 网络，特别适用于干扰较大的恶劣环境，由于光电隔离解决了各个节点由于地电位差带来的经常损坏通信口的问题，并使通信中的干扰减小到最小，特别是当网络中有变频器通信时效果更为明显。
PFB-G 的结构和使用方法与西门子非隔离的总线连接器完全相同，数据无延时透明传输，可直接替代传统的非隔离总线连接器。
主要技术参数：
•隔离电压：1000VDC（最高可做到3000VDC，订货时需声明），电源对RS485和RS485对RS485全隔离
•电源：自动选择PLC 的编程口或PROFIBUS-DP 插座（DB 9F ）的7 脚（+ ）和2 脚（- ）提供的24VDC 电源供电或6 脚（+ ）和5 脚（- ）提供5VDC 电源供电，功耗＜0.5W 。
（注 1 ）
•通信速率：0 ～10Mbps 无延时自动适应
•最大通信距离：3500 米（4.8Kbps ）、2000 米（9.6Kbps ）、1500米（19.2Kbps）、800 米（187.5Kbps ）、200 米（500Kbps ）、100米（1.5Mbps、3Mbps）、50米（6Mbps）
•一段总线上最多可挂32 个PFB-G ，通过加装RS485 中继器可增加至数百个站点
•内置防雷击浪涌保护器，可重复性浪涌容量：Ipp= 100A （10/700us ，4KV ）符合标准：ITU-TK20/21 、VDE 0433
•± 15KV ESD （静电）保护
•自恢复过流保护，RS485 端口能承受高达60V 的电源电压引起的持续过电流
•集成终端和偏置电阻、数据收发指示灯
•工作温度：-40 ～+ 85 ℃
•外形尺寸：80 × 16 × 40 （长×宽×高）
•重量：40 克
工作原理：
如图所示：PLC 通讯口的RS485 信号经RS485 电路匹配后送入光电隔离电路对信号进行光电隔离，隔离后的信号经数据流向自动控制电路处理后，由工业级ESD 保护的RS485 芯片输出标准的RS485 信号；反之，信号的输入过程与输出过程大致相同。
本产品采用了双路输入和输出的微型DC/DC 隔离电源，实现了24VDC 电源输入、5VDC 电源输入、PLC 側的RS485 电源和总线側的RS485 电源的全部隔离，安全性更高，噪声更低。
本产品将自动选择24VDC 或5VDC 电源供电。
产品的结构和安装：
PFB-G 的结构和安装接线完全与西门子非隔离的总线连接器（6ES7 972-0BA12-0XA0 ）相同，安装前请确认PLC 或PROFIBUS 设备的RS485 口的DB9F 插座的7 脚和 2 脚间有24VDC 电源输出，或 6 脚和 5 脚间有5VDC 电源输出，否则不能使用本产品！
PFB-G 应直接插到PLC 或PROFIBUS 的DB9F 插座上，在PFB-G 和PLC 的DB9F 插座之间不能有延长电缆，也不能串入其它总线插头。
下图是网络两端的PFB-G 的接线和设置：
图中：
1 、终端电阻设置开关，网络的二个终端拨到“ on ”。
2 、双色发光二极管数据收发指示灯，红色：PLC 发送数据；绿色：PLC 接收数据，波特率越高，发光二极管闪烁频率越快，亮度越弱。
3 、PROFIBUS 总线电缆。
4 、RS48
5 接线端子，网络中间的PFB-G 接A1 （RS485 信号负，绿色）、B1 （RS485 信号正，红色），A2 （RS485 信号负，绿色）、B2 （RS485 信号正，红色）。
网络中间的PFB-G 的接线和设置如下图所示：
PROFIBUS 网络电缆：
通信线采用PROFIBUS 网络电缆（西门子产品号：6XV1 830-0EH10 ），波特率为100Kbps 以下时也可使用普通双绞线（截面积不小于0.35mm 2 ）。
PFB-G 隔离器与第三方设备的连接：
PFB-G 可直接与第三方设备（如计算机、触摸屏、变频器等）的RS485 通信口相连，为抑制干扰、保护接口防止烧口，第三方设备的RS485 通信口可加装BH -485G 隔离器，如通信口为RS232 ，则需使用FS -485G 转换器作RS232 到RS485 的隔离转换。
当通信距离超过对应波特率下的规定距离时或一段总线上的RS485 站点数量超过32 个时，需在总线上安装中继器（型号：E485GP ）以延长通信距离或增加站点数量。
注 1 ：2006 年8 月以前生产的PFB-G 隔离器需PLC 或PROFIBUS 的DB9F 插座的7 脚和2 脚提供24VDC 电源，2006 年8月以后的产品改进为自动选择DB 9F 插座的7 脚和2 脚上的24VDC 电源或 6 脚和5 脚上的5VDC 电源，这样一来就可适用于所有厂家的PROFIBUS 接口。
改进后的产品在接线端子下方标注有“ PFB-G-1 ” 字样。
PFB-G安装在S7-300PLC上。
