防水板施工方案

自粘式防水板工艺

1、前言

在我国已证实自粘式防水板是一种极具发展前景的新型防水材料，具有低温柔性、自愈性、及粘结性能好的特点，可常温施工、施工速度快、且符合环保要求。尤其是不用热熔法施工，免去火灾之忧，更为可喜的是可在潮湿基面上施工。乐悟新材料【自粘式防水板】价格，该产品耐低温性能好，是地铁、隧道和不可动火现场最佳的防水、防潮和密封材料，还适用于管道的防水、防腐工程。

自粘ECB防水片材是在ECB片材表层上经严格的热合工艺，均匀附着一定厚度的粘结物构成。它既保持ECB片材高力学性能与耐腐蚀特性及防渗透和防穿透性外还能适应自粘预铺设，湿粘结施工工艺的要求。这是我公司集多年防水施工的经验，自主创新研制开发的新型防水材料，具有一定的技术优势与市场广阔性。尤其是在大型地下构筑物防水工程中其特性将更加显著。

2、产品分类

ECB-1.5-2-1 单面自粘防水片材

ECB-1.5-2.2-2 双面自粘防水片材

注：1.5表示母材ECB厚1.5mm

2与2.2表示自粘ECB片材厚度为2mm,2.2mm

1与2表示单、双面自粘ECB片材

材料特点

1、粘结力强，片材与片材搭接后融为一体，搭接处的剪切、剥离强度都大于母材自身。

2、具有独特的“自愈”功能，施工时能自行愈合。

3、片材与基层具有良好的粘结性能，使粘结材的高分子聚合物与水泥水化物形成互穿互透，一旦出现局部破损所引起的渗漏，只局限在渗透点范围内，因此可有效防止片材出现“串水”现象，避免防水层整体或部分失效。

适用范围

自粘ECB防水片材广泛适用于隧道、地铁、大型水利、港口码头等地下防水工程以及工业与民用建筑的防水、防渗。

注意事项

1、启封后未用完的基层处理剂及密封膏应密封保存，以防挥发失效。

2、在储存期内基层处理剂可能出现少量沉淀，属正常现象，搅拌均匀后可正常使用。

3、当施工间歇较长或现场环境灰尘较多时，宜用基层处理剂将卷材搭接部位清洁后，再进行下一步施工。

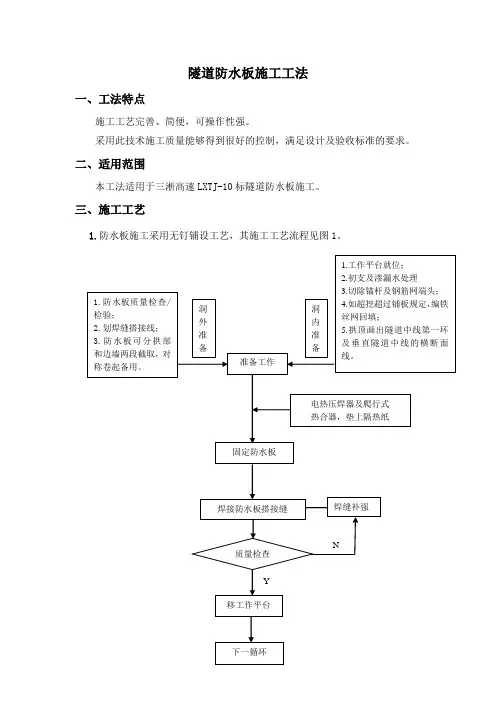

隧道防水板施工工法

一、工法特点

施工工艺完善、简便，可操作性强。

采用此技术施工质量能够得到很好的控制，满足设计及验收标准的要求。

二、适用范围

本工法适用于三淅高速LXTJ-10标隧道防水板施工。

三、施工工艺

1.防水板施工采用无钉铺设工艺，其施工工艺流程见图1。

N 1.防水板质量检查/检验；

2.划焊缝搭接线；

3.防水板可分拱部和边墙两段截取，对称卷起备用。 1.工作平台就位；

2.初支及渗漏水处理

3.切除锚杆及钢筋网端头；

4.如超挖超过铺板规定，编铁丝网回填；

5.拱顶画出隧道中线第一环及垂直隧道中线的横断面线。 准备工作 洞

外

准

备 洞

内

准

备

电热压焊器及爬行式

热合器，垫上隔热纸

固定防水板

焊缝补强

Y

移工作平台

下一循环 焊接防水板搭接缝

质量检查

图1 隧道防水板施工工艺流程图

2.1施工准备

⑴洞外准备：检验防水板质量，用铅笔划焊接线及拱顶分中线，按每循环设计长度截取，对称卷起备用。

⑵洞内准备：铺设台架行走轨道；施工时采用两个作业台架，一个用于基面处理，一个用于挂防水板，基面处理超前防水板两个循环。

⑶断面量测：测量断面，对隧道净空进行量测检查，对个别欠挖部位进行处理，以满足净空要求；同时准确测放拱顶分中线。

⑷基面处理：

①局部漏水采用注浆堵水或埋设排水管直接排水到边。

②钢筋网等凸出部分，先切断后用锤铆平抹砂浆素灰（如下图）。

有凸出的管道时，用砂浆抹平（如下图）。

锚杆有凸出部位时，螺头顶预留5mm切断后，用塑料帽处理（如下图）。

切断用锤打砂浆素灰抹面切断面要平整用砂浆填死初期支护界面切断5mm以上切 断螺栓盖帽塑料帽保护砂浆

③初期支护应无空鼓、裂缝、松酥，表面应平顺，凹凸量不得超过±5cm（如下图）。

2.2．铺设防水板

防水板超前二次衬砌10～20m施工，用自动热焊机进行焊接，铺设采用专用台车进行。

⑴铺设前进行精确放样，弹出标准线进行试铺后确定防水板一环的尺寸，尽量减少接头。

1 ECB防水板施工补充方案

一、防水工程概况

本工程为京津城际延伸线XXX站站房工程，站房防水等级为一级，不允许渗水，结构表面无湿渍。结构防水遵循“以防为主、刚柔结合、多道防线、因地制宜、综合治理”原则，以钢筋混凝土结构自防水为根本，施工缝、变形缝等接缝防水为重点，辅以附加防水层加强防水，做到地下防水施工万无一失。

本方案主要针对单面自粘式ECB卷材防水（防水板）的施工方法进行介绍。

二、编制依据

1、XXX站站房工程施工图纸（隧-05）；

2、国家标准《地下工程防水技术规范》（GB 50108-2008）；

3、国家标准《地下防水工程质量验收规范》（GB 50208-2002）；

4、铁路隧道防排水施工技术指南（TZ 331-2009）

5、《铁路隧道防水材料暂行技术标准》（JC830-2000）

6、科技基【2008】21#文

7、《建筑施工手册》

三、作业准备

2.1内业技术准备

在开工前组织技术人员认真学习实施性组织设计，阅读、审核施工图纸，根据2012年

1月最新版图纸（XXX站房施 遂-05）澄清有关技术问题，熟悉规范和技术标准。制定施工安全保证措施，提出应急预案。对施工人员进行技术交底，对参加施工人员进行上岗前技术培训。

2.2 外业技术准备

1）基层处理

底板垫层上无脚印即可进行基层处理，先处理侧墙后处理基层，清除过程中要特别注意清除各种尖锐物体及砂石、灰尘等物；地连墙不能有明水，基层要平整、坚实，无突起的石子、钢筋头及注浆管等尖锐物。突起鼓包部分只允许平缓变化。

所有阴阳角部位采用1：2.5水泥砂浆倒角，阴角可做成5cm×5cm的倒角，阳角可采用水泥砂浆圆顺处理，R≥30cm。阴阳角部位需特别注意地连墙与底板垫层结合处、降水井、格构柱及塔基桩与底板垫层结合处。

支撑梁腰梁位置破除后做基层处理时，接驳器位置要从端部割除，后进行抹灰找平。

以上工作由主体结构队伍施工完成以后交接给防水队，防水队在施工过程中发现不符合

金华至温州铁路扩能改造工程站前工程Ⅱ标

坑口西隧道防水板施工

工艺试验专项施工技术方案

编制：

复核：

批准：

中铁二十四局集团有限公司

金温扩能改造工程指挥部

1 目 录

1编制依据 .................................................................................................................................... 1

2试验范围及目的 ...................................................................................................................... 1

2.1试验范围 ....................................................... 1

2.2试验目的 ....................................................... 1

3工程概况 .................................................................................................................................... 1

3.1线路及设计概况 ................................................. 1

3.2水文地质条件 ................................................... 2
