自动喷水灭火系统的检测与维保案例分析

自 动 喷 水 灭 火 系 统 维 保 测 试 规 程1 总则1.1 为了保证建筑自动喷水灭火系统正常有效运行，确保系统各项功能及消防要素持续受控，规范维保人员测试行为，制定本规程。

1.2 本规程规定了自动喷水灭火系统测试的一般规定、测试项目及分类、技术要求、测试方法： 维保方法：和测试规则。

1.3 本规程测试项目的分类是根据被检项目在整个自动喷水灭火系统中，对系统运行所起作用的重要程度确定的。

A类项（关键项）：系指直接关系自动喷水灭火系统运行功能和可能对人身 安全造成危害的项目。

B类项（主要项）：系指对自动喷水灭火系统的工程质量有重要影响，可能间接影响系统功能的项目。

C类项（一般项）：系指对自动喷水灭火系统工程质量有轻微影响，消防规范、标准中规定要测试的项目。

2 测试项目及分类建筑工程自动喷水灭火系统的测试项目及分类见表1。

表1项目编号 检 验 项 目 类 别3.1 消防供水系统 —3.1.1 消防水池 —3.1.1.6 水池部件 —a) 溢流管、泄水管 Bb) 防水套管、柔性接头 C3.1.2 高位水箱 —3.1.2.4 增压设施 B项目编号 检 验 项 目 类 别 3.1.2.5 水箱出水管 B3.1.2.6 水箱部件 —a) 溢流管、泄水管 Bb) 通道、距离 Cc) 连接方式 C3.1.4 系统流量、压力 A 3.1.5 消防水泵房 — 3.1.5.3 备用动力 A 3.1.5.4 通讯设备 C 3.1.5.5 消防应急照明 C 3.1.6 消防水泵 — 3.1.6.2 产品标志 C 3.1.6.4 备用泵设置 A 3.1.6.7 吸水管 A 3.1.6.8 水泵出水管 B 3.1.7 稳压装置 —3.1.7.1 稳压泵 —a) 测试报告及产品标志 Ab) 备用泵 Bc) 出水量 B3.1.7.2 消防气压给水设备 —b) 气压罐 Bc) 安装 C3.1.8 消防水泵接合器 — 3.1.8.2 产品标志 C 3.2.1 系统管网 —项目编号 测试项目 类别 3.2.1.2 管道防腐、防冻措施 A 3.2.1.8 管道支、吊架牢固程度 —3.2.1.10 减压装置 —a) 减压阀 Ab) 减压孔板、节流管 B3.2.1.11 管道色标清晰程度 C 3.2.2 喷头外观洁净度 — 3.2.3 报警阀组 — 3.2.3.2 外观、标志、功能 C 3.2.3.7 水源控制阀 B 3.2.3.9 延时器 C 3.2.4 水流指示器 —信号阀 C 3.2.5 压力开关 A 3.2.6 水力警铃 B 3.2.7 末端试水装置 —3.3.3 控制功能 —a) 控制系统的启、停 Ab) 显示消防水泵的工作、故障状态 Ac) 显示水流指示器、压力开关等工作状态 A3.3.4 备用电源 A 3.4 系统联动功能 — 3.4.1 启动喷淋泵试验 — 3.4.1.1 远程启动 A 3.4.1.2现场启动 A 3.4.2 报警阀功能试验 A 3.4.3 末端放水试验 A 3.4.4 系统联动试验 A4 技术要求及测试方法： 维保方法：4.1 消防供水系统4.1.1 消防水池4.1.1.6 水池部件a)溢流管、泄水管技术要求：消防水池应按设计要求安装溢流管、泄水管，并不得与生产或生活用水的排水系统直接相连。

2021消防工程师案例分析真题及答案第一题：某信息中心大楼内设有自动喷水灭火系统、气体灭火系统、火灾自动报警系统等自动消防设施和灭火器。

2021年2月5日，该单位安保军队信息中心的消防设施进行了全面检查测试，部份检查情形如下：（一）建筑灭火器检查情形（详见1表）（二）湿式自动喷水灭火系统功能测试情形打开湿式报警阀组上的实验阀，水力警铃动作，按规定方式测量水力警铃声强为65dB，火灾报警操纵器（联动型）接收到报警阀组压力开关动作信号，自动喷水给水泵启动。

（三）七氟丙烷灭火器系统检查情形信息中心的通信机房没有七氟丙烷灭火系统，系统设置情形（如表2）所示。

检查发觉，储瓶向2#灭火剂储瓶的压力表显示压力为设计贮存压力的85%，系统存在组件缺失的问题。

检查终止后，该单位安保部委托专业维修单位对气体灭火设备进行了维修。

维修单位派人到现场，焊接了缺失组件的底座，并安装了缺失组件：对2#灭火剂储瓶补压至设计压力。

依照以上情形作答：1、依照建筑灭火器检查情形，简述哪些灭火器需要维修、报废。

2、指出素材（二）的场景中存在的问题及自动喷水给水泵未启动的缘故，并简述湿式自动喷水灭火器系统联动功能检查测试的方式。

3、七氟丙烷灭火系统在储瓶间未安装哪一种组件？最大防护区时对应的驱动装置为几号驱动气瓶？4、检修维修单位对储瓶间气体灭火设备维修时存在的问题。

第二题：某购物中心地下2层、地上4层。

建筑高度24m，耐火品级二级，地下二层室内地面与室外出入口地坪高差为。

地下每层建筑面积15200m²。

地下二层设置汽车库和变配电房、消防水泵房等设备用房和建筑面积5820m²的建材商场（经营五金、洁具、瓷砖、桶装油漆、香蕉水等），底下一层为家具，灯饰商场，设有多部自动扶梯与建材商场连通，自动扶梯上基层相连通的开口部位设置防火卷帘。

地下商场部份的每一个防火区面积不大于2000m²，采纳耐火极限为的不燃性楼板和防火墙及符合规定的防火卷帘进行分隔，在相邻防火分区的防火墙上均设有向疏散方向开启的甲级防火门。

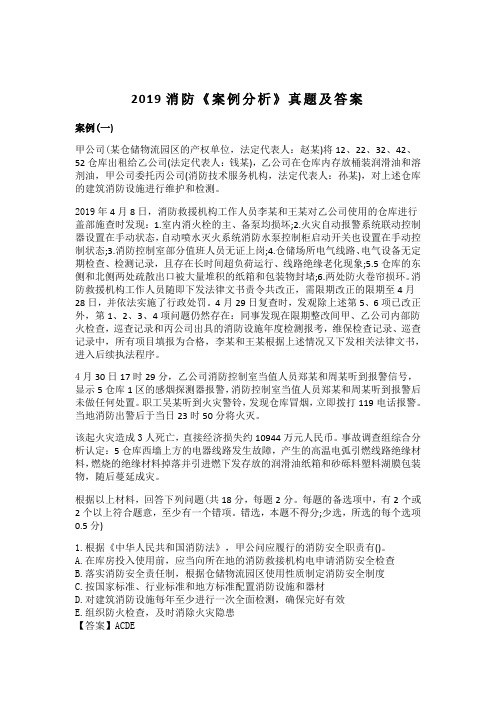

2019消防《案例分析》真题及答案案例(一)甲公司(某仓储物流园区的产权单位，法定代表人：赵某)将12、22、32、42、52仓库出租给乙公司(法定代表人：钱某)，乙公司在仓库内存放桶装润滑油和溶剂油，甲公司委托丙公司(消防技术服务机构，法定代表人：孙某)，对上述仓库的建筑消防设施进行维护和检测。

2019年4月8日，消防救援机构工作人员李某和王某对乙公司使用的仓库进行盖部施查时发现：1.室内消火栓的主、备泵均损坏;2.火灾自动报警系统联动控制器设置在手动状态，自动喷水灭火系统消防水泵控制柜启动开关也设置在手动控制状态;3.消防控制室部分值班人员无证上岗;4.仓储场所电气线路、电气设备无定期检查、检测记录，且存在长时间超负荷运行、线路绝缘老化现象;5.5仓库的东侧和北侧两处疏散出口被大量堆积的纸箱和包装物封堵;6.两处防火卷帘损环。

消防救援机构工作人员随即下发法律文书责令共改正，需限期改正的限期至4月28日，并依法实施了行政处罚。

4月29日复查时，发观除上述第5、6项已改正外，第1、2、3、4项问题仍然存在：同事发现在限期整改间甲、乙公司内部防火检查，巡查记录和丙公司出具的消防设施年度检测报考，维保检查记录、巡查记录中，所有项目填报为合格，李某和王某根据上述情况又下发相关法律文书，进入后续执法程序。

4月30日17时29分，乙公司消防控制室当值人员郑某和周某听到报警信号，显示5仓库1区的感烟探测器报警，消防控制室当值人员郑某和周某听到报警后未做任何处置。

职工吴某听到火灾警铃，发现仓库冒烟，立即拨打119电话报警。

当地消防出警后于当日23时50分将火灭。

该起火灾造成3人死亡，直接经济损失约10944万元人民币。

事故调查组综合分析认定：5仓库西墙上方的电器线路发生故障，产生的高温电弧引燃线路绝缘材料，燃烧的绝缘材料掉落并引进燃下发存放的润滑油纸箱和砂砾料塑料湖膜包装物，随后蔓延成灾。

根据以上材料，回答下列问题(共18分，每题2分。

事故案例/案例分析自动喷水灭火系统检查与维护保养案例分析一、场景描述某商业建筑地上1层、地下1层，建筑高度4.50ｍ，地上主要使用性质为商业,地下主要使用性质为汽车库、设备用房和歌舞娱乐放映游艺场所。

建筑防火及消防设施配置均满足现行有关国家工程建设消防技术标准的要求。

地下消防水池有效容积为350m,屋顶高位消防水箱有效容积为18m, 由于要为自动喷水灭火系统提供其所需压力, 故配设气压给水设备, 型号为zw(l)-Ⅰ-z-10, 其工作参数为：P1＝0.14MPa、P2＝0.21MPa、P3＝0.24MPa、P4＝0.29MPa。

地下室设消防水泵房, 消火栓系统和自动喷水灭火系统分别设消防泵组, 均为卧式离心水泵, 喷淋泵和消火栓泵均在水池的同－高度取水, 其中自动喷水灭火系统的消防水泵流量为30L/S, 扬程为35ｍ, 二台同型号同规格的喷淋泵, 一用一备, 互为备用, 均为自灌式吸水,消防水泵自灌式吸水和泵进出口附件见图2-36-1所示, 该水池为生活和消防共用, 在生活出水管上设有虹吸破坏管及阀16, 当水位达到11处时, 生活泵已不能吸水, 因此水位线11以下为消防不动用容积, 水池的消防不动用容积已满足室内消火栓系统2h火灾延续时间和自动喷水灭火系统1h火灾延续时间内全部消防用水, 由于室外管网能保证室外消防用水, 故水池只保证室内消防用水, 而且水池的补水是按补水时间不超过48h并满足生活用水量的要求设置补水设施的, 补水管一根, 管径DN50, 湿式报警阀组设在水泵房内。

自动喷水灭火系统最不利点喷头的工作压力为0.13MPa, 采用k-80喷头, 喷头间距为3.4ｍ3.4ｍ, 配水支管及配水管管径均符合《自动喷水灭火系统设计规范》的要求。

图2-36-1消防水泵自灌式吸水及泵进出口附件1泵出口控制阀2泵出口止回阀3持压泄压阀4泵入口阀5消防水泵 6可挠曲接头7真空压力表8出口压力表9接系统管网10水泵工作一段时间后水位11首台水泵启泵水位12消防水池13过滤器14泵基础15最高水位16生活用水虹吸管及阀阀1为明杆闸阀,阀4为对夹式蝶阀，阀3为持压泄压阀其泄水口回流至水池，吸水管固定于池壁，吸水喇叭口置于支座上。

案例35室内消火栓系统检查与维护保养案例分析—、情景描述一栋办公建筑地上6层，建筑高度为23.80m，总建筑面积为4800m2,地下室为汽车库和设备用房。

建筑内设有集中空调系统，按《建筑设计防火规范》（GB 50016—2014)规定，设有室内消火栓给水系统和自动喷水灭火系统，两个系统共用消防泵组，并合用一套气压给水装置，在地下一层设有消防泵房和150m3消防水池一座。

消防泵扬程H=50m，流量Q=35L/s(其中消火栓系统为15L/s)，采用自灌式吸水，两台同规格、同型号的消防泵互为备用，并有双电源末端互投，自动喷水灭火系统湿式报警阀设置在消防泵房内，其各层配水管直径为DN100mm,配桨片式水流指示器和信号蝶阀各一个，自喷规范：6.3.1除报警阀组控制的洒水喷头只保护不超过防火分区面积的同层场所外，每个防火分区、每个楼层均应设水流指示器。

6.3.2仓库内顶板下洒水喷头与货架内置洒水喷头应分别设置水流指示器。

6.3.3当水流指示器入口前设置控制阀时，应采用信号阀。

自喷施工验收规范：5.4.6信号阀应安装在水流指示器前的管道上，与水流指示器之间的距离不宜小于300mm。

系统的各层最不利喷头处设末端试水装置，第六层设试水阀。

6.5.1每个报警阀组控制的最不利点洒水喷头处应设末端试水装置，其他防火分区、楼层均应设直径为25mm的试水阀。

6.5.2末端试水装置应由试水阀、压力表以及试水接头组成。

试水接头出水口的流量系数，应等同于同楼层或防火分区内的最小流量系数洒水喷头。

末端试水装置的出水，应采取孔口出流的方式排入排水管道，排水立管宜设伸顶通气管，且管径不应小于75mm。

闭式喷头流量系数K=80,按间距4.20m正方形布置，气压给水装置设于屋顶水箱间，屋顶水箱有效容积为18m3,气压给水装置的消防不动用容积为480L，5.3.4设置稳压泵的临时高压消防给水系统应设置防止稳压泵频繁启停的技术措施，当采用气压水罐时，其调节容积应根据稳压泵启泵次数不大于15次/h计算确定，但有效储水容积不宜小于150L。

自动喷水灭火系统的检查和维护1）每一个自动喷水灭火系统必须始终处于正常的警戒状态，从使用方面应确立一套定期的检查制度，维修养护检测内容应填写好记录。

表2是××物业服务企业使用的《自动喷水灭火系统维修养护记录》记录表格。

表2 自动喷水灭火系统维保检测记录使用单位：维护单位：维护人员：安全主管：监督电话：检查日期：使用环境检查。

使用环境及保护对象被人为地做了不恰当改变，往往成为对系统功能的损害因素。

如在仓库内货物堆高不适当地增大而阻挡了喷头的喷洒范围；喷头被刷漆或包扎而延迟了动作灵敏度，从而改变了喷洒特性；可燃物数量和品种的改变，致使原设计标准已不符合现实的危险性等级要求等。

因而对使用环境和条件要定期检查核验、评价，不允许有超过规定的改变。

2) 根据国家标准《自动喷水灭火系统施工及验收规范》维护管理规定，以下是规范中“对维护管理”的规定：A.自动喷水灭火系统应具有管理、检测、维护规程，并应保证系统处于准工作状态。

维护管理工作，应按规范附录G的要求进行。

B.维护管理人员应经过消防专业培训，应熟悉自动喷水灭火系统的原理、性能和操作维护规程。

C.每年应对水源的供水能力进行一次测定。

D.消防水泵或内燃机驱动的消防水泵应每月启动运转一次。

当消防水泵为自动控制启动时，应每月模拟自动控制的条件启动运转一次。

E.电磁阀应每月检查并应做启动试验，动作失常时应及时更换。

F.每个季度应对系统所有的末端试水阀和报警阀旁的放水试验阀进行一次放水试验，检查系统启动、报警功能以及出水情况是否正常。

G.系统上所有的控制阀门均应采用铅封或锁链固定在开启或规定的状态。

每月应对铅封、锁链进行一次检查，当有破坏或损坏时应及时修理更换。

H.室外阀门井中，进水管上的控制阀门应每个季度检查一次，核实其处于全开启状态。

I.自动喷水灭火系统发生故障，需停水进行修理前，应向主管值班人员报告，取得维护负责人的同意并临场监督，加强防范措施后方能动工。

2020一级注册消防工程师案例分析考点：自动喷水灭
火
案例自动喷水灭火系统的检测与维保案例分析
一、情景描述
某大型商业建筑，主体地上4层，地下1层，建筑高度23.80m，
按规定设置了自动喷水灭火系统，其中地上商业均采用格栅类通透顶棚，地下车库均不设顶棚，该商业建筑在地下一层设有288m3的消防
和生活合用的消防水池一座，并分成能独立使用的两个水池，水池的
有效容积和补水时间均符合要求。

在屋面设有消防气压给水设备配合
18m3消防水箱增压，现场验收检查的照片如图2-28—1～图2-28—5
所示。

二、案例说明
本案例涉及防火内容较多，主要分析下列内容：
1)自动喷水灭火系统施工及验收相关要求。

2)检测验收时应对系统设计参数作出准确判断。

3)检测验收时对系统构成和组件设置是否准确作出判断。

三、关键知识点及依据
(一)依据
1)《自动喷水灭火系统设计规范(2005年版)》(GB 50084—2001)。

2)《自动喷水灭火系统施工及验收规范》(GB 50261—2005)。

3)《消防联动控制系统》(GB 16806--2006)。

(二)关键知识点
1)格栅式通透性顶棚内喷头的布置与安装。

2)集热挡水板的准确使用。

3)判断消防系统增压设施的设置是否准确。

4)末端试水装置的准确设置。

四、注意事项
1)本案例的气压给水设备是按标准图选定规格、型号的，符合系统要求。

2)本案例中喷淋泵的流量、压力能满足系统用水量的要求，故无需再实行水力计算和校核。

3)本案例对系统是否合理不予考虑。

自动喷水灭火系统维保日常检查自动喷水灭火系统状态和使用环境，重点检查系统组件包括各类阀门、报警阀组、喷头、管道、供水设施等设备外观有无损坏、锈蚀、渗漏，系统工作环境或保护对象是否正常等；检查喷淋泵控制柜的控制方式是否为自动运行方式；检查末端试水装置的压力值是否满足设计要求。

并填写《消防设施日常检查表》（表一）记录查看情况。

（一）每月由维保单位对喷淋泵、稳压泵通过控制柜进行自动、手动的启动，每季度应对自动喷水灭火系统的部分管网进行检查，通过末端试水装置进行放水试验，查看阀门的开启性能和密封性能，水流指示器、压力开关、延时器、水力警铃及喷淋泵的状态以及火灾报警控制器上显示的报警或动作响应，填写记录检查情况。

维护要求：维护人员每月通过消防主机控制柜、多线控制盘对消防喷淋泵、稳压泵进行自动、手动启动。

通过喷淋泵、稳压泵电气控制柜的手动、自动转化按钮，对水泵进行手动启动测试，并填写记录检查测试情况。

每季度通过对楼层的末端装置进行压力产看，是否压力正常；通过阀门放水进行试验，查看楼层水流指示器是否通过联动模块报警，并填写记录检查测试情况。

通过对湿式报警阀进行放水试验，查看水力警铃是否动作，压力开关是否动作并把信号通过联动模块传送到消防主机，并填写记录检查测试情况。

放水试验后，是否消防主机能自动启动喷淋泵、稳压泵等设施，并填写记录检查测试情况。

（二）每年至少对自动喷水灭火系统进行一次试验，检测从供水管道至系统组件的全部功能，并填写记录检测情况。

维护要求：维护人员每年对自动喷水灭火系统进行一次测试，通过对100%全部的末端试水装置放水试验、100%全部的湿式报警阀放水试验，对系统进行一次测试。

测试放水实验时，消防主机是否得到控制、反馈信号，消防喷淋泵是否动作，并填写记录检查测试情况。

五、室内外消火栓系统日常查看室内消火栓、消火栓按钮、室外消火栓、消防水泵接合器及标志，对被圈占、埋压、损坏、挪用的设备，一经发现及时恢复，每月完成对全部设备的查看，并填写《消防设施日常检查表》（一）每月对消火栓及其供水管道进行检查，及时清除消火栓周围的杂物；消火栓的闸阀开启是否灵活，必要时应对阀杆加润滑油；检查室内消火栓箱内的水枪、水带、启泵按钮等设备是否完好。
