输变电工程设计专业调考-线路专业试题(带答案)

输变电工程考试题及答案一、单选题1. 输变电工程中的主变压器通常是用于什么场合？a) 输电线路起终点b) 变电站之间c) 输电线路中间d) 电源变电站和配电站之间答案：d) 电源变电站和配电站之间2. 输电线路中通常使用什么类型的杆塔？a) 悬垂塔b) 直线塔c) 角线塔d) 终端塔答案：b) 直线塔3. 输变电工程中的“串联电抗器”主要用于什么目的？a) 提高电压b) 限制电流c) 调节功率因数d) 保护设备答案：c) 调节功率因数4. 输变电系统中的“换流站”主要起到什么作用？a) 将交流电转换为直流电b) 将直流电转换为交流电c) 控制电压d) 控制电流答案：a) 将交流电转换为直流电5. 输电线路中使用的导线材料通常是什么？a) 铜b) 铝c) 铁d) 银答案：b) 铝二、多选题1. 输变电工程中，以下哪些设备属于变电站设备？（可多选）a) 主变压器b) 避雷器c) 悬垂塔d) 开关柜e) 断路器答案：a) 主变压器, b) 避雷器, d) 开关柜, e) 断路器2. 输电线路中的电缆通常用于哪些场合？（可多选）a) 地下输电b) 高压输电c) 海底输电d) 山区输电答案：a) 地下输电, c) 海底输电三、填空题1. 输变电系统中的最高电压等级通常为________。

答案：750千伏2. 输电线路中，常见的耐候绝缘子材料有________。

答案：陶瓷、复合材料四、问答题1. 简述直流输电的优势和应用场景。

答：直流输电的优势包括：线路损耗小、输电损耗低、电流密度小、电压稳定等。

直流输电主要应用于远距离高功率输电、海底输电、电力交换、大容量有源电力过滤等场景。

2. 输变电工程中，为什么需要进行绝缘测试？答：绝缘测试是为了保证输变电系统的绝缘性能符合要求，以预防绝缘击穿和故障发生。

通过绝缘测试，可以检测和评估设备和线路的绝缘状态，及时发现和处理潜在的绝缘故障，确保电力系统的安全稳定运行。

五、解答题1. 请列举输变电工程中常见的风险和应对措施。

输电工程专业考试题库# 输电工程专业考试题库一、选择题1. 输电线路中，导线的作用是：A. 支撑结构B. 传输电能C. 保护线路D. 散热2. 以下哪个不是输电线路的组成部分？A. 导线B. 绝缘子C. 变压器D. 杆塔3. 输电线路的电压等级分为哪几种？A. 低压、中压、高压B. 低压、高压、超高压C. 中压、高压、特高压D. 低压、高压、超高压、特高压4. 输电线路的导线类型包括：A. 单线B. 双线C. 多线D. 所有选项5. 输电线路的杆塔类型主要有：A. 钢筋混凝土杆塔B. 钢杆塔C. 木杆塔D. 所有选项二、填空题6. 输电线路的________是衡量输电线路性能的重要指标之一。

7. 输电线路的________可以减少输电过程中的电能损失。

8. 输电线路的________是保证线路安全运行的关键。

9. 输电线路的________是线路设计时需要考虑的重要因素。

10. 输电线路的________是线路维护中常见的问题。

三、简答题11. 简述输电线路的基本组成。

12. 说明输电线路的电压等级划分及其特点。

13. 描述输电线路的导线选择原则。

14. 阐述输电线路的杆塔设计考虑因素。

15. 讨论输电线路的维护和检修的重要性。

四、计算题16. 已知某输电线路的电阻为0.05Ω/km，线路长度为100km，求该线路的总电阻。

17. 若线路的总电阻为上述计算题的结果，电流为200A，求线路的电压降。

18. 已知某输电线路的电压降为10kV，电流为500A，求该线路的电阻。

19. 根据题目18的结果，若要将电压降降低到5kV，需要增加多少电阻？20. 已知某输电线路的功率损耗为2MW，电压为220kV，求该线路的电流。

五、论述题21. 论述输电线路的防雷措施及其重要性。

22. 分析输电线路在不同环境条件下的运行特点。

23. 讨论输电线路的智能化发展趋势及其对电力系统的影响。

24. 阐述输电线路的环境保护措施及其实施意义。

输变电工程公司考试题（附答案）一、选择题（每题5分，共25分）1. 下列哪个不属于电力系统的组成部分？A. 发电机B. 变压器C. 输电线路D. 计算机答案：D2. 下列哪种电力线路的故障对系统影响最小？A. 500kV输电线路B. 35kV输电线路C. 10kV输电线路D. 220kV输电线路答案：C3. 下列哪种设备主要用于电力系统的无功补偿？A. 电容器B. 电感器C. 变压器D. 断路器答案：A4. 下列哪个单位负责我国电力系统的调度管理？A. 国家发展和改革委员会B. 中国电力企业联合会C. 国家电力公司D. 国家能源局答案：D5. 下列哪种电力线路的故障对系统影响最大？A. 500kV输电线路B. 35kV输电线路C. 10kV输电线路D. 220kV输电线路答案：A二、填空题（每题5分，共25分）1. 输电线路按电压等级可分为____kV、____kV、____kV等几个等级。

答案：500、330、2202. 电力系统主要由____、____、____、负荷及发电厂、变电站、输电线路等组成。

答案：发电机、变压器、线路3. 交流输电线路按绝缘介质可分为____、____和____三种。

答案：架空线、电缆、光纤复合架空线4. 电力系统正常运行时，电压、电流、功率等参数应满足____、____、____等约束条件。

答案：稳定性、经济性、安全性5. 我国电力系统采用的频率为____Hz。

答案：50三、判断题（每题5分，共25分）1. 输电线路的故障类型主要有短路、断线和绝缘故障三种。

（正确）2. 电力系统中的负荷可以分为有功负荷和无功负荷。

（正确）3. 电力系统的无功补偿可以提高系统的电压水平。

（正确）4. 输电线路的输电能力与线路的电压等级、输电距离和线路材料等因素有关。

（正确）5. 电力系统的稳定性是指系统在受到外部扰动时，能够恢复到正常运行状态的能力。

（正确）四、简答题（每题10分，共30分）1. 请简要说明电力系统的基本组成部分及其作用。

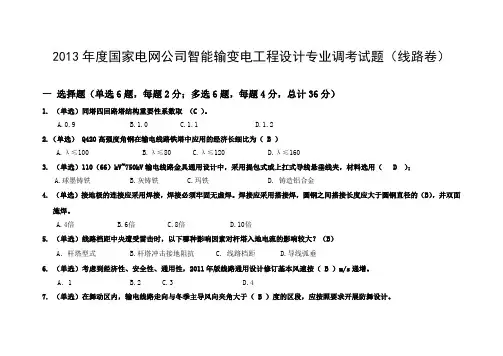

2013年度国家电网公司智能输变电工程设计专业调考试题（线路卷）一选择题（单选6题，每题2分；多选6题，每题4分，总计36分）1. （单选）同塔四回路塔结构重要性系数取（C ）。

A.0.9B.1.0C.1.1D.1.22.（单选） Q420高强度角钢在输电线路铁塔中应用的经济长细比为（ B ）A.λ≤100B.λ≤80C.λ≤120D.λ≤1603. （单选）110（66）kV~750kV输电线路金具通用设计中，采用提包式或上扛式导线悬垂线夹，材料选用（ D ）；A.球墨铸铁B.灰铸铁C.玛铁D. 铸造铝合金4. （单选）接地极的连接应采用焊接，焊接必须牢固无虚焊。

焊接应采用搭接焊，圆钢之间搭接长度应大于圆钢直径的（B），并双面施焊。

A.4倍B.6倍C.8倍D.10倍5. （单选）线路档距中央遭受雷击时，以下哪种影响因素对杆塔入地电流的影响较大？（B）A．杆塔型式 B.杆塔冲击接地阻抗 C. 线路档距 D.导线弧垂6. （单选）考虑到经济性、安全性、通用性，2011年版线路通用设计修订基本风速按（ B ）m/s递增。

A．1 B.2 C.3 D.47. （单选）在舞动区内，输电线路走向与冬季主导风向夹角大于（ B ）度的区段，应按照要求开展防舞设计。

A．30 B.45 C.60 D.48. （单选）舞动为导线发生偏心覆冰，在风激励下产生的一种（C ）频、大振幅自激振动。

A．高 B.中 C.低 D.次9. （单选）舞动区是指具备覆冰、风及线路走向与冬季主导风向夹角较大等导线发生舞动条件的地区。

A.覆冰B.大风C.最低气温 -5度D. 平均气温 -5度10. （单选）舞动微气象、微地形地区：指在（ B ）级及以下舞动区，由于地形、气象等原因而易于发生舞动的局部敏感地段。

A.0级B. 1级C.2级D.3级11. （单选）在3级舞动区，杆塔横担部位受拉构件设计长细比限值不宜大于（C ）。

A.220B. 260C.320D.34012.在1级及以上舞动区，杆塔螺栓直径不宜小于（ B ）mm，螺栓级别不宜低于6.8级。

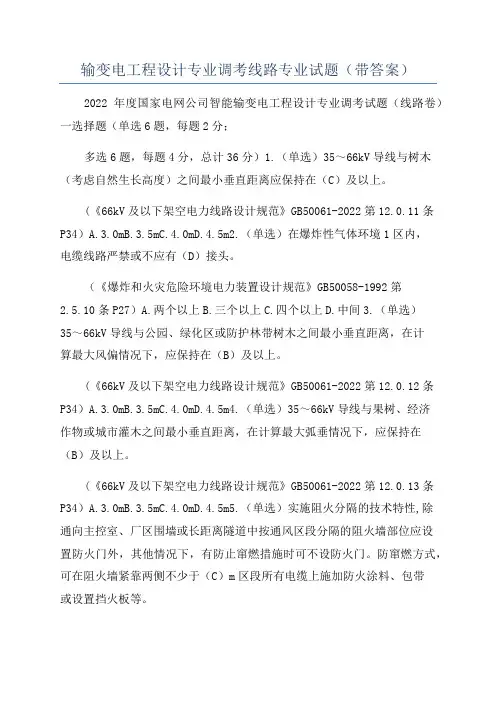

输变电工程设计专业调考线路专业试题（带答案）2022年度国家电网公司智能输变电工程设计专业调考试题（线路卷）一选择题（单选6题，每题2分；多选6题，每题4分，总计36分）1.（单选）35～66kV导线与树木（考虑自然生长高度）之间最小垂直距离应保持在（C）及以上。

(《66kV及以下架空电力线路设计规范》GB50061-2022第12.0.11条P34）A.3.0mB.3.5mC.4.0mD.4.5m2.（单选）在爆炸性气体环境1区内，电缆线路严禁或不应有（D）接头。

（《爆炸和火灾危险环境电力装置设计规范》GB50058-1992第2.5.10条P27）A.两个以上B.三个以上C.四个以上D.中间3.（单选）35～66kV导线与公园、绿化区或防护林带树木之间最小垂直距离，在计算最大风偏情况下，应保持在（B）及以上。

(《66kV及以下架空电力线路设计规范》GB50061-2022第12.0.12条P34）A.3.0mB.3.5mC.4.0mD.4.5m4.（单选）35～66kV导线与果树、经济作物或城市灌木之间最小垂直距离，在计算最大弧垂情况下，应保持在（B）及以上。

(《66kV及以下架空电力线路设计规范》GB50061-2022第12.0.13条P34）A.3.0mB.3.5mC.4.0mD.4.5m5.（单选）实施阻火分隔的技术特性,除通向主控室、厂区围墙或长距离隧道中按通风区段分隔的阻火墙部位应设置防火门外，其他情况下，有防止窜燃措施时可不设防火门。

防窜燃方式，可在阻火墙紧靠两侧不少于（C）m区段所有电缆上施加防火涂料、包带或设置挡火板等。

（《电力工程电缆设计规范》GB50217-2007第7.0.3条P45）A.2B.1.5C.1D.2.56.（单选）直埋敷设的电缆与铁路、公路或街道交叉时，应穿保护管，保护范围应超出路基、街道路面两边以及排水沟边（A）以上。

（《电力工程电缆设计规范》GB50217-2007第5.3.6条P31）A.0.5mB.0.8mC.1.0mD.0.6m7.（单选）同一通道的地下电缆数量较多，且位于有腐蚀性液体或经常有地面水溢流的场所，或含有35kV以上高压电缆以及穿越公路、铁道等地段，宜采用(D)敷设方式。

2013年度国家电网公司智能输变电工程设计专业调考试题（线路卷）一选择题（单选6题，每题2分；多选6题，每题4分，总计36分）1.（单选）35～66kV导线与树木（考虑自然生长高度）之间最小垂直距离应保持在（ C ）及以上。

(《66kV及以下架空电力线路设计规范》GB 50061-2010 第12.0.11条 P34）A. 3.0mB.3.5mC.4.0mD.4.5m2.（单选）在爆炸性气体环境1区内，电缆线路严禁或不应有（ D ）接头。

（《爆炸和火灾危险环境电力装置设计规范》GB 50058-1992 第2.5.10条 P27）A. 两个以上B.三个以上C.四个以上D.中间3.（单选）35～66kV导线与公园、绿化区或防护林带树木之间最小垂直距离，在计算最大风偏情况下，应保持在（ B ）及以上。

(《66kV及以下架空电力线路设计规范》GB 50061-2010 第12.0.12条 P34）A. 3.0mB.3.5mC.4.0mD.4.5m4.（单选）35～66kV导线与果树、经济作物或城市灌木之间最小垂直距离，在计算最大弧垂情况下，应保持在（ B ）及以上。

(《66kV及以下架空电力线路设计规范》GB 50061-2010 第12.0.13条 P34）A. 3.0mB.3.5mC.4.0mD.4.5m5.（单选）实施阻火分隔的技术特性,除通向主控室、厂区围墙或长距离隧道中按通风区段分隔的阻火墙部位应设置防火门外，其他情况下，有防止窜燃措施时可不设防火门。

防窜燃方式，可在阻火墙紧靠两侧不少于（ C ）m区段所有电缆上施加防火涂料、包带或设置挡火板等。

（《电力工程电缆设计规范》GB 50217-2007 第7.0.3条 P45）A.2B.1.5C.1D.2.56.（单选）直埋敷设的电缆与铁路、公路或街道交叉时，应穿保护管，保护范围应超出路基、街道路面两边以及排水沟边（ A ）以上。

（《电力工程电缆设计规范》GB 50217-2007 第5.3.6条 P31）A. 0.5mB.0.8mC.1.0mD.0.6m7.（单选）同一通道的地下电缆数量较多，且位于有腐蚀性液体或经常有地面水溢流的场所，或含有35kV以上高压电缆以及穿越公路、铁道等地段，宜采用( D )敷设方式。

2013 年度国家电网公司智能输变电工程设计专业调考试题（线路卷）一选择题（单选6 题，每题2 分；多选6 题，每题4 分，总计36 分）1.（单选）35〜66kV导线与树木（考虑自然生长高度）之间最小垂直距离应保持在（C ）及以上。

（《66kV 及以下架空电力线路设计规范》GB 50061-2010 第12.0.11 条P34）A. 3.0m （单选）在爆炸性气体环境1 区内，电缆线路严禁或不应有（D ）接头。

（《爆炸和火灾危险环境电力装置设计规范》GB 50058-1992 第 2.5.10 条P27）A.两个以上B.三个以上C四个以上 D.中间3.（单选）35〜66kV导线与公园、绿化区或防护林带树木之间最小垂直距离，在计算最大风偏情况下，应保持在（ B ）及以上。

（《66kV 及以下架空电力线路设计规范》GB 50061-2010 第12.0.12 条P34）A. 3.0m （单选）35〜66kV导线与果树、经济作物或城市灌木之间最小垂直距离，在计算最大弧垂情况下，应保持在（ B ）及以上。

（《66kV 及以下架空电力线路设计规范》GB 50061-2010 第12.0.13 条P34）A. 3.0m （单选）实施阻火分隔的技术特性,除通向主控室、厂区围墙或长距离隧道中按通风区段分隔的阻火墙部位应设置防火门外，其他情况下，有防止窜燃措施时可不设防火门。

防窜燃方式，可在阻火墙紧靠两侧不少于（ C ）m 区段所有电缆上施加防火涂料、包带或设置挡火板等。

（《电力工程电缆设计规范》GB 50217-2007 第7.0.3 条P45）（单选）直埋敷设的电缆与铁路、公路或街道交叉时，应穿保护管，保护范围应超出路基、街道路面两边以及排水沟边（ A ）以上《电力工程电缆设计规范》GB 50217-2007 第 5.3.6 条P31）A. 0.5m （单选）同一通道的地下电缆数量较多，且位于有腐蚀性液体或经常有地面水溢流的场所，或含有35kV 以上高压电缆以及穿越公路、铁道等地段，宜采用（ D ）敷设方式。

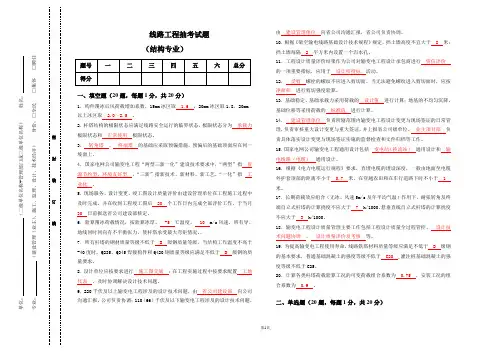

线路工程抽考试题（结构专业）一、填空题（20题，每题1分，共20分）1．构件覆冰后风荷载增加系数，15mm冰区取 1.6 ，20mm冰区取1.8，20mm以上冰区取 2.0～2.5 。

2．杆塔结构的极限状态应满足线路安全运行的临界状态，极限状态分为承载力极限状态和正常使用极限状态。

3．转角塔、终端塔的基础应采取预偏措施，预偏后的基础顶面应在同一坡面上。

4．国家电网公司输变电工程“两型三新一化”建设技术要求中，“两型”指资源节约型、环境友好型，“三新”指新技术、新材料、新工艺，“一化”指工业化。

5．现场服务、设计变更、竣工图设计质量评价由建设管理单位在工程施工过程中及时完成。

并在收到工程竣工图后 20 个工作日内完成全部评价工作，于当月30 日前报送省公司建设部核定。

6．验算覆冰荷载情况，按验算冰厚、 -5 ℃温度、 10 m/s风速，所有导、地线同时同向有不平衡张力，使杆塔承受最大弯矩情况。

7．所有杆塔的钢材质量等级不低于 B 级钢质量等级，当结构工作温度不高于-40度时，Q235、Q345焊接构件和Q420钢质量等级应满足不低于 D 级钢的质量要求。

8．设计单位应按要求进行施工图交底；在工程实施过程中按要求配置工地代表，及时协调解决设计技术问题。

9．220千伏及以上输变电工程涉及的设计技术问题，由省公司建设部向公司沟通汇报，公司负责协调；110（66）千伏及以下输变电工程涉及的设计技术问题，由建设管理单位向省公司沟通汇报，省公司负责协调。

10．根据《架空输电线路基础设计技术规程》规定，挡土墙高度不宜大于 8 米；挡土墙每隔 2 平方米内设置一个泻水孔。

11．工程设计质量评价结果作为公司对输变电工程设计承包商进行资信评价的一项重要指标，应用于设计招投标活动。

12．受剪螺栓的螺纹不应进入剪切面。

当无法避免螺纹进入剪切面时，应按净面积进行剪切强度验算。

13．基础稳定、基础承载力采用荷载的设计值进行计算；地基的不均匀沉降、基础位移等采用荷载的标准值进行计算。

输电线路考试题库及答案一、单项选择题（每题2分，共20分）1. 输电线路的电压等级通常不包括以下哪一项？A. 10kVB. 35kVC. 110kVD. 500kV答案：A2. 以下哪种材料不适合用于制作输电线路的导线？A. 铜B. 铝C. 钢D. 银答案：C3. 输电线路的绝缘子的主要作用是什么？A. 支撑导线B. 保护导线C. 隔离导线与杆塔D. 以上都是答案：C4. 以下哪种情况不会影响输电线路的稳定性？A. 风力B. 温度变化C. 导线老化D. 线路维护答案：D5. 输电线路的导线截面选择主要依据以下哪项？A. 线路长度B. 线路电压等级C. 线路负荷D. 线路材质答案：C6. 输电线路的杆塔高度对线路的影响不包括以下哪一项？A. 增加线路稳定性B. 减少线路损耗C. 提高线路电压D. 增加线路成本答案：C7. 以下哪种方法不是输电线路故障检测的方法？A. 红外热像检测B. 声波检测C. 视觉检查D. 电流检测答案：D8. 输电线路的防雷措施不包括以下哪一项？A. 避雷线B. 避雷针C. 绝缘子D. 接地系统答案：C9. 输电线路的维护周期通常由以下哪项决定？A. 线路长度B. 线路电压等级C. 线路负荷D. 线路使用年限答案：D10. 输电线路的导线张力测试通常使用以下哪种设备？A. 电压表B. 电流表C. 张力计D. 温度计答案：C二、多项选择题（每题3分，共15分）1. 输电线路的导线选择需要考虑的因素包括：A. 导线的机械强度B. 导线的电阻率C. 导线的绝缘性能D. 导线的耐腐蚀性答案：ABD2. 输电线路的杆塔设计需要满足以下哪些要求？A. 足够的机械强度B. 良好的绝缘性能C. 良好的耐腐蚀性D. 良好的导电性能答案：ABC3. 输电线路的故障类型包括：A. 短路B. 断线C. 接地故障D. 过载答案：ABC4. 输电线路的维护内容包括：A. 导线检查B. 杆塔检查C. 绝缘子检查D. 线路升级答案：ABC5. 输电线路的防雷措施包括：A. 安装避雷线B. 安装避雷针C. 使用金属氧化物避雷器D. 定期检查接地系统答案：ABCD三、判断题（每题1分，共10分）1. 输电线路的电压等级越高，其输送的电能就越多。

（新版）注册电气工程师发输变电专业考试历年真题题库（含答案）单选题1.标准条文中经常提到“电压范围I”、"电压范围II”，下面的电压中（）属于电压范围II。

A、3.6kV≤Um≤252kV；B、1kV≤Um≤252kV；C、Um≤252kV；D、Um＞252kV。

答案：D2.保护用电流互感器（包括中间电流互感器）的稳态比误差（）。

A、不应大于5%；B、不应大于10%；C、不应大于15%；D、不应大于20%。

答案：B3.泪弧线圈过补偿的补偿容量的计算公式为（）A、AB、BC、CD、D答案：B4.某110kV变电站，位于城镇郊外，装设40MVA主变压器2台，三级电压为110 kV/35kV/10kV；110kV出线2回，线路较长并穿过多雷山区，事故多发，线路无穿越功率；35kV出线6回；1OkV出线10回；各级电压短路电流水平为：110kV 为25kA、35kV为20kA、1OkV为16kA；无功补偿电容器组装设于10kV，补偿容量按主变压器容量的20%,电网背景谐波为5次及以上。

根据特性和工程实践，各级电压适用的接线型式应为（）。

A、110kV单母线/35kV双母线/1OkV单母线分段；B、110kV单母线/35kV单母线分段/1OkV双母线；C、110kV内桥接线/35kV单母线分段/1OkV单母线分段；D、110kV外桥接线/35kV单母线/1OkV单母线分段。

答案：C解析：解答过程：110kV仅两回线，可能的接线方式是t单母线和桥接线，根据线路特性情况，适用的接线应为内桥接线；35kV和10kV根据出线回路数，比较适合的接线方式均为单母线分段接线方式。

5.某35kV线路全长为35km?当全线为有架空地线的词杆双回线路时，下面电容电流正确的是（）。

A、6.468A；B、6.755A；C、7.015A；D、7.445A。

答案：A解析：根据《电力工程电气设计手册》（1）第6-9节第一条第（四）款，计算如下：Ic3=1.6Ic1=1.6X4.0425=6.468（A）6.有一额定电压为500kV的输电网，已知500kV输电线路使用4XLGJQ-300型分裂导线，长度为100km。

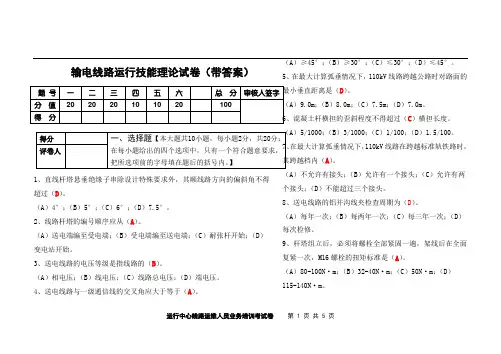

运行中心线路运维人员业务培训考试卷 第 1 页 共 5 页输电线路运行技能理论试卷（带答案）1、直线杆塔悬垂绝缘子串除设计特殊要求外，其顺线路方向的偏斜角不得超过（D ）。

（A ）4°；（B ）5°；（C ）6°；（D ）7.5°。

2、线路杆塔的编号顺序应从（A ）。

（A ）送电端编至受电端；（B ）受电端编至送电端；（C ）耐张杆开始；（D ）变电站开始。

3、送电线路的电压等级是指线路的（B ）。

（A ）相电压；（B ）线电压；（C ）线路总电压；（D ）端电压。

4、送电线路与一级通信线的交叉角应大于等于（A ）。

5、在最大计算弧垂情况下，110kV 线路跨越公路时对路面的D ）。

A ）9.0m ；（B ）8.0m ；（C ）7.5m ；（D ）7.0m 。

、混凝土杆横担的歪斜程度不得超过（C ）横担长度。

A ）5/1000；（B ）3/1000；（C ）1/100；（D ）1.5/100。

在最大计算弧垂情况下，110kV 线路在跨越标准轨铁路时，A ）。

（A ）不允许有接头；（B ）允许有一个接头；（C ）允许有两个接头；（D ）不能超过三个接头。

8、送电线路的铝并沟线夹检查周期为（D ）。

（A ）每年一次；（B ）每两年一次；（C ）每三年一次；（D ）每次检修。

9、杆塔组立后，必须将螺栓全部紧固一遍，架线后在全面复紧一次，M16螺栓的扭矩标准是（A ）。

（A ）80-100N ·m ；（B ）32-40N ·m ；（C ）50N ·m ；（D ）115-140N ·m 。

运行中心线路运维人员业务培训考试卷 第 2 页 共 5 页（A ）100M Ω；（B ）200M Ω；（C ）300M Ω；（D ）500M Ω。

1、每条线路应有明确的维修管理界限，应与发电厂、变电所和相邻的运行管理单位明确划分分界点(，不得出现空白点)。

调度专业考试题1、调度操作指令形式有：单项指令、逐项指令、综合指令。

8、电网无功补偿的原则分层分区、就地平衡。

二、选择题（共10分，每题1分）：7、110KV联络线重合闸的运行方式是 A 。

A、一侧投“检无压”，另一侧投“检同期”B、一侧投“检无压”，另一侧投“检同期”“检无压”C、一侧投“检无压”“检同期”，另一侧投“检同期”9、改造后的线路不定相 B 送电。

A、可以B、不可以10、断路器失灵保护，只在断路器 B 时起后备作用。

A、误动B、拒动C、保护误动5、空载高压长线路的末端电压 C 始端电压。

A、低于B、等于C、高于三、判断题（）：1、当某点发生短路时，三相短路电流最大。

（×）2、母联开关的专用充电保护充电时，必须投入、充电完毕可以不退出。

（×）3、在系统发生事故时，不允许变压器过负荷运行（×）。

4、用母联断路器向空母线充电时，发生谐振，应立即拉开断路器。

（∨）5、在断路器合上时，允许用刀闸拉合与该断路器并联的旁路电流（V ）。

6、刀闸的操作范围：与开关并联的旁路刀闸，当开关在合闸位置时可以拉合开关的旁路电流。

（√）7、变压器差动保护可以代替瓦斯保护。

（X）8、变压器分接头调整不能增减系统的无功，只能改变无功分布。

（√）四、简答题：（）：1.事故处理的一般原则是什么？电力系统发生事故时，各单位的运行人员在上级值班调度员的指挥下处理事故，并做到如下几点：⑴尽速限制事故的发展，消除事故的根源并解除对人身和设备安全的威胁，防止系统稳定破坏或瓦解；⑵用一切可能的方法保持设备继续运行，首先保证发电厂及枢纽变电站的自用电源；⑶尽快对已停电的用户特别是重要用户保安电源恢复供电；2、变压器并列运行应满足哪些条件？（1）、接线组别相同；（2）、变比差值不得超过±0.5％；（3）、短路电压值相差不得超过±10％；（4）、两台变压器的容量比不宜超过3：13、电网并列的条件？答：（1）相序、相位必须相同；（2）频率相同，无法调整时频率偏差不得大于0.3Hz。

2016年度输变电工程设计专业调考省公司变电专业题库一、单选题1.环境保护行政主管部门应当自收到建设项目环境影响报告书之日起60日内、收到环境影响报告表之日起30日内、收到环境影响登记表之日起（ C ）日内，分别作出审批决定并书面通知建设单位。

《建设项目环境保护管理条例》p154A．45 B.20 C．15 D.252.环境保护设施竣工验收，应当与主体工程竣工验收（ A ）《建设项目环境保护管理条例》p157A.同时进行B.在其后进行C.在其前进行D.在其后三个月内进行3.一个计算单元内配置的灭火器数量不得少于（ B ）具《建筑灭火器配置设计规范》6.1.1A．4 B.2 C．1 D.34.站区污水经（ C ）处理后，采用定期抽排的处理方式，不会污染外界环境。

《220kV后蒲变电站工程初步设计》7.1.3条A.消防水池B.事故油池C.化粪池D.雨水泵井。

5.变电站噪声主要表现为（ B ）噪声，来源于变压器。

《220kV后蒲变电站工程初步设计》7.1.4条A.机械噪声B.电磁噪声C. 空气动力性噪声D.单频噪声。

6.变电站的建筑物及主要房间尽量采用（ A ）布置，充分利用阳光等天然能源以及自然通风。

《220kV后蒲变电站工程初步设计》7.3条A.南北向B.东西向C. 南向D.北向。

7.消防设计应基于同一时间内变电站可能发生的火灾次数为（ B ）次来考虑。

《220kV后蒲变电站工程初步设计》6.1.3条A．零 B.一 C．二 D.历史数据8.变电站站内主要环形消防道路路面宽度宜为（ C ）m.《变电站总布置设计技术规程》8.3.3条A．5m B.4.5m C．4m D.5.5m9.事故油池的火灾危险性分类为（ D ），耐火等级为（ D ）。

《变电站总布置设计技术规程》5.5.1条A．戊二级 B. 丙二级 C．丁二级 D. 丙一级.10.地下变电站安全出口数量不应少于（ C ）个.《火力发电厂与变电站设计防火规范》11.4.4条A．1 B.4 C．2 D.311.人员疏散用的继续工作应急照明不应低于正常照明照度值的（ A ）《火力发电厂与变电站设计防火规范》11.7.2条A．10% B.20% C．5% D.15%12.消防水泵应保证在火警后（ B ）s内启动。

变电工程设计考试题及答案一、选择题1. 变电站的主要功能是：A. 输电变电B. 电能调度C. 电能转换D. 电能负荷调节2. 变电设备中常用的绝缘模式是：A. 干式绝缘B. 浸油绝缘C. 气体绝缘D. 气体+油浸绝缘3. 变电站中，检修负荷应满足的要求是：A. 低电压负荷B. 过负荷电流C. 高起动电流D. 长时间连续工作4. 变电站中的变压器主要作用是：A. 提高电压B. 降低电压C. 调节电压D. 稳定电压5. 变电站中的GIS指的是：A. 气体绝缘开关设备B. 油浸绝缘开关设备C. 干式绝缘开关设备D. 复合绝缘开关设备二、填空题1. 变压器的短路阻抗是由____和____两部分组成。

答案：漏抗、磁抗2. 变电站的地网电流不应超过____mA。

答案：13. GIS设备的主要特点是结构____，绝缘性能____。

答案：紧凑、高4. 变电站中的断路器主要用于____电路。

答案：开关5. 变电站中的避雷器主要用于____保护。

答案：过电压三、判断题1. 变电站的电能调度是指通过调节变压器的输出电压来实现对电能的调节。

答案：错误2. 变电站中的断路器用于分断带载电路，实现变电站的开关操作。

答案：正确3. 变电压器的转变比表示高压侧和低压侧的电压比值。

答案：正确4. 变电站的地网电流过大会引起危险，需要加强对地网的维护和检修。

答案：正确5. 变电站中的GIS设备使用气体绝缘，所以不需要与外界的油相接触。

答案：正确四、简答题1. 请简要描述变电站的基本结构和主要设备。

答案：变电站的基本结构包括进出线、变压器、断路器、避雷器、电流互感器和电压互感器等设备。

进出线用于连接电网和变电站，变压器用于实现电压的升降，断路器用于分断带载电路，避雷器用于保护设备免受过电压损害，电流互感器和电压互感器用于测量电流和电压。

2. 请简述GIS设备相比传统开关设备的优势。

答案：GIS设备采用气体绝缘，结构紧凑，占地面积小，可靠性高，绝缘性能好，适用于高海拔、高温、高湿等特殊环境。

输变电工程设计专业调考（公共类试题(技术标准)）-17、（单选题）《电气装置安装工程电气设备交接试验标准》（GB 50150-XXXX年全面推广节能导线，实现节能导线全面替代普通钢芯铝绞线，以技术进步促进电网节能水平、运行指标的显著提升。

A、XXXX年版）..................................................................................................... 2 2、基建设计〔XXXX年版第一批）......................................................................................... 5 3、国家电网基建〔XXXX年新建变电站设计补充规定................................................................................................................ ............. 10 4、国家电网基建〔XXXX年第二次输变电工程设计竞赛创新亮点的通知......................................................................... 34 12、国家电网科〔XXXX年版）一、选择题1.500kV 智能变电站高压设备综合在线监测系统研究中变压器主要采用了(ABCD)等监测项目A.油色谱B. 局部放电C. 铁芯及夹件接地电流D. 绕组温度、油温2. 500kV 智能变电站高压设备综合在线监测系统研究中氧化锌避雷器采用了(ABC)等项目A. 阻性电流B. 动作次数C. 全电流监测D. 局部放电监测 3. 500kV 智能变电站高压设备综合在线监测系统研究中变压器局放性能指标采用内置UHF 传感器,UHF传感器的寿命应不少于(C)年 A. 5 B. 10 C. 15 D. XXXX年版第一批）一、选择题1.无人值班变电站顺序控制设计技术相对于常规变电站操作哪些方面得到提高（ABCD）A.操作时间B.可靠性C.方便性D.人员配置2.智能终端、合并单元一体化装置通过逻辑组合可灵活实现(ABCD)、一次设备在线监测等组合功能。

配电线路工专业模考试题与参考答案一、单选题（共58题，每题1分，共58分）1.电缆排管时，管应保持平直，管与管之间应有( )mm的间距。

A、30B、20C、15D、10正确答案：B2.变压器低压侧熔丝(片)或断路器( )整定值按变压器额定电流选择。

A、过流B、短延时C、速断D、长延时正确答案：D3.用作电气连接的金具，其设计不得降低导线的导电能力，其中电气性能应满足如下要求( )A、耐张线夹的载流量不应小于被安装导线的载流量B、导线接续处的温升不应大于被接续处导线的温升C、在安装时不应留有缝隙D、导线接续处两端点之间的电阻，不应大于同样长度导线的电阻。

正确答案：C4.12kV环网柜的标称放电电流为( )KAA、1B、2C、3D、5正确答案：D5.导线振动的最大波长、最大振幅不应超过导线直径的( )倍。

A、2～3B、3～4C、4～5D、1～2正确答案：A6.柱上变压器、配变站、柱上开关设备、电容器设备的接地电阻测量( )至少一次。

A、每四年B、每一年C、每两年D、每三年正确答案：C7.隔离开关安装时，应调整其三相同期性，使三相不同期性应小于( )。

A、4mmB、2mmC、5mmD、3mm正确答案：C8.拼装、固定防火复合板、耐火隔板时，按实际尺寸钻孔,间距不大于( )mm,用膨胀螺栓将防火复合板和耐火隔板分别固定在电缆孔洞的墙体两侧。

A、250B、200C、240D、220正确答案：C9.操作柱上断路器时，应注意( )防止伤人。

A、高空坠物B、断路器爆炸C、断路器是否处在合闸位置D、断路器是否处在分闸位置正确答案：B10.交流避雷器定期试验不包括( )A、密封试验B、避雷器气候老化试验C、雷电冲击放电电压试验D、残压试验正确答案：D11.熔断件应有高强度的拉紧丝，并且拉紧丝与熔体两端应可靠压接或焊接，为熔体提供可靠的机械强度。

断体承受( )的净拉力A、小于60NB、不小于60NC、等于60ND、大于５５N正确答案：B12.电缆分支箱避雷器的外屏蔽层应采用不小于( )mm2的绝缘铜线接地。
