实验内容 (2)

图2—3 二次电压测量法
戴维南定理
二、实验原理： （3）外加电压测量法 测量电路如图2—4所示。 把有源一端口网络中的所有独 立电源置零，然后在端口a、b 处外加一个给定电压u，测得 流入端口的电流i，则R=u/I 图2—4 外加电压测量法
戴维南定理
二、实验原理： （4）半电压测量法 在这里我们运用了这样 的原理，当负载的阻值等于 电源内阻的阻值时，电源电 压是平均分配的。 测量电路如图2—5所 示。调节负载电阻RL，当电 压表的读数为开路电压UCD0 的一半时，此时负载电阻RL 即为所求的入端电阻Ri。
2、所谓等效，是指它们的外部特性，就是说在有源一端口的两个
端口a和b，如果接相同的负载，则流过负载的电流相同。
戴维南定理
二、实验原理：
（a）有源一端口网络
(b)等效电路
图2—1 戴维南定理等效电路
戴维南定理
二、实验原理： 4、可以用实验的方法测定该有源一端口网络的开路电压UOC和等效 内阻RS。正确测量UOC和RS的数值是获得等效电路的关键，但电 压表和电流表都有一定的内阻，在测量时，由于改变了被测电 路的工作状态，因而会给测量结果带来一定的误差。 5、开路电压的测量方法 （1）当含源一端口网络的入端电阻Ri与电压表内阻Rv相比可以 忽略不计时，可直接用电压表测量其开路电压。 （2）介绍一种测量开路电压UOC的方法——补偿法。它在测量电 压时，可以排除仪表内阻对测量结果的影响。补偿电路实 际上是一个分压器电路，如图2—2所示。在测量电压Uab 时，先将a’、b’端口与a、b端口对应相接，调节分压器电 压，使微安表的指示为0。这时，补偿电路的接入不影响被 测电路的工作状态。在电路中，a端口和a’端口的电位相 等，所以，电压表的读数等与被测电压。

《电力电子技术基础》实验报告
班姓名学号
同组人
实验二直流斩波电路的性能研究
一、实验目的
二、实验电路
1．降压斩波电路
2．升压斩波电路
三、实验内容
1．PWM性能测试
观察PWM脉宽调制电压（u GE）波形，观察其最大占空比和最小占空比波形，并记录在下表中。

2．降压斩波电路的波形观察及电压测试
改变PWM脉冲占空比，观察并记录PWM信号占空比最大以及最小时，输出电压u o波形、输出电流i o波形，以及u o的平均值U o，并记录在下表中。

3．升压斩波电路的波形观察及电压测试
改变PWM脉冲占空比，观察并记录PWM信号占空比最大以及最小时，输出电压u o波形、输出电流i o波形，以及u o的平均值U o，并记录在下表中。

四、思考题
（1）根据记录的波形，分析并绘制降压斩波电路的U o/U i－ （占空比）关系曲线，与理论分析结果进行比较，并讨论产生差异的原因。

（2）如果斩波电路的负载电阻发生变化，对其输出电压、电流波形有何影响，为什么？。

操作系统实验二实验报告一、实验目的本次操作系统实验二的主要目的是深入理解和掌握进程管理的相关概念和技术，包括进程的创建、执行、同步和通信。

通过实际编程和实验操作，提高对操作系统原理的认识，培养解决实际问题的能力。

二、实验环境本次实验使用的操作系统为 Windows 10，编程环境为 Visual Studio 2019。

三、实验内容及步骤（一）进程创建实验1、首先，创建一个新的 C+＋项目。

2、在项目中，使用 Windows API 函数`CreateProcess`来创建一个新的进程。

3、为新进程指定可执行文件的路径、命令行参数、进程属性等。

4、编写代码来等待新进程的结束，并获取其退出代码。

（二）进程同步实验1、设计一个生产者消费者问题的模型。

2、使用信号量来实现生产者和消费者进程之间的同步。

3、生产者进程不断生成数据并放入共享缓冲区，当缓冲区已满时等待。

4、消费者进程从共享缓冲区中取出数据进行处理，当缓冲区为空时等待。

（三）进程通信实验1、选择使用管道来实现进程之间的通信。

2、创建一个匿名管道，父进程和子进程分别读写管道的两端。

3、父进程向管道写入数据，子进程从管道读取数据并进行处理。

四、实验结果及分析（一）进程创建实验结果成功创建了新的进程，并能够获取到其退出代码。

通过观察进程的创建和执行过程，加深了对进程概念的理解。

（二）进程同步实验结果通过使用信号量，生产者和消费者进程能够正确地进行同步，避免了缓冲区的溢出和数据的丢失。

分析结果表明，信号量机制有效地解决了进程之间的资源竞争和协调问题。

（三）进程通信实验结果通过管道实现了父进程和子进程之间的数据通信。

数据能够准确地在进程之间传递，验证了管道通信的有效性。

五、遇到的问题及解决方法（一）在进程创建实验中，遇到了参数设置不正确导致进程创建失败的问题。

通过仔细查阅文档和调试，最终正确设置了参数，成功创建了进程。

（二）在进程同步实验中，出现了信号量使用不当导致死锁的情况。

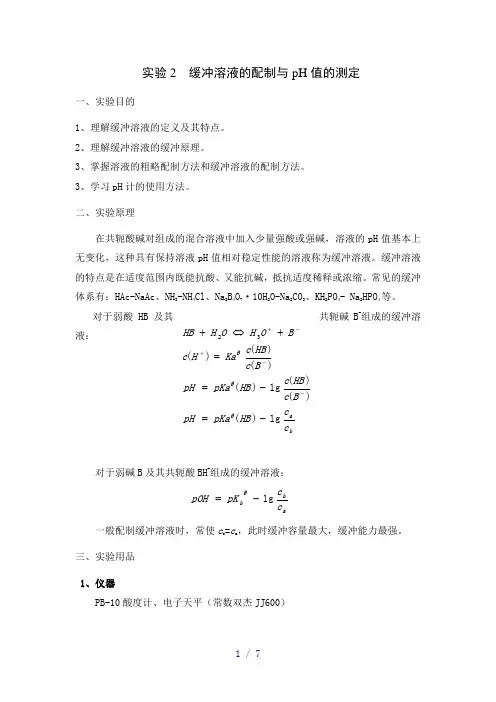

实验2 缓冲溶液的配制与pH 值的测定一、实验目的1、理解缓冲溶液的定义及其特点。

2、理解缓冲溶液的缓冲原理。

3、掌握溶液的粗略配制方法和缓冲溶液的配制方法。

3、学习pH 计的使用方法。

二、实验原理在共轭酸碱对组成的混合溶液中加入少量强酸或强碱，溶液的pH 值基本上无变化，这种具有保持溶液pH 值相对稳定性能的溶液称为缓冲溶液。

缓冲溶液的特点是在适度范围内既能抗酸、又能抗碱，抵抗适度稀释或浓缩。

常见的缓冲体系有：HAc-NaAc 、NH 3-NH 4Cl 、Na 2B 4O 7·10H 2O-Na 2CO 3、KH 2PO 4- Na 2HPO 4等。

对于弱酸HB 及其共轭碱B -组成的缓冲溶液：对于弱碱B 及其共轭酸BH +组成的缓冲溶液：一般配制缓冲溶液时，常使c b =c a ，此时缓冲容量最大，缓冲能力最强。

三、实验用品 1、仪器PB-10酸度计、电子天平（常数双杰JJ600）b ac cHB pKa pH B c HB c HB pKa pH B c HB c Ka H c B O H O H HB lg )()()(lg)()()()(32-=-==+⇔+--+-+θθθab bc c pK pOH lg-=θ2、器材5mL量筒（1个）、10mL量筒（1个）、50mL烧杯（10个）、标签纸、玻璃棒（1根）3、试剂浓氨水（28%）、NHCl（s）、冰醋酸（99%）、NaAc（s）、KCl（3mol·L-1）4标准缓冲溶液（pH6.86；pH4.01）四、实验内容1、溶液的粗略配制Cl溶液的配制（1）0.1mol·L-1NH4Cl，倒入50mL带有刻度的用精度为0.01g的电子天平称取0.27g 固体NH4洁净烧杯中，加入少量去离子水搅拌使其完全溶解后，用去离子水稀释至刻度，贴上标签，备用。

（2）0.1mol·L-1氨水溶液的配制用5mL量筒量取0.38mL浓氨水（28%），倒入50mL带有刻度的洁净烧杯中，加入少量去离子水搅拌使其完全溶解后，用去离子水稀释至刻度，贴上标签，备用。
