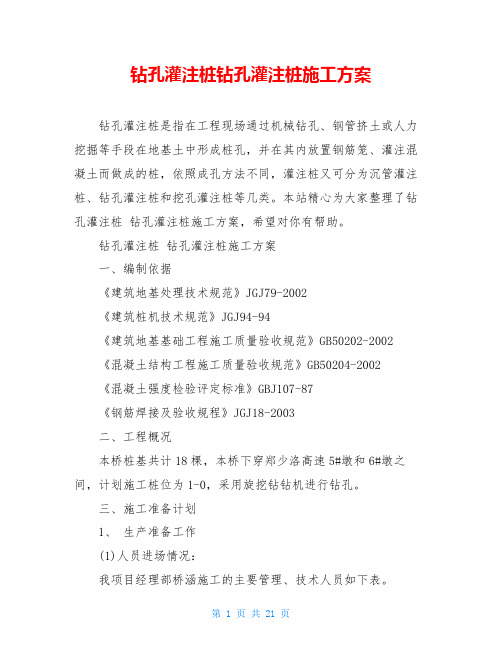

钻孔灌注桩钻孔灌注桩施工方案钻孔灌注桩是指在工程现场通过机械钻孔、钢管挤土或人力挖掘等手段在地基土中形成桩孔，并在其内放置钢筋笼、灌注混凝土而做成的桩，依照成孔方法不同，灌注桩又可分为沉管灌注桩、钻孔灌注桩和挖孔灌注桩等几类。

本站精心为大家整理了钻孔灌注桩钻孔灌注桩施工方案，希望对你有帮助。

钻孔灌注桩钻孔灌注桩施工方案一、编制依据《建筑地基处理技术规范》JGJ79-2002《建筑桩机技术规范》JGJ94-94《建筑地基基础工程施工质量验收规范》GB50202-2002《混凝土结构工程施工质量验收规范》GB50204-2002《混凝土强度检验评定标准》GBJ107-87《钢筋焊接及验收规程》JGJ18-2003二、工程概况本桥桩基共计18棵，本桥下穿郑少洛高速5#墩和6#墩之间，计划施工桩位为1-0，采用旋挖钻钻机进行钻孔。

三、施工准备计划1、生产准备工作(1)人员进场情况：我项目经理部桥涵施工的主要管理、技术人员如下表。

主要管理、技术人员序号姓名职务1 项目经理2 项目总工3 生产副经理4 安全工程师5 结构工程师6 测量工程师7 试验工程师8 质检工程师9 现场负责人(2)桥涵施工工人情况如下：桥涵预计安排1个施工队伍施工，施工人员35 人，人员、机械配合施工，现场施工总负责1 人、测量员2 名、试验员2 名、质检员1 名、技术工人20 名、焊工10人，普工15名、钢筋加工及混凝土拌和运输设备等由拌和站、钢筋加工车间统一安排使用。

2、机械配备情况如下：每台桩机机械配备表序号机械规格型号数量设备状况1旋挖钻ZR220A1良好2发电机250kw2良好3平板车 1良好4吊车 1良好5混凝土搅拌运输车8m35良好6装载机 1良好7挖掘机 1良好8自卸车 1良好9电焊机 1良好四、施工工艺1、材料及混凝土(1)水泥、细集料和粗集料、水以及混凝土的拌和、输送、灌注和养护等，都应符合规范要求。

混凝土级别应符合图纸规定。

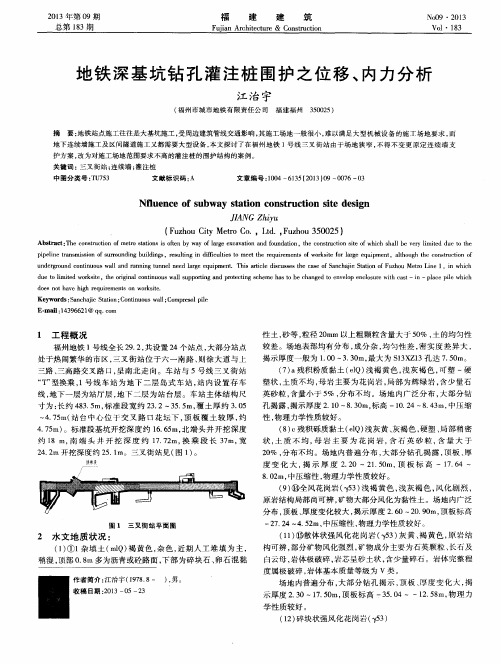

地铁车站围护结构钻孔灌注桩摘要：在地铁车站围护工程中，如何保证其垂直度和定位精度是深基坑工程质量控制的关键。

在开挖沟槽时，若发生护足位置不当、竖向间隔不一等问题，将会造成开挖作业中的困难，造成车辆在开挖后的净距超过某一限度时，无法对车辆侧墙的平整度进行有效的控制。

对地铁车站钻孔灌注桩的定位精度及垂直度的控制技术进行了较为详尽的分析，并对其应用进行了深入的讨论。

关键词：地铁车站；围护结构；施工技术；钻孔灌注桩前言随着社会的发展，城市轨道交通已逐步成为城市居民的主要出行方式，但在建设过程中，由于没有足够的了解，导致工程建设中出现了很多问题，比如桩柱断裂、门槛破坏、坍塌孔洞等。

为此，对隧道外钻孔灌注桩的施工工艺进行了深入的探讨，并对其成因进行了分析，并提出了相应的改进措施。

一、钻孔灌注桩施工技术的概述1.1原理的分析从原理上说，钻进是指通过机械钻、钢管压实、或在地基上凿出的钻孔。

钻孔灌注桩按钻孔法分为钻孔桩、钻孔桩和钻孔桩三种。

采用旋转钻机、回转钻机、反向钻机、螺旋钻机、冲击钻机等钻机，进行了钻机、钻机和钻机的施工工艺。

通过将一个液压电机转动到钻头上，再利用转动力矩把它压进地里，再用钻头和伸缩钻把地板从钻孔外面移开，直至达到设计的高度。

在达到设计等级之后，将钢筋支架放入孔洞中进行加固，然后进行混凝土的灌浆。

1.2钻孔灌注桩施工技术的分析1.2.1成孔施工利用诸如钻头之类的机械装置来进行钻井是一种钻井工艺。

在此过程中，要特别注意：一是技术人员在将工具放置到地表之前，要先把工具的状态调整好，使其保持稳定。

而且，规则的深度一定是0。

第二，在钻进时，初期钻压要控制在90 kPa左右，利用钻头和钻杆的重力作用，使钻进速度逐渐提高。

另外，在钻井作业中，对施工现场的地质和环境进行了细致的分析。

不同的地质情况要求的钻井数量也不尽相同。

最后，在施工期间，若有剩余的钻杆被填满，则应立即停止钻杆，并向左、向右摇摆，反时针方向，将钻杆的下部盖板封闭。

钻孔灌注桩专项安全施工方案一、钻孔灌注桩安全施工方案（一）、施工准备1、管线保护施工前，邀请业主、设计及管线单位进行交底，提供管线和其他隐蔽设施的准确位置，对需要迁移或保护的管线予以明确，并设置醒目标志。

2、钻机就位（1）、平整场地、清除杂物、换除软土、夯打密实。

钻机底座不能直接置于不坚实的填土上，垫枕木加以稳固，以免产生不均匀沉陷。

（2）、钻机就位后，应有专人指挥对机底枕木填实，保证施工时机械不倾斜、不倾倒，保持整机处于水平位置，同时对钻机及配套设施进行全面检查。

钻机上必须加设漏电保护装置，安装避雷设施。

（3）、钻机必须保持与高压电线的安全距离。

（二）、桩位放样根据设计图纸使用全站仪现场采用坐标法进行桩位精确放样，放样后请监理工程师进行复核，经过复核无误后，在周围定出4根不易受破坏的护桩，以进行护筒精确定位。

施工中护桩要妥善看管，不得移位和丢失破坏，以便随时复核桩位。

在钻孔过程中经常检查钻头中心位置和钻杆倾斜度，以防成孔偏位和倾斜度过大。

（三）、护筒埋设护筒采用挖埋法安装，埋置护筒高出地面0.3m，埋深大于1米,并且在护筒周围夯填粘性土，将粘性土对称均匀地投入护筒与周围土间隙中，逐层捣实，以确保护筒埋设稳固。

测量人员在护筒沉放好后对桩位进行复测。

对于已埋设护筒未开钻或已成桩护筒尚未拔除的，应加设护筒顶盖或铺设安全网遮罩，并在其周边悬挂警示带，设安全标志。

（四）、导管密闭性试验1、开钻前先检查并确保导管的密闭性。

（1）、压力计算：P=1.1×（r c·h c－r w h w）r c—砼容重；h c—砼柱最大高度；r w—孔内泥浆容重；h w—孔内泥浆有效深度；r c取24.0 KN/m3, r W取12.0 KN/m3；h c按孔深10m计（本桥最大桩长为13.5米），取h w=h c。

则：P=1.1×（24.0－12.0）×13.5=178.2Kpa2、操作要点先将导管接长，密封两端。

钻孔灌注桩施工流程钻孔灌注桩是一种常见的基础工程施工技术，广泛应用于建筑、桥梁、码头等工程领域。
