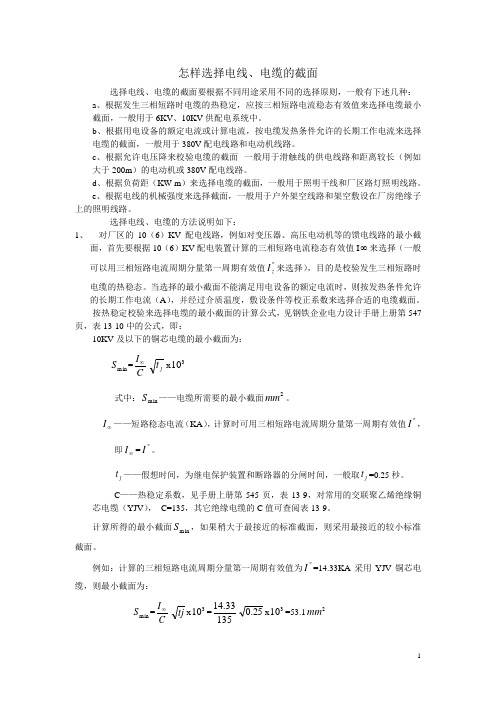

怎样选择电线、电缆的截面选择电线、电缆的截面要根据不同用途采用不同的选择原则，一般有下述几种： a 、根据发生三相短路时电缆的热稳定，应按三相短路电流稳态有效值来选择电缆最小截面，一般用于6KV 、10KV 供配电系统中。

b 、根据用电设备的额定电流或计算电流，按电缆发热条件允许的长期工作电流来选择电缆的截面，一般用于380V 配电线路和电动机线路。

c 、根据允许电压降来校验电缆的截面--一般用于滑触线的供电线路和距离较长（例如大于200m ）的电动机或380V 配电线路。

d 、根据负荷距（KW-m ）来选择电缆的截面，一般用于照明干线和厂区路灯照明线路。

e 、根据电线的机械强度来选择截面，一般用于户外架空线路和架空敷设在厂房绝缘子上的照明线路。

选择电线、电缆的方法说明如下：1、 对厂区的10（6）KV 配电线路，例如对变压器、高压电动机等的馈电线路的最小截面，首先要根据10（6）KV 配电装置计算的三相短路电流稳态有效值I ∞来选择（一般可以用三相短路电流周期分量第一周期有效值"z I 来选择），目的是校验发生三相短路时电缆的热稳态。

当选择的最小截面不能满足用电设备的额定电流时，则按发热条件允许的长期工作电流（A ），并经过介质温度，敷设条件等校正系数来选择合适的电缆截面。

按热稳定校验来选择电缆的最小截面的计算公式，见钢铁企业电力设计手册上册第547页，表13-10中的公式，即：10KV 及以下的铜芯电缆的最小截面为：min S =C I ∞j t x 310式中：min S ——电缆所需要的最小截面2mm 。

∞I ——短路稳态电流（KA ），计算时可用三相短路电流周期分量第一周期有效值''I ，即∞I =''I 。

j t ——假想时间，为继电保护装置和断路器的分闸时间，一般取j t =0.25秒。

C ——热稳定系数，见手册上册第545页，表13-9，对常用的交联聚乙烯绝缘铜芯电缆（YJV ）， C=135，其它绝缘电缆的C 值可查阅表13-9。

电缆选型的几种方法一、根据电缆的用途选择电缆的用途决定了其性能和特点，因此在选型时需要先确定电缆的用途。

常见的电缆用途包括电力传输、通信传输、仪表控制等。

不同用途的电缆有不同的要求，如电力传输需要考虑电压等级、导体截面积等；通信传输则需要考虑信号传输速率、抗干扰能力等。

根据电缆的用途进行选择是最基本的选型方法。

二、根据电缆的导体材质选择电缆的导体材质对其导电性能和耐热性能有较大影响。

常见的导体材质包括铜和铝。

铜导体具有良好的导电性能和耐腐蚀性能，适用于大电流传输和要求较高的场合；而铝导体则具有较轻的重量和较低的成本，适用于一般场合。

在选型时需要根据具体情况选择导体材质，以满足工程要求。

三、根据电缆的绝缘材料选择电缆的绝缘材料对其绝缘性能和耐热性能有较大影响。

常见的绝缘材料包括聚乙烯、交联聚乙烯、聚氯乙烯等。

聚乙烯绝缘具有较好的绝缘性能和耐热性能，适用于一般场合；而交联聚乙烯绝缘则具有更好的耐高温性能，适用于高温环境。

在选型时需要根据电缆使用环境和要求选择合适的绝缘材料。

四、根据电缆的屏蔽结构选择电缆的屏蔽结构对其抗干扰能力有较大影响。

常见的屏蔽结构包括铝塑复合带屏蔽、铜带屏蔽、铜丝编织屏蔽等。

铝塑复合带屏蔽具有较好的屏蔽效果和成本效益，适用于一般场合；而铜带屏蔽和铜丝编织屏蔽则具有较好的抗干扰能力，适用于对干扰要求较高的场合。

在选型时需要根据对干扰的要求选择合适的屏蔽结构。

五、根据电缆的外护层材料选择电缆的外护层材料对其耐磨损性能和耐候性能有较大影响。

常见的外护层材料包括聚氯乙烯、聚乙烯、聚氨酯等。

聚氯乙烯外护层具有较好的耐磨损性能和耐候性能，适用于一般场合；而聚乙烯和聚氨酯外护层则具有更好的耐磨损性能和耐候性能，适用于对外界环境要求较高的场合。

在选型时需要根据电缆使用环境和要求选择合适的外护层材料。

总结：电缆选型是根据电缆的用途、导体材质、绝缘材料、屏蔽结构和外护层材料等因素进行选择。

根据电缆的用途选择是最基本的选型方法，导体材质、绝缘材料、屏蔽结构和外护层材料等因素则是根据具体要求进行选择。

电线电缆的选型及方法⒈型号的选择选用电线电缆时，要考虑用途，敷设条件及安全性等；根据用途的不同，可选用电力电缆、架空绝缘电缆、控制电缆等；根据敷设条件的不同，可选用一般塑料绝缘电缆、钢带铠装电缆、钢丝铠装电缆、防腐电缆等；根据安全性要求，可选用阻燃电缆、无卤阻燃电缆、耐火电缆等。

⒉电线电缆规格的选择确定电线电缆的使用规格（导体截面）时，应考虑发热，电压损失，经济电流密度，机械强度等条件。

根据经验，低压动力线因其负荷电流较大，故一般先按发热条件选择截面，然后验算其电压损失和机械强度；低压照明线因其对电压水平要求较高，可先按允许电压损失条件选择截面，再验算发热条件和机械强度；对高压线路，则先按经济电流密度选择截面，然后验算其发热条件和允许电压损失；而高压架空线路，还应验算其机械强度。

若用户没有经验，则应征询有关专业单位或人士的意见。

一般电线电缆规格的选用参见下表：电线电缆规格选用参考表3、同一规格铝芯导线载流量约为铜芯的0.7倍，选用铝芯导线可比铜芯导线大一个规格，交联聚乙烯绝缘可选用小一档规格，耐火电线电缆则应选较大规格。

4、本表计算容量是以三相380V、Cosφ＝0.85为基准，若单相220V、Cosφ＝0.85，容量则应× 1/3。

3、当环境温度较高或采用明敷方式等，其安全载流量都会下降，此时应选用较大规格；当用于頻繁起动电机时，应选用大2～3个规格。

5、本表聚氯乙烯绝缘电线按单根架空敷设方式计算，若为穿管或多根敷设，则应选用大2～3个规格。

6、以上数据仅供参考，最终设计和确定电缆的型号和规格应参照有关专业资料或电工手册。

7.运输中严禁从高处扔下电缆或装有电缆的电缆盘，特别是在较低温度时（一般为5℃左右及以下）,扔、摔电缆将有可能导致绝缘、护套开裂。

8.尽可能避免在露天以裸露方式存放电缆，电缆盘不允许平放。

9.吊装包装件时，严禁几盘同时吊装。

在车辆、船舶等运输工具上，电缆盘要用合适方法加以固定，防止互相碰撞或翻倒，以防止机械损伤电缆。

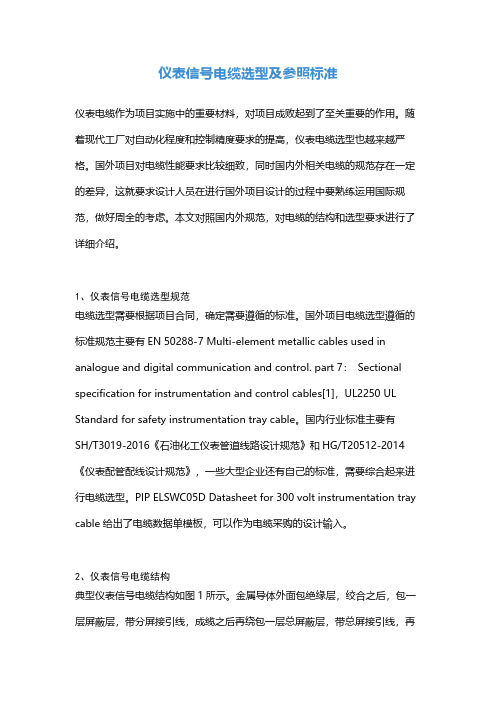

仪表信号电缆选型及参照标准仪表电缆作为项目实施中的重要材料，对项目成败起到了至关重要的作用。

随着现代工厂对自动化程度和控制精度要求的提高，仪表电缆选型也越来越严格。

国外项目对电缆性能要求比较细致，同时国内外相关电缆的规范存在一定的差异，这就要求设计人员在进行国外项目设计的过程中要熟练运用国际规范，做好周全的考虑。

本文对照国内外规范，对电缆的结构和选型要求进行了详细介绍。

1、仪表信号电缆选型规范电缆选型需要根据项目合同，确定需要遵循的标准。

国外项目电缆选型遵循的标准规范主要有EN 50288-7 Multi-element metallic cables used in analogue and digital communication and control. part 7： Sectional specification for instrumentation and control cables[1]，UL2250 UL Standard for safety instrumentation tray cable。

国内行业标准主要有SH/T3019-2016《石油化工仪表管道线路设计规范》和HG/T20512-2014《仪表配管配线设计规范》，一些大型企业还有自己的标准，需要综合起来进行电缆选型。

PIP ELSWC05D Datasheet for 300 volt instrumentation tray cable给出了电缆数据单模板，可以作为电缆采购的设计输入。

2、仪表信号电缆结构典型仪表信号电缆结构如图1所示。

金属导体外面包绝缘层，绞合之后，包一层屏蔽层，带分屏接引线，成缆之后再绕包一层总屏蔽层，带总屏接引线，再往外依次是内护套、铠装层，外护套。

图1 仪表信号电缆结构示意根据项目要求，电缆结构会有所差异。

例如：有的项目不要求通信线和撕裂绳，就可以去掉，节省成本。

2.1 导体导体是电缆最重要的组成部分，导体的材质和结构参数直接影响电缆的信号传递性能和成本。

如何选择正确的电线电缆
电线电路属于隐蔽工程，即使是小小的隐患都可能会造成严重的安全事故，所以我们在线路敷设前就要做好充足的准备，例如在电线电缆的选择方面，就需要根据多方面的考虑才能确定合适的线缆。

电线电缆的种类如此繁多，我们该如何选择呢？下面长江电缆小编就为大家解析一下吧。

1、电线电缆型号的选择
(1)选用电线电缆时，要考虑用途，敷设条件及安全性;
(2)根据用途的不同：可选用电力电缆、架空绝缘电缆、控制电缆等;
(3)根据敷设条件的不同：可选用一般塑料绝缘电缆、钢带铠装电缆、钢丝铠装电缆、防腐电缆等;
(4)根据安全性要求：可选用阻燃电缆、低烟无卤电缆、耐火电缆等。

2、电线电缆规格的选择
(1)确定电线电缆的使用规格（导体截面）时，应考虑发热，电压损失，经济电流密度，机械强度等条件；
(2)低压动力线因其负荷电流较大，故一般先按发热条件选择截面，然后验算其电压损失和机械强度；
(3)低压照明线因其对电压水平要求较高，可先按允许电压损失条件选择截面，再验算发热条件和机械强度；
(4)高压线路，则先按经济电流密度选择截面，然后验算其发热条件和允许电压损失。

电缆通常是由几根或几组导线[每组至少两根]绞合而成的类似绳索的电缆，每组导线之间相互绝缘，并常围绕着一根中心扭成，整个外面包有高度绝缘的覆盖层。

多架设在空中或装在地下、水底，用于电讯或电力输送。

选择电缆需要考虑的因素虽然比较多，但有一点是永远不能忽略，那就是电线电缆的质量。

电线电缆的质量直接影响着电路的正常运行，
不合格的电线电缆不仅影响使用，更直接危害我们的生命安全，所以我们一定要擦亮眼睛选用有品质保障的优质电缆。

教你学会仪表电缆的选型仪表电缆主要用于自动控制系统、监控回路的信号传输，在化工装置中大量使用。

随着工程现场中对化工装置的安全性和可靠性要求越来越高，在工程设计中合理地选择仪表电缆，已成为制约整个控制系统安全、可靠运行的重要因素之一。

仪表电缆的选用主要是依据EN50288-7-2005 Multi-element metallic cables used in analogue and digital communication and control-Part7: Sectional specification for instrumentation and control cables，PAS 5308-1-2009 Control and instrumentation cables-Part1: Specification for polyethylene insulated cables，PAS 5308-2-2009 Control and instrumentation cables-Part2: Specification for PVC insulated cables等相关电缆标准。

在电缆导体、绝缘、电缆测试等方面，国际电工委员会(IEC)颁布的标准均有相关的规定，但是在IEC标准体系中，对仪表电缆却无针对性的要求。

在中国同样没有针对仪表电缆的国家标准或行业标准，国内的电缆厂商在制造电缆时多依据自身的企业标准来执行。

为利于产品质量的提高和控制，国家电线电缆质量监督检验中心于2009年发布了TICW/06-2009《计算机与仪表电缆》。

本文结合仪表电缆的国内外标准，重点对化工装置中常用仪表电缆的结构和性能指标进行了分析和归类整理。

1、仪表电缆的设计原则在化工装置中，仪表电缆在选型和设计时，常遵循如下设计流程：①确定所适用的设计标准。

根据项目合同和专利商等要求，合理选择电缆制造、检验和验收所遵循的国际标准、国家标准和行业标准，在满足项目设计要求的同时，不得与国家、行业和地方的相关标准存在冲突。

关于仪表电缆
一起涨姿势～
仪表电缆通常可分为三类，即控制系统电缆、动力系统电缆和专用电缆。

控制系统包括控制、测量部分，传递控制和检测的电流信号，如常规电动单元组合仪表，也包括传递热电偶、热电阻的信号。

它们共同的特点是输送电信号较弱，都是毫伏级的，因此负荷电流小。

为此对整个回路的线路电阻要求较高，线路电阻过大，会降低测量精度。

动力系统是指仪表电源及其控制系统，它不同于电气专业的电力系统。

仪表的电源都是市电，并且多用220V AC，极少场合采用380VAC。

这种系统对电缆要求不高，只要考虑电路中电流不超过电流额定值，一般不必考虑线路电阻。

专用电缆也很普遍，如DCS专用电缆，放射性检测系统专用电缆，巡回检测系统专用电缆等，它们大多数是屏蔽电缆，有时采用同轴电缆。

专用电缆有的是检测设备配备的，有的需现场配备。

仪表用绝缘导线
仪表用绝缘导线常用的有橡皮绝缘电线和聚氯乙烯绝缘电线两种。

仪表用电缆
仪表用电缆除专用电缆外分控制电缆和动力电缆两种。

仪表用电负荷较小，电缆比较细。

铜芯电缆有1.0、1.5、2.5、4.0mm2四种，铝芯电缆有1.5、2.5、4.0、6.0mm2四种。

仪表外部供电（如控制室
供电）由电气专业考虑，电缆也由电气专业计算负荷和选用。

控制电缆有2芯、3芯、4芯、5芯、6芯、8芯、10芯、14芯、19芯、24芯、30芯和37芯12种规格。

屏蔽电线和屏蔽电缆
仪表工作在强电、强磁场环境的可能性很大，有时受电波干扰。

仪表常用屏蔽电线型号及主要用途……。

仪表电缆选型及应⽤！不收藏都后悔~仪表⼯作中，电缆也是⽐较常见的⼀种，电线电缆载流量的计算在仪表电⽓选线⽅⾯是⼀项⽐较基础性的常识知识。

那么电缆与电缆之间的区别有哪些？电缆（electric cable；power cable）：通常是由⼏根或⼏组导线组成。

⼀般我们家装常⽤的有BVR电线、BVV电线、BV电线等，且⽤量较多。

⽽⼀般企业或⼤型⼯程上则使⽤VV、YJV、YJV22，ZR--YJV、NH---YJV、WDZ---BYJ电缆等型号⽤的较多。

型号开头的⼤写字母B表⽰是的导体材料为硬线，⼤写字母R则表⽰导体材料为软线。

B系列也就是硬电线系列属于布电线类，电压等级为300/500V。

R系列则表⽰为软电线类。

字母V表⽰的是PVC 聚氯⼄烯，也就是聚氯⼄烯塑料材料，⽽聚⼄烯材料则⽤Y表⽰。

L表⽰的是导体材料为铝芯。

同时，在名称最后⾯若有B，则表⽰该电线为多导体平⾏线，若表⽰为S，该电线则是多导体绞合线，也就是我们常说的花线。

1、电线电缆规格型号表常⽤电线规格型号表：BV 铜芯聚氯⼄烯绝缘电线；BLV 铝芯聚氯⼄烯绝缘电线；BVV 铜芯聚氯⼄烯绝缘聚氯⼄烯护套电线；BLVV 铝芯聚氯⼄烯绝缘聚氯⼄烯护套电线；BVR 铜芯聚氯⼄烯绝缘软线；RV 铜芯聚氯⼄烯绝缘安装软线；RVB 铜芯聚氯⼄烯绝缘平型连接线软线；BVS 铜芯聚氯⼄烯绝缘绞型软线；RVV 铜芯聚氯⼄烯绝缘聚氯⼄烯护套软线；BYR 聚⼄烯绝缘软电线；BYVR 聚⼄烯绝缘聚氯⼄烯护套软线；RY 聚⼄烯绝缘软线；RYV 聚⼄烯绝缘聚氯⼄烯护套软线电⼒电缆；VV,VLV,YJV,VV22,VLV22,YJV22；阻燃控制电缆;ZR-KVV,ZR-KVVP,ZR-KVVP22,ZR-KVVRP；通信设备电源线;RVVZ,ZRVVR 10-400mm；2、电缆型号的组成⽤途代码－不标为电⼒电缆，K为控制缆，P为信号缆；绝缘代码－Z油浸纸，X橡胶，V聚氯⼄稀，YJ交联聚⼄烯导体材料代码－不标为铜，L为铝；内护层代码－Q铅包，L铝包，H橡套，V聚氯⼄稀护套派⽣代码－D不滴流，P⼲绝缘；外护层代码特殊产品代码－TH湿热带，TA⼲热带；额定电压－单位3、电线电缆载流量计算⽅法影响载流量⼤⼩的因素有很多，并不是同⼀根电线电缆的载流量就⼀定相同。

仪表电缆标准
仪表电缆的标准主要包括以下两个：
1. 《仪表电缆核心线材》：这个标准规定了仪表电缆线芯的尺寸和额定电压，以及对应的屏蔽、护套等技术要求。

2. 《仪表电缆线芯绝缘材料的耐冷弯性试验方法》：这个标准则列出了仪表电缆线芯绝缘材料的耐冷弯性试验方法。

另外，仪表电缆一般由导体、绝缘层、屏蔽层、护套等多个层次组成。

导体是仪表线缆的传导部分，通常为铜线或铜合金线。

绝缘层保证电流的隔离性和阻止信号发生串扰，常见的材料有PVC、PE等。

屏蔽层对电磁干扰进行屏蔽，提高信号传输的质量和可靠性，常见的包括铝箔、铜网等。

护套保护线缆，增强线缆的抗张性和耐磨性，通常采用PVC、PE、PUR等材料。

根据传输的信号类型不同，仪表线缆可以分为温度传感器信号线、压力变送器信号线、热电偶信号线等多种类型。

根据屏蔽方式不同，仪表线缆可以分为单屏蔽、双屏蔽、多屏蔽和密封屏蔽等类型。

根据电压等级不同，仪表线缆可以分为低电压(500V)和中低电压(1000V及以下)。

根据外形不同，仪表线缆可以分为圆形和扁平两种，圆形主要用于跨度较大，扁平主要用于局部小距离的场合。

总的来说，对于仪表电缆的标准会涉及到电缆的结构、材料、性能等多个方面。
