单元机组集控运行

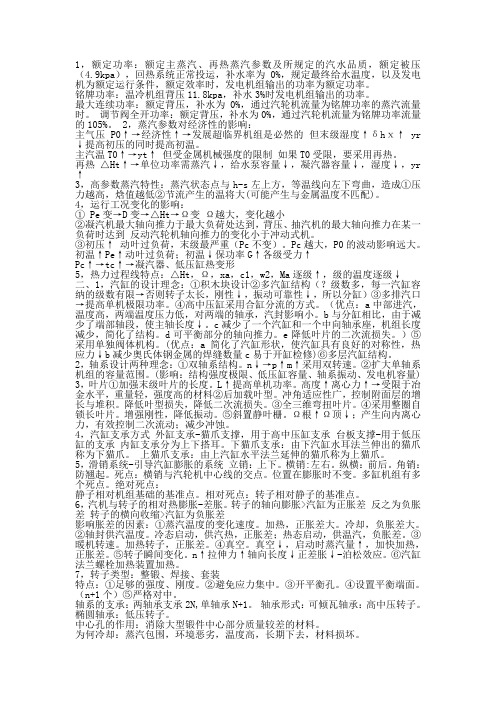

1，额定功率：额定主蒸汽、再热蒸汽参数及所规定的汽水品质，额定被压（4.9kpa），回热系统正常投运，补水率为0%，规定最终给水温度，以及发电机为额定运行条件，额定效率时，发电机组输出的功率为额定功率。

铭牌功率：温冷机组背压11.8kpa，补水3%时发电机组输出的功率。

最大连续功率：额定背压，补水为0%，通过汽轮机流量为铭牌功率的蒸汽流量时。

调节阀全开功率：额定背压，补水为0%，通过汽轮机流量为铭牌功率流量的105%。

2，蒸汽参数对经济性的影响：主气压 P0↑→经济性↑→发展超临界机组是必然的但末级湿度↑δhⅹ↑ yr ↓提高初压的同时提高初温。

主汽温T0↑→yt↑但受金属机械强度的限制如果T0受限，要采用再热。

再热△Ht↑→单位功率需蒸汽↓，给水泵容量↓，凝汽器容量↓，湿度↓，yr ↑3，高参数蒸汽特性：蒸汽状态点与h-s左上方，等温线向左下弯曲，造成①压力越高，焓值越低②节流产生的温将大(可能产生与金属温度不匹配)。

4，运行工况变化的影响：① Pe变→D变→△Ht→Ω变Ω越大，变化越小②凝汽机最大轴向推力于最大负荷处达到，背压、抽汽机的最大轴向推力在某一负荷时达到反动汽轮机轴向推力的变化小于冲动式机。

③初压↑动叶过负荷，末级最严重（Pc不变）。

Pc越大，P0的波动影响远大。

初温↑Pe↑动叶过负荷；初温↓保功率G↑各级受力↑Pc↑→tc↑→凝汽器、低压缸热变形5，热力过程线特点：△Ht，Ω，xa，c1，w2，Ma逐级↑，级的温度逐级↓二、1，汽缸的设计理念：①积木块设计②多汽缸结构（？级数多，每一汽缸容纳的级数有限→否则转子太长，刚性↓，振动可靠性↓，所以分缸）③多排汽口→提高单机极限功率。

④高中压缸采用合缸分流的方式。

（优点：a中部进汽，温度高，两端温度压力低，对两端的轴承，汽封影响小。

b与分缸相比，由于减少了端部轴段，使主轴长度↓。

c减少了一个汽缸和一个中向轴承座，机组长度减少，简化了结构。

《单元机组集控运行》题型整理一：名词解释1.操作票答：操作票是按照规程形成的操作规范，是具有正确顺序的书面操作程序。

2.工作票答：在电力生产的设备检修（维）、安装、实验等工作中，为确保工作范围与运行设备的可靠隔离，保证工作过程中的人生安全和设备安全，明确运行方与作业方各自的安全责任，双方共同签订的书面安全协议。

3.燃烧设备的惯性答：指从入炉燃料发生变化，到炉内建立起新的热平衡所需要的时间。

4.锅炉储热能力答：指当外界负荷发生变化而燃烧工况不变时，锅炉能够放出或吸收热量的大小。

5．转子的惰走答：从汽轮机打闸开始，直到转子完全静止的过程。

二：填空题1.单元机组的运行、调整及维护是相互联系、密不可分的，锅炉重在调整，汽轮机重在监视，而电气重在保护。

2.锅炉运行时，主汽压力的控制是通过保护锅炉出力和汽轮机所需蒸发量的平衡来实现的。

3.锅炉汽压频繁波动，会使锅炉金属受热面处于交变应力作用之下，最终导致金属发生疲劳而损坏。

4.按金属温度机组启动可分为冷态启动、稳态启动、热态启动、极热态启动。

5.汽轮机在运行中造成寿命损耗的工况，主要有启动、停机、负荷骤变、参数波动、稳定工况运行及机组快速减负荷。

6.电厂的锅炉实验项目主要包括：水压实验、漏风实验、连锁及保护实验、安全门实验。

三：简答题1.试述单元机组特点答：与非单元机组相比，单元机组具有以下优点：1)系统简单、投资少、操作方便、自动化程度高。

2)安全、稳定、可靠，有利于机、炉、电实现分散控制与集中管理的生产方式。

与非单元机组相比，单元机组具有以下缺点：1)响应外界负荷变化的速度较慢而且有较大的延迟，当本单元任意主要设备或主要辅助设备发生故障时，.本单元机组则需降负荷运行或被迫停运，此时相邻单元之间不能相互支援。

2.汽轮发电机组并网采用准同期法，机组准同期并网，应满足那些条件？答：①发电机电压与电网电压相等②发电机频率与电网频率相等。

③发电机电压相位角与电网电压相位角一致。

单元机组集控运行总结一、前言单元机组集控运行是电力系统运行的重要环节，对于保障电网的安全稳定运行具有重要意义。

本文将从机组集控运行的目标、工作内容、问题分析和改进措施等方面进行总结。

二、机组集控运行目标机组集控运行的目标是保证机组安全稳定地接入电网，满足电网对电能质量和功率的要求，同时确保机组设备安全可靠地运行。

三、机组集控运行工作内容1. 机组启停操作：包括手动和自动两种方式，根据实际情况选择不同的操作方式。

2. 机组调度：根据电网负荷变化和发电计划，对机组进行调度和协调。

3. 机组监测：通过监测设备对机组的状态进行实时监测，及时发现问题并做出相应处理。

4. 故障处理：当出现故障时，需要及时排查故障原因并采取有效措施解决问题。

5. 安全管理：加强安全意识培训，制定详细的安全管理制度，并严格执行。

四、存在的问题分析1. 设备老化：部分设备已经使用多年，存在老化和磨损现象，需要及时更换。

2. 人员素质不高：部分工作人员缺乏专业知识和经验，需要加强培训和学习。

3. 信息化程度不高：机组集控系统的信息化程度较低，需要加强信息化建设。

4. 安全意识不足：部分工作人员对安全管理的重要性认识不足，需要加强安全教育。

五、改进措施1. 设备更新：定期对设备进行检修和更换，确保设备的正常运行。

2. 人员培训：加强对工作人员的培训和学习，提高其专业水平和工作能力。

3. 信息化建设：增加机组集控系统的信息化程度，提高其自动化水平。

4. 安全教育：加强安全意识教育和管理制度的执行力度，确保安全生产。

六、总结单元机组集控运行是电力系统运行中非常重要的一环。

通过本文对机组集控运行目标、工作内容、存在问题及改进措施的分析总结，可以更好地保障电网的安全稳定运行。

同时也提醒我们在实际工作中要注重安全生产，加强人员培训和设备更新等方面的工作。

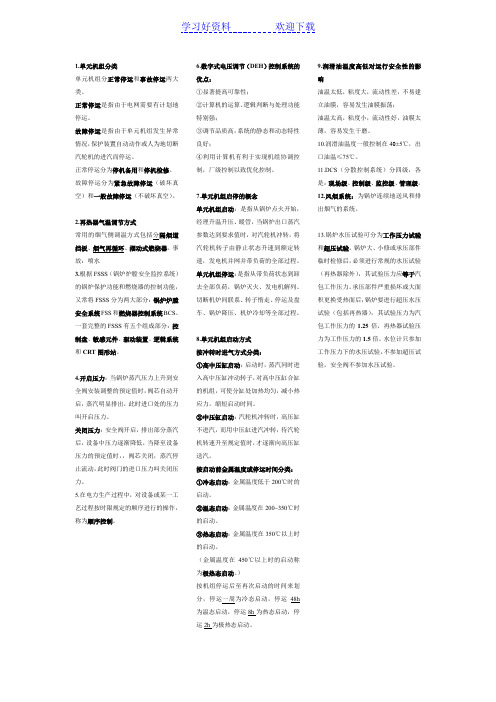

学习好资料欢迎下载1.单元机组分类单元机组分正常停运和事故停运两大类。

正常停运是指由于电网需要有计划地停运。

故障停运是指由于单元机组发生异常情况，保护装置自动动作或人为地切断汽轮机的进汽而停运。

正常停运分为停机备用和停机检修。

故障停运分为紧急故障停运（破坏真空）和一般故障停运（不破坏真空）。

2.再热器气温调节方式常用的烟气侧调温方式包括分隔烟道挡板、烟气再循环、摆动式燃烧器。

事故：喷水3.根据FSSS（锅炉炉膛安全监控系统）的锅炉保护功能和燃烧器的控制功能，又常将FSSS分为两大部分：锅炉炉膛安全系统FSS和燃烧器控制系统BCS。

一套完整的FSSS有五个组成部分：控制盘、敏感元件、驱动装置、逻辑系统和CRT图形站。

4.开启压力：当锅炉蒸汽压力上升到安全阀安装调整的预定值时，阀芯自动开启，蒸汽明显排出，此时进口处的压力叫开启压力。

关闭压力：安全阀开启，排出部分蒸汽后，设备中压力逐渐降低，当降至设备压力的预定值时，，阀芯关闭，蒸汽停止流动，此时阀门的进口压力叫关闭压力。

5.在电力生产过程中，对设备或某一工艺过程按时限规定的顺序进行的操作，称为顺序控制。

6.数字式电压调节（DEH）控制系统的优点：①显著提高可靠性；②计算机的运算、逻辑判断与处理功能特别强；③调节品质高，系统的静态和动态特性良好；④利用计算机有利于实现机组协调控制，厂级控制以致优化控制。

7.单元机组启停的概念单元机组启动：是指从锅炉点火开始，经理升温升压、暖管，当锅炉出口蒸汽参数达到要求值时，对汽轮机冲转，将汽轮机转子由静止状态升速到额定转速，发电机并网并带负荷的全部过程。

单元机组停运：是指从带负荷状态到卸去全部负荷，锅炉灭火、发电机解列、切断机炉间联系、转子惰走、停运及盘车、锅炉降压、机炉冷却等全部过程。

8.单元机组启动方式按冲转时进气方式分类：①高中压缸启动：启动时，蒸汽同时进入高中压缸冲动转子，对高中压缸合缸的机组，可使分缸处加热均匀，减小热应力，缩短启动时间。

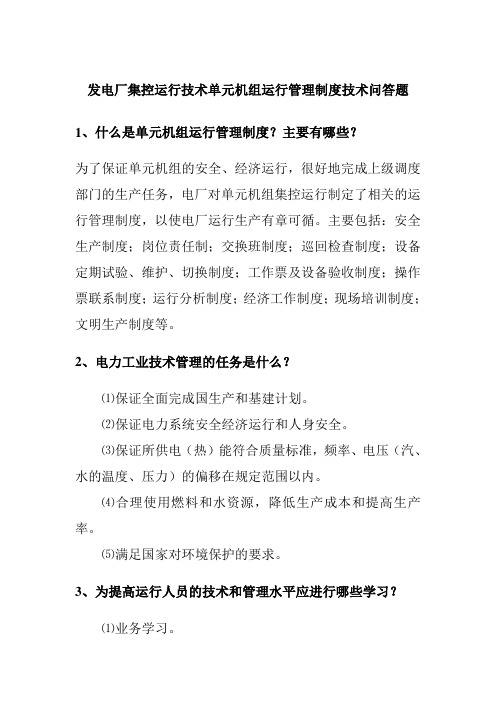

发电厂集控运行技术单元机组运行管理制度技术问答题1、什么是单元机组运行管理制度？主要有哪些？为了保证单元机组的安全、经济运行，很好地完成上级调度部门的生产任务，电厂对单元机组集控运行制定了相关的运行管理制度，以使电厂运行生产有章可循。

主要包括：安全生产制度；岗位责任制；交换班制度；巡回检查制度；设备定期试验、维护、切换制度；工作票及设备验收制度；操作票联系制度；运行分析制度；经济工作制度；现场培训制度；文明生产制度等。

2、电力工业技术管理的任务是什么？⑴保证全面完成国生产和基建计划。

⑵保证电力系统安全经济运行和人身安全。

⑶保证所供电（热）能符合质量标准，频率、电压（汽、水的温度、压力）的偏移在规定范围以内。

⑷合理使用燃料和水资源，降低生产成本和提高生产率。

⑸满足国家对环境保护的要求。

3、为提高运行人员的技术和管理水平应进行哪些学习？⑴业务学习。

⑵学习电力工业技术管理法规、电业安全工作规程的有关部分和本身有关的各项工作规程。

⑶值班和维修人员在工作地点进行反事故、消防等演习。

⑷机、炉、电或集中控制人员，应通过培训逐步掌握集中控制的全部设备的运行操作。

4、为使设备安全运行，运行单位应具备哪些文件和资料？⑴各部门的职责条例。

⑵设备技术登记簿。

⑶设备运行规程和检修规程。

⑷制造厂的设备特性、试验记录和使用说明书等。

⑸机组施工设计图及安装记录、备品图册等。

⑹电气一次接线和二次接线竣工图。

⑺与实际情况相符的各种系统图和运行操作系统图。

⑻运行、检修记录等。

5、为什么要加强运行规范化管理？运行工作是电厂的生产第一线。

加强运行管理工作是保证发电厂安全经济运行、完成发电量任务的关键，也是发电厂规范化管理的中心环节。

6、发电厂运行规范化管理的目标是什么？⑴建立起政治上和业务上强有力的熟悉技术并能真正发挥作用的各级运行领导班子。

⑵建立起合理的、有效的、文明的生产秩序和工作秩序。

⑶建立起行之有效的规章制度。

⑷造就一支具有高度责任感、忠于职守、规纪严明、训练有素、技术过硬的运行队伍。

1、单元机组集控运行定义、运行内容、现代电厂对集控运行人员素质要求？答：定义：单元机组运行中将机炉电的主机、相关辅机、相关系统的各个运行参数及各种控制手段集中在一个控制室内，使得对单元机组的运行操作、控制和监视可以在一个控制系统内进行，此种运行方式称为单元机组集控运行。

单元机组集控运行的内容a、对机组实现各种方式的启动b、对机组实现各种方式的停运c、在机组正常运行时，对设备运行情况进行监视、控制、维护以及对有关参数进行调整。

d、在机组出现异常情况或出现事故时进行及时处理。

运行人员素质要求：1）技术素质：熟练掌握单元机组机、炉、电、控主辅设备工作原理，各系统连接组成，各模拟量和开关量的调节控制规律，运行规程。

2）身体素质：具备良好的身体状况和充沛的精力。

3）心理素质：在认知能力、人格特质、心理健康三方面有优良的综合素养。

a、认知能力：观察力、操作能力、注意力、记忆力、数量分析能力、逻辑综合判断能力。

b、人格特质：合群性、决断性、自律性、情绪稳定性、风险处理能力、成就愿望。

c、心理健康：躯体化、强迫症状、人际关系敏感、抑郁、焦虑、偏执、敌对、精神病性。

2、为了避免三热问题的影响，对锅炉上水要求？答：限制上水温度和上水速度。

规定冷态启动时，锅炉上水温度不大于90-100度，热态启动上水水温与汽包壁温差不大于40度；上水时间冬季不少于4h，夏季不少于2h。

注意：要求锅炉上水温度必须比汽包材料性能所规定的FATT（脆性转变温度）高33度以上。

3、单元机组集控运行的控制对象？答：锅炉及燃料供应系统、给水除氧系统、汽轮机及其冷却系统、抽汽回热加热系统、凝结水系统、润滑油系统、发电机-变压器组系统、高低压厂用电及直流电源系统等4、汽缸、法兰、转子在启停过程中受热应力情况？答：启动过程中汽缸内壁、法兰内壁、转子表面受到压缩应力，汽缸外壁、法兰外壁、转子中心受到拉伸应力。

在停机过程中反之。

5、正、负差胀出现情况？答：正胀差：冷态启动；负胀差：停运、热态启动、甩负荷。

单元机组集控运⾏教案-第⼆章-单元机组启动与停运3中国矿业⼤学徐海学院教师授课教案⼆、单元机组的启动步骤三、启动⽅式与分类1.按设备⾦属温度分类（1）冷态启动：⾦属温度150－180℃；（2）温态启动：⾦属温度180－350 ℃；（3）热态启动：⾦属温度350－450 ℃；（4）极热态启动：⾦属温度⾼于450 ℃。

2、按蒸汽参数分类（1）额定参数启动；（2）滑参数启动。

a.滑参数真空法启动b.滑参数压⼒法启动现代电⼚⼀般采⽤滑参数压⼒法启动。

3、按冲转时进汽⽅式分类（1）⾼中压缸启动（2）中压缸启动?讲授：阐述单元机组启动⽅式及分类。

讲授：阐述单元机组启动锅炉热应⼒的特点，分别对汽包进⽔、锅炉升压及停炉时的汽包壁的温差和热应⼒进⾏分析。

讲授：阐述单元机组启动汽轮机热应4、按控制进汽流量的阀门分类（1）⽤调速汽阀启动（2）⽤⾃动主汽阀或电动主汽阀启动（3）⽤⾃动主汽阀或电动主汽阀的旁路启动⼆、单元机组启动过程主要热⼒特点（⼀）锅炉热应⼒1.锅炉汽包温差与热应⼒（内外壁，上下部）汽包进⽔时的温差和热应⼒升压过程中汽包的温差和热应⼒停炉时汽包壁温差2.锅炉受热⾯温差与热应⼒（⼆）汽轮机热应⼒、热膨胀、热变形1. 汽轮机热应⼒在汽轮机启停和⼯况变化时，由于蒸汽与⾦属的传热条件不同，汽缸、转⼦等部件的材料和结构不同，热传导时间不同，使汽缸内外壁、法兰内外壁、转⼦表⾯与中⼼孔之间、法兰与螺栓之间、上下汽缸之间、主汽门和调速汽门的阀体内外壁等受热不均出现温差，从⽽使汽轮机结构尺⼨⼤的部件产⽣热应⼒。

汽轮机冷态启动时的热应⼒冷态启动时转⼦温度和热应⼒（a）转⼦温度；（b）转⼦热应⼒1—新蒸汽温度；2—调节级后温度；3—转⼦表⾯温度；4—转⼦中⼼孔温度；5—中⼼孔应⼒；6—表⾯应⼒7—残余应⼒汽轮机热态启动时的热应⼒热态启动时转⼦温度和热应⼒（a）转⼦温度，（b）转⼦热应⼒2、汽轮机的热变形汽缸和转⼦的热变形导致上、下汽缸温差的原因分析：法兰的热变形汽轮机在启动过程中，由于法兰内壁温度⾼于外壁，因⽽法兰内壁的热膨胀也⼤于外壁，导致法兰在⽔平⽅向上发⽣热弯曲，汽缸在轴向各截⾯产⽣变形。

单元机组集控运行----锅炉部分第一章单元机组启停单元机组定义：每台锅炉直接向所配合的一台汽轮机供汽，汽轮机再驱动发电机，且该发电机所发的电功率直接经一台升压变压器送往电力系统特点：1、各独立单元没有横向联系2、各单元自身所需新蒸汽的辅助设备均由支管与各单元的蒸汽总管相连3、各单元自身所需的厂用电取自本发电机电压母线优点：1、系统简单，发电机电压回路的开关电器较少，事故可能性减少2、操作方便，且便于滑参数启停3、适合集中控制运行原则：在保证安全的前提下，尽可能地提高机组运行的热经济性最优化启停方案：保证各零部件应力、胀差、轴向位移等技术指标不超限的前提下，机组以最高的经济性，最短的时间内启动停运启动：从锅炉点火，升温升压，暖管，当锅炉的出口蒸汽参数达到规定值时，对汽轮机冲转，直到发电机并网并接到负荷的全过程停运：就是启动的逆过程，从减负荷，降温降压，机组解列，锅炉熄火，汽轮机降速直到停转的全过程启动的分类按冲转时进汽方式的分类：高中压缸启动、中压缸启动按控制进汽量的阀门分类：用调节阀启动、用自动主汽阀或电动主汽阀启动、用自动主汽阀或电动主汽阀的旁路阀启动按启动前金属温度分类：冷态启动150—200摄氏度、温态启动200—350摄氏度、热态启动350摄氏度以上、极热态启动在450摄氏度以上按蒸汽参数分类：额定参数启动、滑参数启动（又分为真空法滑参数启动和压力法滑参数启动）受热面的保护水冷壁：在升压初期，水冷壁内含汽量较少，水循环又不正常，燃烧器少，各水冷壁金属温度不同，会引起下联箱变形或管子损坏。

所以必须采取一定的措施，使得水冷壁受热均匀，比如均匀对称地投入燃烧器，各燃烧器定期轮换运行，加强下联箱放水并采用蒸汽加热以加强水的循环等过热器和再热器：在启动中两者没有工质流过，甚至有水，同时在启动初期，燃烧不稳定，容易使流经过热器的烟气分配不均匀，因此容易出现局部超温，出现比较大的气温波动，甚至是水塞，要是有水塞的话就要注意控制过热器和再热器进出口的烟温，只有当水塞疏通了才可以通入蒸汽。

1.单元机组集中控制应该满足什么要求？单元机组集中控制运行有以下几个方面的要求：根据目前集控运行水平：(1）在就地操作配合下，在集控室实现机组的启动、停运；（2）在机组正常运行情况下，对设备的运行进行监视、控制、维护以及对有关参数进行调整；（3）能进行机组事故时的紧急处理。

2.单元机组集控运行的主要内容是什么？为满足集中控制运行的要求，集控运行的主要内容归纳起来为八个字：监测、程控、调节、保护。

(1）监视测量机组启、停过程中和正常运行的工况下，都可以自动检测运行工况，进行显示、记录、报警、打印制表及性能计算。

即DAS系统所包含的内容。

（2）程序控制根据值班员的指令，自动完成整个机组或局部子系统程序的启、停。

即SCS系统（顺控或程控系统）所完成的内容。

例如引、送分机顺序控制、吹灰、排污顺序控制等。

（3）自动保护在机组启、停过程中和事故状态下，自动切换设备或系统，使机组保持在有利的运行状态，保护设备的安全。

例如TSI（汽轮机安全监控系统）系统、FSSS（炉膛安全监控系统）系统等（4）自动调节自动保持最佳运行参数，使机组安全、经济运行，同时满足电力系统对机组的发电负荷和运行方式的要求。

如CCS（协调控制）或MCS（常规控制）系统。

3.单元机组集控运行对控制系统的要求？•（1）对负荷控制的要求•单元机组负荷控制的任务就是根据锅炉和汽机的不同特性．使锅炉和汽机协调动作、相互配合，在满足电网负荷要求的同时保持机组主要运行参数稳定。

必须采用更为合理的负荷控制方案，即采用单元机组的协调控制。

同时由于对大型单元机组参与调峰的要求越来越迫切，要求协调控制系统的设计和投运具有较高的调节品质•2）对实现全程控制的要求•所谓全程控制是指在机组启停过程和正常运行时的升降负荷过程中均能实现自动控制。

由于单元机组容量的增大和参数的提高，机组在启停过程中需要监视和控制的项目也越来越多，人工操作、监视的方式已远远不能满足运行要求，因此要求在启停过程中也能够实现汽温、给水、主汽压力、汽机升速与负荷控制等系统的自动控制。
