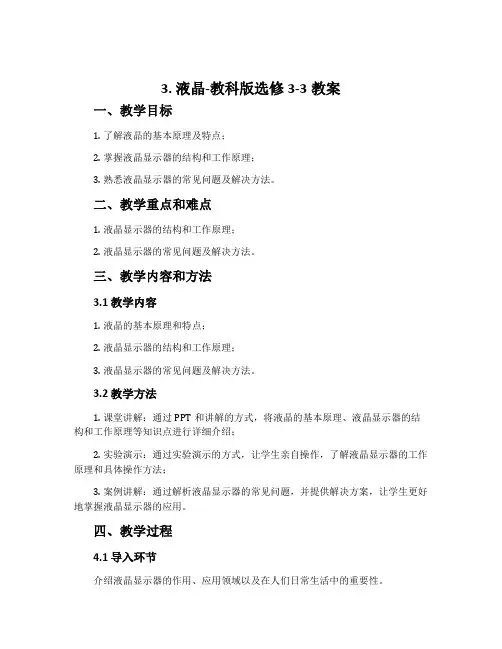

3. 液晶-教科版选修3-3教案一、教学目标1.了解液晶的基本原理及特点；2.掌握液晶显示器的结构和工作原理；3.熟悉液晶显示器的常见问题及解决方法。
二、教学重点和难点1.液晶显示器的结构和工作原理；2.液晶显示器的常见问题及解决方法。
三、教学内容和方法3.1 教学内容1.液晶的基本原理和特点；2.液晶显示器的结构和工作原理；3.液晶显示器的常见问题及解决方法。
3.2 教学方法1.课堂讲解：通过PPT和讲解的方式，将液晶的基本原理、液晶显示器的结构和工作原理等知识点进行详细介绍；2.实验演示：通过实验演示的方式，让学生亲自操作，了解液晶显示器的工作原理和具体操作方法；3.案例讲解：通过解析液晶显示器的常见问题，并提供解决方案，让学生更好地掌握液晶显示器的应用。
四、教学过程4.1 导入环节介绍液晶显示器的作用、应用领域以及在人们日常生活中的重要性。
4.2 理论讲解4.2.1 液晶的基本原理和特点通过讲解液晶的分子结构和特性，引出液晶显示器的工作原理。
4.2.2 液晶显示器的结构和工作原理通过PPT讲解液晶显示器的结构和工作原理。
4.3 实验演示讲师通过演示进行实际操作，介绍液晶显示器的具体使用方法和细节注意事项。
4.4 案例分析通过分析液晶显示器出现的常见问题，并提供解决方案，让学生对故障排除过程有更深入的了解。
五、教学评价1.学生对液晶显示器的结构和工作原理有了更深入的了解；2.学生能够熟练操作液晶显示器，知道如何排除常见问题；3.学生能够在实际中运用液晶显示器，解决相关问题，提高工作效率。
六、课堂拓展1.液晶显示器与其他显示设备的对比；2.液晶显示器的未来发展趋势。
七、教学参考资料1.李晓桂，2009，液晶实用技术。
2.何锦河，2012，液晶显示技术。
3.中国图书馆分类法，TP】H3/T232.3。

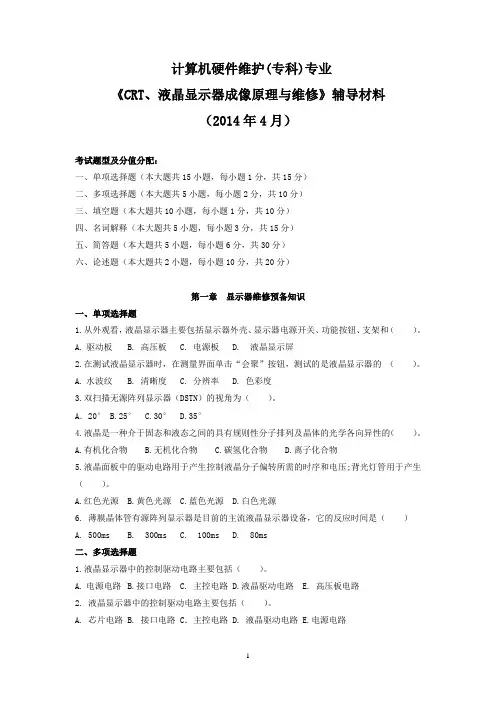

计算机硬件维护(专科)专业《CRT、液晶显示器成像原理与维修》辅导材料（2014年4月）考试题型及分值分配：一、单项选择题（本大题共15小题，每小题1分，共15分）二、多项选择题（本大题共5小题，每小题2分，共10分）三、填空题（本大题共10小题，每小题1分，共10分）四、名词解释（本大题共5小题，每小题3分，共15分）五、简答题（本大题共5小题，每小题6分，共30分）六、论述题（本大题共2小题，每小题10分，共20分）第一章显示器维修预备知识一、单项选择题1.从外观看，液晶显示器主要包括显示器外壳、显示器电源开关、功能按钮、支架和（）。
A.驱动板B. 高压板C. 电源板D. 液晶显示屏2.在测试液晶显示器时，在测量界面单击“会聚”按钮，测试的是液晶显示器的（）。
A.水波纹B. 清晰度C. 分辨率D. 色彩度3.双扫描无源阵列显示器（DSTN）的视角为（）。
A．20° B.25° C.30° D.35°4.液晶是一种介于固态和液态之间的具有规则性分子排列及晶体的光学各向异性的（）。
A.有机化合物B.无机化合物C.碳氢化合物D.离子化合物5.液晶面板中的驱动电路用于产生控制液晶分子偏转所需的时序和电压;背光灯管用于产生（）。
A.红色光源B.黄色光源C.蓝色光源D.白色光源6. 薄膜晶体管有源阵列显示器是目前的主流液晶显示器设备，它的反应时间是（）A. 500msB. 300msC. 100msD. 80ms二、多项选择题1.液晶显示器中的控制驱动电路主要包括（）。
A.电源电路B.接口电路C. 主控电路D.液晶驱动电路E. 高压板电路2. 液晶显示器中的控制驱动电路主要包括（）。
A. 芯片电路B. 接口电路 C．主控电路 D. 液晶驱动电路 E.电源电路3. 液晶显示器的组成电路包括（）A．电源供电电路 B. 接口电路 C．主控电路 D. 液晶驱动电路 E．控制驱动电路三、填空题1.TFT显示器是目前主流的液晶显示器设备，它的对比度是（）。

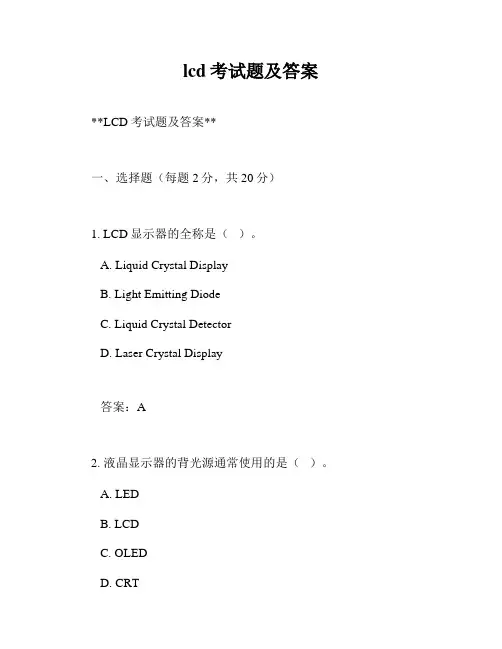

lcd考试题及答案**LCD考试题及答案**一、选择题（每题2分，共20分）1. LCD显示器的全称是（）。
A. Liquid Crystal DisplayB. Light Emitting DiodeC. Liquid Crystal DetectorD. Laser Crystal Display答案：A2. 液晶显示器的背光源通常使用的是（）。
A. LEDB. LCDC. OLEDD. CRT答案：A3. 以下哪种技术不是LCD显示器的显示技术？（）A. TN（Twisted Nematic）B. IPS（In-Plane Switching）C. VA（Vertical Alignment）D. CRT（Cathode Ray Tube）答案：D4. LCD显示器的响应时间通常是指（）。
A. 显示器从接收信号到显示图像的时间B. 显示器从开机到显示图像的时间C. 显示器从显示一种颜色到另一种颜色的时间D. 显示器从显示图像到接收新信号的时间答案：C5. 以下哪种类型的LCD显示器具有更好的视角和色彩表现？（）A. TN面板B. IPS面板C. VA面板D. OLED答案：B6. LCD显示器的对比度是指（）。
A. 显示器显示白色和黑色之间的亮度差异B. 显示器显示红色和绿色之间的亮度差异C. 显示器显示蓝色和黄色之间的亮度差异D. 显示器显示所有颜色之间的亮度差异答案：A7. 以下哪种接口不是LCD显示器常用的视频接口？（）A. VGAB. DVIC. HDMID. USB答案：D8. LCD显示器的刷新率通常是指（）。
A. 显示器每秒刷新图像的次数B. 显示器每秒可以显示的颜色数量C. 显示器每秒可以显示的像素数量D. 显示器每秒可以显示的亮度级别答案：A9. 以下哪种技术可以减少LCD显示器的眩光？（）A. 抗眩光涂层B. 镜面反射技术C. 触摸屏技术D. 3D显示技术答案：A10. 以下哪种类型的LCD显示器不适合长时间阅读？（）A. 电子墨水屏B. IPS面板C. TN面板D. OLED答案：C二、填空题（每题2分，共20分）1. LCD显示器的工作原理是基于______效应，即液晶分子在电场的作用下改变排列，从而控制光线的通过。

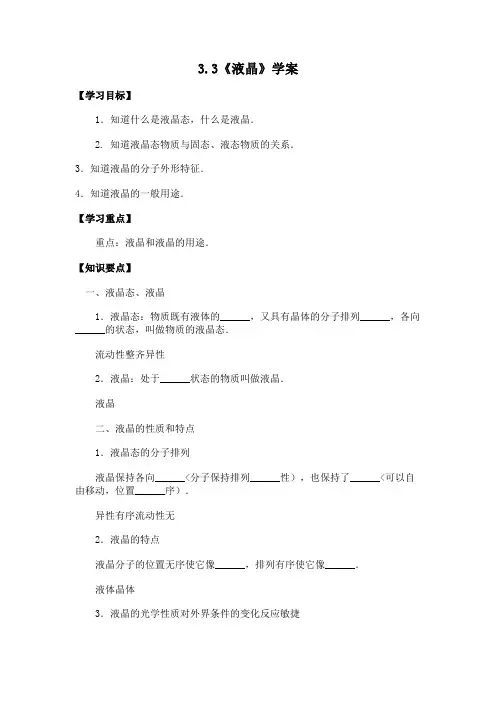

3.3《液晶》学案【学习目标】1．知道什么是液晶态，什么是液晶．2. 知道液晶态物质与固态、液态物质的关系．3．知道液晶的分子外形特征．4．知道液晶的一般用途．【学习重点】重点：液晶和液晶的用途．【知识要点】一、液晶态、液晶1．液晶态：物质既有液体的______，又具有晶体的分子排列______，各向______的状态，叫做物质的液晶态．流动性整齐异性2．液晶：处于______状态的物质叫做液晶．液晶二、液晶的性质和特点1．液晶态的分子排列液晶保持各向______<分子保持排列______性），也保持了______<可以自由移动，位置______序）．异性有序流动性无2．液晶的特点液晶分子的位置无序使它像______，排列有序使它像______．液体晶体3．液晶的光学性质对外界条件的变化反应敏捷液晶分子的排列是不稳定的，外界条件的微小变动都会引起液晶分子排列的变化，因而改变液晶的某些性质，例如______、______、摩擦、电磁作用温度压力4．液晶的外形特征液晶物质都具有较大的分子，分子形状通常是______状分子、______状分子、______状分子．棒碟平板三、液晶的一般用途1．液晶显示器：具有功耗______、受环境光的影响______，显示面可大可小、厚度______等优点小小小2．液晶测温：利用液晶对____________的特点温度灵敏【典型例题】例关于液晶，下列说法中正确的有< ）A．液晶是液体和晶体的混合物B．液晶分子的空间排列是稳定的，具有各向异性C．液晶的光学性质随温度的变化而变化D．液晶的光学性质随外加电压的变化而变化解读：液晶的微观结构介于晶体和液体之间，虽然液晶分子在特定方向排列比较整齐，具有各向异性，但分子的排列是不稳定的，液晶不是液体和晶体的混合物选项A、B错误．外界条件的微小变化都会引起液晶分子排列的变化，从而改变液晶的某些性质．温度、压力、外加电压等因素变化时，都会改变液晶的光学性质．选项C、D正确．综上所述，该题的答案为C、D．【达标训练】1．下列有关液晶的说法中正确的是<ABC）A．液晶具有流动性B．液晶具有各向异性C．液晶的光学性质随所加压力的变化而变化D．液晶就是液态的晶体2．关于液晶下列说法正确的是<B ）A．液晶是一种晶体B．液晶分子在特定方向排列比较整齐，但不稳定C．电子手表中的液晶在外加电压的影响下，能够发光D．所有物质在一定条件下都能成为液晶3．物质既具有液体的________，又具有晶体的分子排列_______各向_______的状态，叫做_______，处于这种状态的物质叫___________．流动性整齐异性液晶态液晶【反思】申明：所有资料为本人收集整理，仅限个人学习使用，勿做商业用途。
高中物理液晶教案
教学目标：
1. 了解液晶显示技术的基本原理和应用；
2. 理解液晶分子的结构和调整方式；
3. 能够分析液晶显示器的工作原理。
教学内容：
1. 液晶的基本概念；
2. 液晶显示的原理及分类；
3. 液晶分子的结构和调整；
4. 液晶显示器的工作原理及应用。
教学重点和难点：
重点：液晶显示技术的基本原理和应用；
难点：液晶分子的结构和调整方式。
教学过程：
一、导入
教师简要介绍液晶显示技术的应用，并与学生讨论液晶在日常生活中的广泛应用。
二、理论探究
1. 学生通过PPT或教材学习液晶的基本概念和液晶显示器的工作原理；
2. 学生理解液晶分子的结构和调整方式，并进行相关实验或示意图演示。
三、实验探究
1. 学生通过实验观察液晶分子的结构变化；
2. 学生通过实验调整液晶的电场强度，观察液晶显示器的显示效果变化。
四、讨论和总结
1. 学生讨论液晶显示技术的发展趋势和应用领域；
2. 学生总结液晶显示技术的优缺点，并提出自己的看法和建议。
五、作业布置
布置液晶显示技术的相关作业，并鼓励学生主动学习和探索。
教学评价：
通过课堂参与度、实验报告和作业完成情况等多种方式进行教学评价，及时反馈学生的学
习情况并帮助他们提高。
教学反思：
教师应注意启发学生对液晶显示技术的兴趣，提升教学效果并激发学生的学习动力。
同时，结合实际案例和应用示意图，帮助学生更好地理解和运用液晶技术。

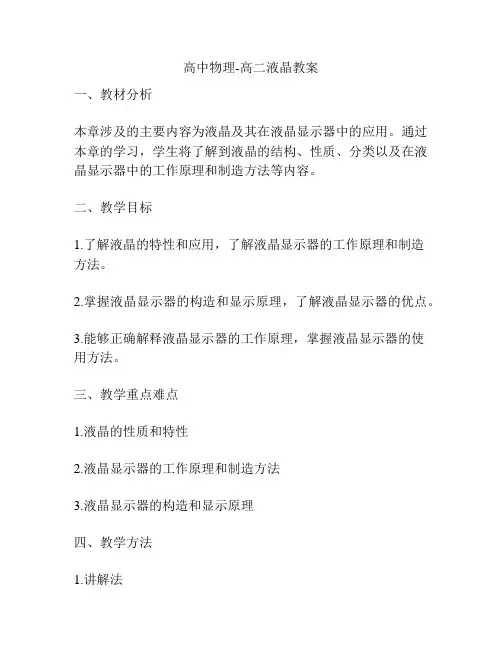

高中物理-高二液晶教案
一、教材分析
本章涉及的主要内容为液晶及其在液晶显示器中的应用。
通过本章的学习，学生将了解到液晶的结构、性质、分类以及在液晶显示器中的工作原理和制造方法等内容。
二、教学目标
1.了解液晶的特性和应用，了解液晶显示器的工作原理和制造
方法。
2.掌握液晶显示器的构造和显示原理，了解液晶显示器的优点。
3.能够正确解释液晶显示器的工作原理，掌握液晶显示器的使
用方法。
三、教学重点难点
1.液晶的性质和特性
2.液晶显示器的工作原理和制造方法
3.液晶显示器的构造和显示原理
四、教学方法
1.讲解法
2.演示法
3.实验法
五、教学过程
1.引入：通过问答、暗示等方式引导学生思考，引入本节课的学习内容，在引入中突出液晶的应用和液晶显示器的重要性。
2.讲解液晶的性质和特性。
3.介绍液晶显示器的工作原理和制造方法。
4.分析液晶显示器的构造和显示原理。
5.展示液晶显示器的使用方法。
6.学生操作液晶显示器实验，巩固所学知识。
7.提出思考问题，引导学生展开思考和探究，加深对所学知识的记忆和理解。
六、教学反思
通过本节课的教学，学生对液晶及其在液晶显示器中的应用有了更深入的了解。
通过讲解、展示和实验等多种教学方式，学生对液晶的性质和特性、液晶显示器的工作原理和制造方法以
及液晶显示器的构造和显示原理等方面掌握了一定的知识和技能。
同时，在课后思考、讨论等环节中，学生锻炼了自己独立思考和问题解决的能力。
液晶行业测试题及答案一、选择题1. 液晶显示器的主要组成部件是什么？A. 背光板B. 偏振片C. 液晶层D. 所有选项答案：D2. 液晶显示器的工作原理是什么？A. 利用液晶的电光效应B. 利用液晶的热效应C. 利用液晶的磁效应D. 利用液晶的声效应答案：A3. 液晶显示器的响应时间指的是什么？A. 显示器从接收信号到显示图像的时间B. 显示器从显示图像到接收新信号的时间C. 显示器从关闭到重新启动的时间D. 显示器从显示图像到图像完全消失的时间答案：D二、填空题4. 液晶显示器的______特性使其在显示领域得到广泛应用。
答案：电光效应5. 液晶显示器的背光板通常采用______作为光源。
答案：发光二极管(LED)6. 液晶显示器的偏振片的作用是______。
答案：控制光的偏振方向三、简答题7. 简述液晶显示器的优点。
答案：液晶显示器具有体积小、重量轻、能耗低、辐射小、显示清晰等优点。
8. 液晶显示器在哪些领域有应用？答案：液晶显示器广泛应用于计算机显示器、电视、手机、手表、仪表盘等电子产品。
四、计算题9. 如果一个液晶显示器的响应时间是5ms，那么在1秒钟内，该显示器最多可以刷新多少次？答案：1秒 = 1000ms，1000ms / 5ms = 200次五、论述题10. 论述液晶显示器与等离子显示器的区别。
答案：液晶显示器和等离子显示器是两种不同的显示技术。
液晶显示器使用液晶作为显示材料，通过改变液晶分子的排列来控制光的通过，从而实现图像的显示。
等离子显示器则使用等离子体作为显示材料，通过控制等离子体的放电来产生图像。
液晶显示器的优点是体积小、重量轻、能耗低，适合便携式设备；等离子显示器的优点是色彩鲜艳、对比度高，适合大屏幕电视。
两者各有优缺点，适用于不同的应用场景。

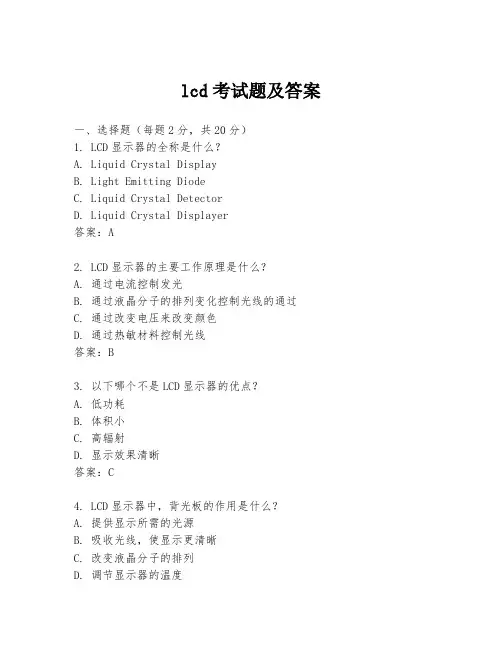

lcd考试题及答案一、选择题（每题2分，共20分）1. LCD显示器的全称是什么？A. Liquid Crystal DisplayB. Light Emitting DiodeC. Liquid Crystal DetectorD. Liquid Crystal Displayer答案：A2. LCD显示器的主要工作原理是什么？A. 通过电流控制发光B. 通过液晶分子的排列变化控制光线的通过C. 通过改变电压来改变颜色D. 通过热敏材料控制光线答案：B3. 以下哪个不是LCD显示器的优点？A. 低功耗B. 体积小C. 高辐射D. 显示效果清晰答案：C4. LCD显示器中，背光板的作用是什么？A. 提供显示所需的光源B. 吸收光线，使显示更清晰C. 改变液晶分子的排列D. 调节显示器的温度答案：A5. 液晶显示器的响应时间是指什么？A. 显示器从开机到显示图像的时间B. 显示器从接收信号到显示图像的时间C. 显示器从显示一种颜色到另一种颜色的时间D. 显示器从显示图像到关闭的时间答案：C6. 以下哪种类型的LCD显示器不使用背光？A. TN型B. IPS型C. VA型D. OLED型答案：D7. 什么是LCD显示器的对比度？A. 显示器能显示的颜色数量B. 显示器显示黑白之间的差异程度C. 显示器的最大亮度和最小亮度之比D. 显示器的分辨率答案：B8. 以下哪个参数不是衡量LCD显示器性能的？A. 分辨率B. 响应时间C. 刷新率D. 重量答案：D9. 什么是LCD显示器的视角？A. 显示器可以正常显示图像的最大角度B. 显示器可以显示的最大尺寸C. 显示器可以显示的颜色数量D. 显示器的亮度答案：A10. 以下哪个不是LCD显示器的接口类型？A. VGAB. DVIC. HDMID. USB答案：D二、填空题（每题2分，共20分）1. LCD显示器的像素排列方式通常有______排列和______排列。

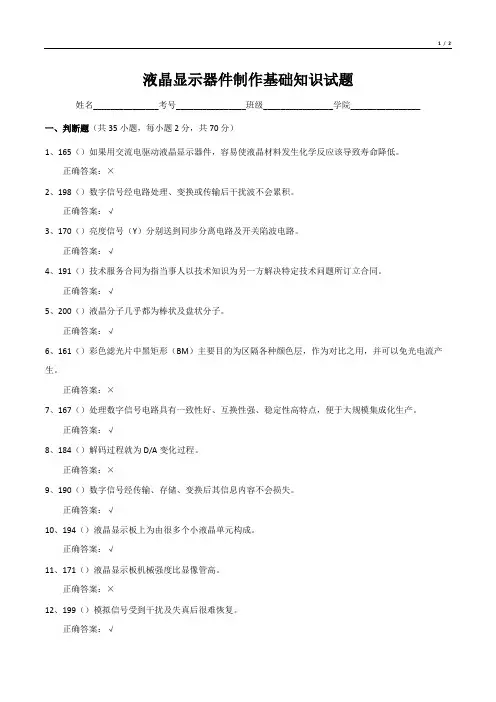

液晶显示器件制作基础知识试题姓名_______________考号________________班级________________学院________________一、判断题（共35小题，每小题2分，共70分）1、165（）如果用交流电驱动液晶显示器件，容易使液晶材料发生化学反应该导致寿命降低。
正确答案：×2、198（）数字信号经电路处理、变换或传输后干扰波不会累积。
正确答案：√3、170（）亮度信号（Y）分别送到同步分离电路及开关陷波电路。
正确答案：√4、191（）技术服务合同为指当事人以技术知识为另一方解决特定技术问题所订立合同。
正确答案：√5、200（）液晶分子几乎都为棒状及盘状分子。
正确答案：√6、161（）彩色滤光片中黑矩形（BM）主要目的为区隔各种颜色层，作为对比之用，并可以免光电流产生。
正确答案：×7、167（）处理数字信号电路具有一致性好、互换性强、稳定性高特点，便于大规模集成化生产。
正确答案：√8、184（）解码过程就为D/A变化过程。
正确答案：×9、190（）数字信号经传输、存储、变换后其信息内容不会损失。
正确答案：√10、194（）液晶显示板上为由很多个小液晶单元构成。
正确答案：√11、171（）液晶显示板机械强度比显像管高。
正确答案：×12、199（）模拟信号受到干扰及失真后很难恢复。
正确答案：√13、169（）利用数字存储及压缩技术可以提高图像清晰度。
正确答案：√14、196（）模拟信号变成数字信号通常经过取样量化及编码处理过程。
正确答案：√15、188（）液晶材料具有晶体及液体双重性。
正确答案：√16、177（）外部数据存储器（EEPROM）为用以存储电视机工作状态数据。
正确答案：√17、187（）液晶显示板主要利用它可以透光性。
正确答案：√18、192（）作业现场温度、湿度、采光照明、噪声等对维修人员安仝及心理状态都有及大影响。
选择题1.液晶显示控制器的核心部件：（ B ）A.接口部B.控制部C.指令集D.驱动部2.液晶分子受到外力作用时会发生三种基本畸变，下列选项不属于这三种畸变的是：（C ） A.展曲形变 B.弯曲形变 C.焦锥形变 D.扭曲形变3.下列哪些选项不是正偏光显微镜下液晶的结构：( D )A. 焦锥结构B. 平面结构C. 指纹结构D. 螺旋结构 4.人的各种感觉器官从外界获取信息量最大的是：（ C ） A. 味觉 B. 听觉 C. 视觉 D. 触觉 5.对于自然光其偏振度P 是：（ A ） A. 0 B. 1 C. 0.5 D. 无法确定 6.对于完全偏正光其偏振度为：（B ） A. 0 B. 1 C. 0.5 D. 无法确定 7.下列不是产生线性偏振光的方法（）A. 反射和折射B. 双折射C. 二向色性D.衍射 8.对于线性偏正光加上41波片，出射光是（）A. 线性偏振光B. 圆偏振光C.椭圆偏振光D. 部分偏振光 9.下列表达式不是有序度的表达式：（ D ） A.solsol S ⊥⊥--=χχχχ//// B.solsol S ⊥⊥--=αααα//// C.⊥⊥+-=d d d d S 2////D.12cot 23121-⎪⎭⎫ ⎝⎛-+-=βN N S10.对于正性液晶，则o e n n >，则o 光对应的是快轴，对于光矢量沿x 轴的振幅为0E 的线性偏振光，光矢量归一化琼斯矢量为：（A )A. ⎥⎦⎤⎢⎣⎡01 B.⎥⎦⎤⎢⎣⎡10 C. ⎥⎦⎤⎢⎣⎡2222 D. ⎥⎦⎤⎢⎣⎡2321 11.对于左旋圆偏振光，归一化琼斯矢量为:(B ) A.⎥⎦⎤⎢⎣⎡-i 121⎥⎦⎤⎡i 1 C. ⎥⎦⎤⎢⎣⎡1121 D. ⎥⎦⎤⎢⎣⎡-112112.对于线性偏振器件，透光轴与x 轴成G πθ=,则根据表达式⎪⎪⎭⎫⎝⎛=θθθθ221212sin )2sin()2(sin cos G ，可得其琼斯矩阵为：( )A. ⎪⎪⎭⎫⎝⎛=41434343G B. ⎪⎪⎭⎫⎝⎛=21212121G C. ⎪⎪⎭⎫⎝⎛=43434341G D. ⎪⎪⎭⎫⎝⎛=1000G填空题1.液晶是物质的第四态——介于液态和晶态之间的中间相。
液晶根据其形成机制，分为热致液晶和溶致液晶；2.对于某向列型液晶材料而言，其温度从熔点变化到清亮点过程中，一般发生如下过程的相变，固相→近晶型B 相→近晶型C 相→近晶型A 相→向列相→各向同性液体；3.对于单轴各向异性晶体，如果取主轴坐标系⎥⎥⎥⎦⎤⎢⎢⎢⎣⎡=332211000000ˆεεεε，则其折射率张量矩阵中的三个对角元的关系是：332211εεε≠=。
4.液晶显示的原理首先是利用了偏光片产生平行光特点，在两层正交的偏光片之间加入液晶，利用不加电场时液晶分子的旋光性和加电场时液晶分子的分布产生畸变的现象，形成显示效果。
5.蓝光波长范围是：420~470nm ;6.目前TFT-LCD 电视机的主流技术V A 和IPS 模式。
7.TFT 的关键工艺有：光刻工艺，蚀刻工艺，薄膜制备工艺，掺杂工艺；8.TFT 在平板显示中的作用是利用补偿电路，形成补偿电容，为像素提供单独的补偿电压，延长该像素的驱动时间，提高像素的对比度。
1.请按1/DUTY的设计方案画出标准的COM（公共端）和SEG（数据端），COM用C1，C2，C3，C4表示，SEG用S1，S2表示。
2.对于GH效应作为原理的显示器件，请分别画出正负性显示原理图。
1.比较胆甾型液晶，近晶型C 和向列型液晶在结构和物理性质上的异同。
答：这三种液晶在结构上的相同之处：液晶分子均是细长的，分子均是刚性的。
物理性质的相同之处：均有介电各向异性和光学各向异性。
结构上的不同之处：（1）胆甾型液晶分子呈扁平形状，分子排列成层，层内分子类似于向列相排列，分子长轴平行于层平面，不同层的分子长轴方向沿层的法线方向排列成螺旋结构，分为左旋和右旋结构；（2）近晶型C*液晶分子与层面成倾斜排列，液晶分子结构中含不对称的手性基团，能形成扭转的螺旋结构，为正光性双轴晶体；（3）向列型液晶由棒状分子组成，近似于平行取向，具有一维取向有序，分子排列不分层，它能上下、左右、前后滑动，有序度低，粘度小。
三种液晶在物理性质上不同之处为：（1）胆甾型液晶的双折射0<∆n ，光学各向异性有三种效应，光波导效应、布拉格效应、旋光效应。
（2）近晶型C*液晶为正光性双轴晶体，具有胆甾型液晶的光学性质。
（3）向列型液晶为折射椭球，n ∆大多数情况大于零。
2.TN 型液晶显示器的液晶盒厚度d 与双折射率n ∆的乘积满足什么条件？如何根据设备情况和器件要求选择大小?答：d n ⋅∆应满足第一极小值点m μ48.0或第二极小值点m μ01.1。
当液晶显示器需要较高的响应速度时，可根据较好的设备和工艺，采用第一极小值点。
当生产设备或工艺无法保证第一小值点，且需要显示器有较高的驱动路数时，采用第二极小值点。
3.为了得到较高的驱动路数，LCD 的电光曲线应该陡峭还是比较平缓好？设1090V V -为常数c ,10V 大一点对提高多路驱动能力是否有利，为什么？答：LCD 的电光曲线应该陡峭，才能得到较高的驱动路数。
锐度为：10109010901V VV V V P -+==（1） 而最大驱动路数为：()()[]()[]2222212111-+=-+≤PPP N (2)由(1)式，10V 越大则锐度P 越小，且P>1，由(2)式当P>1时，P 越小N 越大，既10V 大一点对提高多路驱动能力是有利的。
4.请分别列举我们学习过的作为显示器件的原理？5.胆甾型液晶由那些光学性质，分别的条件是什么？答：胆甾型液晶光学有三种效应，分别是光波导效应，布拉格效应，旋光效应。
对应的条件为:光波长远小于螺距，光波长约等于螺距，光波长远大于螺距。
6.宾主效应的液晶排列方式有哪几种，哪种方式使用正性液晶，哪种方式使用负性液晶？ 答：宾主效应的液晶排列方式有沿面排列，垂直排列和HAN 型排列。
沿面排列方式使用正性液晶，垂直排列方式使用负性液晶，HAN 型排列既可以使用正性液晶，也可以使用负性液晶。
7.盒厚和液晶的粘度均增加一倍，液晶的响应时间如何变化？ 答：由弛豫时间表达式kV d on 222πεητ-∆=，kd off22πητ=； 可知当厚度增加一倍后液晶的响应时间变为原来的4倍；液晶的粘度增加一倍后，液晶的响应时间变为原来的2倍，两个因素相加，响应时间变为原来的8倍。
8.如何选择1133k k 和盒厚度提高TN 型液晶显示器件的多路驱动能力？ 答：根据液晶的锐度表达式：21133505090905020443.010266.0133.0⎥⎦⎤⎢⎣⎡⎪⎭⎫ ⎝⎛∆+⎥⎦⎤⎢⎣⎡⎪⎪⎭⎫ ⎝⎛-+=-=-λγnd In k k V V V 为了改善锐度特性，即为了减小9050-γ，可以用两种方案：一种是在材料上想办法，选择一种材料使得1133k k ≤；另一种是在LCD 的构参数上想办法，让02→∆λndIn，按照入射光波长为绿光的波长计，m μλ5.0=，这时1=∆nd 。
这正好是第二极小点，此时电光特性曲线最陡，所以得到对比度大的显示。
9.纯矩阵型液晶显示器的电源需要产生哪些电平？ 答：应该提供6种电平：0,,2,,,D D D S S D S -+或者()()0,21,2,11,00000b V b V b V V V --，10.请问LCD 本身可以实现全彩色显示吗？目前LCD 实现全彩显示最成熟技术是什么?请简单描述之。
答：不能。
目前LCD 实现全彩色显示最成熟的技术是“微彩色膜方式”，将一个点阵像素分割为三个子像素，并在对应位置的器件的内表面设置R 、G 、B 三个微型滤色膜，LCD 仅作为光阀使用，控制每个子像素光阀就可以控制R 、G 、B 三个滤色膜透过光的通断；控制每个子像素光阀的灰度级别就可以控制R 、G 、B 三个滤色膜透过光的多少；利用三个子像素透过的不同光量便可以相加混合出全彩色。
11.液晶显示器控制器具有哪些特点？简称什么？ 答：液晶显示器控制器应具备的特点有： 1.具备简捷的计算机接口；2.具有一套完整的逻辑控制电路和时序发生器，实现各种显示功能；3.具有管理显示缓冲区的能力；4.具备扫描时序的生成，发送和显示数据的传输能力；5.具备功能齐全的控制指令集，计算机容易编程。
简称为“三部一集”，即接口部，控制部，驱动部和集令集。
12.在液晶显示器件中交叉效应是什么？在驱动电路上常使用什么措施来减少并消除交叉效应？答：交叉效应是指：矩阵式LCD的显示机理是由行，列选择电荷合成实现的，要使点阵如()y x,点显示，就需要在第x行和第y列上施加电压，以使改点在电场强度达到最大。
点()y x,x,点外，第x行和第y列上的其余各点也都承受一定电压，这些叫做选择点。
此时除了()y点叫半选择点。
矩阵中的其余各点叫做非选择点。
若半选择点上的有效电压接近或者超过阈值电压时，在屏幕上将出现不该出现的显示，是对比度下降。
在驱动电路方面最常用的是采用平均电压的措施来减少并消除交叉效应。
13.什么是LCD直接驱动法？直接驱动法又可以分为哪两种方法？根据下图判断这是哪一种直接驱动法，并根据所给出的时序波形描述其工作原理。
答：直接驱动法是指驱动电压直接施加于像素电极上，使液晶显示直接对应于所施驱动电压信号的一种驱动方法；有静态和动态两种驱动方法。
图中所示的是静态驱动法的原理电路和驱动波形。
在背电极COM 上施加一个持续的占空比为1/2的连续方波。
当在显示器的段电极f 上，施加一个与背电极COM 上的电压波形相位相反、幅值相等、频率相同的脉冲串时，该显示段像素部位的前后电极间即可建立起一个如f-COM 样的交流电场实现显示。
而此时，在其他笔段电极上（以a 为例）施加的是一串与COM 电极上的波形频率、相位相同，幅值相等的波形时，则这些笔段（如a ）像素部位的前后电极间则不能形成电场，如a-COM ，当然这些部位也就不能显示。
计算题1液晶盒的两个面分别为沿面排列取向和垂直取向，厚度为d 。
根据连续弹性体理论求液晶盒中的指向失的分布？ 解：如右图建立直角坐标系则()r nˆ在三个坐标轴上投影为： ()()()⎪⎩⎪⎨⎧====z n n z n r nzy x θθcos 0sin ˆ 则有：()()z k dz z d n θθcos ˆ =•∇()()z j dzz d n θθsin ˆ =⨯∇()()[]()()()()()22222222sin cos 2ˆˆ2⎥⎦⎤⎢⎣⎡=⎪⎭⎪⎬⎫⎪⎩⎪⎨⎧⎥⎦⎤⎢⎣⎡+⎥⎦⎤⎢⎣⎡=⨯∇+•∇=∆dz z d k z dz z d z dz z d k n n k f t θθθθθ 因此，系统的自由能为：()()dz dz z d S k dxdydz dz z d k dxdydz f F zt 202022⎰⎰⎰⎰⎰⎰⎰⎥⎦⎤⎢⎣⎡=⎥⎦⎤⎢⎣⎡=∆=ΩΩθθ 其中S 为液晶盒上x-y 平面上的面积，按自由能最小的原理：()02200=⎥⎦⎤⎢⎣⎡=⎰dz dz z d S k F z θδδ 代入欧拉方程得：()02022=-=⎪⎭⎫ ⎝⎛∂∂-∂∂dzz d G dz d G θθθ解得：()21C z C z +=θ边界条件：()⎪⎩⎪⎨⎧==200z θπθ得：2,2201ππ=-=C z C所以液晶分子指向矢与z 轴夹角为：()220ππθ+=z zz既液晶盒中液晶分子的指向矢分布;()[]d x z y x n,0,,ˆ∈： ⎪⎪⎩⎪⎪⎨⎧⎪⎭⎫ ⎝⎛+±==⎪⎭⎫ ⎝⎛+±=22sin 022cos ππππx d n n x d n z y x 其中：“－”号表示右旋，“＋”号表示左旋。
