给排水管道安装工艺流程图

23室外给排水工程施工工艺23.1适用范围适用于变电站内的排水和绿化给水工程。

23.2工艺流程工艺流程见图23-1图23-1工艺流程图23.3工艺流程说明及主要质量控制要点：23.3.1施工准备(1)材料准备：1)镀锌给水管及管件规格符合设计要求，质量应符合GB/T3091规范规定，管内外镀锌均匀，无锈蚀、无毛刺。

2)水表规格符合设计图纸要求，表壳铸造规矩，无砂眼裂纹，表玻璃盖无损坏，铅封完整。

3)阀门的规格符合设计要求，阀体铸造规矩，表面光滑，无裂纹，开关灵活，关闭严密，填料密闭完好无渗漏，手轮完好无损坏。

4)硬质聚氯乙烯管材、管件、支架、粘接剂有产品合格证及说明书，管材内外表层光滑、无气泡、裂纹、管壁厚度均匀、色泽一致、管件造型规矩、光滑无毛刺。

(2)技术准备:1）图纸会检：严格按照国家电网公司《电力建设工程施工技术管理导则》（以下简称导则）的要求做好图纸会检工作。

2）技术交底：应按照导则规定每个分项工程必须分级进行施工技术交底。

技术交底内容要充实，具有针对性和指导性，全体参加施工的人员都要参加交底并签名，形成书面交底记录。

23.3.2沟槽开挖与验收：(1)测量放线：室外地下管线采用坡度板法施工，由测量人员设置坡度板，给水管不超过20m设置一个，排水管每隔10 m设置一个。

若遇有阀门、消火栓、三通、检查井等处增设坡度板。

坡度板之间中心线为管道轴线位置，坡度板之间高程钉的连线为管内底的平行坡度线。

(2)沟槽开挖：根据管沟的种类、断面尺寸、水文地质情况，施工方法和管道埋深等情况，合理选用沟槽断面开挖形式。

机械开挖应控制开挖深度，沟槽底土方预留0.2～0.3m厚土层。

沟槽土方开挖时应分层分段进行，以坡度板坡度线控制沟槽底标高。

（排水管道沟槽开挖23-2）图23-2排水管道沟槽开挖23.3.3管道基础：(1)管道基础包括平基与管座两部分组成，管座包角有90度、180度、360度。

(2)平基混凝土模板安装前，抽取沟底积水，降低沟底地下水位，基层晾干，验槽合格。

给排水管道安装一、给排水管道安装施工工艺流程图：熟悉图低和有关技术资料→施工测量放线→沟槽开挖及管沟砌筑→配合土建留孔洞及预埋铁件→管件加工制作→支架制作及安装→管道预制及组装→管道敷设及安装→管道与设备连接→自控仪表及其管道安装→试压及清（吹）洗→防腐和保温→调试和试运转→交工验收二、普通给排水管道施工的一些主要过程的基本施工方法及要求：（一）沟槽开挖、支撑与回填的施工方法及要求1沟槽开挖1.1放线：根据工管部门技术交底的管道管沟开挖宽度，在测量人员测放的管沟中线两侧测放开挖边线，并用白灰作出标识；1.2设置高程及中线控制点：在管线的拐点处、以及直线段每5-10米（压力管道不大于15米），作一高程及中线控制桩。

1.2.1控制桩可用方木制作，截面宜为4*4cm，长50cm，打入土层后，地面露出长度为10-15cm。

1.2.2控制桩必须稳固，不被扰动，最好有保护措施。

控制桩中心1.0米范围内的土方应在沟槽验收完或控制桩已转移至沟底后方可集中铲除；1.3确定开挖深度：根据测量员交底的测量结果，对照施工图，计算出每个桩点处沟槽相对桩基线下降深度，将其结果记录在记录本上，并用红色漆标记在控制桩上；1.4沟槽人工开挖1.4.1根据土质的性质，由作业人员自行选择合适的开挖工具；1.4.2随时用钢卷尺检测沟槽的开挖深度和沟底宽度。

若要求放坡开槽时，应提前制作坡度板，坡度板应具有一定刚度且不易变形的材料制作，并设置牢固，一般将坡度板做成钝角三角形，钝角的角度与沟槽的开口角度一致，与沟槽接触的一边的杆件长度不小于80cm，相邻杆件不小于30cm，钝角对应边为支撑杆，其两端与另两边杆件中任意位置连接（最好在两端），应保证三个杆件连接好后其角度固定不变；1.4.3开挖的土方，可堆置在沟槽两侧，但不得影响建筑物、各种管线和其它设施的安全，同时不得掩埋消火栓、管道闸阀、雨水口、测量标志和各种地下管线的井盖，并不得防碍其正常使用；1.4.4堆土高度不宜超过1.5米，且距槽边缘不宜小于0.8米；1.4.5当开挖深度接近设计深度（一般应高于设计高程10cm以上）时，应在沟壁内设置与设计沟底高程平行的高程控制桩（如20cm或50cm高程控制桩）；1.4.6在两控制桩上绑一线绳，并保证绳两端与桩上的标志线重合，再用钢卷尺沿线绳向下测量，进行沟底修整。

给排水及工艺管道安装工程施工方法及技术要求室内外给排水及工艺管道安装工程，主要包括：室内给水(冷、热) 系统、室内排水系统、消火栓给水系统、纯水循环水系统、压缩空气系统、屋面雨水排水系统和室外给水系统、污废水排水系统、雨水排水系统、工艺冷却循环水系统等。

下面是管道安装工程的施工程序、主要施工方法和技术措施简要的叙述。

并对施工中容易出现的质量问题进行剖析，提出可行性防治措施或解决办法，各系统管道所用的材质及连接方式见下表：管道工程材质及连接方式表序号系统名称管材选用连接方式1 室内给水系统冷水：PE聚乙烯管电熔焊连接热水：PB聚丁烯热水管热熔连接2 室内排水系统立管：U-PVC螺旋管粘接横管：U-PVC排水管粘接3 室内消火栓给水系统热镀锌钢管丝扣连接4 纯水系统给水聚丁烯PB管5 室内压缩空气系统无缝钢管焊接6 车间屋面雨水排水系统PVC管粘接7 室外给水系统DN50- DN 80： PPR 热熔连接DN100- DN 200：球墨铸铁承插连接8 室外污废水系统PVC双壁波纹管承插连接9 室外雨水排水系统PVC双壁波纹管承插连接1工艺冷却循环水SUS304不锈钢管焊接1.4.1 管道安装总体原则和施工程序1.4.1.1 管道安装总体原则管道工程施工的总体原则为：先预留预埋、后管道安装；先地下管、后地上管；先主管、后支管；先架空后地面；先设备就位、后工艺配管；先施工室内部分再施工室外部分。

同时为了配合总体进度，对于土建优先施工的要提前施工给予配合。

室内部分先配合土建做好预留、预埋工作，然后在土建适当工序完成后合理交叉、配合；室外部分管道的施工合理选择施工时机，一般为室内工作量已大部分完成、室外道路施工之前，按“先下后上、先大后小”的原则进行。

1.4.1.2 主要施工程序1) 室内管道安装施工主要工序流程图如下：材料确定 样品呈批 试验专题方案 试验准备 预留、预埋 套管形式规格选定 模具、套管定位 管道下料 管道预制管道加工 支吊架制作 支吊架选型 材料准备支架安装 管道安装 管道系统试验 管道冲洗防腐保温卫生洁具安装 管道消毒、系统试验 交工验收材料准备及验收2) 室外管道安装施工主要工序流程图如下：技术交底材料检验测量放线管沟开挖标高测量清理沟底沟底垫沙标高测量管道安装井室砌筑闭水试验隐蔽验收土方回填交工验收1.4.2 材料准备及验收1.4.2.1 对进场材料进行严格检查，必须符合设计要求。

给排水管道安装及调试施工方案及施工工艺方法1、施工方案及总体安排本工程给排水工程，其交叉作业集中在卫生间及双层楼板部位。

因此，施工过程中应与土建配合，抓住埋地管道安装及洁具与土建墙体、地坪接合处细部处理两个重点，有力控制钢塑复合管、不锈钢管的连接质量，适时穿插，交叉作业，以保证工程进度及施工质量。

(1)孔洞预留、套管预埋与土建主体施工同步进行。

(2)室内生活管道安装与室内抹灰穿插进行，并加强管道包裹达到成品保护要求。

(3)洁具安装与卫生间施工穿插进行，并积极配合土建进行孔洞灌补及灌水试验。

2、施工工艺流程及程序安装准备→预留孔洞、预埋套管→立管安装→支管安装→管道试压或灌水通球试验→管道防腐→管道冲洗→配件安装→卫生设备安装→调试及试运行→系统验收。

3、主要施工方法(1)配合土建预留、预埋在给排水施工中，套管的选择、定位及固定，将直接影响到管道安装的质量及工程进度，因此，施工过程中应根据施工图绘制预埋部位图，注明预留预埋标高位置、所属系统及其具体尺寸，再核定土建结构，无误后随土建进度按预埋图进行预留预埋。

外墙采用钢性防水套管；管道穿过间墙、隔墙和楼板处的套管采用钢管套管。

翼环及钢套管加工完成，内壁刷红丹一遍，埋设的套管内部填满废牛皮纸。

预留预埋套管的直径应比管道直径大两个规格.过楼板套管长度=楼板厚度+板底抹灰厚度+地面抹灰厚度+20mm（卫生间50mm）。

套管两端平齐，管内外应刷防锈漆一道。

穿墙面套管两端应与墙面平齐。

穿楼板套管下端应与楼板面平齐，上端高出地面20～30mm.当预留孔洞、预埋套管与结构钢筋发生矛盾时，不得随意损伤钢筋，应经土建技术人员核验，采取相应措施后再进行安装固定。

套管安装：应在立管安装时及时套入，放于指定位置，过楼板处宜用钢筋棍绑以铅丝临时固定，待立管安装校正无误后调整位置，随后固定。

穿楼板的套管应在套管与管子之间的空隙用油麻和防水油膏填实封闭，穿墙套管可用石棉绳填实。

在浇灌过程中要有专人监护，以防预埋件或套管移位或损坏。

给排水工程施工工艺（一）管道预留预埋施工1.预留管槽孔洞、预下埋件1.1工艺流程：制作模具和埋件→安装模具下埋件→防腐→复合检查1.2施工准备（1）各专业管道、设备图和土建图已由施工、设计、建设单位的工程技术人员综合会审，会审记录及技术修改单经过审定核对。

（2）熟悉图纸，熟悉有关规范、工艺标准，并且已进行技术、质量、安全交底。

已现浇整体混凝土基础、设备基础，墙、柱、梁、板的钢筋已施工完毕，已知模板顶标高，己在模板上弹出相应标高线。

（3）已经根据设计图纸画出预留管、槽、洞，预下木砖、铁件的位置、尺寸、标高草图。

有关设备、器具（或样品）按设计型号已进库，预留工作中遇到的问题应有据可查。

1.3施工工艺（1）选制模具和埋件：根据设计图纸，参照预留孔洞尺寸表及位置图，选定形式、材质米制作模具、木砖和铁件。

需用木盒子的地方，事先应用木块钉成形，小孔洞也可采用相应尺寸的木方外包油毡纸代用。

混凝土基础或墙中的套管采用钢管切断后按要求尺寸进行加工。

墙上的木砖，按要求作好后，在木砖中心钉钉子，木砖一般用红、白松、椴木等木料制成。

需刮出斜度，满刷防腐油。

混凝土捣制构件中各类管道预埋铁件及吊环，需按要求事先下料焊制成形后待用。

（2）放线、标记需按要求事先下料焊制成形后：在钢筋绑扎前，按图纸要求的规格、位置、标高，预留槽洞或预埋套管、预下铁件。

若设计无规定，可参照工艺标准先在钢筋下方的模板上，按已知轴线及标高量尺画出十字标记。

两个“十字”标记拉线的交点即为预留孔洞、下木盒、套管及铁件的中心。

（3）安装模具、下预埋件：在混凝土墙或梁、板上安装模具时，将事先制作好的模具中心对准标注的十字进行模具安装。

待支完模板后，按要求在模板上锯出孔洞，将模具或套管钉牢或用铁丝绑靠在周围的钢筋上，必须牢固，并找平找正。

无论使用哪种方法，必须考虑到有利于临时模具的拆除条件。

在混凝土中预下防水套管时，两端应根据需要露出一定长度，不宜小于30mm。

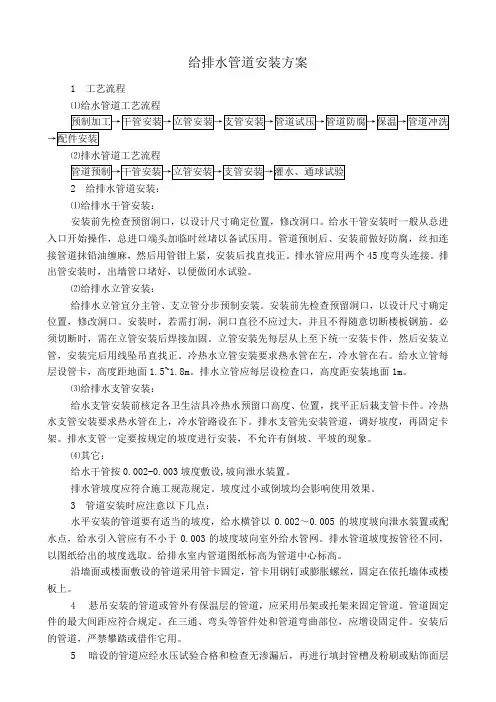

给排水管道安装方案1 工艺流程⑴给水管道工艺流程⑵排水管道工艺流程2 给排水管道安装：⑴给排水干管安装：安装前先检查预留洞口，以设计尺寸确定位置，修改洞口。

给水干管安装时一般从总进入口开始操作，总进口端头加临时丝堵以备试压用。

管道预制后、安装前做好防腐，丝扣连接管道抹铅油缠麻，然后用管钳上紧，安装后找直找正。

排水管应用两个45度弯头连接。

排出管安装时，出墙管口堵好，以便做闭水试验。

⑵给排水立管安装：给排水立管宜分主管、支立管分步预制安装。

安装前先检查预留洞口，以设计尺寸确定位置，修改洞口。

安装时，若需打洞，洞口直径不应过大，并且不得随意切断楼板钢筋。

必须切断时，需在立管安装后焊接加固。

立管安装先每层从上至下统一安装卡件，然后安装立管，安装完后用线坠吊直找正。

冷热水立管安装要求热水管在左，冷水管在右。

给水立管每层设管卡，高度距地面1.5~1.8m。

排水立管应每层设检查口，高度距安装地面1m。

⑶给排水支管安装：给水支管安装前核定各卫生洁具冷热水预留口高度、位置，找平正后栽支管卡件。

冷热水支管安装要求热水管在上，冷水管路设在下。

排水支管先安装管道，调好坡度，再固定卡架。

排水支管一定要按规定的坡度进行安装，不允许有倒坡、平坡的现象。

⑷其它：给水干管按0.002-0.003坡度敷设,坡向泄水装置。

排水管坡度应符合施工规范规定。

坡度过小或倒坡均会影响使用效果。

3 管道安装时应注意以下几点：水平安装的管道要有适当的坡度，给水横管以0.002～0.005的坡度坡向泄水装置或配水点，给水引入管应有不小于0.003的坡度坡向室外给水管网。

排水管道坡度按管径不同，以图纸给出的坡度选取。

给排水室内管道图纸标高为管道中心标高。

沿墙面或楼面敷设的管道采用管卡固定，管卡用钢钉或膨胀螺丝，固定在依托墙体或楼板上。

4 悬吊安装的管道或管外有保温层的管道，应采用吊架或托架来固定管道。

管道固定件的最大间距应符合规定。

在三通、弯头等管件处和管道弯曲部位，应增设固定件。

党校家属楼项目给排水管道施工方案编制人：审核人：批准人：有限公司1、给排水管道安装工艺流程施工人员熟悉及审查图纸→人员机具进场→设备及附件订货→配合预留→绘制施工用管道单线图→预制加工→干立管安装→支管安装→管道试验→管道防腐保温→系统调试通水→竣工验收2、给排水管道安装工艺干管安装：首先进行测量放线,确定干管位置,然后安装支架,预制干支管,组装调直安装,再校正调直,保证整根管子水平面和垂直面在同一直线上并最后固定牢;管道穿越结构伸缩缝、抗震缝及沉降缝敷设时,在墙体两侧采取柔性连接;立管安装：首先确定支管甩口高度,从上至下统一打洞栽卡;两个以上的管卡均匀安装,成排管道或同一房间的立管卡和阀门等的安装高度保持一致;管卡栽好后,进行干支管预制和组装,检查和调直后进行安装;支管安装：先按立管上预留的管口在墙面上画出水平支管安装位置的水平线,并在水平线上画出各分支线或给水配件的位置中心线,再根据中心线测出各支管的实际尺寸进行编号记录,然后下料和预制,检查调直后进行安装;3、给排水系统管道安装的方法1管道丝扣连接安装方法1采用丝扣连接方式；管子切断的管口应采用专用绞刀,将管道厚度1/2削成倾内倒角,倒角坡度为10度～15度;2切断的管子,采用细锉将金属管端的毛边修理光滑,再放入套丝机内,先把管子夹紧,然后再启动套丝机,板牙不要一下压到底,要重复两三次完成,当达到丝扣的长度或板牙的呀数时,缓慢地搬起板牙,使丝扣呈圆锥形状;3管子丝扣加工完,管子螺纹的铁屑先清理干净,然后采用聚四乙烯生料带一层压一层地缠绕螺纹;4镀锌管子与管道、配件连接后,外露的螺纹部分及所有管钳印痕和表面损伤的部分,应涂防锈漆或密封胶处理;5给水管道安装后做到横平、竖直,并采用水平尺、直尺拉线和尺量检查,宏观上要做到横平竖直;6室内给水管道纵横、立管安装标准：4、管道试验1给水管道强度严密性试验1水压试验宜分段进行,压力表应安装在试验管段的最低处;2 管网注水点应设在管段的最低处,由低向高将各个用水的管末端封堵,关闭入口总阀门和所有泄水阀门及低处泄水阀门,打开各分路及主管阀门,水压试验时不连接配水器具;注水时打开系统排气阀,排净空气后将其关闭；3充满水后采用电动打压泵进行加压,升压时间不应小于10分钟,亦不应大于15分钟,管道的试验压力选用工作压力的倍;当压力升到设计规定试验值时停止加压,进行检查,接口、阀门等如无渗漏,持续观测10min,观察其压力下降不大于,然后将压力降至工作压力检查,不渗不漏即为合格;4试验合格后把水泄净,被破损的镀锌层和外露丝扣处做好防腐处理,再进行隐蔽工作,将管端与配水龙头接通,并以管网设计工作压力供水,将所有配水点同时开启,各配水点的出水应通畅,并检查水压、流量是否满足使用要求;2排水管道闭水试验1吊顶内排水管道、管井排水管道等隐蔽工程在隐蔽前进行闭水试验;2 闭水试验前应将各预留口堵严,在系统最高点灌水;3 由灌水口将水灌满后,满水15分钟水面下降后,再灌满观察5分钟,液面不降,对管道系统的管材、管件及接口进行检查无渗漏为合格,如有渗漏则做好标记待泄水后处理,修好后再进行灌水试验,直到合格;4 楼层吊顶内管道的闭水试验应在下一层立管检查口处用橡皮气胆将立管封堵,由本层预留口处灌水试验;闭水试验完毕后将气胆取出;3管道系统冲洗、消毒生活给水管道,在投入使用前,应进行冲洗和消毒;管道在试压完成后,调试、运行前即可做冲洗、消毒工作,冲洗应用自来水连续进行,应保证有充足的流量;冲洗洁净后经有关部门取样检验,符合国家生活饮用水标准后方可办理验收手续;1系统试压合格后,进行通水冲洗;冲洗水泵采用自备水泵,水源为自来水,冲洗水流速大于2m/s,冲洗时不留死角,每个配水点龙头打开,系统最低点设排放口,持续冲洗直到出口处的水色和透明度与入口处目测一致为合格;2 生活饮用水系统经冲洗后,用含20～30mg/l的游离氯的水灌满管道进行消毒;含氯水在管中应滞留24h以上;3管道消毒后,再用饮用水冲洗,并经卫生监督管理部门取样检验,水质符合现行的国家标准生活饮用水卫生标准后,方可交付使用;5、阀门、仪表安装管道阀门和仪表的安装要严格按图纸进行;阀门种类、规格、型号必须符合规范及设计要求;阀门进行强度和严密性试验,按批次抽查10％,且不少于一个,合格才可安装;安装在主干管上起切断功能的阀门,应逐个做强度及严密性试验;强度试验试验压力应为公称压力的倍,阀体和填料处无渗漏为合格;严密性试验试验压力为公称压力的倍,阀芯密封面不漏为合格;6、管道防腐和保温安装前管道、管件、支架、容器等刷漆前必须清除表面灰尘污垢、锈斑及焊渣等物,检验合格后方可刷漆;管道的面漆刷完,表面油漆附着良好,光亮、无污染、色泽一致;支吊架除锈后刷樟丹防锈漆两道,灰色调和漆两道;保温工作于试压、灌水等试验合格后进行;保温施工应尽量按先上后下、先里后外的顺序进行;保温管切割面平齐,保温管壳接缝不得朝下,接缝必须错开,两节以上管壳接缝不得在一条直线上,所有接缝处都塞满,法兰连接处用同类保温材料补包,将粘贴面擦干净,使之与周围空气隔绝;设备、阀门配件采用与连接管道保温材料相同的材料,阀门、法兰等部位采用可拆卸式保温结构;管道保温遇到支吊架时,支吊架要放置在保温层外面,外刷防火涂料时表面应均匀;DN15～DN50弯头保温时将保温管壳割为斜45°角,对拼为90°角,DN50以上弯头,将保温管壳按虾米腰下料对拼;三通处的保温先做主干管后做分支管;水管道穿室内隔墙时,保温材料连续通过;穿防火墙时,穿墙套管内选用防火材料完全封闭;安装管道保温完,根据管道功能应刷相应的色环、机房内及其他明露管道均应标示管道的价质种类及流体流向;有限公司2018年8月22日。

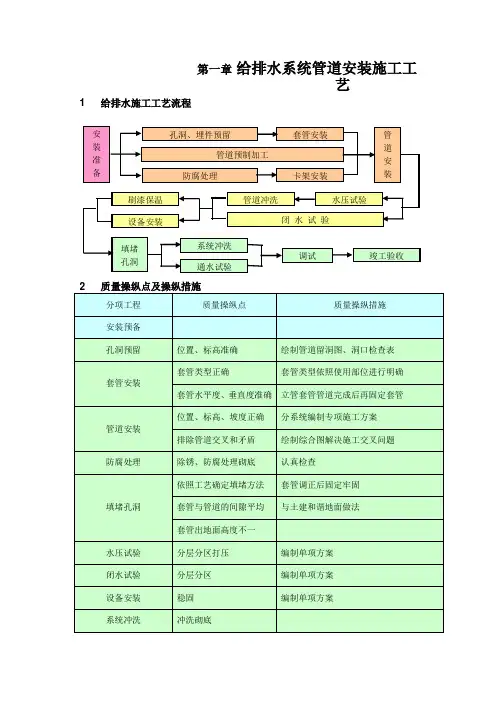

第一章给排水系统管道安装施工工艺1 给排水施工工艺流程3 施工预备、预留、预埋及施工预制3.1、管道预留套管、预埋件、预留洞预留套管、预埋件、预留洞是确保后期专业安装顺利展开，保证工程质量，减少开洞剃凿的关键，因此为确保该工程的质量达到天津市创优，必须重视该项工作。

3.2、预埋施工工序3.2.1. 依照土建结构图、建筑图及专业施工图在土建施工配合时期，由专业技术人员采纳AUTOCAD绘制系统预留、预埋施工图，确保预留、预埋位置准确可靠。

3.2.2. 依照构筑物及不同介质的管道，按照设计或施工安装图册中的要求进行预制加工，将预制加工好的套管在浇注混凝土前按预埋图纸要求部位固定好，校对坐标、标高，平正合格后一次浇注，待管道安装完毕后把填料塞紧捣实。

3.2.3. 在混凝土楼板、梁、墙上预留孔、洞、槽和预埋件时应有专人按设计图纸将管道及设备的位置、标高尺寸测定，标好孔洞的部位，将预制好的模盒、预埋铁件在绑扎钢筋前按标记固定牢，盒内塞入纸团等物，在浇注混凝土过程中应有专人配合校对，看管模盒、埋件，以免移位。

3.2.4. 管路敷设中，专业人员必须随工程进度紧密配合土建工程作好预埋或预留孔洞。

3.3、管道系统的预制加工3.3.1. 预制加工时应依照各系统的特点，在管道安装前进行集中加工预制。

施工预制管段的加工尺寸，应依照现场的实际位置确定。

关于管道组合件的外形尺寸偏差应操纵在3m内±5mm，每增大1m时偏差可增大±2mm，但总偏差不可大于±15mm，同时，组合件的大小规模应考虑运输和安装的方便，并应留有可调整的活口，关于预制好的组合件应提早做好防腐，不承诺安装完后再进行防腐工作。

3.3.2. 人防套管的安装：作为战时居民生命安全的保证人防设施占有十分重要的地位，为此在人防施工中，第一要详细审图，按照设计规范结合现场实际情形，完善深化设计图纸。

而后严格按照图纸及人防工程施工规范施工。

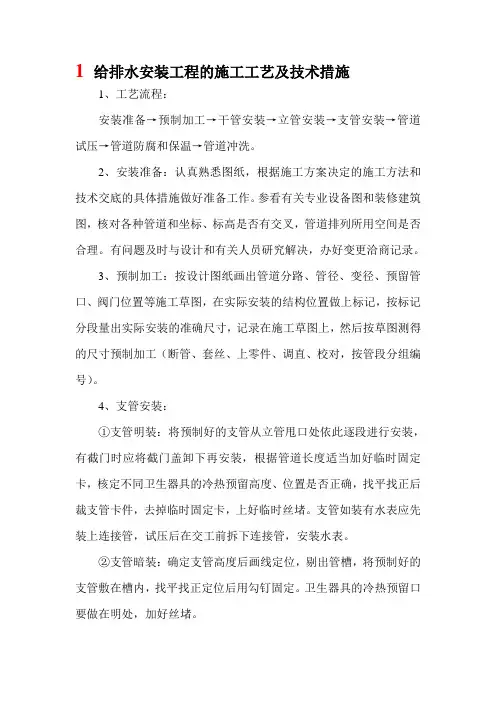

1 给排水安装工程的施工工艺及技术措施1、工艺流程：安装准备→预制加工→干管安装→立管安装→支管安装→管道试压→管道防腐和保温→管道冲洗。

2、安装准备：认真熟悉图纸，根据施工方案决定的施工方法和技术交底的具体措施做好准备工作。

参看有关专业设备图和装修建筑图，核对各种管道和坐标、标高是否有交叉，管道排列所用空间是否合理。

有问题及时与设计和有关人员研究解决，办好变更洽商记录。

3、预制加工：按设计图纸画出管道分路、管径、变径、预留管口、阀门位置等施工草图，在实际安装的结构位置做上标记，按标记分段量出实际安装的准确尺寸，记录在施工草图上，然后按草图测得的尺寸预制加工（断管、套丝、上零件、调直、校对，按管段分组编号）。

4、支管安装：①支管明装：将预制好的支管从立管甩口处依此逐段进行安装，有截门时应将截门盖卸下再安装，根据管道长度适当加好临时固定卡，核定不同卫生器具的冷热预留高度、位置是否正确，找平找正后裁支管卡件，去掉临时固定卡，上好临时丝堵。

支管如装有水表应先装上连接管，试压后在交工前拆下连接管，安装水表。

②支管暗装：确定支管高度后画线定位，剔出管槽，将预制好的支管敷在槽内，找平找正定位后用勾钉固定。

卫生器具的冷热预留口要做在明处，加好丝堵。

③热水支管：热水支管穿墙处按规范要求做好丝套管。

热水支管应在冷水支管的上方，支管预留口位置应为左热右冷。

其余安装方法同冷水支管。

5、管道试压：铺设、暗装、保温的给水管道在隐蔽前做好单项水压试验。

管道系统安装完后进行综合水压试验。

水压试验时放净空气，充满水后进行加压，当压力升到规定要求时停止加压，进行检查，如各接口和阀门均无渗漏，持续到规定时间，观察其压力下降在允许范围内，通知有关人员验收，办理交接手续。

然后把水泄净，被破损的镀锌层和外露丝扣处做好防腐处理，再时行隐蔽工作。

6、管道冲洗：管道在交工使用前必须进行冲洗，冲洗应用自来水连续进行，应保证有充足的流量。

冲洗洁净后办理验收手续。

目录1 目的………………………………………………………………………12 范围………………………………………………………………………13 给排水管道安装流程图及说明…………………………………………14 管道安装安全控制措施…………………………………………………14.1 通用措施………………………………………………………………14.2 具体措施………………………………………………………………25 记录与表格 (11)1 目的为了规范给排水管道安装工作过程，杜绝一切不安全因素，防患于未然，保证人身财产不受伤害。

2 范围本作业指导书适用于公司所承建的工程项目中所有给排水管道安装全过程的安全作业指导。

3 给排水管道安装流程图及说明（见图2-1）本图为给排水管道安装的基本工作流程，在实际施工过程中，部分施工工艺过程可根据实际情况调整，如管道的防腐保温可在管道安装前集中进行，也可在安装完后现场实施；沟槽回填可分为试压前和试压后两阶段进行等等。

另外管道系统中的一些附件安装及辅助工程如阀件安装、支架制作、井室砌筑及支（镇）墩砌筑等在此均未一一列出，其安全操作过程可参见其它相关安全作业指导书。

4 管道安装安全控制措施4.1 通用措施4.1.1 进入施工现场人员，必须按规定穿戴好防护用品和必要的安全防护用具，严禁穿拖鞋、高跟鞋或赤脚工作；4.1.2特种工种作业人员必须持证上岗，非特种作业人员不得从事特种岗位工作；4.1.3 施工人员应严格遵守安全操作规程，并服从安全管理人员的管理；4.1.4 安全人员应保证每班在现场巡视不少于一次，高危险区应跟班盯守，发现违规应及时制止和处理；4.1.5 施工设备、工器具等应定期检查和维护、保养；4.1.6 施工作业前应做好安全技术交底工作，并按要求作好记录；4.1.7 做好“三工”活动和班前“危险预知”活动并做好记录；4.1.8 严禁在铁路、公路、洞口或山坡下等不安全地区停留和休息；4.1.9 搬运器材和使用工具时，必须时刻注意自身和四周人员的安全。
