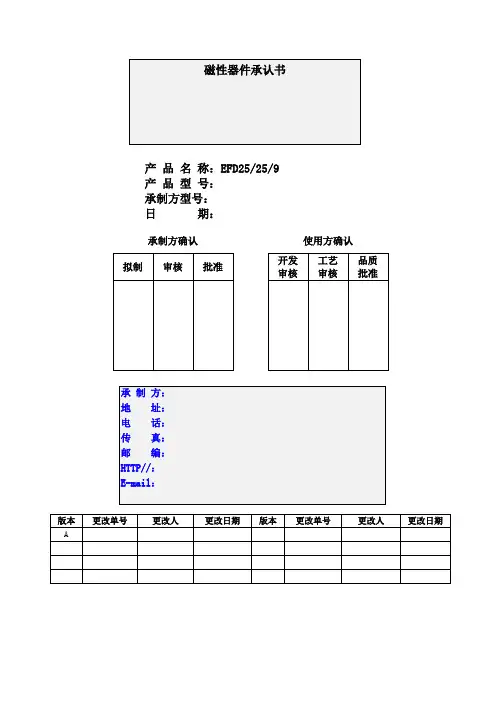

EFD-25-规格T1

产 品 名 称：EFD25/25/9 产 品 型 号： 承制方型号： 日 期：
承制方确认 使用方确认
1. 外形尺寸要求 （单位：mm ）
2．环保要求
产品满足欧盟的ROHS 标准要求 3.内部结构图（略） 4. 电气连接图
5. 绕制要求
2.用16mm宽*厚0.05的铜皮贴在磁芯上包一圈并接4脚。

3.产品要真空浸油处理。

4.飞线Ф0.25长度30MM.
6. 电气参数(ELECTRIC CHARACTERICS)
9.材料
10.参考标准
未列入承认书的参数要求，请参考下列标准或相关行业标准：
GB/T 15290-94 电子设备用电源变压器和滤波扼流圈总技术条件。

GB 2423 电工电子产品基本环境试验规程
GB 2828 逐批检查计数抽样程序及抽样表（适用于连续批的检查）
GB 2829 周期检查计数抽样程序及抽样表（适用于生产过程稳定性的检查）。

GB 8554 电子和通信设备用变压器和电感器测试方法及试验程序。

GB 4943-2001 信息技术的安全。

SJ 2488 电子设备用变压器、阻流和铁芯噪声测试方法。

SJ 2916-88 彩色电视广播接收机用开关电源变压器总技术条件。

SJ 3270-90 隔离变压器的安全要求。

GJB360A-96 《电子及电气元件试验方法》
IEC1007 《Transformer and inductors for use in electronic and telecommunication equipment—Measuring methods and test procedures》。

【很完整】⽜⼈教你开关电源各功能部分原理分析、计算与选型1 开关电源介绍此⽂档是作为张占松⾼级开关电源设计之后的强化培训，基于计划安排，由申⼯讲解了变压器设计之后，在此⽂章中简单带过变压器设计原理，重点讲解电路⼯作原理和设计过程中关键器件计算与选型。

开关电源的⼯作过程相当容易理解，其拥有三个明显特征：开关：电⼒电⼦器件⼯作在开关状态⽽不是线性状态⾼频：电⼒电⼦器件⼯作在⾼频⽽不是接近⼯频的低频直流：开关电源输出的是直流⽽不是交流也可以输出⾼频交流如电⼦变压器1.1 开关电源基本组成部分1.2 开关电源分类：开关电源按照拓扑分很多类型：buck boost 正激反激半桥全桥 LLC 等等，但是从本质上区分，开关电源只有两种⼯作⽅式：正激：是开关管开通时传输能量，反激：开关管关断时传输能量。

下⾯将以反激电源为例进⾏讲解。

1.3 反激开关电源简介反激⼜被称为隔离buck-boost 电路。

基本⼯作原理：开关管打开时变压器存储能量，开关管关断时释放存储的能量反激开关电源根据开关管数⽬可分为双端和单端反激。

根据反激变压器⼯作模式可分为CCM 和DCM 模式反激电源。

根据控制⽅式可分为PFM 和PWM 型反激电源。

根据驱动占空⽐的产⽣⽅式可分为电压型和电流型反激开关电源。

我们所要讲的反激电源精确定义为：电流型PWM 单端反激电源。

1.4 电流型PWM 单端反激电源此类反激电源优点：结构简单价格便宜，适⽤⼩功率电源。

此类反激电源缺点：功率较⼩，⼀般在150w 以下，纹波较⼤，电压负载调整率低，⼀般⼤于5%。

此类反激电源设计难点主要是变压器的设计，特别是宽输⼊电压，多路输出的变压器。

2 举例讲解设计过程为了更清楚了解设计中详细计算过程，我们将以220VAC-380VAC 输⼊，+5V±3%（5A），±15±5%（0.5A）三路共地输出反激电源为例讲解设计过程。

提出上⾯要求，选择思路如下：提出上⾯要求，选择思路如下：电源总输出功率P=5*5W+15*0.5*2=40W 功率较⼩，可以选择反激开关电源。

开关电源变压器Switch Mode Power Transformers◆使用频率：２５—５００ｋＨｚ◆功率范围：１０—５００Ｗ◆高效率、低漏感◆散热好，电磁干扰小◆磁芯：EE、EC、EI、EF、EER、ED、EFD、PQ、RM等◆磁芯材质：SP3、SP4、SP4A◆安装方式：可按客户要求设计◆Operating Frequency: 25—500kHz◆Range of Power: 10—500W◆High efficieacy,Low leakage inductanc◆easily dissipate heat, Lower EMI (Electromagnic Inference)◆Ferrite cores:EE、EC、EI、EF、EER、ED、EFD、PQ、RM and so on◆Meterial: SP3、SP4、SP4A◆Installation:Subject to customers’ request开关电源变压器Switch mode power transformer储能变压器（扼流圈－－变压器）＊Energy saving transformer (choke coils - transformer)１、各类开关电源：ＤＣ－ＤＣ、ＡＣ－ＤＣ－ＡＣ、ＤＣ－ＡＣ、ＵＰＳ电源等２、电路形式：单端正激、单端反激、推挽、半桥、全桥电路等３、用于通讯、网络、计算机；医疗设备、ＯＡ设备；电视、音响、空调等家用电器设备； 各类电子仪器、航空航天设备等1、Kinds of switch mode power:DC-DC、AC-DC-AC、DC-AC、UPS etc.2、Circuits:Single-terminal forward start、Single-terminal backward Start、Push-Pull、half-bridgecircuit、entire-bridge circuit etc.3、　Applied in: Telecommunication system, internet system,compute system;Medical apparatus and instru- ments,OA equipment; TV set,acoustics air conditioner;all kinds of electronics instruments, aircraftequipment and so on.●所有变压器、滤波器都在高磁场情况下应用，Ｔ１、Ｔ３、Ｔ４中存在直流磁场；●Ｔ７、Ｔ２上是方波，当方波不对称电流也会有直流分量；●Ｔ５、Ｔ６主要是交流分量，直流分量较小；●当开关电流较高时，Ｔ１、Ｔ３、Ｔ４可用铁粉磁芯。

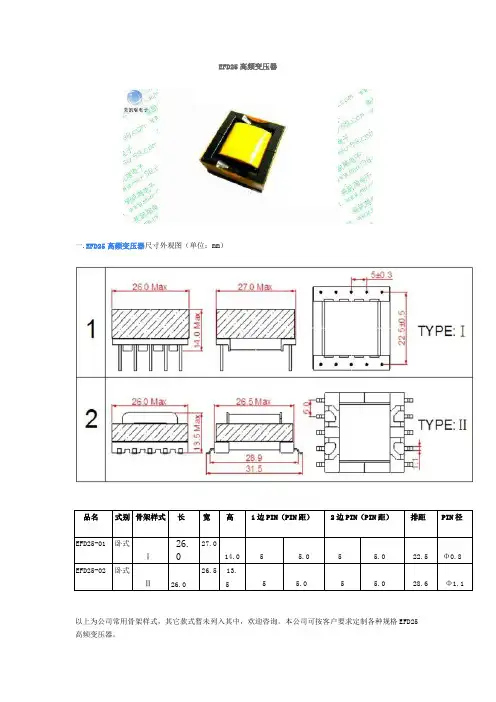

EFD25高频变压器一.EFD25高频变压器尺寸外观图（单位：mm）品名式别骨架样式长宽高1边PIN（PIN距）2边PIN（PIN距）排距PIN径EFD25-01卧式Ⅰ26.27.014.05 5.05 5.022.5Φ0.8EFD25-02卧式Ⅱ26.026.513.55 5.05 5.028.6Φ1.1以上为公司常用骨架样式，其它款式暂未列入其中，欢迎咨询。
