钢筋混凝土短柱抗震概念设计
- 格式:pdf
- 大小:183.92 KB
- 文档页数:2

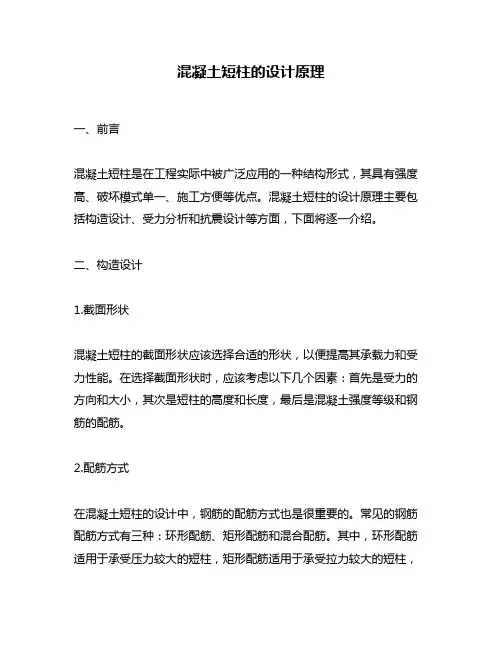

混凝土短柱的设计原理一、前言混凝土短柱是在工程实际中被广泛应用的一种结构形式,其具有强度高、破坏模式单一、施工方便等优点。
混凝土短柱的设计原理主要包括构造设计、受力分析和抗震设计等方面,下面将逐一介绍。
二、构造设计1.截面形状混凝土短柱的截面形状应该选择合适的形状,以便提高其承载力和受力性能。
在选择截面形状时,应该考虑以下几个因素:首先是受力的方向和大小,其次是短柱的高度和长度,最后是混凝土强度等级和钢筋的配筋。
2.配筋方式在混凝土短柱的设计中,钢筋的配筋方式也是很重要的。
常见的钢筋配筋方式有三种:环形配筋、矩形配筋和混合配筋。
其中,环形配筋适用于承受压力较大的短柱,矩形配筋适用于承受拉力较大的短柱,混合配筋则是将两种配筋方式结合使用,以提高混凝土短柱的承载力和塑性变形性能。
3.轴压比在混凝土短柱的设计中,轴压比也是很重要的一个参数。
轴压比是指混凝土短柱受力时,轴向压力与混凝土抗压强度之比。
轴压比的大小直接影响混凝土短柱的承载力和稳定性,因此在设计中应该对其进行适当的控制。
三、受力分析1.受力状态混凝土短柱在受力时,主要存在两种受力状态:压弯受力和轴心受压。
在进行受力分析时,应该根据具体的情况对其进行合理的分析,以便得到准确的计算结果。
2.受力计算混凝土短柱的受力计算主要包括弯曲强度、承载力和稳定性等方面。
弯曲强度是指混凝土短柱在受弯时的承载能力,承载力是指混凝土短柱在受压时的承载能力,稳定性是指混凝土短柱在受力时的稳定性能。
四、抗震设计1.地震力计算在混凝土短柱的抗震设计中,地震力计算是很重要的一步。
地震力计算应该根据不同的地震区和建筑物类型进行,以便得到准确的计算结果。
2.抗震设计方法混凝土短柱的抗震设计方法主要包括层间剪力墙法、框架-剪力墙法和框架-支撑墙法等。
在选择抗震设计方法时,应该根据具体的情况进行选择,以提高混凝土短柱的抗震能力。
3.设计要求在混凝土短柱的抗震设计中,还需要遵循一些设计要求。

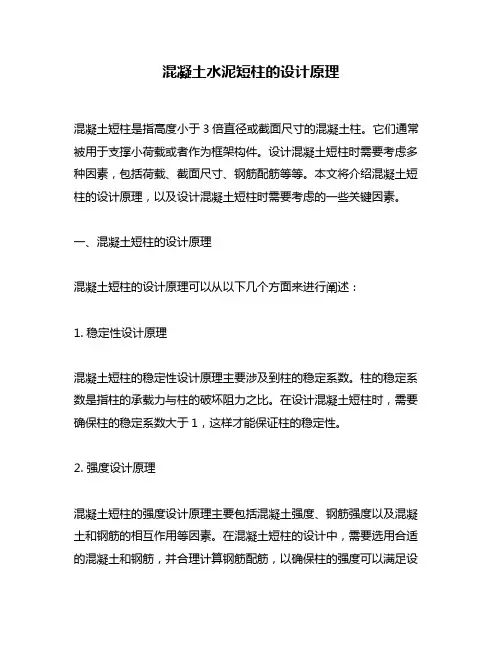

混凝土水泥短柱的设计原理混凝土短柱是指高度小于3倍直径或截面尺寸的混凝土柱。
它们通常被用于支撑小荷载或者作为框架构件。
设计混凝土短柱时需要考虑多种因素,包括荷载、截面尺寸、钢筋配筋等等。
本文将介绍混凝土短柱的设计原理,以及设计混凝土短柱时需要考虑的一些关键因素。
一、混凝土短柱的设计原理混凝土短柱的设计原理可以从以下几个方面来进行阐述:1. 稳定性设计原理混凝土短柱的稳定性设计原理主要涉及到柱的稳定系数。
柱的稳定系数是指柱的承载力与柱的破坏阻力之比。
在设计混凝土短柱时,需要确保柱的稳定系数大于1,这样才能保证柱的稳定性。
2. 强度设计原理混凝土短柱的强度设计原理主要包括混凝土强度、钢筋强度以及混凝土和钢筋的相互作用等因素。
在混凝土短柱的设计中,需要选用合适的混凝土和钢筋,并合理计算钢筋配筋,以确保柱的强度可以满足设计要求。
3. 变形设计原理混凝土短柱的变形设计原理主要考虑柱的变形与变形限制。
柱的变形会对柱的稳定性和使用性能产生影响,因此需要在设计时考虑柱的变形情况,并采取措施限制柱的变形。
4. 环境设计原理混凝土短柱的环境设计原理主要考虑柱的环境特点,如温度、湿度、腐蚀等因素对柱的影响。
在设计混凝土短柱时,需要考虑柱的使用环境,并采取相应的措施来保护柱的使用性能。
二、混凝土短柱设计时需要考虑的关键因素在设计混凝土短柱时,需要考虑以下关键因素:1. 荷载混凝土短柱的设计荷载是指柱所承受的力的大小和方向。
设计荷载主要包括垂直荷载和水平荷载。
在设计时需要考虑柱的承载能力,以确保柱可以承受设计荷载。
2. 截面尺寸混凝土短柱的截面尺寸是指柱的直径或者截面尺寸大小。
截面尺寸的大小会影响柱的承载能力和稳定性。
在设计时需要考虑截面尺寸的大小,并根据设计荷载来确定合适的截面尺寸。
3. 混凝土强度混凝土短柱的混凝土强度是指混凝土的抗压强度。
混凝土的强度会影响柱的承载能力和稳定性。
在设计时需要根据设计荷载和截面尺寸来选用合适的混凝土强度。
钢管混凝土短柱定义
钢管混凝土短柱是一种常见的建筑结构元素,具有较高的承载能力和抗震性能。
它由钢管和混凝土组成,钢管起到骨架的作用,混凝土填充在钢管内部,形成一种具有双重受力特性的结构。
钢管混凝土短柱的设计与施工需要考虑多方面的因素。
首先,需要确定短柱的几何形状和尺寸,根据设计荷载和使用要求确定柱截面的尺寸和钢管的直径。
其次,需要选择合适的材料,包括混凝土的配合比和钢管的材质等。
此外,还需要考虑连接形式和施工工艺,确保钢管与混凝土之间的紧密结合,以及整体结构的稳定性和耐久性。
钢管混凝土短柱的优点在于其承载能力强、抗震性能好以及施工方便等。
由于钢管的加固作用,短柱能够承受较大的压力和剪力,同时还能够有效地分散和抵抗地震力的作用。
此外,钢管混凝土短柱的施工相对简单,不需要复杂的模板和支撑体系,减少了施工周期和成本。
然而,钢管混凝土短柱也存在一些局限性。
由于钢管和混凝土之间的接触面积较小,柱的抗弯性能相对较差。
此外,柱截面形状的限制也可能导致柱的受力性能不均匀,影响结构的整体性能。
因此,在设计和施工中需要合理选择短柱的形状和尺寸,以及加固措施,确保结构的安全可靠。
钢管混凝土短柱是一种具有较高承载能力和抗震性能的建筑结构元素。
通过合理的设计和施工,可以充分发挥钢管和混凝土的优势,使短柱在建筑结构中发挥重要作用。
然而,在应用过程中需要注意其局限性,确保结构的安全和可靠性。
钢筋混凝土结构房屋抗震设计6.1 震害现象及分析钢筋混凝土房屋的震害情况十分复杂,但从总体上可分为结构破坏和构件破坏两个层次:结构层次破坏指震害现象中明显表现为有规律的结构整体或特定局部的破坏情况,而构件层次破坏是指构件特定部位出现的震害现象。
▶6.1.1 结构层次破坏(1)平面不规则导致的震害结构平面不规则导致的震害通常发生在平面布置不对称,刚度分布不均匀,结构质量中心与刚度中心存在较大偏差的情况。
在水平地震作用下结构的惯性力作用于其质量中心,而抗力以结构刚度中心为作用点,当两者间距离较大时,结构整体扭转效应明显,容易产生扭转破坏(图6.1)。
图6.1 扭转破坏当结构平面布置存在较大的凸出、凹进,或平面布置不合理可能导致强烈的局部振动时,在平面上的薄弱部位存在局部应力集中的现象,相应部位的结构震害严重(图6.2)。
图6.2 结构凸出部位破坏严重(2)竖向不规则导致的震害结构沿竖向刚度存在突然变化时,可能在刚度较小的楼层产生过大的侧向变形,甚至整层垮塌的现象。
2008 年汶川地震中,某框架结构底层无填充墙,二层以上为住宅,布置有较多填充墙,震后测量显示,底层层间位移达30 mm(图6.3)。
框架填充墙的刚度贡献应在结构分析中予以足够重视,以免造成严重破坏。
图6.3 刚度突变导致的震害▶6.1.2 构件层次破坏(1)梁端破坏梁端受弯矩、剪力的影响,在水平地震作用下可能形成梁端弯曲破坏和剪切破坏。
在实际震害现象中,因现浇楼板参与梁端工作等诸多因素的影响,规范期望引导实现的梁铰机制在汶川地震震害中却很少见到,该现象已引起众多学者关注。
图6.4 给出汶川地震中某无现浇板相连的框架梁损伤照片,梁端弯曲破坏特征突出,但破坏程度并不严重,震害统计结果表明,梁端出现充分塑性铰的情况并不多见。
与之对比,图6.5为在低周往复荷载作用下梁端破坏的试验照片。
对比可见,实际震害中梁端破坏较试验破坏现象明显轻微,在结构的抗震设计及抗震性能分析中应关注这一现象。
钢筋混凝土结构中短柱的成因及防治短柱是指在钢筋混凝土结构中,柱的高度相对较短或者比例较小的柱。
短柱的成因一般有以下几点:1.设计失误:在结构设计中,柱的高度和横向尺寸的比例不合理,柱的高度相对较短,导致柱承受的纵向压力较大。
2.荷载集中:在某些情况下,建筑物的荷载会集中在某一或几个柱子上,导致该柱子的受力增大,从而发生短柱的现象。
3.土壤不均匀沉降:建筑物的基础土壤不均匀沉降,导致某些柱脚的受力较大,从而发生短柱的现象。
4.柱间距不合理:柱间距过大导致柱边缘弯曲受压区少,柱间距过小导致柱的受力加大,都容易引发短柱。
短柱的存在会给结构的安全性带来威胁,因为短柱的受力状态与长柱有很大不同。
短柱在受到纵向压力作用下,由于无法充分发挥混凝土的抗压性能,容易出现弯曲破坏。
为了防止短柱的破坏,可以采取以下几种措施:1.合理的设计:在结构设计中,应充分考虑柱的高度、横向尺寸和柱间距的关系,保证结构的合理性和稳定性。
2.采用合适的材料:选择合适的材料,如高强钢筋和高性能混凝土,以提高柱的受力性能和抗压性能。
3.加强柱的纵、横向钢筋配筋:通过合理布置纵向和横向钢筋,提高柱的受力性能和承载力,增加柱的抗压能力和抗弯能力。
4.改善土壤条件:对于土壤不均匀沉降引起的短柱问题,可以采取加固土壤的方法,如加固基础、填筑土体等,以改善土壤的承载能力和稳定性。
钢筋混凝土结构中短柱的成因主要是设计失误、荷载集中、土壤不均匀沉降以及柱间距过大或过小等因素引起的。
为了防治短柱问题,需要在结构设计中注意合理布置柱的高度、横向尺寸和柱间距,采用合适的材料和加强柱的钢筋配筋,并改善土壤条件,以提高柱的受力性能和抗压能力。

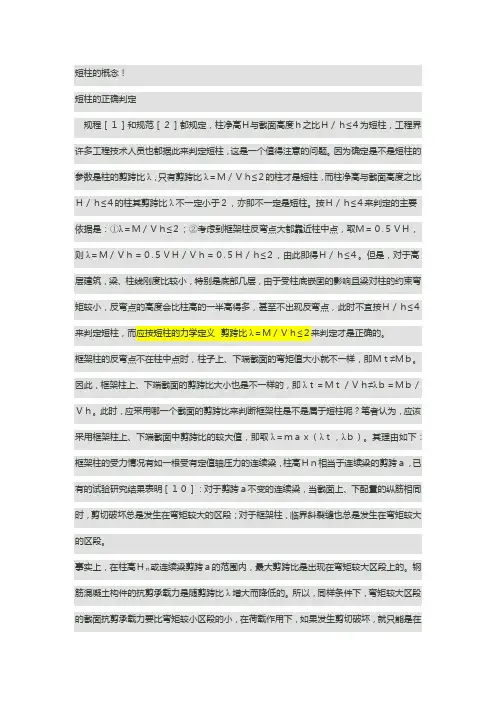

短柱的概念!短柱的正确判定规程[1]和规范[2]都规定,柱净高H与截面高度h之比H/h≤4为短柱,工程界许多工程技术人员也都据此来判定短柱,这是一个值得注意的问题。
因为确定是不是短柱的参数是柱的剪跨比λ,只有剪跨比λ=M/Vh≤2的柱才是短柱,而柱净高与截面高度之比H/h≤4的柱其剪跨比λ不一定小于2,亦即不一定是短柱。
按H/h≤4来判定的主要依据是:①λ=M/Vh≤2;②考虑到框架柱反弯点大都靠近柱中点,取M=0.5VH,则λ=M/Vh=0.5VH/Vh=0.5H/h≤2,由此即得H/h≤4。
但是,对于高层建筑,梁、柱线刚度比较小,特别是底部几层,由于受柱底嵌固的影响且梁对柱的约束弯矩较小,反弯点的高度会比柱高的一半高得多,甚至不出现反弯点,此时不宜按H/h≤4来判定短柱,而应按短柱的力学定义--剪跨比λ=M/Vh≤2来判定才是正确的。
框架柱的反弯点不在柱中点时,柱子上、下端截面的弯矩值大小就不一样,即Mt≠Mb。
因此,框架柱上、下端截面的剪跨比大小也是不一样的,即λt=Mt/Vh≠λb=Mb/Vh。
此时,应采用哪一个截面的剪跨比来判断框架柱是不是属于短柱呢?笔者认为,应该采用框架柱上、下端截面中剪跨比的较大值,即取λ=max(λt,λb)。
其理由如下:框架柱的受力情况有如一根受有定值轴压力的连续梁,柱高Hn相当于连续梁的剪跨a,已有的试验研究结果表明[10]:对于剪跨a不变的连续梁,当截面上、下配置的纵筋相同时,剪切破坏总是发生在弯矩较大的区段;对于框架柱,临界斜裂缝也总是发生在弯矩较大的区段。
事实上,在柱高Hn或连续梁剪跨a的范围内,最大剪跨比是出现在弯矩较大区段上的。
钢筋混凝土构件的抗剪承载力是随剪跨比λ增大而降低的。
所以,同样条件下,弯矩较大区段的截面抗剪承载力要比弯矩较小区段的小,在荷载作用下,如果发生剪切破坏,就只能是在弯矩较大区段上。
用来判断框架柱是否属于短柱的剪跨比λ当然应是可能发生剪切破坏截面的剪跨比λ。

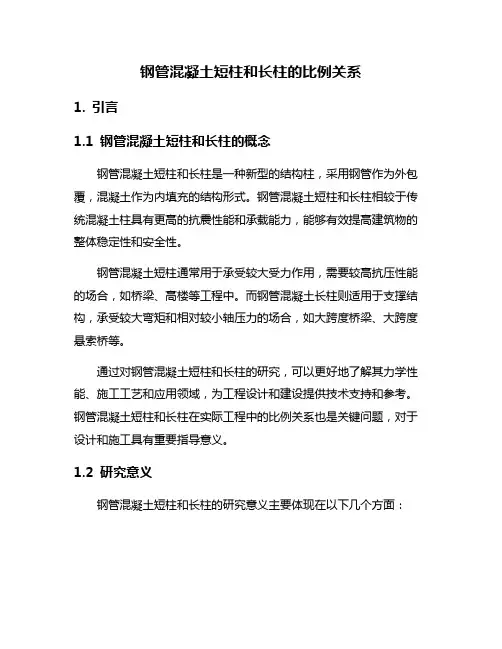

钢管混凝土短柱和长柱的比例关系1. 引言1.1 钢管混凝土短柱和长柱的概念钢管混凝土短柱和长柱是一种新型的结构柱,采用钢管作为外包覆,混凝土作为内填充的结构形式。
钢管混凝土短柱和长柱相较于传统混凝土柱具有更高的抗震性能和承载能力,能够有效提高建筑物的整体稳定性和安全性。
钢管混凝土短柱通常用于承受较大受力作用,需要较高抗压性能的场合,如桥梁、高楼等工程中。
而钢管混凝土长柱则适用于支撑结构,承受较大弯矩和相对较小轴压力的场合,如大跨度桥梁、大跨度悬索桥等。
通过对钢管混凝土短柱和长柱的研究,可以更好地了解其力学性能、施工工艺和应用领域,为工程设计和建设提供技术支持和参考。
钢管混凝土短柱和长柱在实际工程中的比例关系也是关键问题,对于设计和施工具有重要指导意义。
1.2 研究意义钢管混凝土短柱和长柱的研究意义主要体现在以下几个方面:通过研究钢管混凝土短柱和长柱的设计理念和施工工艺,可以促进结构工程领域的发展,提高结构设计的效率和质量,推动建筑结构技术的进步。
钢管混凝土短柱和长柱的力学性能分析可以为结构设计和优化提供重要参考,为工程实践中的结构设计提供更多选择和方向,有助于满足不同工程项目的需求。
2. 正文2.1 钢管混凝土短柱和长柱的设计理念1. 结构优化设计:钢管混凝土短柱和长柱的设计应遵循结构优化原则,通过对柱子截面形状、材料和布置方式等方面的优化设计,实现柱子在承受荷载时的最佳性能。
设计应考虑到柱子在受力过程中的变形、应力分布及承载能力等因素,保证其结构的安全可靠性。
2. 抗震设计:钢管混凝土短柱和长柱的设计应考虑地震作用对柱子的影响,采取相应的抗震设计措施,提高柱子的抗震性能。
通过采用加固措施、增加柱子抗震设备等方式,保证柱子在地震发生时能够充分发挥其承载能力,保护建筑结构的安全。
3. 建筑美学设计:钢管混凝土短柱和长柱的设计应考虑到建筑美学的要求,通过设计柱子的形状、尺寸、表面装饰等方面的要素,使其与建筑整体风格相协调,提升建筑的整体美感。
对于高层建筑的底层柱,随着建筑物高度的增加,其所承担的轴力不断增加,要将轴压比控制在一定的范围内,必然导致柱截面的增大,从而形成短柱,甚至成为剪跨比小于1.5的超短柱。
根据结构构件的试验结果及以往的震害调查表明,短柱的延性很差,在建筑遭受本地区设防烈度或高于本地区设防烈度的地震影响时,很容易发生剪切破坏而造成结构破坏甚至倒塌。
为了避免短柱脆性破坏问题在高层建筑中发生,正确判定短柱,提高钢筋混凝土短柱特别是超短柱的抗震性能,是目前要迫切解决的问题。
大多数工程技术人员都按净高H 与截面高度h 之比≤4来判定为短柱,其实这是不准确的。
因为建筑结构中短柱的界定及对改善抗震性能措施的评述Circumscription of short pillar and the review of measures no how to inprove the seismic behavior摘要:建筑结构设计特别是高层建筑结构设计中,在结构底部或者设备转换层常常形成短柱,本文依据现行规范及国内外关于柱抗震性能的研究成果,以及作者的结构设计经验,提出如何界定短柱及几种如何改善提高短柱抗震性能的措施,从而使广大结构设计人员更好的把握短柱设计,使短柱避免发生脆性破坏,保证结构安全。
关键词:高层建筑;破坏形式;界定;剪跨比;结构设计;短柱;抗震性能Abstract :The building structure design especially high-rise building the structure design,in the structure bottom perhaps equipments conversion layer usually formation short pillar,this text according to the current code and domestic and in -ternational concerning the pillar anti-vibration ability of research result,and the author's structure design experience,put forward how define how short pillar and several kind is improvement exaltation short pillar anti -vibration ability of measure,make thus large structure design the personnel is better confidence short pillar design,making the short pillar avoid occurrence brittleness break,assurance structure safety.Key words :high-rise structures;destroy forms ;circumscription;shear-span ratio ;structure design ;short pillar ;seismic be -havior中图分类号:TU224文献标识码:A 文章编号:1003-8965(2009)02-0054-04余建(广州市城市规划勘测设计研究院,广东广州510060)图1反弯点在柱高中部的柱图2反弯点在柱高不同部位的柱确定是不是短柱的参数是柱的剪跨比λ,只有剪跨比λ=M/Vh ≤2的柱才是短柱,而柱净高与截面高度之比H/h ≤4的柱其剪跨比λ不一定小于2,亦即不一定是短柱。
钢筋混凝土结构中短柱的成因及防治钢筋混凝土结构中的短柱是指柱的高度相对于其横向尺寸较小的柱子。
短柱在承受纵向荷载时容易出现失稳和破坏,这是因为短柱的纵向受拉能力较弱,容易造成柱子的侧向位移和弯曲破坏。
短柱的成因可以归纳为以下几个方面:1. 高宽比失调:短柱的高度相对于其横向尺寸较小,柱子的高宽比失调导致其纵向受拉能力不足,容易造成柱子的失稳和破坏。
2. 配筋不足:柱子的配筋不足会导致其纵向受拉能力较弱,无法承受很大的纵向荷载,容易造成柱子的破坏。
3. 荷载偏心:荷载偏心是指作用在柱子上的荷载不通过柱子的重心。
荷载偏心会导致柱子发生弯曲,造成柱子的侧向位移和失稳。
为了防治短柱的失稳和破坏,可以采取以下措施:1. 正确设计:设计时应合理确定短柱的高宽比,并根据设计荷载和施工要求确定适当的配筋。
避免出现短柱的高宽比失调和配筋不足的情况。
2. 加固措施:对于已经存在的短柱,可以采取加固措施来提高其受力性能。
可以通过增加柱子的截面尺寸,增加配筋数量和截面面积,或者在柱子周围加固钢板等手段来增加柱子的强度和刚度,提高其抗力。
3. 控制荷载偏心:在施工中应控制荷载的偏心,尽量使荷载通过柱子的重心。
对于存在较大荷载偏心的情况,可以采取措施来平衡荷载,减少对柱子的影响。
4. 加强施工质量管理:在施工过程中要加强对短柱的施工质量管理,确保混凝土的浇筑质量,避免出现缺陷和质量问题。
同时要保证钢筋的几何形状和位置的准确性,确保配筋的连接牢固性和质量。
短柱的成因主要是由于高宽比失调、配筋不足和荷载偏心等问题所导致。
防治短柱的方法主要包括正确的设计、加固措施、控制荷载偏心和加强施工质量管理等。
通过这些措施可以提高短柱的受力性能,减少失稳和破坏的风险。
在工程实践中需要根据具体情况进行综合考虑,确保短柱的安全可靠性。
框架结构中短柱是怎样定义的,是在哪本规范中下的定义短柱的概念对短柱进行设计之前,首先要判别哪些柱是短柱或哪种受力状态易形成短柱。
目前,在工业与民用建筑的框架、框剪设计中,普遍采用PKPM等设计软件进行设计,但目前的软件设计还不完善,在进行电算时,对短柱不能进行自动判别,因此短柱需要设计人员利用电算结果另行设计。
短柱出现时,可以通过多种方法来提高短柱的承载力或变形能力,使短柱的抗震性能获得提高,从而避免发生脆性破坏,保证结构安全。
房屋建筑中的短柱一般是指,净高与截面宽度之比不大于4的柱,包括因嵌砌粘土砖填充墙形成的柱,就是短柱。
另一种说法是柱净高和截面高度之比不大于3的柱是短柱。
《混凝土结构设计规范》11.4.11中要求柱的剪跨比宜大于2。
《建筑抗震设计规范》6.3.6中要求柱子的剪跨比宜大于2。
剪跨比=M/Vh0 短柱:钢筋混凝土结构中按内力计算值得到的剪跨比MC/(VCh0)不大于2、反弯点在柱子高度中部、柱净高与柱截面高度之比Hn/h不大于4。
实际工程中,应注意由于实心粘土砖填充墙对框架柱的约束,如:框架柱间砌筑不到顶的隔墙、窗间墙以及楼梯间休息平台使框架柱变成短柱。
还应注意计算的方向,柱子的截面高度应选取沿填充墙平面内的柱子截面尺寸,而不是选取柱子截面尺寸最大值(尽管这二者有时可能会相同)。
短柱的几种类型 1.错层短柱。
出现于楼层不同标高相连接的柱。
2.夹层短柱。
出现于带走马廊的夹层中。
3.全层短柱。
4.填充短柱。
这是柱被硬质装修所约束形成的短柱。
虽然柱身较长,在构造上仍应按短柱对待。
关于短柱相关资料1、形成短柱的情况:①框架柱间砌筑不到顶的隔墙、窗间墙;②楼梯间休息平台使框架柱变成短柱。
③错层短柱:出现于楼层不同标高相连接的柱。
④夹层短柱:出现于带走马廊的夹层中。
2、形成短柱的原因:刚性窗裙填充墙嵌固作用使柱的实际长度减短,抗推刚度增大,分担的地震剪力增多,但结构设计时忽略此情况,而按照一般框架柱设计以致窗裙以上部分的柱身因强度不足而开裂甚至破坏断裂;即窗裙以上部分的柱已成为短柱。
建筑抗震设计常见问题解答(二)钢筋混凝土结构6.4 钢筋混凝土短柱如何定义,短柱受力中有何特点,设计中该怎么处理?短柱:钢筋混凝土结构中按内力计算值得到的剪跨比M c/(V c h0)不大于2、反弯点在柱子高度中部、柱净高与柱截面高度之比H n/h不大于4。
(实际工程中,应注意由于实心粘土砖填充墙对框架柱的约束,如:框架柱间砌筑不到顶的隔墙、窗间墙以及楼梯间休息平台使框架柱变成短柱)。
短柱的变形特征为剪切型、脆性破坏。
短柱的抗震验算:轴压比限值应比一般柱降低0.05,抗震等级为一级时每侧纵向钢筋配筋率不宜大于1.2%,剪力设计值满足规范6.2.9条式6.2.9-2的要求;构造:箍筋沿柱子全高加密,间距不应大于100mm,宜采用复合螺旋箍或井字复合箍,其体积配箍率不应小于1.2%,9度时不应小于1.5%,梁柱节点核芯区的体积配箍率不应小于上下柱端的较大值(体积配筋率计算时,可以计入在节点有效宽度范围内梁的纵向钢筋)。
对于剪跨比小于1.5的超短柱要专门研究,如采取增设交叉斜筋、外包钢板箍、设置型钢或将抗震薄弱层转移到相邻的一般楼层。
6.6 GB50011规范6.2.11条的条文说明中提到的“矮墙效应”是指什么,什么情况下应考虑矮墙效应?如何避免矮墙效应?一般的钢筋混凝土剪力墙的受力状态分为弯曲型和弯剪型,而对于高宽比(总高度/总宽度)小于2的剪力墙,地震作用下的破坏形态为剪切破坏,类似短柱,属于脆性破坏,称为矮墙效应。
规范的规定主要是针对一般的剪力墙,不包括矮墙。
高宽比小于2的底部框架砖房的剪力墙以及框支结构落地墙在框支层剪力较大,按剪跨比计算也可能出现矮墙效应。
为了避免矮墙效应,可在剪力墙上开竖缝,使之成为高宽比大于2的墙,提高其延性。
6.7 钢筋混凝土框架结构中设置了非结构的填充墙,在结构计算时应如何考虑其对主体结构的影响?结构计算时应对结构基本周期进行折减。
周期折减系数的取值可参考《建筑抗震设计手册》(中国建筑科学研究院工程抗震研究所主编,中国建筑工业出版社1994年出版):c2. 无括号的数值用于一片填充墙长6m左右时;括号内的数值用于一片填充墙长为5m左右时;3. 填充墙为轻质材料或外挂墙板时周期折减系数ψT取0.8~0.9。
