功分器

功分器等器件的介绍功分器（Power Divider）是一种微波器件，用于将输入功率分成两个或多个等分的输出功率。

功分器通常用于无线通信系统中的功率分配和功率合成方面。

在无线通信系统中，通常需要将输入功率分配给多个天线或系统，而功分器则可以实现这一功能。

功分器的工作原理基于电磁场的耦合效应。

它通常由三端口或四端口的传输线型结构组成，其中一个端口是输入端口，而其他端口是输出端口。

当输入功率进入功分器时，它将通过不同的传输线路径被分配到各个输出端口，从而实现功率的分配。

功分器有许多不同的结构和类型，包括平衡型和不平衡型功分器。

平衡型功分器是指输出端口的特性阻抗相等，而不平衡型功分器的输出端口特性阻抗不相等。

根据功分器的结构，还可以分为微带线功分器、负载电阻功分器、同轴线功分器等。

微带线功分器是一种常用的功分器结构，它采用微带线传输线作为分配器和耦合器。

它的主要特点是结构简单、尺寸小、适应频率范围广。

微带线功分器通常由微带线传输线、耦合孔和负载电阻组成。

通过调整微带线的宽度和长度，可以实现不同的功分比。

负载电阻功分器是一种简单的功分器结构，它通过将输入功率分配到一系列负载电阻上来实现功分。

负载电阻功分器的特点是结构简单、性能稳定，适用于低功率和宽频带应用。

同轴线功分器是一种可以在相同频率下对功率进行分配的功分器。

它由同轴线组成，内部采用隔离隔板将输入功率分配到输出端口。

同轴线功分器通常具有较高的功率承受能力和较好的隔离度，适用于高功率应用。

功分器在无线通信系统中起着重要的作用。

它可以实现对多个天线或系统的功率分配，从而提高系统性能和覆盖范围。

此外，功分器还可以用于功率合成和功率调节等应用。

功分器的性能参数主要包括分配均匀度、插入损耗、隔离度、回波损耗等。

在选择功分器时，需要根据具体应用需求来确定合适的类型和参数。

总之，功分器是一种重要的微波器件，用于将输入功率分配给多个输出端口，实现功率的分配。

它具有多种结构和类型，可适应不同的应用需求。

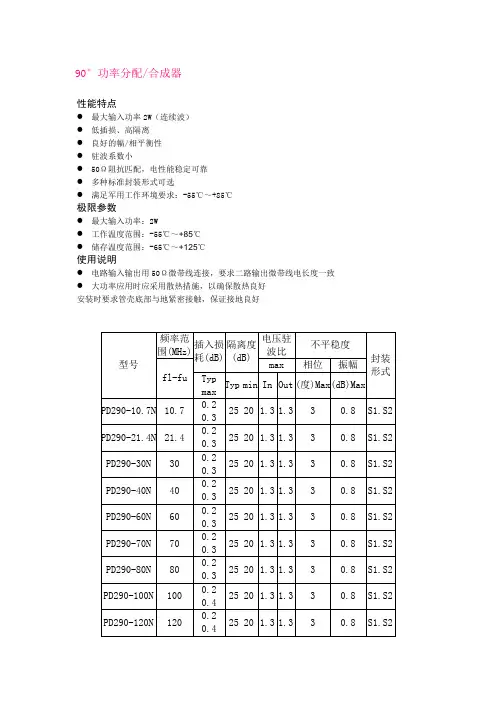

90°功率分配/合成器性能特点● 最大输入功率2W（连续波）● 低插损、高隔离● 良好的幅/相平衡性● 驻波系数小● 50Ω阻抗匹配，电性能稳定可靠● 多种标准封装形式可选● 满足军用工作环境要求：-55℃～+85℃极限参数● 最大输入功率：2W● 工作温度范围：-55℃～+85℃● 储存温度范围：-65℃～+125℃使用说明● 电路输入输出用50Ω微带线连接，要求二路输出微带线电长度一致● 大功率应用时应采用散热措施，以确保散热良好安装时要求管壳底部与地紧密接触，保证接地良好功分器是一种将一路输入信号能量分成两路或多路输出相等，或不相等能量的器件。

也可反过来将多路信号能量合成一路输出，此时也可称为合路器。

一个功分器的输出端口之间应保证一定的隔离度。

功分器通常为能量的等值分配，通过阻抗变换线的级联与隔离电阻的搭配，具有很宽的频带特性。

技术指标说明插入损耗器件的直通损耗，其计算公式为所有路的输出功率之和与输入功率的比值。

或者单路的实际直通损耗减去理想的分配损耗。

（理想分配损耗=10log(1/N) N为功分器路数）隔离度当主路接匹配负载时，各分配支路之间的衰减量。

幅度平衡频带内所有输出端口之间的幅度误差最大值。

相位平衡频带内所有输出端口之间相对于输入端口相移量起伏程度。

180°功率分配/合成器性能特点最大输入功率2W（连续波）低插损、高隔离良好的幅/相平衡性驻波系数小50Ω阻抗匹配，电性能稳定可靠多种标准封装形式可选满足军用工作环境要求：-55℃～+85℃极限参数最大输入功率：2W工作温度范围：-55℃～+85℃储存温度范围：-65℃～+125℃使用说明电路输入输出用50Ω微带线连接，要求二路输出微带线电长度一致大功率应用时应采用散热措施，以确保散热良好功分器是一种将一路输入信号能量分成两路或多路输出相等，或不相等能量的器件。

也可反过来将多路信号能量合成一路输出，此时也可称为合路器。

功分器工作原理
功分器，又称功率分配器或功率分配器，是一种用于将输入功率（通常是射频或微波功率）分配给多个输出端口的无源器件。

功分器工作原理主要通过设计特定的传输线结构和耦合方式来实现。

一般而言，功分器由输电线和匹配结构组成。

输电线通常是以微带线、同轴线或波导的形式存在。

当输入信号通过输电线进入功分器时，其将根据特定的设计要求，在不同的输出端口上分配相应的功率。

在功分器内部，通过设计合适的耦合结构，比如电容、电感或实现特定的电磁场耦合来实现功率的分配。

这些耦合结构可以通过设计合适的电路连接或引入衬底模式（substrate mode）
实现功率的分配。

具体来说，功分器的设计通常基于电气长度（electrical length）的原理。

电气长度是一个表示输电线上电磁波传播的概念，与物理长度不完全一致。

通过控制输电线和相应的耦合结构的长度和尺寸，可以实现不同的功率分配比例。

功分器工作原理的关键在于实现输入和输出端口之间的功率匹配。

为了确保功分器在不同端口上有相似的输出，需要通过合适的匹配电路来提供有效的匹配网络。

总之，功分器通过合理设计输电线、耦合结构和匹配网络，实现了输入功率在多个输出端口间的均匀分配。

这使得功分器成
为射频和微波系统中的重要器件，常被应用于无线通信系统、雷达系统和卫星通信等领域。

功分器工作原理(图文)引言概述：功分器是一种常用的无线通信设备，它在无线通信系统中起着至关重要的作用。

本文将详细介绍功分器的工作原理，并通过图文方式进行解释，以帮助读者更好地理解功分器的工作原理。

一、功分器的基本概念1.1 功分器的定义功分器，全称功率分配器，是一种用于将输入功率分配到多个输出端口的无源器件。

它通常由一组耦合的传输线构成，能够实现输入功率的平均分配或者按照一定的比例分配到各个输出端口。

1.2 功分器的分类功分器可以根据其工作原理和结构特点进行分类。

常见的功分器包括等分功分器、反射式功分器和混合式功分器。

等分功分器将输入功率平均分配到各个输出端口，反射式功分器则根据输入功率的幅度和相位进行分配，而混合式功分器则结合了等分功分器和反射式功分器的特点。

1.3 功分器的应用功分器广泛应用于无线通信系统中，特别是在天线系统和射频前端模块中。

它可以用于实现天线的多路复用、功率控制、信号分配等功能，为无线通信系统的正常运行提供了重要的支持。

二、等分功分器的工作原理2.1 等分功分器的结构等分功分器通常由一组等长度的传输线组成，每个传输线都与输入端口和输出端口相连。

这些传输线之间通过耦合结构相互连接，形成一个平衡的功分网络。

2.2 等分功分器的工作原理当输入功率进入等分功分器时，它会被传输线平均分配到各个输出端口。

这是因为等分功分器的传输线长度相等，导致输入信号的传播时间相同，从而实现了功率的等分。

2.3 等分功分器的特点等分功分器具有功率分配均匀、频率响应平坦、插入损耗低等特点。

它可以满足无线通信系统对功率分配的要求，提高系统的性能和可靠性。

三、反射式功分器的工作原理3.1 反射式功分器的结构反射式功分器通常由一组耦合的传输线和反射器组成。

传输线连接输入端口和输出端口，而反射器则用于根据输入功率的幅度和相位进行功率分配。

3.2 反射式功分器的工作原理当输入功率进入反射式功分器时，它会被传输线分配到不同的反射器。

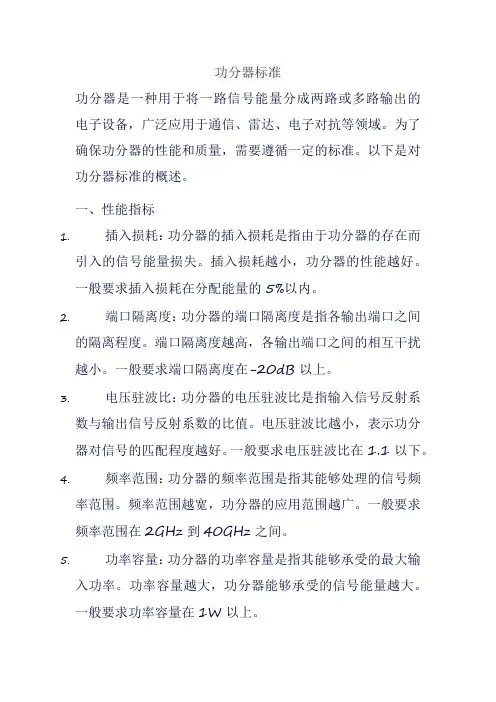

功分器标准功分器是一种用于将一路信号能量分成两路或多路输出的电子设备，广泛应用于通信、雷达、电子对抗等领域。

为了确保功分器的性能和质量，需要遵循一定的标准。

以下是对功分器标准的概述。

一、性能指标1.插入损耗：功分器的插入损耗是指由于功分器的存在而引入的信号能量损失。

插入损耗越小，功分器的性能越好。

一般要求插入损耗在分配能量的5%以内。

2.端口隔离度：功分器的端口隔离度是指各输出端口之间的隔离程度。

端口隔离度越高，各输出端口之间的相互干扰越小。

一般要求端口隔离度在-20dB以上。

3.电压驻波比：功分器的电压驻波比是指输入信号反射系数与输出信号反射系数的比值。

电压驻波比越小，表示功分器对信号的匹配程度越好。

一般要求电压驻波比在1.1以下。

4.频率范围：功分器的频率范围是指其能够处理的信号频率范围。

频率范围越宽，功分器的应用范围越广。

一般要求频率范围在2GHz到40GHz之间。

5.功率容量：功分器的功率容量是指其能够承受的最大输入功率。

功率容量越大，功分器能够承受的信号能量越大。

一般要求功率容量在1W以上。

二、结构与外观设计1.结构稳定性：功分器的结构应稳定可靠，能够承受一定的机械压力和温度变化。

2.外观简洁美观：功分器的外观设计应简洁美观，方便安装和使用。

3.接口兼容性：功分器的接口应符合相关标准，能够与各种不同的设备相连接。

4.标识清晰：功分器上应标明型号、规格、生产厂家等信息，方便识别和使用。

三、材料与工艺1.材料质量：功分器所使用的材料应具有高质量和可靠性，如优质的陶瓷、金属等材料。

2.制造工艺：功分器的制造工艺应先进、稳定，能够保证产品的质量和稳定性。

3.检验与测试：功分器在出厂前应进行严格的检验和测试，确保其性能和质量符合要求。

四、安全性1.绝缘电阻：功分器的绝缘电阻应符合相关标准，确保使用安全。

2.耐压性能：功分器的耐压性能应符合相关标准，能够承受一定的电压冲击。

3.过载保护：功分器应具备过载保护功能，防止因过载而造成损坏或危险。

功分器等器件的介绍功分器（Power Divider）是一种被广泛应用于射频和微波电子领域的器件，用于将输入信号分成两个或多个相等的输出功率信号。

功分器在微波通信、天线阵列、雷达系统、卫星通信等应用中起到了至关重要的作用。

本文将介绍功分器的原理、类型以及各种器件的特点和应用。

1.功分器的原理功分器的基本原理是基于能量守恒和电磁场理论。

当输入信号进入功分器时，通过内部结构的分配器，将输入信号均匀地分配给各个输出端口。

这样，输出端口上的功率信号相等，并且相位差相等。

功分器的设计是根据不同的频率范围、功率需求和电路参数进行的。

2.功分器的类型根据功分器的结构和工作方式，可以将功分器分为以下几种类型：-微带线功分器：采用微带线技术制造的功分器，常用于高频段的设计。

它的结构简单，尺寸较小，并且容易集成到射频集成电路中。

-变压器功分器：利用变压器的原理，通过改变匝数比来实现功率分配。

它的结构简单，频率范围广，并且具有良好的电磁隔离性能。

-耦合器功分器：通过耦合器的相互耦合作用来实现功率分配。

耦合器功分器具有较宽的工作频带，但相对复杂一些。

-分配器功分器：采用多个功分器级联的方式，将输入功率均匀地分配给各个输出端口。

分配器功分器具有较高的功率承受能力和较好的隔离性能。

3.常见的功分器器件除了以上几种功分器类型，还有一些特殊应用场景下使用的功分器器件。

以下是其中一些常见的器件的介绍：- 集成插入式功分器（Integrated Wilkinson Power Divider）：它是一种采用微带线技术和变压器结构相结合的功分器。

具有减小尺寸、提高隔离度和降低损耗的特点。

常用于射频和微波集成电路的设计。

- 平衡功分器（Balanced Power Divider）：平衡功分器基于差模传输线的特性工作，具有减小传输线长度、提高功率功率承受能力和隔离度的特点。

广泛应用于射频天线阵列和双极化天线。

- 3dB 功分器（3dB Power Divider）：3dB 功分器是一种将输入功率均分成两个输出功率的器件。

功分器工作原理(图文)功分器是一种常见的电子器件，广泛应用于无线通信、雷达、卫星通信等领域。

它能够将输入信号分成多个不同频率的输出信号，具有重要的信号处理功能。

本文将详细介绍功分器的工作原理，并通过图文的方式进行解析。

一、功分器的基本概念功分器，全称为功率分配器，是一种被动器件，用于将输入信号按照一定的比例分配到多个输出端口上。

它通常由微带线、耦合器、隔离器等组成，具有低损耗、高隔离度等特点。

1.1 微带线功分器中的微带线是一种常用的传输线，由导体和绝缘层组成。

它的特点是结构简单、成本低廉，能够在高频率范围内传输信号。

微带线的宽度、长度和介质常数等参数会影响功分器的性能。

1.2 耦合器功分器中的耦合器用于将输入信号分配到不同的输出端口上。

常见的耦合器有平面耦合器、同轴耦合器等。

耦合器的设计需要考虑耦合度、带宽和插入损耗等因素。

1.3 隔离器功分器中的隔离器用于隔离不同的输出端口，防止信号之间的相互干扰。

隔离器通常由衰减器、隔离阻抗等组成。

隔离器的设计需要考虑隔离度、带宽和插入损耗等因素。

二、功分器的工作原理功分器的工作原理基于电磁场的相互作用和传输线的特性。

当输入信号进入功分器时，经过微带线、耦合器和隔离器等组件的作用，信号被分配到不同的输出端口上。

2.1 输入信号的传输输入信号首先通过微带线传输，微带线的特性阻抗和传输损耗会对信号产生影响。

通过合理设计微带线的宽度、长度和介质常数等参数，可以实现对输入信号的传输。

2.2 信号的分配经过微带线后，输入信号进入耦合器，耦合器将信号按照一定的比例分配到不同的输出端口上。

耦合器的设计需要考虑耦合度和插入损耗等因素，以实现对信号的精确分配。

2.3 信号的隔离分配到不同输出端口上的信号经过隔离器的作用，实现信号之间的隔离。

隔离器的设计需要考虑隔离度和插入损耗等因素，以实现对信号的有效隔离。

三、功分器的应用领域功分器作为一种重要的信号处理器件，广泛应用于无线通信、雷达、卫星通信等领域。

功分器耦合器电桥_原理与分析一、功分器（Power Divider）功分器是一种被动器件，用于将输入功率平均分配到多个输出端口上，广泛应用于无线通信、雷达和微波器件等领域。

功分器的原理是基于二端口网络的设计，其中输入端口与输出端口之间具有固定的功率分配比例。

功分器的原理可以通过阻抗匹配和功率分配的方法实现。

常见的功分器有平分器和非平分器两种类型。

1.平分器（Equal Power Divider）：平分器是将输入功率均匀分配到多个输出端口的功分器。

根据网络中的功率匹配特性，输入阻抗要等于输出阻抗的开方，即Z_in =Z_out/sqrt(n)，其中n为输出端口的数量。

平分器可以采用传输线、微带线、同轴线等实现。

2.非平分器（Unequal Power Divider）：非平分器是将输入功率按照不同比例分配到多个输出端口的功分器。

根据负载阻抗的不同，可以实现不同的功率分配比例。

非平分器常用于天线系统中，用于实现不同天线的功率平衡。

功分器在实际应用中需要考虑尽可能少的功率损耗、尽可能平衡的功率分配和良好的阻抗匹配等特性。

二、耦合器（Coupler）耦合器是一种被动器件，用于将信号从一个电路传递到另一个电路，常用于分配功率、耦合信号和测量功率等应用。

耦合器的原理是基于传输线的相互耦合。

1.固定耦合器：固定耦合器是将一部分信号从一个传输线传播到另一个传输线上的器件。

常见的固定耦合器有平行耦合器、串联耦合器和倍频耦合器等。

这些耦合器通过精确控制传输线之间的耦合长度和耦合系数来实现所需的耦合程度。

2.可变耦合器（Directional Coupler）：可变耦合器是一种能够调整耦合程度的耦合器。

它由四个传输线组成，其中两个用于输入和输出信号，另外两个用于耦合信号。

可变耦合器通过改变耦合信号传输线之间的距离来实现不同的耦合程度。

耦合器在实际应用中需要考虑尽可能小的插入损耗、良好的信号隔离和适当的耦合程度等特性。

功分器工作原理(图文)功分器是一种常用的微波器件，用于将一个输入信号按照一定的比例分配到多个输出端口。

它在通信系统中起着至关重要的作用。

本文将介绍功分器的工作原理，并通过图文的方式详细展示。

一、功分器的基本原理1.1 功分器的输入端口接收来自射频信号源的输入信号。

1.2 输入信号经过功分器内部的分配网络，按照一定的比例被分配到多个输出端口。

1.3 分配网络中的相位差和幅度比决定了信号在各个输出端口上的相对大小和相位关系。

二、功分器的工作方式2.1 当功分器接收到一个输入信号时，它会将信号按照预设的比例分配到各个输出端口。

2.2 分配比例可以根据功分器的设计来调整，通常可以是等功率分配或者按照特定的比例分配。

2.3 功分器的输出端口可以连接到不同的天线或接收设备，实现信号的分配和传输。

三、功分器的应用领域3.1 通信系统中的功分器常用于分配信号到不同的天线或接收设备，实现信号的传输和接收。

3.2 在雷达系统中，功分器可以用于将雷达信号分配到不同的天线阵列，实现目标的探测和跟踪。

3.3 在卫星通信系统中，功分器可以用于将卫星信号分配到不同的地面站，实现通信的覆盖和传输。

四、功分器的特点和优势4.1 功分器具有高频率范围、低插入损耗和高功率承受能力的特点，适用于各种不同的通信系统。

4.2 功分器的结构简单，体积小巧，易于集成和安装在各种设备中。

4.3 功分器的性能稳定可靠，能够长时间稳定地工作在各种环境条件下。

五、功分器的发展趋势5.1 随着通信技术的不断发展，功分器的频率范围和性能要求也在不断提高。

5.2 未来的功分器将更加注重高频率、低损耗、小尺寸和高功率承受能力的特点。

5.3 新型材料和工艺的应用将进一步提升功分器的性能和稳定性，满足不断增长的通信需求。

通过本文的介绍，读者可以更加深入地了解功分器的工作原理和应用，以及未来的发展趋势。

功分器作为通信系统中的重要器件，将继续发挥着重要的作用，推动通信技术的不断进步和发展。

功分器、耦合器、电桥原理与分析本文主要介绍通信链路上的部分无源器件，介绍器件的外观、作用、种类、主要技术指标定义和范围等。

1功分器1）功分器的作用：是将功率信号平均地分成几份，给不同的覆盖区使用。

2）种类：功分器一般有二功分、三功分和四功分3种。

功分器从结构上分一般分为：微带和腔体2种。

腔体功分器内部是一条直径由粗到细程多个阶梯递减的铜杆构成,从而实现阻抗的变换,二微带的则是几条微带线和几个电阻组成,从而实现阻抗变换.主要指标：包括分配损耗、插入损耗、隔离度、输入输出驻波比、功率容限、频率范围和带内平坦度。

以下对各项指标进行说明:l 分配损耗：指的是信号功率经过理想功率分配后和原输入信号相比所减小的量。

此值是理论值，比如二功分3dB，三功分是4.8dB,四功分是6dB。

（因功分器输出端阻抗不同，应使用端口阻抗匹配的网络分析仪能够测得与理论值接近的分配损耗）耦合器和三功分器图示分配损耗的理论计算方法:如上图所示。

比如有一个30dBm的信号，转换成毫瓦是1000毫瓦，将此信号通过理想3功分器分成3份的话，每份功率＝1000÷3＝333.33毫瓦，将333.33毫瓦转换成dBm＝10lg333.33=25.2dBm, 那么理想分配损耗＝输入信号－输出功率＝30－25.2=4.8dB,同样可以算出2功分是3dB，4功分是6dBl 插入损耗：指的是信号功率通过实际功分器后输出的功率和原输入信号相比所减小的量再减去分配损耗的实际值，（也有的地方指的是信号功率通过实际功分器后输出的功率和原输入信号相比所减小的量）。

插入损耗的取值范围一般腔体是：0.1dB以下；微带的则根据二、三、四功分器不同而不同约为：0.4~0.2dB、0.5~0.3dB、0.7~0.4dB。

插损的计算方法：通过网络分析仪可以测出输入端A到输出端B、C、D的损耗，假设3功分是5.3dB,那么，插损＝实际损耗－理论分配损耗＝5.3dB-4.8dB=0.5dB.微带功分器的插损略大于腔体功分器,一般为0.5dB左右,腔体的一般为0.1dB左右。

功分器耦合器电桥双工器原理与分析功分器原理与分析：功分器（Power Divider），也称功分耦合器，是一种用于将输入信号分配到多个输出端口的电路器件。

其基本原理是将输入的信号能量平均分配到各个输出端口上，实现功率的分配或组合。

功分器一般由一组耦合结构和天线结构组成，可分为平衡型功分器和不平衡型功分器两种。

平衡型功分器能够将输入的信号能量平均分配到各个输出端口上，而不平衡型功分器则有一定的不平衡度。

功分器的主要优点是能实现高功率的分配和组合，同时具有低插入损耗和高隔离度的特点。

它广泛应用于无线通信、雷达、广播电视等领域的信号分配和组合。

电桥原理与分析：电桥是一种测量电阻、电容或电感值的仪器。

其基本原理是通过在电路中建立一个平衡条件，进而测量电路中一些元件的未知值。

电桥一般由四个电阻组成，其中两个电阻位于一个电桥臂上，称为“已知电阻”，另外两个电阻位于另一个臂上，称为“未知电阻”。

电桥中还包括一个滑动电阻，用于调节电桥的平衡状态。

电桥的平衡状态取决于电桥四个臂上电阻的比例关系。

当电桥平衡时，通过电压表或电流表读数为零，此时可以通过调节滑动电阻来获得未知电阻的值。

电桥的主要应用领域是测量和校准电阻、电容和电感值。

它具有高精度、灵敏度高的特点，可以实现对电子元器件参数的精确测量。

双工器原理与分析：双工器（Duplexer）用于在同一频率上实现双向传输，即同时允许发送和接收信号。

双工器的基本原理是通过利用物理效应，在发送和接收频率之间建立一种隔离，使得发送和接收信号能够同时在同一频率上进行传输。

传统的双工器采用滤波器并结合耦合器的方式来实现发送和接收信号的隔离。

具体来说，发送和接收信号通过耦合器进入双工器，然后经过滤波器进行频率分离。

发送信号会被滤波器传输到发送端，而接收信号则会被滤波器传输到接收端。

双工器的主要优点是能够实现正向和反向信号的同时传输，提高了通信效率。

它广泛应用于无线通信系统中，如手机、卫星通信等领域。

功分器工作原理(图文)标题：功分器工作原理（图文）引言概述：功分器是一种常见的电子器件，用于将输入功率按照一定比例分配给多个输出端口。

本文将详细介绍功分器的工作原理，并通过图文方式进行解释。

正文内容：1. 功分器的基本原理1.1 分配网络功分器内部的分配网络是功分器的核心部份，它通过合理的电路设计将输入功率分配给各个输出端口。

分配网络通常采用微带线、插入损耗器等元件组成，以实现对输入功率的分配。

1.2 耦合结构功分器中的耦合结构用于实现输入端口和输出端口之间的相互耦合。

常见的耦合结构有同轴耦合、微带耦合等。

耦合结构的选择和设计对功分器的性能有着重要影响。

1.3 匹配网络为了保证功分器的输入和输出端口的阻抗匹配，功分器内部通常会设计匹配网络。

匹配网络的作用是将输入信号的阻抗与功分器的内部阻抗相匹配，以提高功分器的工作效率和性能。

2. 功分器的工作模式2.1 等分模式功分器在等分模式下，将输入功率均匀地分配给各个输出端口。

这种模式适合于需要将输入信号平均分配给多个接收器或者负载的应用场景。

2.2 不等分模式功分器在不等分模式下，将输入功率按照一定比例分配给各个输出端口。

这种模式适合于需要按照不同比例分配功率的应用场景，如天线阵列中的波束形成。

2.3 反向功分器反向功分器是一种特殊的功分器，它将多个输入信号按照一定比例合并为一个输出信号。

这种功分器常用于合并多个发射器的输出信号，以提高整体发射功率。

3. 功分器的性能指标3.1 分配均匀度分配均匀度是衡量功分器分配性能的重要指标，它表征了功分器在等分模式下各输出端口的功率分配误差。

分配均匀度越高，功分器的性能越好。

3.2 插入损耗插入损耗是功分器在信号分配过程中引入的功率损耗，它直接影响到功分器的工作效率。

通常情况下，功分器的插入损耗应尽量小。

3.3 隔离度隔离度是功分器内部各个输出端口之间的电磁隔离程度，它表征了功分器对于输入信号的隔离效果。

隔离度越高，功分器的性能越好。

功分器计算功分器是一种用于将输入功率分成若干份的装置。

它常用于电力系统中，用于分配电能或测量功率。

功分器的基本原理是利用耦合器将输入功率分为两路或多路，并且在各路之间保持一定的功率比例。

功分器通常由一对耦合器和多个功分器组成。

耦合器是将输入功率分配到各个功分器的装置，它的作用类似于一个分配器。

功分器则是将分配到自己的功率进一步分配给输出端的装置。

功分器可以是被动的，也可以是主动的。

被动功分器通常通过使用特殊的结构设计来实现功率的分配，例如通过微带线或管路的设计。

而主动功分器则需要使用电子器件来实现功率的分配。

功分器的主要功能是将输入功率按照一定的比例分配到各个输出端。

这个比例可以是固定的，也可以是可调的。

固定比例的功分器在设计上相对简单，一般使用被动器件来实现。

可调比例的功分器则需要使用可调元件来实现，例如可变电阻或可变电容。

在实际应用中，根据需要可以选择不同类型的功分器。

功分器在电力系统中有广泛的应用。

一种常见的应用是将输入功率分配到多个负载中。

例如在无线通信系统中，功分器用于将输入功率分配到多个天线或收发器上。

这样可以实现多用户同时进行通信，提高系统的容量和效率。

另一种常见的应用是测量功率。

功分器通常与功率传感器结合使用，用于测量电路中的功率。

通过选择不同的功分器，可以实现不同功率范围的测量。

除了在电力系统中的应用，功分器在其他领域也有一定的应用。

例如在无线充电系统中，功分器可以用于将输入功率分配到多个接收器上。

这样可以实现同时给多个设备进行无线充电，提高充电效率。

在激光系统中，功分器可以用于将输入功率分配到多个激光器上，实现多光束输出。

在雷达系统中，功分器可以用于将输入功率分配到多个天线上，实现多方向探测。

功分器是一种用于将输入功率分成若干份的装置。

它在电力系统以及其他领域中有广泛的应用。

功分器的设计和选择需要考虑功率分配比例、功率范围、可调性等因素。

通过合理选择和使用功分器，可以实现功率的分配和测量，提高系统的效率和性能。

功分器功分器全称功率分配器，英文名Power divider，是一种将一路输入信号能量分成两路或多路输出相等或不相等能量的器件，也可反过来将多路信号能量合成一路输出，此时可也称为合路器。

一个功分器的输出端口之间应保证一定的隔离度。

功分器的主要技术参数有功率损耗（包括插入损耗、分配损耗和反射损耗）、各端口的电压驻波比，功率分配端口间的隔[1]功分器的技术指标包括频率范围、承受功率、主路到支路的分配损耗、输入输出间的插入损耗、支路端口间的隔离度、每个端口的电压驻波比等。

1、频率范围。

这是各种射频/微波电路的工作前提，功分器的设计结构与工作频率密切相关。

必须首先明确分配器的工作频率，才能进行下面的设计2、承受功率。

在大功分器/合成器中，电路元件所能承受的最大功率是核心指标，它决定了采用什么形式的传输线才能实现设计任务。

一般地，传输线承受功率由小到大的次序是微带线、带状线、同轴线、空气带状线、空气同轴线，要根据设计任务来选择用何种线。

3、分配损耗。

主路到支路的分配损耗实质上与功分器的功率分配比有关。

如两等分功分器的分配损耗是3dB，四等分功分器的分配损耗是6d B。

4、插入损耗。

输入输出间的插入损耗是由于传输线（如微带线）的介质或导体不理想等因素，考虑输入端的驻波比所带来的损耗。

5、隔离度。

支路端口间的隔离度是功分器的另一个重要指标。

如果从每个支路端口输入功率只能从主路端口输出，而不应该从其他支路输出，这就要求支路之间有足够的隔离度。

问：分配器，分支器和功分器是同一类器件吗？它们有什么不同，可以互相代换吗？答：肯定它们不是同一类器件；其用途和作用也不尽相同。

分配器是有线电视传输系统中分配网络里最常用的器件，它的功能是将一路输入有线电视信号均等的分成几路输出，通常有二分配，四分配，六分配等。

随着有线电视网络的频率不断提升，功能不断加强，因此对分配器的要求也不断提高。

工作的频率范围5MHz－870MHz，甚至更宽；有线电视网络中射频的各种接口阻抗均为75Ω，为实现阻抗匹配，因此分配器输入端和输出端阻抗均为75欧；分配损失即插损，在系统中总希望接入分配器的损耗越小越好，分配损失的大小与分配路数是有直接关系的，二分配器的分配损失一般在3.5dB，四分配器的分配损失一般在8dB。

功分器原理功分器原理。

功分器是一种被广泛应用于微波通信系统中的被动器件，它的作用是将一个输入信号分配到多个输出端口上，同时保持信号的相位和幅度不变。

功分器的原理是基于电磁波在传输线中的传播和反射特性，通过合理设计传输线的长度和宽度，使得信号在不同输出端口上的相位和幅度保持一致。

首先，功分器的工作原理与传输线的特性密切相关。

传输线上的电磁波在传输过程中会发生反射和干涉现象，根据传输线的长度和特性，可以实现对输入信号的分配和相位控制。

功分器通常采用微带线、同轴线或波导线作为传输线，根据不同的应用场景和频率要求选择合适的传输线类型。

其次，功分器的原理还涉及到电磁波在传输线中的传播和耦合。

当输入信号进入功分器后，会在传输线中传播并到达各个输出端口。

在传输线的设计中，通过合理的耦合结构和匹配网络，可以实现对输入信号的分配和相位控制，使得各个输出端口上的信号保持一致。

另外，功分器的原理还包括对输入信号的分配和功率损耗的控制。

在功分器的设计中，需要考虑传输线的损耗、匹配网络的损耗以及耦合结构的损耗，通过合理的设计和优化，使得功分器在信号分配的同时尽可能减小功率损耗，保证输出端口上的信号质量。

总的来说，功分器的原理是基于传输线的特性、电磁波的传播和反射以及耦合结构的设计，通过合理的设计和优化，实现对输入信号的分配和相位控制，保证输出端口上的信号质量。

功分器在微波通信系统中具有重要的应用价值，能够满足多路信号分配和相位控制的需求，是微波通信系统中不可或缺的被动器件之一。

在实际应用中，功分器的设计需要考虑频率范围、功率损耗、插入损耗、相位平衡、匹配网络等多个因素，需要综合考虑各种因素进行设计和优化。

同时，功分器的制造工艺和材料选择也会影响其性能和成本，需要综合考虑各种因素进行综合优化。

综上所述，功分器作为微波通信系统中的重要被动器件，其原理是基于传输线的特性、电磁波的传播和反射以及耦合结构的设计，通过合理的设计和优化，实现对输入信号的分配和相位控制，保证输出端口上的信号质量。

功分器原理功分器是一种被广泛应用于通信系统中的被动器件，它可以将一个输入信号分为多个相干的输出信号。

功分器的原理是基于微波电路理论和信号处理原理，通过合理的设计和制造工艺，实现对输入信号的功率分配，并将其分配到不同的输出端口上。

功分器在无线通信系统、雷达系统、卫星通信系统等领域都有着重要的应用，下面将详细介绍功分器的原理及其在通信系统中的应用。

功分器的原理。

功分器主要由耦合器和相位差器组成。

耦合器用于将输入信号分配到不同的输出端口上，而相位差器则用于保证输出端口上的信号是相干的。

在功分器中，常见的耦合器有分支线耦合器、环形耦合器等，而相位差器则可以通过线长不同或者添加相位调节器来实现。

通过合理设计耦合器和相位差器的结构和参数，可以实现对输入信号的功率分配和相位控制，从而得到多个相干的输出信号。

在功分器中，输入信号首先经过耦合器分配到不同的输出端口上，然后通过相位差器进行相位调节，最终得到多个相干的输出信号。

这些输出信号可以用于驱动不同的天线、传感器或者接收器，实现信号的多路传输和处理。

功分器的原理简单而有效，可以满足通信系统中对于多路信号处理的需求。

功分器在通信系统中的应用。

功分器作为一种被动器件，在通信系统中有着广泛的应用。

在无线通信系统中，功分器可以用于将一个发射机的信号分配到多个天线上，实现信号的多路发射。

在雷达系统中，功分器可以用于将接收到的信号分配到多个接收机上，实现信号的多路接收。

在卫星通信系统中，功分器可以用于将卫星信号分配到多个地面站上，实现信号的多路传输。

功分器通过实现对信号的功率分配和相位控制，可以满足通信系统中对于多路信号处理的需求，提高系统的传输效率和可靠性。

总结。

功分器作为一种重要的被动器件，在通信系统中有着广泛的应用。

它的原理简单而有效，通过合理的设计和制造工艺，可以实现对输入信号的功率分配和相位控制，得到多个相干的输出信号。

功分器在无线通信系统、雷达系统、卫星通信系统等领域都发挥着重要作用，为系统的多路信号处理提供了有效的解决方案。
