基于ADS仿真wilkinson功分器

摘要摘要本文对一个等分威尔金森功分器进行了仿真，分析了功分器的基本原理，介绍了ADS软件基本使用方法，并选择了频率范围：0.9～1.1GHz，频带内输入端口的回波损耗：C11>20dB，频带内的插入损耗：C21<3.1dB,C31<3.1dB，两个输出端口间的隔离度：C23>25dB为设计指标的等分威尔金森功分器。

先进行威尔金森功分器原理图的设计，再用ADS软件进行原理图仿真，得出的结论采用理论计算的结果作为功分器参数时，功分器并没有达到所需设计的指标，所以要对功分器的各个参数进行优化。

优化后所得到的最佳数据保存以后再进行功分器版图的仿真，各项指标基本达到设计所需的要求。

关键词：仿真，威尔金森功分器，ADS，优化ABSTRACTABSTRACTIn this paper a power dividers quintiles Wilkinson is simulated, and analyzes the basic principle of power dividers, introduces the basic use ADS software method, and choose the frequency range: 0.9～GHz, frequency band 1.1 input ports C11 > 20dB return loss:, frequency band insertion loss: C21 < 3.1 dB, C31 < 3.1 dB, between the two output port C23 > 25dB isolation ratio: for the design index equal power dividers Wilkinson. First conducts the power dividers Wilkinson schematic design, reoccupy ADS software simulation principle diagram, the conclusion of the theoretical calculation result as parameters when power dividers power dividers did not reach the required design to index, so the power dividers various parameters were optimized. After optimization of the best data preserves received after power dividers again, and all the indexes of simulation territory to meet the design requirements of basic required.Key words：Simulation Wilkinson Power dividers ADS optimization目录目录第1章引言 (1)1.1 功分器的发展概述 (1)1.2本次设计的主要工作 (3)第2章功分器的技术基础 (4)2.1基本工作原理 (4)2.2 功分器的技术指标 (6)第3章 ADS介绍 (8)3.1 ADS发展概述 (8)3.2 ADS 的仿真设计方法 (9)3.3 ADS的辅助设计功能 (10)3.4 ADS与其他EDA软件和测试设备间的连接 (15)3.5 ADS应用结论 (15)第4章功分器的原理图设计、仿真与优化 (16)4.1等分威尔金森功分器的设计指标 (16)4.2建立工程与设计原理图 (16)4.3基本参数设置 (16)4.4功分器原理图仿真 (19)4.5功分器的电路参数的优化 (26)第5章功分器版图的生成与仿真 (28)5.1功分器版图的生成 (28)5.2功分器版图的仿真 (34)第6章结论 (37)参考文献 (38)致谢 (35)外文资料原文 (36)译文 (44)主要符号表1P ...................................................1端口的输入功率 2P ...................................................2端口的输出功率 3P ...................................................3端口的输出功率 0Z ..................................................输入端口特性阻抗 02Z ..........................................4λ分支微带线的特性阻抗 03Z ..........................................4λ分支微带线的特性阻抗 2R .................................................2端口接的负载电阻 3R .................................................3端口接的负载电阻 2U .....................................................2端口输入电压 3U .....................................................3端口输入电压 2in Z ....................................................2端口输入阻抗 3in Z ....................................................3端口输入阻抗 r P ..........................................................反射功率 i P ..........................................................入射功率 11S .....................................端口2匹配时，端口1的反射系数 21S .........................端口2匹配时，端口1到端口2的正向传输系数 31S .........................端口3匹配时，端口1到端口3的正向传输系数 11C ..........................................................回波损耗 21C ..........................................................插入损耗 31C ..........................................................插入损耗 23C ...........................................................隔离度第1章引言1.1 功分器的发展概述功率分配器是将输入信号功率分成相等或不相等的几路输出的一种多端口的微波网络，广泛应用于雷达、多路中继通信机等大功率器件等微波射频电路中。

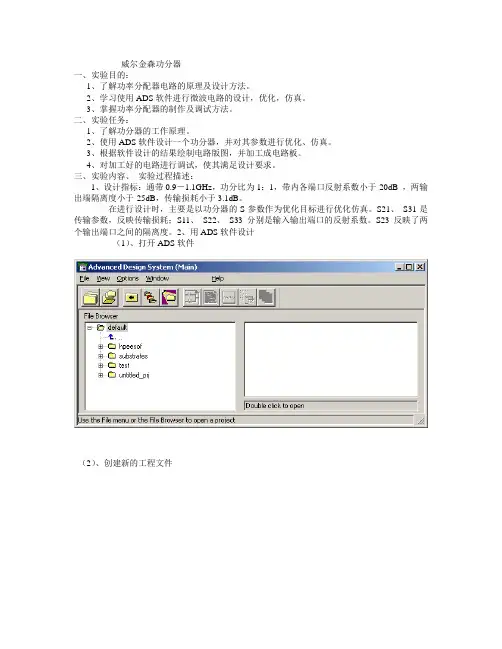

威尔金森功分器一、实验目的：1、了解功率分配器电路的原理及设计方法。

2、学习使用ADS软件进行微波电路的设计，优化，仿真。

3、掌握功率分配器的制作及调试方法。

二、实验任务：1、了解功分器的工作原理。

2、使用ADS软件设计一个功分器，并对其参数进行优化、仿真。

3、根据软件设计的结果绘制电路版图，并加工成电路板。

4、对加工好的电路进行调试，使其满足设计要求。

三、实验内容、实验过程描述：1、设计指标：通带0.9－1.1GHz，功分比为1：1，带内各端口反射系数小于-20dB ，两输出端隔离度小于-25dB，传输损耗小于3.1dB。

在进行设计时，主要是以功分器的S参数作为优化目标进行优化仿真。

S21、S31是传输参数，反映传输损耗；S11、S22、S33分别是输入输出端口的反射系数。

S23反映了两个输出端口之间的隔离度。

2、用ADS软件设计（1）、打开ADS软件（2）、创建新的工程文件（3）、打开原理图设计窗口在原理图所设计窗口中选择微带电路的工具栏选用微带线以及连接好的原理图如下（5）设置微带电路的基本参数双击图上的控件MSUB设置微带线参数H:基板厚度(1 mm)Er:基板相对介电常数(4.8)Mur:磁导率(1)Cond:金属电导率(5.88E+7)Hu:封装高度(1.0e+33 mm)T:金属层厚度(0.03 mm)TanD:损耗角正切(1e-4)Roungh:表面粗糙度(0 mm)（6）设置微带器件的参数双击每个微带线设置参数，W、L分别设为相应的变量或常量，单位mm，注意上下两臂的对称性。

单击工具栏上的V AR 图标，把变量控件V AR放置在原理图上，双击该图标弹出变量设置窗口，依次添加W，L参数。

中间微带线的长度大约为四分之一波长(根据中心频率用微带线计算工具算出)，各个线宽的初始值可以用微带线计算工具算出，微带线的宽度最窄只能取0.2 mm(最好取0.5 mm以上)。

（7）S参数仿真电路设计在原理图设计窗口中选择S参数仿真的工具栏选择Term 放置在功分器三个端口上，用来定义端口1、2和3，点击图标，放置三个地，并按照下页图连接好电路。

Wilkinson功率分配器的设计、仿真、加工、和测试一.实验目的:1.掌握功分器的原理及基本设计方法2.学会使用仿真软件ADS对功分器进行仿真3.掌握功分器的实际制作和测试方法,提高动手能力力二.实验内容:1设计一中心频率为1Ghz,工作频带0.9Ghz--1.1GHZ的3dB单节Wilkinson 功分器;2 指标要求:带内匹配S11≤-15dB, 功分-3.5dB≤S21≤-2.5Db, 隔离S23≤-15dB;3 微带线基板的相对节点常数ε=2.65,微带线基板的厚度h=3mm,损耗角正切0.003三.实验仪器微波无源试验箱一台,矢量网络分析仪一台,TXLine2001,ADS软件;四.实验过程Ⅰ.原理图设计a、根据实验的指标要求计算微带的尺寸,计算得50Ω的微带线宽度为8.195mm,四分之一波长为50.748mm。

b、打开ADS软件,创建项目,在元件库选择元器件MSUB、V AR、MLIN、MTEE、MSOBND和电阻R=100Ω。

搭建如下图所示的原理图并输入参数:Ⅱ.功分器仿真:a、选择S参数仿真元件面板,设置参数,起始频率0.6GHZ,频率扫描终止值1.4GHZ,步长为0.005GHZ。

b、插入优化控件Optim和4个目标控件Goal,修改其参数如图1;c、进行仿真,单击Simulate图标,进行仿真,在数据显示窗用矩形表示S 参数曲线图表示,如下图d、生成版图,先将原理图中的TERM、电阻和接地以及优化控件去掉,生成版图后按其实际的大小打印,如下图:Ⅳ.实物制作将打印的功分器版图贴在铜箔上,用刀切割铜箔,切割完成后,将铜箔粘到实验板上,如下图1.粘贴铜箔时要整齐,可先用粘性不太大的胶带粘在刚切好的铜箔上,让后再贴在实验板上;2.粘贴铜箔时要平整,在用万用表的欧姆档进行验证。

有响声表示短路则说明连接好了;Ⅴ. 实物测试及结果。

威尔金森功分器设计与仿真威尔金森功分器（Wilkinson Power Divider）是一种常用的微波功分器，广泛应用于无线通信和雷达系统中。

它能将输入信号均匀地分配到两个输出端口，并且具有较宽的工作频率范围和较低的插入损耗。

本文将介绍威尔金森功分器的设计原理和仿真方法。

1.威尔金森功分器的设计原理```┌─Z1─┐RF in ─┤ ├─ Z2 ─ RF out1├─Z0─┤└─Z3─┘RF out2```其中，RF in为输入端口，RF out1和RF out2为输出端口，Z0为特征阻抗，Z1和Z2为等效阻抗，Z3为耦合阻抗。

在设计过程中，首先需要确定特征阻抗Z0的数值，一般为50欧姆。

然后，根据所需的功分比例，计算等效阻抗Z1和Z2的数值。

最后，选择合适的耦合阻抗Z3，使得整个电路达到最佳的工作性能。

2.威尔金森功分器的仿真方法首先，打开ADS软件并创建一个新的工程。

然后，在工程中添加一个新的设计，选择“Schematic”类型。

在Schematic设计界面中，依次添加所需的元件，包括传输线、阻抗匹配器和耦合器。

其中，传输线用于连接输入端口和输出端口，阻抗匹配器用于实现输入和输出的阻抗匹配，耦合器用于实现信号的均匀分配。

接下来，设置传输线的特性阻抗和长度，以及阻抗匹配器和耦合器的阻抗数值。

通过调整这些参数，可以实现所需的功分比例和工作频率范围。

完成电路设计后，可以进行仿真和优化。

选择“Simulation”菜单，设置仿真参数，如频率范围和步长。

然后，运行仿真并得到结果。

根据仿真结果，可以评估电路的性能，并进行优化。

如果需要改变功分比例或工作频率范围，可以调整各个元件的数值，并重新运行仿真。

最后，完成电路设计和优化后，可以进行PCB布局和封装设计。

根据实际需求，选择合适的材料和尺寸，并进行布局和封装设计。

总结：本文介绍了威尔金森功分器的设计原理和仿真方法。

通过合理选择和调整各个元件的数值，可以实现所需的功分比例和工作频率范围。

实验一Wilkinson 功率分配器的仿真2013级电信2班20131305047 王庭哲一、实验目的1. 掌握功分器的原理及基本设计方法2. 学会使用仿真软件HFSS对功分器进行仿真3. 掌握功分器的实际制作和测试方法，提高动手能力力二、实验原理在微波电路中，为了将功率按一定比例分成两路或多路，通常使用功率分配器。

图1即为一个典型的带有负载是一分二微带型功率分配器电路图。

图1 微带功分器电路图当信号从端口1输入时，功率从端口2和端口3输出，只要设计恰当，输出可按一定比例分配，并保持电压同相，电阻R上无电流，不吸收功率。

若端口2或端口3稍有失配，则有功率反射回来，为电阻所吸收。

从而保证两输出端有良好的隔离，并改善输出端的匹配。

设端口3和端口2的输出功率比为k2，即同时由于端口1到端口2与端口1到端口3的线长度相等，故端口2的电压V2与端口3的电压V3相等，即V2=V3。

又因为端口2和端口3的输出功率与电压的关系为将式(2)代入式(1)中，得式中：Z2和Z3为端口2和端口3的输出阻抗，若选择可满足式(3)，为了保证端口1匹配，应有同时，考虑到则所以为了端口2与端口3隔离，即端口2或端口3的反射波不会进入端口3或端口2，可选在实际情况下，输出端口的阻抗也是Z0，因此，采用四分之一波长阻抗变换器，在端口2和端口3各加一段传输线，特性阻抗分别为如果是等功率分配器，则P2=P3，k=1，于是有三、实验步骤（一）HFSS建模过程1.新建工程power divider并设立参数2.绘出底板参数如图3.绘出地板4.在底板上添加微带线5.添加隔离电阻隔离电阻参数6.添加端口7.添加空气盒子盒子参数隔离电阻微带线地板空气盒子端口（从上至下分别为1,2,3）仿真设置四、实验结果及分析1.由一图可以看出曲线S(2,1)接近3dB，即S（2,1）基本满足要求2.由图二可知三个端口的匹配状况S(1,1) S(2,2) S(3,3)在理想状况下反射系数应为0即负无穷dB。

传统wilkinson功分器设计与仿真汪学明(华东交通大学南昌330013)【摘要】随着通信技术的加速发展，传统的Wilkinson功分器已经无法满足多频及宽带的技术需求。

基于ADS仿真设计软件，根据传统的功分器原理和结构，设计了一款谐振频率在4.9GHz附近的标准Wilkinson功分器。

【关键词】Wilkinson功分器微带ADS1 引言功分器主要用于功率分配，将一路输入信号分成两路或多路较小的输出功率信号，功分器在微波射频通信电路中有着广泛的应用。

Wilkinson功分器是射频通信系统的关键组成部件之一，近年来随着通信技术的加速发展，传统的Wilkinson功分器已经无法再满足其要求，因为其无法满足多频及宽带的技术需求。

本文设计了一款传统的工作频率在 4.9Hz的Wilkinson功分器。

众所周知，4.9GHz是未来5G网络中心频段，设计这款功分器也是为了能更好地迎合未来的技术需求。

2功分器工作原理微带型功分器的电路结构如图1所示。

图1 功分器电路结构其中，输入端口特性阻抗为Z0；两段分支微带线电长度为λ/4，特性阻抗分别为Z02和Z03，终端分别接负载R2和R3。

功分器各个端口特性如下：◆端口1无反射◆端口2和端口3输出电压相等且同相◆端口2和端口3输出功率比值为任意指定值1/K²故有：1 Z in2+1Z in3=1Z0(1)K2=P3P2,P2=12∗U22R2, P3=12∗U32R3(2)U2= U3(3)由四分之一波长传输线阻抗变换理论得：Z in2∗ R2=Z02,2 Z in3∗ R3=Z032(4)设R2=KZ0，则Z02、Z03、R3为：Z02=Z0√K(1+K2)Z03=Z0√(1+K2)K3,R3=Z0K(5)为了增加隔离度，在端口2和端口3之间再增加一个电阻R，隔离电阻R的阻值为：R=Z0(K+1K)(6)当k=1时，上面的结果化简为功率等分情况。

另外，输出线是与阻抗R2=kZ0和R3=Z0/k匹配的，而不与阻抗Z0匹配。

Wilkinson 功率分配器的设计一、实验目的1. 掌握功分器的原理及基本设计方法。

2. 学会使用ADS 对功分器进行仿真。

3. 掌握功分器的实际制作和测试方法，提高动手设计能力。

二、实验仪器微波无源试验箱一台、矢量网络分析仪一台、电脑一台、ADS 软件 1套 微波软件三、实验过程及仿真结果1. 创建项目和原理图，并修改相关参数。

使Start=0.6GHz;Stop=1.4GHz;中心频率=1GHz（1）在原理图设计窗口元件面板中选择“TLines-Microstrip ”元件库，选择MSub,并修改它的参数。

（2）选择变量插件VAR ，设置变量W50=8.2、W70=4.6、L1=11、L2=12、L3=4、L4=13、Lx=5。

（3）在“TLines-Microstrip ”选择MLIN 和MTEE,加入MSOBND,并设置数值，连接电路。

2. 原理图优化及仿真（1）选择S 参数仿真元件面板“Simulation-S_Param ”，选择负载终端Term ，Term1为输入端口，Term2、Term3为输出端口，连入功分器。

选择仿真控件SP ，设置参数：Sweep Type 为Linear ；Start=0.6GHz;Stop=1.4GHz;Step-size=0.005GHz.（2）双击VAR，对L1、L2优化（3）选择原理图元件面板的“Optim/Stat/Yield/DOE”,选择Optim、Goal,优化4个目标控件，设置相关数值。

（4）仿真，查看原理图仿真数据。

3.版图生成去掉Term和“接地”及优化控件；选择原理图的“Layout”>“Generate/Update Layout”,默认其设置。

弹出“Status of Layout Generation”,将窗口内容与原理图比较，确认后“OK”，完成版图。

四、实物制作与测试将功分器的版图打印出来，利用刀和尺切割铜箔，切割完后将其黏贴在微波板的相应位置，最后将隔离电阻焊接在功分器的隔离位置处。
