万能转换开关工作原理图解

电气控制回路八种常用元件原理介绍断路器、接触器、中间继电器、热继电器、按钮、指示灯、万能转换开关和行程开关是电气控制回路中最常见的八种元件，以图文并茂的方式介绍常用电气元件的原理及应用，通过了解它们在电气回路中的作用来掌握这些元件平时的运行情况。

1、断路器低压断路器又称为自动空气开关，可手动开关，又能用来分配电能、不频繁启动异步电机，对电源线、电机等实行保护，当它们发生严重过载、短路或欠压等故障时能自动切断电路。

常用断路器外形图（如下图）1P微型断路器 3P微型断路器塑壳断路器断路器文字符号为：QF断路器图形符号为：单极断路器图形符号三极断路器图形符号2、接触器接触器由电磁机构和触头系统两部分组成，接触器最常见线圈电压有AC380V、AC220V、AC110V、AC36V、AC24V、AC12V和DC220V、DC36V、DC24V、DC12V等多种。

常用的有AC380V、AC220V，机床常用的有AC110V、AC36V 、DC36V、DC24V、等几种，外形一样，就是线圈的电压有区别。

接触器电磁机构由线圈、动铁心（衔铁）和静铁心组成；接触器触头系统由主触头和辅助触头两部分组成，主触头用于通断主电路，辅助触头用于控制电路中。

常用接触器外形图片接触器文字符号为：KM接触器图形符号表示为：接触器线圈图形符号: 接触器主触头图形符号 :接触器辅助常开触头图形符号接触器辅助常闭触头图形符号3、热继电器热继电器是利用电流通过元件所产生的热效应原理而反时限动作的继电器。

热继电器文字符号：FR热继电器图形符号： ---------------------------------热继电器元件热继电器常开热继电器常闭图形符号触头图形符号触头图形符号最常见的热继电器图片：4、中间继电器中间继电器的原理是将一个输入信号变成多个输出信号或将信号放大（即增大继电器触头容量）的继电器。

其实质是电压继电器，但它的触头较多（可多达8对）、触头容量可达5-10A、动作灵敏。

电气控制回路八种常用元件原理介绍断路器、接触器、中间继电器、热继电器、按钮、指示灯、万能转换开关和行程开关是电气控制回路中最常见的八种元件，以图文并茂的方式介绍常用电气元件的原理及应用，通过了解它们在电气回路中的作用来掌握这些元件平时的运行情况。

1、断路器低压断路器又称为自动空气开关，可手动开关，又能用来分配电能、不频繁启动异步电机，对电源线、电机等实行保护，当它们发生严重过载、短路或欠压等故障时能自动切断电路。

常用断路器外形图（如下图）1P微型断路器 3P微型断路器塑壳断路器断路器文字符号为：QF断路器图形符号为：单极断路器图形符号三极断路器图形符号2、接触器接触器由电磁机构和触头系统两部分组成，接触器最常见线圈电压有AC380V、AC220V、AC110V、AC36V、AC24V、AC12V和DC220V、DC36V、DC24V、DC12V等多种。

常用的有AC380V、AC220V，机床常用的有AC110V、AC36V 、DC36V、DC24V、等几种，外形一样，就是线圈的电压有区别。

接触器电磁机构由线圈、动铁心（衔铁）和静铁心组成；接触器触头系统由主触头和辅助触头两部分组成，主触头用于通断主电路，辅助触头用于控制电路中。

常用接触器外形图片接触器文字符号为：KM接触器图形符号表示为：接触器线圈图形符号: 接触器主触头图形符号 :接触器辅助常开触头图形符号接触器辅助常闭触头图形符号3、热继电器热继电器是利用电流通过元件所产生的热效应原理而反时限动作的继电器。

热继电器文字符号：FR热继电器图形符号： ---------------------------------热继电器元件热继电器常开热继电器常闭图形符号触头图形符号触头图形符号最常见的热继电器图片：4、中间继电器中间继电器的原理是将一个输入信号变成多个输出信号或将信号放大（即增大继电器触头容量）的继电器。

其实质是电压继电器，但它的触头较多（可多达8对）、触头容量可达5-10A、动作灵敏。

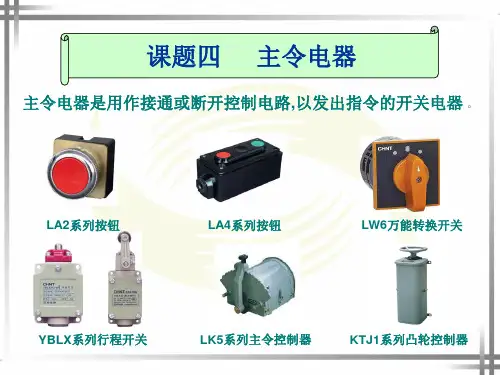

§1-4 主令电器——万能转换开关、主令控制器一、教学目标1、知识目标：了解万能转换开关、主令控制器的功能，结构原理。

2、技能目标：正确使用能转换开关、主令控制器。

二、教学重点、难点1、重点：万能转换开关、主令控制器的结构原理。

2、难点：万能转换开关、主令控制器的工作原理及使用方法。

三、教具：实物各1只。

四、课时安排：90分钟，2课时五、教学过程一）、万能转换开关1、万能转换开关的功能万能转换开关是由多组相同的触头组件叠装而成的、控制多回路的主令电器。

主要用于控制线路的转换及电气测量仪表的转换，也可用于控制小容量异步电动机的启动、换向及变速。

2、万能转换开关的结构原理、符号及型号图24 万能转换开关的结构原理、符号代表一路触头，竖的虚线表示手柄位置当手置于某一个位置上时，处于接通状态的触头下方虚线上就标注黑点“·”3、万能转换开关的选用万能转换开关适用于交流50HZ、额定电压至500V及以下，直流至440V的电路中转换电器控制线路（电磁线圈、电器测量仪表和伺服电动机等），也可控制505KW三相鼠笼异步电动机、可逆转换、变速等。

万能转换开关主要根据用途、接线方式、所需触头挡数和额定电流来选择。

4、万能转换开关的安装与使用（1）万能转换开关的安装位置应与其他电器元件或机床的金属部件有一定间隙。

（2）万能转换开关一般应水平安装在平板上。

（3）万能转换开关的通断能力不高，用来控制电动机时，LW5系列只能控制5.5kW以下的小容量电动机；用于控制电动机的正反转则只能在电动机停止后才能反向启动。

（4）万能转换开关本身不带保护，必须与其他电器配合使用。

（5）当万能转换开关有故障时，应切断电路检查相关部件。

二）、主令控制器1、主令控制器的功能主令控制器是按照预定程序换接控制电路接线的主令电器。

主要用于电力拖动系统中安照预定的程序分合触头。

向控制系统发出指令，通过接触器达到控制电动机的启动、制动、调速及反转的目的，同时也可实现控制线路的连锁作用。

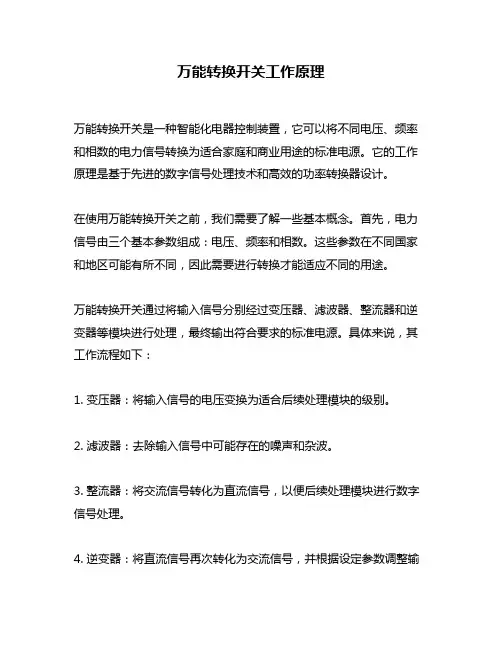

万能转换开关工作原理
万能转换开关是一种智能化电器控制装置，它可以将不同电压、频率和相数的电力信号转换为适合家庭和商业用途的标准电源。

它的工作原理是基于先进的数字信号处理技术和高效的功率转换器设计。

在使用万能转换开关之前，我们需要了解一些基本概念。

首先，电力信号由三个基本参数组成：电压、频率和相数。

这些参数在不同国家和地区可能有所不同，因此需要进行转换才能适应不同的用途。

万能转换开关通过将输入信号分别经过变压器、滤波器、整流器和逆变器等模块进行处理，最终输出符合要求的标准电源。

具体来说，其工作流程如下：
1. 变压器：将输入信号的电压变换为适合后续处理模块的级别。

2. 滤波器：去除输入信号中可能存在的噪声和杂波。

3. 整流器：将交流信号转化为直流信号，以便后续处理模块进行数字信号处理。

4. 逆变器：将直流信号再次转化为交流信号，并根据设定参数调整输
出电压、频率和相数等参数。

万能转换开关的核心部件是数字信号处理器（DSP）芯片，它可以实
现高精度的数字信号处理和控制。

DSP芯片通过对输入信号进行采样、滤波、数字化和算法计算等操作，实现对输出信号的精确控制。

此外，万能转换开关还具有多种保护功能，如过载保护、过热保护、
短路保护等。

当出现异常情况时，开关会自动切断输出电源以避免设
备损坏或者安全事故发生。

总之，万能转换开关是一种高效、智能化的电器控制装置，它通过数
字信号处理技术和功率转换器设计实现对不同电力信号的转换和调节。

在家庭、商业等领域中得到广泛应用。

万能转换开关的工作原理及符号表示教程来源：本站原创作者：未知点击：2301 更新时间：2009-3-4 16:14:36 万能转换开关是一种多档式、控制多回路的主令电器。

万能转换开关主要用于各种控制线路的转换、电压表、电流表的换相测量控制、配电装置线路的转换和遥控等。

万能转换开关还可以用于直接控制小容量电动机的起动、调速和换向。

如图1所示为万能转换开关单层的结构示意图。

常用产品有LW5和LW6系列。

LW5系列可控制5.5kW及以下的小容量电动机；LW6系列只能控制2.2kW及以下的小容量电动机。

用于可逆运行控制时，只有在电动机停车后才允许反向起动。

LW5系列万能转换开关按手柄的操作方式可分为自复式和自定位式两种。

所谓自复式是指用手拨动手柄于某一档位时，手松开后，手柄自动返回原位；定位式则是指手柄被置于某档位时，不能自动返回原位而停在该档位。

万能转换开关的手柄操作位置是以角度表示的。

不同型号的万能转换开关的手柄有不同万能转换开关的触点，电路图中的图形符号如图2所示。

但由于其触点的分合状态与操作手柄的位置有关，所以，除在电路图中画出触点图形符号外，还应画出操作手柄与触点分合状态的关系。

图中当万能转换开关打向左45°时，触点1-2、3-4、5-6闭合，触点7-8打举例：1-C65N-C20A/2P+VE+30mA+SD，各项含义为1---------识别号C65------序列代号N--------分断能力，N为6000A，H为10000A，L为15kAC--------脱扣曲线，B为电子保护，C为配电保护，D为动力保护20A------额定电流，有1、2、4、6、10、16、20、25、32、40、50、63A2P-------极数，有1、2、3、4极VE-------剩余电流附件，有VE、VEG、VM、VEA，VM为电磁式30mA-----剩余动作电流，有30、100、300mASD-------选配附件，有MX、OF、MN、MV、SD、Tm、ATm，其中SD为辅助接点。

万能转换开关工作原理一、引言万能转换开关是一种常见的开关装置，用于将电器设备从一种电源模式切换到另一种电源模式。

本文将详细介绍万能转换开关的工作原理，包括其基本原理、组成部分以及工作过程。

二、基本原理万能转换开关的基本原理是根据电气接触的开闭状态实现不同电源模式的切换。

通过控制电路的开合，使电器设备从一种电源模式切换到另一种电源模式。

三、组成部分万能转换开关通常由以下几个部分组成：1. 案体万能转换开关的外壳一般采用高温耐火塑料材料制成，以确保在工作过程中不发生火灾或其他意外事故。

2. 滑动部件滑动部件是万能转换开关的核心组成部分，它包括导电材料和导电片。

导电材料负责导电，而导电片则负责与其他电器设备进行电气接触。

3. 接线端子接线端子用于连接不同的电源线，将电器设备与电源相连接，通过开关控制电路的通断。

4. 操作部件操作部件是用于控制开关状态的组件，例如旋钮、按钮或开关。

通过操作这些部件，可以切换电器设备的电源模式。

5. 电路板万能转换开关的电路板上集成了电子元件和电路，用于实现开关的自动切换功能。

四、工作过程万能转换开关的工作过程可以分为以下几个步骤：1. 初始状态在初始状态下，万能转换开关处于关闭状态，导电材料与导电片之间没有电气接触。

此时，电器设备通过其他电源线进行供电。

2. 操作开关通过转动旋钮、按下按钮或其他操作方式，使得万能转换开关的导电材料与导电片发生接触，形成电气闭合。

这样电器设备的供电源就从其他电源线切换到万能转换开关上。

3. 切换电源万能转换开关将电器设备的供电源从一种电源模式切换到另一种电源模式。

这可以是从市电切换到电池供电，或者反之。

4. 确认状态通过观察灯光、数字显示或其他指示器，可以确认万能转换开关的状态是否正确切换。

5. 完成工作当完成所需操作后，可以通过再次操作开关，将万能转换开关恢复到初始状态，断开电气接触，将电器设备的供电源切换回其他电源线。

五、优缺点分析万能转换开关的优点包括：•方便切换不同的电源模式，适应不同的供电环境。

万能转换开关（百科）概述常用产品简介万能转换开关单层结构示意图万能转换开关，是一种多档位、多段式、控制多回路的主令电器，当操作手柄转动时，带动开关内部的凸轮转动，从而使触点按规定顺序闭合或断开。

结构组成万能转换开关是由多组相同结构的触点组件叠装而成的多回路控制电器。

它由操作机构、定位装置和触点等三部分组成。

触点为双断点桥式结构，动触点设计成自动调整式以保证同短时的同步性。

静触点装在触点座内。

主要用途万能转换开关主要用于各种控制线路的转换、电压表、电流表的换相测量控制、配电装置线路的转换和遥控等。

万能转换开关还可以用于直接控制小容量电动机的起动、调速和换向。

编辑本段常用产品图2:某LW5万能转换开关的使用说明常用产品有LW5和LW6系列。

LW5系列可控制5.5kW及以下的小容量电动机；LW6系列只能控制2.2kW及以下的小容量电动机。

用于可逆运行控制时，只有在电动机停车后才允许反向起动。

LW5系列万能转换开关按手柄的操作方式可分为自复式和自定位式两种。

所谓自复式是指用手拨动手柄于某一档位时，手松开后，手柄自动返回原位；定位式则是指手柄被置于某档位时，不能自动返回原位而停在该档位。

万能转换开关的手柄操作位置是以角度表示的。

不同型号的万能转换开关的手柄有不同万能转换开关的触点，电路图中的图形符号如图2所示。

但由于其触点的分合状态与操作手柄的位置有关，所以，除在电路图中画出触点图形符号外，还应画出操作手柄与触点分合状态的关系。

图中当万能转换开关打向左45°时，触点1-2、3-4、5-6闭合，触点7-8打开；打向0°时，只有触点5-6闭合，右45°时，触点7-8闭合，其余打开。

万能转换开关的选型1．LW5系列万能转换开关本系列转换开关适用于直流、交流50Hz、电压500V及以下的电路，作主电路或电气测量仪表的转换开关及配电设备的遥控开关；也可作为伺服电动机及容量5.5kW及以下三相交流电动机的起动、换向或变速开关。
