过滤分离器工作原理一、概述过滤分离器是一种常用的化工设备，主要用于将混合物中的不同成分分离出来。
其工作原理是利用不同物质在特定条件下的物理或化学性质差异，通过筛选、过滤、吸附等方式将它们分离出来。
本文将详细介绍过滤分离器的工作原理。
二、过滤分离器分类1. 筛选式过滤器：通过筛网将混合物中较大颗粒的物质分离出来，常见于食品加工、制药等行业。
2. 气固分离器：利用气体流动原理将固体颗粒从气体中分离出来，常见于粉尘处理、环保等行业。
3. 液固过滤器：通过滤芯或滤布等材料将混合物中的固体颗粒或杂质从液体中分离出来，常见于石油化工、制药等行业。
4. 液液萃取塔：利用两种不相溶液体之间的相互溶解度差异，将目标成分从混合液中萃取出来，常见于化工生产中。
三、液固过滤器工作原理液固过滤器是一种常用的过滤分离器，其工作原理是通过滤芯或滤布等材料将混合物中的固体颗粒或杂质从液体中分离出来。
具体步骤如下：1. 进料：将待处理的混合物加入液固过滤器中，通常通过管道或泵进行进料。
2. 过滤：混合物经过滤芯或滤布时，固体颗粒或杂质被拦截在材料表面，留下清洁的液体。
3. 排渣：当过滤芯或滤布表面积达到一定程度时，需要对其进行排渣操作，将捕集的固体颗粒或杂质清除掉。
4. 出料：经过上述处理后，得到清洁的液体输出至下一个生产环节。
四、液固过滤器分类1. 压力式液固过滤器：利用压力差将混合物中的固体颗粒从液体中分离出来。
常见于化工、制药等行业。
2. 真空式液固过滤器：利用真空吸力将混合物中的固体颗粒从液体中分离出来。
常见于食品加工、制药等行业。
3. 离心式液固过滤器：利用离心力将混合物中的固体颗粒从液体中分离出来。
常见于石油化工、制药等行业。
五、压力式液固过滤器工作原理压力式液固过滤器是一种常用的液固过滤器，其工作原理是利用压力差将混合物中的固体颗粒从液体中分离出来。
具体步骤如下：1. 进料：将待处理的混合物加入压力式液固过滤器中，通常通过管道或泵进行进料。
过滤分离器工作原理介绍过滤分离器（Filter Separator）是一种广泛应用于工业领域的设备，用于将混合物中的固体颗粒与液体或气体分离。
它通过一系列物理和化学过程，实现了对混合物的分离和过滤。
本文将详细讨论过滤分离器的工作原理及其应用。
工作原理过滤分离器的工作原理基于物理、化学和机械过程的组合。
它包括以下几个主要步骤：1. 进料混合物通过进料口进入过滤分离器。
这个混合物可以是液体、气体或两者的混合物。
2. 过滤在过滤分离器中，混合物经过过滤媒介，例如滤网、滤纸或滤板。
过滤媒介的选择取决于混合物的性质和要求的过滤效果。
3. 分离通过过滤媒介的作用，固体颗粒被阻挡住，而液体或气体通过媒介流向分离室。
这个过程被称为分离。
它可以通过重力、压力或真空来完成。
4. 清洗过滤媒介随着时间的推移，过滤媒介会被固体颗粒堵塞，减少过滤效率。
为了确保过滤分离器的持续高效工作，定期清洗过滤媒介是必要的。
清洗方法可以是机械清洗、化学清洗或热水清洗。
5. 固体排出当过滤媒介上积累了足够的固体颗粒时，需要将其排出。
这可以通过手动操作或自动装置来实现。
应用领域过滤分离器在许多工业领域都有广泛的应用。
以下是一些常见的应用领域：1. 石油和天然气工业在石油和天然气开采和加工过程中，过滤分离器被用于将固体颗粒从液体或气体中分离出来。
它可以保护设备免受颗粒的损害，同时提高产品质量。
2. 化学工业在化学工业中，过滤分离器被用于分离不同的化学品、溶剂或反应物。
它可以提高产品纯度并减少废物的产生。
3. 食品和饮料工业在食品和饮料工业中，过滤分离器用于清除悬浮物、微生物和杂质。
它可以保证食品和饮料的安全和卫生。
4. 矿业在矿业中，过滤分离器被用于从矿石中分离出有用的矿物质，并去除不需要的杂质。
5. 污水处理在污水处理过程中，过滤分离器起到了重要的作用。
它可以分离悬浮物、沉淀物和油脂，使污水达到排放标准。
优点和局限性过滤分离器具有以下一些优点：•可以高效地分离固体颗粒和液体或气体。

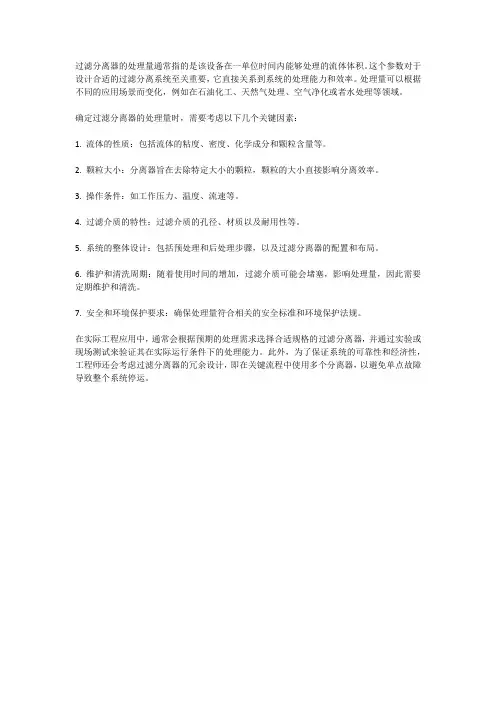

过滤分离器的处理量通常指的是该设备在一单位时间内能够处理的流体体积。
这个参数对于设计合适的过滤分离系统至关重要，它直接关系到系统的处理能力和效率。
处理量可以根据不同的应用场景而变化，例如在石油化工、天然气处理、空气净化或者水处理等领域。
确定过滤分离器的处理量时，需要考虑以下几个关键因素：
1. 流体的性质：包括流体的粘度、密度、化学成分和颗粒含量等。
2. 颗粒大小：分离器旨在去除特定大小的颗粒，颗粒的大小直接影响分离效率。
3. 操作条件：如工作压力、温度、流速等。
4. 过滤介质的特性：过滤介质的孔径、材质以及耐用性等。
5. 系统的整体设计：包括预处理和后处理步骤，以及过滤分离器的配置和布局。
6. 维护和清洗周期：随着使用时间的增加，过滤介质可能会堵塞，影响处理量，因此需要定期维护和清洗。
7. 安全和环境保护要求：确保处理量符合相关的安全标准和环境保护法规。
在实际工程应用中，通常会根据预期的处理需求选择合适规格的过滤分离器，并通过实验或现场测试来验证其在实际运行条件下的处理能力。
此外，为了保证系统的可靠性和经济性，工程师还会考虑过滤分离器的冗余设计，即在关键流程中使用多个分离器，以避免单点故障导致整个系统停运。
一、过滤分离概述1、气体过滤器的性能参数－过滤精度与压降（1）绝对过滤精度：100％被过滤掉的比给定尺寸大的微米数；（2）名义过滤精度(相对过滤精度)：能过滤掉98％的比给定尺寸大的微米数；（3）过滤器的效率：被拦截的颗粒重量与流体中含有的颗粒重量之比；（4）压力降：在一定的条件下，过滤器前后的压差；（5）污染物容量：具有给定的粒子分布状态的污染物的最大重量；（6）破坏压力：流体通过过滤元件时会引起各种形式的破坏或变形，并使过滤器性能变坏时的压力差。
2 、气体过滤器的分类与结构特点（1）表面过滤：尺寸大于介质孔隙的颗粒沉降在介质的表面上，过滤作用仅仅发生在一个表面上。
特点：易于清洗、容尘量小。
（2）深层过滤：颗粒进入介质的内部，依靠深部流道尺寸小于颗粒尺寸来截留颗粒。
特点：容尘量大。
3、常用过滤材料的综合比较(1) 方形网格金属线织物(2) 缠绕的金属线毡(3) 烧结金属丝网(4) 金属粉末冶金(5) 金属膜过滤材料(6) 压制纸－植物纤维(7) 玻璃纤维滤芯（金属支架)4、过滤分离器的基本结构性能(1) 由两段组成：第一段为园筒形玻璃纤维模压滤芯；第二段为由不锈钢金属丝网除雾；(2) 玻璃纤维滤芯为10微米的玻璃纤维压缩，用酚醛树脂和硅酮粘结而成，为深层过滤材料；(3) 两台轮换使用；(4) 除尘效率：理论上，大于8微米的颗粒，效率可达99.99%, 6~8微米的大于99％；(5) 密封常出现问题－一个过滤元件出现密封问题，整台过滤器性能失效；(6) 大量的含水会导致过滤精度降低；(7) 过滤元件质量低，使用寿命低；(8) 排液不及时；(9) 进出口压差指示表不准。
二、卧式过滤分离器1、过滤分离器结构图2-3.1过滤分离器结构图2、工作原理气体从一级分离室进入到分离器中，通过过滤介质到二级分离室，在通过过滤介质时，气体中的大部分固体或液体杂质被截留下来；在二级分离室内设有捕雾装置，将气体中含有的剩余液滴出去，最后干净气体进入下游管道。

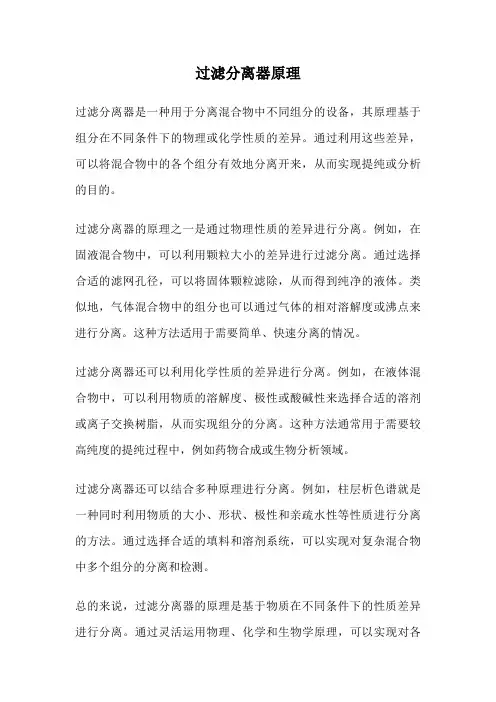

过滤分离器原理过滤分离器是一种用于分离混合物中不同组分的设备，其原理基于组分在不同条件下的物理或化学性质的差异。
通过利用这些差异，可以将混合物中的各个组分有效地分离开来，从而实现提纯或分析的目的。
过滤分离器的原理之一是通过物理性质的差异进行分离。
例如，在固液混合物中，可以利用颗粒大小的差异进行过滤分离。
通过选择合适的滤网孔径，可以将固体颗粒滤除，从而得到纯净的液体。
类似地，气体混合物中的组分也可以通过气体的相对溶解度或沸点来进行分离。
这种方法适用于需要简单、快速分离的情况。
过滤分离器还可以利用化学性质的差异进行分离。
例如，在液体混合物中，可以利用物质的溶解度、极性或酸碱性来选择合适的溶剂或离子交换树脂，从而实现组分的分离。
这种方法通常用于需要较高纯度的提纯过程中，例如药物合成或生物分析领域。
过滤分离器还可以结合多种原理进行分离。
例如，柱层析色谱就是一种同时利用物质的大小、形状、极性和亲疏水性等性质进行分离的方法。
通过选择合适的填料和溶剂系统，可以实现对复杂混合物中多个组分的分离和检测。
总的来说，过滤分离器的原理是基于物质在不同条件下的性质差异进行分离。
通过灵活运用物理、化学和生物学原理，可以实现对各种混合物中组分的高效分离和提纯。
在实际应用中，需要根据具体的混合物性质和分离要求选择合适的分离方法，并优化实验条件，以达到最佳的分离效果。
过滤分离器作为一种常用的分离技术，在化工、生物、食品等领域都有重要应用。
通过深入理解和灵活运用其原理，可以实现对各种混合物的高效分离和提纯，为科学研究和工程实践提供有力支持。
希望本文能够帮助读者更好地理解过滤分离器的原理和应用，进一步拓展其在不同领域的应用前景。

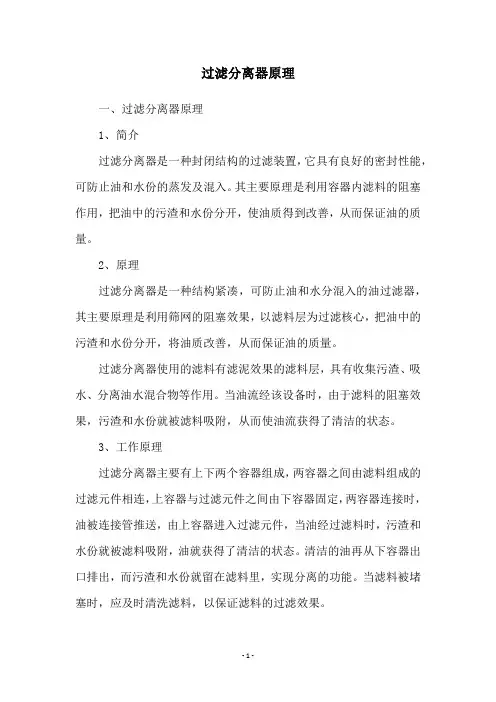

过滤分离器原理
一、过滤分离器原理
1、简介
过滤分离器是一种封闭结构的过滤装置，它具有良好的密封性能，可防止油和水份的蒸发及混入。
其主要原理是利用容器内滤料的阻塞作用，把油中的污渣和水份分开，使油质得到改善，从而保证油的质量。
2、原理
过滤分离器是一种结构紧凑，可防止油和水分混入的油过滤器，其主要原理是利用筛网的阻塞效果，以滤料层为过滤核心，把油中的污渣和水份分开，将油质改善，从而保证油的质量。
过滤分离器使用的滤料有滤泥效果的滤料层，具有收集污渣、吸水、分离油水混合物等作用。
当油流经该设备时，由于滤料的阻塞效果，污渣和水份就被滤料吸附，从而使油流获得了清洁的状态。
3、工作原理
过滤分离器主要有上下两个容器组成，两容器之间由滤料组成的过滤元件相连，上容器与过滤元件之间由下容器固定，两容器连接时，油被连接管推送，由上容器进入过滤元件，当油经过滤料时，污渣和水份就被滤料吸附，油就获得了清洁的状态。
清洁的油再从下容器出口排出，而污渣和水份就留在滤料里，实现分离的功能。
当滤料被堵塞时，应及时清洗滤料，以保证滤料的过滤效果。
- 1 -。
过滤分离器原理过滤分离器，是一种常用于工业生产中的设备，其原理是根据物质在不同条件下的特性，通过特定的过滤方法将不同物质分离出来。
在工业生产中，过滤分离器起着至关重要的作用，可以帮助我们实现对混合物的分离和提纯，提高生产效率和产品质量。
过滤分离器的原理可以分为物理过滤和化学过滤两种方式。
物理过滤是利用物质的大小、形状、密度等特性进行分离，常见的物理过滤器包括滤纸、滤网、过滤器等。
通过将混合物经过这些过滤器，较大的颗粒或固体颗粒会被阻挡住，而较小的颗粒或溶液则可以通过，从而实现分离的目的。
化学过滤则是利用化学反应的原理进行分离，常见的化学过滤器有吸附剂、离子交换树脂等。
通过在混合物中加入适当的化学药剂，可以使特定物质与化学过滤器发生反应，从而将其分离出来。
这种方法通常用于对特定成分的提取和分离，具有较高的选择性和精确性。
除了物理过滤和化学过滤，过滤分离器还可以根据不同的工艺要求采用不同的分离原理，如离心分离、膜分离、电渗析等。
离心分离是利用物质在离心力作用下的不同密度而实现分离，常用于液体混合物的分离；膜分离则是利用半透膜对物质进行筛选，常用于溶液的浓缩和提纯；电渗析则是利用电场对带电物质进行移动，实现分离和提取。
不同类型的过滤分离器在工业生产中有着各自的应用领域和优势。
物理过滤器操作简单、成本低廉，适用于一般的颗粒分离和固液分离；化学过滤器对特定成分具有高效的提取和分离能力，适用于对特定物质的纯化和提取；离心分离器适用于液体混合物的快速分离和澄清，具有较高的分离效率。
总的来说，过滤分离器原理的应用范围广泛，能够帮助我们实现对混合物的分离和提纯，提高生产效率和产品质量。
通过选择合适的过滤分离器和原理，可以更好地满足不同生产过程的需求，实现生产过程的优化和提升。
希望本文能够帮助读者更好地了解过滤分离器原理，为工业生产提供参考和指导。
天然气过滤分离器的工作原理天然气过滤分离器是一种在天然气输送和处理系统中广泛应用的设备，它对天然气中的杂质进行过滤和分离，从而保护后续设备的正常运行。
本文将介绍天然气过滤分离器的工作原理以及其在天然气处理中的重要作用。
一、天然气过滤分离器的分类天然气过滤分离器根据其不同的工作原理和结构特点，可以分为以下几类：1. 空气动力式：该类型的过滤分离器利用压差产生气流，并通过布设在过滤器中的滤料，将杂质颗粒过滤掉。
其特点是结构简单、易于维护和操作成本低。
2. 静电式：这种类型的过滤分离器利用内部封闭的电场产生静电力，将天然气中的颗粒杂质分离，并通过特殊的清洗装置将杂质清除。
其主要优点是处理杂质效果好，适用于处理高粘度液体和液体中的微粒。
3. 磁力式：这种类型的过滤分离器利用内部的磁力场将磁性颗粒过滤掉，并通过清洗装置将杂质清除。
它适用于处理含有铁磁性物质的天然气。
二、天然气过滤分离器的工作原理不论是哪种类型的天然气过滤分离器，其工作原理主要包括三个方面：过滤、分离和清洗。
1. 过滤：天然气经过过滤分离器进入设备，首先要经过过滤作用。
过滤器内设有滤料，通过过滤器的作用，将天然气中的固体颗粒、液滴和其他杂质过滤掉。
常见的滤料材料有不锈钢丝网、聚丙烯滤芯等。
经过过滤后，天然气中的颗粒杂质被有效地去除，从而保证后续设备的正常运行。
2. 分离：在过滤作用的基础上，天然气过滤分离器还能将液体和气体分离。
在过滤器中，设置了集液杯或液体分离器，通过其内部的流体动力学设计，使天然气中的液体沉降或分离出来，从而保证输出的天然气是干净的气体。
3. 清洗：为了保证过滤器的长期运行，天然气过滤分离器还设有清洗装置。
清洗装置根据不同的工作原理，可以是空气反吹装置、清洗液回收装置等。
清洗装置能够定期或根据系统需求对过滤分离器内的滤料进行清洗，清除附着在滤料上的颗粒杂质，保证过滤器的高效运行。
三、天然气过滤分离器的应用天然气过滤分离器在天然气输送和处理系统中起着至关重要的作用。
过滤分离器使用说明一、过滤分离器通气1)确认上游管道内已清理完毕并具备通气条件；2)确认过滤分离器快开盲板已正确关闭到位；3)关闭所有过滤分离器设备上的阀门；4)开启压力表针阀；5)微启上游阀门，通气30秒，使设备内升压至0.01MPa左右；6)确认快开盲板的安全连锁装置的阀杆已顶出就位，如未顶出，则需检查安全连锁装置，直至通气时阀杆可以顶出；7)缓慢打开过滤分离器上游截断阀门，直至压力平稳；8)缓慢开启过滤分离器下游截断阀；9)开启液位计等阀门。
二、过滤分离器切断1）当有特殊情况出现需关闭过滤分离器时（紧急情况或清洗、更换滤芯时），启用切断程序；2）逐渐关闭过滤分离器上游截断阀，减少气流量，直至完全关闭；3）关闭过滤分离器下游截断阀；4）打开放空阀，排净过滤分离器内燃气；5）打开所有排污阀，排净积存的液体及过滤出来的污物；三、过滤分离器维护1定期排污：当设备上液位计量程达到一半时，应该开启排污阀进行排污，排污物应按当地法规进行妥善处理；2滤芯的清洗或更换：当差压计的差压值达到0.1MPa时，建议清洗或更换滤芯，滤芯的更换步骤为：1）切断过滤分离器，开启快开盲板2）取出滤芯进行清洗或更换3）关闭快开盲板。
3过滤分离器快开盲板操作步骤：3.1开启3.1.1关断过滤器上、下游的主截断阀门。
3.1.2通过过滤器上的排污阀或放空阀排尽容器内压。
3.1.3确认容器内压泄放完毕后，安全连锁装置阀杆已自动缩回后，松开止动螺母，若无气体从小孔中排出，则可拧下止动栓。
（否则说明容器内还有内压，应通过排放口继续泄压。
）3.1.4卸下上端主螺栓上方的安全螺栓以及下端主螺栓下方的安全螺栓。
3.1.5套上快开门专用扳手，上、下均匀地旋松主螺栓，如下图所示。
3.1.6直至松开足够位置，使门可以打开为止。
3.2.关闭3.2.1仔细清洁“O”形圈凹以及密闭盖和高颈配合部位表面，检查“O”形圈是否完好（必要时更换新的“O”形圈），在“O”形圈槽内涂抹适量润滑油脂，正确装入“O”形圈。
过滤分离器原理过滤分离器是一种常见的分离技术，它可以将混合在一起的物质分离成不同的组分。
过滤分离器的原理是利用不同物质的大小、形状、密度、电性等性质的差异，通过一系列的处理步骤，将物质分离出来。
下面将从几个方面来介绍过滤分离器的原理。
1. 过滤原理过滤是一种常见的分离方法，它利用过滤介质的孔径大小，将混合物中的固体颗粒分离出来。
过滤介质通常是一些多孔材料，如纸、棉花、木质素等。
当混合物通过过滤介质时，固体颗粒会被截留在过滤介质上，而流体则通过过滤介质的孔隙，从而实现分离。
2. 离心分离原理离心分离是一种利用离心力将混合物中不同密度的组分分离的方法。
离心分离器通常是一种圆柱形装置，其内部有一个旋转的离心轴，离心轴上有一个离心篮。
混合物被放在离心篮中，转动离心轴时，混合物中密度较大的组分会向离心篮的外部移动，而密度较小的组分则向离心篮的中心移动。
通过这种方式，不同密度的组分可以被分离出来。
3. 电泳分离原理电泳分离是一种利用电场将混合物中不同电性的组分分离的方法。
电泳分离器通常是一种长方形装置，其中有两个电极，将混合物置于两个电极之间，施加电场后，带有不同电性的组分会向电极移动。
正电性的组分会移动到负电极，负电性的组分则会移动到正电极。
通过这种方式，不同电性的组分可以被分离出来。
4. 蒸馏分离原理蒸馏分离是一种利用混合物中不同沸点的组分分离的方法。
蒸馏分离器通常是一种圆柱形装置，其中有一个蒸馏杆和一个冷凝器。
混合物被加热蒸发后，沸点较低的组分会先蒸发出来，经过蒸馏杆和冷凝器后，凝结成液态。
沸点较高的组分则会在蒸馏杆中逐渐升高，最终被冷凝器凝结成液态。
通过这种方式，不同沸点的组分可以被分离出来。
过滤分离器是一种常见的分离技术，它可以利用不同物质的大小、形状、密度、电性等性质的差异，通过一系列的处理步骤，将物质分离出来。
不同的分离方法可以根据混合物的特性来选择，以达到最佳的分离效果。
