有压隧洞多采用圆形断面，内水压力常是控制衬砌断面的主要荷载。
为了充分利用围岩的弹性抗力，围岩厚度应超过三倍开挖洞径，并使衬砌与围岩紧密贴结。

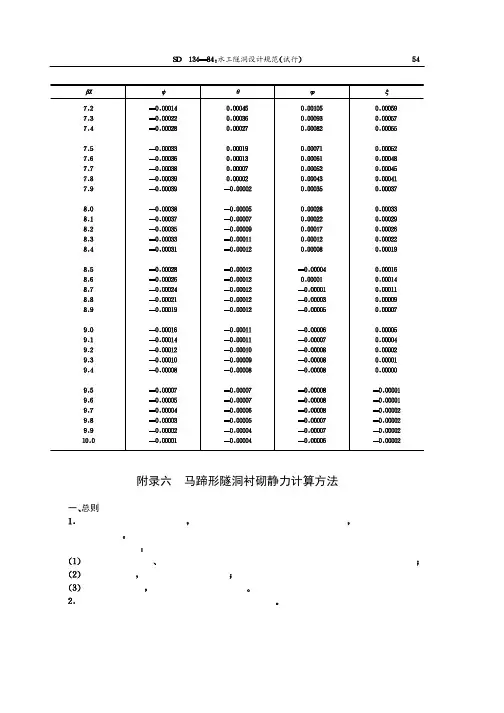

欲求衬砌在某种荷载组合下的内力，只需分别计算出各种荷载单独存在时衬砌的内力，然后进行叠加。
1、均匀内水压力作用下的内力计算当围岩厚度大于3倍开挖洞径时，应考虑围岩的弹性抗力，将衬砌视为无限弹性介质中的厚壁圆管，根据衬砌和围岩接触面的径向变位相容条件，求出以内水压力p 所表示的弹性抗力P 0，而后按轴对称受力的弹性理论厚壁管公式计算衬砌的内力。

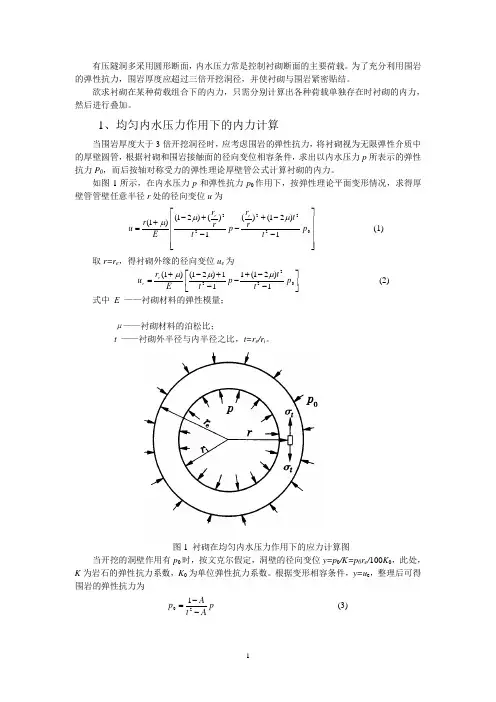

如图1所示，在内水压力p 和弹性抗力p 0作用下，按弹性理论平面变形情况，求得厚壁管管壁任意半径r 处的径向变位u 为⎥⎥⎥⎥⎦⎤⎢⎢⎢⎢⎣⎡--+--+-+=0222221)21()(1)()21()1(p t t r r p t r r E r u e e μμμ (1) 取r=r e ，得衬砌外缘的径向变位u e 为 ⎥⎦⎤⎢⎣⎡--+--+-+=02221)21(111)21()1(p t t p t Er u e e μμμ (2) 式中 E ——衬砌材料的弹性模量；μ——衬砌材料的泊松比；t ——衬砌外半径与内半径之比，t=r e /r i 。
图1 衬砌在均匀内水压力作用下的应力计算图当开挖的洞壁作用有p 0时，按文克尔假定，洞壁的径向变位y=p 0/K=p 0r e /100K 0，此处，K 为岩石的弹性抗力系数，K 0为单位弹性抗力系数。
根据变形相容条件，y=u e ，整理后可得围岩的弹性抗力为p At Ap --=201 (3))21)(1()1(00μμμ-+++-=K E K E A (4)A 为弹性特征因素，式中的E 、K 0分别的kPa 和kN/m 3计；若以kg/cm 2和kg/cm 3为单位，则需将式中的E 改为0.01E 。
按弹性理论的解答，厚壁管在均匀内水压力p 和弹性抗力p 0作用下，管壁厚度内任意半径r 处的切向正应力σt 为0222221)(1)(1p t r r t p t r r e e t -+--+=σ (5) 分别令r =r i 及r =r e ，即可得到单层衬砌在均匀内水压力p 作用下内边缘切向拉应力σi和外边缘切向拉应力σe 为p At A t i -+=22σ (6)p At Ae -+=21σ (7) 因为t ＞1，显然σi ＞σe 。
压力隧洞衬砌计算方法李青麒 何其诚(武汉水利电力大学水电学院 武汉 430072)提 要本文介绍一种压力隧洞的衬砌计算方法,并利用该方法对某水电站压力斜井进行了计算分析。
该方法根据工程区域实测地应力资料回归拟合初始应力场,在此基础上模拟隧洞开挖、衬砌及衬砌与围岩间的初始缝隙,考虑在内水压力作用下衬砌与围岩联合作用,计算衬砌裂缝的分布,裂缝开展宽度及相应的配筋率等。
关键词 压力管道 钢衬钢筋混凝土结构 不衬砌隧洞 水力劈裂 围岩本文于1998年3月2日收到。
一、前 言通常引水式水电站在隧洞或调压室后面均接一压力管直达发电厂房,当此压力管道布置在地下时,则成为埋藏式钢衬钢筋混凝土结构。
在挪威、英、美等国,根据具体地质条件,有不少压力管道采用不作钢衬或完全不衬砌的压力隧洞结构形式。
设计中多采用从工程实践中所总结出来的经验公式,如挪威的经验公式、澳大利亚的雪山公式。
其理论依据主要是:对于地质条件好或较好的情况,当岩体中存在足够的初始应力,可以防止在内水压力作用下围岩发生水力劈裂,则可以单独由围岩承担内水压力作用。
我国曾有过一些隧洞和洞段根据工程经验和类比采用了不衬砌隧洞形式;近年来国外不衬砌压力隧洞的成功经验在国内引起了广泛的重视,并在几个地质条件相对优越的水电站中根据上述经验公式成功地设计了不衬砌高压隧洞,如广州抽水蓄能电站、天荒坪抽水蓄能电站等。
在地质条件好或比较好的情况下,采用不衬砌压力隧洞,可以节省压力管道投资、简化施工程序、缩短工期,无疑是比较先进的,会有广泛的前景。
但设计所依据的经验公式则有其局限性:首先,严格说来,防止内压下围岩劈裂的是隧洞开挖后的二次应力,在隧洞断面尺寸不大时,用初始应力代替尚可,而以上覆岩体厚度作为判据则是粗略的,主要在于经验公式无法反映地质条件的影响和围岩各主应力间的差异。
其次笼统地认为内水压力作用下,隧洞钢筋混凝土一旦开裂后,则衬砌成为完全的渗水结构,并丧失承载能力,仅起减糙作用也较粗略;工程实践证明,当衬砌裂缝开展宽度不大时(012～013mm 以下),将不会影响结构正常使用,不能等同于无衬砌隧洞。
