第1篇随着科技的飞速发展，监控大屏幕在各个领域中的应用越来越广泛，如政府、交通、能源、教育、娱乐等。
监控大屏幕能够实时显示大量的信息，提高信息传递效率，增强视觉冲击力。
本文将详细阐述监控大屏幕的解决方案，包括系统设计、技术选型、功能实现等方面。
一、系统设计监控大屏幕系统设计应遵循以下原则：1. 实用性：系统设计应满足用户实际需求，具有较好的可扩展性和兼容性。
2. 稳定性：系统应具备高可靠性，保证长时间稳定运行。
3. 易用性：系统操作简单，用户能够快速上手。
4. 安全性：系统应具备完善的安全防护措施，防止信息泄露和恶意攻击。
二、技术选型1. 显示技术：目前，常见的显示技术有LCD、LED、DLP等。
LED屏幕具有亮度高、对比度好、视角宽等特点，适用于户外大屏幕；LCD屏幕则适用于室内小屏幕。
根据应用场景选择合适的显示技术。
2. 控制系统：控制系统负责整个大屏幕系统的运行和管理。
常见的控制系统有PLC、工控机、嵌入式系统等。
工控机因其处理能力强、扩展性好而成为主流选择。
3. 传输技术：传输技术包括有线传输和无线传输。
有线传输稳定可靠，但布线复杂；无线传输灵活方便，但受干扰因素较多。
根据实际需求选择合适的传输技术。
4. 软件平台：软件平台负责大屏幕的显示、控制、管理等功能。
常见的软件平台有Windows、Linux、嵌入式操作系统等。
软件平台应具备以下特点：- 多屏拼接：支持多屏拼接，实现大屏幕无缝显示。
- 内容丰富：支持多种媒体格式，如图片、视频、文字等。
- 互动性强：支持触摸、语音等互动功能。
- 易于扩展：支持第三方插件和自定义功能。
三、功能实现1. 实时显示：实时显示各类信息，如新闻、天气预报、交通状况等。
2. 信息推送：支持信息推送功能，将重要信息实时推送至大屏幕。
3. 多屏拼接：实现多屏拼接，扩大显示面积，提高视觉冲击力。
4. 互动功能：支持触摸、语音等互动功能，提高用户体验。
5. 远程控制：支持远程控制，实现远程监控和管理。
监控大屏设计方案1. 引言监控大屏是一种用于实时显示和监控重要数据的信息展示方案。
它可以将关键业务和系统的实时运行情况以图表、表格等形式展示在一个大屏幕上，方便管理者快速掌握和分析数据。
本文将介绍一个监控大屏设计方案，包括大屏布局设计、数据展示方式、交互设计等方面的考虑。
2. 大屏布局设计监控大屏的布局设计非常重要，合理的布局能够突显重要数据并提高信息传达效果。
以下是几种常用的大屏布局设计方式：2.1 网格布局网格布局是将屏幕划分为多个等大小的格子，每个格子用来展示不同的信息。
这种布局方式适用于数据量较多的场景，可以有效地利用屏幕空间。
2.2 层次布局层次布局将屏幕分为上、中、下三个层次，分别用来展示不同的信息。
通常将重要的数据展示在上层，次要的数据展示在中层，其他信息展示在下层。
这种布局方式能够使重要信息更加突出。
2.3 时间轴布局时间轴布局将屏幕分为左右两个区域，左侧区域显示时间轴信息，右侧区域显示相应的数据。
这种布局方式适用于需要展示历史数据的场景，用户可以通过时间轴选择特定时间段的数据进行查看。
3. 数据展示方式监控大屏主要通过图表、表格等方式展示数据。
以下是几种常用的数据展示方式：3.1 折线图折线图能够清晰地展示数据的趋势和变化。
在监控大屏中，折线图通常用来展示某个指标随时间的变化情况，例如销售额、访问量等。
3.2 柱状图柱状图适用于展示数据之间的比较关系。
在监控大屏中，柱状图通常用来展示不同维度的数据比较，例如不同产品的销售情况。
3.3 饼图饼图适用于展示数据的占比关系。
在监控大屏中，饼图通常用来展示各个维度的数据在整体中的占比情况。
3.4 表格表格是一种直观简洁的数据展示方式，适用于展示大量结构化数据。
在监控大屏中，可以使用表格展示实时数据或者历史数据，方便用户查看和分析。
4. 交互设计监控大屏的交互设计需要考虑用户的使用习惯和需求，提供友好的操作和导航方式。
以下是几种常用的交互设计方式：4.1 点击交互可以通过在大屏上设置可点击的元素，实现用户点击查看更详细的数据或者进入下一级界面。
监控大屏设计方案监控大屏设计方案随着科技的发展，监控系统也得到了广泛的应用，特别是在公共场所、企事业单位等地方。
监控大屏作为监控系统的重要组成部分，起着显示监控画面、传递信息的作用。
因此，监控大屏的设计方案十分重要。
首先，监控大屏的设计应尽可能简洁明了。
监控画面通常为多画面拼接，需要同时显示多个画面，为了方便观察和分析，应将每个画面的线路、摄像头编号等信息均显示在画面上，以便操作人员能够迅速定位问题或事件。
其次，监控大屏的设计应具有良好的可视性。
大屏所处的环境往往光线较亮或较暗，因此在设计时应考虑到可视性的问题。
首先要选择适当的屏幕亮度和对比度，以确保在各种光照条件下都能清晰可见。
其次，要保证画面不受反光或折射等因素的影响，避免出现画面模糊或失真的情况。
另外，监控大屏的设计应具有较高的分辨率。
监控系统的目的是为了捕捉细节和信息，因此大屏的分辨率要足够高，以显示每一个细节和图像。
此外，还需要考虑到图像的刷新率，以避免图像卡顿或延迟的情况发生。
此外，监控大屏的设计还应考虑到用户操作的便捷性。
操作人员通常需要对监控画面进行放大、缩小、切换等操作，因此大屏应配备相应的操作设备和软件，以便操作人员能够方便地操作画面并获取所需信息。
最后，监控大屏的设计还需注重安全性。
监控系统的主要目的是保护人民的财产安全和人身安全，因此大屏的设计应具有一定的防护措施，以避免监控画面被黑客攻击或篡改。
总之，监控大屏的设计方案应考虑到画面简洁、可视性好、分辨率高、操作便捷和安全性等因素。
只有综合考虑这些方面，才能设计出一套高效、实用的监控大屏系统，为人们提供更好的监控体验。
智慧社区大屏显示系统设计方案XXX科技有限公司2023年XX月XX日目录一系统概述 (2)二系统架构 (2)三系统功能 (3)3.1 解码拼控部分 (3)3.1.1 视频控制平台设计 (3)3.1.2 视频控制平台功能 (4)3.1.3 视频控制平台功能效果 (5)3.2 大屏显示部分 (10)3.2.1 系统概述 (10)3.2.2 大屏设计 (10)3.2.3 大屏部署 (11)3.2.4 功能效果 (11)一系统概述监控中心建设包括视频综合管理平台、视频显示控制部分、视频存储等。
综合管理平台主要部署在中心数据机房，由IP网络直接连接至监控中心的管理电脑，由管理PC进行平台控制；视频显控部分包括视频控制器及液晶拼接大屏等，拼接大屏设计根据客户现场监控中心情况，部署M*N电视墙，以便视频及PC桌面信号等，可实时观看视频及回放视频，包括报警实时视频弹出等；二系统架构监控中心是整个小区视频监控系统的核心，其作用是实现整个小区的视频影像资源的控制及显示，并对视频图像资源进行统一管理和调度。
中心机房的存储设备进行视频影像的集中存储及调用，视频控制器实现对视频影像的解码上墙及显示屏幕拼接控制，通过平台及控制键盘进行视频影像的控制轮询显示灯，实现中控中心对整个园区的可视化监控管理及系统联动指挥调度的中心点管控。
针对弱电系统，如门禁、访客、梯控、信息发布、广播、停车等系统，监控中心实现对系统影像、数据的融合处理，进行小区的安全管理的可视化监管。
三系统功能3.1解码拼控部分拼接控制器实现了矩阵切换、业务应用、解码拼控等，实现模拟前端、IP前端、数字高清前端和混合前端等多种监控网络的接入，参考ATCA(Advanced Telecommunications Computing Architecture 高级电信计算架构)标准设计，支持模拟及数字视频输入、模拟及数字矩阵切换、视频图像拼控管理、高清数字视频输出等功能，是一款集图像处理、网络功能、日志管理、用户和权限管理、设备维护于一体的电信级视频综合处理交换平台3.1.1视频控制平台设计视频综合平台是厂商自主研发的显示控制系统产品，结合了厂商多年来在大屏拼接控制器与网络视频解码等领域的多年技术积累研制而成，支持多种视频信号接入模式，支持模拟与数字视频矩阵切换功能，支持解码、大屏控制、图像拼接、融合、漫游功能；能与模拟矩阵系统无缝结合，组成功能强大的视频监控系统。
８００平米多功能厅大屏幕显示及中央控制系统设计方案随着我国经济的迅猛发展，当前专业AV技术的突飞猛进，最近这几年来的表现尤为突出，最明显的就是大屏幕投影显示设备的广泛而迅速的铺开，视迅会议、监控中心等自然不在话下。
在机场、街头、广场、商场、娱乐等大型商业设施，大屏幕就如雨后春笋般冒了出来，正在日益逼近老百姓的日常工作和生活起居，大屏幕投影显示设备已经是任何有规模的会议厅、监控中心、现场演出和音乐会及娱乐场所的必备装置，无论是大屏幕前投还是背投，在教育、商务、政府、娱乐等方面都获得了广泛应用，且数字投影机代替传统CRT投影机也已经是势不可挡。
大屏幕投影显示设备的兴起和繁荣已是不争的事实了。
根据目前大屏幕显示系统的发展趋势和用户需求，我们推荐用户在室内装备全自动智能化集中控制系统和世界一流的大屏幕投影系统及配置相关设备。
本方案力求采用最高质量的投影显示系统及外围设备，以获得最佳的图像显示效果，并对系统的稳定性、灵活性、可扩充性、档次性、技术服务等方面予以全方位的考虑，结合安比公司在以往大屏幕显示系统的优点和经验来设计本方案，在显示效果和规模上体现用户单位的形象和实力，更表现用户单位在先进科技的应用方面已达到国内一流水平。
方案描述本系统采用SONY产品系列VPL-PX40高性能数字投影机，组成大屏幕投影显示系统，先进光学系统确保投影机具有最高分辨率和图像清晰度，新科技及高效率设计及其配合光学系统，超高亮度输出可达3500ANSI流明以及高对比度、高均匀性等特点，极精密的投影镜头确保图像有最小的几何失真，屏幕拼接亦能显示无失真、无错位的图像。
本系统选用宏控HK-980图像信号控制器，它是特别设计适用于1×2, 1×3的显示模式，控制器可输入4组视频信号。
在配套的控制软件操控下，可将计算器信号或视频信号放至全屏，形成大画面或打开多组窗口，形成Multi-Window的画面，展现实时的图像。

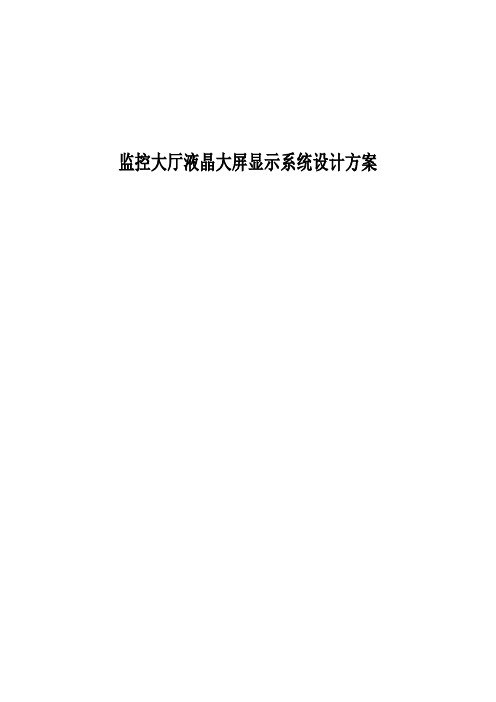

监控大厅液晶大屏显示系统设计方案目录第1章系统设计概述 (3)1.1设计概述 (3)1.2技术规范和标准 (3)1.3系统设计原则及特点 (4)1.3.1系统的先进性 (4)1.3.2系统的可靠性 (5)系统的冗余设计 (5)1.3.3系统的扩展性 (5)1.3.4系统的高度集成性 (5)1.3.5系统的易维护性 (6)第2章系统设计方案 (6)2.1卓视系统优势 (6)2.2方案设计....................................................................................... 错误！未定义书签。
2.3系统显示功能描述 (22)2.3.1VIDEO视频信号显示 (22)2.3.2计算机和工作站VGA信号显示 (23)2.3.3高分辨率图像显示 (24)2.3.4多种信号混合显示 (25)特点介绍： (28)2.4大屏幕显示系统控制管理软件 (35)第3章工程施工管理 (38)3.1工程项目管理 (38)3.2工程实施管理 (39)3.2.1工程进度计划 (39)3.2.2设计联络计划 (40)3.2.3包装/发货计划 (40)3.2.4工程验收计划 (41)3.3工程环境要求 (41)3.3.1与用户方接口界面 (41)3.3.2对供电系统的要求 (42)3.3.3对接地系统的要求 (43)3.3.4对装修系统的要求 (43)3.3.5对空调系统的要求 (43)3.3.6对消防系统的要求 (43)3.3.7对照明系统的要求 (43)3.3.8现场安装环境要求 (44)3.4现场安装方案 (45)3.4.1现场检验和进场计划 (45)3.4.2现场安装计划 (45)3.5系统测试方案 (47)3.5.1工厂测试方案 (47)3.5.2系统安装测试方案 (47)3.5.3系统联调方案 (48)3.5.4系统试运行方案 (48)3.5.5竣工测试方案 (48)3.6技术资料 (49)3.6.1图纸、手册和技术文件分类 (49)3.6.2图纸、手册和技术文件提交 (51)第1章系统设计概述1.1设计概述本系统方案书提供的液晶显示系统是依据用户需求专为监控中心而设计，液晶大屏幕拼接显示系统以系统工程、信息工程、自动化控制等理论为指导，将国际最卓越的液晶高清晰数字显示技术、液晶墙拼接技术、多屏图像处理技术、网络技术等融合为一体，使整套系统成为一个高亮度、高分辨率、高清晰度、高智能化控制、操作先进的大屏幕显示系统。
建金高速公路TJ2标项目监控中心大屏拼接方案一、概述大屏拼接系统作为当今最现代的视讯工具之一，已经被广泛地应用于我国国民经济生产的各个领域。
众多领域的控制中心，需要对各种突发情况作出快速反应，这就要求控制中心能够及时准确的捕获各类紧急事件信息，建立并获得多种形式的数据（如监控图像、系统数据等），并将这些来源各异的数据通过有效的调配和整合，形成一套功能强大、易于使用、有效的调度管理系统。
二、系统结构为了更便捷的了解工地的实时状况，我们将通过监控中心把各个工地的监控画面通过互联网将视频数据传输至监控中心，然后通过电脑、视频解码器将指定的画面传输给2X2的55寸液晶拼接大屏幕上面。
工地现场视频在本地硬盘录像机中存储，录像机根据实际情况配备1T-2T,硬盘录像机通过带有固定IP 的专线网络与项目部相连。
项目部监控中心通过专线访问硬盘录像机，现场图像能在大屏监控中心中实时显示。
西复线指挥部视频监控平台也可以通过IP 实时访问现场监控。
推空录慌科本鲁储 ■L 地刖化远程度菅东疣三、方案设计本方案采用三星55寸窄边框显示器通过电脑跟视屏解码器进行设计，用以播放视频图像，监控画面等等•显示屏尺寸：121.76mmX68.49mm•显示分辨率：1920X1080•显示屏块数：2X2四、实施计划我公司就项目的实施制定了详细的计划，专门成立了项目小组，由公司总工程师担任组长。
做到每一步都有专人负责，每一步有周密的安排。
保证系统在合同签定日后安全、准时、高质量、高水平的投入使用。
本计划的实施从合同签定之日起到15个工作日后交付使用截止.其中主要可分为两个阶段。
从合同签定之日起到3天是我公司设计、采购、生产、组装调试阶段。
接着是我公司进行运输、安装。
最后是我公司完成系统现场的安装、调试、试运行。
在第一阶段及第二阶段我公司制定了详细的工程实施方案，从设计、采购、生产到最后的交付使用每一步都有具体负责人员，以确保每一步的工程质量。
引言概述：大屏幕系统设计方案是一个技术性较高的项目，它可以应用于各种场景，如会议室、智能城市、控制中心等。
本文将详细介绍大屏幕系统的设计原则、硬件配置、图像处理、拓展性以及系统管理等方面。
正文内容：一、设计原则1.合理性：大屏幕系统的设计应该符合实际需求，并具备稳定性、可靠性和可维护性。
2.人性化：系统的界面设计应简洁明了，易于操作，并能提供个性化配置选项。
3.集约化：系统应具备高效利用资源的能力，如支持多屏幕拼接、多任务分屏等功能。
4.协同性：系统应能与其他设备和软件进行协同工作，实现数据共享和远程控制等功能。
5.安全性：系统的设计应考虑安全因素，如数据加密、用户身份验证等。
二、硬件配置1.显示屏：根据需求选择适合的显示屏，如液晶、LED等，考虑分辨率、亮度、色彩准确度等因素。
2.处理器：选择高性能的处理器，能够满足图像处理和多任务分屏的要求。
3.图像处理器：选择专业的图像处理器，能够实现图像的缩放、旋转、混合等功能。
4.音频设备：考虑音频输出和输入的需求，选择适当的音箱、麦克风等设备。
5.扩展接口：系统应具备多种接口，如HDMI、VGA、USB等，以便连接其他设备和扩展功能。
三、图像处理1.图像采集：选择高质量的摄像头或其他采集设备，能够实时采集高分辨率的图像。
2.图像传输：选择合适的传输方式，如有线或无线，以保证图像的稳定传输。
3.图像解码：考虑使用高效的图像编码和解码算法，以减少图像传输延迟。
4.图像处理算法：根据实际需求，选择适当的图像处理算法，如边缘检测、图像增强等。
5.图像显示：通过调整亮度、对比度等参数，使显示效果更加清晰、逼真。
四、拓展性1.系统扩展：系统应具备良好的拓展性，能够连接多个显示屏和其他外设，实现大规模的信息展示。
2.数据接入：支持不同数据源的接入，如网络摄像头、电脑、方式等，实现多种输入方式。
3.系统互联：与其他系统进行数据交互，如与监控系统、电子白板等实现互联互通。
指挥中心液晶大屏幕显示系统建设方案经过对液晶拼接幕墙的建设目标、使用要求和物理环境情况的了解，我们设计了这套液晶拼接幕墙系统方案。
本系统将国际最卓越的高清晰度数码显示技术、投影墙拼接技术、多屏图像处理技术、多路信号切换技术、集中控制技术等的应用集合为一体，使整套系统成为一个拥有高亮度、高清晰度、高智能化控制、操作方法最先进的大屏幕显示系统。
1.1、液晶拼接幕墙系统组成控制室液晶拼接幕墙由纵向8列，横向3行组成，全部采用三星46’DID TFT LCD单元组成，拼接成大屏幕显示墙，并配以拼接控制子系统。
液晶拼接幕墙系统组成：1）46’8⨯3投影拼墙墙体46’单屏尺寸为: 1026mm(宽) ⨯ 580mm (高)46’8x3 液晶拼接幕墙全屏显示尺寸为： 1026 mm X 8 (宽) X 580 mm X 3 (高) = 8208mm (宽) X 1740 mm (高)2）多屏拼接控制器3）大屏幕应用管理系统（软件）4) DVI传输线缆液晶拼接系统系统结构图1.2、系统主要技术指标大屏幕显示系统的主要指标如下：➢液晶显示单元尺寸单屏显示面积为1026mmX580mm，总的显示面积为4104mmX1740mm➢显示通道数量24路，24块46寸液晶显示单元拼接成一幅超大的完整图像。
➢计算机显示通道数同时显示多路路实时的计算机图像。
➢复合视频显示通道数同时显示多路实时的计算机图像。
➢系统能确保24 小时连续运行，系统操作简单，维护方便，使用寿命长；➢整个投影屏幕具有高分辨率、高亮度、高清晰度和对比度范围宽等特点，色彩还原真实，图像失真小，亮度均匀一致，显示清晰，单屏周边无眩光。
完全能在室内正常的办公环境下能显示清晰明亮的图形、图像效果；➢支持多屏图像拼接，画面可整屏显示，也可分屏显示，全屏范围内显示无非线性失真效果，整个屏幕亮度均匀，无暗角或亮角等现象，画面稳定无闪烁，画面能够自由缩放、移动、漫游，不受物理拼缝的限制；➢采用软件控制窗口的拼接与分割，屏与屏之间的拼缝不影响汉字和图像的正确显示；➢网络环境下计算机的各种应用程序的窗口可以在投影屏上任意开窗口显示，自由的跨屏移动、打开、改变大小；➢网络视频图像、网络RGB 信号、模拟视频、RGB 信号可以开窗方式显示，窗口可任意缩放、漫游、拖拽、切换显示具备图像漫游、缩放等显示功能，画面的移动且不以屏为界；1.3、系统设备功能及技术参数大屏幕显示系统硬件设备包括：46寸液晶拼接幕墙、拼接控制器,VGA16*8信号切换矩阵。
液晶大屏幕监控中心设计方案重庆XX智能交通通讯服务有限公司目录第一章设计方案总述 (4)1、前言 (4)2、技术方案概述 (4)2.1、整套液晶拼接墙实现的功能 (4)2.2、整套液晶拼接墙先进性、实用性、可靠性、扩展性 (4)3、设计依据 (5)第二章系统规格与组成 (7)1、系统规格 (7)2、系统组成 (7)2.1、整套大屏幕显示系统主要由以下几部分组成 (7)2.2、大屏幕结构图 (8)3、大屏幕显示模式 (8)4、效果图 (9)第三章系统设备简介 (10)1、46寸窄边液晶拼接屏 (10)1.1、DN LE TM数码自然影像技术 (10)1.2、超高对比度 (11)1.3、高亮度 (11)1.4、8MS极速响应时间 (11)1.5、超宽视角 (11)1.6、MDC多媒体演示控制 (12)1.7、TRD1046S2拼接屏主要参数： (12)2、TMX-VIDEO8X8矩阵 (13)2.1、TMX-VIDEO8X8矩阵概述 (13)2.2、TMX-VIDEO8X8矩阵特点 (13)2.3、TMX-VIDEO8X8矩阵参数 (13)3、TMX-VGA4X8矩阵 (14)3.1、VGA矩阵切换器产品特点 (14)3.2TMX-VGA4X16矩阵参数 (15)4、TMX-VGA1X2分配器 (16)4.1、TMX-VGA1X2分配器特点 (16)4.2、TMX-VGA1X2分配器参数 (16)第四章设备安装和验收 (17)1、设备安装 (17)2、环境要求 (17)3、工程实施 (19)4、安装调试 (19)5、分工界面 (19)6、交货期和安装调试期 (21)7、系统验收及测试验收 (21)第五章售后服务及技术培训 (22)1、售后服务 (22)1.1、现场服务 (22)1.2、试运行期间的技术服务 (22)1.3、保质期内的技术服务 (22)1.4、保证期后的技术服务 (22)1.5、系统改造及升级 (22)2、技术培训 (23)第六章部分工程业绩及图片 (24)1、工程业绩（部分） (24)2、案例图片 (24)第一章设计方案总述1、前言随着液晶显示技术、嵌入式硬件拼接技术、多屏图像处理技术、信号切换技术等大屏幕幕墙相关技术的发展，新型拼接幕墙在工程应用的终端大屏幕显示设备中得到迅速普及，特别是嵌入式液晶拼接幕墙，虽推出市场的时间不长，但受到了广泛欢迎。
监控系统大屏解决方案监控系统大屏解决方案随着社会的发展和科技的进步，监控系统在各个领域得到了广泛应用，对于提高安全性和生产效率起到了重要作用。
而监控系统大屏解决方案则是实现高效监控的重要手段之一。
监控系统大屏解决方案的主要目标是提供更加直观、全面、实时的监控信息，以便更好地保障安全和优化管理。
在实现这一目标的过程中，需要考虑以下关键因素：1、确定大屏需求：首先需要明确监控系统的需求，包括需要监控的区域、监控设备的数量和类型、数据存储和分析等。
2、选择合适的大屏产品：根据需求选择合适的大屏产品，如LED大屏、液晶大屏、拼接屏等。
需要考虑到产品的分辨率、亮度、色彩还原度、耐用性和稳定性等因素。
3、确定大屏尺寸和布局：根据实际需要确定大屏的尺寸和布局，以充分展示监控信息。
同时需要考虑安装位置、视角和光线等因素。
4、确定网络架构：监控系统的数据传输需要稳定可靠的网络架构支持，需要考虑网络拓扑、传输速率、数据存储和备份等因素。
5、确定监控软件：监控系统的数据展示需要稳定的监控软件支持，需要考虑到软件的界面设计、操作便利性、数据分析和处理等功能。
在实现监控系统大屏解决方案的过程中，可以采用以下步骤：1、需求分析：明确监控系统的需求和目标，确定大屏的类型和尺寸。
2、产品选择：根据需求选择合适的大屏产品，比较不同产品的优缺点，选择性价比高的产品。
3、工程设计：根据需求和产品特点，设计大屏的布局、安装位置、视角和光线等因素，同时设计网络架构和监控软件。
4、工程实施：根据设计方案进行工程实施，包括设备的安装、调试和测试等。
5、培训和维护：对使用人员进行培训，使其熟练掌握监控系统的操作和维护方法。
同时提供售后服务和技术支持。
监控系统大屏解决方案的应用场景广泛，包括公共安全、交通管理、能源监控、商业监控等领域。
在实际应用中，需要根据具体需求选择合适的大屏产品和技术方案，以达到高效监控的目标。
总之，监控系统大屏解决方案是实现高效监控的重要手段之一，需要考虑多方面因素和技术实现步骤。
安防监控⼤屏系统设计⽂档安防监控⼤屏显⽰系统设计⽂档第1章系统概述 (1)1.1项⽬概述 (1)1.2设计⽬标 (1)1.3系统组成 (1)第2章详细设计 (3)2.1 系统结构 (3)2.2 系统组成（以⼀套4*5⼤屏为例） (3)2.3 系统功能 (3)第3章产品介绍 (9)3.1 DS-D2046NL (9)3.1.1产品简介 (9)3.1.2功能特性 (9)3.1.3物理接⼝ (10)3.1.4技术参数 (10)3.2 DS-D1080DL (11)3.2.1 产品简介 (11)3.2.2 功能特性 (11)3.2.3 物理接⼝ (12)3.2.4 技术参数 (13)3.3 CH-DS-B20（暂未确定） (14)3.3.1 产品简介 (14)3.3.2 产品特性 (14)3.3.3 物理接⼝ (14)3.3.4 技术参数 (15)第4章⼈体⼯程学设计 (18)第5章施⼯规范 (20)5.1机房尺⼨要求 (20)5.2空调要求 (21)5.3温湿度要求 (22)5.4灯光要求 (23)5.5⼤屏幕显⽰系统设备维修通道与地⾯要求 (24)5.6承重要求 (24)5.7防尘要求 (24)5.8接地要求 (25)5.9综合布线要求 (25)5.10⼤屏幕墙体安装固定要求 (25)第1章系统概述1.1项⽬概述随着信息技术的快速发展,国家及城市对信息显⽰的要求也越来越⾼，迫切希望借助⽬前最先进的⼤屏幕拼接显⽰技术，将各种监控系统的计算机图⽂信息和视频信号等进⾏集中显⽰，构建⼀个⾼效便捷的视频信息交流平台，满⾜⾃⾝的实时调度、会议、决策及信息反馈等需求。
根据实际的使⽤要求和物理环境，我们设计了⼀套完整的LCD拼墙系统和DLD 投影⽅案，使整套系统成为⼀个拥有⾼亮度、⾼清晰度、⾼智能化控制的液晶⼤屏幕显⽰系统。
整套系统的硬件、软件设计上已充分考虑到系统的安全性、可靠性、可维护性和可扩展性，存储和处理能⼒满⾜远期扩展的要求。
生产安全监控中心解决方案目录目录 (2)第1章概述 (5)第2章需求分析 (6)2.1项目概况 (6)2.2功能需求 (6)第3章设计原则与依据 (8)3.1设计原则 (8)3.2设计依据 (9)第4章系统总体设计 (11)4.1系统图拓扑图 (13)4.2系统架构说明 (15)4.3系统技术指标 (16)第5章网络传输设计 (17)5.1传输设计原则 (17)5.2传输介质选择 (18)5.3网络层次设计 (19)5.3.1 接入层设计 (19)5.3.2 核心层设计 (19)第6章安防控制中心 (21)6.1电视墙设计 (21)6.1.1 显示设计 (21)6.1.2 解码设计 (21)6.1.3 功能详述 (22)6.1.4 功能图示 (24)6.1.5 设计效果图（拼接屏LED会标仅供参考） (31)6.2集中管理平台（4200） (36)6.2.1 监控中心管理方式 (36)6.2.2 iVMS-4200整体性能 (36)6.2.3 iVMS-4200应用部署 (40)6.3中心管理平台 (40)6.3.1 监控中心管理方式 (40)6.3.2 平台组成 (41)6.3.3 平台服务器部署 (45)6.3.4 工作站 (45)6.3.5 机柜空间及耗电量 (46)第7章软件平台设计 (47)7.1软件平台概述 (47)7.2软件架构设计 (48)7.3软件平台功能介绍 (49)7.3.1 管理功能 (49)7.3.2 应用功能 (53)第8章系统技术指标 (60)8.1传输设备选型 (60)8.1.1 华为S5700-28C-EI-24S核心交换机 (60)8.1.2 华为S5700-28P-LI-AC 24口接入交换机 (63)8.2解码设备选型 (67)8.2.1 视频综合平台主机箱DS-B10-S05-A (67)8.2.1 视频综合平台输入业务板 (69)8.2.2 视频综合平台输出业务板 (70)8.3显示设备选型 (70)8.3.1 46寸超窄边低亮LED大屏DS-D2046NL-B (70)第9章系统报价清单 (73)第1章概述安全生产标志着企业的质量，保障生命财产安全。
液晶大屏幕监控中心设计方案重庆索美智能交通通讯服务有限公司目录第一章设计方案总述1、前言随着液晶显示技术、嵌入式硬件拼接技术、多屏图像处理技术、信号切换技术等大屏幕幕墙相关技术的发展，新型拼接幕墙在工程应用的终端大屏幕显示设备中得到迅速普及，特别是嵌入式液晶拼接幕墙，虽推出市场的时间不长，但受到了广泛欢迎。
液晶拼接幕墙作为平安城市指挥中心、铁路（地铁）、港口、码头监视系统、智能交通管理监控中心、国防或军事监视系统、电力调度监控系统、大型厂矿监控系统、金融管理监控系统、电视台或大型演播中心监视幕墙、大型演出场所背景幕墙、视频会议等信息汇集、处理的关键显示设备，具有将各类计算机模拟/数字信号、复合视频信号、色差信号等在大屏幕上显示，并实现信号的切换、叠加、组合等功能。
2、技术方案概述本技术方案提供的液晶拼接幕墙显示系统是根据用户需求专门设计的。
它采用的是46寸超窄边框LCD拼接屏，VGA矩阵等组成整个拼接幕墙显示系统，实现了多路视频信号和VGA信号的统一处理，解决了VGA信号输入和视频信号在显示墙同时叠加显示难的问题。
形成一个拥有高亮度、高清晰度、低功耗、高寿命，先进的液晶拼接幕墙显示系统。
、整套液晶拼接墙实现的功能本技术方案提供的液晶拼接幕墙显示系统能够实现如下功能：①整个大屏能够显示各路视频信号，随时掌握前方监控点发生的问题，及时进行预防、处理。
②整套大屏系统可以同时支持多路视频信号和VGA信号输入，同时用户可在大屏上打开多个活动窗口，支持单屏、整屏。
、整套液晶拼接墙先进性、实用性、可靠性、扩展性①成功的应用性：系统设计时采用的产品和系统，是经过了一定时间市场考验的成熟产品，在国内有成功的应用案例。
②合理的配置性：系统设计时，对需要实现的功能进行合理的配置。
③良好的操作性：系统整套大屏系统均为同一厂家的产品，操作人员在使用过程中始终接触的是一家公司的软硬件系统，利于操作人员的操作。
④系统运行可靠：采用三星公司DID技术的液晶屏幕，该技术已经广泛在工业和民用中使用，整个屏幕安全可靠。
⑤即使的维护：设有配件和相应的技术售后服务人员，随时解决用户的问题。
⑥可扩展性：系统有增加新设备和新功能的能力，软件只需进行简单的扩容就可以满足要求，不必更改源程序；硬件只需相应增加。
使系统跟得上时代的发展需求。
图形控制器是采用开放式模块化结构，只要增加相应板卡，就可实现扩充功能。
3、设计依据本设计按下列标准及文件作为参考依据：（1）《民用建筑电气设计规范》（GJ/T16－92）（2）《电子计算机机房设计规范》（GB50174－93）（3）《电气设备用图形符号》（GB／T5465－1996）（4）《电气装置安装工程接地装置、施工及验收规范》（GB／T50169）（5）《以太网通讯标准》（）（6）《电气装置安装工程施工及验收规范》（GBF232-92）（7）计量单位采用公制单位（8）《视听、视频和电视系统中设备互连的优选配接值》GB/T15859-1995（9）《建筑设计防火规范》 GBJ16-37（10）《信息技术设备包括电气设备的安全》GB4943-95（11）X-Window，X11协议（5）、《远动终端通用技术条件》(GB/T13729—92)。
（12）《计算机场地技术条件》 (GB2887—89)。
（13）EIA/TIA568EIA/TIA569EIA/TIA-TSB36/40；（14） 10BASE-T；（15） Token Ring；（16）工业标准及国际商务建筑布线标准；（17）ISO/IEC JTCI/SC25/VVG3; XT005-95《通信局(站)电源系统总技术要求》(暂行规定)中有关集中监控的内容；（18）电网综[1997]472号文《通信电源、机房空调集中监控管理系统(暂行规定)》。
（19）BG6510-85《30MHZ~1GHZ声音和电视信号的电缆分配系统》；（20）GB 84《通信网技术标准汇编》 [.]；（21）工业企业通信设计规范；（22）GA/T75-1994 安全防范工程程序与要求；（22）GA/T74-1994 安全防范系统通用图形符号；（23）GA/T70-94 安全防范工程费用概预算编制办法；（24）GB50198-1994 民用闭路监控电视系统工程技术规范；（25）GY/T106-1999 有线电视广播系统技术规范；（26）GB50200-1994 有线电视系统工程技术规范；（27）Lucent SYSTEM结构化布线系统设计总则；（28）建筑与建筑群综合布线工程设计规范；（29）建筑与建筑群综合布线工程施工安装规范。
（30）GB 50252-94《工业安装工程质量检验评定统一标准》 [.]第二章系统规格与组成1、系统规格根据客户房间大小（高：2700mm,宽：5400mm），本作为客户节约资金的思路，本套大屏拼接电视墙大屏幕采用长3米，高1.2米的设计，我们向用户推荐TRIOLION公司的46寸窄边框DID专业数字液晶拼接单元，横向2行，纵向3列，拼接成大屏幕显示墙，规格如下：单屏尺寸： 1048mm X 601mm电视墙尺寸： 1048mm X 3 X 601mm X 2单屏分辨率： 1366 X 768全墙分辨率：（1366 X 3）X （768 X 2）如图所示：2、系统组成、整套大屏幕显示系统主要由以下几部分组成（1）TRD46S2 46寸窄边液晶拼接显示屏 6套（2）控制软件 1套（3) 线缆及支架 6套（4）TMX-VGA4 X 8矩阵 1台（5）视频矩阵TMX-VIDEO8 X 8 1台（6）TMX-VGA1X2分配器4台、大屏幕结构图3、大屏幕显示模式本套系统可实现多种显示模式：①6块屏各显示一路VGA，如图所示：②6块屏VGA图像任意组合。
如图所示：4、效果图第三章系统设备简介1、46寸窄边液晶拼接屏1TRIOLION公司引进三星独创的DID（Digital Information Display）面板技术，开发出具有特设的液晶拼接屏。
DID面板的革命性突破在于超高亮度、超高对比度、超耐用性以及超窄边应用，解决了液晶显示应用于公共显示和数字广告标牌的技术障碍。
一般来说，电视或电脑所用液晶屏的亮度只有250~300cd/m2，采用DID面板的液晶屏幕亮度则高达1500 cd/m2，对比度高达10000:1，比传统电脑或电视液晶屏要高出一倍，是一般背投的三倍。
因此，采用DID面板的专业液晶显示器即使是在户外的强光照射下也清晰可见。
46寸液晶拼接屏具有以下特点。
、DNleTM数码自然影像技术借助积极的研发和30多年的经验，三星终于获得了可以创建生动画面、精致细节和高对比度自然影响的专有技术- DNleTM，其具有以下特性：3D动态优化消除噪波3D动态优化的作用是画质改善和降噪。
无论是动态或是静态画面，均能保证画面清晰明丽。
普通技术DNle TM技术色彩优化展现自然色调对于每一个画面和场景，色彩优化功能均分别计算红、绿、蓝三原色的饱和度，并确定其亮度标准，画面整体亮度被完好保存，屏幕呈现出逼真、自然的画面。
普通技术DNle TM技术对比度增强强化明暗对比DNle TM技术解决了普通技术在增强对比度时将干扰信号和闪烁也同时放大的问题，它把对比度分为百万个标准，对任何信号均能普通技术DNle TM技术自动匹配最合适的对比度。
细节表现增强消除锯齿边缘DNle TM能自动分析并有选择性的增强需要增强的细节，同时能有效地消除可能影响画质的细微噪波和干扰，展现出的画面生动逼真，栩栩如生。
普通技术DNle TM技术、超高对比度超高对比度三星液晶显示器都具有1000/1200：1的超高对比度，这将大大增强色彩表现力，从而保证画面层次的理想呈现，创造引人注目的靓丽画质。
普通技术 三星1200：1、高亮度高亮度提供700cd/m2的超高亮度，保证了画面的清晰明亮，即使远距离观看也可以感受到鲜明亮丽的色彩。
普通技术 三星1200：1、8ms 极速响应时间8ms 极速响应时间8ms 极速响应时间有效的消除了画面的拖尾现象，使得动画更加流畅。
尤其是在显示动态视频，WEB 及3D 动画显示的时候，画面表现更加出众。
普通技术 三星8ms、超宽视角超宽视角无论从上下左右哪个角度观看，三星的宽视角解决方案都能让您看到清晰的高质量图像。
普通技术 S-PVA、MDC 多媒体演示控制借助内置的RS232C 接口，一台计算机可以控制多台显示器。
只需要按照三星提供的MDC 软件，选择要控制的设备，然后单击相应的显示功能，就可以实现多重控制。
、TRD1046S2拼接屏主要参数：2、、TMX-VIDEO8X8矩阵概述TMX-VIDEO系列矩阵切换器是对VIDEO进行切换和分配的切换设备，它可同时将多路VIDEO输入信号分别切换到任何一个或多个输出通道。
该设备具有断电现场保护功能，能保存设备关机前的工作状态，具备与计算机联机使用的RS-232通讯接口，并提供通讯协议和演示程序，方便联机使用。
本产品广泛应用于需要切换和选择VIDEO信号的各类场合，如：广播电视、大屏幕投影电视、电化教育、电视电话会议、多媒体会议室等。
、TMX-VIDEO8X8矩阵特点①TRIOLION纯视频矩阵切换器专门用于视频信号进行切换和分配，可将多路信号从输入通道切换输送到输出通道中的任一通道上并且输出通道间彼此独立。
②TRIOLION视频矩阵切换器带有断电现场保护、场逆程切换等功能，具备与计算机联机使用的RS-232通讯接口。
③视频矩阵切换器采用新型的LCD面板显示和轻触式按键确保状态显示更加直观，更加合理，设备操作更加简便、TMX-VIDEO8X8矩阵参数3、、VGA矩阵切换器产品特点TMX-VGA系列矩阵切换器是对VGA或HDTV信号进行切换和分配的切换设备，它可同时将多路VGA输入信号分别切换到任何一个或多个输出通道。
该设备具有断电现场保护功能，能保存设备关机前的工作状态，具备与计算机联机使用的RS-232通讯接口，并提供通讯协议和演示程序，方便联机使用。
本产品广泛应用于需要切换和选择VGA信号的各类场合，如：广播电视、大屏幕投影电视、电化教育、电视电话会议、多媒体会议室等。
主要参数如下：①支持格式：VGA(SVGA、XGA、SXGA、VXGA)、RGBHV、RGBS、RGsB、RsGsBs或HDTV 等②网络通信端口，可于其他 TRIOLION 切换器、处理接口设备实现无缝切换和拼接③带RS-232接口，并提供通讯协议。
可编程宏指令切换功能，可快速回调常用的切换组合及场景④带宽为250MHz（-3dB）⑤控制方式：前面板按键、计算机RS232（RS485）、红外遥控、网络控制⑥带断电现场保护功能⑦19英寸标准机箱，提供 D15 接口方式⑧分辨率：支持640*480，800*600，1024*768，1280*1024，1600*1200、TMX-VGA4X16矩阵参数4、TMX-VGA1X2分配器特点①TMX-VGA1X2采用高带宽分配芯片，成品实际带宽260MHz；②内置放大器可对信号进行补偿,以弥补长线传输对信号造成的损失；③内置长线驱动、防静电处理功能，可以无损传输1280*1024 －85Hz15米；④分配器1号输出口具有地址传输功能，使您的用显卡作信号源时，可以正确读取显示器信息；⑤内置高性能稳压电源，产品使用更加稳定安全：电源输入电源为：AC/DC：9—24V 、TMX-VGA1X2分配器参数①带宽:260MHz②亮度色度干扰：-50dB@5MHz③微分相位I/0S：<度，④微分增益误差：%, 输入输出接口：HD15PIN（VGA）⑤电源范围：AC/DC：9—24V⑥整机尺寸：125（长）90×（宽）×35（高）mm第四章设备安装和验收1、设备安装①设备安装由我公司派人在买方指定的安装现场进行。
