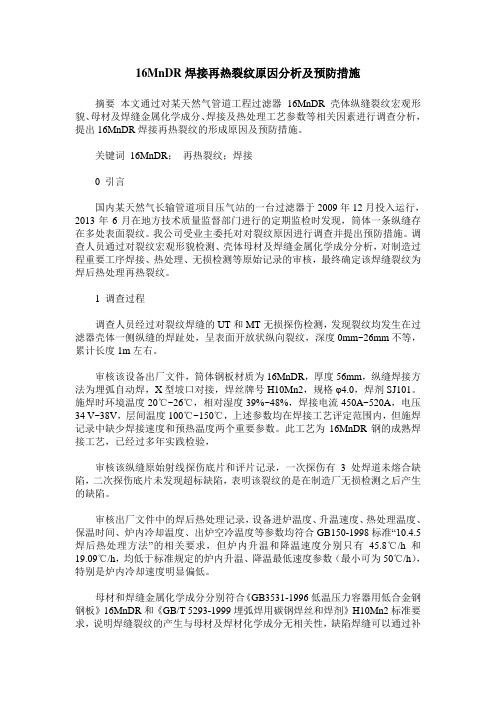

16MnDR焊接再热裂纹原因分析及预防措施摘要本文通过对某天然气管道工程过滤器16MnDR壳体纵缝裂纹宏观形貌、母材及焊缝金属化学成分、焊接及热处理工艺参数等相关因素进行调查分析，提出16MnDR焊接再热裂纹的形成原因及预防措施。

关键词16MnDR；再热裂纹；焊接0 引言国内某天然气长输管道项目压气站的一台过滤器于2009年12月投入运行，2013年6月在地方技术质量监督部门进行的定期监检时发现，筒体一条纵缝存在多处表面裂纹。

我公司受业主委托对对裂纹原因进行调查并提出预防措施。

调查人员通过对裂纹宏观形貌检测、壳体母材及焊缝金属化学成分分析，对制造过程重要工序焊接、热处理、无损检测等原始记录的审核，最终确定该焊缝裂纹为焊后热处理再热裂纹。

1 调查过程调查人员经过对裂纹焊缝的UT和MT无损探伤检测，发现裂纹均发生在过滤器壳体一侧纵缝的焊趾处，呈表面开放状纵向裂纹，深度0mm~26mm不等，累计长度1m左右。

审核该设备出厂文件，筒体钢板材质为16MnDR，厚度56mm，纵缝焊接方法为埋弧自动焊，X型坡口对接，焊丝牌号H10Mn2，规格φ4.0，焊剂SJ101。

施焊时环境温度20℃~26℃，相对湿度39%~48%，焊接电流450A~520A，电压34 V~38V，层间温度100℃~150℃，上述参数均在焊接工艺评定范围内，但施焊记录中缺少焊接速度和预热温度两个重要参数。

此工艺为16MnDR钢的成熟焊接工艺，已经过多年实践检验，审核该纵缝原始射线探伤底片和评片记录，一次探伤有3处焊道未熔合缺陷，二次探伤底片未发现超标缺陷，表明该裂纹的是在制造厂无损检测之后产生的缺陷。

审核出厂文件中的焊后热处理记录，设备进炉温度、升温速度、热处理温度、保温时间、炉内冷却温度、出炉空冷温度等参数均符合GB150-1998标准“10.4.5焊后热处理方法”的相关要求，但炉内升温和降温速度分别只有45.8℃/h和19.09℃/h，均低于标准规定的炉内升温、降温最低速度参数（最小可为50℃/h），特别是炉内冷却速度明显偏低。

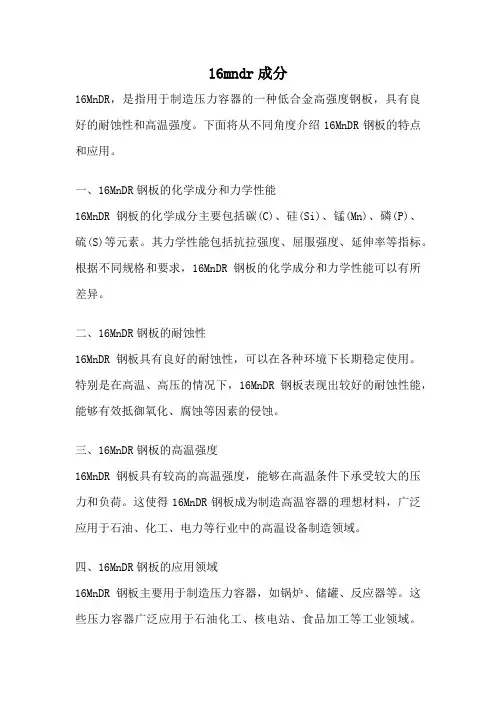

16mndr成分16MnDR，是指用于制造压力容器的一种低合金高强度钢板，具有良好的耐蚀性和高温强度。
