最新WIFI天线设计总结

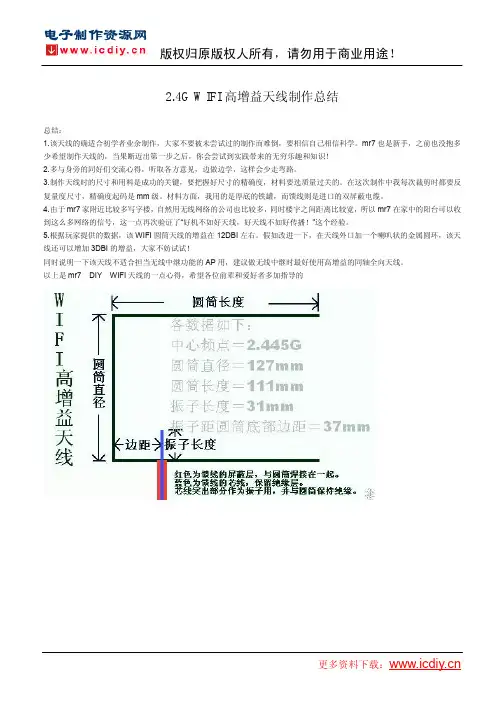

2.4G WIFI高增益天线制作总结
总结：
1.该天线的确适合初学者业余制作，大家不要被未尝试过的制作而难倒，要相信自己相信科学。

mr7也是新手，之前也没抱多少希望制作天线的，当果断迈出第一步之后，你会尝试到实践带来的无穷乐趣和知识！
2.多与身旁的同好们交流心得，听取各方意见，边做边学，这样会少走弯路。

3.制作天线时的尺寸和用料是成功的关键，要把握好尺寸的精确度，材料要选质量过关的。

在这次制作中我每次裁剪时都要反复量度尺寸，精确度起码是mm级。

材料方面，我用的是厚底的铁罐，而馈线则是进口的双屏蔽电缆。

4.由于mr7家附近比较多写字楼，自然用无线网络的公司也比较多，同时楼宇之间距离比较宽，所以mr7在家中的阳台可以收到这么多网络的信号，这一点再次验证了“好机不如好天线，好天线不如好传播！”这个经验。

5.根据玩家提供的数据，该WIFI圆筒天线的增益在12DBI左右。

假如改进一下，在天线外口加一个喇叭状的金属圆环，该天线还可以增加3DBI的增益，大家不妨试试！
同时说明一下该天线不适合担当无线中继功能的AP用，建议做无线中继时最好使用高增益的同轴全向天线。

以上是mr7 DIY WIFI天线的一点心得，希望各位前辈和爱好者多加指导的。

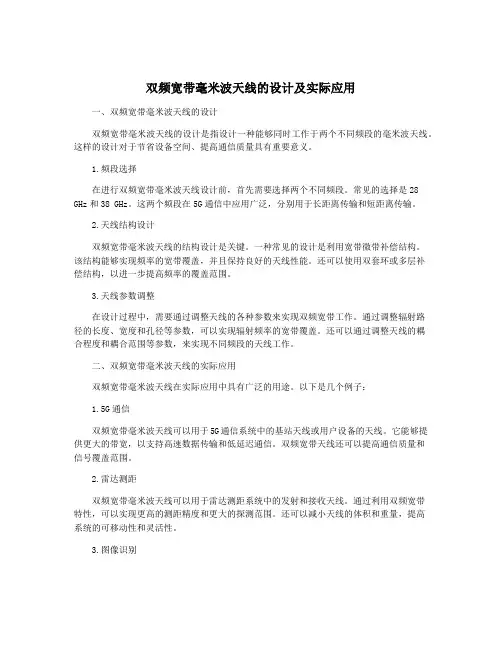

双频宽带毫米波天线的设计及实际应用一、双频宽带毫米波天线的设计双频宽带毫米波天线的设计是指设计一种能够同时工作于两个不同频段的毫米波天线。

这样的设计对于节省设备空间、提高通信质量具有重要意义。

1.频段选择在进行双频宽带毫米波天线设计前，首先需要选择两个不同频段。

常见的选择是28 GHz和38 GHz。

这两个频段在5G通信中应用广泛，分别用于长距离传输和短距离传输。

2.天线结构设计双频宽带毫米波天线的结构设计是关键。

一种常见的设计是利用宽带微带补偿结构。

该结构能够实现频率的宽带覆盖，并且保持良好的天线性能。

还可以使用双套环或多层补偿结构，以进一步提高频率的覆盖范围。

3.天线参数调整在设计过程中，需要通过调整天线的各种参数来实现双频宽带工作。

通过调整辐射路径的长度、宽度和孔径等参数，可以实现辐射频率的宽带覆盖。

还可以通过调整天线的耦合程度和耦合范围等参数，来实现不同频段的天线工作。

二、双频宽带毫米波天线的实际应用双频宽带毫米波天线在实际应用中具有广泛的用途。

以下是几个例子：1.5G通信双频宽带毫米波天线可以用于5G通信系统中的基站天线或用户设备的天线。

它能够提供更大的带宽，以支持高速数据传输和低延迟通信。

双频宽带天线还可以提高通信质量和信号覆盖范围。

2.雷达测距双频宽带毫米波天线可以用于雷达测距系统中的发射和接收天线。

通过利用双频宽带特性，可以实现更高的测距精度和更大的探测范围。

还可以减小天线的体积和重量，提高系统的可移动性和灵活性。

3.图像识别双频宽带毫米波天线可以用于图像识别系统中的天线模块。

通过接收和解析毫米波信号，可以实现对目标物体的准确识别和追踪。

双频宽带天线还可以提供更高的信号传输速率，以支持图像数据的实时处理。

结论：双频宽带毫米波天线的设计及实际应用是实现高速、高质量无线通信的重要一环。

通过选择合适的频段、设计合理的天线结构，并通过优化天线参数，可以实现双频宽带的工作。

在实际应用中，双频宽带毫米波天线可以广泛应用于5G通信、雷达测距、图像识别等领域，为人们提供更快速、更高质量的通信服务。

用于WLAN的双频单极天线的设计摘要无线局域网即WLAN是一架连接通信网与终端设备的桥梁。

随着该项技术的慢慢发展，WLAN在实际的生活以及工作中的应用愈渐普及。

无线局域网对天线有独特的要求是由其自身的特性决定的。

由此，应用于WLAN的天线需具备小型化、宽频带和双频段的特性以及要低剖面且易共形和易集成。

而微带天线的剖面低和易共形等优点几乎囊括了WLAN天线所要达到的这些特性要求，所以其对于无线局域网的实现来说是非常理想的选择。

本文章在对国内和国外相关文献研究的基础上，通过对微带线的学习、分析和仿真及针对WLAN标准的要求，在文中提出了一种用于无线局域网的双频印刷单极天线。

此款天线可以方便地植入到无线通讯设备中，并且有较强的实用性。

该天线是由50 的微带传输线通过耦合馈电的方式对其具有对称性结构的S型贴片馈电。

天线获得阻抗带宽可以覆盖无线局域网2.4GHz/5.2GHz/5.8GHz。

天线的总体尺寸为22mm×49mm，结构紧凑，便于加工，易于集成，适合于无线通讯中的应用。

文中给出了天线的设计及不同参数对天线性能的影响。

关键词：WLAN；S型贴片；单极天线；耦合馈电；双频；小型化AbstractWireless local area networks (WLAN) is a bridge connecting communication network and terminal equipment. With the gradual development of this technology, the application of WLAN in real life and work is becoming more and more popular. Wireless local area networks (WLAN) has unique requirements for antennas, which are determined by its own characteristics. Therefore, the antenna used in WLAN needs to have the characteristics of miniaturization, broadband and dual-band, as well as low profile, easy conformation and integration. However, the advantages of microstrip antenna such as low profile and easy conformal almost include these characteristics of WLAN antenna, so it is an ideal choice for the realization of WLAN.Based on the research of domestic and foreign literatures, this paper proposes a dual-band printed monopole antenna for WLAN by studying, analyzing and simulating microstrip lines and meeting the requirements of WLAN standard. The antenna can be easily implanted into the wireless communication equipment and has strong practicability. The antenna is composed of 50 microstrip transmission lines by means of coupling feed to the symmetry of the structure of the s-shaped tiles feeder. The impedance bandwidth acquired by the antenna can cover 2.4GHz/5.2GHz/5.8GHz of the wireless local area networks. The overall size of the antenna is 22mm×49mm. It has compact structure, easy to process and integrate. It is suitable for wireless communication applications. The design of the antenna and the influence of different parameters on the performance of the antenna are given.Key words: Wireless Local Area Networks; S-type patch; monopole antenna; coupling feed; double frequency;miniaturization目录第1章绪论 (1)1.1 研究背景及意义 (1)1.2 国内外研究现状 (1)1.3 论文主要内容 (3)第2章用于WLAN的双频印刷单极天线基本理论 (4)2.1 微带线馈电及耦合馈电 (4)2.2 微带天线的定义及分类 (4)2.3 单极天线基本参数及有限元数值分析法 (5)2.3.1 单极天线基本参数 (5)2.3.2 有限元数值分析法 (7)2.4 印刷单极天线工作原理 (7)2.5 天线的多频技术 (8)第3章WLAN、双频印刷单极天线的设计与分析 (9)3.1 天线的结构及分析 (9)3.2 天线的仿真设计与分析 (10)3.3 天线的各性能分析 (14)3.4 天线的总结 (16)第4章WLAN、双频印刷单极天线实物制作与分析 (17)4.1 天线的实物制作 (17)4.2 天线的分析 (17)4.3 天线小结 (19)第5章结束语 (20)参考文献 (20)致谢................................................................................................................................................................第1章绪论1.1 研究背景及意义无线局域网(WLAN)是一座把通信网络与终端设备连通的桥梁[1]。

射频天线设计要点在无线通信系统中，射频天线是起到频率转换和增益放大的作用，是整个系统中非常重要的部分。

正确设计和调试射频天线可以显著提高系统的性能和覆盖范围。

以下是一些设计射频天线的关键要点：1. 频率选择：首先要确定射频天线所工作的频率范围，根据频率来选择合适的天线类型，如全向天线、定向天线或者扁平天线等。

2. 天线形状：天线的形状会影响其辐射特性，不同的形状适用于不同的应用场景。

需要根据具体要求选择合适的形状设计天线。

3. 辐射效率：辐射效率是指射频信号通过天线辐射出去的程度，是一个重要指标。

有效地调整天线的结构和参数可以提高辐射效率，提升信号传输质量。

4. 阻抗匹配：射频天线的阻抗匹配是确保天线与传输线之间能够有效传输信号的重要环节。

通过调整天线的匹配网络可以实现阻抗匹配，提高系统的性能。

5. 天线位置：天线的安装位置和方向会直接影响信号的覆盖范围和强度。

需要在设计中考虑好天线的安装位置以及方向，确保信号覆盖范围的均匀性和完整性。

6. 扩展性能：射频天线的设计需要考虑其扩展性能，即能否适应未来技术的发展和系统的升级。

在设计时需要考虑系统的未来发展方向，保证天线的设计能够满足未来需求。

7. 天线测试：设计完射频天线后，需要进行测试验证其性能是否符合要求。

可以通过天线测试仪器检测天线的辐射性能、阻抗匹配等指标，确保天线设计的准确性。

综上所述，射频天线设计是整个无线通信系统中至关重要的一环。

正确设计和调试射频天线可以有效提高系统的性能和覆盖范围，确保信号传输质量。

设计时需要考虑到频率选择、天线形状、辐射效率、阻抗匹配、天线位置、扩展性能和天线测试等关键要点，以确保天线设计的准确性和有效性。

希望以上信息对您有所帮助，如有疑问或需要进一步了解，请随时和我联系。

毕业论文-WIFI天线设计齐齐哈尔大学无线通信(论文)题目 WIFI天线设计专业班级通信工程 084 班学生姓名李敏代兴利陈树家学号 2008132111 2008132117 2008132003指导教师赵岩2011年12月20日I齐齐哈尔大学无线通信摘要在无线网络迅速发展的今天，天线的地位及其应用被人们日益重视。

本文系统的介绍WIFI天线制作方法，理论分析依据，及其制作过程中的技术要求。

本文具体内容包涵WIFI知识， WIFI是种短程无线传输技术。

具体理论分析计算制作WIFI天线形状、尺寸大小及其选用材料，具体制作WIFI天线的过程。

及其测试WIFI天线性能，对比系统自带天线。

包涵制作心得及其制作技巧，此天线原理简单，制作成功率高，是各位无线网络DIY爱好者初级制作首选。

关键词:WIFI天线;无线网络;WIFI天线制作I齐齐哈尔大学无线通信ABSTRACTIn today's rapid development of wireless networks, antenna and its applications is increasing attention on the status of. Method for making this system to introduce WIFI antenna, theoretical analysis based on, and in the process of making technology requirements.Knowledge of specific content in this article include WIFI, WIFI is kind of short range wireless transmission technology. Analysis and calculation of specific theories make WIFI antenna selection of shapes, sizes and materials, the concrete process of making WIFI antenna. And testing WIFI antenna performance, contrast with antenna system. Excuse making experience and production skills, this antenna simple in principle, make a highly successful, are you DIY enthusiasts primary production preferred wireless network.Key words:WIFI antenna; wireless signal; WIFI antenna manufacture II齐齐哈尔大学无线通信目录摘要 ..................................................................... (I)ABSTRACT ........................................................... ...................................................... II 目录 ..................................................................... ................................................... III 第1章引言 .............................................................................................................. 1 第2章概述 ..................................................................... . (2)2.1 WIFI相关简述 ..................................................................... . (2)2.2 WIFI组建方法 ..................................................................... . (4)2.3 WIFI目前的应用 ..................................................................... (5)2.4 WIFI天线制作与测试材料及工具 (6)2.5 本设计方案思路 ..................................................................... (6)2.6 主要技术指标...................................................................... ...................... 7 第3章理论分析 ..................................................................... . (9)3.1 分析天线形状...................................................................... .. (9)3.2 天线尺寸设计...................................................................... ..................... 10 3.3 罐头盒大小设计 ..................................................................... ........................... 11 3.4 导波线路分析...................................................................... .............................. 13 第4章制作与调试 ..................................................................... (15)4.1 整体实物制作...................................................................... (15)4.2 WIFI天线调试 ..................................................................... .. (21)第5章性能测试与对比 ..................................................................... (22)5.1 系统自带天线与WIFI天线性能对比 (22)第6章制作心得 ..................................................................... ................................... 26 第7章结论 ..................................................................... .. (27)III齐齐哈尔大学无线通信第1章引言WIFI全称Wireless Fidelity，又称802.11b标准，是IEEE定义的一个无线网络通信的工业标准(IEEE802.11)。

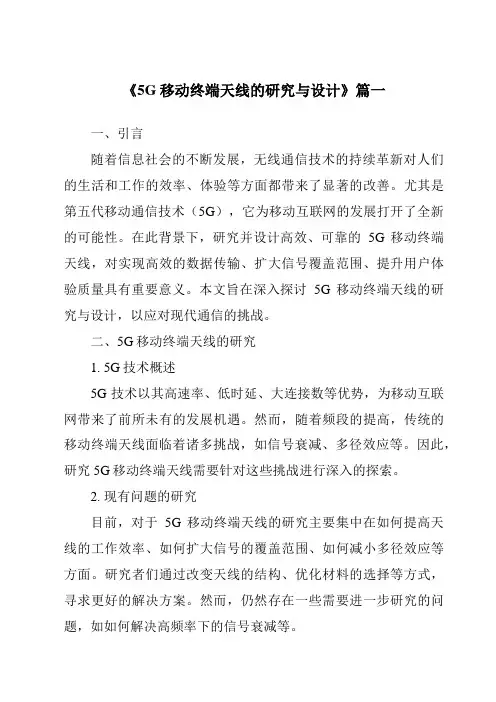

《5G移动终端天线的研究与设计》篇一一、引言随着信息社会的不断发展，无线通信技术的持续革新对人们的生活和工作的效率、体验等方面都带来了显著的改善。

尤其是第五代移动通信技术（5G），它为移动互联网的发展打开了全新的可能性。

在此背景下，研究并设计高效、可靠的5G移动终端天线，对实现高效的数据传输、扩大信号覆盖范围、提升用户体验质量具有重要意义。

本文旨在深入探讨5G移动终端天线的研究与设计，以应对现代通信的挑战。

二、5G移动终端天线的研究1. 5G技术概述5G技术以其高速率、低时延、大连接数等优势，为移动互联网带来了前所未有的发展机遇。

然而，随着频段的提高，传统的移动终端天线面临着诸多挑战，如信号衰减、多径效应等。

因此，研究5G移动终端天线需要针对这些挑战进行深入的探索。

2. 现有问题的研究目前，对于5G移动终端天线的研究主要集中在如何提高天线的工作效率、如何扩大信号的覆盖范围、如何减小多径效应等方面。

研究者们通过改变天线的结构、优化材料的选择等方式，寻求更好的解决方案。

然而，仍然存在一些需要进一步研究的问题，如如何解决高频率下的信号衰减等。

三、5G移动终端天线的设计1. 设计原则在设计5G移动终端天线时，应遵循高效性、可靠性、小型化等原则。

同时，还需要考虑天线的成本、制造工艺等因素。

此外，为了满足不同用户的需求，还需要考虑天线的多样性设计。

2. 设计思路（1）选择合适的频段：针对5G的频段特性，选择合适的频段进行天线设计。

这需要根据具体的应用场景和需求进行选择。

（2）优化天线结构：通过改变天线的结构，如增加天线的高度、改变天线的形状等，以提高天线的效率和性能。

（3）使用新材料：采用新型的材料制作天线，如高导电性的金属材料等，以提高天线的性能和稳定性。

（4）多天线技术：采用多天线技术，如MIMO（多输入多输出）技术等，以提高系统的容量和性能。

四、设计实例以一款智能手机为例，我们可以采用以下设计思路：首先，选择合适的频段进行设计；其次，根据手机的空间布局和用户需求，优化天线的结构；然后，采用高导电性的金属材料制作天线；最后，采用多天线技术提高系统的性能。

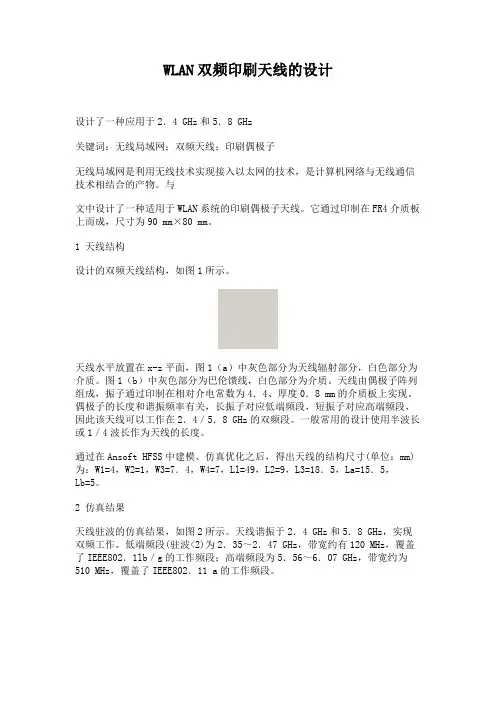

WLAN双频印刷天线的设计设计了一种应用于2．4 GHz和5．8 GHz关键词：无线局域网；双频天线；印刷偶极子无线局域网是利用无线技术实现接入以太网的技术，是计算机网络与无线通信技术相结合的产物。

与文中设计了一种适用于WLAN系统的印刷偶极子天线。

它通过印制在FR4介质板上而成，尺寸为90 mm×80 mm。

1 天线结构设计的双频天线结构，如图1所示。

天线水平放置在x-z平面，图1（a）中灰色部分为天线辐射部分，白色部分为介质。

图1（b）中灰色部分为巴伦馈线，白色部分为介质。

天线由偶极子阵列组成，振子通过印制在相对介电常数为4．4、厚度0．8 mm的介质板上实现。

偶极子的长度和谐振频率有关，长振子对应低端频段，短振子对应高端频段，因此该天线可以工作在2．4／5．8 GHz的双频段。

一般常用的设计使用半波长或1／4波长作为天线的长度。

通过在Ansoft HFSS中建模、仿真优化之后，得出天线的结构尺寸(单位：mm)为：W1=4，W2=1，W3=7．4，W4=7，Ll=49，L2=9，L3=18．5，La=15．5，Lb=5。

2 仿真结果天线驻波的仿真结果，如图2所示。

天线谐振于2．4 GHz和5．8 GHz，实现双频工作。

低端频段(驻波<2)为2．35～2．47 GHz，带宽约有120 MHz，覆盖了IEEE802．1lb／g的工作频段；高端频段为5．56～6．07 GHz，带宽约为510 MHz，覆盖了IEEE802．11 a的工作频段。

该天线的方向图，如图3所示。

由方向图可以看出该天线在y～z平面内的波束具有双指向性，主极化好，交叉极化小。

相比文献中的准八木天线，方向图具有双指向性，可以满足一些对波束指向有要求的应用。

3 结束语文中设计了一种WIAN双频偶极子印刷天线，通过对双频印刷天线的仿真、优化，实现了WLAN标准的工作频段，方向图有一定的指向性，适用于对波束指向有一定要求的应用。

引言概述：天线是无线通信系统中至关重要的组成部分，它的设计直接影响到无线信号的传输效果和通信质量。

本文将介绍天线设计的主要知识点，包括天线的基本原理、天线参数的选择和调试方法、常见的天线类型及其特点、天线设计的局限性以及新兴的天线设计技术。

正文内容：一、天线的基本原理1.1辐射原理1.2辐射功率和效率1.3反射和折射现象1.4天线的辐射场型二、天线参数的选择和调试方法2.1工作频率的选择2.2天线增益的衡量2.3驻波比和输入阻抗的匹配2.4天线方向性的调节方法2.5天线效率的优化三、常见的天线类型及其特点3.1线性天线3.1.1偶极子天线3.1.2螺旋天线3.1.3带状天线3.2矩形天线3.2.1长线天线3.2.2切角天线3.2.3槽天线3.3常用宽带天线3.3.1偶极子带宽天线3.3.2螺旋带宽天线3.3.3钻孔带宽天线四、天线设计的局限性4.1空间限制4.2材料特性4.3多路径效应4.4天线与环境的互动4.5干扰与干扰抑制五、新兴的天线设计技术5.1智能天线设计5.2多天线阵列设计5.3天线与射频芯片的集成设计5.4毫米波天线设计5.5天线在物联网和5G通信中的应用总结：天线设计是无线通信系统中至关重要的一项技术。

本文介绍了天线设计的主要知识点，包括天线的基本原理、天线参数的选择和调试方法、常见的天线类型及其特点、天线设计的局限性以及新兴的天线设计技术。

了解这些知识点有助于工程师更好地设计和优化天线，提高无线通信系统的性能和可靠性。

未来随着无线通信技术的不断发展，天线设计将面临新的挑战和机遇，需不断研究和创新，以满足不断增长的通信需求。

《5G移动终端天线的研究与设计》篇一一、引言随着移动互联网的快速发展，5G技术以其超高的传输速度和低延迟特性正逐渐改变我们的生活方式。

为了实现5G通信的优异性能，移动终端天线的研发成为关键的一环。

本文旨在探讨5G 移动终端天线的研究背景、意义以及设计思路。

二、研究背景与意义随着5G技术的普及，移动终端设备如手机、平板电脑等的需求日益增长。

天线作为移动终端设备的重要组成部分，其性能直接影响到设备的通信质量和用户体验。

因此，研究与设计高性能的5G移动终端天线具有重要价值。

此外，随着人们对通信速度和效率的需求不断提高，如何通过改进天线设计来提高信号质量和覆盖范围，也成为研究的重点。

三、天线基本原理及关键技术3.1 天线基本原理天线是用于发射和接收电磁波的装置，其基本原理是电磁场理论。

在5G通信中，天线需具备较高的增益、较宽的频带和较低的损耗。

3.2 关键技术（1）MIMO技术：多输入多输出技术可以提高信道容量和传输速率，是5G天线的重要技术之一。

（2）波束成形技术：通过调整天线的辐射方向，使信号在特定方向上集中发射，提高信号质量和覆盖范围。

（3）材料技术：采用新型材料如陶瓷、液态金属等，提高天线的性能和耐用性。

四、5G移动终端天线设计4.1 设计要求（1）高效率：天线应具备较高的辐射效率和转换效率。

（2）宽频带：适应5G通信的多个频段。

（3）低损耗：减小信号传输过程中的能量损失。

（4）小型化：满足移动终端设备的空间限制。

4.2 设计方案（1）采用MIMO技术，提高信道容量和传输速率。

（2）结合波束成形技术，优化信号覆盖范围和质素。

（3）选用新型材料，提高天线的性能和耐用性。

（4）采用多层电路板设计，减小天线尺寸。

五、实验与测试通过仿真和实际测试，对所设计天线的性能进行评估。

包括增益、频带宽度、辐射效率、损耗等指标的测试。

同时，对天线的实际使用效果进行评估，如信号接收质量、传输速度等。

六、结果与讨论6.1 结果分析根据实验与测试结果，对所设计天线的性能进行综合评估。

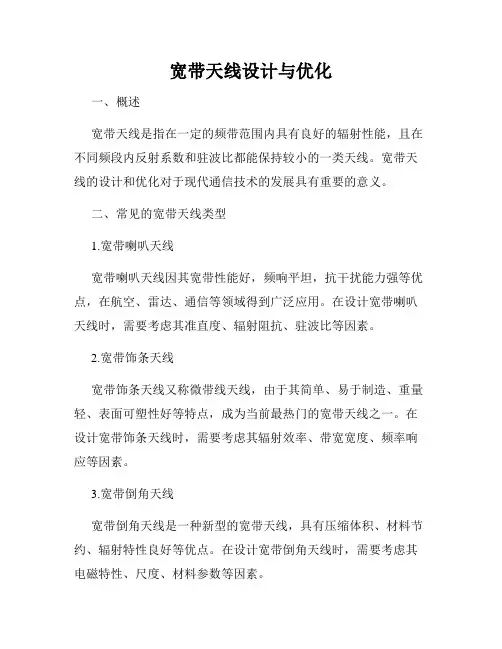

宽带天线设计与优化一、概述宽带天线是指在一定的频带范围内具有良好的辐射性能，且在不同频段内反射系数和驻波比都能保持较小的一类天线。

宽带天线的设计和优化对于现代通信技术的发展具有重要的意义。

二、常见的宽带天线类型1.宽带喇叭天线宽带喇叭天线因其宽带性能好，频响平坦，抗干扰能力强等优点，在航空、雷达、通信等领域得到广泛应用。

在设计宽带喇叭天线时，需要考虑其准直度、辐射阻抗、驻波比等因素。

2.宽带饰条天线宽带饰条天线又称微带线天线，由于其简单、易于制造、重量轻、表面可塑性好等特点，成为当前最热门的宽带天线之一。

在设计宽带饰条天线时，需要考虑其辐射效率、带宽宽度、频率响应等因素。

3.宽带倒角天线宽带倒角天线是一种新型的宽带天线，具有压缩体积、材料节约、辐射特性良好等优点。

在设计宽带倒角天线时，需要考虑其电磁特性、尺度、材料参数等因素。

三、宽带天线的设计优化在设计宽带天线时，需要优化其性能，提高其带宽、方向图、阻抗匹配等。

常见的优化方法包括：1.调整天线结构调整天线结构是一种常见的优化方法，主要包括调整天线的尺寸、形状、材料等。

例如，在宽带喇叭天线中，可以通过改变喇叭的长度、截面、曲率等来优化其性能。

2.使用补偿网络补偿网络是一种用于调整天线阻抗的网络，可以在一定程度上提高天线的带宽。

补偿网络的设计需要根据具体的电路参数和天线特性进行。

3.优化辐射模式优化辐射模式是指通过改变天线模式，以提高其辐射效率。

例如，在宽带饰条天线中，采用多重电偶及相位调整器可以提高天线的辐射效率。

四、宽带天线的应用前景随着无线通信技术的不断发展，宽带天线的应用前景越来越广泛。

宽带天线在移动通信、航空航天、雷达测量、地球观测等领域有着重要的应用。

未来，随着5G技术、物联网等领域的不断发展，宽带天线的应用将会更加广泛。

五、结论宽带天线是一种具有重要意义的天线类型。

在设计和优化宽带天线时，需要考虑其结构、阻抗、频率响应等因素，并采用相应的优化方法进行性能提高。

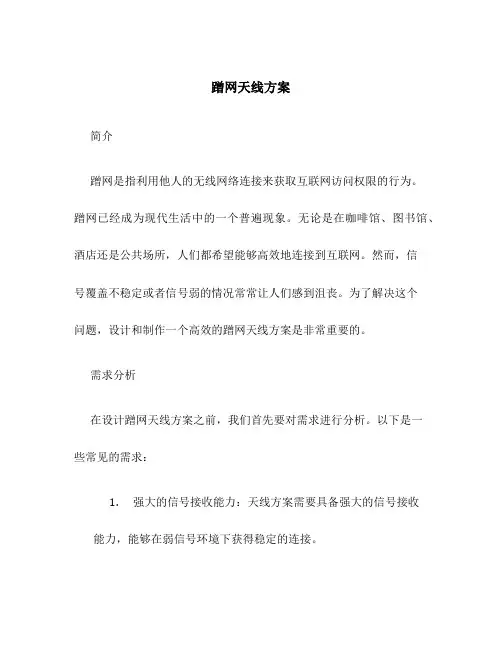

蹭网天线方案简介蹭网是指利用他人的无线网络连接来获取互联网访问权限的行为。

蹭网已经成为现代生活中的一个普遍现象。

无论是在咖啡馆、图书馆、酒店还是公共场所，人们都希望能够高效地连接到互联网。

然而，信号覆盖不稳定或者信号弱的情况常常让人们感到沮丧。

为了解决这个问题，设计和制作一个高效的蹭网天线方案是非常重要的。

需求分析在设计蹭网天线方案之前，我们首先要对需求进行分析。

以下是一些常见的需求：1.强大的信号接收能力：天线方案需要具备强大的信号接收能力，能够在弱信号环境下获得稳定的连接。

2.宽频带支持：天线方案需要支持宽频带，以适应多种信号频率。

3.方向性：方向性天线能够更加准确地接收到目标信号，突破传统天线的限制。

4.紧凑性：天线方案应该尽可能地紧凑，方便携带和安装。

5.成本效益：天线方案应该具备成本效益，价格合理且性能可靠。

设计与实现一种常见的蹭网天线方案是使用方向性天线，这种天线能够准确定位信号源的位置，并且具备较强的信号接收能力。

以下是一种常见的蹭网天线方案的设计与实现。

材料准备在制作蹭网天线时，我们需要以下材料：1.铝箔纸：用于制作天线反射器和接收器。

2.电缆：用于连接天线反射器和接收器。

3.转接头：用于将天线接收器连接到电脑或其他设备。

4.工具：剪刀、胶带、胶水和铅笔。

5.尺子：用于测量和标记天线部件的尺寸。

制作步骤1.准备天线反射器：使用铝箔纸剪出一个较大的长方形，并将其对折成一半。

将对折的一面涂上胶水，并贴在一块硬纸板上。

这将成为我们的天线反射器。

2.制作天线接收器：使用铝箔纸剪出一个长方形，长宽比为1:2。

将这个长方形卷成一个圆柱形，并通过胶水固定。

在卷筒的一端放入一段电缆，用胶带固定，这将成为天线接收器的连接点。

3.连接天线反射器和接收器：在天线反射器上切一个小孔，将天线接收器连接到反射器上的小孔处。

使用胶带或胶水来固定接收器。

4.连接转接头：将电缆的另一端连接到转接头上。

5.测试和优化：将转接头连接到计算机或其他设备上，并测试天线的接收效果。

随着市场竞争的加剧，硬件设备正以集成化的方向发展。

天线也由外置进化内置再进化到嵌入式，我们先来介绍这类应用的天线种类：
⑴ On Board板载式:采用PCB蚀刻一体成型，性能受限，极低成本，应用于蓝牙、WIFI模组集成；
⑵ SMT贴装式:材质有陶瓷、金属片、PCB,性能成本适中，适用于大批量的嵌入式射频模组；
⑶ IPX外接式：使用PCB或FPC+Cable的组合，性能优秀，成本适中，广泛应用于OTT、终端设备；
⑷ External外置类：塑胶棒状天线，高性能，独立性,成本高，应用于终端设备，无须考虑EMC等问题；
温馨提示：由于图片文件较大，请在WIFI环境下阅读。

外置天线大家都很熟知了，我们直接看看三类内置天线需要的空间：
再来总结一下空间要求和性能指标：
以上就是WIFI2.4G的天线设计参考啦！
收藏。

5G技术的新型天线设计随着5G技术的快速发展，对于天线设计提出了更高的要求。

传统的天线设计已经不能满足5G通信的需求，因此新型天线设计成为了研究的热点之一。

在5G技术的背景下，如何设计出更加高效、稳定的天线成为了工程师们亟待解决的问题。

首先，5G技术的新型天线设计需要考虑到多频段覆盖的需求。

由于5G通信系统需要覆盖多个频段，因此天线设计需要具有更加广泛的频段覆盖能力。

传统的单频天线已经无法满足5G通信系统的需求，因此设计多频段覆盖的新型天线成为了重要的研究方向。

通过合理设计，可以实现在不同频段下的高效传输，提高通信质量和覆盖范围。

其次，新型天线设计需要具有更高的增益和方向性。

在5G通信系统中，为了提高通信质量和覆盖范围，天线的增益和方向性成为了设计的重点。

通过优化设计，可以实现更高的增益和更好的方向性，提高信号传输的效率和稳定性。

同时，高增益和方向性的天线设计还可以减小系统的功耗，提高系统的能效比，符合节能环保的发展趋势。

另外，新型天线设计需要考虑到天线的尺寸和形状。

由于5G通信系统需要支持更加复杂的数据传输和处理，因此天线需要具有更加紧凑的设计，以适应系统的发展需求。

通过在天线设计中采用新型的尺寸和形状，可以实现更加紧凑和轻巧的天线结构，减小系统的体积和重量，提高系统的可移植性和便携性。

最后，新型天线设计需要考虑到天线与其他系统组件的集成性。

在5G通信系统中，天线不仅需要具有良好的电磁性能，还需要与其他系统组件进行有效的集成，以实现系统的整体性能优化。

通过合理设计天线与其他系统组件的接口，可以实现更加高效的信号传输和处理，提高系统的综合性能和竞争力。

总的来说，5G技术的新型天线设计是面向未来的重要研究方向，需要不断地进行创新和突破。

只有不断地优化设计，提高性能，才能更好地适应5G通信系统的发展需求，实现通信技术的飞速发展和普及。

相信随着工程师们的共同努力，新型天线设计必将迎来更加美好的未来！。

无线网络覆盖的多射频天线设计策略随着无线通信技术的发展，人们对高速、稳定的无线网络覆盖需求日益增长。

而天线作为无线通信系统的重要组成部分，其设计对于网络性能和覆盖范围起着至关重要的作用。

在多射频环境下，设计高效的天线成为了无线网络覆盖的关键。

本文将探讨无线网络覆盖的多射频天线设计策略。

多射频天线设计的基础在多射频环境下，天线设计需要考虑不同频段的信号传输和接收。

多射频天线设计的基础是充分了解各个频段的特点和要求，确定合适的天线类型和结构。

同时，还需要考虑天线之间的互相干扰问题，以确保整个系统的稳定性和性能。

多射频天线设计的策略1. 频段分离：在多射频环境下，为了避免频段之间的干扰，可以采用频段分离的策略。

即将不同频段的天线分开设计，减少相互干扰的可能性，提高网络覆盖的稳定性和可靠性。

2. 天线结构优化：针对不同频段的要求，设计合适的天线结构。

例如，在高频段可以采用小型化天线结构，以提高传输速率和覆盖范围；在低频段可以采用大型天线结构，以增强信号的穿透能力和覆盖范围。

3. 天线方向性设计：根据不同频段的信号特点和传输需求，设计具有不同方向性的天线。

例如，在覆盖范围较广的频段可以采用全向型天线；在需要增强覆盖深度的频段可以采用定向型天线。

4. 天线阵列技术：采用天线阵列技术可以有效提高多射频天线的覆盖性能。

通过合理布局和控制天线单元之间的相位差，可以实现波束赋形和波束跟踪，提高信号传输的定向性和稳定性。

5. 天线优化控制：利用智能化控制算法和优化技术，对多射频天线进行实时调整和优化。

根据网络负载情况、信号强度和干扰程度等信息，及时调整天线参数，以保证网络覆盖的稳定性和性能。

结语通过合理设计和优化多射频天线，可以有效提高无线网络的覆盖性能和传输速率。

在日益多样化和复杂化的无线环境中，多射频天线设计策略将成为未来无线通信系统发展的重要方向，为人们提供更高效、更稳定的通信服务。

新型WLAN平面倒F双频天线的设计l 引言随着IEEE 802．1la(5．15～5．35 GHz，5．725～5．825 GHz)和IEEE 802．11b／g(2．4～2．48 GHz)标准的提出，无线局域网(WLAN)通信技术得到了迅猛的发展。

与此同时，对WLAN天线的需求也逐步增多。

无论是手机，微型计算机，个人电脑的无线网卡还是各种各样的远程感应设备，都需要体积小、重量轻的小型化天线。

同时，为了适应各种复杂的环境，还要求天线具备良好的全向性能。

平面倒F天线(PIFA)是一种具有水平和垂直两种极化特性的天线，具有小型化、结构紧凑便于内置、加工制作简单、成本低，且后向辐射小、比吸收率(SAR)值低等特点，因而在目前的移动通信系统，尤其是移动终端中被广泛采用。

在PIFA天线贴片上加载缝隙结构可以实现双频或多频功能。

缝隙的形状由传统的矩形槽演变成特性更好的U形，L形，E形等。

在形状多样化的同时，PIFA天线的功能也日益多样化，其中应用于无线局域网的PIFA天线已成为当今研究的热点。

文献提出了一种可以内置在软件狗中的PIFA，应用频段在2．3／5．5GHz，阻抗带宽分别为840 MHz和1 010 MHz，但是天线增益相对较小，在低频部分(1．88～2．75 GHz)为1.3～2．5 dBi，在高频部分(4．89～5．9 GHz)为3．1～4．5 dBi。

文献提出了一种通过加载谐振单元来减少双频自耦合现象的无线局域网天线，但在5．2 GHz的阻抗带宽为310 MHz，相对较窄，不能完全覆盖5．15～5．825 GHz的WLAN频段。

本文提出了一种新型的F形槽双频平面倒F天线，并通过加载阶梯形槽有效增大了天线的阻抗带宽，在蓝牙频段阻抗带宽达到300 MHz(2．21～2．51 GHz)，在无线局域网频段阻抗带宽达到1 070 MHz(4．95～6．02 GHz)，能够完全覆盖IEEE 802．1la和IEEE 802．1lb／g相对应的工作频段。

双频宽带毫米波天线的设计及实际应用一、双频宽带毫米波天线的设计原理1.双频宽带天线双频宽带天线是指在不同频段上具有良好的频率特性的天线，其通过合理的结构设计和优化的参数配置，可以在多个频段上实现高效的发射和接收。

在毫米波通信系统中，由于频谱资源相对丰富，因此双频宽带毫米波天线的设计尤为重要。

2.毫米波天线设计要点在设计双频宽带毫米波天线时，需要考虑以下几个关键要点：（1）频率范围要求：双频宽带毫米波天线需要在两个特定的频段上实现良好的频率特性，因此需要根据实际应用需求确定频率范围。

（2）辐射特性：天线的辐射特性直接影响其在通信系统中的性能表现，因此需要通过优化天线结构和参数配置，实现良好的辐射特性。

（3）结构复杂度：双频宽带毫米波天线的设计需要考虑其结构的复杂度，包括天线的尺寸、形状、材料等因素，需要在保证性能的前提下尽可能简化结构。

3.设计方法针对双频宽带毫米波天线的设计，可以采用多种方法进行优化，包括天线结构的仿真分析、参数优化设计、多天线阵列的组合等手段，以实现双频宽带毫米波天线的理想性能。

1. 通信系统双频宽带毫米波天线在通信系统中具有广泛的应用前景，可以用于5G通信系统中的基站天线、移动通信终端天线、室内分布式天线系统等领域。

其双频宽带的特性，可以满足不同频段的通信需求，为通信系统的性能提升提供了有力支持。

2. 智能交通双频宽带毫米波天线还可以应用于智能交通系统中，用于车载通信设备、车联网系统的通信天线等领域。

通过双频宽带毫米波天线的应用，可以实现车辆与车辆之间、车辆与路侧设施之间的高速、稳定的通信连接，为智能交通系统的发展提供了有力支持。

3. 无人机与机器人在无人机和机器人领域，双频宽带毫米波天线的应用也具有重要意义。

通过双频宽带毫米波天线实现无人机与地面控制站之间的高速、稳定的数据通信，可以实现对无人机的远程控制和实时监控。

双频宽带毫米波天线还可以用于机器人的通信系统中，实现机器人与外部控制设备之间的数据传输，为机器人技术的发展提供了技术支持。

5.8G Wi-Fi 定向天线设计黄克猛摘 要：一种双极化定向高增益阵列，采用空气微带的形式，同时利用电场对消增强端口间的隔离度。

天线单元采用带寄生贴片的微带天线，整个工作频段包含5.15GHz-5.85GHz。

同时采用PCB微带同轴转换器改善馈电的可靠性。

天线整体采用铝合金结构，其整机成本较市场同类产品具有较大的优势。

关键词：1前言现代信息技术的发展以及人们对于高品质生活追求，需要传输信息的媒介需要向高速率发展。

为了满足这种需求现在的wifi 以及移动通信采用了MIMO体制，同时通讯频率逐渐向高频段发展，5.8Gwifi天线的整体性能对wifi整机设备的影响极大。

目前市场上的5.8G定向天线多数采用PCB形式的微带天线，这主要有两个方面的不利点：1、天线的成本较高；2、FR4板材的损耗特性对天线增益具有较大的影响。

为了改善现有产品的缺点，目前已经逐渐采用整体冲压形成的金属振子来替代PCB材质的辐射振子。

通常可以采用铝合金板振子和线路一体化设计并一体冲切成型，此种方式具有较高的产品性价比。

2设计思路如下问题是此类天线在设计中必须考虑的问题：A、合适的铝板厚度，以避免整个馈电线路和振子产生断裂以及变形等风险；B、合理的空气微带片高度，以及合适的馈线阻抗，以保证铝板冲切后馈电线路合理性；C、如何设计保证天线双极化隔离度，以及保证双极化天线的增益；D、馈线和铝板之间如何连接既可以保证可靠性又考虑到整个产品的成本。

经过前期论证最终采用如下的思路：A、振子铝板采用5系列铝合金保证一定的强度以及弹性；B、微带线的特性阻抗采用100欧姆，同时天线单元的特性阻抗也采用100欧姆设计；馈电网络第一级自然合并到50欧姆，同时进行阻抗变换到100欧姆进行第二级功分。

C、为了保证天线极化的隔离度垂直极化二级功分采用反相馈电，一方面可以增强天线的隔离度，另外一方面可以满足在不太考虑天线波束指向的情况下的天线的增益。

D、馈电和铝板间采用PCB进行馈电转接，改变传统的馈电转接和微带线连接方式，传统的方式很容易造成馈线芯线断裂。

WiFi天线设计知多少随着市场竞争的加剧，硬件设备正以集成化的方向发展。

天线也由外置进化内置再进化到嵌入式，我们先来介绍这类应用的天线种类：⑴ On Board板载式:采用PCB蚀刻一体成型，性能受限，极低成本，应用于蓝牙、WIFI模组集成；⑵ SMT贴装式:材质有陶瓷、金属片、PCB,性能成本适中，适用于大批量的嵌入式射频模组；⑶ IPX外接式：使用PCB或FPC+Cable的组合，性能优秀，成本适中，广泛应用于OTT、终端设备；⑷ External外置类：塑胶棒状天线，高性能，独立性,成本高，应用于终端设备，无须考虑EMC等问题；外置天线大家都很熟知了，我们直接看看三类内置天线需要的空间：再来总结一下空间要求和性能指标：以上就是WIFI2.4G的天线设计参考啦！天线最终的目的是要将射频信号辐射到自由空间，这时天线的设计就显得非常重要，但是天线设计很大程度上依赖于所安装平台的特性，另外天线对周围环境很敏感，这些原因导致很多情况下，天线对每个平台都是独一无二的设计。

由于客户对天线设计所考虑的因素不太清楚，这里给出一些我们对便携设备天线设计的一些建议，便于客户更好的设计自己的电路和PCB，增加项目成功的机会。

但是每个项目都有各自的特点，所以还有一些问题需要具体问题具体分析。

WiFi天线对PCB布局布线和结构的要求1.天线的形式及天线位置和馈点尺寸的建议内置天线经常采用的几种形式分别为，分为弹片形式和chip贴片天线和FPC天线。

贴片天线的形式是统一规格的，有固定的尺寸，焊盘的位置和尺寸根据具体规格的天线也是固定的。

另外根据特定型号的天线有相关的天线周围净空的要求和设备尺寸的建议等设计指导意见。

如果采用弹片形式，我们建议客户采用PIFA天线作为WiFi天线的形式，根据我们的经验，PIFA天线成功率和性能都要好一些。

天线RF馈电焊盘应采尺寸为2×3mm，焊盘含周边≥0.8mm的面积下PCB所有层面不布铜。
