手机天线设计_浅谈

手机nfc天线设计原理
手机NFC（Near Field Communication，近距离无线通信）天
线设计的原理是基于电磁场感应的物理原理。

NFC天线是一
种被动元件，承载着手机与其他设备进行通信的功能。

NFC天线一般采用线圈形状的设计，由导线材料制成。

线圈
的形状和尺寸是根据手机外壳的尺寸和材质进行设计的，以确保天线在手机内部空间中的布置。

线圈中的导线通过电流激励，产生一个特定频率的交变电磁场。

当手机与其他支持NFC技术的设备（如另一部手机、NFC标
签等）进行通信时，NFC天线接收到电磁场能量的信号。

这
个能量激励了天线中的导线，产生一个感应电流，从而实现信息的传输。

NFC通信是一种近距离的通信方式，其有效范围一般在几厘
米或更小的距离之内。

这种设计原理使得NFC技术可以被广
泛应用于手机支付、门禁系统、数据传输等领域。

为了提高NFC的性能和稳定性，设计人员需要在电路中加入
合适的驱动电路和匹配网络，以保证天线的输入和输出阻抗匹配，并解决信号衰减和噪声问题。

此外，天线的位置和手机内部的其他组件（如电池、摄像头等）之间的相互干扰也需要被考虑到。

总的来说，手机NFC天线的设计原理是基于电磁场感应技术，
通过导线产生特定频率的交变电磁场，以实现手机与其他设备的近距离无线通信。

一篇手机天线设计的经典文章一篇手机天线设计的经典文章第二类天线天线天线,例如,倒置F 型平面天线天线天线(PIFA,它装在地线上面。

由于这种天线天线使用印刷电路板上面的空间,因而,这类天线天线天线用得最普遍。

混合绝缘体天线天线天线就是把绝缘体天线天线天线和PIFA 结合在一起,它和PIFA 一样,装在接地面的上方时,能够工作(图1。

天线天线的位置电讯产业多年来在长条型手机手机手机上的经验告诉我们:最好还是把天线天线天线安装在手机手机手机的顶部。

这么做的原因是:如果你的手把天线天线天线挡住时,你发会现手机手机手机的性能会迅速下降,而如果天线天线天线装在手机手机手机的顶部,那它几乎就不会被挡住了。

如今,情况已经发生了变化,我们需要用新的思路去设计设计设计新手机手机手机的外型。

通常情况下:现在只有两种类型的手机手机手机——长条型手机手机手机和翻盖型手机手机手机,或者折叠型手机手机手机。

最近,又出现了新型的手机手机手机,比如,滑盖型手机手机手机和旋转型手机手机手机。

旋转型手机手机手机的两个部分可以围绕着一个轴转动。

所有这种由两个部分组成的手机手机手机使问题变得更复杂了:他们都必须在打开和合上两种状态下工作,而这种问题不会出现在长条型手机手机手机上。

从电气的角度讲,这两种状态是不一样的,这就是说,在这两种状态下,手机手机手机的性能都必须符合要求。

天线天线设计设计设计师一直非常关注天线天线天线周围的元器件。

现在的手机手机手机都做很紧凑,因此,像电池和照相机部分常常紧挨着天线天线天线。

相邻的元器件一般在很大程度上是决定产品性能的关键。

对于不同的手机手机手机,它们的影响是不一样的,但是,都会严重地降低天线天线天线的性能。

结果是,在开发过程的后期,设计设计设计师不得不对部分手机手机手机的零部件重新进行设设计。

天线天线会在任何紧挨着天线天线天线的导体里感应电流。

手机手机里的导体分为两种。

第一种是印刷电路板总成,它包括了印刷电路板和它的屏蔽。

手机天线原理手机天线是手机通信中不可或缺的部分，它承担着接收和发送无线信号的重要任务。

手机天线的设计原理和工作机制对于手机通信质量和性能有着至关重要的影响。

本文将从手机天线的原理入手，介绍其结构、工作原理和发展趋势。

手机天线的原理主要包括天线结构、工作频段和辐射特性。

手机天线的结构一般由天线主体和接地部分组成，天线主体一般采用导电材料制成，而接地部分则与手机的金属外壳相连。

手机天线的工作频段一般包括接收频段和发送频段，不同频段对应着不同的通信标准和制式。

手机天线的辐射特性包括辐射方向、辐射功率和辐射效率等，这些特性直接影响着手机的通信性能和电磁辐射水平。

手机天线的工作原理主要是利用天线的共振特性和辐射特性来实现无线信号的传输和接收。

当手机天线处于工作频段时，外界的无线信号会激发天线产生共振现象，从而使天线产生辐射，向外发送或接收无线信号。

手机天线的设计需要考虑到天线的尺寸、形状和材料等因素，以及与手机其他部件的协调性，从而实现良好的通信性能和用户体验。

随着5G技术的逐步普及和应用，手机天线的设计和应用也面临着新的挑战和机遇。

5G通信要求更高的频段和更大的带宽，这对手机天线的设计提出了更高的要求。

未来的手机天线可能会采用更复杂的结构和材料，以实现更高的通信速率和更稳定的通信质量。

同时，智能手机的多频段、多模式和多天线技术也将成为手机天线发展的重要方向。

总之，手机天线作为手机通信中的重要组成部分，其设计原理和工作机制对手机通信质量和性能有着重要的影响。

随着通信技术的不断发展和智能手机的普及，手机天线的设计和应用也在不断创新和改进，以满足用户对通信质量和体验的需求。

希望本文对手机天线的原理有所帮助，谢谢阅读！以上就是手机天线的原理以及相关内容的介绍，希望对您有所帮助，谢谢！。

手机天线技术的创新与优化手机天线是手机通信中至关重要的组成部分，它承担着信号传输的重要功能。

随着科技的不断发展和智能手机的普及，对于手机天线技术的创新与优化变得越发重要。

本文将从手机天线的基本原理、技术创新和优化方法等方面展开论述。

一、手机天线的基本原理手机天线主要承担着接收和发送无线信号的任务，它将无线信号转化为电信号或者将电信号转化为无线信号。

手机天线的基本原理涉及到电磁波传输、频率选择和增益控制等技术。

手机天线的设计要考虑到频段的选择、天线的结构、天线的位置等因素，以确保手机在不同环境下能够获得稳定和高质量的信号。

二、手机天线技术的创新1. 多频段技术随着移动通信技术的发展，手机天线需要支持多个频段的信号传输。

手机天线的创新主要集中在多频段技术的研究与应用上。

通过优化天线的结构和电路设计，可以实现多频段的信号接收和发送，以满足用户在不同频段的通信需求。

2. 多天线技术多天线技术是指在手机中使用多个天线进行信号传输。

多天线技术的创新主要包括多输入多输出（MIMO）技术和波束赋形技术。

MIMO技术可以通过利用多个天线同时传输和接收信号，提高信号的传输速率和网络容量。

波束赋形技术可以通过调整天线的辐射方向和天线的功率分配，提高信号的传输距离和传输稳定性。

3. 小型化技术随着手机外形尺寸的不断减小，手机天线的体积也需要相应缩小。

小型化技术的创新主要包括天线结构的优化和材料的选择。

采用新型材料和微纳加工技术可以使手机天线更加紧凑和高效，减小对手机体积的影响。

三、手机天线技术的优化方法1. 位置优化手机天线的位置对信号的接收和发送有着重要影响。

通过合理选择手机天线的位置，可以减少信号的衰减和干扰。

在手机设计过程中，需要考虑天线与其他电路元件的距离和天线与手机金属外壳的距离。

通过优化天线的位置，可以提高信号的传输质量。

2. 盲区优化手机信号的盲区是指在一些特定的地方无法接收到信号。

通过优化手机天线的设计，可以减少信号的盲区出现。

5G移动通信天线的研究与设计随着信息技术的不断发展，移动通信已经成为人们生活中不可或缺的一部分。

从最初的 1G 模拟通信到如今的 5G 高速通信，每一次技术的变革都带来了巨大的影响。

在 5G 时代，天线作为移动通信系统的关键组成部分，其研究与设计变得尤为重要。

5G 移动通信对天线提出了更高的要求。

与以往的通信技术相比，5G 需要支持更高的频段、更大的带宽、更多的天线端口以及更复杂的波束赋形技术。

这意味着 5G 天线需要具备更高的性能、更小的尺寸、更低的成本以及更好的适应性。

在频段方面，5G 不仅使用了传统的低频段，还引入了毫米波频段。

毫米波频段具有丰富的频谱资源，可以提供极高的传输速率，但同时也带来了巨大的挑战。

由于毫米波信号的传播损耗较大，天线需要具备更高的增益和方向性，以保证信号的有效覆盖。

此外，毫米波天线的尺寸较小，加工精度要求高，这对天线的设计和制造工艺提出了新的要求。

为了满足 5G 移动通信对带宽的需求，天线需要具备宽带特性。

传统的天线设计方法往往难以实现宽频带，因此需要采用新的技术和结构。

例如，多频段天线、宽带匹配网络以及新型的天线辐射单元等技术的应用，可以有效地拓展天线的工作带宽。

在天线端口数量方面，5G 采用了大规模多输入多输出（MIMO）技术，天线端口数量大幅增加。

这要求天线能够实现多个端口之间的良好隔离，以避免信号之间的干扰。

同时，大规模 MIMO 技术需要天线能够灵活地调整波束方向，实现对用户的精准覆盖和跟踪，这就需要采用先进的波束赋形算法和天线阵列设计。

5G 移动通信天线的设计面临着诸多技术难题。

首先是天线的小型化问题。

随着移动设备的轻薄化发展，天线的尺寸受到了严格的限制。

如何在有限的空间内实现高性能的天线是一个亟待解决的问题。

其次是天线的集成化问题。

5G 通信系统需要将天线与射频前端、基带处理等模块集成在一起，以实现系统的小型化和高性能。

这就需要解决天线与其他模块之间的电磁兼容问题，以及优化整个系统的性能。

手机天线设计技术的创新与优化手机天线作为手机通信的重要组成部分，在现代社会的普及和发展中起着至关重要的作用。

随着移动通信技术的进步和需求的增长，手机天线设计技术也在不断地进行创新和优化。

本文将探讨手机天线设计技术的创新与优化，并分析其对手机通信性能的影响。

一、创新与发展随着移动通信技术的不断发展，对手机天线性能的要求也越来越高。

传统的天线设计方式已经不能满足现代通信的需求。

因此，研究人员开始进行手机天线设计技术的创新，以提高通信质量和用户体验。

首先，天线结构方面的创新是关键。

传统的手机天线多采用片状或螺旋状的天线结构，这种设计方式在天线尺寸和性能上存在一定的局限性。

而现代手机天线设计采用了更加复杂的多频段和宽带技术，例如MIMO（Multiple Input Multiple Output）技术，使得手机天线可以同时处理多个信号，提高通信效率和容量。

其次，天线材料方面的创新也是重要的一环。

传统的天线材料多采用金属材料，例如铜或铝，但这些材料具有较高的电导率和较大的电磁波反射率，对天线性能造成一定的负面影响。

目前，研究人员开始采用新型的天线材料，例如导电聚合物和碳纳米管等，这些材料具有较低的电导率和良好的电磁波吸收性能，可有效降低天线的损耗和反射，提高通信质量。

另外，天线布局和尺寸方面的创新也得到了广泛的关注。

传统的手机天线多采用隐藏在手机内部的设计，对信号的接收和传输有一定的限制。

而现代手机天线设计则更加注重天线的外部布局和尺寸的优化，例如在手机背部或边框上设计天线，以增加天线与外界信号的接触面积，提高通信的稳定性和覆盖范围。

二、优化与改进除了技术的创新，手机天线的优化与改进也是提高通信性能的重要手段。

首先，优化天线参数是关键。

不同频段的手机通信需要不同的天线参数，例如天线增益、辐射效率、方向性等。

通过合理调整这些参数，可以使手机天线在各种通信环境下具有较好的性能表现。

其次，优化天线与其他组件的匹配。

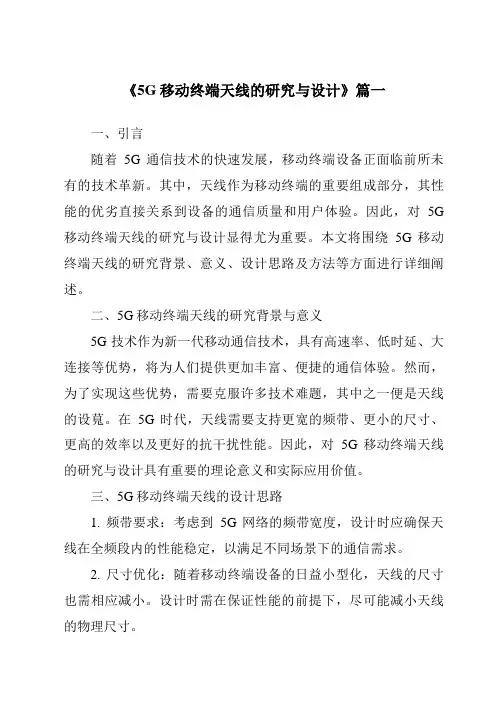

《5G移动终端天线的研究与设计》篇一一、引言随着5G通信技术的快速发展，移动终端设备正面临前所未有的技术革新。

其中，天线作为移动终端的重要组成部分，其性能的优劣直接关系到设备的通信质量和用户体验。

因此，对5G 移动终端天线的研究与设计显得尤为重要。

本文将围绕5G移动终端天线的研究背景、意义、设计思路及方法等方面进行详细阐述。

二、5G移动终端天线的研究背景与意义5G技术作为新一代移动通信技术，具有高速率、低时延、大连接等优势，将为人们提供更加丰富、便捷的通信体验。

然而，为了实现这些优势，需要克服许多技术难题，其中之一便是天线的设萈。

在5G时代，天线需要支持更宽的频带、更小的尺寸、更高的效率以及更好的抗干扰性能。

因此，对5G移动终端天线的研究与设计具有重要的理论意义和实际应用价值。

三、5G移动终端天线的设计思路1. 频带要求：考虑到5G网络的频带宽度，设计时应确保天线在全频段内的性能稳定，以满足不同场景下的通信需求。

2. 尺寸优化：随着移动终端设备的日益小型化，天线的尺寸也需相应减小。

设计时需在保证性能的前提下，尽可能减小天线的物理尺寸。

3. 效率提升：提高天线的辐射效率，降低能耗，提高通信质量。

4. 抗干扰性能：在复杂多变的电磁环境中，天线应具备良好的抗干扰性能，确保通信的稳定性和可靠性。

四、5G移动终端天线的设计方法1. 材料选择：选用具有良好导电性能和机械性能的材料，如合金、陶瓷等，以提高天线的性能和耐用性。

2. 结构设计：根据5G网络的频带特性和移动终端设备的尺寸要求，设计合理的天线结构。

可采用多天线技术、MIMO技术等提高通信质量和传输速率。

3. 仿真分析：利用电磁仿真软件对天线进行仿真分析，优化设计参数，提高天线的性能。

4. 实验验证：通过实验测试天线的性能指标，如增益、辐射效率、抗干扰性能等，确保设计符合要求。

五、5G移动终端天线的应用前景随着5G技术的不断发展和普及，5G移动终端天线将广泛应用于智能手机、可穿戴设备、物联网等领域。

由于手机内置天线对其附近的介质比较敏感，因此，外壳的设计和天线性能有密切关系。

外壳的表面喷涂材料不能含有金属成分，壳体靠近天线的周围不要设计任何金属装饰件或电镀件。

若有需要，应采用非金属工艺实现。

机壳内侧的导电喷涂，应止于距天线20mm处。

对于纯金属的电池后盖，应距天线20mm以上。

如采用单极（monopole）天线，面板禁用金属类壳体及环状金属装饰。

电池（含电连接座）与天线的距离应设计在5mm以上。

二、手机内置天线的分类1.PIFA皮法天线a.天线结构辐射体面积550～600mm2，与PCB主板TOP面的距离（高度）6～7mm。

天线与主板有两个馈电点，一个是天线模块输出，另一个是RF地。

天线的位置在手机顶部。

PIFA皮法天线如按要求设计环境结构，电性能相当优越，包括SAR指标，是内置天线首选方案。

适用于有一定厚度手机产品，折叠、滑盖、旋盖、直板机。

b.主板天线投影区域内有完整的铺地，同时不要天线侧安排元器件，特别是马达、SPEAKER、RECEIVER、FPC排线、LDO等较大金属结构的元件和低频驱动器件。

它们对天线的电性性能有很大的负面影响.c.天线的馈源位置和间距一般建议设计在左上方或右上方；间距在4～5mm之间。

2. PIFA天线的几种结构方式a.支架式天线由塑胶支架和金属片（辐射体）组成。

金属片与塑胶支架采用热熔方式固定。

塑胶常用ABS或PC材料，金属常用铍铜、磷铜、不锈钢片。

也可用FPC，但主板上要加两个PIN，这两项的成本稍高。

b.贴附式直接将金属片（辐射体）贴附在手机背壳上。

固定方式一般用热熔结构。

也有用背胶方式的，由于结构不很稳定，很少采用。

FPC也如此。

手机内置天线设计的通用规则1.通用设计要求手机天线性能与外形大小有密切关系。

通常会使用以物理长度的频率波长制定的规格化电气性长度，一般是将电气性长度为低于1/2波长以下的天线定义为小型天线(以下简称为小型天线)。

小型天线，它的缺点是低效率、窄频宽，为了确保天线的性能，因此天线小型化有一定的极限。

所幸的是天线使用的元件大多是可以创造空间的导体，若与波长比较的话，只要导体具备一定大小，基本上就可以当作小天线使用。

目前手机使用频率大多介于800MHz～2GHz之间，波长相当于150～350mm左右，因此100～200mm的终端尺寸对小型天线非常有利，也就是说只要巧妙应用移动终端的机壳，就可以获得小型、高性能的天线功能。

2.天线选型原则从手机整个性能的角度来考虑，天线设计在尽可能早的参与到设计过程中，因为这可确保所有的电气元件都放在可能的最佳位置上，以最大限度地优化设备的性能。

这意味着设备制造商必须重新估计设备中天线的作用，并在考虑了其它关键元件和成本的前提下明确地得出一个最优的尺寸与性能之比。

手机天线选型规则:有效面积mm2 距主板mm 天线投影下方 天线馈源 天线体积 电性能 SAR皮法 600 7 有地 2 大 很好 低单极 350 4 无地 1 小 好 稍高折叠机 滑盖机 旋盖机 直板机 超薄折叠机 超薄直板机皮法 适用 适用 适用 适用 不适用 不适用单极 不适用 不适用 不适用 适用 适用定制 适用以前天线作为一个电结构元件，长期以来一直是在开发过程硬塞进去的一个元件。

不过，为了避免被看作是“事后诸葛亮”，今天天线正逐步呈现出在设计过程中的中心作用。

随着体积尺寸继续变得越来越小，以及越来越多的连接标准需要在同一个设备中实现，天线制造商承担的在一个引人注目的设备上满足这些挑战的压力将是非常巨大的。

3. 对结构设计的要求3.1 使用尽可能大的空间：对天线性能来说，尺寸越大越好。

GSM(900/1800/1900)三频天线推荐的尺寸是20×40×8mm（PIFA，PCB单侧），或14×40×4mm（Monopole，PCB 双侧）。

浅谈移动通信中的天线移动通信系统是有线与无线的综合体，它是移动网络在其覆盖范围内，通过空中接口（无线）将移动台与基站联系起来，并进而与移动交换机相联系（有线）的一个综合的复合体。

而在移动通信系统中，空间无线信号的发射和接收都是依*移动天线来实现的。

因此，天线对于移动通信网络来说，起着举足轻重的作用，如果天线的选择不好，或者天线的参数设置不当，都会直接影响到整个移动通信网络的运行质量。

尤其在基站数量多，站距小，载频数量多的高话务量地区，天线选择及参数设置是否合适，对移动通信网络的干扰，覆盖率，接通率及全网服务质量有很大影响。

本文将向读者介绍一些有关天线的基本知识，并联系本人实际，谈谈天线在日常维护及网络优化中的作用。

一、天线的几个重要参数介绍1.天线的输入阻抗天线的输入阻抗是天线馈电端输入电压与输入电流的比值。

天线与馈线的连接，最佳情形是天线输入阻抗是纯电阻且等于馈线的特性阻抗，这时馈线终端没有功率反射，馈线上没有驻波，天线的输入阻抗随频率的变化比较平缓。

天线的匹配工作就是消除天线输入阻抗中的电抗分量，使电阻分量尽可能地接近馈线的特性阻抗。

匹配的优劣一般用四个参数来衡量，即反射系数，行波系数，驻波比和回波损耗，四个参数之间有固定的数值关系，使用那一个纯出于习惯。

在我们日常维护中，用的较多的是驻波比和回波损耗。

驻波比：它是行波系数的倒数，其值在1到无穷大之间。

驻波比为1，表示完全匹配；驻波比为无穷大表示全反射，完全失配。

在移动通信系统中，一般要求驻波比小于 1.5。

回波损耗：它是反射系数绝对值的倒数，以分贝值表示。

回波损耗的值在0dB的到无穷大之间，回波损耗越大表示匹配越差，回波损耗越大表示匹配越好。

0表示全反射，无穷大表示完全匹配。

在移动通信系统中，一般要求回波损耗大于14dB。

2.天线的极化方式所谓天线的极化，就是指天线辐射时形成的电场强度方向。

当电场强度方向垂直于地面时，此电波就称为垂直极化波；当电场强度方向平行于地面时，此电波就称为水平极化波。

5G移动终端MIMO天线的设计5G移动终端MIMO天线的设计随着5G技术的迅猛发展，移动网络的速度和覆盖范围有了质的飞跃。

其中，多输入多输出（MIMO）技术是5G网络中的重要组成部分之一。

MIMO技术利用多个天线对同一信号进行传输和接收，以提高数据传输速度和系统容量，并改善网络性能。

本文将介绍5G移动终端MIMO天线的设计原理、应用场景、设计要点和未来发展趋势。

一、设计原理MIMO技术通过在发送端和接收端增加多个天线，将信号分成多个子信道进行传输。

每个天线都可以独立地发送和接收信号，相互之间不会产生干扰。

通过利用空间多样性和信号间的相互干扰，可以大大提高系统的传输速度和可靠性。

二、应用场景MIMO技术广泛应用于移动通信领域，如智能手机、移动路由器和车载通信系统等。

在手机上，MIMO天线可以提供更快的下载和上传速度，使用户可以更方便地享受高清视频、在线游戏和其他多媒体应用。

在路由器上，MIMO技术可以扩大WiFi覆盖范围，提高网络性能和用户体验。

在车载通信系统中，MIMO天线可以提供更强的信号接收能力，提高通话质量和数据传输速度。

三、设计要点1. 多路径信号处理：MIMO技术利用多个天线接收来自不同路径的信号，提高信号的可靠性和传输速度。

在设计MIMO天线时，要考虑天线的相对位置和方向，以最大限度地利用多路径传输的优势。

2. 天线设计：MIMO天线需要满足宽频段和高增益的要求，以适应不同频率的信号传输。

天线的尺寸和形状也需要考虑移动终端的空间限制。

同时，天线之间的互相干扰要尽量减少，可以采用天线阵列设计。

3. 信号处理算法：MIMO技术需要进行信号处理和多用户检测，以提取和解码不同用户的信号。

设计高效的信号处理算法可以提高系统的吞吐量和用户体验。

四、未来发展趋势随着5G技术的不断推进，MIMO技术也在不断发展和完善。

未来的研究重点将集中在以下几个方面：1. Massive MIMO：大规模MIMO技术将利用更多的天线进行传输和接收，提高系统容量和传输速度。
