螺纹分类与尺寸对照表

管螺纹尺寸对照表-管螺纹标准表管螺纹尺寸对照表管螺纹标准表在机械制造、管道连接等领域，管螺纹是一种常用的连接方式。

为了确保连接的准确性和密封性，了解管螺纹的尺寸和标准是至关重要的。

下面为您详细介绍管螺纹尺寸对照表以及相关的标准。

管螺纹主要分为两大类：圆柱管螺纹和圆锥管螺纹。

圆柱管螺纹，常见的有 G 螺纹。

G 螺纹的牙型为三角形，牙型角为55 度。

其尺寸规格通常以公称直径和每英寸的牙数来表示。

比如，G1/2 表示公称直径为 1/2 英寸的圆柱管螺纹，每英寸有 14 牙。

圆锥管螺纹又包括 R 螺纹和 NPT 螺纹等。

R 螺纹是英制密封圆锥管螺纹，牙型角为 55 度。

NPT 螺纹是美制一般密封圆锥管螺纹，牙型角为 60 度。

以常见的 R 螺纹为例，R1/2 表示的是公称直径为 1/2 英寸的圆锥管螺纹。

在实际应用中，圆锥管螺纹的尺寸会随着螺纹的位置而有所变化。

比如，在基准平面上，大径、中径和小径的尺寸都有明确的规定。

下面为您列出一份较为常见的管螺纹尺寸对照表：｜螺纹类型｜公称直径（英寸）｜每英寸牙数｜大径（mm）｜中径（mm）｜小径（mm）｜｜｜｜｜｜｜｜｜ G1/8 ｜ 1/8 ｜ 28 ｜ 9728 ｜ 9147 ｜ 8566 ｜｜ G1/4 ｜ 1/4 ｜ 19 ｜ 13157 ｜ 12301 ｜ 11445 ｜｜ G3/8 ｜ 3/8 ｜ 19 ｜ 16662 ｜ 15806 ｜ 14950 ｜｜ G1/2 ｜ 1/2 ｜ 14 ｜ 20955 ｜ 19793 ｜ 18631 ｜｜ G3/4 ｜ 3/4 ｜ 14 ｜ 26441 ｜ 25279 ｜ 24117 ｜｜ G1 ｜ 1 ｜ 11 ｜ 33249 ｜ 31770 ｜ 30291 ｜｜ R1/8 ｜ 1/8 ｜ 28 ｜ 9728 ｜ 9147 ｜ 8566 ｜｜ R1/4 ｜ 1/4 ｜ 19 ｜ 13157 ｜ 12301 ｜ 11445 ｜｜ R3/8 ｜ 3/8 ｜ 19 ｜ 16662 ｜ 15806 ｜ 14950 ｜｜ R1/2 ｜ 1/2 ｜ 14 ｜ 20955 ｜ 19793 ｜ 18631 ｜｜ R3/4 ｜ 3/4 ｜ 14 ｜ 26441 ｜ 25279 ｜ 24117 ｜｜ R1 ｜ 1 ｜ 11 ｜ 33249 ｜ 31770 ｜ 30291 ｜｜ NPT1/8 ｜ 1/8 ｜ 27 ｜ 10242 ｜ 9489 ｜ 8736 ｜｜ NPT1/4 ｜ 1/4 ｜ 18 ｜ 13616 ｜ 12487 ｜ 11358 ｜｜ NPT3/8 ｜ 3/8 ｜ 18 ｜ 17055 ｜ 15926 ｜ 14797 ｜｜ NPT1/2 ｜ 1/2 ｜ 14 ｜ 21223 ｜ 19772 ｜ 18321 ｜｜ NPT3/4 ｜ 3/4 ｜ 14 ｜ 26568 ｜ 25117 ｜ 23666 ｜｜ NPT1 ｜ 1 ｜ 115 ｜ 33228 ｜ 31461 ｜ 29694 ｜需要注意的是，以上表格中的尺寸数据仅供参考，实际应用中可能会因为制造精度、材料等因素而有所偏差。

国标螺纹的一般知识一.螺纹的分类1.螺纹分内螺纹和外螺纹两种；2.按牙形分可分为：１）三角形螺纹２）梯形螺纹３）矩形螺纹４）锯齿形螺纹；3.按线数分单头螺纹和多头螺纹；4.按旋入方向分左旋螺纹和右旋螺纹两种, 右旋不标注，左旋加LH，如M24×1.5LH；5.按用途不同分有：米制普通螺纹、用螺纹密封的管螺纹、非螺纹密封的管螺纹、60°圆锥管螺纹、米制锥螺纹等二.米制普通螺纹1.米制普通螺纹用大写M表示，牙型角2α=60°（α表示牙型半角）；2.米制普通螺纹按螺距分粗牙普通螺纹和细牙普通螺纹两种；2.1.粗牙普通螺纹标记一般不标明螺距，如M20表示粗牙螺纹；细牙螺纹标记必须标明螺距，如M30×1.5表示细牙螺纹、其中螺距为1.5。

2.2.普通螺纹用于机械零件之间的连接和紧固，一般螺纹连接多用粗牙螺纹，细牙螺纹比同一公称直径的粗牙螺纹强度略高，自锁性能较好。

3.米制普通螺纹的标记：M20-6H、M20×1.5LH-6g-40,其中M 表示米制普通螺纹，20表示螺纹的公称直径为20mm，1.5表示螺距，LH表示左旋，6H、6g表示螺纹精度等级，大写精度等级代号表示内螺纹，小写精度等级代号表示外螺纹，40表示旋合长度；3.1.常用米制普通粗牙螺纹的螺距如下表(螺纹底孔直径：碳钢φ＝公称直径－P；铸铁φ＝公称直径－1.05~1.1P；加工外螺纹光杆直径取φ＝公称直径－0.13P)：表1 常用米制普通粗牙螺纹的直径/螺距/攻丝底孔直径3.2.米制普通内螺纹的加工底孔直径可用下式作近似计算：d=D-1.0825P,其中Ｄ为公称直径，Ｐ为螺距。

然后根据具体情况调整至合适加工底孔直径，具体参考https:///a6516065915291828749/三.用螺纹密封的管螺纹（GB 7306与ISO7/1相同）1.用螺纹密封的管螺纹不加填料或密封质就能防止渗漏。

用螺纹密封的管螺纹有圆柱内螺纹和圆锥外螺纹、圆锥内螺纹和圆锥外螺纹两种连接形式。

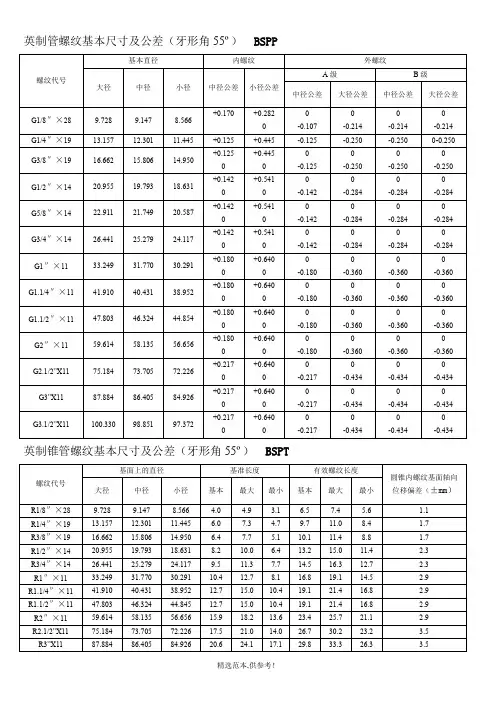

英制管螺纹基本尺寸及公差（牙形角55º）BSPP英制锥管螺纹基本尺寸及公差（牙形角55º）BSPT美制管螺纹基本尺寸及公差（牙形角60º）UN(F)公制螺纹基本尺寸及公差(牙形角60º) M55°圆锥管螺纹基本尺寸对照表最新下载-汇兴达55°圆锥管螺纹基本尺寸对照表最新下载-汇兴达55°圆锥管螺纹(BSPT)聊城市鑫茂祥管业有限公司专业经营钢管规格：5mm*1mm—1020mm*200mm合金钢管、外径22mm-127mm 冷轧无缝钢管、外径127mm-600mm，壁厚16mm-100mm，外径精度±0.5%,壁厚精度±5%热轧中厚壁无缝钢管、16Mn外径400—1600mm、壁厚20—60mm的大口径厚壁卷管，可定尺到16米及各种规格的无缝方管、异型无缝钢管等.常备钢管种类有:构造用无缝钢管、流体用无缝钢管、液压无缝钢管、电力用无缝钢管、石油输送用无缝钢管、化肥设备用无缝钢管、煤矿用无缝钢管、不锈钢无缝钢管、化工用无缝钢管、纺织机械用无缝钢管、汽车；水利用无缝钢管，精密无缝钢管、光亮无缝钢管、军工医疗用无缝钢管、管道用无缝钢管、支柱用无缝钢管、合金无缝管、高压无缝管、大口径直缝焊管等。

适用于工程、煤矿、纺织、电力、锅炉、机械、军工等各个领域。

公司以良好的信用、优质的产品、雄厚的实力、低廉的价钱享誉全国30多个省、市、自治区、直辖市及国外，产品深得用户依赖。

公司常年销售成都钢铁集团、冶钢集团、包头钢厂、宝钢集团、鞍钢集团、天津大无缝、西宁特钢厂、无锡钢厂、衡阳钢厂等各大钢厂生产的各种无缝钢管及合金管。

主营材质：20#、35#、45#、20G、20A、40Mn2、45Mn2、27SiMn、40MnB、20MnVB、20Cr、30Cr、35Cr、40Cr、45Cr、50Cr、38CrSi、12CrMo 、20CrMo、35CrMo、42CrMo、12CrMoV、12Cr1MoV、38CrMoAL、50CrV、20CrMnSi、30CrMnSi、35CrMnSi、20CrMnTi、30CrMnTi、12CrNi2、12CrNi3、12Cr2Ni4、40CrNiMoA、45CrNiMoVA、20G、20MnG、25MnG、12CrMoG、15CrMoG、12Cr2MoG、12Cr1MoVG、12Cr2MoWVTiB、12Cr3MoVSiTiB等实行标准：GB/T8162-99构造管、GB/T8163-99流体管、GB/T3087-99中低压锅炉管、GB/T5310-95高压锅炉管、GB/T6479-2000化肥专用管、27SiMn液压支架管、高压合金管、GB/T9948-85石油裂化管GB9948-88、地质钻探用管YB235-70、汽车半轴套管YB/T5035-96。

一.螺纹的分类1.螺纹分内螺纹和外螺纹两种；2.按牙形分可分为：１）三角形螺纹２）梯形螺纹３）矩形螺纹４）锯齿形螺纹；3.按线数分单头螺纹和多头螺纹；4.按旋入方向分左旋螺纹和右旋螺纹两种, 右旋不标注，左旋加LH，如M24×1.5LH；5.按用途不同分有：米制普通螺纹、用螺纹密封的管螺纹、非螺纹密封的管螺纹、60°圆锥管螺纹、米制锥螺纹等二.米制普通螺纹1.米制普通螺纹用大写M表示，牙型角2α=60°（α表示牙型半角）；2.米制普通螺纹按螺距分粗牙普通螺纹和细牙普通螺纹两种；2.1.粗牙普通螺纹标记一般不标明螺距，如M20表示粗牙螺纹；细牙螺纹标记必须标明螺距，如M30×1.5表示细牙螺纹、其中螺距为1.5。

2.2.普通螺纹用于机械零件之间的连接和紧固，一般螺纹连接多用粗牙螺纹，细牙螺纹比同一公称直径的粗牙螺纹强度略高，自锁性能较好。

3.米制普通螺纹的标记：M20-6H、M20×1.5LH-6g-40,其中M 表示米制普通螺纹，20表示螺纹的公称直径为20mm，1.5表示螺距，LH表示左旋，6H、6g表示螺纹精度等级，大写精度等级代号表示内螺纹，小写精度等级代号表示外螺纹，40表示旋合长度；3.1.常用米制普通粗牙螺纹的螺距如下表(螺纹底孔直径：碳钢φ＝公称直径－P；铸铁φ＝公称直径－1.05~1.1P；加工外螺纹光杆直径取φ＝公称直径－0.13P)：表1 常用米制普通粗牙螺纹的直径/螺距/攻丝底孔直径3.2.米制普通内螺纹的加工底孔直径可用下式作近似计算：d=D-1.0825P,其中Ｄ为公称直径，Ｐ为螺距。

然后根据具体情况调整至合适加工底孔直径，具体参考https:///a6516065915291828749/三.用螺纹密封的管螺纹（GB 7306与ISO7/1相同）1.用螺纹密封的管螺纹不加填料或密封质就能防止渗漏。

用螺纹密封的管螺纹有圆柱内螺纹和圆锥外螺纹、圆锥内螺纹和圆锥外螺纹两种连接形式。

英制管螺纹基本尺寸及公差（牙形角55º）BSPP英制锥管螺纹基本尺寸及公差（牙形角55º）BSPT美制管螺纹基本尺寸及公差（牙形角60º）UN(F)公制螺纹基本尺寸及公差(牙形角60º) M55°圆锥管螺纹基本尺寸对照表最新下载-汇兴达55°圆锥管螺纹基本尺寸对照表最新下载-汇兴达55°圆锥管螺纹(BSPT)4 0 09 1 072 R5 5"138.432.30911136.951135.4721.479R66"163.832.30911162.351160.8721.479聊城市鑫茂祥管业有限公司专业经营钢管规格：5mm*1mm—1020mm*200mm合金钢管、外径22mm-127mm冷轧无缝钢管、外径127mm-600mm，壁厚16mm-100mm，外径精度±0.5%,壁厚精度±5%热轧中厚壁无缝钢管、16Mn外径400—1600mm、壁厚20—60mm 的大口径厚壁卷管，可定尺到16米及各种规格的无缝方管、异型无缝钢管等.常备钢管种类有:构造用无缝钢管、流体用无缝钢管、液压无缝钢管、电力用无缝钢管、石油输送用无缝钢管、化肥设备用无缝钢管、煤矿用无缝钢管、不锈钢无缝钢管、化工用无缝钢管、纺织机械用无缝钢管、汽车；水利用无缝钢管，精密无缝钢管、光亮无缝钢管、军工医疗用无缝钢管、管道用无缝钢管、支柱用无缝钢管、合金无缝管、高压无缝管、大口径直缝焊管等。

适用于工程、煤矿、纺织、电力、锅炉、机械、军工等各个领域。

公司以良好的信用、优质的产品、雄厚的实力、低廉的价钱享誉全国30多个省、市、自治区、直辖市及国外，产品深得用户依赖。

管螺纹的基本尺寸表(2010-10-25 15:57:35)转载▼标签：杂谈表（1）螺纹基本尺寸G1/2 、ZG1/2 (单位:mm)尺寸代号每25.4mm类的牙数n螺距p 牙型高度h圆弧半径r≈基面上的基本直径基准距离有效螺纹长度大径（基准直径）d=D中径d2=D2小径d1=D11/16 28 0.907 0.581 0.125 7.723 7.142 6.561 4.0 6.5 1/8 28 0.907 0.581 0.125 9.728 9.147 8.566 4.0 6.5 1/4 19 1.337 0.586 0.184 13.157 12.301 11.445 6.0 9.7锥管螺纹的基本尺寸表（3-28）1/2PT 、1/2NPT 表（2）螺纹基本尺寸 (单位:mm)螺纹标准的一种，按外形分圆柱、圆锥两种；按牙型角分55°、60°两种。

英制管螺纹基本尺寸及公差（牙形角55º）BSPP英制锥管螺纹基本尺寸及公差（牙形角55º）BSPT美制管螺纹基本尺寸及公差（牙形角60º）UN(F)公制螺纹基本尺寸及公差(牙形角60º) M标准实用55°圆锥管螺纹基本尺寸对照表最新下载-汇兴达55°圆锥管螺纹基本尺寸对照表最新下载-汇兴达55°圆锥管螺纹(BSPT)R4 4"113.032.30911111.551110.0721.479R5 5"138.432.30911136.951135.4721.479R66"163.832.30911162.351160.8721.479聊城市鑫茂祥管业有限公司专业经营钢管规格：5mm*1mm—1020mm*200mm合金钢管、外径22mm-127mm冷轧无缝钢管、外径127mm-600mm，壁厚16mm-100mm，外径精度±0.5%,壁厚精度±5%热轧中厚壁无缝钢管、16Mn外径400—1600mm、壁厚20—60mm的大口径厚壁卷管，可定尺到16米及各种规格的无缝方管、异型无缝钢管等.常备钢管种类有:构造用无缝钢管、流体用无缝钢管、液压无缝钢管、电力用无缝钢管、石油输送用无缝钢管、化肥设备用无缝钢管、煤矿用无缝钢管、不锈钢无缝钢管、化工用无缝钢管、纺织机械用无缝钢管、汽车；水利用无缝钢管，精密无缝钢管、光亮无缝钢管、军工医疗用无缝钢管、管道用无缝钢管、支柱用无缝钢管、合金无缝管、高压无缝管、大口径直缝焊管等。

适用于工程、煤矿、纺织、电力、锅炉、机械、军工等各个领域。

公司以良好的信用、优质的产品、雄厚的实力、低廉的价钱享誉全国30多个省、市、自治区、直辖市及国外，产品深得用户依赖。

公司常年销售成都钢铁集团、冶钢集团、包头钢厂、宝钢集团、鞍钢集团、天津大无缝、西宁特钢厂、无锡钢厂、衡阳钢厂等各大钢厂生产的各种无缝钢管及合金管。

管螺纹尺寸对照表(全)管螺纹尺寸对照表管螺纹是管道连接中最为常见的一种连接方式，用于连接管道和阀门、法兰等连接件。

管螺纹的尺寸对照表是指不同材质、不同规格的管螺纹的尺寸规格标准，是管螺纹连接时必要的参考。

下面是管螺纹尺寸对照表，供大家参考：1.螺纹尺寸（英寸）1/8 1/4 3/8 1/2 3/4 1 1-1/4 1-1/2 2 2-1/2 3 411.5 18 18 14 14 11.5 11.5 11.5 11.527 27 27 18 18 14 14 11.5 11.5 11.5Close NPT 21.56 21.56 17.53 17.53 13.71 13.46 13.01 12.57 12.07 12.062.螺纹尺寸(mm)6 8 10 15 20 25 32 40 50 65 80 100G1/8 G1/4 G3/8 G1/2 G3/4 G1 G1-1/4 G1-1/2 G2 G2-1/2 G3 G4 9.728 13.157 16.662 20.995 26.441 33.249 41.91 47.803 60.263 76.108 89.892 114.310 13.5 16.9 21.34 26.67 33.4 42.2 48.3 60.3 76.3 90.2 114.3Rc1/8 Rc1/4 Rc3/8 Rc1/2 Rc3/4 Rc1 Rc1-1/4 Rc1-1/2 Rc2 Rc2-1/2 Rc3 Rc49.728 13.157 16.662 20.995 26.441 33.249 41.91 47.803 60.263 76.108 89.892 114.33.螺纹尺寸（牙距和牙深）英寸(mm) 牙距P(mm) 牙深h(mm)1/8（3.18mm） 0.907 2.7881/4（6.35mm） 0.722 3.1753/8（9.53mm） 0.656 3.5611/2（12.7mm） 0.518 3.9693/4（19.05mm） 0.518 5.3801（25.4mm） 0.410 6.3491-1/4（31.75mm） 0.410 7.1371-1/2（38.1mm） 0.354 7.6202（50.8mm） 0.322 9.5252-1/2（63.5mm） 0.262 10.9223（76.2mm） 0.262 12.3034（101.6mm） 0.209 15.494管螺纹尺寸对照表还有很多，上述只是其中一些常见的尺寸，不同行业对管螺纹的要求也有所不同，因此选购管螺纹连接件时需要根据具体情况来选择对应的管螺纹尺寸和材质。

螺纹基本尺寸对照表（以及螺纹底孔相关尺寸）参照机械设计师首册编制OPMSM2005年7月螺纹代号Thread code一、英制螺纹（螺纹牙型角55度）BSW——英国标准惠氏螺纹（粗牙）BSF——英国标准惠氏螺纹（细牙）G——直管螺纹(外螺纹分A、B两级即在螺纹中径公差有所区别，丝锥分G、G-D)非密封性螺纹R——锥管外螺纹（旧代号ZG；KG）RC——锥管内螺纹（旧代号ZG；KG）二、美制螺纹（螺纹牙型角60度）UNC——统一制粗牙螺纹（代替NC）UNF——统一制细牙螺纹（代替NF）UNEF——统一制超细牙螺纹UN——统一制不变螺距螺纹UNS——统一制特殊螺纹三、美制螺纹（螺纹牙型角60度）NPT——一般用途锥管螺纹（旧代号Z、K）（斜角为1°47'即1：16）NPSC——管接头直管内螺纹NPSM——设备上自由配合，机械连接用直管螺纹NPTF——干密封锥管螺纹NPSF——干密封燃料内螺纹NGT——气瓶用螺纹四、米制螺纹（螺纹牙型角60度，斜角为1°47'24"即1：16）ZM——米制锥管螺纹五、其它螺纹SM——缝纫机螺纹（螺纹牙型角60度，平顶、螺纹底部为园弧形）PZ——气瓶螺纹5V1至20V1——气门芯螺纹（螺纹牙型角60度，平顶、螺纹底部为园弧形）六、管螺纹（螺纹牙型角55度，螺纹顶、底部为园弧形约）RC——圆锥内螺纹（螺纹牙型角55度，斜角为1°47'即1：16）RP——圆柱内螺纹（螺纹牙型角55度）R——圆锥外螺纹（螺纹牙型角55度，斜角为1°47'即1：16）七、普通螺纹（螺纹牙型角60度）M——普通螺纹代号八、特殊螺纹Tr——梯形螺纹（螺纹牙型角30度）B——锯齿形螺纹（牙型角30×30度）以下是附加文档，不需要的朋友下载后删除，谢谢顶岗实习总结专题13篇第一篇:顶岗实习总结为了进一步巩固理论知识，将理论与实践有机地结合起来，按照学校的计划要求，本人进行了为期个月的顶岗实习。

最全的螺纹孔径对照表在机械加工和制造领域，螺纹孔径的准确测量和选择是至关重要的。

螺纹孔的尺寸规格繁多，为了方便工程技术人员在设计、加工和装配过程中能够快速准确地找到所需的螺纹孔径数据，我们整理了这份最全的螺纹孔径对照表。

首先，让我们来了解一下什么是螺纹孔径。

螺纹孔径指的是在螺纹孔中，除去螺纹部分的内孔直径。

它是决定螺纹连接强度、密封性以及装配精度的重要参数。

常见的螺纹标准有公制螺纹和英制螺纹。

公制螺纹以毫米为单位，英制螺纹则以英寸为单位。

以下是公制螺纹孔径的对照表：M1 螺纹的孔径约为 075mm，M2 螺纹的孔径约为 16mm，M3 螺纹的孔径约为 25mm，M4 螺纹的孔径约为 33mm，M5 螺纹的孔径约为42mm，M6 螺纹的孔径约为 5mm，M8 螺纹的孔径约为 68mm，M10螺纹的孔径约为 85mm，M12 螺纹的孔径约为 102mm，M14 螺纹的孔径约为 12mm，M16 螺纹的孔径约为 14mm，M18 螺纹的孔径约为155mm，M20 螺纹的孔径约为175mm，M22 螺纹的孔径约为195mm，M24 螺纹的孔径约为 21mm，M27 螺纹的孔径约为 24mm，M30 螺纹的孔径约为 265mm，M33 螺纹的孔径约为 295mm，M36 螺纹的孔径约为 32mm，M39 螺纹的孔径约为 35mm，M42 螺纹的孔径约为375mm，M45 螺纹的孔径约为 405mm，M48 螺纹的孔径约为 43mm，M52 螺纹的孔径约为 475mm，M56 螺纹的孔径约为 505mm，M60 螺纹的孔径约为 545mm，M64 螺纹的孔径约为 585mm，M68 螺纹的孔径约为 62mm，M72 螺纹的孔径约为 66mm，M76 螺纹的孔径约为70mm，M80 螺纹的孔径约为 74mm，M85 螺纹的孔径约为 79mm，M90 螺纹的孔径约为 84mm，M95 螺纹的孔径约为 89mm，M100 螺纹的孔径约为 94mm。

管螺紋尺寸对照表全管螺纹尺寸对照表全螺纹是一种常用的连接方式，广泛应用于机械设备和工程结构中。

在进行螺纹加工时，精确的尺寸对照表是必不可少的工具。

本文将介绍一份全面的管螺纹尺寸对照表，供读者参考和使用。

螺纹的尺寸对照表通常包括管螺纹的外径、内径、螺距等关键参数。

以下是一份典型的管螺纹尺寸对照表：管螺纹类型外径内径螺距G1/8 9.728 8.565 28G1/4 13.157 11.445 19G3/8 16.662 14.950 19G1/2 20.955 19.243 14G3/4 26.441 24.729 14G1 33.249 31.537 11.5G1 1/4 41.910 40.198 11.5G1 1/2 47.803 46.091 11.5G2 59.614 57.902 11.5上述管螺纹尺寸对照表中的单位为毫米。

管螺纹的外径指的是螺纹的最大直径，内径指的是螺纹的最小直径，螺距则表示每个螺纹之间的距离。

在实际应用中，选择适当的螺纹尺寸对照表非常重要。

首先，要根据具体的需求和要求选择合适的管螺纹类型。

不同的尺寸对应不同的连接需求，因此需要根据具体情况来确定。

其次，要正确理解和使用尺寸对照表中的参数。

对于外径、内径和螺距等参数，都需要准确理解其含义，并进行对应的测量和加工。

最后，还需要根据实际需求进行验证和检查，以确保螺纹的质量和连接的性能。

除了上述管螺纹尺寸对照表外，还有其他不同标准和类型的螺纹，如英制螺纹、公制螺纹等。

各个标准和类型的螺纹都有相应的尺寸对照表，读者可以根据具体需求进行选择和使用。

总结一下，管螺纹尺寸对照表是进行螺纹加工和连接的重要参考工具。

本文介绍了一份全面的管螺纹尺寸对照表，读者可以根据具体需求选择适当的螺纹类型和尺寸进行使用。

在实际应用中，还需要正确理解和使用尺寸对照表中的参数，并进行验证和检查，以确保螺纹连接的质量和性能。

希望本文对读者在管螺纹加工中的工作有所帮助。

各种螺纹尺寸与结构大全螺纹第一章国标螺纹得一般知识一.螺纹得分类1.螺纹分内螺纹与外螺纹两种;2.按牙形分可分为:１)三角形螺纹２)梯形螺纹３)矩形螺纹４)锯齿形螺纹;3.按线数分单头螺纹与多头螺纹;4.按旋入方向分左旋螺纹与右旋螺纹两种, 右旋不标注,左旋加LH,如M24×1、5LH;5.按用途不同分有:米制普通螺纹、用螺纹密封得管螺纹、非螺纹密封得管螺纹、60°圆锥管螺纹、米制锥螺纹等二.米制普通螺纹1.米制普通螺纹用大写M表示,牙型角2α=60°(α表示牙型半角);2.米制普通螺纹按螺距分粗牙普通螺纹与细牙普通螺纹两种;2.1.粗牙普通螺纹标记一般不标明螺距,如M20表示粗牙螺纹;细牙螺纹标记必须标明螺距,如M30×1、5表示细牙螺纹、其中螺距为1、5。

2.2.普通螺纹用于机械零件之间得连接与紧固,一般螺纹连接多用粗牙螺纹,细牙螺纹比同一公称直径得粗牙螺纹强度略高,自锁性能较好。

3.米制普通螺纹得标记:M20-6H、M20×1、5LH-6g-40,其中M 表示米制普通螺纹,20表示螺纹得公称直径为20mm,1、5表示螺距,LH表示左旋,6H、6g表示螺纹精度等级,大写精度等级代号表示内螺纹,小写精度等级代号表示外螺纹,40表示旋合长度;3.1.常用米制普通粗牙螺纹得螺距如下表(螺纹底孔直径:碳钢φ＝公称直径－P;铸铁φ＝公称直径－1、05~1、1P;加工外螺纹光杆直径取φ＝公称直径－0、13P):表1 常用米制普通粗牙螺纹得直径/螺距3.2.米制普通内螺纹得加工底孔直径可用下式作近似计算:d=D-1、0825P,其中Ｄ为公称直径,Ｐ为螺距。

三.用螺纹密封得管螺纹(GB 7306与ISO7/1相同)1.用螺纹密封得管螺纹不加填料或密封质就能防止渗漏。

用螺纹密封得管螺纹有圆柱内螺纹与圆锥外螺纹、圆锥内螺纹与圆锥外螺纹两种连接形式。

压力在5×105Pa以下时,用前一种连接已足够紧密,后一种连接通常只在高温及高压下采用。
