10kV电缆热缩中间接头制作作业标准Through the process agreement to achieve a unified action policy for different people, so as to coordinate action, reduce blindness, and make the work orderly.编制：___________________日期：___________________10kV电缆热缩中间接头制作作业标准温馨提示：该文件为本公司员工进行生产和各项管理工作共同的技术依据，通过对具体的工作环节进行规范、约束，以确保生产、管理活动的正常、有序、优质进行。
本文档可根据实际情况进行修改和使用。
本标准规定了10kV电缆热缩中间接头制作安装作业需做的准备工作、安全卡控点、作业流程及质量标准。
一、适用范围：本标准适用于朔黄铁路肃宁分公司10kV电缆热缩中间接头制作安装作业。
二、编制依据：铁运（1999）103号文件、北京铁路局企业标准Q/BT 143—96、朔黄铁路发展有限责任公司企业标准。
三、准备工作：1、安全防护：作业人员正确佩戴劳动保护用品；对运行的电缆制作热缩中间接头作业时, 涉及计划申报、工作票签发与审核、预想会、停电作业、作业结束等工作及安全措施, 按《朔黄铁路发展有限责任公司企业标准》Q/SHTL015.09-20__《电力设备停电作业标准》中有关要求及程序进行办理。
2、人员组织：工作领导人1人、操作2人、辅助人1人、座台要令1人、验电接地4人。
3、工器具材料：材料要求：规格型号正确、质量合格、数量满足需要, 工器具要求：质量合格、安全可靠、数量及型号满足需要。
材料：热缩中间接头及附件、接线端子、焊锡、焊膏、破布、汽油、镀锌钢管、电工胶带（黄、绿、红、黑四色）等。
登高工具：脚扣、安全帽、安全带等。
通讯防护用具：对讲机、标示牌（禁止类、允许类和警告类）、个人保安线、防护服、绝缘鞋、手套等。
国家防爆穿线盒标准
防爆穿线盒的国家标准如下：
1. 外壳：应采用铸铝合金、不锈钢、玻璃钢等材料，其表面必须涂有防腐耐候涂层，防护等级为IP65以上。
2. 连接件：应采用优质铜材，表面绝缘处理，连接端子应符合IEC、GB等
国际标准。
3. 接线桥：应采用耐高温、绝缘性好的材料制成，形态应规则，且不得与外壳接触。
4. 安全性能标准：防爆弯通穿线盒的安全性能取决于其具备的防护等级和防爆要求。
在国际上，通常采用IEC 60079系列标准进行评估和认证。
其中，IEC 通用要求）、IEC “d”型设备）、IEC “p”型设备）和IEC “e”型
设备）分别适用于不同类型的防爆电气设备。
如需获取更多详细信息，建议前往中国国家标准化管理委员会官网查阅最新的防爆穿线盒国家标准。
防爆接线盒防护等级标准防爆接线盒：防护等级标准及其在工程安全中的应用一、防爆接线盒的重要性防爆接线盒，顾名思义，是一种能在爆炸性环境中有效遏制电火花、防止爆炸事故发生的接线盒。
它广泛应用于石油、化工、电力、制药等存在爆炸性气体和粉尘的场所，对于保障工程安全和人员保护具有至关重要的作用。
二、防爆接线盒的定义与标准根据国际电工委员会（IEC）和中国国家标准的定义，防爆接线盒是指能将接线端子、电缆密封、外壳保护等结合于一体的电气设备。
它必须符合国家标准和行业规定，在外观、性能、防护等级等方面都有具体的要求。
三、防爆接线盒的分类与识别防爆接线盒根据其使用环境、防护等级、材质等因素，可以分为不同的类型和规格。
一般来说，我们可以通过查看产品的标识和型号来识别其类型和规格。
四、防爆接线盒的主要技术参数防爆接线盒在耐压试验、绝缘性能、耐冲击等方面都有严格的技术要求。
例如，其绝缘电阻必须大于100MΩ，耐压试验必须达到2000V/min，耐冲击必须在规定的条件下不发生损坏等。
五、防爆接线盒的设计与制造要求防爆接线盒的设计和制造需要严格遵守国家和行业的相关标准。
在设计和开发过程中，要充分考虑其使用环境、性能要求、安全性等因素，确保产品满足相关防护等级标准。
同时，制造过程中也要严格把控材料、工艺、检测等环节，确保产品的质量。
六、市场监管与认证体系为了确保防爆接线盒的质量和安全性能，国内外对其生产和销售进行了严格的监管。
例如，中国建立了防爆电气产品的质量监督管理体系，对产品进行强制性认证。
同时，国际上也有如IECEx、ATEX等认证体系，以确保产品的安全性能。
这些认证体系的实施，对于提高产品质量，保障工程安全具有重要意义。
七、应用案例分析在实际工程项目中，防爆接线盒的应用十分广泛。
例如，在石油化工企业中，防爆接线盒被广泛应用于各种爆炸性环境中的电力连接，有效地避免了电火花引起的爆炸事故。
这些成功的案例充分证明了符合防护等级标准的防爆接线盒对于工程安全的重要性。

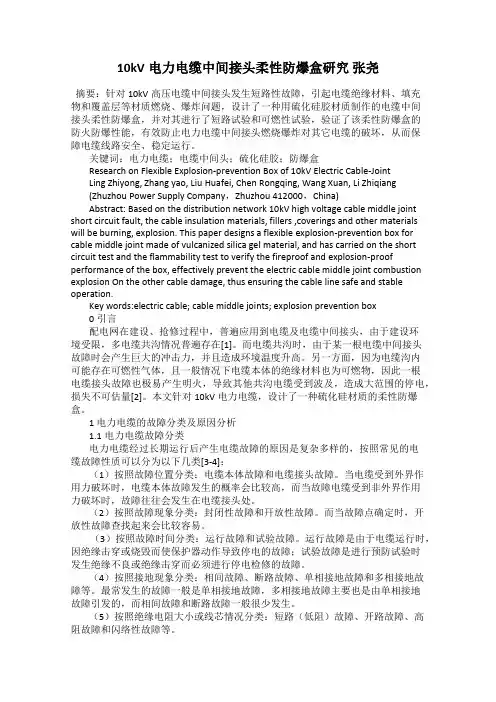

10kV电力电缆中间接头柔性防爆盒研究张尧摘要：针对10kV高压电缆中间接头发生短路性故障，引起电缆绝缘材料、填充物和覆盖层等材质燃烧、爆炸问题，设计了一种用硫化硅胶材质制作的电缆中间接头柔性防爆盒，并对其进行了短路试验和可燃性试验，验证了该柔性防爆盒的防火防爆性能，有效防止电力电缆中间接头燃烧爆炸对其它电缆的破坏，从而保障电缆线路安全、稳定运行。
关键词：电力电缆；电缆中间头；硫化硅胶；防爆盒Research on Flexible Explosion-prevention Box of 10kV Electric Cable-JointLing Zhiyong, Zhang yao, Liu Huafei, Chen Rongqing, Wang Xuan, Li Zhiqiang(Zhuzhou Power Supply Company，Zhuzhou 412000，China)Abstract: Based on the distribution network 10kV high voltage cable middle joint short circuit fault, the cable insulation materials, fillers ,coverings and other materials will be burning, explosion. This paper designs a flexible explosion-prevention box for cable middle joint made of vulcanized silica gel material, and has carried on the short circuit test and the flammability test to verify the fireproof and explosion-proof performance of the box, effectively prevent the electric cable middle joint combustion explosion On the other cable damage, thus ensuring the cable line safe and stable operation.Key words:electric cable; cable middle joints; explosion prevention box0引言配电网在建设、抢修过程中，普遍应用到电缆及电缆中间接头，由于建设环境受限，多电缆共沟情况普遍存在[1]。
防爆穿线盒执行标准(一)
防爆穿线盒执行标准
引言
•防爆穿线盒是一种重要的设备，用于在危险环境中保护电缆的连线点。
•为确保防爆穿线盒的质量和安全性，需要遵守特定的执行标准。
I. 国内防爆穿线盒标准
A. 《爆炸性环境用电气设备第1部分：常用标志》 - 此标准规定了防爆穿线盒的使用单位、型号、安全等级等基本要求。
B. 《爆炸性环境用电气设备第2部分：电气防爆穿线盒》 - 此标准详细描述了电气防爆穿线盒的分类、建造、标志、性能等要求。
II. 国际防爆穿线盒标准
A. IEC ：2017《爆炸性环境中电气设备第0部分：通用要求》- 该标准提供了国际范围内关于防爆穿线盒的通用要求和技术规范。
B. IEC : 2015《爆炸性环境中电气设备第7部分：防爆穿线和连接装置》 - 此标准详细规定了防爆穿线盒的类型、尺寸、材料、符号等要求。
III. 防爆穿线盒的使用及检测技术
A. 使用技术： - 在危险环境中安装防爆穿线盒时，应根据相关
标准选择适当的型号和安全等级。
- 防爆穿线盒的安装应符合规范，
确保密封性能和电器连接的可靠性。
B. 检测技术： - 防爆穿线盒在使用前和定期进行检测是非常重
要的。
- 检测内容包括外观、绝缘电阻、接地电阻、接触电阻等项目。
结论
•防爆穿线盒的执行标准对于确保其质量和安全性至关重要。
•通过遵守国内外相关标准，正确安装和定期检测防爆穿线盒，可以有效降低火灾和爆炸风险。
以上是关于防爆穿线盒执行标准的相关文章，希望对读者有所帮助。
如有更多疑问，请咨询相关专业人士。

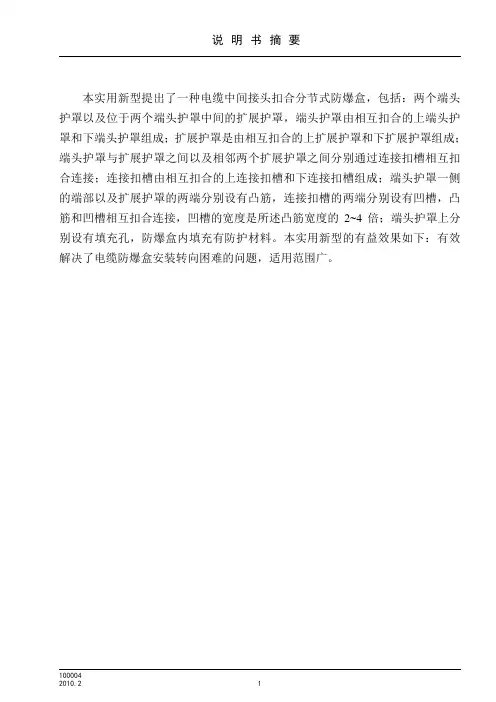

说明书摘要本实用新型提出了一种电缆中间接头扣合分节式防爆盒，包括：两个端头护罩以及位于两个端头护罩中间的扩展护罩，端头护罩由相互扣合的上端头护罩和下端头护罩组成；扩展护罩是由相互扣合的上扩展护罩和下扩展护罩组成；端头护罩与扩展护罩之间以及相邻两个扩展护罩之间分别通过连接扣槽相互扣合连接；连接扣槽由相互扣合的上连接扣槽和下连接扣槽组成；端头护罩一侧的端部以及扩展护罩的两端分别设有凸筋，连接扣槽的两端分别设有凹槽，凸筋和凹槽相互扣合连接，凹槽的宽度是所述凸筋宽度的2~4倍；端头护罩上分别设有填充孔，防爆盒内填充有防护材料。
本实用新型的有益效果如下：有效解决了电缆防爆盒安装转向困难的问题，适用范围广。
摘要附图权利要求书1、一种电缆中间接头扣合分节式防爆盒，其特征在于，包括：两个端头护罩以及位于所述两个端头护罩中间的扩展护罩，所述端头护罩由相互扣合的上端头护罩（1）和下端头护罩（2）组成；所述扩展护罩是由相互扣合的上扩展护罩（3）和下扩展护罩（4）组成；所述端头护罩与所述扩展护罩之间以及相邻两个所述扩展护罩之间分别通过连接扣槽相互扣合连接；所述连接扣槽由相互扣合的上连接扣槽（5）和下连接扣槽（6）组成；所述端头护罩一侧的端部以及所述扩展护罩的两端分别设有凸筋（7），所述连接扣槽的两端分别设有凹槽（8），所述凸筋（7）和凹槽（8）相互扣合连接，所述凹槽（8）的宽度是所述凸筋（7）宽度的2~4倍；所述端头护罩上分别设有填充孔（9），所述防爆盒内填充有防护材料。
2、根据权利要求1所述的一种电缆中间接头扣合分节式防爆盒，其特征在于，所述连接扣槽的侧边上设有X型转向固定孔（12）。
3、根据权利要求1所述的一种电缆中间接头扣合分节式防爆盒，其特征在于，所述填充孔（9）内设有硅橡胶制成的孔塞（10）。
4、根据权利要求1所述的一种电缆中间接头扣合分节式防爆盒，其特征在于，所述防护材料为细砂石或干粉阻燃剂。
一种电缆中间接头扣合分节式防爆盒技术领域本实用新型涉及电力设施防护装置技术领域，特别是指一种电缆中间接头扣合分节式防爆盒。
防爆接线箱执行标准序号名称内容1AQ3009-2007 危险场所电气防爆安全规范1、AQ3009-2007 6.1.2.1.1 防爆电气设备的类型、级别、组别、环境条件以及特殊标志等，应符合设计的规定2、AQ3009-2007 6.1.2.1.9 密封圈和压紧元件之间应有一个金属垫圈，压紧元件应满足产品说明书的要求，并应保证使密封圈压紧电缆或导线。
3、AQ3009-2007 6.1.2.1.1 防爆电气设备的类型、级别、组别、环境条件以及特殊标志等，应符合设计的规定。
4、AQ3009-2007 6.1.2.2.6 电缆和导管引入系统应符合6.1.1.2和6.1.1.3的相关要求；电气设备的电缆或导线引入口需用钢管连接时，宜用一个过渡压紧元件，达到先压紧密封圈后才可连接钢管，钢管连接有困难可增加活接头。
5、AQ3009-2007 6.1.2.1.7 电气设备多余的电缆引入口应用适合于相关防爆型式的堵塞元件进行堵封。
除本质安全设备外，堵塞元件应使用专用工具才能拆卸。
6、AQ3009-2007 6.1.2.1.4 防爆电气设备的紧固螺栓应有防松措施，无松动和锈蚀。
7、AQ3009-2007 6.1.2.1.3 防爆电气设备的外壳和透光部分应无裂纹、损伤。
8、AQ3009-2007 6.1.2.2.2 隔爆型电气设备隔爆面应有防腐措施。
应防止水进入接合间隙。
接合面不得用使用中变硬的物质处理。
安装时应防止损伤隔爆面。
9、AQ3009-2007 6.1.2.2.1安装设备时，应注意防止隔爆接合面与固体障碍物之间的距离小于要求数值，试验证明隔离距离可以更小的情况除外。
2GB3836-2010 爆炸性环境防爆标准1、GB3836.1-2010 附录A A 2.3.1总则 电缆引入装置应能夹紧电缆，以防电缆受到的拉力或扭矩传到连接件上。
2、GB3836.1-2010 9.3.3 对于内六角紧固螺钉，螺纹公差等级为GB/T 197-2003和GB/T2516-2003中的6g/H6级，并且在紧固后不得从螺孔中凸出。
2017年电缆中间头阻燃防爆盒框架招标招标编码：招标文件第二册技术部分第三章规范技术标书总则1.1 本招标技术文件适用于XX供电有限公司电网建设工程工程采购的10kV电缆中间头阻燃防爆盒，它提出了该设备本体及附属设备的功能设计、结构、性能、安装和实验等方面的技术要求。
1.2 本设备招标技术文件提出的是最低限度的技术要求。
凡本招标技术文件中未规定，但在相关设备的行业规范、国家规范或IEC规范中有规定的规范条文，投标方应按相应规范的条文进行设备设计、制造、实验和安装。
对国家有关安全、环保等强制性规范，必须满足其要求。
1.3 如果投标方没有以书面形式对本招标技术文件的条文提出异议，则意味着投标方提供的设备完全符合本招标技术文件的要求。
如有异议，不管是多么微小，都应在报价书中以“对招标技术文件的意见和同招标技术文件的差异”为标题的专门章节中加以详细描述。
1.4 本招标技术文件所使用的规范如遇与投标方所执行的规范不一致时，按较高规范执行。
1.5 本招标技术文件经买、卖双方确认后作为订货合同的技术附件，与合同正文具有同等的法律效力。
1.6 本招标技术文件未尽事宜，由买、卖双方协商确定。
1.7 投标方在应标技术文件中应如实反映应标产品与本招标技术文件的技术差异。
如果投标方没有提出技术差异，而在执行合同的过程中，招标方发现投标方提供的产品与其应标招标技术文件的条文存在差异，招标方有权利要求退货，并将对下一年度的评标工作有不同程度的影响。
1.8 投标方应在应标技术部分按本招标技术文件的要求如实详细的填写应标设备的规范配置表，并在应标商务部分按此规范配置进行报价，如发现二者有矛盾之处，将对评标工作有不同程度的影响。
1.9 投标方应充分理解本招标技术文件并按本招标技术文件的具体条款、格式要求填写应标的技术文件，如发现应标的技术文件条款、格式不符合本招标技术文件的要求，则认为应标不严肃，在评标时将有不同程度的扣分。
1.10 标注“★”的条款为关键条款，作为评标时打分的重点参考。
10kV电缆分接箱技术规范2009-11-15实施目录前言 (2)1 范围 (2)2 规范性引用文件 (2)3 术语和定义 (3)4 使用条件 (3)5 技术要求 (4)6 试验要求 (7)7 标志、起吊、安装、运输和贮存 (7)8 技术文件 (8)前言为规范10kV电缆分接箱技术标准和要求，指导电网公司系统10kV 电缆分接箱的建设、改造和运行管理工作，依据国家和行业的有关标准和规程，特制定本规范。
10kV 电缆分接箱技术规范1 范围1.1 本规范规定了10kV 电缆分接箱的使用条件、性能参数、功能设计、结构材料、试验要求、标志、起吊、运输和贮存等方面内容。
1.2 本规范适用于额定电压为12kV、工作频率为50Hz的户外三相交流金属封闭电缆分接开关设备，也称为电缆分接箱。
2 规范性引用文件下列文件中的条款通过本标准的引用而成为本标准的条款。
凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本标准。
凡是不注日期的引用文件，其最新版本适用于本标准。
IEC 60694:2002 高压开关设备和控制设备标准的共用技术要求GB 3804-2004 3.6kV～40.5kV 高压交流负荷开关GB 3906-2006 3.6kV～40.5kV 交流金属封闭式开关设备和控制设备GB 16926-1997 交流高压负荷开关-熔断器组合电器GB/T 11022-1999 高压开关设备和控制设备标准的共用技术要求GB/T 12706.4-2002 挤包绝缘电力电缆及附件试验要求DL/T 404-2007 3.6kV～40.5kV 交流金属封闭式开关设备和控制设备DL/T 593-2006 高压开关设备和控制设备标准的共用技术要求DL/T 621-1997 交流电气装置的接地DL/T 791-2001 户内交流充气式开关柜选用导则JB/T 8144.1-1995 额定电压26/35kV 及以下电力电缆附件基本技术要求JB/T 10840-2008 3.6kV～40.5kV 高压交流金属封闭电缆分接开关设备3 术语和定义3.1 电缆分接开关设备主要由电缆附件构成的开关设备，完成配电系统中电力电缆线路汇集和分接功能的专用电气连接设备，也可以称作电缆分接箱；在其中可以包含开关设备，也可以不包含开关设备，即可分为带开关电缆分接箱、不带开关电缆分接箱。
防爆接线盒电缆连接器安全操作及保养规程1. 前言防爆接线盒电缆连接器是广泛应用于各种场所的重要电气设备，用于连接电缆并确保电器设备的安全运行。
为了保障工作人员的人身安全和设备的正常运行，正确的安全操作和适当的保养非常重要。
本文将详细介绍防爆接线盒电缆连接器的安全操作规程以及保养要点。
2. 安全操作规程2.1 穿戴个人防护装备在进行任何与电气设备相关的操作之前，工作人员应穿戴适当的个人防护装备，包括但不限于绝缘手套、防静电服、安全帽等。
这些装备可以有效地减少因操作失误导致的电击等事故发生的风险。
2.2 断电操作在进行防爆接线盒电缆连接器的安装、维护或拆卸之前，务必先切断电源，并使用检测工具确保设备已经彻底断电。
只有确认电源已切断后，才能进行后续的操作，以避免因操作不当导致的触电事故。
2.3 正确连接电缆在连接电缆之前，需仔细检查连接器和电缆的外观，确保其没有明显的损坏或磨损。
同时，根据接线盒和电缆的规格要求，正确选择对应的连接方式，并确保连接牢固、接触良好。
2.4 防止过载在使用防爆接线盒电缆连接器时，务必注意负荷电流的要求，不得超过其额定负荷。
如果需要连接多个电器设备，应合理分配负载，避免因过载导致设备损坏或引发火灾等安全事故。
2.5 防止漏电漏电是一个常见的安全隐患，可能导致触电事故的发生。
在使用防爆接线盒电缆连接器时，应注意防止漏电现象的发生。
使用绝缘性能良好的电缆和连接器，定期检查和维护设备的绝缘性能，及时排除可能导致漏电的故障点，并定期进行全面的电气检测。
2.6 技术操作要求防爆接线盒电缆连接器的操作需由具备相关专业知识和技能的人员进行。
在进行连接、调试和维护操作时，必须按照设备操作手册提供的技术规范和操作步骤进行，遵循正确的操作方法，不得随意更改或忽略任何步骤。
3. 保养规程3.1 定期清洁防爆接线盒电缆连接器应在正常使用期间定期进行清洁。
使用干净的布或软刷清除连接器表面的灰尘和杂质，并注意不要使用带有化学物质的清洁剂清洗，以防腐蚀连接器表面。

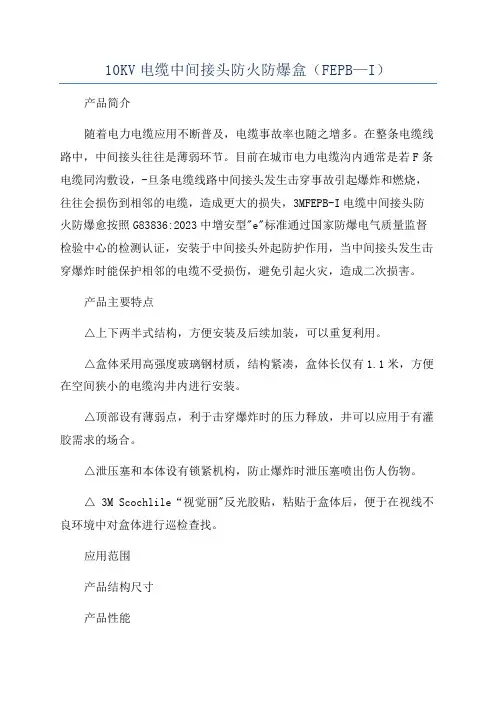

10KV电缆中间接头防火防爆盒（FEPB—I）产品简介
随着电力电缆应用不断普及，电缆事故率也随之增多。
在整条电缆线路中，中间接头往往是薄弱环节。
目前在城市电力电缆沟内通常是若F条电缆同沟敷设，-旦条电缆线路中间接头发生击穿事故引起爆炸和燃烧，往往会损伤到相邻的电缆，造成更大的损失，3MFEPB-I电缆中间接头防火防爆愈按照G83836:2023中增安型"e"标准通过国家防爆电气质量监督检验中心的检测认证，安装于中间接头外起防护作用，当中间接头发生击穿爆炸时能保护相邻的电缆不受损伤，避免引起火灾，造成二次损害。
产品主要特点
△上下两半式结构，方便安装及后续加装，可以重复利用。
△盒体采用高强度玻璃钢材质，结构紧凑，盒体长仅有1.1米，方便在空间狭小的电缆沟井内进行安装。
△顶部设有薄弱点，利于击穿爆炸时的压力释放，井可以应用于有灌胶需求的场合。
△泄压塞和本体设有锁紧机构，防止爆炸时泄压塞喷出伤人伤物。
△ 3M Scochlile“视觉丽"反光胶贴，粘贴于盒体后，便于在视线不良环境中对盒体进行巡检查找。
应用范围
产品结构尺寸
产品性能
3MFEPB-I电缆中间接头防爆防爆盒按照GB3836.1-2023《爆炸性环境第1部分:设备通用要求》及GB3836.32023《爆炸性环境第3部分:由增安型“e"保护的设备》标准要求通过国家防爆电气产品质量监督检验中心的检测认证，并取得防爆合格证，证书编号:CNEx12.3619X
海郑实业通过ISO国际管理三体系、知识产权管理体系认证
海郑实业电气绝缘及解决方案
灌胶防水接续盒
路灯配电盒
隧道专用电缆分线盒。
户外高压电缆分接箱一、货物需求明细表二、参考的主要标准电缆分接箱除应满足本标书要求外，还应符合下列国家现行有关标准的规定：1 GB3804-2004《3~63kV交流高压负荷开关》。
2 GB311.1-97和GB311.2-311.6--83《高电压试验技术》。
3 GB763《交流高压电器在长期工作的发热》。
4 GB2706《交流高压电器动热稳定试验方法》。
5 GB3309-89《高压开关设备在常温下的机械试验》6 JB/DQ2080《高压开关设备防雨试验方法》7 GB311-83《高压输变电设备绝缘配合》8 GB4208-2008《外壳防护等级（IP代码）》9 国家现行包装运输标准。
三. 环境条件1使用环境条件:2电缆分接箱技术要求2.1 额定电压:10kV;最高电压:12kV2.2 额定频率:50Hz2.3 额定电流:630A2.4 额定绝缘水平：户外电缆分接箱的各组成部分的绝缘水平应符合GB311.1~GB311.6的规定。
额定绝缘水平单位：kV2.5 短时耐受电流（有效值）: 20kA(3S)。
2.6 断路器、负荷开关关合电流（峰值）：50kA2.7柜内母线断路器及负荷开关必须密封在SF6不锈钢气箱中，不锈钢气箱采用国标304不锈钢板，不锈钢厚度≥5mm，实现SF6气体全密封、全绝缘。
2.8 年泄漏率：≤0.1%/年。
2.9内燃弧耐受能力：为了保证人身安全，在额定短路电流下0.5秒的内燃弧对操作人员不构成任何危险。
2.10电缆分接箱具有完全免维护的特点，完全免维护寿命可达20年。
2.11开关设备可根据实际需求设置负荷开关可视观察窗、接地开关观察窗四、技术条件1、负荷开关1. 1开关产品必须是BKE、珠海许继电气有限公司、正泰电气等同类型产品。
1．2负荷开关要求为弹簧操作机构，操作方式：手动操作1．3负荷开关必须采用小型化封闭式电气设备，结构紧凑、体积尽量小、安装简单、操作方便，具有免维护的特点。
10kv电缆中间接头防爆盒(保护盒)技术规范2017年电缆中间头阻燃防爆盒框架招标招标编码：招标文件第二册技术部分第三章标准技术标书总则1.1 本招标技术文件适用于XX供电有限公司电网建设工程项目采购的10kV电缆中间头阻燃防爆盒，它提出了该设备本体及附属设备的功能设计、结构、性能、安装和试验等方面的技术要求。
1.2 本设备招标技术文件提出的是最低限度的技术要求。
凡本招标技术文件中未规定，但在相关设备的行业标准、国家标准或IEC标准中有规定的规范条文，投标方应按相应标准的条文进行设备设计、制造、试验和安装。
对国家有关安全、环保等强制性标准，必须满足其要求。
1.3 如果投标方没有以书面形式对本招标技术文件的条文提出异议，则意味着投标方提供的设备完全符合本招标技术文件的要求。
如有异议，不管是多么微小，都应在报价书中以“对招标技术文件的意见和同招标技术文件的差异”为标题的专门章节中加以详细描述。
1.4 本招标技术文件所使用的标准如遇与投标方所执行的标准不一致时，按较高标准执行。
1.5 本招标技术文件经买、卖双方确认后作为订货合同的技术附件，与合同正文具有同等的法律效力。
1.6 本招标技术文件未尽事宜，由买、卖双方协商确定。
1.7 投标方在应标技术文件中应如实反映应标产品与本招标技术文件的技术差异。
如果投标方没有提出技术差异，而在执行合同的过程中，招标方发现投标方提供的产品与其应标招标技术文件的条文存在差异，招标方有权利要求退货，并将对下一年度的评标工作有不同程度的影响。
1.8 投标方应在应标技术部分按本招标技术文件的要求如实详细的填写应标设备的标准配置表，并在应标商务部分按此标准配置进行报价，如发现二者有矛盾之处，将对评标工作有不同程度的影响。
1.9 投标方应充分理解本招标技术文件并按本招标技术文件的具体条款、格式要求填写应标的技术文件，如发现应标的技术文件条款、格式不符合本招标技术文件的要求，则认为应标不严肃，在评标时将有不同程度的扣分。
.10kV欧式电缆分接箱技术规范书（2010.01）XXX公司年月1.总则1.1本设备技术规范书适用于10kV加强绝缘型欧式、美式电缆分接箱，本技术规范书提出了该产品的功能设计、结构、性能、和试验等方面的技术要求。
1.2需方在本规范书中提出了最低限度的技术要求，并未规定所有的技术要求和适用的标准，未对一切技术细则作出规定，也未充分引述有关标准和规范的条文，供方应提供一套满足本规范书和现行有关标准要求的高质量产品及其相应服务。
1.3如果供方没有以书面形式对本规范书的条款提出异议，则意味着供方提供的设备（或系统）完全满足本规范书的要求。
如有异议，应在投标书中以“对规范书的意见和与规范书的差异”为标题的专门章节加以详细描述。
1.4本设备技术规范书经需供双方确认后作为订货合同的技术附件，与合同正文具有同等的法律效力。
1.5供方须执行现行国家标准和行业标准。
应遵循的主要现行标准如下。
本技术规范出版时，所示版本均为有效。
所有标准都会被修订，供需双方应探讨使用下列标准最新版本的可能性。
有矛盾时，按现行的技术要求较高的标准执行。
JB 8144-1995 《额定电压26/35kV及以下电力电缆附件基本技术要求》GB／T 12706 额定电压lkV(Um=1.2kV)到35kV(Um=40.5kV)挤包绝缘电力电缆及其附件GB 11033 额定电压26／35kV及以下电力电缆附件基本技术要求GB 5589 电缆附件试验方法CB 9327 电缆导体压缩和机械连接接头试验方法GB 14315 电线电缆导体用压接型铜、铝接线端子和连接管》DL/T593—1996 《高压开关设备的共用订货技术导则》2.正常使用环境条件2.1周围空气温度：最高气温：＋40℃最低气温：－15℃最高日平均气温：＋30℃最高年平均气温：＋20℃最大日温差：25K2.2 海拔：不超过1000m；2.3 风速：不大于25m/s；2.4 环境湿度：月平均值不大于90%；日平均值不大于95%；2.5 耐地震能力地震烈度：8级地面水平加速度： 0.2g;地面垂直加速度：0.1g;2.6安装地点的倾斜度：不大于3°3.技术参数及要求3.1结构要求3.1．1电缆分接箱体采用防雨造型，厚度2mm以上敷铝锌板多重折边工艺或不锈钢板加静电喷涂壳体或非金属新型复合耐火材料。
户外高压电缆分接箱一、货物需求明细表二、参考的主要标准电缆分接箱除应满足本标书要求外，还应符合下列国家现行有关标准的规定：1 GB3804-2004《3~63kV交流高压负荷开关》。
2 GB311.1-97和GB311.2-311.6--83《高电压试验技术》。
3 GB763《交流高压电器在长期工作的发热》。
4 GB2706《交流高压电器动热稳定试验方法》。
5 GB3309-89《高压开关设备在常温下的机械试验》6 JB/DQ2080《高压开关设备防雨试验方法》7 GB311-83《高压输变电设备绝缘配合》8 GB4208-2008《外壳防护等级（IP代码）》9 国家现行包装运输标准。
三. 环境条件1使用环境条件:2电缆分接箱技术要求2.1 额定电压:10kV;最高电压:12kV2.2 额定频率:50Hz2.3 额定电流:630A2.4 额定绝缘水平：户外电缆分接箱的各组成部分的绝缘水平应符合GB311.1~GB311.6的规定。
额定绝缘水平单位：kV2.5 短时耐受电流（有效值）: 20kA(3S)。
2.6 断路器、负荷开关关合电流（峰值）：50kA2.7柜内母线断路器及负荷开关必须密封在SF6不锈钢气箱中，不锈钢气箱采用国标304不锈钢板，不锈钢厚度≥5mm，实现SF6气体全密封、全绝缘。
2.8 年泄漏率：≤0.1%/年。
2.9内燃弧耐受能力：为了保证人身安全，在额定短路电流下0.5秒的内燃弧对操作人员不构成任何危险。
2.10电缆分接箱具有完全免维护的特点，完全免维护寿命可达20年。
2.11开关设备可根据实际需求设置负荷开关可视观察窗、接地开关观察窗四、技术条件1、负荷开关1. 1开关产品必须是BKE、珠海许继电气有限公司、正泰电气等同类型产品。
1．2负荷开关要求为弹簧操作机构，操作方式：手动操作1．3负荷开关必须采用小型化封闭式电气设备，结构紧凑、体积尽量小、安装简单、操作方便，具有免维护的特点。
2017年电缆中间头阻燃防爆盒框架招标招标编码：招标文件第二册技术部分第三章规范技术标书总则1.1 本招标技术文件适用于XX供电有限公司电网建设工程工程采购的10kV电缆中间头阻燃防爆盒，它提出了该设备本体及附属设备的功能设计、结构、性能、安装和实验等方面的技术要求。
1.2 本设备招标技术文件提出的是最低限度的技术要求。
凡本招标技术文件中未规定，但在相关设备的行业规范、国家规范或IEC规范中有规定的规范条文，投标方应按相应规范的条文进行设备设计、制造、实验和安装。
对国家有关安全、环保等强制性规范，必须满足其要求。
1.3 如果投标方没有以书面形式对本招标技术文件的条文提出异议，则意味着投标方提供的设备完全符合本招标技术文件的要求。
如有异议，不管是多么微小，都应在报价书中以“对招标技术文件的意见和同招标技术文件的差异”为标题的专门章节中加以详细描述。
1.4 本招标技术文件所使用的规范如遇与投标方所执行的规范不一致时，按较高规范执行。
1.5 本招标技术文件经买、卖双方确认后作为订货合同的技术附件，与合同正文具有同等的法律效力。
1.6 本招标技术文件未尽事宜，由买、卖双方协商确定。
1.7 投标方在应标技术文件中应如实反映应标产品与本招标技术文件的技术差异。
如果投标方没有提出技术差异，而在执行合同的过程中，招标方发现投标方提供的产品与其应标招标技术文件的条文存在差异，招标方有权利要求退货，并将对下一年度的评标工作有不同程度的影响。
1.8 投标方应在应标技术部分按本招标技术文件的要求如实详细的填写应标设备的规范配置表，并在应标商务部分按此规范配置进行报价，如发现二者有矛盾之处，将对评标工作有不同程度的影响。
1.9 投标方应充分理解本招标技术文件并按本招标技术文件的具体条款、格式要求填写应标的技术文件，如发现应标的技术文件条款、格式不符合本招标技术文件的要求，则认为应标不严肃，在评标时将有不同程度的扣分。
1.10 标注“★”的条款为关键条款，作为评标时打分的重点参考。
10kv电缆中间接头防爆盒(保护盒)技
术规范
1
电缆中间头阻燃防爆盒框架招标
招标编码：
招标文件
第二册技术部分
第三章标准技术标书
总则
1.1 本招标技术文件适用于XX供电有限公司电网建设工程项目采购的10kV电缆中间头阻燃防爆盒，它提出了该设备本体及附属设备的功能设计、结构、性能、安装和试验等方面的技术要求。
1.2 本设备招标技术文件提出的是最低限度的技术要求。
凡本招标技术文件中未规定，但在相关设备的行业标准、国家标准或IEC标准中有规定的规范条文，投标方应按相应标准的条文进行设备设计、制造、试验和安装。
对国家有关安全、环保等强制性标准，必须满足其要求。
1.3 如果投标方没有以书面形式对本招标技术文件的条文提出异议，则意味着投标方提供的设备完全符合本招标技术文件的要求。
如有异议，不论是多么微小，都应在报价书中以“对招标技术文件的意见和同招标技术文件的差异”为标题的专门章节中加以详细描述。
1.4 本招标技术文件所使用的标准如遇与投标方所执行的标准不一致时，按较高标准执行。
1.5 本招标技术文件经买、卖双方确认后作为订货合同的技术附件，与合同正文具有同等的法律效力。
1.6 本招标技术文件未尽事宜，由买、卖双方协商确定。
1.7 投标方在应标技术文件中应如实反映应标产品与本招标技术文件的技术差异。
如果投标方没有提出技术差异，而在执行合同的过程中，招标方发现投标方提供的产品与其应标招标技术文件的条文存在差异，招标方有权利要求退货，并将对下一年度的评标工作有不同程度的影响。
1.8 投标方应在应标技术部分按本招标技术文件的要求如实详细的填写应标设备的标准配置表，并在应标商务部分按此标准配置进行报价，如发现二者有矛盾之处，将对评标工作有不同程度的影响。
1.9 投标方应充分理解本招标技术文件并按本招标技术文件的具体条款、格式要求填写应标的技术文件，如发现应标的技术文件条款、格式不符合本招标技术文件的要求，则认为应标不严肃，在评标时将有不同程度的扣分。
1.10 标注“★”的条款为关键条款，作为评标时打分的重点参考。
工作范围
2.1 范围和界限
(1) 本标书适应于所供10kV 电缆中间头阻燃防爆盒的设计、制。
