(完整版)超声波声强功率测量仪

超声波检测仪使用方法
超声波检测仪使用方法：
① 开机前检查仪器和探头是否完好，连接线是否插紧；
② 按照说明书打开仪器电源，预热几分钟，让仪器达到最佳工作状态；
③ 设置检测频率和灵敏度，根据被检材料选择合适的探头；
④ 在探头上涂抹耦合剂，保证探头与被测物体表面的良好接触；
⑤ 将探头平稳地放置在检测区域，开始扫描；
⑥ 注意观察显示屏上的信号变化，记录可疑位置的数据；
⑦ 对于复杂的检测任务，可以采用网格法，系统地覆盖整个检测面；
⑧ 在检测过程中，保持探头移动速度均匀，避免遗漏；
⑨ 发现异常信号时，反复验证，排除假象，确认缺陷位置；
⑩ 完成检测后，关闭仪器电源，清洁探头和仪器表面；
⑪ 整理检测数据，分析结果，编写检测报告；
⑫ 定期校准仪器，确保检测结果的准确性。

超声波声强测量的原理
超声波声强测量的原理是利用超声波的传播和接收过程中的声强变化来进行测量。

具体原理如下：
1. 产生超声波：通过压电材料或磁致伸缩材料产生高频振动，从而产生超声波。

常用的超声波频率为1MHz至10MHz。

2. 超声波传播：超声波通过介质传播，在传播过程中会与介质中的杂质、缺陷或界面发生反射、散射和吸收。

3. 接收超声波：在声源发出的超声波传播到被测物体后，部分超声波会被目标物体吸收或反射回来。

接收器接收到反射或散射回来的超声波信号。

4. 检测信号：接收到的超声波信号通过放大、滤波等处理，然后转化为电信号进行处理。

5. 声强分析：通过对接收到的超声波信号进行声波分析，包括声波的幅度、波形、频率等信息。

6. 声强测量：根据声波信号的幅度，即声强的大小，来判断被测物体的特性，如材料的质量、缺陷的大小、位置等。

总结起来，超声波声强测量的原理是利用超声波的传播和接收过程中的声强变化来判断被测物体的特性。

一、实验目的1. 理解声功率的概念和测量方法。

2. 掌握使用声功率计进行声功率测量的基本操作和注意事项。

3. 了解声源特性对声功率测量的影响。

4. 培养实验操作能力和数据分析能力。

二、实验原理声功率是指单位时间内声源辐射到空间的能量，其单位为瓦特（W）。

声功率的测量方法主要有声级计法、能量吸收法、驻波法等。

本实验采用声级计法进行声功率测量。

声级计法：利用声级计测量声源在某一方向上的声压级，然后根据声压级和距离的关系，计算出声功率。

三、实验仪器1. 声级计（含风噪声补偿器）；2. 风速仪；3. 秒表；4. 卷尺；5. 声源（如扬声器）；6. 实验平台。

四、实验步骤1. 准备实验平台，将声源放置在平台上。

2. 调整声源的工作状态，使其发出稳定的声音。

3. 使用声级计测量声源在距离声源1米处的声压级，记录数据。

4. 测量风速，记录数据。

5. 根据风速数据，调整声级计的风噪声补偿器。

6. 重复步骤3，分别测量声源在距离声源2米、3米、4米处的声压级，记录数据。

7. 根据声压级和距离的关系，计算声功率。

8. 对实验数据进行处理和分析。

五、实验数据1. 声压级（dB）：距离1米：L1 = 80 dB距离2米：L2 = 70 dB距离3米：L3 = 60 dB距离4米：L4 = 50 dB2. 风速（m/s）：v = 2 m/s六、实验结果与分析1. 计算声功率：声功率 P = 10^(L/10) 1 10^(-3) 4πR^2其中，L为声压级（dB），R为距离（m）。

P1 = 10^(80/10) 1 10^(-3) 4π 1^2 ≈ 100 WP2 = 10^(70/10) 1 10^(-3) 4π 2^2 ≈ 200 WP3 = 10^(60/10) 1 10^(-3) 4π 3^2 ≈ 300 WP4 = 10^(50/10) 1 10^(-3) 4π 4^2 ≈ 400 W2. 分析：（1）声功率随着距离的增加而逐渐减小，符合声波传播的规律。

实验九 声强扫描法测量声功率一、实验目的1.掌握声强法测声功率的原理和方法；二、实验要求1．正确理解声强法测量声功率标准(GB/T16404.2—1999)的基本原则；2．掌握Pulse 3560C 声振测量系统的基本功能及使用方法。

三、实验环境1． 声源（以空载状态的320W 大宇6060T 手电钻为例）2． B&K Pulse 声振测量系统3560C3． M6K 通用计算机4． B&K3599声强探头套件5． B&K 声学测量软件平台四、实验内容、步骤实验内容: 测量手电钻（320W ）空载状态下的声功率。

测量原理、方法：单位时间内声源所辐射的声能量称为声源的平均声功率，因为声能量是以声速c 0传播的，因此平均声功率可表示为0W c S ε= (6.1) 其中ε为平均声能量密度，S 为垂直声传播方向的面积；它与声强的关系为： W I S =⋅ (6.2) 因此，它可以通过测量包围该声源封闭面积S 上总的声强来测量声功率。

由于声强反映了测量面单位面积上所通过的平均声功率，所以将声强沿曲面的法向分量n I 在整个封闭曲面上进行积分，就可以直接求出声源的声功率W 。

即：n s sW I SdA I SdA =⋅=⋅⎰⎰⎰⎰ （6.3）由声功率的定义式（16）可知，采用声强测量法确定声功率时，首先需要确定一个假想的测量面。

理论上讲，只要曲面内无其它声源或吸声体，任何曲面都可作为测量面，而且测量面与声源的距离是任意的。

图4所示为常用的三中测量面。

第一种矩形表面最为简单。

不仅测量表面很容易确定，而且平均声强的测量也很简单，只要将各表面测出的局部声功率相加即可求出总声功率。

第二种是半球面。

这种测量面所需测点较少，且对于自由场中的无方向性声源，球面上各点声强相等。

根据ISO3754，采用此测量面时，最少的测量点数为10。

即在三个截面图上各设三个测点，另一个设在顶部（见图1）。

如果10个测点的声强差别很大，则应增加测量点数。

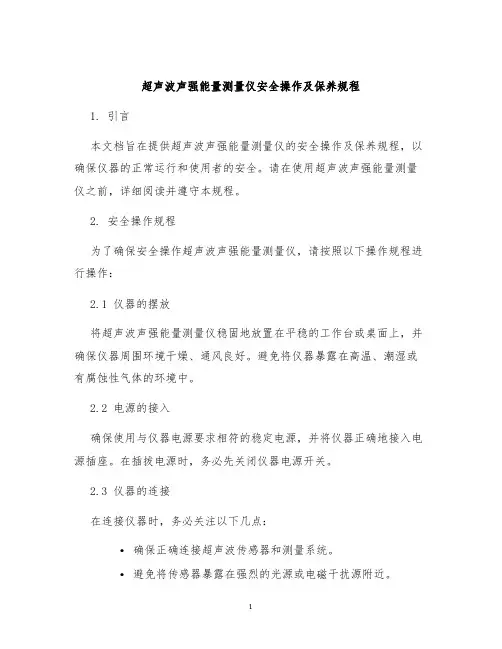

超声波声强能量测量仪安全操作及保养规程1. 引言本文档旨在提供超声波声强能量测量仪的安全操作及保养规程，以确保仪器的正常运行和使用者的安全。

请在使用超声波声强能量测量仪之前，详细阅读并遵守本规程。

2. 安全操作规程为了确保安全操作超声波声强能量测量仪，请按照以下操作规程进行操作：2.1 仪器的摆放将超声波声强能量测量仪稳固地放置在平稳的工作台或桌面上，并确保仪器周围环境干燥、通风良好。

避免将仪器暴露在高温、潮湿或有腐蚀性气体的环境中。

2.2 电源的接入确保使用与仪器电源要求相符的稳定电源，并将仪器正确地接入电源插座。

在插拔电源时，务必先关闭仪器电源开关。

2.3 仪器的连接在连接仪器时，务必关注以下几点：•确保正确连接超声波传感器和测量系统。

•避免将传感器暴露在强烈的光源或电磁干扰源附近。

•避免将传感器连接到电流大于其额定值的电源上。

2.4 操作界面的使用通过仪器的操作界面进行各项参数的设置和控制，请务必注意以下事项：•仔细阅读并理解仪器的使用说明书，确保正确地使用操作界面。

•避免频繁的按键操作，以免引起操作界面故障。

•在操作界面上设置合适的参数范围，以保证测量的准确性和稳定性。

2.5 使用结束后的处理在使用完成后，请按照以下步骤进行处理：•先关闭仪器的电源开关，再拔出电源插头。

•清洁仪器表面，避免灰尘等杂质的积累。

•将仪器放置在防尘、防潮的地方。

3. 保养规程为了确保超声波声强能量测量仪的长期性能和使用寿命，请遵守以下保养规程：3.1 清洁与防尘定期清洁仪器表面和传感器表面，可以使用软布轻轻擦拭。

避免使用含有酒精或其他腐蚀性溶剂的清洁剂。

同时，保持仪器存放时的防尘环境。

3.2 传感器保护超声波传感器是仪器的核心组成部分，需特别注意保护：•使用传感器前，请确定检测区域无明显杂质，以免对传感器造成损坏。

•传感器使用后，将其放置在防尘的包装盒中，避免遭受外界物体撞击或损坏。

3.3 定期检测及维修定期对仪器进行检测，发现任何故障或异常情况时，请联系专业人员进行维修。

声强测量的原理方法及应用
声强测量是一种用于测量声音强度的方法，它可以帮助我们了解声音在空间中的传播情况，以及声音对人类和环境的影响。

本文将介绍声强测量的原理、方法和应用。

声强测量的原理是基于声音的物理特性。

声音是由物体振动产生的机械波，它在空气中传播时会引起空气分子的振动，从而形成声波。

声波的强度取决于声源的振动强度和距离，以及介质的特性。

声强测量就是通过测量声波的强度来确定声源的振动强度和距离，以及介质的特性。

声强测量的方法有多种，其中比较常用的是声强计。

声强计是一种专门用于测量声音强度的仪器，它可以测量声音的强度、频率和时间等参数。

声强计的工作原理是利用声压传感器和微处理器来测量声波的压力和频率，然后计算出声音的强度。

声强计可以用于测量各种声源的声音强度，如机器噪声、交通噪声、音乐声等。

声强测量在工程、环境和医学等领域有着广泛的应用。

在工程领域，声强测量可以用于评估机器和设备的噪声水平，以及设计隔音和降噪措施。

在环境领域，声强测量可以用于评估城市和工业区的噪声污染水平，以及制定噪声控制政策。

在医学领域，声强测量可以用于诊断听力损失和评估听力助听器的效果。

声强测量是一种重要的声学测量方法，它可以帮助我们了解声音在
空间中的传播情况，以及声音对人类和环境的影响。

随着科技的不断发展，声强测量的精度和应用范围也在不断扩大，为我们提供了更多的信息和保障。

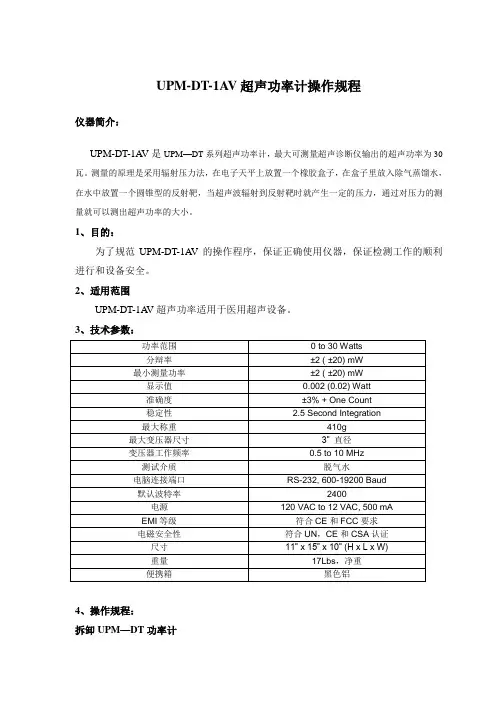

UPM-DT-1A V超声功率计操作规程仪器简介：UPM-DT-1A V是UPM—DT系列超声功率计，最大可测量超声诊断仪输出的超声功率为30瓦。

测量的原理是采用辐射压力法，在电子天平上放置一个橡胶盒子，在盒子里放入除气蒸馏水，在水中放置一个圆锥型的反射靶，当超声波辐射到反射靶时就产生一定的压力，通过对压力的测量就可以测出超声功率的大小。

1、目的：为了规范UPM-DT-1A V的操作程序，保证正确使用仪器，保证检测工作的顺利进行和设备安全。

2、适用范围UPM-DT-1A V超声功率适用于医用超声设备。

3、技术参数：4、操作规程：拆卸UPM—DT功率计功率计连同所有的部件装在一个铁箱子里，为了使用超声设备，反射靶只能用除气纯净水。

如果没有纯净水，使用蒸馏水，不能用普通水。

以下配件可以从Ohmic公司订购：♦橡胶水箱♦固定夹♦反射靶♦交流适配器♦说明书♦携带箱以上配件全为可更换部件。

UPM-DT-1正面图选择测试场地UPM—DT—1和10型功率计应避免在通风，震动和潮湿过度的地方使用。

这些因素影响显示和读数。

特别注意：♦不要打开门、窗引起空气波动或者温度剧烈变化。

♦不要靠近空调或暖气片。

♦不要靠近震动，转动或往复运动的设备。

♦不要靠近磁场或产生磁场的设备。

♦不要放置在不平的工作面上。

放置在空间足够大，容易操作远离热源的地方。

不要在功率计上放置任何东西，或用手压来读数。

1。

On/Zero off 键(电源开/关) 归零2。

Print Unit-No键Mode button (测量模式键)3。

Function Mode-Back键功能模式/后退键4。

Tare Menu-Cal-Exit键，校准键/退出键5。

显示屏6。

稳定指示7。

单位显示键，瓦或者克，Custome为瓦8。

最小分量评价程序1、打开便携箱四周的扣环，去掉外壳，功率计被安装在铁箱底上。

2、把功率计放置在一个稳定的水平台面上（观察食品的水泡）调平，避免在空调引起的空气扰动和机械震动下测量。

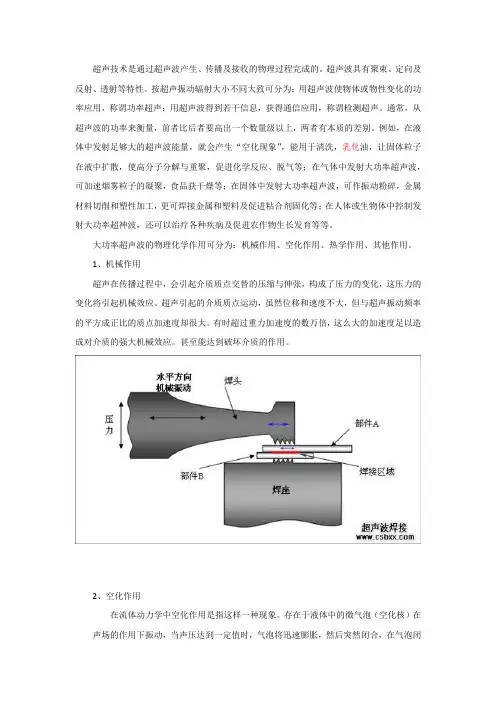

超声技术是通过超声波产生、传播及接收的物理过程完成的。

超声波具有聚束、定向及反射、透射等特性。

按超声振动辐射大小不同大致可分为：用超声波使物体或物性变化的功率应用，称谓功率超声；用超声波得到若干信息，获得通信应用，称谓检测超声。

通常，从超声波的功率来衡量，前者比后者要高出一个数量级以上，两者有本质的差别。

例如，在液体中发射足够大的超声波能量，就会产生“空化现象”，能用于清洗，乳化油，让固体粒子在液中扩散，使高分子分解与重聚，促进化学反应、脱气等；在气体中发射大功率超声波，可加速烟雾粒子的凝聚，食品获干燥等；在固体中发射大功率超声波，可作振动粉碎，金属材料切削和塑性加工，更可焊接金属和塑料及促进粘合剂固化等；在人体或生物体中控制发射大功率超神波，还可以治疗各种疾病及促进农作物生长发育等等。

大功率超声波的物理化学作用可分为：机械作用、空化作用、热学作用、其他作用。

1、机械作用超声在传播过程中，会引起介质质点交替的压缩与伸张，构成了压力的变化，这压力的变化将引起机械效应。

超声引起的介质质点运动，虽然位移和速度不大，但与超声振动频率的平方成正比的质点加速度却很大。

有时超过重力加速度的数万倍，这么大的加速度足以造成对介质的强大机械效应。

甚至能达到破坏介质的作用。

2、空化作用在流体动力学中空化作用是指这样一种现象。

存在于液体中的微气泡（空化核）在声场的作用下振动，当声压达到一定值时，气泡将迅速膨胀，然后突然闭合，在气泡闭合时产生冲击波，这种膨胀，闭合，振荡等一系列动力学过程称为声空化，多年来声空化现象常作为超声学及其应用的一项基础研究。

声化学是其中一个重要分支。

3、热学作用如果超声波作用于介质中被介质吸收，也就是有能量吸收。

同时，由于超声的振动，使介质产生强烈的高频振荡，介质间互相摩擦而发热，这种能量使液体、固体温度升高。

超声在穿透两种不同介质的分界面上，温度升高更大，这是分界面上特性阻抗不同，将产生反射，形成驻波引起分子间的相对摩擦而发热。

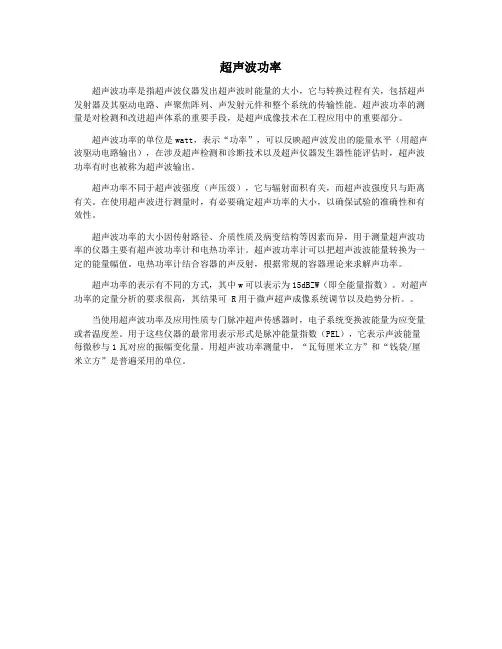

超声波功率
超声波功率是指超声波仪器发出超声波时能量的大小，它与转换过程有关，包括超声发射器及其驱动电路、声聚焦阵列、声发射元件和整个系统的传输性能。

超声波功率的测量是对检测和改进超声体系的重要手段，是超声成像技术在工程应用中的重要部分。

超声波功率的单位是watt，表示“功率”，可以反映超声波发出的能量水平（用超声波驱动电路输出），在涉及超声检测和诊断技术以及超声仪器发生器性能评估时，超声波功率有时也被称为超声波输出。

超声功率不同于超声波强度（声压级），它与辐射面积有关，而超声波强度只与距离有关。

在使用超声波进行测量时，有必要确定超声功率的大小，以确保试验的准确性和有效性。

超声波功率的大小因传射路径、介质性质及病变结构等因素而异，用于测量超声波功率的仪器主要有超声波功率计和电热功率计。

超声波功率计可以把超声波波能量转换为一定的能量幅值。

电热功率计结合容器的声反射，根据常规的容器理论来求解声功率。

超声功率的表示有不同的方式，其中w可以表示为15dBZW（即全能量指数）。

对超声功率的定量分析的要求很高，其结果可 R用于微声超声成像系统调节以及趋势分析。

当使用超声波功率及应用性质专门脉冲超声传感器时，电子系统变换波能量为应变量或者温度差。

用于这些仪器的最常用表示形式是脉冲能量指数（PEL），它表示声波能量每微秒与1瓦对应的振幅变化量。

用超声波功率测量中，“瓦每厘米立方”和“钱袋/厘米立方”是普遍采用的单位。
