电⽓图纸设计规范(经典)电⽓设计图纸规范⼀、电⽓图定义⽤电⽓图形符号、带注释的围框或简化外形表⽰电⽓系统或设备中组成部分之间相互关系及其连接关系的⼀种图。
⼴义地说表明两个或两个以上变量之间关系的曲线,⽤以说明系统、成套装置或设备中各组成部分的相互关系或连接关系,或者⽤以提供⼯作参数的表格、⽂字等,也属于电⽓图之列。
⼆、电⽓图分类1、系统图或框图:⽤符号或带注释的框,概略表⽰系统或分系统的基本组成、相互关系及其主要特征的⼀种简图。
2、电路图:⽤图形符号并按⼯作顺序排列,详细表⽰电路、设备或成套装置的全部组成和连接关系,⽽不考虑其实际位置的⼀种简图。
⽬的是便于详细理解作⽤原理、分析和计算电路特性。
3、功能图:表⽰理论的或理想的电路⽽不涉及实现⽅法的⼀种图,其⽤途是提供绘制电路图或其他有关图的依据。
4、逻辑图:主要⽤⼆进制逻辑(与、或、异或等)单元图形符号绘制的⼀种简图,其中只表⽰功能⽽不涉及实现⽅法的逻辑图叫纯逻辑图。
5、功能表图:表⽰控制系统的作⽤和状态的⼀种图。
6、等效电路图:表⽰理论的或理想的元件(如R、L、C)及其连接关系的⼀种功能图。
7、程序图:详细表⽰程序单元和程序⽚及其互连关系的⼀种简图。
8、设备元件表:把成套装置、设备和装置中各组成部分和相应数据列成的表格其⽤途表⽰各组成部分的名称、型号、规格和数量等。
9、端⼦功能图:表⽰功能单元全部外接端⼦,并⽤功能图、表图或⽂字表⽰其内部功能的⼀种简图。
10、接线图或接线表:表⽰成套装置、设备或装置的连接关系,⽤以进⾏接线和检查的⼀种简图或表格。
⑴单元接线图或单元接线表:表⽰成套装置或设备中⼀个结构单元内的连接关系的⼀种接线图或接线表。
(结构单元指在各种情况下可独⽴运⾏的组件或某种组合体)⑵互连接线图或互连接线表:表⽰成套装置或设备的不同单元之间连接关系的⼀种接图或接线表。
(线缆接线图或接线表)⑶端⼦接线图或端⼦接线表:表⽰成套装置或设备的端⼦,以及接在端⼦上的外部接线(必要时包括内部接线)的⼀种接线图或接线表。
建筑电气设计规范1. 引言建筑电气设计是建筑工程的一项重要内容,它涉及到建筑物内部的电力系统、照明系统、通信系统等方面。
为了保证建筑电气设计的质量,提高建筑电气系统的安全性、稳定性和可靠性,制定一套科学合理的建筑电气设计规范是非常必要的。
2. 设计原则建筑电气设计应遵循以下原则:•安全性原则:保证建筑物内电气系统的安全运行,预防火灾和其他安全事故的发生。
•稳定性原则:确保电气系统在正常工作情况下具有良好的稳定性,不受外界因素的干扰。
•可靠性原则:保证电力供应的可靠性,减少停电时间,提高用户的用电质量。
•节能性原则:合理利用电力资源,减少能源消耗,降低能源开支。
3. 设计要求3.1 电力系统设计要求•根据建筑物的用电需求确定电力系统的功率容量。
•采用合适的电气设备,如变压器、开关设备等,确保电力系统的安全与稳定。
•采用合适的导线规格和断路器容量,确保电力系统的稳定和可靠。
3.2 照明系统设计要求•根据建筑物的实际情况确定照明设备的布置和灯具的类型。
•根据照明需求确定照明系统的照度要求,保证光线的充足和均匀。
•采用高效节能的照明设备,如LED灯等,提高能源利用效率。
3.3 通信系统设计要求•根据建筑物内部的通信需求确定通信系统的类型和设备。
•采用合适的通信设备,如电话机、交换机等,确保通信系统的稳定和通信质量。
4. 设计流程建筑电气设计的流程如下:1.确定需求:根据建筑物的用途和功能,确定电力、照明和通信系统的设计需求。
2.方案设计:根据需求确定电力、照明和通信系统的布置方案,绘制系统的拓扑图。
3.设备选型:根据方案确定合适的电气设备、照明设备和通信设备,并进行选型。
4.施工图设计:根据方案设计详细的施工图纸,标明设备的安装位置、线路的敷设方式等。
5.施工与安装:根据施工图纸进行电力、照明和通信设备的安装和线路的敷设。
6.调试与测试:对安装完成的系统进行调试和测试,确保系统的运行正常。
7.验收与维护:对系统进行验收,完成后进行日常维护,定期检查和维修系统设备。

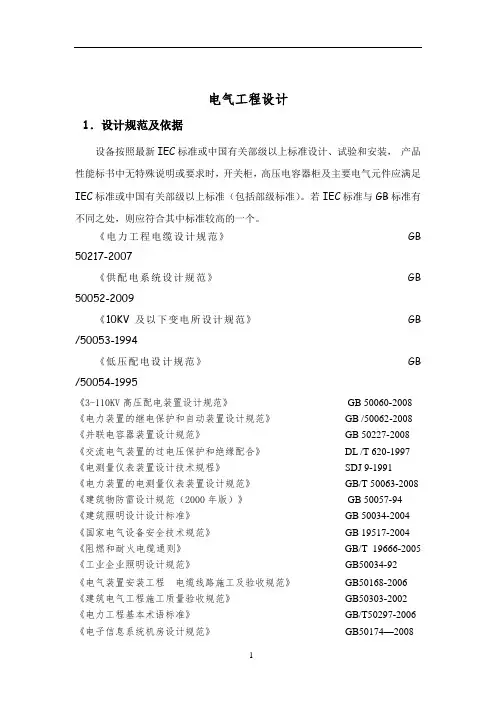

电气设计规范一、图纸电气图纸应尽量齐备, 绘制的图纸应能满足安装、调试用。
(1)目前必备图纸:(2)电气原理图(3)地基图(4)电气箱, 分线盒等(5)电气元件布置图(6)电气标牌及小铭牌(7)电气互连图(8)电气元件明细表(1)如有必要, 应加图纸:(2)接线图(3)设备布线总图或设备电气元件位置图(4)流程图2. 电气图纸的符号应按国家标准绘制, 不能随意杜撰;3. 图纸发放时, 质检科、安装电工应给全套图纸, 生产科给外协件图纸及钢管明细, 供应科给电气元件明细表及电气铭牌;4、图纸下发必须签名:除设计者外, 还应至少有一名审核者。
审核者应认真审核图纸, 并承担至少30%以上的责任。
二、主要电气元件的选用标准1、在主线路中不再选用熔断器作短路保护的元件。
在控制电路中可以选择RT18X—32的熔断器作短路保护;2、自动空气开关的选择: 其额定电流应使与被控制的电气设备的额定电流相等。
但对负载启动的电机, 可适当放大一个等级;3、交流接触器主触头的额定电流, 应与被控制的电气设备的额定电流相等, 但对于22KW以上的电机及频繁启动的电机, 可适当放大一个等级;热继电器的整定范围, 通常在电机的额定电流的0.95—1.1倍之间。
建议统一用电机额定电流的1.1倍。
个人建议1.2的整定倍数。
三、选择主要电气元件的型号分类1、电气元件的选用应遵循质优价廉的原则。
首先必须保证质量, 尽量选用国家名牌大厂的元件。
2、自动空气开关可选型号:DW15.DZ10、DZ20、S250S、DZX4, 淘汰型号:S060、DZ53、交流接触器: B系列、CJ20、淘汰型号: CJ104、中间继电器: K系列、淘汰型号: JZ75、热继电器;T系列、淘汰型号: JR166、电缆线: 至电机的选用YZ、YC系列;控制电缆的选用RVV;屏蔽线选用RVVP接近开关选用型号: QEM—F—NK25、QEM—G—K25、QZM—F—NK10QZM—G—K10光电开关选择型号: EA—F—NK—YEA—G—K—Y上述产品所列型号, 设计人员应优先选用(特殊情况例外)。
指示灯和按钮颜色(GB2682-81)
◎可用颜色
指示灯用红、黄、绿、蓝、白、;
按钮用红、黄、绿、蓝、黑、白、灰。
◎选色原则
依按钮被操作(按压)后所引起的功能,或指示灯被接通(发光)后反映的信息来选色。
◎按钮的颜色
“停止”、“断电”、“事故”用红色钮;
“起动”、“通电”优先用绿色钮,允许黑、白、灰色钮;
一钮双用的“起动”与“停止”、“通电”与“断电”,交替按压后改变功能,不能用红、绿色钮,而应用黑、白、灰色钮;
点动按钮应用黑、白、灰、绿色钮,最好是黑色钮,而不能用红色钮;
“复位”单一功能的,建议用蓝色钮;
◎灯光按钮
指示灯、按钮的颜色选择,同样适用于灯光按钮。
当选色有困难时,允许使用白色;
灯光按钮不得用作事故按钮;。
