消火栓按钮该不该直接启泵——分析

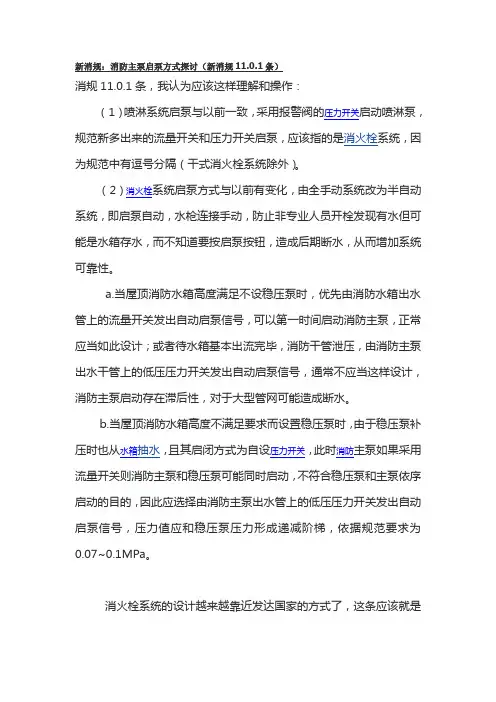

消规11.0.1条，我认为应该这样理解和操作：
为规范中有逗号分隔（干式消火栓系统除外）。

系统，即启泵自动，水枪连接手动，防止非专业人员开栓发现有水但可能是水箱存水，而不知道要按启泵按钮，造成后期断水，从而增加系统可靠性。

a.当屋顶消防水箱高度满足不设稳压泵时，优先由消防水箱出水管上的流量开关发出自动启泵信号，可以第一时间启动消防主泵，正常应当如此设计；或者待水箱基本出流完毕，消防干管泄压，由消防主泵出水干管上的低压压力开关发出自动启泵信号，通常不应当这样设计，消防主泵启动存在滞后性，对于大型管网可能造成断水。

b.当屋顶消防水箱高度不满足要求而设置稳压泵时，由于稳压泵补
流量开关则消防主泵和稳压泵可能同时启动，不符合稳压泵和主泵依序启动的目的，因此应选择由消防主泵出水管上的低压压力开关发出自动启泵信号，压力值应和稳压泵压力形成递减阶梯，依据规范要求为0.07~0.1MPa。

消火栓系统的设计越来越靠近发达国家的方式了，这条应该就是
他们消火栓泵的启动都是自动的，一般都是在消防泵房里设计一台消防主泵，一台消防稳压泵，通常不设备用，消防主泵为柴油机泵（这点和我们有很大不同：我们认为市电是安全的，他们认为自备柴油发电才是靠谱的，市电只是备用，由ATS切换，相应的就会增加柴油储罐、蓄电池等），稳压泵长期工作，管网泄压过大时柴油主泵迅速启动，为稳高压系统，不设消防水箱，因为消防水箱多此一举，而且系统路线越复
理不当造成损失，保险公司是不赔的，消防如果高标准设计，保费会下降的，所以消防都是建设单位自己要求，而且只高不低，不像国内单位都是能省则省，能糊弄则糊弄，消防规范就是最高要求，国外违反消防、安全标准的代价是很大的。

《消防给水及消火栓系统技术规范》GB50974-2014应用心得摘要：国家标准《消防给水及消火栓系统技术规范》GB50974-2014于2014年10月1日起正式实施，将成为今后一段时期内给排水设计人员工程设计的主要依据。

本文阐述了规范中几个条文问题，以及在执行时需要重点把握的几个方面。

关键词：消防给水；泄压阀；动压；水量；控制中华人民共和国国家标准《消防给水及消火栓系统技术规》GB50974-2014（以下简称《水消规》）于2014年10月1日起正式实施，这本规范将消防给水及消火栓系统的内容从《建筑设计防火规范》GB50016—2014和《高层民用建筑设计防火规范》GB 50045—95（2005版）中单独出来，从章节安排上颠覆了原有的行文风格，更是在消防理念上进行了一些突破，从整体上讲，是一本难得的好规范，将对我国消防水灭火系统产生巨大的积极影响。

笔者通过一段时间的研读和应用，有以下几个心得：一、与国家现行规范之间的相互冲突：1.《水消规》5.2.6.6条中“进水管应在溢流水位以上接入，进水管口的最低点高出溢流边缘的高度应等于进水管管径，但最小不应小于100mm，最大不应大于150mm。

”与国家现行规范《建筑给水排水设计规范》GB 50015-2003（2009年版）（以下简称《建水规》）3. 2. 4C条中“从生活饮用水管网向消防、中水和雨水回用等其他用水的贮水池（箱）补水时，其进水管口最低点高出溢流边缘的空气间隙不应小于150mm。

”二者明显表达冲突。

根据编者的本意，建议当消防水箱补水管接自市政自来水或生活饮用水系统时，按《建水规》第3、2、4c 条执行，进水管管底高于溢流喇叭口顶150mm；当消防水箱补水管接自非生活饮用水源时，按《水消规》第5.2.6.6 条执行。

2.《水消规》3.5.2条中地下建筑室内消火栓设计流量的表述中地下建筑是否包含地下停车库，地下停车库的室内消火栓设计流量是否遵照《汽车库、修车库、停车场设计防火规范》GB50067-97中7.1.8条文规定。

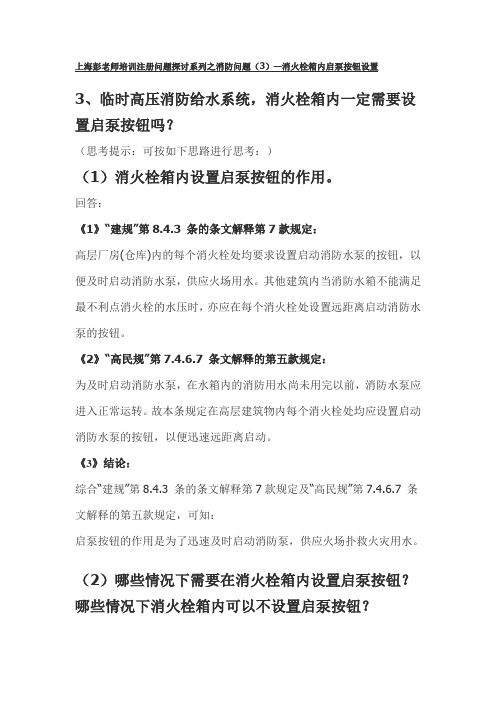

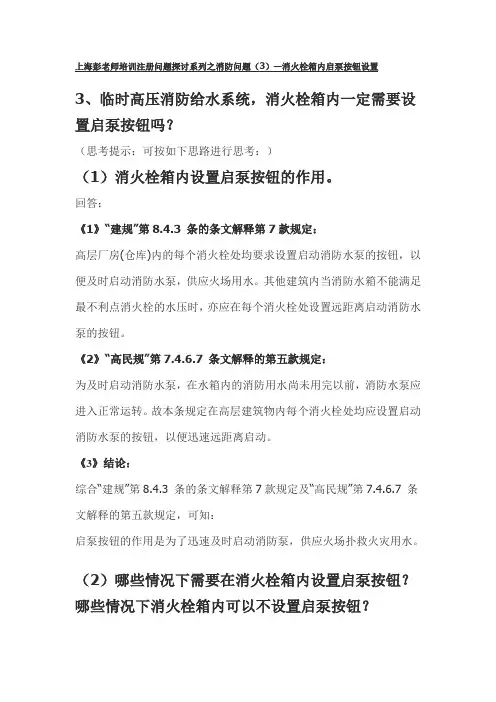

3、临时高压消防给水系统，消火栓箱内一定需要设置启泵按钮吗？（思考提示：可按如下思路进行思考：）（1）消火栓箱内设置启泵按钮的作用。

回答：《1》“建规”第8.4.3 条的条文解释第7款规定：高层厂房(仓库)内的每个消火栓处均要求设置启动消防水泵的按钮，以便及时启动消防水泵，供应火场用水。

其他建筑内当消防水箱不能满足最不利点消火栓的水压时，亦应在每个消火栓处设置远距离启动消防水泵的按钮。

《2》“高民规”第7.4.6.7 条文解释的第五款规定：为及时启动消防水泵，在水箱内的消防用水尚未用完以前，消防水泵应进入正常运转。

故本条规定在高层建筑物内每个消火栓处均应设置启动消防水泵的按钮，以便迅速远距离启动。

《3》结论：综合“建规”第8.4.3 条的条文解释第7款规定及“高民规”第7.4.6.7 条文解释的第五款规定，可知：启泵按钮的作用是为了迅速及时启动消防泵，供应火场扑救火灾用水。

（2）哪些情况下需要在消火栓箱内设置启泵按钮？哪些情况下消火栓箱内可以不设置启泵按钮？回答：1) 从“建规”的条文及条文解释分析：《1》“建规”第8.4.3 条第8款规定：高层厂房（仓库）和高位消防水箱静压不能满足最不利点消火栓水压要求的其它建筑，应在每个室内消火栓处设置直接启动消防水泵的按钮，并应有保护设施；《2》“建规”第8.4.3 条的条文解释第7款规定：高层厂房(仓库)内的每个消火栓处均要求设置启动消防水泵的按钮，以便及时启动消防水泵，供应火场用水。

其他建筑内当消防水箱不能满足最不利点消火栓的水压时，亦应在每个消火栓处设置远距离启动消防水泵的按钮。

采用稳压泵稳压时，当室内消防管网压力降低时能及时启动消防水泵的，也可不设远距离启动消防水泵的按钮。

《3》分析：从“建规”第8.4.3 条第8款规定及第8.4.3 条的条文解释第7款规定，我们可以看出消火栓箱内设置启泵按钮的作用是为了迅速远距离启动消防泵。

如果火灾发生时有其他方式能够迅速及时的启动消防泵（比如稳压泵稳压的情况），则消火栓箱内的启泵按钮可以设置也可以不设置，因为此时消火栓箱内即使没有启泵按钮，消防泵也一样可以及时启动运行。

消防水泵控制的相关知识点一、启停泵消防水泵应能手动启停和自动启动。

1. 消防水泵控制柜应设置在消防水泵房或专用消防水泵控制室内，并应符合下列要求：1) 消防水泵控制柜在平时应使消防水泵处于自动启泵状态。

2) 当自动水灭火系统为开式系统，且设置自动启动确有困难时，经论证后消防水泵可设置在手动启动状态，并应确保24h有人工值班。

2. 消防水泵应确保从接到启泵信号到水泵正常运转的自动启动时间不应大于2min 。

注:1. 消火栓按钮不宜作为直接启动消防水泵的开关，但可作为发出报警信号的开关或启动干式消火栓系统的快速启闭。

2. 稳压泵应由消防给水管网或气压水罐上设置的稳压泵自动启停泵压力开关或压力变送器控制。

二、水泵控制柜设置要求1. 消防水泵控制柜设置在专用消防水泵控制室时，其防护等级不应低于IP30;与消防水泵设置在同一空间时，其防护等级不应低于IP55。

2. 消防水泵控制柜应采取防止被水淹没的措施。

在高温潮湿环境下，消防水泵控制柜内应设置自动防潮除湿的装置。

3. 消防水泵控制柜应设置机械应急启泵功能，并应保证在控制柜内的控制线路发生故障时由有管理权限的人员在紧急时启动消防水泵。

机械应急启动时，应确保消防水泵在报警5.0min内正常工作。

4. 消防水泵控制柜应有显示消防水泵工作状态和故障状态的输出端子及远程控制消防水泵启动的输入端子。

控制柜应具有自动巡检可调、显示巡检状态和信号等功能，且对话界面应有汉语语言，图标应便于识别和操作。

三、双电源切换消防水泵的双电源切换应符合下列规定：1. 双路电源自动切换时间不应大于2s。

2. 当一路电源与内燃机动力的切换时间不应大于15s。

四、消防水泵调试要求1. 以自动直接启动或手动直接启动消防水泵时，消防水泵应在55s内投入正常运行，且应无不良噪声和振动。

2. 以备用电源切换方式或备用泵切换启动消防水泵时，消防水泵应分别在1min或2min内投入正常运行。

3. 消防水泵安装后应进行现场性能测试，其性能应与生产厂商提供的数据相符，并应满足消防给水设计流量和压力的要求。

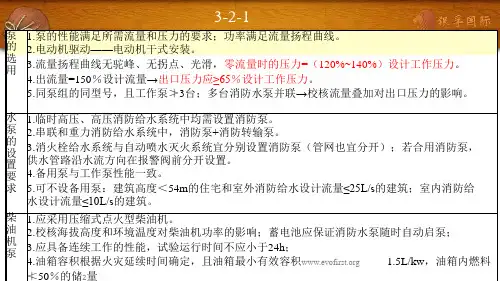

消防水泵消防给水设施包括：消防水源（消防水池）、消防水泵、消防供水管道、增（稳）压设备（消防气压罐）、消防水泵接合器、消防水箱等；消防水泵：使用的多为离心泵；（一）消防水泵设置要求1、设置消防水泵和消防转输泵均应设置备用泵，备用泵的工作能力不应小于最大一台消防水泵的工作能力，可按“用一备一”或“用二备一”的比例设置备用泵；2、下列情况可不设备用泵（人少、火灾危险性低或发生火灾时发生的损失较少）：（1）建筑高度小于54m的住宅建筑和室外消防给水设计流量小于或等于25L/s；（2）建筑的室内消防给水设计流量小于10 L/s的建筑；（二）消防泵的选用1、消防水泵流量、扬程的有关要求（1）消防水泵的性能满足消防给水系统所需流量和压力的要求；（2）消防水泵所配驱动器的功率应满足所选水泵流量扬程性能曲线上任何一点运行所需功率的要求；（3）当采用电动机驱动的消防水泵时，应选择电动机干式安装的消防水泵；（4）流量扬程性能曲线应为无驼峰、无拐点的光滑曲线，零流量时的压力不应大于设计工作压力的140%，且宜大于设计工作压力的120%；（5）当出水流量为设计流量的150%时，其出口压力不应低于设计工作压力的65%；（6）泵轴的密封方式和材料应满足消防水泵在低流量运转时的要求；（7）消防给水同一泵组的消防水泵型号应一致，且工作泵不宜超过3台；（8）多台消防水泵并联时，应校核叠加对消防水泵出口压力的影响；（9）单台消防水泵的最小额定流量不应小于10L/s，最大额定流量不宜大于32010L/s；2、消防水泵主要材质的有关规定（1）水泵外壳宜为球墨铸铁；（2）叶轮应为青铜或不锈钢；3、柴油机消防水泵的有关规定（1）采用压缩式点火型柴油机，不可采用内燃式；（2）柴油机的额定功率应校核海拔和环境温度对柴油机功率的影响；（3）试运行时间不应小于24h，具有连续工作性能；（4）柴油机消防水泵的蓄电池应保证消防水泵随时能自动启泵的要求；（5）柴油机消防水泵的供油箱应根据火灾延续时间确定，且油箱最小有效容积应按1.5L/kW 配置，柴油机消防水泵油箱内储存的燃料不应小于50%的储量；4、轴流深井泵安装的有关规定（1）轴流深井泵安装于水井时，其淹没深度应满足其可靠运行的要求，在水泵出流量为150%的设计流量时，其最低淹没深度应是第一个水泵叶轮底部水位线以上不少于3.2m，且海拔每增加300m，深井泵的最低淹没深度应至少增加0.3m；（2）轴流深井泵安装在消防水池等消防水源上时，其第一个水泵叶轮底部应低于消防水池的最低有效水位线，且淹没深度应根据水力条件经计算确定，并应满足消防水池等消防水源有效储水量或有效水位能全部被利用的要求；当水泵设计流量大于125L/s时，应根据水泵性能确定淹没深度，并应满足水泵气蚀余量的要求；（3）当消防水池最低水位低于离心水泵出水管中心线或水源水位不能保证离心水泵吸水时，可采用轴流深井泵，并应采用湿式深坑的安装方式安装于消防水池等消防水源上；（4）当轴流深井泵的电动机露天设置时，应有防雨功能；（三）消防泵的串联和并联串联：消防泵的串联是将一台泵的出水口与另一台的吸水管直接连接，且两台泵同时运行；（1）可增加扬程；（2）消防泵的串联宜采用相同型号、相同规格的消防泵；（3）在开启时，应先开启前面的消防泵，后开启后面的消防泵（按水流方向，若先开启后面的消防泵就会造成消防泵空转，这样对消防泵的损害是最大的）；并联：消防泵的并联是指由两台以上的消防泵同时向消防给水系统供水；增加流量，但在叠加时，系统的流量会有所下降；（四）消防水泵的吸水水泵启动时其叶轮必须浸没在水中，所以吸水管应采用自灌式吸水，即泵轴的高程要低于水源的最低可用水位；（1）自灌式吸水时，吸水管上应装阀门，以便于检修；（2）消防水泵从市政管网直接抽水时，应在消防水泵出水管上设置有空气隔断的倒流防止器；Ps：倒流防止器（backflow preventer）是一种采用止回部件组成的可防止给水管道水流倒流的装置，它的功能是在任何情况下防止管道中的介质倒流，以达到避免倒流污染的目的。

郝秦峰（山西省阳泉市建筑设计院，阳泉045000）摘要比较了《消防给水及消火栓系统技术规范》（GB 50974—2014）中消防水泵启动方式的规定与相关规范、标准图集的异同，介绍了压力开关、流量开关及其自动启泵的设定值确定，提出了系统设置稳压设备时应注意的问题，比较了各种自动启泵方式的优缺点。

0引言《消防给水及消火栓系统技术规范》（GB 50974-2014，以下简称“水消规”）发布实施后，消防水泵（尤其是消火栓系统的消防水泵）的控制与操作做到了有规可依，同时，一些现行的控制做法将作出改变。

“水消规”将临时高压消防给水系统定义为火灾时能自动启动消防水泵的供水系统，并要求消防水泵控制柜在平时应使消防水泵处于自动启泵状态，以及消防水泵应能手动启停和自动启动。

自动启泵的方式在“水消规”11.0.4条做出了规定，“消防水泵应由消防水泵出水干管上设置的压力开关、高位消防水箱出水管上的流量开关，或报警阀压力开关等开关信号应能直接自动启动消防水泵”。

本文拟对“水消规”实施后消防水泵自动启动中的几个问题进行探讨。

1“水消规”消防水泵启动方式与相关规范、标准图集的异同《建筑设计防火规范》（GB 50016-2006）8.4.3条第8款、《高层民用建筑设计防火规范》（GB 50045-95，2005年版）7.4.6条第7 款、《汽车库、修车库、停车场设计防火规范》（GB 50067-97）7.1.14 条均要求临时高压消防给水系统的每个消火栓处应设直接启动消防水泵的按钮，均未要求消火栓系统自动启泵。

《自动喷水灭火系统设计规范》（GB 50084-2001，2005年版，以下简称“喷规”）4.1.4条第2款规定“湿式系统、干式系统应在开放一只喷头后自动启动，预作用系统、雨淋系统应在火灾自动报警系统报警后自动启动”。

11.0.1条规定“湿式系统、干式系统的喷头动作后，应由压力开关直接联锁自动启动供水泵”。

国家标准图集《消防增压稳压设备选用与安装（隔膜式气压罐）》(98S205)中指出“一旦有火情，管道系统大量缺水，造成P s1（稳压泵启动压力，P s1=P2+0.02～0.03 MPa）压力下降，降至P2时发出报警信号，立即启动消防水泵（手动或自动启动由设计人确定）”。

2020年一级消防工程师《案例分析》考试真题一、阅读分析（共6题，每题20分）案例一【背景材料】某证券公司大楼的地下一层，建筑面积为4000㎡，层高为4m，设置了机械排烟和机械补风系统高压变电室、低压配电室共用一套组合分配IG541混合气体灭火系统。

系统组成示意图见下图，火灾报警控制器、气体灭火控制器安装在同层消防控制室内。

消防控制室与低压配电室的值班室合用。

2020年8月3日，消防技术服务机构对地下室机械排烟和机械补风系统，高压变电室，低压配电室气体灭火系统进行检查。

情况如下：（1）机械排烟和机械补风系统：6个板式排烟口中的2个已更换为格栅排烟口，格栅排烟口阀体手动驱动装置距离地面2.5m，逐一按下板式排烟口的远距离手动驱动装置复位按钮，其中1个板式排烟口不能完全开启，其他板式排烟口开启后，用风速计测量排烟口，补风口处风速为0，排烟风机、补风机未启动。

（2）气体灭火系统：消防控制室值班记录本上填写的值班时间是8：30-20：30，有1人签字，值班人员仅持有电工操作证；询问"紧急停止"按钮的作用，值班人员回答"按下"紧急停止“按钮，正在喷气的IG541钢瓶停止喷气"。

查看标签得知IG541钢瓶最近检查时间是2015年1月；触发高压变电室感烟火灾探测器、感温火灾探测器报警，气体灭火控制器接收不到联动信号。

【问题】1.1.该单位将板式排烟口更换成格栅排烟口是否可行？为什么？分析板式物排烟口不能正常打开的原因并提出修复方法。

1.2.造成板式排烟口开启后排烟风机无法启动的原因是什么？1.3.关于"紧急停止"按钮的作用，值班人员的回答是否正确？为什么？该公司大楼高压变电室、低压配电室气体灭火系统的维护管理存在什么问题？1.4.示意图中9所指部件名称是什么？低压配电室发生火灾时，哪个启动气瓶应该启动？哪些钢瓶应喷放IG541混合气体？案例二【背景材料】寒冷地区某二级耐火等级的厂房，地上4层，每层建筑面积为8000㎡，层高为4m，其中，地上一层办公场所建筑面积为2000㎡，服装生产车间建筑面积为6000㎡，地上二层至四层为标准服装生产车间，地下室建筑面积为8000㎡，功能为机电设备用房、车库，地下室结构柱网为9m×9m，主梁之间为"#"字次梁，建筑内设置自动喷水灭火系统等消防设施并配置了灭火器，其中，地上设置了采暖，各层设置湿式自动喷水灭火系统，每层设置1套湿式报警阀组；地上一层设置了2个水流指示器，地上二层至四层没有设置水流指示器；地下室未采暖，设置预作用自动喷水灭火系统。

普通消火栓按钮如何启动消防泵问题1：普通消火栓按钮如何启动消防泵一般普通消火栓按钮是穿四根线，两根启泵线，两根点灯线。

泵的二次回路图上没有启泵和停泵继电器。

那么如何实现：1、按钮按下后要给消防中心一个信号（报火警），同时要能直接启泵。

2、也是最重要的一点，怎么点亮消火栓按钮上的灯？虽然二次回路图上有点灯的端子，但那是交流电，而消火栓按钮上的灯是用直流24V点亮了。

那么怎么实现这样的功能呢？回答：你说的四根线是指到泵房四根，不算信号线，算上信号线应该是六根，据我所知大部分的厂家都是到控制室两根，到泵房是三根或者四根，只要你把消报按下去了，控制室自动就会接收到火警，这个写在消报内部的逻辑，所有厂家的消火栓按钮都有这个功能这也是基本的功能，所以这个没问题，能实现，再说起泵，消防检测规范上要求控制室跟现场都能起泵也就是通常所说的两种起泵方式，如果你穿了四根线到泵房，那就很好说了，两根是起泵，两根是回答。

通常消防泵的厂家会留出来四个端子，两根是启动，两根是回答信号的，如果起泵是24v起泵就直接接上去就行了，如果是大电流起泵，那就需要接上一个24v继电器，通过控制继电器来起泵。

至于回答，一般的接法有两种，一种是接到继电器上，只要继电器动作了，回答灯马上就亮了，这种接法的优点是方便，缺点是不能直接反应起泵情况，如果泵没起来，或者泵坏了，但是继电器动作了这样灯也会亮，就是通常说的假回答，第二种接线就是直接接到泵上，这种接法不会出现假回答。

通常泵上回答那两个端子是无源常开的，一旦起泵后，就变成无源常闭的了，这时候你可以把24v的正极（或者负极）接到第一个端子，然后从第二个端子出来，回到消报上，这样就是没有起泵的时候回路是断开的，一旦起泵了，就变成通路了，这样灯就亮了。

问题2：请问在消防系统中手报按钮和消火栓按钮的接线方法我这里手报是4根消火栓是6根请大虾告诉下分别是什么线回答：看系统图和产品手册。

手报4根有两种可能：1、回路是来回线；2、一组回路线，一组电话插孔线；消火栓6根线：有2根是从报警系统的回路上过来的，另外4根是从泵房来的。
