GSK980T编程教案（课题三）第一篇：GSK980T编程教案(课题三)GSK980T编程教案课题三：如图所示：毛坯￠22X60，要求完成零件的加工。

试编写粗精车加工程序，并工艺说明要求：1、按图纸要求加工工件。

2、粗车时用粗车循环G71。

分析：加工此工件需要四把刀具，1﹟刀具粗车外圆刀，2﹟刀精车外圆刀，3﹟刀具切槽刀。

加工工艺：1、夹住工件，伸出长度约45mm。

2、粗车各外圆。

3、精车各外圆。

5、切断工件注意事项：1、换刀点必须放在安全位置。

2、各坐标点要计算准确，负责加工的圆球就不圆1.1 零件节点计算OA=R2-R1=15-10=5AE=CH+(DO=R3)=10/2+10=15 OE=OA+AE=20 IE2=IO2-OE2=225所以IE=15BG=OB*IE/IO=15*15/25=9 OG= BO2-BG2=12 AG=OG-OA=12-5=7 BX=7*2=14BZ=-19 1.2相关指令讲解其中；X, Z 为切削终点绝对坐标值。

单位mm , R为圆锥大小端的半径差,R有正负之分。

R=0或默认为圆柱面切削。

F为循环进给速度G71U(△d)R(e)G71P(ns)Q(nf)U(△u)W(△w)F(f)S(s)T(t)F__从序号ns至nf的程序段,指定A及B间的移动指令。

△d:切削深度(半径指定)不指定正负符号。

e:退刀行程。

ns:精加工形状程序的第一个段号。

nf:精加工形状程序的最后一个段号。

△u：X方向精加工预留量的距离及方向。

（直径/半径）△w: Z方向精加工预留量的距离及方向G73U(△i)W(△k)R(d)G73P(ns)Q(nf)U(△u)W(△w)F(f)S(s)T(t △i:X轴方向退刀距离(半径指定)。

△k: Z轴方向退刀距离(半径指定)。

d:分割次数这个值与粗加工重复次数相同。

ns: 精加工形状程序的第一个段号。

nf:精加工形状程序的最后一个段号。

△u：X方向精加工预留量的距离及方向。

广州数控980TD编程操作说明书第一篇编程说明第一章：编程基础1.1GSK980TD简介广州数控研制的新一代普及型车床CNC GSK980TD是GSK980TA的升级产品，采用了32位高性能CPU和超大规模可编程器件FPGA，运用实时多任务控制技术和硬件插补技术，实现μm级精度运动控制和PLC逻辑控制。

技术规格一览表1.2 机床数控系统和数控机床数控机床是由机床数控系统（Numerical Control Systems of machine tools）、机械、电气控制、液压、气动、润滑、冷却等子系统（部件）构成的机电一体化产品，机床数控系统是数控机床的控制核心。

机控系统由控制装置（Computer Numerical Controler简称CNC）、伺服（或步进）电机驱动单元、伺服（或步进）电机等构成。

数控机床的工作原理：根据加工工艺要求编写加工程序（以下简称程序）并输入CNC，CNC加工程序向伺服（或步进）电机驱动单元发出运动控制指令，伺服（或步进）电机通过机械传动构完成机床的进给运程序中的主轴起停、刀具选择、冷却、润滑等逻辑控制指令由CNC传送给机床电气控制系统，由机床电气控制系统完成按钮、开关、指示灯、继电器、接触器等输入输出器件的控制。

目前，机床电气控制通常采用可编程逻辑控制器（Programable Logic Controler 简称PLC），PLC具有体积小、应用方便、可靠性高等优点。

由此可见，运动控制和逻辑控制是数控机床的主要控制任务。

GSK980TD车床CNC同时具备运动控制和逻辑控制功能，可完成数控车床的二轴运动控制，还具有内置式PLC功能。

根据机床的输入、输出控制要求编写PLC程序（梯形图）并下载到GSK980TD，就能实现所需的机床电气控制要求，方便了机床电气设计，也降低了数控机床成本。

实现GSK980TD车床CNC控制功能的软件分为系统软件（以下简称NC）和PLC软件（以下简称PLC）二个模块，NC模块完成显示、通讯、编辑、译码、插补、加减速等控制，PLC模块完成梯形图解释、执行和输入输出处理。

广州数控980TD编程操作说明书第一篇编程说明第一章：编程基础1.1GSK980TD简介广州数控研制的新一代普及型车床CNC GSK980TD是GSK980TA的升级产品，采用了32位高性能CPU和超大规模可编程器件FPGA，运用实时多任务控制技术和硬件插补技术，实现μm级精度运动控制和PLC逻辑控制。

技术规格一览表运动控制控制轴：2轴（X、Z）；同时控制轴（插补轴）：2轴（X、Z）插补功能：X、Z二轴直线、圆弧插补位置指令范围：-9999.999～9999.999mm；最小指令单位：0.001mm电子齿轮：指令倍乘系数1～255，指令分频系数1～255快速移动速度：最高16000mm/分钟（可选配30000mm/分钟）快速倍率：F0、25%、50%、100%四级实时调节切削进给速度：最高8000mm/分钟（可选配15000mm/分钟）或500mm/转（每转进给）进给倍率：0～150%十六级实时调节手动进给速度：0～1260mm/分钟十六级实时调节手轮进给：0.001、0.01、0.1mm三档加减速：快速移动采用S型加减速，切削进给采用指数型加减速Ｇ指令28种G指令：G00、G01、G02、G03、G04、G28、G32、G33、G34、G40、G41、G42、G50、G65、G70、G71、G72、G73、G74、G75、G76、G90、G92、G94、G96、G97、G98、G99，宏指令G65可完成27种算术、逻辑运算及跳转螺纹加工攻丝功能；单头/多头公英制直螺纹、锥螺纹、端面螺纹；变螺距螺纹。

螺纹退尾长度、角度和速度特性可设定，高速退尾处理；螺纹螺距：0.001～500mm或0.06～25400牙/英寸主轴编码器：编码器线数可设定（100～5000p/r）编码器与主轴的传动比：（1～255）：（1～255）精度补偿反向间隙补偿：（X、Z轴）0～2.000mm螺距误差补偿：X、Z轴各255个补偿点，每点补偿量：±0.255mm×补偿倍率刀具补偿：32组刀具长度补偿、刀尖半径补偿（补偿方式C）对刀方式：定点对刀、试切对刀刀补执行方式：移动刀具执行刀补、坐标偏移执行刀补M 指令特殊M指令（不可重定义）：M02、M30、M98、M99、M9000～M9999其它M□□指令由PLC程序定义、处理标准PLC程序已定义的M指令：M00、M03、M04、M05、M08、M09、M10、M11、M12、M13、M32、M33、M41、M42、M43、M44T 指令最多32个刀位（T01□□～T32□□），换刀控制时序由PLC程序实现。

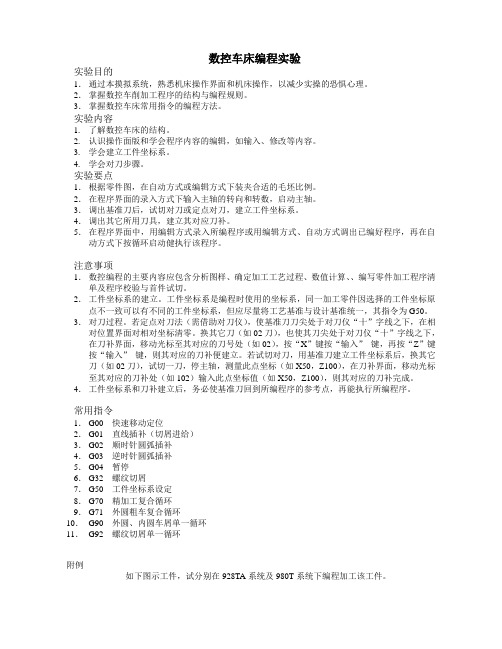

数控车床编程实验实验目的1．通过本摸拟系统，熟悉机床操作界面和机床操作，以减少实操的恐惧心理。
