电梯部件安装图

5、两导轨的同一方向工作侧面，应处于同一平面上，在导轨整个高度上工作侧面上的任意一点，离开该平面的允许最大偏差为±1毫米。
导轨
标记处数设计校对审核工艺
更改文件号签字标准化审定批准日期
日期
图样标记数量重量比例
共 25 页
第4页
电梯部件安装图 THJB-3
曳引机导向轮的安装
平层感应器的安装
标记处数设计制图审核工艺
更改文件号签字标准化审定批准日期
日期
图样标记数量重量比例
共 25 页
第 24 页
电梯部件安装图 THJB-11
上行极限顶层平层位置上行慢车限位
上行快车限位
15,12
2000 2500
下行快车限位底层平层位置下行慢车限位
下行极限
37 750
90
中分双折式轿门机构
标记处数设计校对审核工艺
更改文件号签字标准化审定例
共 25 页
第9页
电梯部件安装图 THJB-06
90 22 300 38 20
165 165
90
35 5 35 5 60
技术要求
1、安装时先拆去门板然后把门框用膨胀螺栓与井道壁固定，并保证其相对位置和水平垂直度；
图样目录
名称木制样板架导轨支架导轨曳引机导向轮的安装制动器的调节中分双折式轿门机构中分双折式层门轿架安装示意图钢丝绳与锥套限速器安装图平层感应器的安装限位开关安装示意图搁机梁安装示意图对重安装示意图层门地坎安装示意图
标记处数
设计校对审核工艺
更改文件号
签字
标准化

电梯安装规范GB7588-PPT课件

1
前言—— EN81-1 前言
GB7588-2003
0.1.2.1 h) 由下列引起的材料失效
1）机械损伤 2）磨损 3）锈蚀
GB7588-1995
0.5.1 h) 材料损坏 i) 过渡磨损 j) 过渡锈蚀
3/20/2021
资料内容，不得外传，仅供公司内部使用
2
前言—— EN81-1 前言
GB7588-2003
在井道的下部，在不同电梯的运动部件（轿厢或对重）之间，应设置隔障。
这种隔障应至少从轿厢或对重行程的最低点延伸到底坑地面以上2.5m高度。
• 土建图设计时应注意
3/20/2021
资料内容，不得外传，仅供公司内部使用
29
5 电梯井道
GB7588-2003
5.6.2.2
如果轿厢顶部边缘和相邻电梯的运动部件[轿厢、对重（或平衡重） ]之间的水平距离小于0.5m，这种隔障应贯穿整个井道。
12
前言—— EN81-1 前言
GB7588-2003
0.3.9 所用的水平力：
a) 静力：300N； b) 撞击所产生的力：
1000N；
这是一个人可能施加的作用力。
GB7588-1995
3/20/2021
资料内容，不得外传，仅供公司内部使用
13
前言—— EN81-1 前言
GB7588-2003
GB7588-1995
0.7
本标准制定时，考虑到使用者的某些鲁莽轻率动作，但必须限制这种行为。而没有考虑两个轻率动作同时发生的可能性以及没有考虑违反使用说明的情况。
•电梯使用说明应详尽一些违反安全要求的行为
3/20/2021
资料内容，不得外传，仅供公司内部使用

电梯大修厅门的拆卸与安装

调节安全部件
锁勾的啮合深度大于7mm 锁勾侧隙 1~2mm 撞针对准弹片中心并且下压2mm
1.厅门无法自闭，或者自闭力不足？？问题分析：这种情况可能由多个问题造成， ① 钢丝绳螺杆位置错误 ②偏心轮间距过小 ③ 厅门地坎有异物 ④门导轨上有油垢问题解决： ①调整钢丝绳螺杆的位置 ②调整偏心轮的位置，小于5mm ③清除地坎上的异物 ④清除门导轨上的油垢

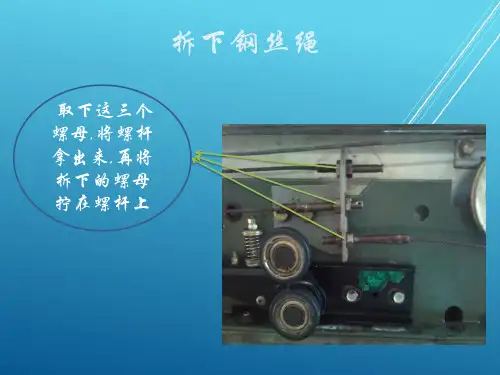

拆下钢丝绳
取下这三个螺母,将螺杆拿出来,再将拆下的螺母拧在螺杆上
取下重锤
取出厅门
个将螺螺丝丝，拆拆下下，即每可边取门出两
注意
此螺
母已经焊接在门挂板上，切勿用扳手使劲拧
松偏心轮，取下门挂板
将取下的部件放整齐
厅门的安装
装挂板
激动了一下，门给放反了
ቤተ መጻሕፍቲ ባይዱ 拧螺丝的时候，有时候会拧不紧，这时需要在螺母上再放一个同型号的螺母，如图所示：
装钢丝绳
操作要领：将门扇推致与门框平齐，然后调节螺母，使得钢丝绳的力度适中
要如借果助螺老母虎很钳难
拧紧的话需
门扇与门套的
距离不
超过
6mm
调节偏心轮
偏心轮的作用：让厅门上下抖动变小，使之运行平稳
也许装完门后，你会发现一边门凸出来，这时你需要松开开门上的螺丝，将两扇门平齐并且使得门扇与门套的距离不超过 6mm

电梯安装课堂PPT课件

只需在现场安装时打孔，
放入膨胀套筒螺栓，然后收
紧螺母，至螺栓被胀开
支
固死，最后用膨胀螺栓将导
架
轨支架固定。
膨胀螺栓
井道壁
第5页/共23页
此方法简单、
方便、灵活可
靠，目前较常
用。
支架
膨胀螺栓
井道壁
第6页/共23页
• 采用地脚螺栓法或膨胀螺
栓法时，一般用于整体式导轨支架，为了
允许调整支架的高度，
在撑臂与墙面
金属垫片之间加
，当垫片厚度超
过10mm 焊成时，应与撑臂
一体。
膨胀螺栓
地脚螺栓
第7页/共23页
3．预埋钢板弯钩法
•预先将钢板弯钩按导轨支架安装位置预埋在井道壁中，在安装时将导轨架焊在上面，为了保证强度，焊缝必须是双面。
导轨支架
钢板弯钩
第8页/共23页
4．螺栓穿入紧固法

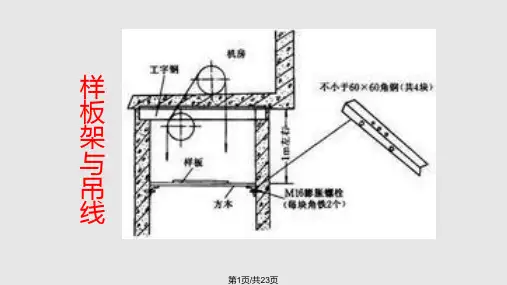

样板架与吊线
第1页/共23页
吊线
第2页/共23页
一、导轨支架固定方法
1．地脚螺栓法
支
架
将尾部预先开叉的
地脚螺栓埋在井
壁中，其埋入深度
地脚螺栓
井壁
不小于120mm，
然后将导轨支架装
上旋紧固定。
第3页/共23页
2．膨胀螺栓法电梯膨胀螺栓
第4页/共23页
以膨胀螺栓代替地
脚螺栓，不需预先埋入，
第12页/共23页
3．
•安装支架前，要认真检
查每根导轨的实际长度，
一根导轨必须用最少两个
导轨接头
导轨支架支撑，若发现支
架的位置和导轨的接道板

电梯层门安装与调整

安装门扇
1
调整门扇与地坎间隙
2
调整正压滚轮间隙
7
调整门扇与门框间隙
3
安装调整层门自闭装置
6
调整门扇垂直度
4
安装调整联动钢丝绳
5
安装门扇
1
螺栓大垫片门滑块
调整门扇与地坎间隙
2
d
垫片
调整门扇与门框间隙
3
门挂板
门
门
框
扇
d
门挂板
调整门扇垂直度
4
垫片
直度偏差在2/1000
4
安装调整联动钢丝绳
5
安装调整联动钢丝绳
5
安装调整联动钢丝绳
5
55-65mm 1kg
安装调整层门自闭装置
6
调整正压滚轮间隙
7
门
挂板
d
门
门
框
扇
Hale Waihona Puke d≯0.5mm，（注意尺寸一般调整为0.3-0.5mm）
安装门扇
1
调整门扇与地坎间隙
2
调整正压滚轮间隙
7
调整门扇与门框间隙
3
安装调整层门自闭装置
6
调整门扇垂直度

电梯厅门安装工艺培训教材

YOUR LOGO
,a click to unlimited possibilities
电梯厅门安装工艺培训教材
汇报人：
汇报时间：20XX/01/01
目录
01.
添加标题
02.
电梯厅门安装基础知识
03.
电梯厅门安装流程
04.
电梯厅门安装质量控制
05.
安全操作规程
06.
维护保养及注意事项
安装门板：将门板固定在电梯门框上，确保门板与门框
紧密贴合
调整门板位置：调整门板位置，确保门板与门框平行，门板
与地面垂直
固定门板：使用螺丝刀将门板固定在电梯门框上，确保
门板牢固
检查门板安装效果：检查门板安装是否牢固，门板与门框是否紧密贴合，门板与地
面是否垂直
调试运行
检查电梯厅门安装是否正确检查电梯厅门开关是否正常检查电梯厅门运行是否平稳检查电梯厅门安全装置是否正常工作
检查电梯厅门开关是否顺畅，有无卡滞现象
检查电梯厅门与电梯轿厢之间的间隙是否合适，有无过大或过小现象
检查电梯厅门与电梯轿厢之间的密封性是否良好，有无漏风、漏水现象
常见问题及处理
厅门安装不平整：调整厅门安装位置，确保平整度厅门开关不顺畅：检查门锁、滑轮等部件，确保运行顺畅厅门与电梯不匹配：更换合适的厅门，确保与电梯匹配厅门噪音过大：检查门锁、滑轮等部件，确保运行顺畅，必要时更换部件
安装前的准备工作
检查电梯厅门安装环境，确保安全、整洁准备安装工具和材料，如螺丝刀、扳手、胶水等阅读电梯厅门安装说明书，了解安装步骤和注意事项检查电梯厅门尺寸和规格，确保与安装环境相符合

曳引式电梯、液压电梯层门安装施工工艺

曳引式电梯、液压电梯层门安装施工工艺8.1 材料要求8.1.1 层门部件应与图纸相符，数量齐全。

8.1.2 门锁装置应有出厂合格证及型式试验报告结论副本。

8.1.3 地坎、门导轨、层门扇应无变形、损坏。

其它各部件应完好无损，功能可靠。

8.1.4当电梯层门为耐火层门时，耐火极限不应低于1.00h，电梯制造单位并同时提供电梯层门耐火检验报告。

8.2 主要机具8.2.1 主要工具应包括台钻、手电钻、电锤、电焊工具、榔头、錾子、漆刷等。

8.2.2 主要测量工具应包括水平尺、钢板尺、直角尺、钢卷尺、线坠、斜塞尺等。

8.3 作业条件8.3.1 各层脚手架横杆不应妨碍层门安装。

8.3.2 各层层门口及脚手板上应干净、无杂物。

8.3.3 防护门应安全可靠。

8.3.4 各层层门口土建墙壁上，应有土建提供并确认的楼层装饰标高线。

8.3.5 对层门各部件进行检查，发现不符合要求处应及时修整，对转动部分应进行清洗加油，做好安装准备。

8.4 施工工艺8.4.1 层门安装宜按图8.4.1规定的流程进行：安装地坎安装门立柱、门上坎、门套安装、调整层门门扇安装、调整层门锁图8.4.1 层门安装工艺流程8.4.2 安装地坎应符合下列规定：1放两根层门安装基准线，依据基准线确定地坎及支架的安装位置；2预埋铁件上焊支架、安装钢牛腿和稳放地坎应符合下列规定：1）电梯额定载重量在1000KG（含）及以下的电梯，宜采用不小于L75mm×75mm×7mm角钢做支架进行焊接，并稳装地坎，牛腿支架不少于3个或按制造单位要求；2）电梯额定载重量在1000KG（不含）以上的电梯，宜采用10mm的钢板及槽钢制作牛腿支架进行焊接，并稳装地坎；牛腿支架不少于5个或按制造单位要求；3依据基准线安装地坎的过程中，应用校正好的轿厢导轨检验层门地坎安装位置。

8.4.3 安装门套、门立柱、门上坎应符合下列规定：1按制造单位产品要求安装、调整门套、门立柱、门上坎的水平度、垂直度和相应位置；2用水平尺测量门导轨水平，侧开门两根门导轨上端面应在同一水平面上，用门口样线检查门导轨中心与地坎槽中心的水平距离应符合图纸要求，偏差不大于1mm，检查门导轨的垂直度以及门上坎的对中情况，用线坠调整门立柱的垂直度，确认合格后紧固门立柱、门上坎支架、门上坎及地坎之间的连接螺栓；3用门口样线校正门套立柱的垂直度，确定全高应对应垂直一致后将门套与门上坎之间的连接螺栓紧固，采用钢筋与打入墙中的钢筋和门套加强板进行焊接固定，应将钢筋弯成弓形后再焊接，以免焊接变形导致门套的变形。

《电梯安装步骤》PPT课件

1. 安装缓冲器
四、缓冲器、对重和补偿装置的安装
2. 安装对重装置
四、缓冲器、对重和补偿装置的安装
3. 安装补偿装置
五、限速器的安装
六、层门和门套的安装
七、轿厢的安装
1. 制作轿厢支承横梁
七、轿厢的安装
2. 挂吊装用葫芦
七、轿厢的安装
3.
拼装轿厢
七、轿厢的安装
4. 安装导靴

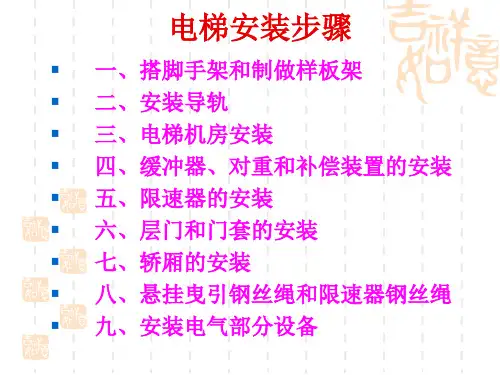

电梯安装步骤
▪ 一、搭脚手架和制做样板架 ▪ 二、安装导轨 ▪ 三、电梯机房安装 ▪ 四、缓冲器、对重和补偿装置的安装 ▪ 五、限速器的安装 ▪ 六、层门和门套的安装 ▪ 七、轿厢的安装 ▪ 八、悬挂曳引钢丝绳和限速器钢丝绳 ▪ 九、安装电气部分设备
一、搭脚手架和制做样板架
1。搭设脚手架
脚手架要求安全稳固，其承载能力不小于250kg/m2。
二、安装导轨
3. 校轨
二、安装导轨
3. 校轨
三、电梯机房安装
1. 安装承重梁
三、电梯机房安装
1. 安装承重梁
三、电梯机房安装
2. 安装曳引机
三、电梯机房安装
2. 安装曳引机
三、电梯机房安装
3. 安装导向轮
四、缓冲器、对重和补偿装置的安装
1. 安装缓冲器
四、缓冲器、对重和补偿装置的安装
4. 轿厢电气设备安装
九、安装电气部分设备
5. 底坑电气设备安装
一、搭脚手架和制做样板架
1。搭设脚手架
脚手架要求安全稳固，其承载能力不小于250kg/m2。
一、搭脚手架和制做样板架
2。制作样板架和放样线
1 . 选材; 2 . 做样板架; 3 . 固定样板架; 4 . 吊线; 5 . 在底坑再做

电梯层门安装PPT课件

① 副门锁开关盒和打板已在工厂安装好，与门上坎一起发至工程现场；
② 调整打板与强制开路滚轮的间隙为0.5～1 mm （轻接触即可），与动作滚轮下端间隙为5 mm，见第23张幻
灯片左图； ③ 确认副门锁开关触点的超行程为2～3 mm，见第23张幻灯
片左图。
24 第24页/共28页
❖电梯层门安装
▪ 3.5 机械和电气锁件调整
❖电梯层门安装
▪ 3.2 层门框架组装和定位
14 第14页/共28页
❖电梯层门安装
▪ 3.3 门上坎固定
！水平度
15 第15页/共28页
垂直度
❖电梯层门安装
▪ 3.4 门扇安装和调整
a. 把已装好门导靴的门扇放在层门地坎槽中，通过螺栓装挂到门滑轮组件处；
b. 通过在门滑轮组件与门扇之间插入垫片来调整，使门扇下端与厅门地坎的间隙为5±1mm，见第15张幻灯片左图；
❖引言
教室门的作用什么？电梯门呢？
1
第1页/共28页
❖电梯层门安装
▪ 一、电梯层门的作用
– 电梯层门是保障乘客安全进出轿厢的一个重要保护设施，可以防止乘客坠落井道中或被运行中的轿厢带入井道中，从而避免造成重大人员伤亡事故。
2
第2页/共28页
厅门门套不垂直层门地坎水平度不良。层门地坎牛腿不符合安装工艺要求（平垫、弹垫欠缺、未紧固）。层门开关门不顺畅、有碰撞、响声。层门扇与门套间间隙5±1mm不符。层门扇与地坎间间隙5±1mm不符。两厅门扇中缝Ａ、Ｖ现象差值超差过大（标准≤2mm）。两厅门扇不分中、开门后与门套不平齐（标准≤2mm）。层门锁胆、拔杆部件螺栓紧固不良。层门主门锁十字线不符。厅门导靴紧固不良（弹垫欠缺、未紧固）。层门电梯部件欠缺。门导轨与限位轮的间隙不符合要求。厅门三角门锁无法打开。

课件：电梯的安装调试与检测8厅层门与地坎的安装及其安全技术.ppt

1、机架的不水平度应不大于3/1000；
2、开门限位开关和关门限位开关应工作可靠；
3、开关门速度适中，动作灵活可靠，运行平稳，没有异常声响，接近两端点时应无明显撞击。ቤተ መጻሕፍቲ ባይዱ
层门与地坎间隙
偏心轮与导轨间隙
4．层门锁安装
根据门锁的类型及其原理，应按照下列要求进行安装：（1）层门锁钩、锁臂及动触点应动作灵活，在电气装置动
作之前，锁紧元件的最小啮合长度为7mm；（2）门锁滚轮与轿厢地坎间隙应为5~10mm；（3）门刀与门锁滚轮之间应有适当的间隙，轿厢运行过程
中，门刀不能擦碰滚轮；（4）开锁三角口安装好后，应用钥匙试开，应检查层门外
立柱与导轨安装示意图
3．层门门扇安装
首先将门滑轮、门靴等附件与门扇牢固连接。然后将门扇挂在门导轨上。层门装好后应满足如下要求：（1）门滚轮及其相对运动部件，在门扇运动时应无卡阻现象；（2）乘客电梯层门门扇之间、门扇与门柱、门扇与门楣、门扇下端与地坎之间的间隙（见中的c值）一般为1~6mm；（3）门刀与地坎的间隙为5~l0mm；（4）门扇挂架的偏心挡轮与导轨下端面间隙应不大于0.5mm；（5）对水平滑动的门，在其开启方向，用150N的人力在一使缝隙最易增大的作用点上，其缝隙可以超过6mm，但不得大于30mm。
• 轿门及开关门机构的安装
1、轿门的安装
轿门门板的安装同层门安装要求一致，一般情况轿门上还装有机械安全触板装置或电子接近保护装置。在自动关门过程中，一旦触及人或其他物件时，门机会再次自动打开轿门。
2、开关门机构的安装
常用的开关门机构分手动开关机构和自动开关门机构两种。现在的一般货梯和客梯都采用自动开关门机构，手动开关门机构只用于杂物电梯。

3.6 电梯安装调试-层门的安装

A-A
轿门门刀
层门门锁
1.牛腿支架
2.牛腿
3.层门地坎
a
1.安装地坎
（1）在安装层门地坎前，首先在轿门地坎前放一根轿门口的中心线（从上至下），此线距每层厅门墙壁的最小尺寸为115毫米。在相应的位置打上三个窝点，以基准线及此标志确定地坎、牛腿及牛腿支架的安装位置。
（2）层门地坎应牢固，层门地坎与桥门地坎的水平距离应不大于35mm, 与设计值的偏差为0～3mm。
7. 每个层门都应有紧急开锁装置,开锁后能自动复位。 8. 当层门锁紧装置保持锁紧的弹簧(磁铁)失效时,重力不应导
致开锁。锁紧元件及其附件应是耐冲击的,应用金属材料制造或加固;锁
紧装置与安全触点元件间应是直接的和防止误动作的连接, 门锁锁钩、锁臂及动接点动作灵活，在电气安全装置动作之前，锁紧元件最小啮合长度为7mm。在正常运行和轿厢未停止在开锁区域内，层门应不能打开；并应有检查关闭位置的电气安全装置，如果一个层门（在多扇门中的任一扇门）打开，液压电梯应不能正常启动或继续正常运行。
制成，以保证其牢固。 (5) 用水平尺测量门滑道安装是否水平。如侧开门，两根滑道上端面应在同一水平面上，并用线坠检查上
滑道与地坎槽两垂面水平距离和两者之间的平行度。 (6) 将门头与两侧门套连接成整体后，用层门铅垂线校正门套立柱，全高度应对应垂直一致，然后将门套
固定在井道墙层门口处。 (7)钢门套安装调整后，用钢筋将门套内筋与墙内钢筋焊接固定，每侧门套分上、中、下均匀焊接三根钢
（3）在预埋铁件上焊支架，安装钢牛腿来稳固地坎：电梯额定载重量在1000kg 及以下的各类电梯，可用不小于65mm 等边角
钢做支架，进行焊接，并稳装地坎。牛腿支架不少于3 个，一般应使用厂家随产品配发的钢牛腿部件。电梯额定载重量在1000kg 以上的各类电梯(不包括1000kg)可采用10mm 厚的钢板及槽钢制作牛腿支架，进行焊接，牛腿支架不少于5 个。电梯额定载重量在1000kg 以下(包括1000kg)的各类电梯，若层门地坎处既无混凝土牛腿又无预埋铁，可采用M14以上的膨胀螺栓固定牛腿支架，进行稳装地坎。

电梯介绍ppt课件

组成：限速器、限速钢丝绳、安全钳、底坑张紧装置。
© ZXtech | Market
ppt课件
17
限速器：安装在电梯机房的地面上；安全钳：安装在轿厢两侧，贴近电梯导轨，它的联动装置设在轿顶；张紧装置：位于井道底坑内，固定在轿厢导轨背面，作用是张紧限速钢丝绳，该绳两端分别绕过限速器轮和底坑张紧轮，两个接头固定在轿厢侧面。
作面不应歪斜，在整个滚轮宽度上与导轨工
作面应均匀接触。
© ZXtech | Market
ppt课件
滚动导靴
压板滚轮压缩弹簧滚轮座
导轨
14
1.3安全钳装置安全钳分：瞬时式安全钳（额定速度不超过0.63m/s) 渐进式安全钳两者的区别在于钳体是否是弹性夹持的。
上杆安全钳座
分解视图
© ZXtech | Market
导靴
、支架及隔
轿顶电器箱
磁板轿顶
轿厢
开门机导轨(对重侧
导轨撑架(对重侧)
)
轿门
曳引钢丝绳
对重绳头楔套装
层门框架
配
层门召唤箱
小门套
对重
控制柜
限速器轿厢绳头楔套
轿顶防护栏导轨(轿厢侧) 导轨撑架(轿厢侧) 井道挂线架
安全钳
补偿链(缆) 缓冲器对重侧
2
控制电缆限速器钢丝绳限速器张紧装置爬梯缓冲器(轿厢侧) 对重防护栏
架的两侧上下端；主要作用是为了防止轿厢和对重在上下运行进而发生偏斜等影响电梯平稳运行的现象。导靴按其在导轨工作面上的运行方式，可分为滑动导靴和滚动导靴。
挡板压板
靴台
压板滚轮
导靴用底座
压缩弹簧
滚轮座
靴衬

电梯层门安装[可修改版ppt]

❖电梯层门安装
▪ 3.2 层门框架组装和定位
❖电梯层门安装
▪ 3.2 层门框架组装和定位
❖电梯层门安装
▪ 3.3 门上坎固定
！水平度垂直度
❖电梯层门安装
▪ 3.4 门扇安装和调整
a. 把已装好门导靴的门扇放在层门地坎槽中，通过螺栓装挂到门滑轮组件处；
b. b. 通过在门滑轮组件与门扇之间插入垫片来调整，使门扇下端与厅门地坎的间隙为5±1mm，见第15张幻灯片左图；
安装质量好的厅门
b、在地坎上放置组装好的门套，确认左右的门套立柱与地坎的出入口宽点划线重合，见第11张幻灯片右图。
c、门套立柱应与门口样线及地坎的门口宽划线对齐，见第12张幻灯片右图；
d、门套前后、左右方向垂直度偏差，挠曲误差满足尺寸要求，见第 12张幻灯片右图；
e、用钢筋(φ10×200)将打入墙中的钢筋与门套加强板进行焊接固定；
电梯层门安装
❖引言
教室门的作用什么？电
梯门呢？
❖电梯层门安装
▪ 一、电梯层门的作用
– 电梯层门是保障乘客安全进出轿厢的一个重要保护设施，可以防止乘客坠落井道中或被运行中的轿厢带入井道中，从而避免造成重大人员伤亡事故。
厅门门套不垂直层门地坎水平度不良。层门地坎牛腿不符合安装工艺要求（平垫、弹垫欠缺、未紧固）。层门开关门不顺畅、有碰撞、响声。层门扇与门套间间隙5±1mm不符。层门扇与地坎间间隙5±1mm不符。两厅门扇中缝Ａ、Ｖ现象差值超差过大（标准≤2mm）。两厅门扇不分中、开门后与门套不平齐（标准≤2mm）。层门锁胆、拔杆部件螺栓紧固不良。层门主门锁十字线不符。厅门导靴紧固不良（弹垫欠缺、未紧固）。层门电梯部件欠缺。门导轨与限位轮的间隙不符合要求。厅门三角门锁无法打开。

1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。

PPT学习交流
8
厅门的构成
门上坎门套门扇地坎
PPT学习交流
9
❖电梯层门安装
▪ 三、层门相关组件安装
1. 固定层门地坎 2. 层门框架组装和定位 3. 门上坎固定 4. 门扇安装和调整 5. 机械和电气锁件调整
PPT学习交流
10
❖电梯层门安装
▪ 3.1 固定层门地坎
钢牛腿层门地坎定位要求：
c、门套立柱应与门口样线及地坎的门口宽划线对齐，见第12张幻灯片右图；
d、门套前后、左右方向垂直度偏差，挠曲误差满足尺寸要求，见第 12张幻灯片右图；
e、用钢筋(φ10×200)将打入墙中的钢筋与门套加强板进行焊接固定；
PPT学习交流
13
❖电梯层门安装
▪ 3.2 层门框架组装和定位
PPT学习交流
c. c. 将门扇与门套及门扇与门扇之间的间隙调整为5±1mm，见第15张幻灯片中图；
d. d. 将门关闭，使门扇的垂直度偏差在2mm 以下； e. 门扇对口处不平面度≤0.5，见第15张幻灯片右图。
PPT学习交流
17
❖电梯层门安装
▪ 3.4 门扇安装和调整
PPT学习交流
18
❖电梯层门安装
▪ 3.4 门扇安装和调整
14
❖电梯层门安装
▪ 3.2 层门框架组装和定位
PPT学习交流
15
❖电梯层门安装
▪ 3.3 门上坎固定
！水平度
PPT学习交流
垂直度
16
❖电梯层门安装
▪ 3.4 门扇安装和调整
a. 把已装好门导靴的门扇放在层门地坎槽中，通过螺栓装挂到门滑轮组件处；
b. b. 通过在门滑轮组件与门扇之间插入垫片来调整，使门扇下端与厅门地坎的间隙为5±1mm，见第15张幻灯片左图；
为什么要2～3？
PPT学习交流
4
❖电梯层门安装
▪ 二、安装前准备
1.设备、材料要求 2.主要安装工具 3.作业条件确认
PPT学习交流
5
❖电梯层门安装
▪ 2.1 设备、材料要求
厅门部件应与图纸相符合，且数量齐全；门扇、地坎、地坎槽应无变形、损坏；其它部件也
应完好无损，功能可靠；制作钢牛腿的层门踏板托架和支架符合要求；电焊条和膨胀螺栓要有出厂合格证。
PPT学习交流
6
❖电梯层门安装
▪ 2.2 主要安装工具
冲击钻、水平尺、钢直尺、卷尺、线坠、橡胶榔头、专用塞尺、电焊机、手套、安全帽、安全带等。
PPT学习交流
7
❖电梯层门安装
▪2.3 作业条件确认
门口样位置确定准确；向客户对楼板装饰面的确认，
如右图所示；各层脚手架横杆位置应不妨碍
地坎、厅门安装施工要求；各层门口干净无杂物。
e、在门扇全开的状态下，用1kg 力按下驱动钢丝绳的中央位置，确认钢丝绳间的距离为55～65mm。钢丝绳张力不适当的时候，应将门关闭，用钢丝绳两端的调整螺栓进行调整（值得注意的是，为了避免门扇中心发生位移，应同时放松或收紧两边的调整螺栓）；
PPT学习交流
19
❖电梯层门安装
▪ 3.4 门扇安装和调整
a) 地坎端面与门口样线距离为31±1； b) 在开门宽上，该距离的差应在1mm 内； b) 地坎B 面上门口宽划线应与门口样线对齐，
偏差在1mm 以内； c) 地坎B 面水平误差不超过1/1000。
校正方法：用水平尺校核,手锤柄敲正； d) 地坎B 面应高出楼板装饰面2～5mm。
PPT学习交流
11
② 调整打板与强制开路滚轮的间隙为0.5～1 mm （轻接触即可），与动作滚轮下端间隙为5 mm，见第23张幻
灯片左图； ③ 确认副门锁开关触点的超行程为2～3 mm，见第23张幻灯
片左图。
PPT学习交流
25
❖电梯层门安装
▪ 3.5 机械和电气锁件调整
副锁触点调整尺寸要求：
轻接触即可
打板
PPT学习交流
PPT学习交流
22
❖电梯层门安装
▪ 3.5 机械和电气锁件调整
主锁触点调整尺寸要求：
为什么要3～5？
PPT学习交流
23
❖电梯层门安装
▪ 3.5 机械和电气锁件调整
2、副锁结构图：
PPT学习交流
24
❖电梯层门安装
▪ 3.5 机械和电气锁件调整
副锁安装和调整：
① 副门锁开关盒和打板已在工厂安装好，与门上坎一起发至工程现场；
f、把间隙封板焊接在地坎组件及层门踏板托架上；并在焊接位
置涂上灰色油漆。
PPT学习交流
12
❖电梯层门安装
▪ 3.2 层门框架组装和定位
a、按门套加强板的间距将钢筋（φ10×100）打入墙中，见第11张张幻灯片左图；
b、在地坎上放置组装好的门套，确认左右的门套立柱与地坎的出入口宽点划线重合，见第11张幻灯片右图。
f、利用门滑轮组件中的调整长圆孔将门导轨与限位轮的间隙调整为0.3 ～0.7mm，见右图。该项调整可利用门轮间隙专用塞尺进行检测；
PPT学习交流
20
❖电梯层门安装
▪ 3.5 机械和电气锁件调整
1、主锁结构图：
主锁钩
救命绳
PPT学习交流
21
❖电梯层门安装
▪ 3.5 机械和电气锁件调整
主锁钩调整尺寸要求：
❖电梯层门安装
钢牛腿层门地坎安装步骤：
a、用膨胀螺栓将层门踏板托架紧固在层门侧井道墙壁上；
b、把层门踏板支架与地坎组件临时紧固在一起；
c、用螺栓临时紧固层门踏板支架和层门踏板托架； d、通过踏板支架和踏板托架上的长圆孔前后、左右
、上下移动，使地坎定位要求；并将所有的紧固螺栓紧固；
e、点焊膨胀螺栓的平垫圈与层门踏板托架，另焊接层门踏板支架与层门踏板托架两端部；
电梯层门安装
——
PPT学习交流
1
❖言
教室门的作用什么？电
梯门呢？
PPT学习交流
2
❖电梯层门安装
▪ 一、电梯层门的作用
– 电梯层门是保障乘客安全进出轿厢的一个重要保护设施，可以防止乘客坠落井道中或被运行中的轿厢带入井道中，从而避免造成重大人员伤亡事故。
PPT学习交流
3
厅门门套不垂直层门地坎水平度不良。层门地坎牛腿不符合安装工艺要求（平垫、弹垫欠缺、未紧固）。层门开关门不顺畅、有碰撞、响声。层门扇与门套间间隙5±1mm不符。层门扇与地坎间间隙5±1mm不符。两厅门扇中缝Ａ、Ｖ现象差值超差过大（标准≤2mm）。两厅门扇不分中、开门后与门套不平齐（标准≤2mm）。层门锁胆、拔杆部件螺栓紧固不良。层门主门锁十字线不符。厅门导靴紧固不良（弹垫欠缺、未紧固）。层门电梯部件欠缺。门导轨与限位轮的间隙不符合要求。厅门三角门锁无法打开。
