基于51单片机的多功能电子钟设计1. 本文概述随着现代科技的发展，电子时钟已成为日常生活中不可或缺的一部分。
本文旨在介绍一种基于51单片机的多功能电子钟的设计与实现。
51单片机因其结构简单、成本低廉、易于编程等特点，在工业控制和教学实验中得到了广泛应用。
本文将重点阐述如何利用51单片机的这些特性来设计和实现一个具有基本时间显示、闹钟设定、温度显示等功能的电子钟。
本文的结构安排如下：将详细介绍51单片机的基本原理和特点，为后续的设计提供理论基础。
接着，将分析电子钟的功能需求，包括时间显示、闹钟设定、温度显示等，并基于这些需求进行系统设计。
将详细讨论电子钟的硬件设计，包括51单片机的选型、时钟电路、显示电路、温度传感器电路等。
软件设计部分将介绍如何通过编程实现电子钟的各项功能，包括时间管理、闹钟控制、温度读取等。
本文将通过实验验证所设计的电子钟的功能和性能，并对实验结果进行分析讨论。
通过本文的研究，旨在为电子钟的设计提供一种实用、经济、可靠的方法，同时也为51单片机的应用提供一个新的实践案例。
2. 51单片机概述51单片机，作为一种经典的微控制器，因其高性能、低功耗和易编程的特性而被广泛应用于工业控制、智能仪器和家用电器等领域。
它基于Intel 8051微处理器的架构，具备基本的算术逻辑单元（ALU）、程序计数器（PC）、累加器（ACC）和寄存器组等核心部件。
51单片机的核心是其8位CPU，能够处理8位数据和执行相应的指令集。
51单片机的内部结构主要包括中央处理单元（CPU）、存储器、定时器计数器、并行IO口、串行通信口等。
其存储器分为程序存储器（ROM）和数据存储器（RAM）。
程序存储器通常用于存放程序代码，而数据存储器则用于存放运行中的数据和临时变量。
51单片机还包含特殊功能寄存器（SFR），用于控制IO端口、定时器计数器和串行通信等。
51单片机的工作原理基于冯诺伊曼体系结构，即程序指令和数据存储在同一块存储器中，通过总线系统进行传输。
标签：DIY基于51单片机的旋转LED数字电子钟(红外线遥控调时)在网上看到不少老外做的各种旋转ＬＥＤ显示屏，非常ＣＯＯＬ，我也动手用洞洞板试做了一个类似的显示屏，结果感觉还不错。
于是再接再励继续努力，将作品进一步改进，完善后制成如今这个样子。
由于刚学51单片机，加上制作电路板软件也是从零开始，的确花了我不少的时间和精力。
不过也就是在这艰难的独立制作中，真正学到了不少实在的东西。
本项目的关键是如何解决高速旋转的电路板如何供电，如何调时的问题。
我采用电机电刷的原理，将旋转轴钻空，通过一只插头将电源的从反面引到前面的电路板上，而这个旋转的插头又与固定在背板上的两个铜片接触的。
调时的问题有些困难，一是让电路板在旋转前与ＰＣ机相接，由电脑传送调时数据，这虽然可行但不方便。
还有就是用遥控方法，但此方案在调试方面有很大的困难。
显示方式上，我采用平衡式的两排ＬＥＤ，这除了在旋转时能较好的保持平衡外，主要能利用两边交替显示方式，比单排要快一倍。
本装置不仅是一个时钟，它还可以动态显示汉字及图案，这就看如何发挥了。
其具体制作过程如下：一。
旋转电机的制作从制作成本与方便考虑，选用旧电脑用的大软驱上的直流无刷电机，只是对局部进行改造。
就是这种古董软驱软驱上的直流无刷电机拆开后的电机仔细拆开直流电机，将带圆盘的铝轴从中开孔，让它刚好能插入一个插头。
将旋转轴加工成这样装配好以后按拆开时的顺序，反序将轴安装直流电机上。
电机装配完成后用两片铜片做的电刷电刷装好后的侧面图将电路板上较突出的元件改焊在反面，电机的电源接法。
从电路板标注的符号看，“＋”为电源正，“Ｇ”为电源负，“Ｃ”与“Ｍ”端分别与电源正相连匀可使电机运转将一张旧唱片按电机座的位置开孔，而定位用的挡光板应根据电路板上感光组件的位置确定。
二。
电路板的制作本制作品用５１单片机控制，具体电原理图如下：用Protel 99设计制作了电路板。
最后得到完成的作品。
遥控器用的是松下车载机的，只用了其中的六个键。

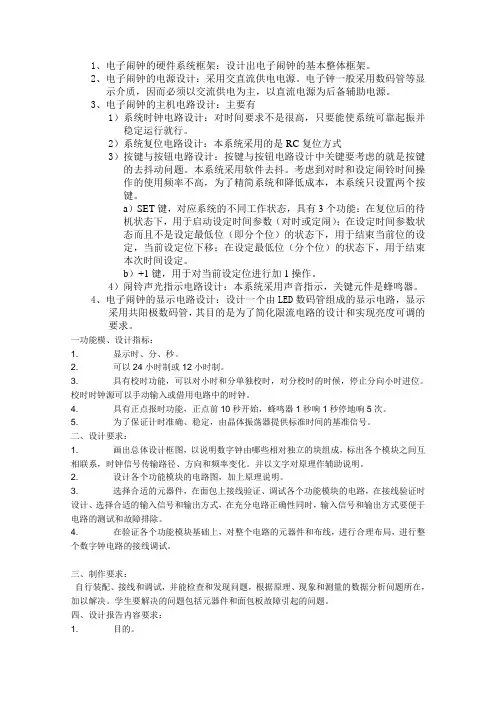

1、电子闹钟的硬件系统框架：设计出电子闹钟的基本整体框架。
2、电子闹钟的电源设计：采用交直流供电电源。
电子钟一般采用数码管等显示介质，因而必须以交流供电为主，以直流电源为后备辅助电源。
3、电子闹钟的主机电路设计：主要有1）系统时钟电路设计：对时间要求不是很高，只要能使系统可靠起振并稳定运行就行。
2）系统复位电路设计：本系统采用的是RC复位方式3）按键与按钮电路设计：按键与按钮电路设计中关键要考虑的就是按键的去抖动问题。
本系统采用软件去抖。
考虑到对时和设定闹铃时间操作的使用频率不高，为了精简系统和降低成本，本系统只设置两个按键。
a）SET键，对应系统的不同工作状态，具有3个功能：在复位后的待机状态下，用于启动设定时间参数（对时或定闹）；在设定时间参数状态而且不是设定最低位（即分个位）的状态下，用于结束当前位的设定，当前设定位下移；在设定最低位（分个位）的状态下，用于结束本次时间设定。
b）+1键，用于对当前设定位进行加1操作。
4）闹铃声光指示电路设计：本系统采用声音指示，关键元件是蜂鸣器。
4、电子闹钟的显示电路设计：设计一个由LED数码管组成的显示电路，显示采用共阳极数码管，其目的是为了简化限流电路的设计和实现亮度可调的要求。
一功能模、设计指标：1. 显示时、分、秒。
2. 可以24小时制或12小时制。
3. 具有校时功能，可以对小时和分单独校时，对分校时的时候，停止分向小时进位。
校时时钟源可以手动输入或借用电路中的时钟。
4. 具有正点报时功能，正点前10秒开始，蜂鸣器1秒响1秒停地响5次。
5. 为了保证计时准确、稳定，由晶体振荡器提供标准时间的基准信号。
二、设计要求：1. 画出总体设计框图，以说明数字钟由哪些相对独立的块组成，标出各个模块之间互相联系，时钟信号传输路径、方向和频率变化。
并以文字对原理作辅助说明。
2. 设计各个功能模块的电路图，加上原理说明。
3. 选择合适的元器件，在面包上接线验证、调试各个功能模块的电路，在接线验证时设计、选择合适的输入信号和输出方式，在充分电路正确性同时，输入信号和输出方式要便于电路的测试和故障排除。
