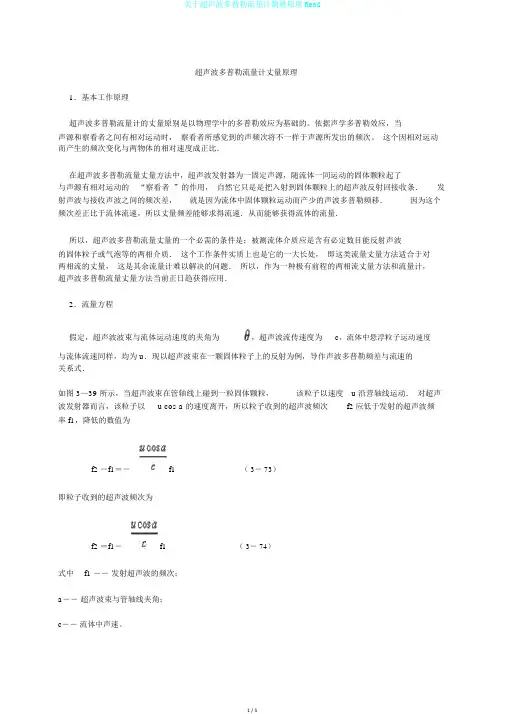

超声波多普勒流量计丈量原理1．基本工作原理超声波多普勒流量计的丈量原别是以物理学中的多普勒效应为基础的。

依据声学多普勒效应，当声源和察看者之间有相对运动时，察看者所感觉到的声频次将不一样于声源所发出的频次。

这个因相对运动而产生的频次变化与两物体的相对速度成正比．在超声波多普勒流量丈量方法中，超声波发射器为一固定声源，随流体一同运动的固体颗粒起了与声源有相对运动的“察看者”的作用，自然它只是是把入射到固体颗粒上的超声波反射回接收条．发射声波与接收声波之间的频次差，就是因为流体中固体颗粒运动而产少的声波多普勒频移．因为这个频次差正比于流体流速，所以丈量频差能够求得流速．从而能够获得流体的流量．所以，超声波多普勒流量丈量的一个必需的条件是：被测流体介质应是含有必定数目能反射声波的固体粒子或气泡等的两相介质．这个工作条件实质上也是它的一大长处，即这类流量丈量方法适合于对两相流的丈量，这是其余流量计难以解决的问题．所以，作为一种极有前程的两相流丈量方法和流量计，超声波多普勒流量丈量方法当前正日趋获得应用．2．流量方程假定，超声波波束与流体运动速度的夹角为，超声波流传速度为c，流体中悬浮粒子运动速度与流体流速同样，均为 u．现以超声波束在一颗固体粒子上的反射为例，导作声波多普勒频差与流速的关系式．如图 3—39 所示，当超声波束在管轴线上碰到一粒固体颗粒，该粒子以速度u 沿营轴线运动．对超声波发射器而言，该粒子以u cos a 的速度离开，所以粒子收到的超声波频次f2 应低于发射的超声波频率 f1，降低的数值为f2 －f1＝－f1 （ 3－ 73）即粒子收到的超声波频次为f2 ＝f1－f1 （ 3－ 74）式中f1 ――发射超声波的频次；a――超声波束与管轴线夹角；c――流体中声速。

固体粒子又将超声波束散射给接收器，因为它以u cos a 的速度走开接收器，所以接收器收到的超声波频次 f3 又一次降低，近似于f2 的计算， f3 可表示为f3 ＝f2－f2 （ 3－ 75）将 f2 的表达式代入上式，可得：f3 ＝f1（ 1－2 )＝ f1（ 1－ 2＋）（3－76）因为声速 c 远大于流体速度u，故上式中平方项能够略去，由此可得：f3 ＝f1（ 1－ 2）（3－77）接收器收到的超声波频次与发射超声波频次之差，即多普勒频移f1，可由下式计算：f ＝ f1－ f3＝f1－ f1（ 1－ 2）＝ f1 （ 3－78）由上式可得流体速度为u＝f（3－79）体积流量qv 能够写成：qv＝ uA ＝f（3－80）式中， A 为被测管道流通截面积．出以上流量方程可知，当流量计、管道条件及被测介质确立此后，多普勒频移与体积流量成正比，丈量频移 f 就能够获得流体流量qv。

超声流量计超声流量计是一种用于测量液体或气体流速的仪器。

它利用超声波的传播速度和方向变化来计算流体的速度和流量。

超声流量计具有高精度、高可靠性和非侵入性的特点，在许多领域得到了广泛应用，例如水处理、化工、石油和天然气等。

超声流量计的工作原理基于多普勒效应，也就是通过测量超声波在流体中传播时的频率变化来计算流体速度。

当超声波以某个固定的频率传播时，如果它与流体运动的方向相同，频率将增加；如果与流体运动的方向相反，频率将减小。

通过测量频率的变化可以计算出流体的速度和流量。

超声流量计通常包括一个发射器和一个接收器。

发射器会发射超声波脉冲，然后接收器会接收到反射回来的超声波。

通过测量超声波从发射到接收的时间差，可以计算出流体的速度。

超声流量计还可以通过测量超声波的传播时间差来确定流体的流量。

超声流量计有多种类型，主要分为传统型和便携式型。

传统型超声流量计通常由一个主机和一个传感器组成，传感器可以安装在管道或容器的外部，并通过超声波穿透壁面来测量流体的速度和流量。

便携式超声流量计则更加灵活，可以直接放置在测量点上，无需安装传感器。

便携式超声流量计通常采用非接触式测量，准确度较高。

超声流量计具有许多优势。

首先，超声波传播速度快，可以实时测量流体的速度和流量。

其次，超声流量计不受流体粘度、密度和温度等因素的影响，准确度较高。

另外，超声流量计无需对管道进行切割或堵塞，对流体不会产生任何影响，非常方便和安全。

超声流量计在水处理中的应用非常广泛。

它可以用于监测供水系统中的水流，以确保水资源的合理分配和供应。

此外，超声流量计还可以用于水质监测，例如测量水中溶解氧的含量和流速，以帮助判断水质的好坏。

在化工领域，超声流量计可以用于监测化工流程中的液体和气体流速，以保证生产过程的稳定性和安全性。

在石油和天然气行业，超声流量计也扮演着重要的角色。

它可以用于测量油田中油井的产量，以帮助石油公司进行生产计划和资源管理。

此外，超声流量计还可以用于测量天然气管道中气体的流速和流量，以确保输送系统的正常运行。

多声道超声波流量计的原理及应用多声道超声波流量计（Multi-Channel Ultrasonic Flowmeter）是一种使用超声波技术来测量液体或气体流量的设备。

它利用超声波在流体中传播时的特性，通过发送和接收超声波信号来测量流速和流量。

相对于传统流量计，多声道超声波流量计具有更高的精确度、更广泛的应用范围和更长的使用寿命。

多声道超声波流量计的原理如下：首先，设备通过传感器向管道内连续发送超声波脉冲。

这些脉冲沿着管道传播，并被流体中的颗粒和流动带来的涡流散射和吸收。

然后，传感器接收到这些散射回波，并分析它们的频率偏移和强度。

根据多普勒效应，当超声波与流体运动相互作用时，其频率会发生变化。

通过对频率偏移的分析和计算，可以计算出流速和流量。

多声道超声波流量计的主要优点包括：第一，它可以测量各种类型的流体，包括水、石油产品、化学品和气体等。

第二，它具有更高的测量精度，可以达到较低的误差范围。

第三，它不受流体密度、温度和压力的影响，适用于各种工况条件。

第四，它可以测量较大的管道直径范围，从小到几毫米到大到数米不等。

第五，它不需要破坏性的安装和维护，可以进行长期稳定的测量。

多声道超声波流量计广泛应用于许多不同的领域。

在工业过程控制中，它用于监测和控制液体和气体的流量，确保工艺的正常运行。

例如，在石油和化工行业中，它被用于监测原油、液化气等的流量。

在水处理行业中，它被用于监测供水和排水的流量，以确保水资源的有效利用。

在能源行业中，它被用于监测天然气、煤气等能源的流量。

此外，多声道超声波流量计也可以在实验室和科学研究中使用，用于测量流体性质和流动行为的研究。

总之，多声道超声波流量计利用超声波技术进行流速和流量的测量，具有精确度高、适用范围广的优点。

它被广泛应用于各个工业领域中，为生产过程的监测和控制提供了可靠的解决方案。

随着技术的进一步发展，多声道超声波流量计在流量测量领域的应用前景将更加广阔。

1引言近几年来,随着电子技术、数字技术和声楔材料等技术的发展,利用超声波脉冲测量流体流量的技术发展很快;基于不同原理,适用于不同场合的各种形式的超声波流量计已相继出现,其应用领域涉及到工农业、水利、水电等部门,正日趋成为测流工作的首选工具;2超声波流量计的测量原理超声波流量计常用的测量方法为传播速度差法、多普勒法等;传播速度差法又包括直接时差法、相差法和频差法;其基本原理都是测量超声波脉冲顺水流和逆水流时速度之差来反映流体的流速,从而测出流量；多普勒法的基本原理则是应用声波中的多普勒效应测得顺水流和逆水流的频差来反映流体的流速从而得出流量;时差法测量原理时差法测量流体流量的原理如图1所示;它利用声波在流体中传播时因流体流动方向不同而传播速度不同的特点,测量它的顺流传播时间t1和逆流传播时间t2的差值,从而计算流体流动的速度和流量;图1超声波流量计测流原理图设静止流体中声速为c,流体流动速度为v,把一组换能器P1、P2与管渠轴线安装成θ角,换能器的距离为L;从P1到P2顺流发射时,声波传播时间t1为：从P2到P1逆流发射时,声波的传播时间t2为：一般c>>v,则时差为：单声道测试系统只适用于小型渠道水位和流速变化不大的场合;大型渠道水面宽、水深大,其流速纵横变化也较大,须采用多声道超声波测流才能获得准确的流量值,见图2;应用公式5、6可测得流量Q;以上各式中：d为垂直于水流方向上两换能器之间水平投影的距离,为声道数,S为两声道之间的过水断面面积;图2多声道超声波流量计测流原理图多普勒法测量原理多普勒法测量原理,是依据声波中的多普勒效应,检测其多普勒频率差;超声波发生器为一固定声源,随流体以同速度运动的固体颗粒与声源有相对运动,该固体颗粒可把入射的超声波反射回接收器;入射声波与反射声波之间的频率差就是由于流体中固体颗粒运动而产生的声波多普勒频移;由于这个频率差正比于流体流速,所以通过测量频率差就可以求得流速,进而可以得到流体流量,如图3;图3多普勒超声波流量计测流原理图当随流体以速度v运动的颗粒流向声波发生器时,颗粒接收到的声波频率f1为：因此,声波接收器和发生器间的多普勒频移Δf为：以上各式中：θ为声波方向与流体流速v之间的夹角,f0为声源的初始声波频率,c为声源在介质中的传播速度;若c>>vcosθ则式11、12是按单个颗粒考虑时,测得的流体流速和流量;但对于实际含有大量粒群的水流,则应对所有频移信号进行统计处理;超声波多普勒流量计的换能器通常采用收发一体结构,见图4;换能器接收到的反射信号只能是发生器和接收器的两个指向性波束重叠区域内颗粒的反射波,这个重叠区域称为多普勒信号的信息窗;换能器所收到的信号就是由信息窗中所有流动悬浮颗粒的反射波的叠加,即信息窗内多普勒频移为反射波叠加的平均值;平均多普勒频移Δ-f可以表示为：式中Δ-f——信息窗内所有反射粒子的多普勒频移的平均值；ΣNi——产生多普勒频移Δfi的粒子数；Δfi——任一个悬浮粒子产生的多普勒频移;由上可知,该流量计测得的多普勒频移信号仅反映了信息窗区域内的流体速度,因此要求信息窗应位于管渠内接近平均流速的部位,才能使其测量值反映管渠内流体的平均流速;图4多普勒信息窗示意图3超声波流量计的分类根据超声波声道结构类型可分为单声道和多声道超声波流量计单声道超声波流量计是在被测管道或渠道上安装一对换能器构成一个超声波通道,应用比较多的换能器是外夹式和插入式;单声道超声波流量计结构简单、使用方便,但这种流量计对流态分布变化适应性差,测量精度不易控制,一般用于中小口径管道和对测量精度要求不高的渠道;多声道超声波是在被测管道或渠道上安装多对超声波换能器构成多个超声波通道,综合各声道测量结果求出流量;与单声道超声波流量计相比,多声道流量计对流态分布变化适应能力强,测量精度高,可用于大口径管道和流态分布复杂的管渠;根据超声波流量计适用的流道不同可分为管道流量计、管渠流量计和河流流量计管道流量计一般是指用于有压管道的流量计,其中也包括有压的各种形状断面的涵洞,这种流量计一般是通过一个或多个声道测量流体中的流速,然后求得流量;用于管渠的超声波流量计除了要具有测流速的换能器以外,还需要有测水位的换能器,根据测得的流速和水位求得流量;用于管渠的流量计一般含有多个测速换能器由声道数决定和一个测水位换能器;多数河流超声波流量计仅测流速和水位,而河流的过水流量由用户根据河床断面进行计算;4应用研究结合国家大型灌区信息化建设的研究内容,作者在昌乐县高崖水库灌区的北干渠上布设了4处监测站：其中徐家庙监测站渠底宽7.0m,水深～2.0m,采用5声道明渠超声波流量计监测,见图5;山秦监测站将一段明渠改造为有压管道输水,管径是 1.4m,采用单声道管道超声波流量计监测,见图6;在日照水库灌区总干渠上布设了6个测站,其中石咀监测站渠宽4m,水深～2m,采用了多普勒超声波流量计进行监测,见图7;图7石咀测站多普勒超声波流量计示意图各测站采用高精度流速仪对所测的瞬时流量进行对比分析;通过比较和个别参数修订,各测站测出的瞬时流量稳定可靠,与流速仪测出的数据有很高的一致性;5结束语超声波测流技术以其测量精度高、实时性好的特点越来越得到重视;但因其价格高、专业性强、维护管理要求高使其应用推广较慢;随着国家对水利投入的加大和节水型社会的建设,该技术设备将很快成为主要测流手段而得到广泛的应用;。

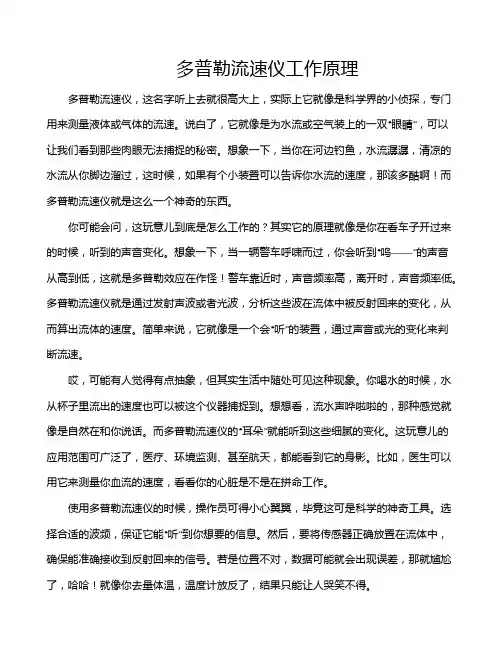

多普勒流速仪工作原理多普勒流速仪，这名字听上去就很高大上，实际上它就像是科学界的小侦探，专门用来测量液体或气体的流速。

说白了，它就像是为水流或空气装上的一双“眼睛”，可以让我们看到那些肉眼无法捕捉的秘密。

想象一下，当你在河边钓鱼，水流潺潺，清凉的水流从你脚边溜过，这时候，如果有个小装置可以告诉你水流的速度，那该多酷啊！而多普勒流速仪就是这么一个神奇的东西。

你可能会问，这玩意儿到底是怎么工作的？其实它的原理就像是你在看车子开过来的时候，听到的声音变化。

想象一下，当一辆警车呼啸而过，你会听到“呜——”的声音从高到低，这就是多普勒效应在作怪！警车靠近时，声音频率高，离开时，声音频率低。

多普勒流速仪就是通过发射声波或者光波，分析这些波在流体中被反射回来的变化，从而算出流体的速度。

简单来说，它就像是一个会“听”的装置，通过声音或光的变化来判断流速。

哎，可能有人觉得有点抽象，但其实生活中随处可见这种现象。

你喝水的时候，水从杯子里流出的速度也可以被这个仪器捕捉到。

想想看，流水声哗啦啦的，那种感觉就像是自然在和你说话。

而多普勒流速仪的“耳朵”就能听到这些细腻的变化。

这玩意儿的应用范围可广泛了，医疗、环境监测、甚至航天，都能看到它的身影。

比如，医生可以用它来测量你血流的速度，看看你的心脏是不是在拼命工作。

使用多普勒流速仪的时候，操作员可得小心翼翼，毕竟这可是科学的神奇工具。

选择合适的波频，保证它能“听”到你想要的信息。

然后，要将传感器正确放置在流体中，确保能准确接收到反射回来的信号。

若是位置不对，数据可能就会出现误差，那就尴尬了，哈哈！就像你去量体温，温度计放反了，结果只能让人哭笑不得。

这个仪器不光是单打独斗，它还可以和其他设备联动，形成一个更大的系统。

想象一下，河流监测站里，多个多普勒流速仪一起工作，实时传回流速数据，帮助我们了解水质变化。

这对于预防洪水、保护生态环境可都是大有裨益的哦！听起来是不是觉得这个仪器特别“给力”？科技的发展总是让人感到惊讶。

超声波流量计的测量原理超声波流量计超声波流量计是一种非接触式流量测量仪表，近20多年发展迅速，已成为流量测量仪表中一种不可缺少的仪表。

尤其在大管径管道流量测量，含有固体颗粒的两相流的流量测量，对腐蚀性介质和易燃易爆介质的流量侧量，河流和水渠等敞开渠道的流量及非充满水管的流量测量等方面，与其他测量方法相比，具有明显的优点。

超声波流量计的测量原理超声波流量计是利用超声波在流体中的传播特性实现流量测量的。

电磁流量计超声波在流体中传播时，将载上流体流速的信息。

因此，通过接收到的超声波，就可以检测出被测流体的流速，再换算成流量，从而实现测量流量的目的。

利用超声波测量流且的方法很多。

根据对信号检测的方式，大致可分为传播速度法、多普勒法、相关法、波束偏移法等。

在工业生产测量中应用传播速度法最为普遍。

1.传播速度法根据在流动流体中超声波顺流与逆流传播速度的视差与被测流体流速有关的原理，检测出流体流速的方法，称为传播速度法。

很据具体测最参数的不同，又可分为时差法、相差法和频差法。

传播速度法的基本原理如图2.59所示。

远传式水表从两个作为发射器的超声换能器T, , T,发出两束超声波脉冲。

各自达到下、上游两个作为接收器的超声换能器R，和RZ。

设流体静止时超声波声速为C，发射器与接收器的间距为L。

则当流体速度为时，顺流的传播时间为式中，L, C均为常量，所以只要能测得时差At，就可得到流体流速。

，进而求得流最p。

这就是时差法。

时差法存在两方面间题:一是计算公式中包括有声速C，可拆卸螺翼式水表它受流体成分、沮度影响较大，从而给测量带来误差;另一是顺、逆传播时差At的数量级很小(约为10-’一10"9s),测量Lt，过去需用复杂的电子线路才能实现。

相差法是通过测量上述两超声波信号的相位差△lp来代替测量时间差6r的方法。

如图2.61，设顺流方向声波信号的相位为9).二“:;逆流方向声波信号的相位为T2 =则结合式(2.56)可得逆、顺流信号的相位差为式中。

超声波流量计方案一、引言超声波流量计是一种常见的流量测量设备，通过利用超声波的传播特性实现对流体流量的测量。

它具有测量准确、无压力损失、无移动部件等优点，在工业生产中得到广泛应用。

本文将介绍超声波流量计的基本原理、常见类型以及应用案例，为读者提供一个全面了解和选用超声波流量计的方案。

二、基本原理超声波流量计通过发射超声波脉冲到流体中，利用声波在流体中传播的速度差异来测量流速。

其工作原理基于多普勒效应，即当声波遇到流体运动时，波长会发生变化，从而实现对流速的测量。

常见的超声波流量计包括传输时间差法和多普勒效应法，下面将分别进行介绍。

2.1 传输时间差法传输时间差法是一种基于声速差异原理的测量方法。

超声波流量计通常由两个传感器组成，一个作为发射器向下游发射超声波信号，另一个作为接收器接收信号。

超声波在流体中传播的速度取决于流体的物理性质以及流速。

当超声波流经流体时，由于流体的速度不同，传输时间会发生变化。

通过测量声波传播的时间差，可以计算出流体的平均流速。

2.2 多普勒效应法多普勒效应法是一种基于声波频率变化原理的测量方法。

超声波流量计的传感器通常同时具备发射和接收功能。

当超声波与流体运动相互作用时，声波的频率会发生变化。

对于与流体相对运动的声波而言，当流速较大时，声波频率会增加；当流速较小时，声波频率会减小。

通过测量超声波频率变化，可以计算出流体的实际流速。

三、常见类型根据实际应用需求和流体特性，超声波流量计可以分为不同类型，下面将介绍其中三种常见的类型。

3.1 声速差法超声波流量计声速差法超声波流量计采用传输时间差法进行测量，其原理是通过测量超声波在流体中传播的时间差来计算流体的流速。

该类型的流量计适用于流体中无颗粒或颗粒较小的情况，如液体或气体的流量测量。

3.2 直接时间差法超声波流量计直接时间差法超声波流量计是一种改进的传输时间差法测量方法。

与传统声速差法不同的是，该类型的流量计不再使用两个传感器，而是采用单个传感器进行测量。

超声流量计工作原理超声波在流体中传播时，受到流体速度的影响而载有流速信息，通过检测接收到的超声波信号可以测知流体流速，从而求得流体流量。

超声波测量流量的作用原理用的最多的有传播速度法、多普勒法，这些方法各有特点，在工业应用中以传播速度法最普遍。

1、传播速度法的测量原理超声波在流体中的传播速度与流体流速有关。

传播速度差法利用超声波在流体中顺流与逆流传播的速度变化来测量流体流速并进而求得流过管道的流量。

其测量原理如图1所示，根据具体测量参数的不同，又可分为时差法、相差法和频差法。

① 时差法时差法就是测量超声波脉冲顺流和逆流时传播的时间差。

图1 超声测速原理如图1所示，在管道上、下游相距L 处分别安装两对超声波发射器（1T 、2T ）和接收器（1R 、2R ）。

设声波在静止流体中的传播速度为c ，流体的流速为u ，则声波沿顺流和逆流的传播速度将不同。

当1T 按顺流方向、2T 按逆流方向发射超声波时，超声波到达接收器1R 和2R 所需要的时间1t 和2t 与流速之间的关系为 （1-1） 由于流体的流速相对声速而言很小，即c 远远大于u ，可忽略，因此时差而流体流速（1-2）当声速c 为常数时，流体流速和时差t ∆成正比，测得时差即可求出流速，进而求得流量。

但是，时差t ∆非常小，在工业计量中，若流速测量要达到1%精度，则时差测量要达到0.01/s μ的精度。

这样不仅对测量电路要求高，而且限制了流速测量的下限。

因此，为了提高测量精度，早期采用了检测灵敏度高的相位差法。

② 相差法相位差法是把上述时间差转换为超声波传播的相位差来测量。

设超声换能器向流体连续发射形式为10()sin()s t A ωϕ=+的超声波脉冲，式中ω为超声波的角频率。

按顺流和逆流方向发射时收到的信号相位分别为和。

则在顺流和逆流接收的信号之间有相位差式中，f 为超声波振荡频率。

由此可见，相位差ϕ∆比时差t ∆大2f π倍，且在一定范围内，f 越大放大倍数越大，因此相位差ϕ∆要比时差t ∆容易测量。

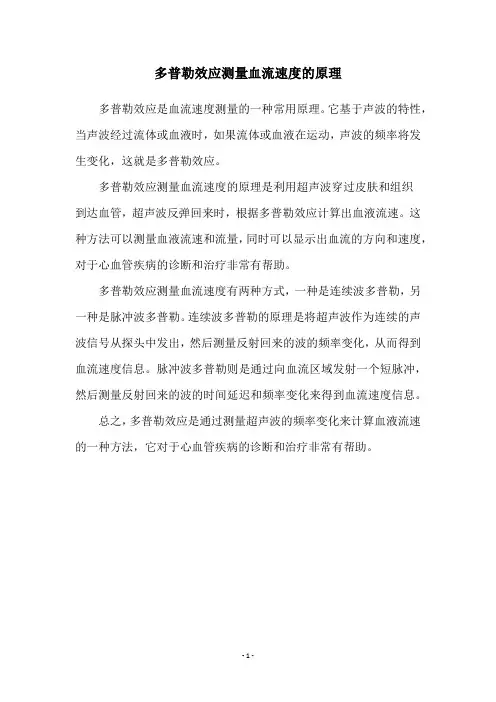

多普勒效应测量血流速度的原理
多普勒效应是血流速度测量的一种常用原理。

它基于声波的特性，当声波经过流体或血液时，如果流体或血液在运动，声波的频率将发生变化，这就是多普勒效应。

多普勒效应测量血流速度的原理是利用超声波穿过皮肤和组织
到达血管，超声波反弹回来时，根据多普勒效应计算出血液流速。

这种方法可以测量血液流速和流量，同时可以显示出血流的方向和速度，对于心血管疾病的诊断和治疗非常有帮助。

多普勒效应测量血流速度有两种方式，一种是连续波多普勒，另一种是脉冲波多普勒。

连续波多普勒的原理是将超声波作为连续的声波信号从探头中发出，然后测量反射回来的波的频率变化，从而得到血流速度信息。

脉冲波多普勒则是通过向血流区域发射一个短脉冲，然后测量反射回来的波的时间延迟和频率变化来得到血流速度信息。

总之，多普勒效应是通过测量超声波的频率变化来计算血液流速的一种方法，它对于心血管疾病的诊断和治疗非常有帮助。

- 1 -。

超声波流量计的测量原理简介一、定义超声波流量计是通过检测流体流动对超声束(或超声脉冲)的作用以测量流量的仪表。

二、工作原理超声波流量计根据对信号检测的原理可分为传播速度差法(直接时差法、时差法、相位差法和频差法)、波束偏移法、多普勒法、互相关法、空间滤法及噪声法等。

超声波流量计和电磁流量计一样，因仪表流通通道未设置任何阻碍件，均属无阻碍流量计，是适于解决流量测量困难问题的一类流量计，特别在大口径流量测量方面有较突出的优点，近年来它是发展迅速的流量计之一。

1、时差法当超声波束在液体中传播时，液体的流动将使传播时间产生微小变化，并且其传播时间的变化正比于液体的流速，其关系符合下列表达式：其中θ为声束与液体流动方向的夹角M 为声束在液体的直线传播次数D 为管道内径Tup 为声束在正方向上的传播时间Tdown为声束在逆方向上的传播时间ΔT=Tup –Tdown设静止流体中的声速为c，流体流动的速度为u，传播距离为L，当声波与流体流动方向一致时（即顺流方向），其传播速度为c+u；反之，传播速度为c-u.在相距为L的两处分别放置两组超声波发生器和接收器（T1,R1）和（T2,R2）。

当T1顺方向，T2逆方向发射超声波时，超声波分别到达接收器R1和R2所需要的时间为t1和t2,则 t1=L/(c+u) t2=L/(c-u)由于在工业管道中，流体的流速比声速小的多，即c>>u,因此两者的时间差为▽t=t2-t1=2Lu/cc 由此可知，当声波在流体中的传播速度c已知时，只要测出时间差▽t即可求出流速u，进而可求出流量Q。

利用这个原理进行流量测量的方法称为时差法。

此外还可用相差法、频差法等。

2、相差法原理如果超声波发射器发射连续超声脉冲或周期较长的脉冲列，则在顺流和逆流发射时所接收到的信号之间便要产生相位差▽O,即▽O=w▽t=2wLu/cc 式中，w为超声波角频率。

当测得▽O时即可求出u,进而求得流量Q。

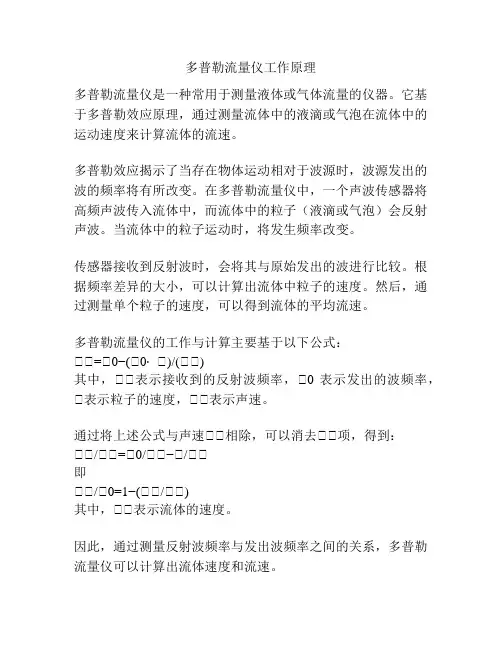

多普勒流量仪工作原理
多普勒流量仪是一种常用于测量液体或气体流量的仪器。

它基于多普勒效应原理，通过测量流体中的液滴或气泡在流体中的运动速度来计算流体的流速。

多普勒效应揭示了当存在物体运动相对于波源时，波源发出的波的频率将有所改变。

在多普勒流量仪中，一个声波传感器将高频声波传入流体中，而流体中的粒子（液滴或气泡）会反射声波。

当流体中的粒子运动时，将发生频率改变。

传感器接收到反射波时，会将其与原始发出的波进行比较。

根据频率差异的大小，可以计算出流体中粒子的速度。

然后，通过测量单个粒子的速度，可以得到流体的平均流速。

多普勒流量仪的工作与计算主要基于以下公式：
ff=f0−(f0⋅f)/(ff)
其中，ff表示接收到的反射波频率，f0表示发出的波频率，f表示粒子的速度，ff表示声速。

通过将上述公式与声速ff相除，可以消去ff项，得到：
ff/ff=f0/ff−f/ff
即
ff/f0=1−(ff/ff)
其中，ff表示流体的速度。

因此，通过测量反射波频率与发出波频率之间的关系，多普勒流量仪可以计算出流体速度和流速。

多普勒流速仪原理1、测流原理利用多普勒效应原理进行流速测量。

用声波换能器作为传感器，换能器发射声脉冲波，声脉冲波通过水体中不均匀分布的泥沙颗粒、浮游生物等反散射体反散射，由换能器接收信号，经测定多普勒频移而测算出测线范围内若干点流速，采用相关方法计算测线平均流速，必须通过现场率定获得率定测线平均流速与断面平均流速的相关系数，根据现场断面测量获取的水位与断面面积关系计算断面面积和流量。

2、适用范围声学多普勒流速仪发射频率较高，适合于中型、水位变幅不大的河道，由于受传感器发射角的限制，不同的河宽对水深有对应的要求。

根据河道宽度与水深选择流速仪。

流速仪测流量的基本原理步骤多普勒流量流速仪是一种用于测量流体流速流量的仪器，常用于测量河流、渠道、市政管网等流体管道中的流速和流量。

下面将介绍流速仪测流量的基本原理步骤。

一、基本原理多普勒超声波流量计是是利用声波在流体中传播的多普勒效应，通过测定流体中运动粒子散射声波的多普勒频移，即可得到流体的速度，结合内置压力式水位计，利用速度面积法，即可测量液体的流量。

适合于明渠、河道及难以建造标准断面的流速流量测量以及于各种满管和非满管明渠流速流量测量。

二、测量步骤1. 安装流速仪首先需要将流量流速仪安装在流体管道中，因为是接触式测流，通常是在管道的中心位置。

安装时需要注意流速仪的方向和位置，以确保测量的准确性。

2. 测量流速采用速度面积法测流，无水头损失，不需建设标准堰槽。

可采用市电或者锂电池供电系统，接通电源以后开始测量流速，可测量瞬时流量和累积流量。

流速仪通常会显示出流体的流速和其他相关参数，如温度、压力等。

3. 计算流量通过测量得到的流速和管道的截面积，可以计算出流体的流量。

流量的计算公式为：Q=AV，其中Q表示流量，A表示管道的截面积，V表示流体的流速。

4. 记录数据通过遥测终端机远传数据到云平台，可做到分钟实时上传数据，数据可以累计记录，随时可查，也方便管理人员通过数据分析更好的进行工作。

超声波流量计的工作原理
超声波流量计是一种常用的流量测量设备，它通过发送超声波信号并测量其传播时间和频率来实现流量的测量。

其工作原理如下：
1. 发送超声波信号：流体通过流量计时，设备中的传感器会发送超声波信号。

2. 波束传播：超声波信号以一个特定的角度向流体传播，并在流体中形成一个波束。

3. 接收回波信号：超声波在流体中传播时，会遇到不同的流速，从而导致信号的传播时间和频率发生变化。

当超声波波束遇到流体中的颗粒或气泡时，会反射回来，形成回波信号。

4. 测量时间差：流量计会测量超声波信号从发送到接收回波的时间差。

根据声速和传输距离，可以计算流体的流速。

5. 计算流量：根据测量得到的流速和截面积，可以计算得出流体的流量。

超声波流量计的工作原理基于多次测量和计算，可以提供精确的流量数据。

由于超声波的高频信号和无需直接接触流体，该技术广泛应用于各种工业和商业领域中的流量测量。

超声波多普勒流量计测量原理
超声波多普勒流量计是一种常用于测量液体或气体流速的
设备。

其测量原理基于多普勒效应，利用声波在流体中传播时受到流体流动速度的影响而引起的频率变化。

这种流量计工作时，通过发射超声波信号进入流体中并与
流体中的颗粒（如气泡或颗粒悬浮物）相互作用。

超声波在流体中传播时，会以一定的频率与速度传播。

当超声波信号与流体中的颗粒相互作用时，返回的信号会发生频率偏移。

通过测量返回超声波信号的频率变化，可以计算出流体中
的流速。

根据多普勒效应的原理，如果流体靠近传感器运动，则超声波信号的频率将增加；相反，如果流体远离传感器运动，则超声波信号的频率将降低。

为了准确测量流速，超声波多普勒流量计需要考虑到流体
中颗粒的速度和信号的散射。

通常使用两种技术来实现测量：连续波（continuous wave）和脉冲波（pulsed wave）。

在连续波技术中，超声波信号以恒定频率发射并连续接收。

通过比较发射和接收的频率差异，可以计算流速。

然而，这种技术对颗粒速度的测量较为困难。

脉冲波技术则通过定期发射超声波信号并间歇性地接收回
波信号。

通过测量信号的时间延迟和频率偏移，可以准确计算流速。

这种技术对于测量粒子速度较为可靠，但需要更复杂的信号处理技术。

超声波多普勒流量计是一种基于多普勒效应的测量设备，
可用于测量流体中的流速。

它利用超声波信号与流体中颗粒的相互作用，通过测量频率的变化来计算流速。

不论是连续波还是脉冲波技术，超声波多普勒流量计在工业和医学领域中都具有广泛的应用。

精心整理1引言近几年来，随着电子技术、数字技术和声楔材料等技术的发展，利用超声波脉冲测量流体流量的技术发展很快。

基于不同原理，适用于不同场合的各种形式的超声波流量计已相继出现，其应用领域涉及到工农业、水利、水电等部门，正日趋成为测流工作的首选工具。

2超声波流量计的测量原理超声波流量计常用的测量方法为传播速度差法、多普勒法等。

传播速度差法又包括直接时差法、相差法和频差法。

其基本原理都是测量超声波脉冲顺水流和逆水流时速度之差来反映流体的流速，从而测出流量；多普勒法的基本原理则是应用声波中的多普勒效应测得顺水流和逆水流的频差来反映流体的流速从而得出流量。

2.1时差法测量原理时差法测量流体流量的原理如图1所示。

它利用声波在流体中传播时因流体流动方向不同而传播速度不同的特点,测量它的顺流传播时间t1和逆流传播时间t2的差值,从而计算流体流动的速度和流量。

图1超声波流量计测流原理图设静止流体中声速为c，流体流动速度为v，把一组换能器P1、P2与管渠轴线安装成θ角，换能器的距离为L。

从P1到P2顺流发射时，声波传播时间t1为：从P2到P1逆流发射时，声波的传播时间t2为：一般c>>v，则时差为：单声道测试系统只适用于小型渠道水位和流速变化不大的场合。

大型渠道水面宽、水深大，其流速纵横变化也较大，须采用多声道超声波测流才能获得准确的流量值，见图2。

应用公式(5)、(6)可测得流量Q。

以上各式中：d为垂直于水流方向上两换能器之间水平投影的距离，为声道数，S为两声道之间的过水断面面积。

图2多声道超声波流量计测流原理图2.2多普勒法测量原理多普勒法测量原理，是依据声波中的多普勒效应，检测其多普勒频率差。

超声波发生器为一固定声源，随流体以同速度运动的固体颗粒与声源有相对运动，该固体颗粒可把入射的超声波反射回接收器。

入射声波与反射声波之间的频率差就是由于流体中固体颗粒运动而产生的声波多普勒频移。

由于这个频率差正比于流体流速，所以通过测量频率差就可以求得流速，进而可以得到流体流量，如图3。

波速偏移检测法
• 波速偏移检测法需要三个换能器实现，其测量原理如图 2.3 所示，换能器 1 作为发射换能器，换能器 2 和换能器 3 作为接受换能器，三个换能器成等腰三角形布置。激励换能器 1 发射一组超声波信号，当 测量空间内没有流体介质时，超声波信号将垂直传播到两个接受换能器连线的中点，两接受换能器所 收到的超声波信号强度相等。当测量空间内存在流体介质时，声波信号会受到流体介质的影响，其传 播路径将随着介质流动方向产生偏移，此时，两接受换能器所接受到的信号强度将产生一定的强度差， 通过对该强度差的检测从而实现介质流速的测量
式中 C 为超声波信号于流体介质内的传播速度。
根据多普勒效应检测法的测量原理容易看出，该方法是通过超声波的多普勒频移现象实现测量的，其要求流 体介质内必须含有较多的固态颗粒或是气泡等物质，而对于气体介质，其内部固态颗粒或是气泡等物质含量 通常相对较少，多普勒频移现象并不明显，此外在气体介质内固态颗粒、气泡等物质的均匀性较差，随机性 较高，这也将大大影响多普勒效应检测法的测量精度，因此多普勒效应检测法并不适用于超声波气体流量的 计量。
超声波信号在气体介质中的顺流传播时间与逆流传播时间分别为：
此外，由于气体介质在管道内存在层流影响， 式中，C 表示为超声波在介质中的传播速度。上式可表示为： 上式中求出的平均速度并不能直接代表整个
管体内的流速，因此还需要通过系数标定试 验得到修正系数 k，最终流速表示为：
两式相减，即可推导出气体介质的平均 流速：
相位差法与时差法对温度变化的较为敏感，频差法的测量受温度影响不大，但在测量精度与测量范 围的指标上相位差法与时差法要远优于频差法。此外相位差法与时差法相比较，相位差法测量的实 现难度相对较大。 从适应能力、测量精度、实现难度、应用成本等多方面对比，最终本文选用时差法作为超声波气 体流量测量系统设计的测量原理。

超声波流量计的原理和构造
超声波流量计的原理是利用超声波在流体中传播时的速度变化来测量流体流量。

超声波流量计通过发射超声波，然后接收反射回来的超声波，并测量超声波的传播时间和速度，从而推算出流体的流速和流量。

超声波流量计的构造一般包括传感器、发射器、接收器和信号处理器。

传感器是用来放置在流体流动的管道内，发射器用来产生超声波，并将其传送到流体中，接收器用来接收反射回来的超声波，信号处理器则用来处理接收到的信号数据，并计算出流体的流速和流量值。

传感器通常包括两种类型，即时间差型和多普勒型。

时间差型传感器通过测量超声波发送和接收之间的时间差来计算流速和流量，而多普勒型传感器则利用多普勒效应来测量流体中的颗粒速度，从而计算出流速和流量值。
