锅炉课程设计说明书设计题目：220t/h超高压燃煤锅炉课程设计一、锅炉课程设计的目的锅炉课程设计是《电厂锅炉原理及设备》课程的重要教学实践环节。
通过课程设计来达到以下目的：对电厂锅炉原理课程的知识得以巩固、充实和提高；掌握锅炉机组的热力计算方法，学会使用热力计算标准方法,并具有综合考虑锅炉机组设计与布置的初步能力二、锅炉设计计算主要内容1、锅炉辅助设计：这部分计算的目的是为后面受热面的热力计算提供必要的基本计算数据或图表。
2、受热面热力计算：其中包含为热力计算提供结构数据的各受热面的结构计算。
3、计算数据的分析：这部分内容往往是鉴定设计质量等的主要数据。
三、整体设计热力计算过程顺序1、列出热力计算的主要原始数据，包括锅炉的主要参数和燃料特性参数。
2、根据燃料、燃烧方式及锅炉结构布置特点，进行锅炉通道空气量平衡计算。
3、理论工况下（a＝1）的燃烧计算。
4、计算锅炉通道内烟气的特性参数。
5、绘制烟气温焓表。
6、锅炉热平衡计算和燃料消耗量的估算。
7、锅炉炉膛热力计算。
8、按烟气流向对各个受热面依次进行热力计算。
9、锅炉整体计算误差的校验。
10、编制主要计算误差的校验。
11、设计分析及结论。
四、热力设计计算基本资参数⑴、锅炉蒸发量： Dec=61.11kg/s⑵、汽包压力： Pqb=11.02MPa⑶、给水温度： tgs=216℃⑷、过热蒸汽温度： tgr=540℃⑸、过热蒸汽压力： Pgr=9.8MPa⑹、一次风温度： t1=186℃⑺、二次风温度： t2=186℃⑻、环境温度： tlk=20℃⑼、烟气出口温度： t=128.8℃五锅炉整体布置的确定1，锅炉整体的外型---选π型布置选择π型布置的理由如下(1)锅炉的排烟口在下方送，引风机及除尘器等设备均可布置在地面，锅炉结构和厂房较低，烟囱也建在地面上。
(2)对流竖井中，烟气下行流动便于清灰，具有自身除尘的能力（3）各受热面易于布置成逆流的方式，以加强对流换热2，受热面的布置在炉膛内壁面，全部布置水冷壁受热面，其他受热面的布置主要受蒸汽参数、锅炉容量和燃料性质的影响本锅炉为高压参数，汽化吸热较少，加热吸热和过热吸热较多，为使炉膛出口烟温降到要求的值，保护水平烟道的对流受热面，除在水平烟道内布置高、低温对流过热器外，炉膛内布置全辐射式的屏式过热器，前会隔墙省煤器采用光管式水冷壁结构；设置省煤器时，根据锅炉的参数，省煤器出口工质状态选用非沸腾式，采用双级空气预热器。

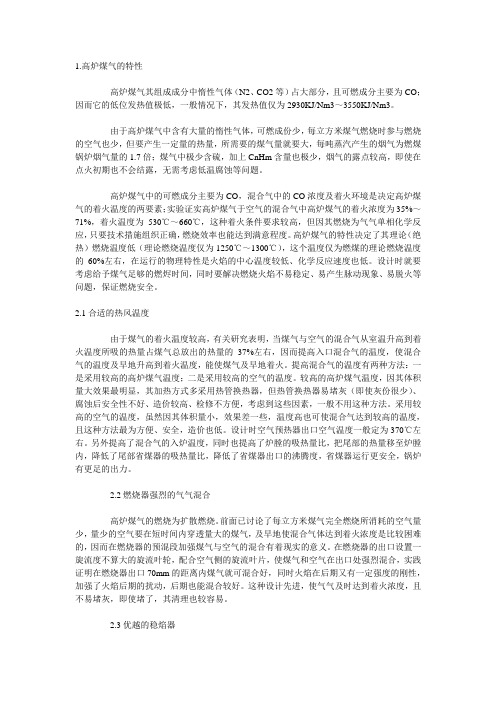

1.高炉煤气的特性高炉煤气其组成成分中惰性气体（N2、CO2等）占大部分，且可燃成分主要为CO；因而它的低位发热值极低，一般情况下，其发热值仅为2930KJ/Nm3～3550KJ/Nm3。
由于高炉煤气中含有大量的惰性气体，可燃成份少，每立方米煤气燃烧时参与燃烧的空气也少，但要产生一定量的热量，所需要的煤气量就要大，每吨蒸汽产生的烟气为燃煤锅炉烟气量的1.7倍；煤气中极少含硫，加上CnHm含量也极少，烟气的露点较高，即使在点火初期也不会结露，无需考虑低温腐蚀等问题。
高炉煤气中的可燃成分主要为CO，混合气中的CO浓度及着火环境是决定高炉煤气的着火温度的两要素；实验证实高炉煤气于空气的混合气中高炉煤气的着火浓度为35%～71%，着火温度为530℃～660℃，这种着火条件要求较高，但因其燃烧为气气单相化学反应，只要技术措施组织正确，燃烧效率也能达到满意程度。
高炉煤气的特性决定了其理论（绝热）燃烧温度低（理论燃烧温度仅为1250℃～1300℃），这个温度仅为燃煤的理论燃烧温度的60%左右，在运行的物理特性是火焰的中心温度较低、化学反应速度也低。
设计时就要考虑给予煤气足够的燃烬时间，同时要解决燃烧火焰不易稳定、易产生脉动现象、易脱火等问题，保证燃烧安全。
2.1合适的热风温度由于煤气的着火温度较高，有关研究表明，当煤气与空气的混合气从室温升高到着火温度所吸的热量占煤气总放出的热量的37%左右，因而提高入口混合气的温度，使混合气的温度及早地升高到着火温度，能使煤气及早地着火。
提高混合气的温度有两种方法：一是采用较高的高炉煤气温度；二是采用较高的空气的温度。
较高的高炉煤气温度，因其体积量大效果最明显，其加热方式多采用热管换热器，但热管换热器易堵灰（即使灰份很少）、腐蚀后安全性不好、造价较高、检修不方便，考虑到这些因素，一般不用这种方法。
采用较高的空气的温度，虽然因其体积量小，效果差一些，温度高也可使混合气达到较高的温度，且这种方法最为方便、安全，造价也低。
220t/h循环流化床锅炉运行规程1 锅炉设备系统简介1.1 锅炉设备规范及特性1.1.1 锅炉型号为UG—220/9.8—M5型高温高压、单汽包横置式、单炉膛、自然循环、全钢架π型布置循环流化床锅炉。
与国产CC50/8.83/1.3型汽轮机和WZ18z—047LLT 型发电机配套。
制造厂家：无锡华光锅炉股份有限公司。
制造日期：2002年11月。
1.1.2 主要工作参数额定蒸汽温度540℃额定蒸汽压力（表压）9.81Mpa额定蒸发量220t/h最大连续蒸发量（B—MCR）240t/h给水温度215℃锅炉排烟温度136℃锅炉计算热效率90.16%锅炉保证热效率89.56%燃料消耗量30.9t/h石灰石消耗量 1.5t/h空气预热器进风温度20℃一次热风温度207℃二次热风温度201℃一、二次风量比60：40排污率≤2%循环倍率25～30锅炉飞灰份额70%脱硫效率（钙硫摩尔比为2.3时）≥90%1.2 燃料特性名称符号单位数值设计煤种校核煤种1 校核煤种2 校核煤种3收到基低位发热值Qnet,ar KJ/kg 20310 22290 16090 18160全水分Mar ％9.11 6.05 2.61 7.10空气干燥基水分Mad ％0.72 1.61 0.86 1.38干燥无灰基挥发分Vdaf％7.26 7.78 24.96 8.31收到基灰分Aar ％28.89 25.17 47.88 32.92收到基碳Car ％57.07 62.30 41.60 51.67收到基氢Har ％ 1.39 1.32 2.2 1.07收到基氧Oar ％ 2.31 1.92 3.65收到基氮Nar ％0.55 0.37 0.61收到基全硫Sar ％0.68 2.87 1.45 0.48灰变形温度DT ℃1400 1340 1290灰软化温度ST ℃1400 1380 1370灰熔化温度FT ℃1400 >1400 >14001.2.1 煤的入炉粒度要求：粒度范围0～10mm，50%切割粒径d50=2mm。
220t/h循环流化床锅炉说明书目录一、锅炉基本特性 (3)1、主要工作参数 (3)2、设计燃料 (3)3、安装和运行条件 (4)4、锅炉基本尺寸 (4)二、锅炉结构简述 (5)1. 炉膛水冷壁 (5)2. 高效蜗壳式汽冷旋风分离器 (7)3. 锅筒及锅筒内部设备 (7)4. 燃烧设备 (8)5. 过热器系统及其调温装置 (11)6. 省煤器 (11)7. 空气预热器 (12)8. 锅炉范围内管道 (12)9. 吹灰装置 (12)10. 密封装置 (12)11. 炉墙 (13)12. 构架 (13)13．膨胀系统 (14)14．锅炉水压试验 (14)15．锅炉过程监控 (14)三、性能说明 (16)一、锅炉基本特性1、主要工作参数额定蒸发量 220 t/h额定蒸汽温度 540 ℃额定蒸汽压力（表压） 9.8 MPa给水温度 215 ℃锅炉排烟温度 ~140 ℃排污率≤2 %空气预热器进风温度 20 ℃锅炉计算热效率 90.5 %锅炉保证热效率 90%燃料消耗量 41.7 t/h 石灰石消耗量 585 kg/h 一次热风温度 200 ℃二次热风温度210 ℃一、二次风量比 55：45循环倍率 25～30脱硫效率（钙硫摩尔比为2.5时）≥ 70 % 2、设计燃料（1）煤种及煤质煤的入炉粒度要求：粒度范围0~10mm，50%切割粒径d50=2mm，详见附图。
（2）点火及助燃用油锅炉点火用油:甲醇和甲醇油（3）石灰石特性颗粒度0-1mm.d50=0.25mm.3、安装和运行条件地震烈度里氏6度，按7度设防。
锅炉给水满足GB/T12145《火力发电机组及蒸汽动力设备水汽质量》标准。
4、锅炉基本尺寸炉膛宽度（两侧水冷壁中心线间距离） 8770mm炉膛深度（前后水冷壁中心线间距离） 6610mm炉膛顶棚管标高 37600mm锅筒中心线标高 41000mm锅炉最高点标高 45000mm运转层标高 8000mm操作层标高 5400mm锅炉宽度（两侧柱间中心距离） 23000mm锅炉深度（柱Z1与柱Z4之间距离） 27600mm二、锅炉结构简述锅炉为高温高压，单锅筒横置式，单炉膛，自然循环，全悬吊结构，全钢架π型布置。
50MW等级高压煤粉锅炉锅炉课程设计报告学院交通学院专业能源与动力工程班级姓名学号指导老师时间2015年12月2锅炉课程设计任务书1、 锅炉额定蒸发量： 220/e D t h ；2、 给水温度：o 215C gst3、 过热蒸汽温度：o 540C grt4、 过热蒸汽压力（表压）：9.8MPa grp5、 制粉系统：中间储仓式（热空气做干燥剂、钢球筒式磨煤机，烟煤、褐煤为乏气送粉；贫煤、无烟煤为热风送粉）6、 燃烧方式：四角切圆燃烧7、 排渣方式：固态8、环境温度：o20C9、 煤种：平顶烟煤10、11、炉结构合理的设计书面报告。
3目录第一章锅炉课程设计概述 (6)第一节概述 (6)第二章辅助计算....................................................... 错误!未定义书签。
第一节燃料数据的分析和整理 ........................ 错误!未定义书签。
第二节锅炉的空气量平衡 (7)第三节燃料燃烧计算 (7)第三章炉膛热力计算 (12)第一节炉膛校核热力计算的步骤 (12)第二节炉膛几何特征的计算 (13)第三节炉膛热力计算中的几个问题 (15)第四节炉膛热力计算 (17)4第五节炉膛顶部辐射受热面及工质焓增的计算..........错误!未定义书签。
第四章对流传热面的热力计算 (21)第一节概述 (21)第二节各种对流受热面热力计算 (23)第五章锅炉热力计算误差检查 (54)总结参考文献5第一章锅炉课程设计概述第一节概述一、锅炉课程设计的目的锅炉课程设计是“锅炉原理”课程的重要教学实践环节。
通过课程设计应达到一下目的：对锅炉原理课程的知识得以巩固、充实提高：掌握锅炉机组的热力计算方法，学会使用《锅炉机组热力计算标准方法》，并具有综合考虑锅炉机组设计与布置的初步能力；培养学生查阅资料、合理选择和分析数据的能力；培养学生对工程技术问题的严肃认真和负责的态度。
目录（一）、序言 (3)（二）、“水冷旋风分离器”的简要介绍： (4)（三）、220t/hCFB锅炉设计条件 (6)（1）设计煤种 (6)（2）、地质条件 (7)（四）、220t/hCFB锅炉主要技术参数 (7)⑴、锅炉技术规范 (7)⑵、锅炉基本尺寸 (8)⑶、燃煤粒度及点火用油 (8)⑷、石灰石 (8)⑸、锅炉给水和蒸汽品质 (9)（五）、220t/hCFB循环床锅炉特点 (9)⑴、采用全膜式壁结构 (9)⑵、采用布置了两个“水冷旋风分离器” (9)⑶、过热器的布置 (10)⑷、床下点火 (10)⑸、特殊的回灰系统 (10)(6)、固定膨胀中心 (11)(7)、有效的防磨措施 (11)(8)、非机械的风播煤结构 (11)（六）、220t/hCFB锅炉主要结构介绍 (12)⑴、总体布置 (12)⑵、锅筒及内部装置 (13)⑶、炉膛 (14)⑷、分离器 (15)⑸、过热器系统 (15)⑹、省煤器 (16)⑺、空气预热器 (16)⑻、锅炉范围内管道 (17)⑼、燃烧设备 (17)（七）、石灰石脱硫 (19)（八）、锅炉岛辅助设备 (19)⑴、煤、灰、石灰石系统 (19)⑵、排渣系统 (20)⑶、送、引风系统 (20)⑷、风量测量 (21)⑸、仪表 (21)⑹、特殊的防磨材料 (22)（一）、序言循环流化床锅炉是八十年代发展起来的新一代燃煤流化床锅炉，具有高效率、低污染和和良好的综合利用特点。
我国是一个以煤为主的能耗大国，发展具有中国特色的循环流化床锅炉并实现大型化具有重要的意义。
循环流化床锅炉是从鼓泡床沸腾炉发展起来的。
它采用了比鼓泡床更高的流化速度，故不再象鼓泡床一样有一个明显的床面。
大量物料被烟气夹带到炉膛上部，经过布置于炉膛出口处的分离器，将物料烟气分离，并通过一种非机械式密封的回送机构将物料重新送回床内，这就是循环床的基本原理。
循环流化床和鼓泡床一样，具有很大的热容量，及床内物料混合良好，对燃料适应性强，包括各种劣质燃料都能很好运行。
新疆大学课程设计任务书13-14 学年第１学期学院：电气工程学院专业：热能与动力工程学生姓名：*** 学号：***课程设计题目：220t/h锅炉整体校核热力计算煤种徐州烟煤起迄日期: 2013年12月23 日~2014年1月3 日课程设计地点:二教指导教师:***系主任：***下达任务书日期: ２０13年12 月23日课程设计任务书课程设计任务书绪论一、锅炉课程设计的目的锅炉课程设计《锅炉原理》课程的重要教学实践环节。
通过课程设计来达到以下目的：对锅炉原理课程的知识得以巩固、充实和提高；掌握锅炉机组的热力计算方法，学会使用热力计算标准方法,并具有综合考虑锅炉机组设计与布置的初步能力；培养对工程技术问题的严肃认真和负责的态度。
二、锅炉校核计算主要内容1、锅炉辅助设计：这部分计算的目的是为后面受热面的热力计算提供必要的基本计算数据或图表。
2、受热面热力计算：其中包含为热力计算提供结构数据的各受热面的结构计算。
3、计算数据的分析：这部分内容往往是鉴定设计质量等的主要数据。
三、整体校核热力计算过程顺序1、列出热力计算的主要原始数据，包括锅炉的主要参数和燃料特性参数。
2、根据燃料、燃烧方式及锅炉结构布置特点，进行锅炉通道空气量平衡计算。
3、理论工况下（a＝1）的燃烧计算。
4、计算锅炉通道内烟气的特性参数。
5、绘制烟气温焓表。
6、锅炉热平衡计算和燃料消耗量的估算。
7、锅炉炉膛热力计算。
8、按烟气流向对各个受热面依次进行热力计算。
9、锅炉整体计算误差的校验。
10、编制主要计算误差的校验。
11、设计分析及结论。
四、热力校核计算基本资参数1) 锅炉额定蒸汽量De=220t/h2)给水温度：t GS=215℃3）过热蒸汽温度：t GR=540℃4）过热蒸汽压力（表压）P GR=9.8MPa5)制粉系统：中间储仓式（热空气作干燥剂、钢球筒式磨煤机）6）燃烧方式：四角切圆燃烧7）排渣方式：固态8）环境温度：20℃9）蒸汽流程：一次喷水减温二次喷水减温10）烟气流程：炉膛→屏式过热器→高温对流过热器→低温对流过热器→高温省煤器→高温空预器→低温省煤器→低温空预器五、燃料特性：（1）燃料名称：徐州烟煤（2）煤的收到基成分（3）漏风系数和过量空气系数（4）确定锅炉的基本结构采用单锅筒∏型布置，上升烟道为燃烧室及凝渣管。
220th高炉煤气锅炉的设计浅析摘要：随着经济全球化的发展和高炉煤气的产量成倍增加，原有的中、低参数燃用高炉煤气的锅炉已不能适应煤气产量增加的需要，因此开发高温、高压的高炉煤气锅炉已成大势所趋。
本文简约介绍了220t/h高炉煤气锅炉的燃烧特性及燃用高炉煤气锅炉的设计及整体布置。
关键词：高炉煤气；锅炉；设计1 前言我国是一个能源缺乏的国家，又是一个世界钢铁生产大国，据粗略估计，我国高炉的年炼铁能力在1亿吨左右。
按每生产1吨生铁产高炉煤气为3x10 3 m3 计，则高炉煤气年产量高达3x10 12 m3，而目前钢铁企业在冶金工艺内部流程中的高炉煤气约占54%，其余均需转换加以利用。
高炉煤气由于其超低的发热量且气源压力又不稳定，主要在钢铁企业内部就地转换加以利用。
高炉煤气用作动力锅炉燃料已有不短的历史，且在国内中小容量中低参数锅炉燃烧应用中，也积累了不少单烧或掺烧的经验，但随着高炉的大型化使高炉煤气的产量成倍增加，中、低参数燃用高炉煤气的锅炉在容量和能源利用等方面已不能适应煤气产量增加的需要。
因此，为了节约能源，充分回收高炉煤气中的能量，保护环境，开发高温、高压燃烧高炉煤气锅炉成为当前节能减排任务中的重中之重。
2燃用高炉煤气对锅炉整体布置的影响高炉煤气属于气体燃料，高炉煤气锅炉在一定程度上带有燃气锅炉的属性，但也有因其热值特别低（约为天然气的十分之一和焦炉煤气的五分之一）所带来的特殊性，因此，提高高炉煤气燃烧的稳定性和燃烧设备的安全可靠性，以及燃烧高炉煤气锅炉受热面本身特性差异是设计的首要任务和需优先考虑的问题。
对于高炉煤气锅炉，提高燃烧稳定性的措施有：1）提高炉前煤气的温度；2）减少或取消燃烧区域的冷却吸热面以提高燃烧区域的温度；3）选用适合于高炉煤气燃烧的喷燃器。
3 高炉煤气锅炉下面就220t/h高炉煤气锅炉的设计做一简要的阐述。
根据提供的高炉煤气资料，其化学组成热值及物理参数如下：CO=25.255% CO2=19.572% H2=1.07% CH4=0.1% N2=54% QYdw =3341KJ/m3 炉前压力：6.8646KPa炉前温度：20℃含尘量：2g/m3锅炉为单锅筒、自然循环，集中下降管、“n”型布置的全燃高炉煤气锅炉。
