液压传动基本原理及组成 最终版

液压传动的工作原理及组成液压传动是指利用液体传递动力和控制信号的一种传动方式。

它广泛应用于工程机械、航空航天、冶金、矿山、化工等各个领域。

本文将详细介绍液压传动的工作原理及组成。

一、液压传动的工作原理液压传动是基于压力传力原理，在系统中通过液体（通常是油）的压力来实现动力传递和控制。

液压传动的工作原理可以简单地概括为以下几个步骤：1. 压力产生：液压系统中的液体被泵送至高压腔，通过泵来产生一定的压力。

2. 压力传递：高压液体通过管路传递至执行元件（液压缸或液压马达），使其产生一定的力或运动。

3. 控制调节：液压系统通过控制阀控制压力和流量等参数，实现对执行元件的精确控制。

4. 动力转换：通过执行元件的运动或力来实现所需的机械工作。

液压传动的工作原理主要依赖于压力的传递和液体的不可压缩性。

当液体受到外力作用时，由于其不可压缩性，将会在液体内产生均匀的压力，从而实现力的传递和工作。

二、液压传动的组成液压传动主要由以下几个组成部分组成：1. 液压泵：液压泵是液压传动系统的动力源，它通过转动机械能转换为液体压力能，使液压系统产生动力。

常见的液压泵有齿轮泵、叶片泵和柱塞泵等。

2. 液压储能器：液压储能器用于储存流体能量，并在系统需要时释放能量。

它能够补偿系统的压力波动，提供瞬时功率需求，保证系统的正常运行。

3. 液压缸：液压缸是液压传动系统中的执行元件，它能够将液体的压力能转化为机械能，产生直线运动。

液压缸广泛应用于各类工程机械、船舶、冶金设备等领域。

4. 液压马达：液压马达是液压传动系统中的执行元件，它能够将液体的压力能转化为机械能，产生旋转运动。

液压马达广泛应用于各类工程机械、汽车、航空航天设备等领域。

5. 液压阀：液压阀是液压传动系统的控制元件，通过控制液体的压力和流量等参数，实现对系统的精确控制。

常见的液压阀有溢流阀、先导阀、比例阀等。

6. 油箱和管路：油箱用于储存液压油，并通过管路将液压油传递至各个组成部件。

液压传动原理和系统组成液压传动是一种常用的能量传递和控制的方式，广泛应用于各个领域，例如机械、工程、冶金、航空等。

本文将介绍液压传动的原理以及系统的组成。

一、液压传动的原理液压传动是利用液体介质来传递能量，并通过控制液体的流动和压力实现力量和运动的转换。

其基本工作原理如下：1. 原理一：帕斯卡定律液体在容器内的压力作用在任何一个方向上都是相等的，这就是帕斯卡定律。

根据帕斯卡定律，当液体受到外力作用时，液体会均匀传递压力，并将能量传递给接收器件。

2. 原理二：流体的不可压缩性液体是一种不可压缩的介质，当液体受到压力影响时，其体积几乎不会发生变化。

这使得液压传动系统能够精确地控制力量和位置。

3. 原理三：流体的连通性液压传动系统由一系列的管道和元件组成，通过这些连通的管道和元件，液体能够流动并传递能量。

控制液体流动的阀门和泵等元件可以实现液压系统的控制。

二、液压传动系统的组成液压传动系统主要由以下几个部分组成：1. 液压泵液压泵是液压传动系统的动力源，主要负责将机械能转化为液压能。

常见的液压泵有齿轮泵、液压柱塞泵等，根据不同的工作原理和要求选择合适的泵。

2. 液压储气罐液压储气罐用于储存液压系统中的液体，并平稳地供应给系统。

它能够减少压力和温度的波动，保证系统的正常运行。

3. 液压阀门液压阀门主要用于控制液体的流动、压力以及方向。

不同类型的阀门有不同的功能，例如流量控制阀、压力控制阀、方向控制阀等。

4. 液压缸和液压马达液压缸和液压马达是液压系统中的执行元件，它们根据液压能的输入，将液体的压力转化为机械能，实现力量的作用和位置的改变。

5. 油管和连接件油管和连接件用于连接液压元件，使液压系统具有完整的连通性。

油管应具有足够的强度和密封性，以确保系统的正常工作。

在液压传动系统中，液体通过泵经过油管流向液压缸或液压马达，通过阀门的控制来调节液体的流量和压力，从而实现力量的传递和位置的变化。

总结：液压传动是一种利用液体介质来传递能量的传动方式，具有平稳、精确、可靠的特点。

液压传动的工作原理及组成液压传动的工作原理及组成一、液压传动的工作原理及组成液压传动的工作原理，可以用一个液压千斤顶的工作原理来说明图1:液压千斤顶工作原理图1—杠杆手柄 2—小油缸 3—小活塞 4，7—单向阀 5—吸油管6，10—管道 8—大活塞 9—大油缸 11—截止阀 12—油箱图1是液压千斤顶的工作原理图。

大油缸9和大活塞8组成举升液压缸。

杠杆手柄1、小油缸2、小活塞3、单向阀4和7组成手动液压泵。

如提起手柄使小活塞向上移动，小活塞下端油腔容积增大，形成局部真空，这时单向阀4打开，通过吸油管5从油箱12中吸油；用力压下手柄，小活塞下移，小活塞下腔压力高，单向阀4关闭，单向阀7打开，下腔的油液经管道6输入举升油缸9的下腔，迫使大活塞8向上移动，顶起重物。

再次提起手柄吸油时，单向阀7自动关闭，使油液不能倒流，从而保证了重物不会自行下落。

不断地往复扳动手柄，就能不断地把油液压入举升缸下腔，使重物逐渐地升起。

如果打开截止阀11，举升缸下腔的油液通过管道10、截止阀11流回油箱，重物就向下移动。

这就是液压千斤顶的工作原理。

基本工作原理:液压传动是利用有压力的油液作为传递动力的工作介质，而且传动中必须经过两次能量转换 .由此可见，液压传动是一个不同能量的转换过程。

二、液压传动系统的组成一个完整的、能够正常工作的液压系统，应该由以下五个主要部分来组成：1.动力装置:它是供给液压系统压力油，把机械能转换成液压能的装置。

最常见的是液压泵。

2.执行装置：它是把液压能转换成机械能的装置。

其形式有作直线运动的液压缸，有作回转运动的液压马达，它们又称为液压系统的执行元件。

3.控制调节装置：它是对系统中的压力、流量或流动方向进行控制或调节的装置。

如溢流阀、节流阀、换向阀、截止阀等。

4.辅助装置：例如油箱，滤油器，油管等。

它们对保证系统正常工作是必不可少的。

5.工作介质：传递能量的流体，即液压油等。

自18世纪末英国制成世界上第一台水压机算起，液压传动技术已有二三百年的历史。

液压传动的工作原理及组成液压传动是指利用流体转移压力和能量的一种传动方式。

它的工作原理是利用液体在密闭容器内的压缩和流动，形成一定压力力，并通过管路将这种压力力传到需要传动的元件上，从而实现设备运动的一种动力传动方式。

液压传动组成液压传动主要由四部分组成：液压能源系统、液压执行机构、液压控制系统和液压传动介质。

1. 液压能源系统液压能源系统是包括油箱、油泵、管路、油气分离器、油温控制器等在内的一套液体循环供给系统。

其中油泵是系统的核心，它主要用于将油箱内的液体压到一定压力之后，送入液压执行机构。

2. 液压执行机构液压执行机构是指通过液压能源系统实现动力传输、动力转换和力信号输出的部件，其主要包括液压马达、液压缸、液压工作装置等。

其中液压马达是指将液体转化为机械转动能力的工具，液压缸则是将液体的压力转化为线性运动的工具。

3. 液压控制系统液压控制系统是指控制液压执行机构的压力、流量、方向、速度等参数，以实现运动控制的部分。

其中，控制阀是液压控制系统的最核心部分，它可以将液体的流量和压力调节到设定值，从而对执行机构进行精确的控制。

4. 液压传动介质液压传动介质是指液压传动系统中流动的液体，它必须具有一定的黏度、稳定性和耐高温性能，并能在液压系统内稳定流动，实现力的传递和转换。

液压传动的工作原理液压传动的工作原理是利用液体在密闭容器内的压缩和流动，形成一定的压力力。

利用控制系统的控制阀门调节液体流量和压力，将压力传递到所需要的位置，从而实现设备运动的一种动力传动方式。

具体来说，它包含以下几个方面：1. 液体流入液力泵。

2. 液力泵将高压液体送入液压管路中。

3. 液压控制阀门通过阀门调节将液体的流量、压力、方向、速度等参数进行调节。

4. 高压液体被液压执行机构接收并转换为机械能或力信号。

5. 液体通过连续的循环流动，实现了整个液压传动系统的动力传递。

液压传动的优势液压传动具有许多优秀的特性，其中有以下几个优势：1. 灵活性液压传动具有灵活性，并可适应不同机器的工作环境和工作要求。

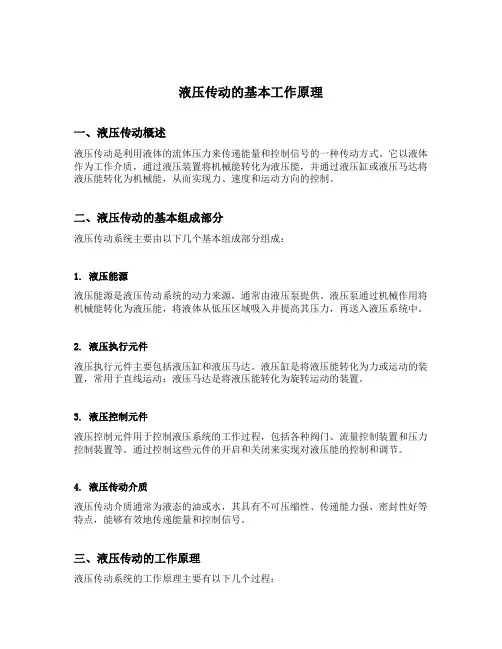

液压传动的基本工作原理一、液压传动概述液压传动是利用液体的流体压力来传递能量和控制信号的一种传动方式。

它以液体作为工作介质，通过液压装置将机械能转化为液压能，并通过液压缸或液压马达将液压能转化为机械能，从而实现力、速度和运动方向的控制。

二、液压传动的基本组成部分液压传动系统主要由以下几个基本组成部分组成：1. 液压能源液压能源是液压传动系统的动力来源，通常由液压泵提供。

液压泵通过机械作用将机械能转化为液压能，将液体从低压区域吸入并提高其压力，再送入液压系统中。

2. 液压执行元件液压执行元件主要包括液压缸和液压马达。

液压缸是将液压能转化为力或运动的装置，常用于直线运动；液压马达是将液压能转化为旋转运动的装置。

3. 液压控制元件液压控制元件用于控制液压系统的工作过程，包括各种阀门、流量控制装置和压力控制装置等。

通过控制这些元件的开启和关闭来实现对液压能的控制和调节。

4. 液压传动介质液压传动介质通常为液态的油或水，其具有不可压缩性、传递能力强、密封性好等特点，能够有效地传递能量和控制信号。

三、液压传动的工作原理液压传动系统的工作原理主要有以下几个过程：1. 泵送液体液压泵通过机械作用使液体从低压区域吸入，然后通过压力的作用将液体送入液压系统中。

液体在泵中产生压力，然后进入液压系统的传动管路，为液压缸或液压马达提供动力。

2. 阀门控制通过控制液压系统中的各种阀门，可以实现对液体流动方向、流量和压力的控制。

根据液压执行元件的运动要求，开启或关闭相应的阀门，调整液体的流动路径和流量大小，控制液压能的分配和传递过程。

3. 液压能转换液压缸和液压马达是液压传动系统中的执行元件，它们接受液压能的输入，并将其转化为力或运动。

液压缸通过活塞的推动实现直线运动，液压马达通过液压能的作用转动输出轴。

4. 辅助装置液压传动系统还包括各种辅助装置，如油箱、滤清器、冷却器、紧急切断装置等。

这些装置用于储存和处理液压介质，保证液压系统的正常运行和安全性。

液压传动实用知识点总结一、液压传动的基本原理1. 液压传动的基本原理是利用液体在封闭的容器中传递能量，通过液体的压力来传递动力。

液压传动的基本元件有油箱、液压泵、液压阀、液压缸、液压电机等。

2. 液压传动系统的工作原理是通过液压泵将机械能转化为流体能，再通过液压阀控制流体的流向和流量，最终驱动液压缸或液压电机完成工作。

3. 液压传动系统的工作流程包括液压泵供油、液压阀控制流向和流量、液压缸或液压电机执行工作。

4. 液压传动系统的主要优点是传动平稳、传动效率高、传动功率大、调节方便等。

二、液压传动系统的组成和工作原理1. 液压传动系统主要由液压泵、液压缸、液压阀和液压管路组成。

液压泵将机械能转化为液压能，液压阀控制流体的流向和流量，液压缸将液压能转化为机械能。

2. 液压传动系统的工作原理是通过液压泵将液体压力能转化为机械能，再通过液压阀控制流体的流向和流量，最终驱动液压缸或液压电机完成工作。

3. 液压泵的工作原理是靠机械传动或电机带动叶片或柱塞的旋转，从而形成负压，吸入液体，经过泵的内部结构形成高压液体。

4. 液压缸的工作原理是通过液压泵产生的高压液压能在液压缸的作用下转化为机械能，驱动机械装置实现动作。

三、液压传动系统的应用领域1. 液压传动系统广泛应用于各种机械设备中，如工程机械、冶金设备、矿山设备、船舶设备、航空设备、农业机械、轻工机械等。

2. 液压传动系统在工程机械中的应用包括挖掘机、推土机、起重机、压路机、装载机、起重机、混凝土泵等。

3. 液压传动系统在冶金设备中的应用包括轧钢机、冷却机、冷再轧机、连铸机、热轧机等。

4. 液压传动系统在船舶设备中的应用包括船舶的升降装置、船舶的舵机、船舶的起重机、船舶的货舱盖等。

四、液压传动系统的维护和保养1. 液压传动系统的维护和保养是保证液压系统长期稳定运行的关键，主要包括定期更换液压油和滤芯、定期清洗冷却器和散热器、定期检查液压管路和接头、定期检查液压泵和液压阀等。

液压传动的工作原理及组成液压传动是一种机械系统，它利用流体的压力来传递能量，实现机器的控制和工作。

在液压传动系统中，油由一台泵提供，经过管道输送到各个工作部位，利用控制元件实现控制和调节，最终实现机器的运动和工作。

液压传动系统的组成液压传动系统由五个基本部分组成：液压能源、执行元件、工作介质（液体）、传动管路和控制元件。

液压能源是指泵电机组、减压阀、油箱等，通常利用电机驱动泵来提供油压能源。

执行元件是指油缸、马达、液压缸等，它们是液压传动系统的动力输出部分。

工作介质是指液体，通常使用粘度较小的矿物油或合成油。

传动管路是指将油液从泵输送到各个执行元件的管道系统，例如油管、接头、法兰等。

控制元件是指液控制阀、电控制阀等，通过启动和关闭控制元件来控制和调节系统的油路和压力。

液压传动系统的工作原理液压传动系统的工作原理是将液压能转换成机械能，通过对油液的控制来控制机器的运动。

液压传动系统的工作过程分为四个阶段：1. 取力阶段：在液压缸或液压马达的作用下，油液进入执行元件，传递出力。

2. 运动阶段：在控制元件的作用下，油液进入或排出执行元件，控制机器的速度和方向。

3. 过载阶段：当执行元件所需的力大于系统允许的最大力时，系统的压力会增大，此时系统启动减压阀来保护系统不被过载损坏。

4. 稳态阶段：在系统所需压力和油流量恒定的情况下，系统稳定工作。

液压传动系统的优点相对于机械传动和电动传动，液压传动具有以下优点：1. 承受重载能力强：由于油液是无限制的，所以液压传动系统能够承受大量的重载和冲击力。

2. 调节灵活，控制精度高：液压传动能够快速准确地调节，能够在一定程度上保证系统的精度和可靠性。

3. 能量损耗小：液压传动系统不需要传统的计量机构，从而能够在高效率和节能方面表现出色。

总结液压传动系统是一种工作原理简单，组成部分较少的系统，但却具有很多优点。

液压传动系统能够承受重载和冲击力，调节灵活，能量损耗小，控制和调节极其方便，因此在各行各业中有着广泛的应用。
