汽轮机设备及系统讲解

第六部分汽轮机启动与停止258．什么是汽轮机额定参数启动和滑参数启动？答：额定参数启动时，电动主汽门前的新蒸汽参数在整个启动过程中始终保持在额定参数。

这种启动方式为定参数启动。

滑参数启动时，电动主汽门前的蒸汽参数随转速、负荷的升高而滑升，汽轮机定速并网后，调节门处于全开状态。

这种启动方式为滑参数启动。

259．什么是汽轮机的冷态启动和热态启动？答：按汽轮机启动前的金属温度高低，可分为冷态启动和热态启动，一般以汽轮机冷态启动维持汽轮机空转时，调节汽室处汽缸的温度水平（约150℃）来划分这两种启动。

如果启动时汽轮机金属的温度低于此温度称为冷态启动，高于这个温度称为热态启动。

260．汽轮机启动前为什么要进行暖管？答：一次暖管是指从电动主汽门前新蒸汽管道和暖管；二次暖管是指电动主闸门后至自动主汽门前管道的暖管。

机组启动时，如果不预先暖管并充分排放疏水，由于管道的吸热，这就保证不了汽轮机的冲动参数达到规定值，同时管道的疏水进入汽轮机造成水击事故，这是不允许的。

261．汽缸为什么要进行疏水？答：因为汽轮机启动时，汽缸内会有蒸汽凝结成水。

如果不疏水，将会造成叶片冲蚀。

另外，停机情况下造成汽缸内部有凝结水，腐蚀汽缸内部。

有时在运行中锅炉操作不当，发生蒸汽带水或水冲击现象，也使汽缸过水。

因此必须从汽缸内把这部分疏水放掉，保证设备安全。

262．汽轮机电动主闸门后暖管为什么要先开旁路门？答：由于主蒸汽管道内的压力很高，而在暖管前电动主闸门后没有压力。

因此，电动主闸门前、后压差很大，使电动主闸门不易开启；先开旁路门，一方面能减小电动主闸门前后压力差，使电动主闸门开启容易；另一方面，用旁路门便于控制蒸汽流量和升温、升压速度，对减少管道、阀门、法兰等的热应力有利。

263．汽轮机启动前为什么要疏水？答：启动时，暖管、暖机时蒸汽遇冷马上凝结成水，凝结水如不及时排出，高速流动的蒸汽就会把水夹带汽缸内造成水冲击，严重时引起汽轮机的振动。

汽轮机的工作原理讲解
汽轮机是一种利用燃料燃烧释放的热能，通过燃气在高温和高压条件
下对涡轮叶片进行推动，从而驱动发电机产生电能的热能转换设备。

它的
工作原理基于热力学循环原理，主要包括热能转换、能量变化、动力传递
和工作过程四个方面。

1.热能转换过程：
2.能量变化过程：
高温高压的燃气通过喷嘴进入涡轮，燃气对涡轮叶片的推动力会导致
涡轮旋转。

而涡轮旋转则会转化为机械能，进而传递到轴上。

涡轮上的叶
片被高速旋转的燃气推动，能量逐渐从燃气转移到涡轮上。

3.动力传递过程：
燃气转动涡轮的运动被传递到轴上，然后再传输给发电机、泵或机械
设备等。

涡轮旋转的能量会带动连接在轴上的部件进行工作。

通常情况下，轴会与发电机驱动装置连接，涡轮运动的能量最后会被传递到发电机上，
从而产生电能。

4.工作过程：
具体而言，汽轮机的工作过程通常分为四个过程：加热过程、定容过程、膨胀过程和排气过程。

-加热过程：燃料在燃烧室中燃烧，释放出高温高压的燃气。

-定容过程：高温高压的燃气进入涡轮，将热能转化为机械能，完成
能量的转化。

-膨胀过程：涡轮旋转的机械能被传递到轴上，进而传输给发电机等部件以产生有用功。

-排气过程：燃气经过涡轮之后，被排出汽轮机系统。

总的来说，汽轮机的工作原理是通过燃料的燃烧产生高温高压气体，再利用燃气对涡轮的推动作用将热能转化为机械能，然后通过轴将机械能传递给发电机等部件，最终转化为电能或其他形式的能量输出。

汽轮机广泛应用于发电站、船舶、航空、石化等领域，是一种高效可靠的能源转换装置。

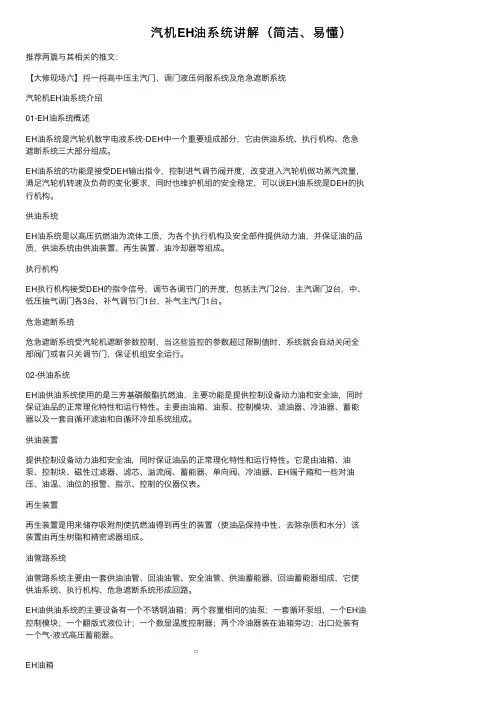

汽机EH油系统讲解（简洁、易懂）推荐两篇与其相关的推⽂：【⼤修现场六】捋⼀捋⾼中压主汽门、调门液压伺服系统及危急遮断系统汽轮机EH油系统介绍01-EH油系统概述EH油系统是汽轮机数字电液系统-DEH中⼀个重要组成部分，它由供油系统、执⾏机构、危急遮断系统三⼤部分组成。

EH油系统的功能是接受DEH输出指令，控制进⽓调节阀开度，改变进⼊汽轮机做功蒸汽流量，满⾜汽轮机转速及负荷的变化要求，同时也维护机组的安全稳定，可以说EH油系统是DEH的执⾏机构。

供油系统EH油系统是以⾼压抗燃油为流体⼯质，为各个执⾏机构及安全部件提供动⼒油，并保证油的品质，供油系统由供油装置、再⽣装置、油冷却器等组成。

执⾏机构EH执⾏机构接受DEH的指令信号，调节各调节门的开度，包括主汽门2台，主汽调门2台，中、低压抽⽓调门各3台，补⽓调节门1台，补⽓主汽门1台。

危急遮断系统危急遮断系统受汽轮机遮断参数控制，当这些监控的参数超过限制值时，系统就会⾃动关闭全部阀门或者只关调节门，保证机组安全运⾏。

02-供油系统EH油供油系统使⽤的是三芳基磷酸酯抗燃油，主要功能是提供控制设备动⼒油和安全油，同时保证油品的正常理化特性和运⾏特性。

主要由油箱、油泵、控制模块、滤油器、冷油器、蓄能器以及⼀套⾃循环滤油和⾃循环冷却系统组成。

供油装置提供控制设备动⼒油和安全油，同时保证油品的正常理化特性和运⾏特性。

它是由油箱、油泵、控制块、磁性过滤器、滤芯、溢流阀、蓄能器、单向阀、冷油器、EH端⼦箱和⼀些对油压、油温、油位的报警、指⽰、控制的仪器仪表。

再⽣装置再⽣装置是⽤来储存吸附剂使抗燃油得到再⽣的装置（使油品保持中性、去除杂质和⽔分）该装置由再⽣树脂和精密滤器组成。

油管路系统油管路系统主要由⼀套供油油管、回油油管、安全油管、供油蓄能器、回油蓄能器组成，它使供油系统、执⾏机构、危急遮断系统形成回路。

EH油供油系统的主要设备有⼀个不锈钢油箱；两个容量相同的油泵；⼀套循环泵组，⼀个EH油控制模块；⼀个翻版式液位计；⼀个数显温度控制器；两个冷油器装在油箱旁边；出⼝处装有⼀个⽓-液式⾼压蓄能器。

使用说明书产品名称：凝汽式汽轮机产品代号：HS产品型号：NH25/04编制: 校核: 批准:日期: 日期: 日期:目录2、汽轮机转速、功率 (4)3、蒸汽参数 (4)4、启动升速曲线 (5)5、公共工程消耗指标 (6)6、汽轮机外形尺寸及重量 (6)9、汽轮机油 (7)三、汽轮机本体及辅机 (8)1、概述 (8)2、纵剖面图 (9)3、汽缸 (10)4、喷嘴组和转向导叶环 (10)5、隔板 (11)6、汽封 (11)7、转子 (12)8、前支座 (14)9、推力轴承前轴承 (15)10、径向轴承 (16)11、后支座 (17)13、盘车装置 (18)14、调阀总成 (20)15、速关阀 (23)16、危急遮断器 (25)17、危急遮断油门 (26)18、错油门油动机 (27)19、速关组合装置 (30)20、蓄能器 (34)21、凝汽器 (35)22、疏水膨胀箱 (41)23、抽气器 (42)24、排汽安全阀 (43)25、转速监测 (46)26、振动监测 (47)27、轴位移监测 (48)28、温度监测 (49)29、505调速器 (49)五、汽轮机管道系统 (52)1、蒸汽管道 (52)2、油管道 (53)3、汽封、疏水管路 (54)七、起动和运行 (54)1、起动前准备 (54)2、起动 (56)3、停机 (56)4、起动、运行、停机的其余要求 (57)5、汽轮机常见故障 (57)九、维护和保养 (60)1、运行时的保养工作 (60)2、停机保养 (60)3、蒸汽系统清洗指南 (62)4、加油和油管理 (64)2、汽轮机转速、功率设计汽轮机型号NH25/04型式凝汽式被驱动机械压缩机旋转方向（从汽轮机向被驱动机械方向看）顺时针功率kW额定功率2458转速r/min汽轮机（额定转速）10639临界转速4300最大连续转速11171最小连续转速7980机械跳闸转速12177～12400 电子跳闸转速12065发讯盘齿数60齿3、蒸汽参数3.1、蒸汽压力以下压力指汽轮机主汽门前的压力，均为绝对压力。

《汽轮机及辅助设备》教案章节一：汽轮机概述1. 介绍汽轮机的定义、工作原理和基本结构。

2. 解释汽轮机的分类及其应用领域。

3. 阐述汽轮机的主要性能参数及其意义。

章节二：汽轮机的组成部分1. 介绍汽轮机的主要组成部分，包括静子和动子。

2. 详细讲解喷嘴、叶轮、静叶片和调节机构等组成部分的功能和工作原理。

3. 分析各个组成部分对汽轮机性能的影响。

章节三：汽轮机的运行原理1. 讲解汽轮机的工作循环过程，包括进气、压缩、燃烧和排气四个阶段。

2. 分析汽轮机工作过程中的能量转换和损失。

3. 阐述汽轮机的效率及其影响因素。

章节四：汽轮机的辅助设备1. 介绍汽轮机辅助设备的作用和分类。

2. 详细讲解常见的辅助设备，如凝汽器、除尘器、加热器和冷却器等。

3. 分析辅助设备对汽轮机运行效率和安全的影响。

章节五：汽轮机的运行维护1. 阐述汽轮机运行过程中的注意事项和操作规程。

2. 介绍汽轮机的日常维护保养内容和方法。

3. 分析汽轮机故障原因及其解决方法。

章节六：汽轮机的启动与停机1. 讲解汽轮机的启动过程，包括暖机、冲转、暖机和带负荷运行等阶段。

2. 详细阐述汽轮机停机的操作步骤和注意事项。

3. 分析启动和停机过程中可能出现的问题及其解决方法。

章节七：汽轮机的调节与控制1. 介绍汽轮机的调节和控制系统，包括速度调节、负荷调节和温度控制等。

2. 阐述各种调节和控制装置的工作原理及其在汽轮机中的应用。

3. 分析调节和控制系统对汽轮机运行稳定性和效率的影响。

章节八：汽轮机的节能与环保1. 讲解汽轮机节能的重要性和方法，如提高进气温度、优化叶片设计等。

2. 阐述汽轮机环保的意义和措施，如降低排放物浓度、减少废水排放等。

3. 分析节能和环保技术在汽轮机中的应用和效果。

章节九：汽轮机的检修与改造1. 介绍汽轮机检修的内容、方法和周期。

2. 详细讲解汽轮机检修过程中的关键技术，如叶片更换、静子清洗等。

3. 阐述汽轮机改造的目的是和方法，如提高功率、降低能耗等。

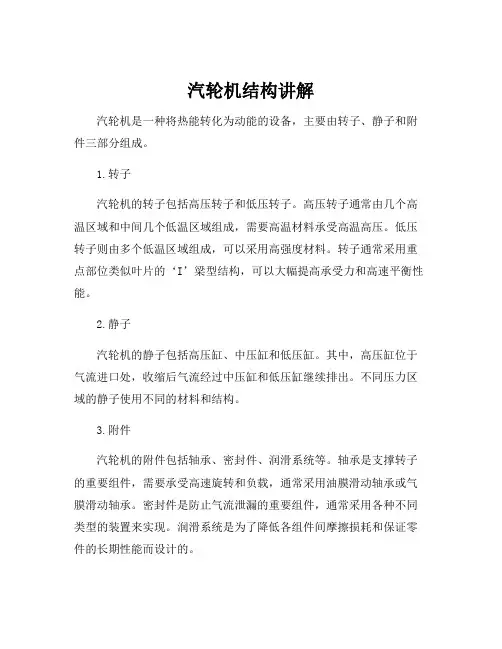

汽轮机结构讲解
汽轮机是一种将热能转化为动能的设备，主要由转子、静子和附件三部分组成。

1.转子
汽轮机的转子包括高压转子和低压转子。

高压转子通常由几个高温区域和中间几个低温区域组成，需要高温材料承受高温高压。

低压转子则由多个低温区域组成，可以采用高强度材料。

转子通常采用重点部位类似叶片的‘I’梁型结构，可以大幅提高承受力和高速平衡性能。

2.静子
汽轮机的静子包括高压缸、中压缸和低压缸。

其中，高压缸位于气流进口处，收缩后气流经过中压缸和低压缸继续排出。

不同压力区域的静子使用不同的材料和结构。

3.附件
汽轮机的附件包括轴承、密封件、润滑系统等。

轴承是支撑转子的重要组件，需要承受高速旋转和负载，通常采用油膜滑动轴承或气膜滑动轴承。

密封件是防止气流泄漏的重要组件，通常采用各种不同类型的装置来实现。

润滑系统是为了降低各组件间摩擦损耗和保证零件的长期性能而设计的。

总体而言，汽轮机属于高温高压环境下运转的设备，因此各个组
件要承受极高的压力、温度和振动力。

设计和制造汽轮机需要高度专
业化的技能和精密的加工工艺，以确保设备能够长期高效稳定地运行。

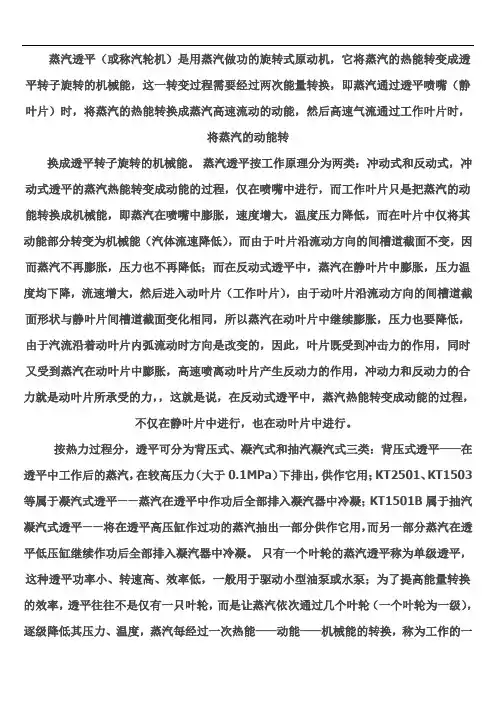

蒸汽透平（或称汽轮机）是用蒸汽做功的旋转式原动机，它将蒸汽的热能转变成透平转子旋转的机械能，这一转变过程需要经过两次能量转换，即蒸汽通过透平喷嘴（静叶片）时，将蒸汽的热能转换成蒸汽高速流动的动能，然后高速气流通过工作叶片时，将蒸汽的动能转换成透平转子旋转的机械能。

蒸汽透平按工作原理分为两类：冲动式和反动式，冲动式透平的蒸汽热能转变成动能的过程，仅在喷嘴中进行，而工作叶片只是把蒸汽的动能转换成机械能，即蒸汽在喷嘴中膨胀，速度增大，温度压力降低，而在叶片中仅将其动能部分转变为机械能（汽体流速降低），而由于叶片沿流动方向的间槽道截面不变，因而蒸汽不再膨胀，压力也不再降低；而在反动式透平中，蒸汽在静叶片中膨胀，压力温度均下降，流速增大，然后进入动叶片（工作叶片），由于动叶片沿流动方向的间槽道截面形状与静叶片间槽道截面变化相同，所以蒸汽在动叶片中继续膨胀，压力也要降低，由于汽流沿着动叶片内弧流动时方向是改变的，因此，叶片既受到冲击力的作用，同时又受到蒸汽在动叶片中膨胀，高速喷离动叶片产生反动力的作用，冲动力和反动力的合力就是动叶片所承受的力，，这就是说，在反动式透平中，蒸汽热能转变成动能的过程，不仅在静叶片中进行，也在动叶片中进行。
