固定床反应器的优缺点

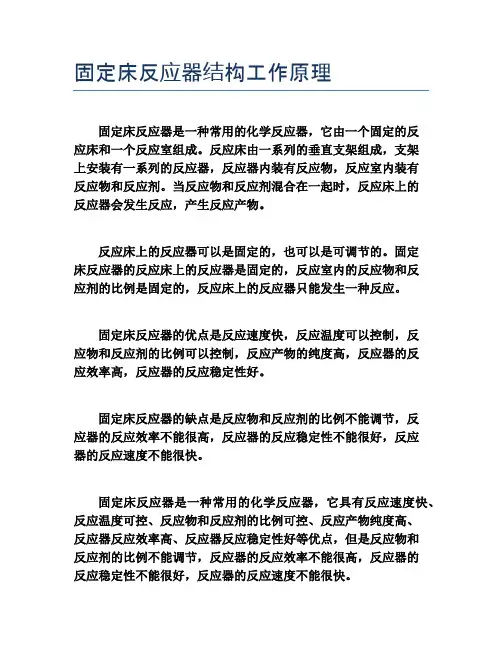

固定床反应器结构工作原理
固定床反应器是一种常用的化学反应器，它由一个固定的反
应床和一个反应室组成。

反应床由一系列的垂直支架组成，支架
上安装有一系列的反应器，反应器内装有反应物，反应室内装有
反应物和反应剂。

当反应物和反应剂混合在一起时，反应床上的
反应器会发生反应，产生反应产物。

反应床上的反应器可以是固定的，也可以是可调节的。

固定
床反应器的反应床上的反应器是固定的，反应室内的反应物和反
应剂的比例是固定的，反应床上的反应器只能发生一种反应。

固定床反应器的优点是反应速度快，反应温度可以控制，反
应物和反应剂的比例可以控制，反应产物的纯度高，反应器的反
应效率高，反应器的反应稳定性好。

固定床反应器的缺点是反应物和反应剂的比例不能调节，反
应器的反应效率不能很高，反应器的反应稳定性不能很好，反应
器的反应速度不能很快。

固定床反应器是一种常用的化学反应器，它具有反应速度快、反应温度可控、反应物和反应剂的比例可控、反应产物纯度高、
反应器反应效率高、反应器反应稳定性好等优点，但是反应物和
反应剂的比例不能调节，反应器的反应效率不能很高，反应器的
反应稳定性不能很好，反应器的反应速度不能很快。

反应器分类及特点在化工、生物和医药等领域，反应器是实现化学反应的重要设备之一。

根据不同的分类标准，反应器可以分为多种类型。

以下是几种常见的反应器及其特点：1.固定床反应器固定床反应器是一种常见的反应器类型，其特点是在反应器中装填一定量的固体催化剂或固定床催化剂，使反应在催化剂表面进行。

这种反应器的优点是操作简单、催化剂活性高、选择性好，适用于小规模、高附加值的化工生产。

但是，固定床反应器的缺点是催化剂使用寿命有限，需要定期更换或再生。

2.活动床反应器活动床反应器是一种动态反应器，其特点是催化剂在反应器内处于运动状态。

这种反应器的优点是可以根据需要随时更换催化剂，并且可以通过控制催化剂的移动速度来优化反应过程。

但是，活动床反应器的缺点是需要复杂的机械传动系统和密封装置，维护成本较高。

3.流化床反应器流化床反应器是一种高效、大规模的反应器类型，其特点是在反应器中装填一定量的固体颗粒，使反应在颗粒表面进行。

这种反应器的优点是可以实现连续操作、生产能力大、催化剂使用寿命长等。

但是，流化床反应器的缺点是对于某些反应过程控制难度较大，可能会存在局部过热或反应不均匀等问题。

4.膜反应器膜反应器是一种新型的反应器类型，其特点是在反应器中装填一定量的膜材料，使反应在膜表面进行。

这种反应器的优点是可以实现分离和反应两个过程的集成，具有高效、环保等优点。

但是，膜反应器的缺点是膜材料的选择和控制难度较大，需要解决膜堵塞和污染等问题。

5.光敏反应器光敏反应器是一种利用光能激发化学反应的反应器类型，其特点是在反应器中引入光源和光敏剂等元素，通过光能激发化学反应。

这种反应器的优点是可以实现选择性高、条件温和的反应过程。

但是，光敏反应器的缺点是需要精密的光学系统和控制系统，维护成本较高。

6.电化学反应器电化学反应器是一种利用电能实现化学反应的反应器类型，其特点是在反应器中引入电极和电解质等元素，通过电能激发化学反应。

这种反应器的优点是可以实现条件温和、环境友好的化学过程。

化学工程中的反应器选择反应器是化学工程中不可或缺的设备，用于进行化学反应和生产化学产品。

在化学工程设计中，选择适合的反应器类型对于反应效率、产量和产品质量至关重要。

本文将介绍几种常见的反应器类型及其适用情况，帮助读者在化学工程中做出明智的反应器选择。

一、批式反应器批式反应器是最简单、最常见的反应器类型之一。

它适用于小规模生产、实验室研究以及不需要连续运作的反应过程。

批式反应器的工作原理是将反应物一次性放入反应器中，进行反应后收集产物。

由于反应物在反应过程中减少，反应速率会逐渐降低。

批式反应器的优点是灵活性高，可以适应多种反应条件和反应物。

此外，批式反应器的设计相对简单，成本较低。

然而，批式反应器的劣势在于产能有限，操作时间较长，不适合大规模生产。

二、连续流动反应器连续流动反应器是将反应物以连续流动的方式加入反应器中，产物也以连续流动的方式从反应器中取出的反应器类型。

连续流动反应器适用于需要持续反应、高产率和高纯度产品的生产过程。

在连续流动反应器中，反应物的浓度可以更好地控制，反应条件也更稳定。

连续流动反应器的优点是生产能力强，可通过调整流速和反应时间来控制产量。

此外，连续流动反应器对于热量和质量传递较好，反应效率较高。

然而，连续流动反应器的设计和操作相对复杂，需要更高的设备投资。

三、搅拌式反应器搅拌式反应器是在反应物中使用机械搅拌器以提高混合效果的反应器类型。

搅拌式反应器适用于需要均匀混合反应物、提高传质速率的反应过程。

搅拌式反应器通常使用罐式反应器或管式反应器。

搅拌式反应器的优点是混合效果好，反应均匀。

此外，它适用于多相反应和固液反应，并且对于控制反应温度有较好的性能。

然而，搅拌式反应器的劣势在于能耗较高，同时对于粘稠液体和纤维状物料的反应较为困难。

四、固定床反应器固定床反应器是将催化剂装填在固定床中进行反应的反应器类型。

固定床反应器适用于需要高催化活性、选择性和长寿命的反应过程。

固定床反应器通常使用管式反应器或者多孔载体。

固定床反应器1. 定义固定床反应器是一种常见的化学反应器，用于进行气体相或液体相的催化反应。

它由一个固定的反应床和进料和出料设备组成。

在固定床反应器中，催化剂通常以颗粒或块状填充在反应床中，进料通过固定床内流动，与催化剂发生反应，并最终得到产品。

2. 结构固定床反应器通常由以下几个主要部分组成：•反应器壳体：通常由金属或合金制成，具有足够的强度和耐腐蚀性能，以承受高温高压下的工作条件。

•反应床：位于壳体内部，用于填充催化剂和提供充分的接触面积。

催化剂可以是颗粒状、块状或其他形式。

•进料装置：用于将原料引入反应床中。

通常包括进料管道、阀门和喷嘴等。

•出料装置：用于将产物从反应床中取出。

通常包括出料管道、阀门和收集装置等。

•加热或冷却装置：用于控制反应器的温度，以保持反应的适宜条件。

•压力控制装置：用于控制反应器内部的压力，以保证安全运行。

3. 工作原理固定床反应器的工作原理可以简单描述为以下几个步骤：1.进料：原料通过进料装置引入反应床中。

进料可以是气体相、液体相或两相混合物。

2.反应：进料与催化剂在反应床中接触，发生化学反应。

催化剂提供了活性位点，促进了反应的进行。

3.产物生成：经过一定时间的反应，原料转化为产物。

产物随着流体经过固定床而逐渐形成。

4.出料：产物通过出料装置从固定床中取出，并送入下游处理单元进行分离和纯化。

5.催化剂再生：在一些催化反应中，催化剂会逐渐失活。

此时需要对催化剂进行再生或更换。

4. 特点和优势固定床反应器具有以下特点和优势：•高效性：由于固定床中填充了催化剂，反应物与催化剂之间的接触面积大，反应效率高。

•稳定性：固定床反应器在运行过程中，催化剂相对稳定地停留在床层中，不易流失和损坏。

•可控性：通过控制进料速率、温度和压力等参数，可以实现对反应过程的精确控制。

•适用性广：固定床反应器适用于多种气相和液相反应，可用于生产各种化学品和燃料等。

5. 应用领域固定床反应器广泛应用于工业生产和实验室研究中。

固定床、移动床、流化床反应器，这三种反应器被誉为是工业生产中不可或缺的重要设备。

它们虽然都是制造工业生产中的设备，但它们各有所长，各有其优缺点。

一、首先，“床”指的是什么？大量固体颗粒堆积在一起，便形成了具有一定高度的颗粒床层，这就是名称里的"床"。

这些固体颗粒可以是反应物，也可以是催化剂。

二、如何区分固定床、移动床、流化床反应器如果这个颗粒床层是固定不动的，就叫固定床。

如果这个颗粒床层是整体移动的，固体颗粒自顶部连续加入，又从底部卸出，颗粒相互之间没有相对运动，而是以一个整体的状态移动，叫做移动床。

当流体（气体或液体）通过颗粒床层时，进行反应。

如果将流体通过床层的速度提高到一定数值，固体颗粒已经不能维持不变的状态，全部悬浮于流体之中，固体颗粒之间进行的是无规则运动，整个固体颗粒的床层，可以像流体一样流动，这即是流动床。

下面，小七为大家详细的介绍这三种反应器。

三、固定床反应器又称填充床反应器，内部装填有固体催化剂或固体反应物，以实现多相反应。

固体物通常呈颗粒状，堆积成一定高度（或厚度）的床层，床层静止不动，流体通过床层进行反应。

固定床反应器主要用于实现气固相催化反应，如氨合成塔、二氧化硫接触氧化器、烃类蒸汽转化炉等。

用于气固相或液固相非催化反应时，床层则填装固体反应物。

涓流床反应器也可归属于固定床反应器，气、液相并流向下通过床层，呈气液固相接触。

1、优点•催化剂机械磨损小。

•床层内流体的流动接近于平推流，与返混式的反应器相比，可用较少量的催化剂和较小的反应器容积来获得较大的生产能力。

•由于停留时间可以严格控制，温度分布可以适当调节，因此特别有利于达到高的选择性和转化率。

•可在高温高压下操作。

2、缺点•固定床中的传热较差。

•催化剂的再生、更换均不方便，催化剂的更换必须停产进行。

•不能使用细粒催化剂，但固定床反应器中的催化剂不限于颗粒状，网状催化剂早已应用于工业上。

目前，蜂窝状、纤维状催化剂也已被广泛使用。

第九章 固定床反应器 纲要定义：凡是流体通过不动的固体物料所形成的床层而进行反应的装置都称作固定床反应器。

固定床反应器优点① 固定床中催化剂不易磨损；② 床层内流体的流动接近于平推流③停留时间可以严格控制，温度分布可以适当调节④可在高温高压下操作固定床反应器缺点:①固定床中的传热较差；②催化剂的再生、更换均不方便， 催化剂的更换必须停产进行。

③不能使用细粒催化剂固定床反应器分类:固定床反应器按反应中与外界有否热量交换可以划分为两大类：绝热式和换热式。

绝热式:单段绝热床、多段绝热式反应器换热式：对外换热式和自身换热式。

单段绝热床：适用于反应热效应较小、反应温度允许波动范围较宽、单程转化率较低的场合。

自热式固定床反应器只适用于反应热效应不大的放热过程.表征固定床床层特点的主要参数有哪些？催化剂直径、形状系数、床层空隙率、当量直径。

床层空隙率与那些因素有关？床层空隙率的大小与颗粒形状、粒度分布、颗粒直径与床直径之比以及颗粒的充填方法等有关。

床层空隙率的大小会对固定床反应器那些方面产生影响?床层空隙率的大小会影响固定床反应器中流体的流动、传质及传热。

即:床层空隙率对床层压力降、有效导热系数和比表面积（单位体积床层颗粒的外表面积）均有较大影响，因此空隙率的大小会影响流体的流动、传质及传热。

固定床反应器中的速率控制步骤:动力学控制（表面过程控制）的过程有三种可能情况，一为反应物的吸附控制，即反应物的吸附最慢而且比其他步骤慢很多，二为表面化学反应控制，三为产物的脱附控制。

浓度分布的特征是 操作现场（或实验中）的表现*为，提高操作温度反应器出口处的转化率会增加。

内扩散控制发生的场合*是，颗粒大，因而内扩散阻力大，内扩散速度小；温度高因而化学反应速度快；气速高因而外扩散速度大。

内扩散控制过程浓度分布特征是ｃＡｇ≈ CAS ＞＞CAC ≈CAeq 。

AeqAc As Ag ＞＞c c c c ≈≈实验现象：同样的反应器、同样操作条件下，减小催化剂颗粒的尺寸，最终转化率会增大，而升高温度、增加气速对转化率影响不大。

四种反应器形式比较一、固定床反应器（一）概念凡是流体通过不动的固体物料形成的床层面进行反应的设备都称为固定床反应器。

而其中尤以利用气态的反应物料，通过由固体催化剂所构成的床层进行反应的气固相催化反应器在化工生产中应用最为广泛。

例如石油炼制工业中的加氢裂化、歧化、异构化、加氢精制等；无机化学工业中的合成氨、硫酸、天然气转化等；有机化学工业中的乙烯氧化制环氧乙烷、乙烯水合制乙醇、乙苯脱氧制苯乙烯、苯加氢制环己烷等。

（二）特点结构简单、操作稳定、便于控制、易实现大型化和连续化生产等优点，是现代化工和反应中应用很广泛的反应器。

1、优点主要表现在以下几个方面：1）在生产操作中，除床层极薄和气体流速很低的特殊情况外，床层内气体的流动皆可看成是理想置换流动，因此在化学反应速度较快，在完成同样生产能力时，所需要的催化剂用量和反应器体积较小。

2）气体停留时间可以严格控制，温度分布可以调节，因而有利于提高化学反应的转化率和选择性。

3）催化剂不易磨损，可以较长时间连续使用。

4）适宜于高温高压条件下操作。

2、由于固体催化剂在床层中静止不动，相应地产生一些缺点：1）催化剂载体往往导热性不良，气体流速受压降限制又不能太大，导致床层中传热性能较差，也给温度控制带来困难。

对于放热反应，在换热式反应器的入口处，因为反应物浓度较高，反应速度较快，放出的热量往往来不及移走，而使物料温度升高，这又促使反应以更快的速度进行，放出更多的热量，物料温度继续升高，直到反应物浓度降低，反应速度减慢，传热速度超过了反应速度时，温度才逐渐下降。

所以在放热反应时，通常在换热式反应器的轴向存在一个最高的温度点，称为“热点”。

如设计或操作不当，则在强放热反应时，床内热点温度会超过工艺允许的最高温度，甚至失去控制而出现“飞温”。

此时，对反应的选择性、催化剂的活性和寿命、设备的强度等均极不利。

2）不能使用细粒催化剂，否则流体阻力增大，破坏了正常操作，所以催化剂的活性内表面得不到充分利用。

各种反应器特点优缺点及应用反应器是化学工程中用于进行化学反应的设备。

根据不同的反应类型、工艺要求和操作条件，不同类型的反应器具有不同的特点、优缺点和应用。

下面将简要介绍几种常见的反应器及其特点、优缺点和应用。

1.批量反应器批量反应器是最简单的一种反应器，适用于小规模生产和常规实验室反应。

其特点如下：-特点：操作简单，投料灵活，适用于多种反应类型；-优点：可以实现灵活的反应过程控制，易于升级和调整；-缺点：反应过程中温度、压力和混合程度可能不均匀，反应时间较长，生产周期较长；-应用：广泛应用于实验室研究和小规模生产中，例如有机合成、催化反应等。

2.连续流动反应器连续流动反应器是在反应物连续流动的条件下进行反应的反应器，其特点如下：-特点：反应物连续流动，反应发生在管道或管束中，进出料稳定；-优点：反应时间短，反应物浓度稳定，产物纯度高，废液排放量少，能耗较低；-缺点：操作条件相对复杂，设备成本较高，不适用于反应物稳定性较差的反应；-应用：广泛应用于底物稳定性较好的化学反应，如合成化学和催化反应等。

3.管式反应器管式反应器是一种连续流动反应器，具有管状结构，反应物在管内流动进行反应。

其特点如下：-特点：反应物在直管中流动，具有较大的接触面积和较高的传热效率；-优点：反应时间短，反应速度快，能够实现高温反应和高压反应；-缺点：管内积垢和堵塞的问题较突出，操作不够灵活，难以对反应过程进行调控；-应用：广泛应用于有机合成、聚合反应、氧化反应等。

4.搅拌式反应器搅拌式反应器是一种常见的批量反应器，其特点如下：-特点：反应物在搅拌器的作用下进行混合和反应；-优点：能够实现较好的混合程度，反应均匀，温度、压力和浓度控制相对容易；-缺点：能耗较高，产物分布不均匀，反应速率受到混合效果的影响；-应用：广泛应用于有机合成、聚合反应、酯化反应等。

5.固定床反应器固定床反应器是将催化剂固定在固体床上进行反应的反应器-特点：催化剂固定，反应物流经固体床进行反应；-优点：反应过程相对稳定，操作简单，可以持续生产较长时间；-缺点：反应物质传质受到限制，催化剂活性容易降低，床层温度不易均匀；-应用：广泛应用于催化反应，如重油加氢、氯化反应等。

固定床反应器总结1. 简介固定床反应器是一种常见的化工反应器类型，用于进行气体或液体相的催化反应。

其特点是反应物在反应器中通过固定的催化剂床层流过，反应发生在催化剂颗粒表面上。

2. 反应机理固定床反应器的反应机理主要包括质量传递和化学反应两个过程。

在质量传递过程中，反应物通过流动相与催化剂表面发生质量传递，进而被吸附到催化剂表面。

在化学反应过程中，吸附的反应物分子与催化剂表面上的活性位点发生化学反应，生成产物。

产物再次进行质量传递，在固定床反应器中，通过连续的物质传递和反应过程，在催化剂床层内实现了高效的转化。

3. 设计与操作注意事项在固定床反应器的设计和操作过程中，需要注意以下几个关键问题：3.1 催化剂选择催化剂的选择对反应器的效果具有重要影响。

催化剂应具备高的活性和选择性，并且能够在反应条件下稳定存在。

此外，催化剂的物理性质（如形状、尺寸）也对反应器性能有一定影响。

3.2 催化剂填充方式固定床反应器中，催化剂的填充方式对反应器性能同样有重要影响。

常见的填充方式有堆积填充和捆绑填充。

堆积填充方式简单易行，但容易形成通道，造成反应不均匀。

捆绑填充方式可以有效缓解通道效应，提高反应器利用率。

3.3 反应器温度控制反应器温度是保证反应进行的关键参数之一。

合适的反应温度能够提高反应速率和产物选择性。

在固定床反应器中，常用的温度控制方式有加热管和冷却器。

合理的温度控制方式可以避免温度过高或过低导致的催化剂失活和副反应的发生。

3.4 反应器的压力控制反应器压力对于反应物质传递速率和反应平衡有重要影响。

控制合适的反应器压力可以提高反应速率和产物选择性。

常见的压力控制方式包括调节进料流量和使用压力控制阀等。

4. 应用领域固定床反应器在化工工业中应用广泛，常见的应用领域包括：•石化工业：用于石油裂化、氢化、重整等反应；•化学工业：用于有机合成、氧化、加氢等反应；•环境工程：用于废水处理和废气处理等。

5. 优缺点分析固定床反应器的优点包括：•反应效果好：催化剂床层的连续流动能够实现高转化率和高选择性；•反应物质传递快：固定床反应器可以借助催化剂床层进行物质传递，实现高效反应；•反应器稳定性高：固定床反应器催化剂床层具备良好的稳定性，催化剂寿命相对较长。
