固定床反应器的结构

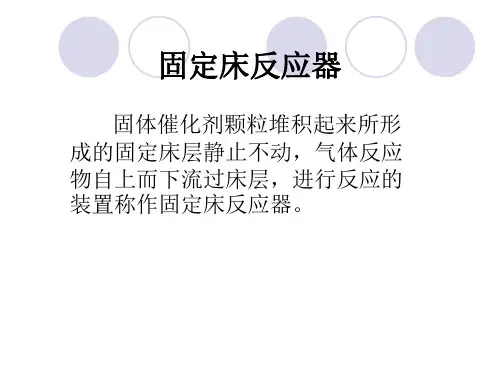

固定床反应器1. 定义固定床反应器是一种常见的化学反应器，用于进行气体相或液体相的催化反应。

它由一个固定的反应床和进料和出料设备组成。

在固定床反应器中，催化剂通常以颗粒或块状填充在反应床中，进料通过固定床内流动，与催化剂发生反应，并最终得到产品。

2. 结构固定床反应器通常由以下几个主要部分组成：•反应器壳体：通常由金属或合金制成，具有足够的强度和耐腐蚀性能，以承受高温高压下的工作条件。

•反应床：位于壳体内部，用于填充催化剂和提供充分的接触面积。

催化剂可以是颗粒状、块状或其他形式。

•进料装置：用于将原料引入反应床中。

通常包括进料管道、阀门和喷嘴等。

•出料装置：用于将产物从反应床中取出。

通常包括出料管道、阀门和收集装置等。

•加热或冷却装置：用于控制反应器的温度，以保持反应的适宜条件。

•压力控制装置：用于控制反应器内部的压力，以保证安全运行。

3. 工作原理固定床反应器的工作原理可以简单描述为以下几个步骤：1.进料：原料通过进料装置引入反应床中。

进料可以是气体相、液体相或两相混合物。

2.反应：进料与催化剂在反应床中接触，发生化学反应。

催化剂提供了活性位点，促进了反应的进行。

3.产物生成：经过一定时间的反应，原料转化为产物。

产物随着流体经过固定床而逐渐形成。

4.出料：产物通过出料装置从固定床中取出，并送入下游处理单元进行分离和纯化。

5.催化剂再生：在一些催化反应中，催化剂会逐渐失活。

此时需要对催化剂进行再生或更换。

4. 特点和优势固定床反应器具有以下特点和优势：•高效性：由于固定床中填充了催化剂，反应物与催化剂之间的接触面积大，反应效率高。

•稳定性：固定床反应器在运行过程中，催化剂相对稳定地停留在床层中，不易流失和损坏。

•可控性：通过控制进料速率、温度和压力等参数，可以实现对反应过程的精确控制。

•适用性广：固定床反应器适用于多种气相和液相反应，可用于生产各种化学品和燃料等。

5. 应用领域固定床反应器广泛应用于工业生产和实验室研究中。

二、气固相固定床催化反响器的结构〔一〕绝热式固定床反响器绝热式固定床反响器内部无换热构件，只有一段催化剂床层的称为单段绝热式，有多段催化剂床层的称为多段绝热式。

绝热式反响器结构简单、造价低、反响器内体积可以充分利用，一般用于反响热较小，反响温度允许波动范围较宽的场合。

1. 单段绝热式固定床反响器单段绝热式固定床反响器是在一个中空圆筒的底部放置搁板〔支撑板〕，在搁板上堆积固体催化剂。

反响气体经预热到适当温度后，从圆筒体上部通入，经过气体预分布装置，均匀通过催化剂层进行反响，反响后的气体由下部引出，如图9所示。

这类反响器结构简单，生产能力大。

对于反响热效应不大，反响过程允许温度有较宽变动范围的反响过程，常采用此类反响器。

一个典型的例子是乙苯脱氢制苯乙烯，反响需热140kJ/mol，这是靠参加2.6倍〔质量〕于乙苯的高温水蒸气〔710℃〕来供给的。

乙苯与水蒸气混合后在630℃入催化剂床层，而离床时那么因反响吸收热量而降到565℃。

单段绝热式一般适用于绝热温升较小的反响。

以天然气为原料的大型氨厂中的一氧化碳中〔高〕温变换及低温变换甲烷化反响都采用单段绝热式。

对于热效应较大的反响只要对反响温度不很敏感或是反响速率非常快的过程，有时也使用这种类型的反响器。

例如甲醇在银或铜的催化剂上用空气氧化制甲醛时，虽然反响热很大，但因反响速率很快，那么只用一薄薄的催化剂床层即可，如图10所示。

此一薄层为绝热床层，下段为一列管式换热器。

反响物预热到383K，反响后升温到873~923K，就立即在很高的混合气体线速度下进人冷却器，防止甲醛进一步氧化或分解。

单段绝热式固定床反响器的缺点是反响过程中温度变化较大。

当反响热效应较大而反响速率较慢时，绝热升温必将使反响器内温度的变化超出允许范围。

多段绝热式固定床反响器是为弥补此缺乏而提出的。

2. 多段绝热式固定床反响器多段绝热式固定床反响器中，反响气体通过第一段绝热床反响至一定的温度和转化率时，将反响气体冷却至远离平衡温度曲线的状态，再进行下一段的绝热反响。

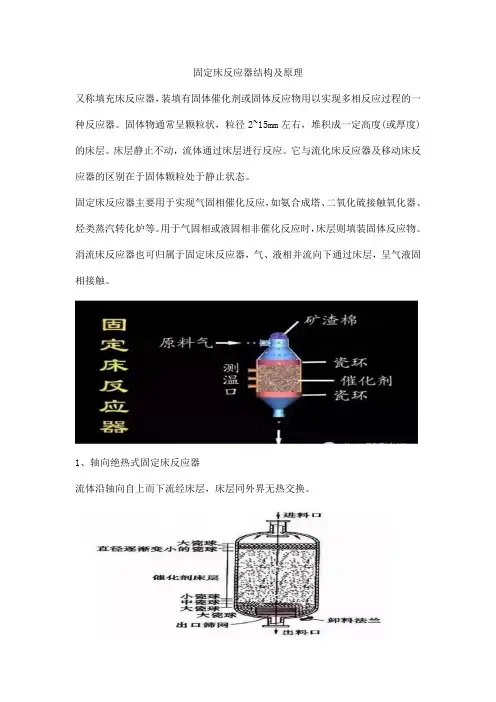

固定床反应器结构及原理又称填充床反应器，装填有固体催化剂或固体反应物用以实现多相反应过程的一种反应器。

固体物通常呈颗粒状，粒径2~15mm左右，堆积成一定高度(或厚度)的床层。

床层静止不动，流体通过床层进行反应。

它与流化床反应器及移动床反应器的区别在于固体颗粒处于静止状态。

固定床反应器主要用于实现气固相催化反应，如氨合成塔、二氧化硫接触氧化器、烃类蒸汽转化炉等。

用于气固相或液固相非催化反应时，床层则填装固体反应物。

涓流床反应器也可归属于固定床反应器，气、液相并流向下通过床层，呈气液固相接触。

1、轴向绝热式固定床反应器流体沿轴向自上而下流经床层，床层同外界无热交换。

下图是绝热式固定床反应器的示意图。

它的结构简单，催化剂均匀堆置于床内，床内没有换热装置，预热到一定温度的反应物料流过床层进行反应就可以了。

（1）径向绝热式固定床反应器流体沿径向流过床层，可采用离心流动或向心流动，床层同外界无热交换。

径向反应器与轴向反应器相比，流体流动的距离较短，流道截面积较大，流体的压力降较小。

但径向反应器的结构较轴向反应器复杂。

以上两种形式都属绝热反应器，适用于反应热效应不大，或反应系统能承受绝热条件下由反应热效应引起的温度变化的场合。

由多根反应管并联构成。

管内或管间置催化剂，载热体流经管间或管内进行加热或冷却，管径通常在25~50mm之间，管数可多达上万根。

列管式固定床反应器适用于反应热效应较大的反应。

此外，尚有由上述基本形式串联组合而成的反应器，称为多级固定床反应器。

例如:当反应热效应大或需分段控制温度时，可将多个绝热反应器串联成多级绝热式固定床反应器，反应器之间设换热器或补充物料以调节温度，以便在接近于最佳温度条件下操作。

（3）对外换热式固定床反应器对外换热式反应器以列管式为多。

通常是在管内放催化剂，管间走热载体(在用高压水或用高压蒸汽作热载体时，则把催化剂放在管间，而使管内走高压流体)。

（4）多段绝热式固定床反应器3、自身换热式反应器（自热式反应器）反应前后的物料在床层中自己进行换热称作自热式反应器。

化工反应过程之固定床反应器固定床反应器是一种常见的化工反应器，广泛应用于工业生产中的催化反应、气体吸附分离、气体净化等领域。

它的特点是反应物固定在反应器内的催化剂床层上，反应过程中通过流体将反应物质质量传递到催化剂表面进行反应，反应生成物质通过床层离开反应器。

固定床反应器的结构主要由反应器本体、进料管、排料管和反应器床层组成。

反应器本体通常由金属材料制成（如不锈钢），具有良好的发热、承压和耐腐蚀性能。

进料管在反应器底部引入反应物质，排料管则在反应器顶部将反应生成物排出。

床层是固定床反应器的核心部分，通常由催化剂颗粒物质装填而成，具有大的比表面积和较高的孔隙度，以提供足够的反应表面积和反应空间。

固定床反应器在化工生产中具有重要的应用。

首先，它广泛用于催化反应。

在固定床反应器中，催化剂床层有效地提供了反应的活性表面，使得反应速率得以提高。

例如，加氢反应、氧化反应、脱氢反应等都可以使用固定床反应器进行。

其次，固定床反应器也被用于气体吸附分离和气体净化。

吸附剂床层能够吸附特定成分，实现气体组分的分离和纯化。

此外，固定床反应器还适用于颗粒物质的固液分离、固气分离等过程。

固定床反应器的工作原理主要包括质量传递和物质平衡两个方面。

在反应物进入床层前，需要先经过预热区，以使其达到适宜的反应温度。

之后，在床层内发生质量传递过程，即反应物质通过流体传递到催化剂表面，发生化学反应。

在反应过程中，需要保持适宜的温度和压力条件，以提供反应的最佳反应速率和选择性。

反应生成物质则随着流体一起流出固定床反应器。

固定床反应器的优势在于：一、反应物质与催化剂的接触充分，反应效率高；二、催化剂寿命长，催化剂载体不易破碎；三、床层的填料物质易于更换和维护；四、反应器体积相对较小，能够实现高度效能的连续化生产。

然而，固定床反应器也有一些缺点需要克服。

首先，反应床层在长时间运行后会出现积碳、堵塞等现象，需进行定期清洗和更换床层。

其次，固定床反应器对反应物料的物理性质要求较高，如化学性质、颗粒度等。

固定床反应器的类型和结构1、绝热式固定床反应器对于单段绝热式，这种反应器是在一个中空圆筒的底部放置搁板（支撑板），在隔板上堆积固体催化剂。

反应气体经预热到适当温度后，从圆筒体上部通入，经过气体预分布装置均匀通过催化剂层进行反应，反应后的气体由下部引出，2、换热式固定床反应器当反应热效应较大时，为了维持适宜的温度条件，必须利用换热介质来移走或供给热量。

按换热介质不同，可分为对外换热式固定床反应器和自然式固定床反应器。

以各种载热体为换热介质的对外换热式固定床反应器多为列管式结构，如下图，类似于列管式换热器。

在管内装填催化剂，壳层通入载热体。

列管式固定床反应器1-列管上花板；2-反应列管；3-膨胀圈；4-汽水分离器；5-加压热水泵上图为以加压热水作载热体的反应装置。

1-列管上花板；2、3-折流板；4-反应列管；5-折流板固定棒；6-人孔；7-列管下花板；8-载热体冷却器上图是用有机载热体带走反应热的反应装置1-原料气进口；2-上头盖；3-催化剂列管；4-下头盖；5-反应气出口；6-搅拌器；7-笼式冷却器上图是以熔盐作载热体冷却装置在器内的反应装置三套管并流式冷管催化床温度分布及操作状况自热式固定床反应器是采用催化床上部为绝热层，下部为催化剂装在冷管间而连续换热的催化床。

绝热层中反应气体迅速升温，冷却层中反应气体被冷却而接近最佳温度曲线，未反应气体经过床外换热器和冷管预热到一定温度而进入催化床。

如上图气固相固定床催化反应器除以上几种主要型式外，近年来又发展了径向反应器。

按照反应气体在催化床中的流动方向，固定床反应器可分为轴向流动与径向流动。

轴向流动反应器中气体流向与反应器的轴平行，而径向流动催化床中气体在垂直于反应器轴的各个横截面上沿半径方向流动，如图所示。
