分布式电源接入电网的利弊随着我国常规能源供应的日益紧张和环境保护的呼声越来越高涨，可再生能源的开发和利用受到了前所未有的重视。
英国政府在其2003年的能源白皮书率先提出了“低碳经济”的概念，我国政府为发展“低碳经济”提出了“节能减排”的约束性指标，与之相适应的分布式发电（distributed generation，DG）技术得到了国家的高度重视和快速发展。
分布式发电（DG）是指：为满足特定用户需要或支持现有配电网的经济运行，以分散式布置在用户附近，发电功率为数千瓦到数十兆瓦不等的小型模块式且与环境兼容的独立电源。
它是与传统集中式供电模式完全不同的新型供电模式。
分布式发电按照所使用的技术类型，可以分为燃气轮机发电、水力发电、风力发电、光伏发电、太阳热发电、生物质能发电、燃料电池发电和储能装置等。
能源是人类赖以生存和发展的基础，电力作为最清洁、便利的能源形式，已经成为我国国民经济的命脉，提高能源利用效率、开发新能源、加强可再生能源的利用，是解决中国经济和社会快速发展过程中日益紧张的能源需求增长与能源短缺、能源利用与环境保护之间的尖锐矛盾的必然选择。
采用分布式发电技术，有助于充分利用各地丰富的清洁和可再生能源，向用户提供清洁的“绿色电力”，也是实现“节能减排”目标的切实举措。
《国家中长期科学和技术发展规划纲要（2006-2020）》中明确提出要大力开展“可再生能源低成本规模化开发利用”以及“间歇式电源并网及输配技术”，开展分布式发电的研究与建设工作符合国家的重大能源需求。
全球范围内，已安装的兆瓦级分布式发电装置已超过300万台，并且以每年超过80000兆瓦的速度递增。
从可持续发展和降低环境污染的观点，分布式发电技术是我国的必然选择。
由于自身资源有限，按照当前的能源利用方式，依靠自己的能源不可能支撑13亿人的“全面小康”，使用国际能源存在能源安全的严重制约。
我国CO2排放量在全球排名第二，因此我国必须立足于现有能源，全力提高资源利用率，扩大资源综合利用范围，大力开发可再生能源发电，而分布式发电无疑是解决问题的关键技术之一。
分布式电源接入对配电网的影响及应对措施摘要：本文主要对配网自动化影响分布式并网接入的情况进行分析，并且对相应的配网自动化系统与分布式光伏发电接入相适应的调整情况进行研究，并且重点研究以后分布式光伏发电并网的趋势，让配电自动化系统与渗透率不同条件下的分布式光伏发电技术改造方案进行结合。
关键词：分布式；电源接入；配电网；影响；应对措施1分布式光伏接入对配电自动化影响1.1馈线自动化影响在配电自动化系统当中，馈线自动化扮演着非常重要的角色，在已经建成使用的配电自动化系统当中，一般情况下故障定位的策略主要是根据短路电流在配电网当中的具体分布来对故障进行定位，具体原理如下，若是某一个区域的端子上出现了短路电流，然而在相应区域内，其他的端子没有出现短路电流信息的上报，则可以判断在这个区域内出现了故障，如果其他断路中也有进行短路电流信息上报的情况，则可以判断这个故障在其他的区域。
如果发现分布式光伏发电馈线接入的条件下，出现了某一个区域的故障，除了需要关注这个区域当中主电源侧端点可能会出现的主网电源供出短路电流外，还需要注意会在这个区域的其他发电连接端点产生某些相应的分布式光伏发电短路电流，在配电网短路的条件下，分布式电源会受到一定程度的影响，馈线和开关过程中流过的短路电流情况如下图1所述，如果2号馈线的c和b开关位置出现短路电流时，分布式光伏发电和驻点间都会出现在短路点当中进行短路电流的注入，会短时间内让短路电流进一步增大其次，如果短路点的b开关闭合开关s处有主电源或者本馈线上有接入的光伏，其他光伏等的短路电流，会让整个故障段的馈线的电压进一步上升而造成主控主电源的供出短路电流相比于没有光伏时出现一定程度的下降。
图1分布式光伏发电影响配电网短路电流的情况如果在实际检测的过程中发现主网电源出现的短路电流和分布式光伏出现的短路电流之间偏差非常大，就需要注意让短路电流的上报阈值提高，通过这种方法来对主网电源和分布式电源发电的电流进行有效区分，并且依照短路电流的具体位置定位故障点，如果分布式光伏发电的供出短路电流和主网电流之间没有较大的区别，难以进行一定的区分，可以依照传统的故障定位方式，对可能出现误判的故障定位进行判断。
分布式电源接入对配电网的影响【摘要】本文介绍了分布式电源的概念，阐述了分布式电源的类型及特性，分析了分布式电源接入对配电网安全稳定性、保护、电能质量、可靠性的影响，提出了产生影响的主要技术关键。
【关键词】分布式电源配电网保护电能质量可靠性随着张家口地区环境保护和节能减排的要求的提高，越来越多的分布式电源进入了规划、建设、投运阶段，认真研究张家口地区分布式电源的现状、发展及期对电网的影响，对于保障张家口电网的安全可靠运行具有十分重要的意义。
1 分布式电源分布式电源（Distributed Generation）是指安装在用电地点附近，与配电网直接相连的发电形式。
单机容量一般为数千瓦至多50MW，通常能同时提供供电、供热和制冷的能源系统，一般采用清洁能源，如风力发电、太阳能光伏电池发电、燃料电池发电和小型燃气轮机发电等多种发电方式。
该系统具有较高的能源转换效率和良好的环境保护性能。
2 分布式电源的类型及特性现在全世界供电系统是以大机组、大电网、高电压为主要特征的集中式单一供电系统，与常规大电厂集中供电系统相比，分布式能源系统是对大电网的有益补充，可以就地供应，具有低的能源损失，补充大电网在负荷高峰时的供电能力，可以弥补大电网在局部地区和特殊情况下的安全稳定性不足，在意外灾害发生时继续供电；土建与安装成本低，能量输送投资很少，可以满足某些用户特殊性的要求，可在农村、牧区、山区供电供热，大大地减少输电线路的建设；适合于多种热电比的变化，可灵活地根据热、电需求进行调节，减少以电力来转换到低品位热、冷应用而造成的能源转换浪费，设备利用小时高；可为电力、热力、燃气、制冷、环境、交通等多系统实现优化整合提供技术支持。
3 分布式电源接入对配电网的影响分布式电源的接入使配电网中各支路的潮流不再是单方向的流动，因此分布式电源的接入必然给整个电网带来深刻的影响。
除了各种分布式电源形式的技术本身还有待进一步研究和完善外，从与传统电网连接的角度，分布式电源接入配电网运行还面临如下问题。
分布式电源接入对电网的影响分析摘要：在当前电力企业发展的过程中，分布式电源还属于在初始阶段，在负载供电的过程中也能和外界进行能量交换，在当前分布式电源运行的过程中有有利的影响，也有不利的影响，本文就分布式电源接入对电网的影响进行分析。
关键词：分布式电源；电网；影响1.前言在当前经济发展的过程中，为了满足低碳经济发展的需要，分布式电源得到了快速的发展。
2.分布式电源接入对地区电网的影响DG主要在配网接入，引入DG后，使得配电系统由放射状无源网络变为接有分散电源的有源网络，影响配电网运行、管理和动态过程。
具体取决于所安装DG的类型、容量大小、安装地点、保护的配置等方面的因素。
对于并网的小型DG，由于它们只提供少于用户需电量的部分电力，在该设备和系统间安装适当控制设备的前提下，对系统带来的影响很小。
而对于大容量的并网DG，则会给系统带来较大影响。
2.1DG对配网稳态电压影响一般配电网以放射状链式结构为主，这种结构网络有许多优点，比如接线可靠、保护整定容易、扩容简单等，而其稳态电压一般从首端直尾端呈逐渐下降的趋势。
DG并网后输出一定的有功和无功功率，配电系统从放射状结构变为多电源结构，配电系统中传输的有功、无功潮流发生变化，使线路上电压的分布也发生相应的变化。
通过理论分析及IEEE－13节点配网模型的DG接入的仿真分析，结果表明，一定容量的DG接入配电网络，将会对并网点电压有较大的抬升，也会对其他节点的电压分布产生重大影响;具体影响的大小，与DG的(总)容量大小、接入位置有极大的关系。
由具有相同容量的DG在不同位置处形成的电压分布是非常不同的。
DG接入点越靠近终端节点，对线路电压分布的影响越大。
DG总线越接近系统总线，电压分布越小;DG集中在同一节点，电压支持效应弱于多个节点的分布。
电压支持由分布式电源的总输出确定，而不改变分布式功率存取位置。
总输出越多，与负载的比率越高，电压支持越大，整体电压电平越高。
分布式电源接入对配电网运行的影响摘要：分布式电源以其原料广泛、形式灵活等特点越来越成为新兴的实用性技术，发展速度十分迅猛。
分布式电源的对环境的污染程度较小，所以成为了配电网中比较重要的可利用的技术力量。
它在配电网中的接入使配电网的结构、分布等方面产生了一定变化，对配电网的运行也产生了很大的影响。
关键词：分布式电源；配电网；运行影响1分布式电源的特点和类型现在世界上的供电系统主要的特点是：大电网、大机组、高电压。
而分布式电源与以往常规的大电厂集中供电系统相比较来说具有一定的全面性，完全可以实现就地供应，能源损失比较小，还可以很好的补充大电网的供电能力，弥补大电网安全性的不足，使其不论在什么环境下都能顺利供电；与此同时，安装成本也比较低，完全符合一些客户的特殊性需求。
除此之外，可以用在山区供电中，有效降低了输电线路的建设；而且也可以根据相关用电需求对其进行灵活的调节，大大减少了电力能源的浪费。
若是能够将其加以利用，也可以为很多行业提供技术支持。
2分布式电源接入对配网规划的影响2.1增加了电力系统的负荷预测难度在配网的规划时，如果所攻击的负荷的增长量是平均稳定的，但分布式电源加入会导致规划的人员不能够有效的对负荷的增长进行预测，所以在规划上就加深了难度。
2.2使配网线路布置困难增加一般来说，传统的配电网规划年限是5年到20年，负荷的增长率也十分的平均，但是规划时的动态属性问题会与维数相关联，产生了几千个节点，影响了线路的布置规划，使布置的难度大大的增加。
2.3增加了电网公司的运营管理难度对于独立安装的小型用户，都希望进行两路供电的办法，希望保证分布式电源和电网提供的电能能够同时使用。
但是当这些小型的分布式电源广泛的运用之后，系统的拓扑结构产生了一定的变化，电源的馈电潮流特性也发生了一定程度的改变，增加了运营的成本。
2.4对原有供电设备容量造成浪费分布式电源如果接入供电充裕的地方不但不可以减少配电网的投资，还有可能发生供电闲置的情况，产生了极大的资源的浪费，供电设备的利用率就大大的减少，使供电公司原有的投资不能得到更好的收益。
分布式电源接入对配电网的影响摘要：改革后，随着社会经济的不断提升，人们生活水平提高。
如今，电力能源已然成为世界发展中最重要的能源之一，世界各国大力发展经济，电力需求进一步增大。
分布式能源的出现为解决这一棘手问题带来了新的希望，同时可再生清洁能源的综合利用更加符合现代化建设中的环保要求。
其中，光伏发电单元是现在研究者关心的热点问题，其并网过程中可能对配网的电能质量带来较大的影响，所以研究光伏并网对其配网本身电压分布情况的影响具有重要的实际应用意义。
关键词：分布式光伏电源；配电网；电气参数引言随着全球经济的迅猛发展，人们对电能的需求愈来愈大，分布式电源也逐渐受到了电力行业的重视。
分布式电源具有清洁、方便调度等优点，得到了广泛应用。
但是由于光伏、风机等分布式电源受自然环境的影响较大，因此当其接入配电网后，会使配电网内部产生一定的变化:一方面，分布式电源调度灵活，在一定程度上提高了电网的可靠性;另一方面，风机、光伏等分布式电源的出力具有随机性及波动性，不稳定的出力可能会对配电网的可靠性产生不利影响。
综上，本文介绍了分布式电源的类型，阐述了前推回代潮流计算法的计算原理，最后通过算例分析了分布式电源功率及接入位置对配电网电压的影响。
1分布式电源接入对配电网的影响1.1对电网规划的影响长期以来，火力发电、水力发电都占据我国能源电力的主体地位，对于电网的规划与运行一直都是围绕二者展开。
分布式新能源大规模接入并网后，会明显增大配电网的节点数目，若仍采用原有的电网规划模式，配电网难以进行负荷预测，规划结果容易出现较大误差或无法得到最优网络布置方案。
此外，分布式电源接入了大量不同规模的企业发电机组，这些企业的中期和远景规划的较大差异也会导致配电网整体长期规划更加困难。
还需注意的是，分布式新能源大规模接入并网后，将会造成电网电路变化，如果规划不合理，则容易引发故障。
1.2系统运行方式对配电网电压的影响固定光伏电源的容量和接入位置，仅考虑不同运行方式下光伏发电单元对配电网的影响。
分布式电源并网对于配电网的影响研究一、分布式电源并网对配电网的影响1. 增加配电网的稳定性：分布式电源通过将电能直接接入配电网，使得配电网的能源分散化，降低了对中心化能源的依赖，进而提高了配电网的稳定性和可靠性。
2. 降低配电网的传输损耗：与传统的中心化发电方式相比，分布式电源并网能够将清洁能源近距离地接入到用电端，避免了长距离输电导致的能量损耗，进而降低了配电网的传输损耗。
3. 提高供电质量：分布式电源具有分散性和灵活性，能够根据实际需求进行调度，从而提高了供电质量，减少了停电等问题的发生。
4. 增加配电网的容量：分布式电源并网能够有效地增加配电网的容量，进一步提高了配电网的供电能力，从而更好地满足用户的需求。
5. 提高配电网的智能化水平：由于分布式电源可以实现集中监控和调度，因此可以提高配电网的智能化水平，降低维护成本，提高运行效率。
二、分布式电源并网对配电网的影响研究1. 对配电网结构的影响：分布式电源的接入将对配电网的结构产生影响，需要研究分布式电源的接入形式以及如何与传统的电网结构相适应。
三、分布式电源并网对配电网的影响研究的意义1. 促进清洁能源的发展：分布式电源并网能够有效地促进清洁能源的发展，减少对传统能源的依赖，降低环境污染。
2. 提升电力系统的灵活性：分布式电源并网能够提升电力系统的灵活性，增加了电力系统的供电能力，降低了对传统能源的依赖。
3. 优化配电网的结构和运行：分布式电源并网的研究将能够优化配电网的结构和运行方式，提高了配电网的稳定性和可靠性。
4. 为新能源政策的实施提供支撑：分布式电源并网对配电网的影响研究将为新能源政策的实施提供支撑，为我国清洁能源发展提供技术支持。
在总体上看，分布式电源并网对配电网的影响研究具有重要的意义，不但能够促进清洁能源的发展，同时也能够提升电力系统的灵活性，优化配电网的结构和运行方式，进一步为新能源政策的实施提供技术支撑。
四、分布式电源并网对配电网的影响研究的现状目前，我国对分布式电源并网对配电网的影响研究仍处于起步阶段。

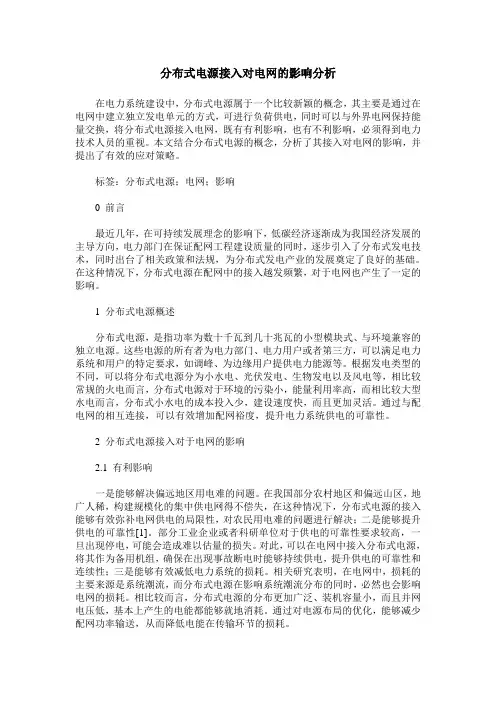

分布式电源接入对电网的影响分析在电力系统建设中，分布式电源属于一个比较新颖的概念，其主要是通过在电网中建立独立发电单元的方式，可进行负荷供电，同时可以与外界电网保持能量交换，将分布式电源接入电网，既有有利影响，也有不利影响，必须得到电力技术人员的重视。
本文结合分布式电源的概念，分析了其接入对电网的影响，并提出了有效的应对策略。
标签：分布式电源；电网；影响0 前言最近几年，在可持续发展理念的影响下，低碳经济逐渐成为我国经济发展的主导方向，电力部门在保证配网工程建设质量的同时，逐步引入了分布式发电技术，同时出台了相关政策和法规，为分布式发电产业的发展奠定了良好的基础。
在这种情况下，分布式电源在配网中的接入越发频繁，对于电网也产生了一定的影响。
1 分布式电源概述分布式电源，是指功率为数十千瓦到几十兆瓦的小型模块式、与环境兼容的独立电源。
这些电源的所有者为电力部门、电力用户或者第三方，可以满足电力系统和用户的特定要求，如调峰、为边缘用户提供电力能源等。
根据发电类型的不同，可以将分布式电源分为小水电、光伏发电、生物发电以及风电等，相比较常规的火电而言，分布式电源对于环境的污染小，能量利用率高，而相比较大型水电而言，分布式小水电的成本投入少，建设速度快，而且更加灵活。
通过与配电网的相互连接，可以有效增加配网裕度，提升电力系统供电的可靠性。
2 分布式电源接入对于电网的影响2.1 有利影响一是能够解决偏远地区用电难的问题。
在我国部分农村地区和偏远山区，地广人稀，构建规模化的集中供电网得不偿失，在这种情况下，分布式电源的接入能够有效弥补电网供电的局限性，对农民用电难的问题进行解决；二是能够提升供电的可靠性[1]。
部分工业企业或者科研单位对于供电的可靠性要求较高，一旦出现停电，可能会造成难以估量的损失。
对此，可以在电网中接入分布式电源，将其作为备用机组，确保在出现事故断电时能够持续供电，提升供电的可靠性和连续性；三是能够有效减低电力系统的损耗。
分布式电源接入对配电网的影响当前阶段，对于能源的保护和完善已经成为非常重要的需要，以可再生能源为主进行分布式发电技术也在近些年得到人们的密切关注。
分布式电源对于传统配电网的网络结果产生了巨大的冲击，将原来的单电源辐射性网络转变成为双电源甚至多电源网络，从而使原有系统得到很大程度的保护。
基于此，文章对分布式电源接入对配电网的影响进行深入分析，以期能够更好地促进分布式电源的完善和发展。
标签：分布式电源；配电网；电流保护；反时限；故障隔离前言当前阶段，人们对于能源的需求度越来越高，能源已经成为人们生活、生产中必不可少的重要需求之一。
随着人们对于能源的开发越来越大，传统化石燃料能源的可用量却越来越少，全球资源已经进入到一个极为严峻的发展状态之中。
近些年，人们已经将眼光从传统的、重污染的能源开发中转移到了清洁，并且具有极大储存量的可再生能源中，通过对可再生能源的开发逐渐改变原有的能源结构，力争做到能源的可持续发展。
分布式电源技术便是在对可再生能源进行利用的基础上发展起来的，其可因地制宜地对可再生能源进行利用，而且还能够有效解决电荒的发生和压力。
因此，探究分布式电源的接入对配电网的影响非常重要，其对于分布式电源的进一步应用具有不可替代的重要作用。
1 分布式电源接入对配电网电压变化的影响配电网的基本单元是馈线，而我国馈线的等级基本为10kV，每条馈线上的线路呈现出树状分布。
如图1所示，简单配电网放射式接线方式。
相关人员为了更好地研究分布式电源接入对配电网电压的变化的影响，特意制作了三角形模型，有效防止了负荷分部模型所产生的不均匀状况而带来的误差，能够与实际情况更加接近，如图2所示。
分布式电源在k点处接入时候，其容量为PDG+jQDG，此时的配电网只有DG在作用，那么d点前后电压的损耗就可以分情况进行讨论。
相关人员继续对其进行研究之后发现，一定容量的DG接入到配电网网络中，对于馈电线上的电压分布将会产生重要影响，其影响的程度与DG总容量、接入位置有很大关系。
分布式电源接入对配电网影响及策略研究一、引言随着清洁能源的快速发展和能源转型的需求，分布式电源作为一种新兴的电力供给方式，正在逐渐成为能源行业的热点。
分布式电源接入配电网不仅可以提高电网的容量和可靠性，还可以减少电力输送损耗，实现资源共享和低碳环保等目标。
因此，研究分布式电源接入对配电网的影响及相应的策略具有重要的理论和实践意义。
二、分布式电源接入对配电网的影响1.电网供电可靠性提高：分布式电源接入后，电网的供电点变得更加丰富和分散，减少了供电单一节点失效造成的故障范围，从而提高了供电可靠性。
2.电网容量增加：分布式电源的接入可以使配电网的传输容量增加，提高了电网的承载能力，在高负荷时期能够更好地保障供电质量。
3.输电损耗降低：传统的中央发电方式需要输送电力到远距离使用地点，存在较大的输电损耗。
而分布式电源接入配电网后，能够减少输电过程中的损耗，提高电能利用效率。
4.节约建设成本：传统的大型发电站需要进行大规模的建设与投资，而分布式电源具有灵活性和可扩展性，可以根据实际需求分布布设，从而节约了建设成本。
三、配电网改造策略1.网络规划优化：为了更好地接纳分布式电源，配电网的规划需要进行调整和优化。
需要对配电站的位置、容量和布局进行评估和调整，以适应分布式电源的接入需求。
2.储能技术应用：分布式电源接入配电网后，由于其不稳定性和波动性较高，可能会对配电网造成一定的影响。
因此，引入储能技术可以平衡供需之间的差异，提高电网的稳定性和可靠性。
3.智能微网建设：智能微网是一种能够独立运行的小型电力系统，可以实现局部供电和互联互通。
通过建设智能微网，可以实现分布式电源的自动接入和管理，提高能源的局部利用效率。
4.法规政策支持：为了鼓励分布式电源接入配电网，需要制定相关的法规政策支持措施。
包括给予分布式发电的减税优惠、补贴政策和购电优惠等，以推动分布式电源行业的发展。
四、结论分布式电源接入对配电网具有积极的影响，可以提高电网的供电可靠性、传输容量和能源利用效率，减少电力输送损耗，节约建设成本。
论文1分布式电源接入对配网保护的影响：1、改变拓扑结构：一般由单电源辐射变为双端或多端电源结构。
2、改变潮流，导致潮流无法预测。
3、电能质量问题4、负荷预测、规划、运行（无功补偿、电压控制）不确定性5、故障时，系统电流大小、方向改变，原有阶段式电流保护和重合闸不再适用。
6、非计划性孤岛对电网、设备、维护人员产生危害。
为适应分布式电源的接入，配电网原有的保护配置、动作值整定等必须做出相应的调整，以保证配电网在发生故障时保护装置能正确、快速的做出反应，确保配电网的安全稳定运行。
3.1配网保护现状：环网式和放射式结构。
保护长期没得到足够重视，保护配置与整定比较简单。
故障停电次数多。
3.1.1故障特点单相接地故障比例高，占60%-85%，两相故障占比小于15%，三相故障比例小于5%。
所以中性点主要采用不接地或经消弧线圈接地方式。
故障率高。
人的活动频繁，防雷能力低，易受外力破坏。
大多数为瞬时性故障。
应用重合闸提高可靠性。
3.1.2保护的主要特点（1）保护原理与配置相对简单辐射网络，不用判别故障方向，对电力元件的危害程度以及影响范围较主网小，因此保护技术要求低，动作时间长，保护原理简单，以阶段式电流保护为主，配合简单。
（2）熔断器和重合闸的大量安装故障电流小，减小投资，减轻管理维护工作量，减少占地面积。
（3）配网自动化系统的应用越来越多配网保护动作后切除故障馈线后，配网自动化系统能隔离故障并快速恢复非故障区段供电。
在实施一些配网自动化项目的过程中，往往由于没有充分考虑与继电保护的配合，投入不少费用，但配网可靠性的提高有限，应有的投资效果没有达到。
应综合考虑继电保护与配网自动化的总成本，选择最佳的部署方案，提高供电可靠性。
3.1.3短路电流近似计算公式（1）三相短路电流（2）两相短路电流（3）单相接地短路电流（4）两相接地短路电流3.1.4三段式电流保护原理（1）电流速断保护原理（2）限时电流速断保护原理（3）定时限过电流保护3.1.5自动重合闸装置3.2分布式电源接入对配网保护的影响原有保护的选择性、灵敏性、可靠性都会受到影响。
浅谈分布式电源接入对配电网运行影响摘要】：随着电力技术的不断发展，分布式电源逐渐成为配电网中的重要力量。
从目前来看，配电网领域接入分布式电源，使得电力系统变得更加高效灵活。
本文叙述了分布式电源的概念以及分布式电源接入配电网的优点，介绍了分布式电源对电力系统、配电系统以及配电网运行的管理等方面的影响，指出了当前适当的管理办法。
【关键词】：分布式电源；配电网；运行管理0 引言根据容量规模和能源资源分布特点，太阳能、生物质能、地热能、风能等新能源一般采用分布式电源的方式接到输配电网。
近年来，分布式电源技术以所用原料广泛、发电形式灵活、环境污染小的优点，发展很快。
分布式电源的接入改变了配电网的结构，从辐射性网络过渡到用户负荷直接和分布的点状电源相连的网络，如果大规模接入，会对配电网产生非常大的影响。
1 分布式电源分布式电源指的是环境兼容的且分布在配电网中功率为10kW~30MW的小型模块式独立电源。
分布式电源具有利用再生能源、调峰、节省输变电投资、提高供电可靠性、降低网损等优点。
一般看来，分布式电源的发电形式包括小型热电联产、小型风力发电、太阳能光伏发电、风力水力蓄电等，其中光电和小型风电非常适合接入社区、楼宇，将来，这是智能电网的一个重要发展方向。
低压配电网连接的结构类型有树枝式接线、环网式接线、单电源辐射式接线等，根据供电的可靠性，用户选择接线方式。
在我国的低压配电网建设中，单相辐射状链式结构是主要连接方式。
分布式电源接入配电网中运行时的优势如下：电气上的结构连接不是非常紧密，系统中各电源点相互独立，用电客户根据需要可以自行调整，供电可靠性比较高，大规模停电事故发生的概率低。
用户可自行监控自己区域的电能质量和可靠性，适合向偏远山区、办公楼、社区居民楼供电；在分布式电源输配电的过程中，其损耗非常小，节约很大电量；此外，具有调峰作用，安装维修成本低，分布式发电接入负荷中心，减小各终端变电站母线的等值负荷，以缓解在电力系统功率传输方面的要求。
分布式电源的接入对配电网的影响随着经济的快速发展和城市化进程的加快，能源需求不断增长，传统中心化发电模式已经不能满足日益增长的用电需求。
因此，分布式电源作为一种新型的能源供应模式，逐渐成为人们关注的焦点。
分布式电源指的是小型的、散布在用户端的不同类型的发电设备，包括太阳能光伏、风力发电、燃气发电等，其接入到配电网中，可以对传统中心化的发电方式进行有效补充和完善。
分布式电源具有灵活性和高效性的特点，可以更好地适应电能需求的变化和能源资源的不确定性。
与传统的中心化发电方式相比，分布式电源可以实现就近发电、就近消纳的理念，减少输电损耗、提高用电效率，从而降低电网的运行成本。
此外，分布式电源的接入还可以提高电力系统的供电可靠性和稳定性，解决传统配电网容量不足、过载等问题，为构建智能电网奠定基础。
然而，分布式电源的接入也带来了一定的挑战和影响。
首先，分布式电源的规模较小，单个发电单元的装机容量有限，难以像传统大型发电厂那样提供大量的电力输出，这给系统运行带来了一定的不确定性和不稳定性。
其次，由于分布式电源主要集中在用户端，可能导致电网的电压、频率等参数波动较大，影响电网的功率平衡和稳定性。
此外，分布式电源的多样性和不规模性带来了对电网运行管理的挑战，需要更新升级现有的电网调度和控制系统，以适应分布式电源的接入。
为了充分发挥分布式电源的优势，应该采取有效的措施和政策，促进其有序接入到配电网中。
首先，应建立健全的分布式电源接入政策和规范，明确分布式电源的接入标准和条件，优化电网调度和控制机制，保障分布式电源的安全运行。
其次，应加强对分布式电源技术的研究和开发，提高其发电效率和可靠性，降低其成本，推动分布式电源的大规模应用。
此外，还应注重加强配电网和分布式电源之间的通信、监测和控制系统建设，实现电网设备的互联互通，提高电网的智能化程度，为分布式电源的接入提供技术支持。
总的来说，分布式电源的接入对配电网的影响是积极的，它可以促进能源多元化和可再生能源的利用，提高电网的供电质量和可靠性，推动电能革命的发展。
分析分布式电源接入对配电网的影响摘要：随着科技的不断进步，分布式发电技术得到广泛使用，在一定程度上增加了配电网上接入的分布式的电源数量。
本文介绍了分布式电源的概念，阐述了分布式电源的类型及特性，分析了分布式电源接入对配电网安全稳定性、保护、电能质量、可靠性的影响，提出了产生影响的主要技术关键。
关键词：分布式；电源；接入；影响引言长期以来，我国能源结构的不合理性以及能源利用效率的持续偏低带来了许多环境和社会问题。
随着人们的环保意识不断增强，以及常规能源供应量日益紧张，人们对可再生能源的开发和利用的重视程度升高到前所未有的高度。
为了实现可持续发展，我国政府倡导发展低碳经济，同时提出了节能减排的硬性指标，与之相适应的分布式发电技术得到了国家的高度重视和快速发展。
所谓分布式电源就是电源与用户之间的距离比较近，就地使用所发的电能，通常情况下，将10千伏及以下等级的电压接入电网，总装机容量方面单个并网点不超过6兆瓦的发电项目，主要包括太阳能、天然气、风能等综合利用发电等类型。
本文就分布式电源接入对配电网的影响进行研究分析，进而为同业人员提供参考依据。
1 分布式电源对配电网规划的影响1.1 分布式电源的接入，将会直接影响到系统负荷的增长模式，原有配电系统的负荷预测和规划面的不确定性在一定程度上得以提高，进而影响配电网规划的合理性。
1.2 在配电网系统中，由于本身的节点数量比较多，进而导致配电系统中出现数量较多的分布式发电机节点，在一定程度上大大增加了网络结构中寻找最优网络布置方案的难度。
1.3 电网位置的不确定性受接入分布式电源的的影响将会增大，变压器容量、分接开关调压范围、线路输送容量等内容的配电网合理规划的难度在一定程度上受这种不确定性的影响将会明显增加。
1.4 对含多种类型分布式电源接入的配电网，对各种类型电源的协调使用成为解决问题的关键所在。
2 分布式电源接入对配电网可靠性的影响由于分布式电源在运行方式方面存在差异，进而，在一定程度上影响配电网的可靠性：2.1 在配电系统中，如果分布式电源作为备用电源使用，在电网供电能力不足的情况下，分布式电源通过向外送电，配电网的过负荷和堵塞就可以部分消除，配电网的裕度就可以增加。
分布式电源接入配网的影响分析
摘要:在能源工业的发展中，分布式电源是其发展的重要方向，对于配电网来说，分布式电源的接入对其有着重要的影响，本文主要根据分布式电源的接入，对电能质量、继电保护以及可靠性等方面产生的影响进行了分析和探讨。
分布式电源向来都是能源工业中发展的一个重要方向，而且分布式电源的接入对配电网络有重要的影响，本文主要分析分布式电源的接入对电能质量、继电保护、可靠性等方面的影响。
关键词:分布式电源发电技术电压继电保护
随着世界能源短缺、气候变化，以及环境污染等问题日益严峻，清洁能源也会在各个领域中得到广泛的应用。
而分布式发电在环境保护、投资与清洁上的方式比较灵活，与环境相容性好的特点，受到越来越广泛的关注。
分布式电源的容量存在较小的问题，目前，在国装机现有的水平下，对大区域的电力系统稳定暂时不会产生一定的影响，但随着分布式电源的不断发展，对于一些小型机组的分布式电源数量达到一定水平，就会对整个电网的特性上产生影响，尤其是对电网中节点的电压，短路的电流，线路的潮流以及网络中的可靠性等方面都会带来相应的影响。
1 对配网的影响分析
1.1 电压
1.1.1 对电压波动的影响
有功、无功负荷会随着时间的变化从而引起传统配电网系统电压的波动。
电压波动会在线路末端方向逐渐增大。
负荷一旦在电网系统的末端集中起来，那么电压所产生的波动影响主要有以下两种方式。
(1)分布式电源与本地负荷两者之间进行相互协调运行，就是当分布式电源的输出量在增加或者减小的时候，负荷上也会随着分布式电源的增加或者减小，而这样就会对系统的电压波动进行抑制。
(2)分布式电源不能与当地的负荷协调运行。
只要该分布式电源处于运行状态，分布式发电系统对系统电压波动的影响属于固有问题，其波动的功率输出就会对电网电压造成不同程度的影响，因此，电压波动在某些情况下已经成为制约分布式电源装机容量的主要因素。
1.1.2 谐波问题
谐波问题是分布式电源接入系统后可能引发的另一个问题。
谐波的来源有两种可能[1]:一是分布电源本身就是一个谐波;二是分布式电源中采用的一些电子设备。
我们以风力发电为例，无论什么类型的风电机组，发电机本身产生的谐波是可以忽略的，谐波电流的真正来源是风电机组中的电力电子元件。
在常态下，谐波干扰的程度取决于
变流器装置的设计结构及其安装的滤波装置状况，同时也与电网的短路容量有关。
1.2 分布式电源对系统可靠性的影响
如果把分布式电源系统接入备用电源，那么就会消除电网的一部分过负担，使电网的输电裕度提高。
要想在系统发生故障时还能继续运行，低电压穿越能力是分布式电源必须具有的，并且会缓解电压的骤降，提高电压的调节性能。
但如果分布式电源并网运行，那也可能降低系统的安全可靠性。
通常系统发生故障的时候会要求从电网中切除该分布式电源，如果分布式电源通常系统发生故障的时候会要求从电网中切除该分布式电源，如果所接的线路故障重合时，电压跌落就会加重;且如果分布式电源没有及时跳闸脱网，造成的非同期重合可能引起设备受损、保护误动作，从而使设备不能快速重新运行，就会使停电时间增加。
此外，分布式电源容量和连接方式以及不适当的安装地点都会使电网安全性降低[2]。
1.3 分布式电源介入配电网后，由于配电网结构发生变换，将给继电保护带来下面几个问题
1.3.1 对配网电流保护的影响
当分布式电源接入配电线路之后，由于线路保护的范围很小，灵敏度降低，使得速断保护在某些点上无法启动，并且线路故障不能及时切除，故而，形成一个死区。
如果分布式电源的并网点处于这个死
区内，在保护系统没有变化下，只能运用后备电流保护动作进行排除故障，这增加了故障对电网的影响。
若调整速断保护整定值，则可能造成速断、过流保护和其他控制装置之间无法协调，导致保护误动作。
1.3.2 分布式电源对距离保护的影响
距离保护是一种通过整定阻抗动作的保护，可以大程度距离上克服电流保护的缺陷。
保护测量元件的输入是该处的母线电压和流经该线路上的电流，各母线处的母线相电压和流经该线的电流之比为该处保护的测量阻抗Zm。
根据分析[3]分布式电源对距离保护的I段一般不会产生，但是对于距离保护的Ⅱ段将会产生一定的影响。
1.3.3 分布式电源对重合闸的影响
配电线路在接入分布式的电源之后，如果发生跳闸的故障时，就会产生孤岛的现象，而这样就使得电压与功率在额定值的范围上运行，而在进行重合闸的动作的时候，分布式电源级的路线并没有调理，这样就会产生了一定威胁[4]。
(1)重合闸当中的非同期。
当电网中电源没有时，电力孤岛就很那与电网保持一致，当电网电源跳开后，到重合闸的时间段中，两者的相角差会出现在0°～360°的任何一个位置。
而线路保护就会在改作用下产生误动作，导致重合闸迅速恢复能力。
(2)电弧会在故障点上重燃。
就是在电网失去电源之后，分布式
电源可以维持，而故障点反而没有消除。
当重合闸时，由于电网电源的作用，没有消除的故障会引起电流跃边、电弧的重燃和绝缘击穿，使事故进一步恶化。
目前国内分布式电源还存在某些障碍影响其进一步发展。
①分布式电源项目建设成本仍然较高，与常规能源相比经济性差。
②分布式电源并网对大电网的影响。
③利用可再生能源及能源综合利用的政策、法规不齐全，税收等优惠政策不如其他大容量机组，应用范围不断扩大，不仅可作为传统供电模式的一种重要补充及备用，还将在能源综合利用上拥有一席之地，成为未来新能源领域的一个重要发展方向。
参考文献
[1] 王志群，朱守真，周双喜，等.分布式发电对配电网电压分布的影响[J]．电力系统自动化，2004，28(16):56-60．
[2] 谢莹华，王成山．基于馈线分区的中压配电系统可靠性评估[J]．中国电机工程学报，2004，24(5):35-39．
[3] 唐亮.分布式电源的分类及对配电网的影响[J]．2007:15-21．。
