第15章轴吴海涛§15-1 概述§15-2 轴的结构设计§15.3 轴的计算§15.4 设计实例一、轴的用途及分类轴的主要功用是支承回转零件及传递运动和动力。
按照承受载荷的不同，轴可分为：❆转轴─同时承受弯矩和扭矩的轴，如减速器的轴；❆心轴─只承受弯矩的轴，如火车车轮轴；❆传动轴─只承受扭矩的轴，如汽车的传动轴。
按照轴线形状的不同，轴可分为曲轴和直轴两大类。
直轴根据外形的不同，可分为光轴和阶梯轴。
轴一般是实心轴，有特殊要求时也可制成空心轴，如航空发动机的主轴。
除了刚性轴外，还有钢丝软轴，可以把回转运动灵活地传到不开敞地空间位置。
各种类型的轴二、轴设计的主要内容轴的设计包括结构设计和工作能力计算两方面的内容。
结构设计：根据轴上零件的安装、定位以及轴的制造工艺等方面的要求，合理地确定轴的结构形式和尺寸。
工作能力计算：对轴的强度、刚度和振动稳定性等方面的计算。
三、轴的材料轴的材料主要是碳钢和合金钢。
碳素结构钢因具有较好的综合力学性能，应用较多；合金钢具有较好的综合力学性能（如耐腐蚀、耐高温、抗低温等），但价格较贵，多用于有特殊要求的轴。
高强度铸铁和球墨铸铁可用于制造外形复杂的轴，且具有价廉、良好的吸振性和耐磨性，以及对应力集中的敏感性较低等优点，但是质较脆。
设计任务：确定轴的合理外形和全部结构尺寸。
设计要求：1. 轴应便于制造，轴上零件要易于装拆；2. 轴和轴上零件要有准确的工作位置；3. 各零件要牢固而可靠地相对固定；4. 改善应力状况，减小应力集中。
典型轴系结构一、拟定轴上零件的装配方案装配方案：确定轴上零件的装配方向、顺序、和相互关系。
在轴的结构设计中，必须考虑满足轴上零件装配顺序的要求，并尽量使得装配简便。
设计者在这一方面考虑得越周到，轴的装配工艺性越好。
注意装配顺序轴上零件的装配方案不同，则轴的结构形状也不相同。
设计时可拟定几种装配方案，进行分析与选择。
江苏大学机械设计2014年考研真题（回忆版）江苏大学2014年的机械设计考研真题总体来说不算太难，个人认为今年的试题难度在填空题，有几道题考查的比较偏，虽然填空题基本上每章内容都有涉及，但是今年填空题感觉不如以前的中规中矩，这就要求大家平时注重机械设计课本内容的熟悉程度，尤其是蜗轮蜗杆传动、滑动轴承、滚动轴承的填空不再是我们常见的类型，但是，也同样出现了重复的题目，所以反复做几遍前几年的真题很有必要！选择题基本与前几年保持一致，有两道重复的题目，但基本都是常见的题型，看过课本之后基本都没什么问题。
简答题部分的难点出现在第三道题，考察了轴系部分，轴的分类，分类依据，各需要什么原则进行校核，为什么？这是第三道简答题，这就提醒大家要把轴系重点看一下了，因为这么多年的考研真题不可能一直全部老调重弹，会有一些比较容易忽略但又是大纲要求的考点出现在试卷上，今年的轴系简答题就是典型的例子。
传动结构受力分析是必考内容，齿轮、斜齿轮、锥齿轮、蜗轮蜗杆组合成一个传动结构进行受力方向的判定必考，这类题目很简单，分值很大，每年都一样，只要把前几年的同类题目逐个分析一遍受力就不会出现太大的问题。
带传动链传动部分一直以填空选择和简答为主，但是最近几年出现了带传动的受力分析和计算，今年带传动好像出现了大题，让画课本上的那个带传动的受力图，即松边紧边的受力情况，以示意图表示，同时记住那三个公式，今年给出了数据，让计算。
此外，带传动的弹性滑动和打滑引起的原因、失效形式、失效准则必须掌握。
链传动还没出过大题，但是一直是填空选择，有时出现了简答，基本上都是课本的基本知识。
对于计算题，今年重点在螺栓连接和轴承，尤其是螺栓连接部分，今年的题有难度，做这类题目，除了牢记课本上的公式，能正确的分析题目中螺栓受力形式尤为重要，看到这类题目首先要看清到底是什么螺栓，到底是连接螺栓还是铰制孔螺栓，这是做对这类题目的关键所在，做出正确的受力分析后剩下的就是套公式了。

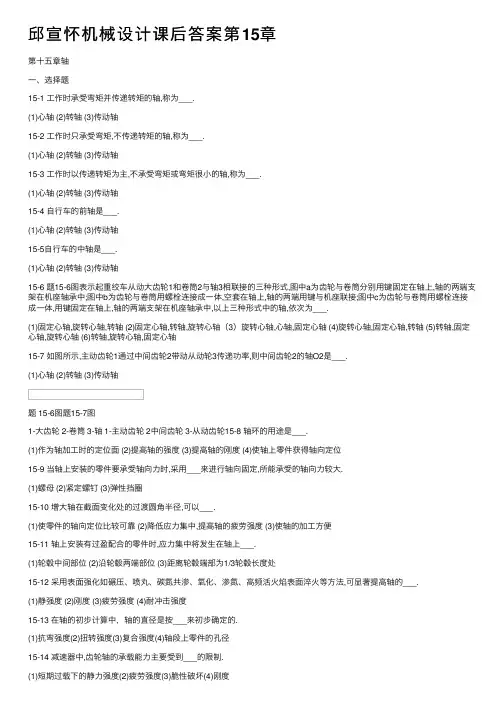

邱宣怀机械设计课后答案第15章第⼗五章轴⼀、选择题15-1 ⼯作时承受弯矩并传递转矩的轴,称为___.(1)⼼轴 (2)转轴 (3)传动轴15-2 ⼯作时只承受弯矩,不传递转矩的轴,称为___.(1)⼼轴 (2)转轴 (3)传动轴15-3 ⼯作时以传递转矩为主,不承受弯矩或弯矩很⼩的轴,称为___.(1)⼼轴 (2)转轴 (3)传动轴15-4 ⾃⾏车的前轴是___.(1)⼼轴 (2)转轴 (3)传动轴15-5⾃⾏车的中轴是___.(1)⼼轴 (2)转轴 (3)传动轴15-6 题15-6图表⽰起重绞车从动⼤齿轮1和卷筒2与轴3相联接的三种形式,图中a为齿轮与卷筒分别⽤键固定在轴上,轴的两端⽀架在机座轴承中;图中b为齿轮与卷筒⽤螺栓连接成⼀体,空套在轴上,轴的两端⽤键与机座联接;图中c为齿轮与卷筒⽤螺栓连接成⼀体,⽤键固定在轴上,轴的两端⽀架在机座轴承中,以上三种形式中的轴,依次为___.(1)固定⼼轴,旋转⼼轴,转轴 (2)固定⼼轴,转轴,旋转⼼轴（3）旋转⼼轴,⼼轴,固定⼼轴 (4)旋转⼼轴,固定⼼轴,转轴 (5)转轴,固定⼼轴,旋转⼼轴 (6)转轴,旋转⼼轴,固定⼼轴15-7 如图所⽰,主动齿轮1通过中间齿轮2带动从动轮3传递功率,则中间齿轮2的轴O2是___.(1)⼼轴 (2)转轴 (3)传动轴题 15-6图题15-7图1-⼤齿轮 2-卷筒 3-轴 1-主动齿轮 2中间齿轮 3-从动齿轮15-8 轴环的⽤途是___.(1)作为轴加⼯时的定位⾯ (2)提⾼轴的强度 (3)提⾼轴的刚度 (4)使轴上零件获得轴向定位15-9 当轴上安装的零件要承受轴向⼒时,采⽤___来进⾏轴向固定,所能承受的轴向⼒较⼤.(1)螺母 (2)紧定螺钉 (3)弹性挡圈15-10 增⼤轴在截⾯变化处的过渡圆⾓半径,可以___.(1)使零件的轴向定位⽐较可靠 (2)降低应⼒集中,提⾼轴的疲劳强度 (3)使轴的加⼯⽅便15-11 轴上安装有过盈配合的零件时,应⼒集中将发⽣在轴上___.(1)轮毂中间部位 (2)沿轮毂两端部位 (3)距离轮毂端部为1/3轮毂长度处15-12 采⽤表⾯强化如碾压、喷丸、碳氮共渗、氧化、渗氮、⾼频活⽕焰表⾯淬⽕等⽅法,可显著提⾼轴的___.(1)静强度 (2)刚度 (3)疲劳强度 (4)耐冲击强度15-13 在轴的初步计算中，轴的直径是按___来初步确定的.(1)抗弯强度(2)扭转强度(3)复合强度(4)轴段上零件的孔径15-14 减速器中,齿轮轴的承载能⼒主要受到___的限制.(1)短期过载下的静⼒强度(2)疲劳强度(3)脆性破坏(4)刚度15-15 转轴上载荷和⽀店位置都已经确定后，轴的直径可以根据___来进⾏计算或校核.(1)抗弯强度(2)扭转强度(3)扭转刚度(4)复合刚度15-16 已知轴的受载简图如图所⽰，则其弯矩图应是___.15-17 已知轴的受载简图如图所⽰，则其弯矩图应是___.15-18 已知轴的受载简图如图所⽰，则其弯矩图应是___.15-19 已知轴的受载简图如图所⽰，则其弯矩图应是___.题15-16图题15-17图题15-18图15-20 ⼀展开式两级齿轮减速器的传动简图如图所⽰,⾼速轴ab右端与电动机相连,则⾼速轴的转矩图是___.题15-19图题15-20图15-21 上题图中齿轮减速器的中间轴cd的转矩图是___.15-22 ⼀分流式两级齿轮减速器的传动简图如图所⽰, ⾼速轴ab右端与电动机相连,则⾼速轴的转矩图是___.15-23 上题图中齿轮减速器的中间轴cd的转矩图是___.15-24 如图所⽰,轴上安装⼀斜齿圆柱齿轮,分度圆直径d=400mm,齿轮的圆周⼒F t=2000N,轴向⼒F x=320N,径向⼒F r=800N,则轴在垂直平⾯(即图纸平⾯)内的弯矩图是___.15-25 某轴的合成弯矩和转矩图如图所⽰,设扭剪应⼒按对称循环变化,则最⼤当量弯矩M e是___N·m.(1)224 (2)337 (3)450 (4)559题15-21图题15-22图题15-23图题15-24图题15-25图⼆、分析与思考题15-26 轴的常⽤材料有那些?各适⽤于何种场合?如何选择?15-27 在同⼀⼯作条件下,若不改变轴的结构和尺⼨,仅将轴的材料由碳钢改为合⾦钢,为什么只提⾼了轴的强度⽽不能提⾼轴的刚度?15-28 轴的设计应考虑哪些⽅⾯的问题?其中哪些问题是必须考虑的?哪些问题有特殊要求时才考虑?15-29 轴结构设计主要内容有哪些?15-30 轴上零件的轴向固定⽅法有哪些种?各有什么特点?15-31 轴上零件的轴向固定⽅法有哪些种?各有什么特点?15-32 为什么转轴常设计成阶梯形结构?15-33 轴的强度设计⽅法有那⼏种?它们各适⽤于何种情况?≥,应如何选取c值,对计算所得结果应如15-34 利⽤公式d c何最后取值?M=,a的含义是什么?15-35 按当量弯矩计算轴的强度时,公式e如何取值?15-36 轴受载以后,如果产⽣过⼤的弯曲变形或扭转变形,对机器的正常⼯作有什么影响?试举例说明.15-37 如何提⾼轴的疲劳强度?如何提⾼轴的刚度?15-38 图⽰为轴上零件的两种布置⽅案,功率由齿轮A输⼊,齿轮1输出转矩T1,齿轮2输出转矩T2,且T1>T2,试⽐较两种布置⽅案中各段轴所受转矩的⼤⼩.题15-38图题15-39图15-39 图⽰带式运输机的两种传动⽅案,若⼯作情况相同,传递功率⼀样,试⽐较:(1)按⽅案a设计的单级减速器,如果改⽤⽅案b,减速器的哪根轴的强度要重新核验,为什么?(2)两种⽅案中,电动机轴受⼒是否相同?(⽅案a中V带传动⽐等于⽅案b中开式齿轮传动⽐).15-40 校核轴的强度时,如何判断轴的危险截⾯?怎样确定轴的许⽤应⼒?15-41 如需要对轴的疲劳强度的精确校核,应具备什么条件?15-42 何谓轴的共振?何谓轴的临界转速?15-43 什么叫刚性轴?什么叫挠性轴?设计⾼速运转的轴时,应如何考虑轴的⼯作转速范围?三、设计计算题15-44 有⼀离⼼⽔泵,由电动机经联轴器带动,传递功率P=3KW,转速n=960r/min,轴的材料为45钢调质,试按强度要求计算轴所需的最⼩直径?15-45 已知⼀传动轴直径d=32mm,转速n=900r/min,如果轴上的扭剪应⼒不允许超过70MPa,问该轴能传递多⼤功率?15-46 直径d=75mm的实⼼轴与外径d o=85mm的空⼼轴的扭转强度相同,设两轴的材料相同,试求该空⼼轴的内径d i和减轻重量的百分率?15-47 试确定⼀传动轴的直径.已知:轴的材料为Q255钢,传递功率P=15KW,转速n=80r/min.(1)按扭转强度计算;(2)按扭转刚度计算.(设其扭转变形在1000mm长度上不允许超过0.5°)15-48 试设计⼀单级直齿圆柱齿轮减速器的主动轴,轴的材料⽤45钢,调质处理.已知:轴单向转动,⼯作时有振动,传递转矩T1=1.75×105N·mm,齿轮模数m=4mm,齿数z=20,啮合⾓α=20°,齿宽b=80mm,轴输⼊端与联轴器相联,轴承间距为160mm.15-49 试设计⼀圆锥齿轮传动的⼩齿轮轴,并校核Ⅰ—Ⅰ截⾯(只受转矩)以及靠近齿轮的轴承的安全系数.已知:传递功率P=35KW,轴的转速n=940r/min,单向回转,传动⽐i=2,齿数z1=20,模数m=6mm,齿宽b=50mm,轴的材料为45钢,正⽕处理.题15-48图题15-49图15-50 设计如图所⽰的斜齿圆柱齿轮减速器的输⼊轴.已知该轴输⼊功率P=37.5KW,转速n=960r/min,⼩齿轮节圆直径d1=150mm,模数m n=4mm,齿宽b=150mm,螺旋⾓β=15°20′,法向压⼒⾓αn=20°,轴的材料为45钢正⽕.电动机轴径为65mm,初选组合代号303的圆锥滚⼦轴承.15-51 根据题15-50的计算结果,校核⼩齿轮处轴的挠度(⽤等效直径法和变形能法).15-52 ⼀渐开线直齿圆柱齿轮减速器的中间轴的尺⼨和布置如图所⽰,已知其传递的转矩T=400N·m,⼤⼩齿轮压⼒⾓均为α=20°的标准齿轮,轴的材料为45钢,调质处理,轴需双向运转,齿轮与轴均采⽤76Hk配合并采⽤圆头普通键联接.轴上圆⾓半径均为r=1.5mm,试验算此轴的疲劳强度.题15-50图题15-52图15-53 根据题15-52的计算结果,校核图15-52所⽰截⾯Ⅱ—Ⅱ处轴的挠度.许⽤挠度[y]=0.003Lmm,L为⽀店间的距离.15-54 设计如图所⽰的单级斜齿圆柱齿轮减速器的低速轴.已知:电动机额定功率P=4KW,转速n1=750r/min,n2=130r/min,⼤齿轮节圆直径d2′=300mm,齿宽b2=90mm,轮齿螺旋⾓β=12°,法⾯压⼒⾓αn=20°.⼯作机为输送带,载荷平稳.要求: (1)完成轴的全部结构设计;(2)根据弯扭合成理论验算轴的强度;(3)精确校核轴的危险截⾯的安全系数.15-55 ⼀传动轴直径为55mm,转矩由轮1输⼊,T1=11.52×105N·mm,分别由轮2和轮3输出,轮2输出转矩T2=6.91×105N·mm,轮3输出转矩T3=4.61×105N·mm.求轮2相对轮3的扭转⾓.15-56 如图所⽰,钢轴直径d=25mm,圆盘重W=150N,试计算轴的第⼀阶临界转速nε1.15-57 ⼀直径为50mm的钢轴上装有两个圆盘,布置如图所⽰.不计轴本⾝重量,试计算此轴的第⼀阶临界转速.若已知轴的⼯作转速n=960r/min,分析此轴属于刚性轴还是挠性轴?轴⼯作时的稳定性如何?题15-54图题15-55图题15-56图题15-57图四、结构设计题15-58 试分析题图15-58a、b、c、d中的结构错误,分别说明理由,并画出正确地结构图.15-59 指出图中轴的结构设计有哪些不合理,并画出改正后的轴结构图.题15-58图题15-59图15-60 齿轮轴上各零件的结构及位置如图所⽰,试设计该轴的外形并定出各段的直径.题15-60图15-61 图⽰滑轮的直径D=400mm,轴⽀点跨距L=160mm,起重量W=10000N.要求: (1)确定轴的直径,轴的材料⽤45钢,调质处理.(2)画出滑轮轴的结构图.题15-61图15-62 为了改进轴的结构,减少应⼒集中,提⾼轴的疲劳强度,在下列情况下应采取什么措施?并绘图说明.(1)设计轴肩时:①为了能使轴上零件得到可靠的定位,其轴肩的过渡圆半径r与相配零件的圆⾓半径R或倒⾓尺⼨C的结构形式.②当与轴相配的零件必须采⽤很⼩的圆⾓半径R时,可采⽤哪些结构形式.(2)如轴上有直⾓凹槽、键槽、花键等,应采⽤的结构措施.(3)如轴与轴上零件为过盈配合时,应采⽤的结构措施.。
第15章轴吴海涛§15-1 概述§15-2 轴的结构设计§15.3 轴的计算§15.4 设计实例一、轴的用途及分类轴的主要功用是支承回转零件及传递运动和动力。
按照承受载荷的不同，轴可分为：❆转轴─同时承受弯矩和扭矩的轴，如减速器的轴；❆心轴─只承受弯矩的轴，如火车车轮轴；❆传动轴─只承受扭矩的轴，如汽车的传动轴。
按照轴线形状的不同，轴可分为曲轴和直轴两大类。
直轴根据外形的不同，可分为光轴和阶梯轴。
轴一般是实心轴，有特殊要求时也可制成空心轴，如航空发动机的主轴。
除了刚性轴外，还有钢丝软轴，可以把回转运动灵活地传到不开敞地空间位置。
各种类型的轴二、轴设计的主要内容轴的设计包括结构设计和工作能力计算两方面的内容。
结构设计：根据轴上零件的安装、定位以及轴的制造工艺等方面的要求，合理地确定轴的结构形式和尺寸。
工作能力计算：对轴的强度、刚度和振动稳定性等方面的计算。
三、轴的材料轴的材料主要是碳钢和合金钢。
碳素结构钢因具有较好的综合力学性能，应用较多；合金钢具有较好的综合力学性能（如耐腐蚀、耐高温、抗低温等），但价格较贵，多用于有特殊要求的轴。
高强度铸铁和球墨铸铁可用于制造外形复杂的轴，且具有价廉、良好的吸振性和耐磨性，以及对应力集中的敏感性较低等优点，但是质较脆。
设计任务：确定轴的合理外形和全部结构尺寸。
设计要求：1. 轴应便于制造，轴上零件要易于装拆；2. 轴和轴上零件要有准确的工作位置；3. 各零件要牢固而可靠地相对固定；4. 改善应力状况，减小应力集中。
典型轴系结构一、拟定轴上零件的装配方案装配方案：确定轴上零件的装配方向、顺序、和相互关系。
在轴的结构设计中，必须考虑满足轴上零件装配顺序的要求，并尽量使得装配简便。
设计者在这一方面考虑得越周到，轴的装配工艺性越好。
注意装配顺序轴上零件的装配方案不同，则轴的结构形状也不相同。
设计时可拟定几种装配方案，进行分析与选择。
