公共广播系统的功放与线路选择王从科李娜（中国中建设计集团有限公司，北京市100037）Selection of Power Amplifier and Line of Public Adress SystemWANG CongkeLI Na （China Construction Engineering Design Group Co.，Ltd.，Beijing100037，China ）Abstract ：In the passive terminal system of public adress ，the relationship between the cross section ，distance ，attenuation of the line and the power of the loaded loudspeaker is calculated by the transmission linemodel ，andseveralmethodstosolvetheattenuation of the line are put forward.According to the total capacity of the load loudspeaker ，theappropriate constant voltage power amplifier is selected.Keywords ：publicaddresssystem ；poweramplifier ；transmission lineattenuation ；passiveloudspeaker ；voltage loss ；constant voltage power transmission ；maximumtransmissiondistance ；transmission voltage classes摘要：公共广播无源终端系统中，通过传输线路模型推算出线路的截面、距离、衰耗与负载扬声器功率的关系，提出解决线路衰耗的几种方法。

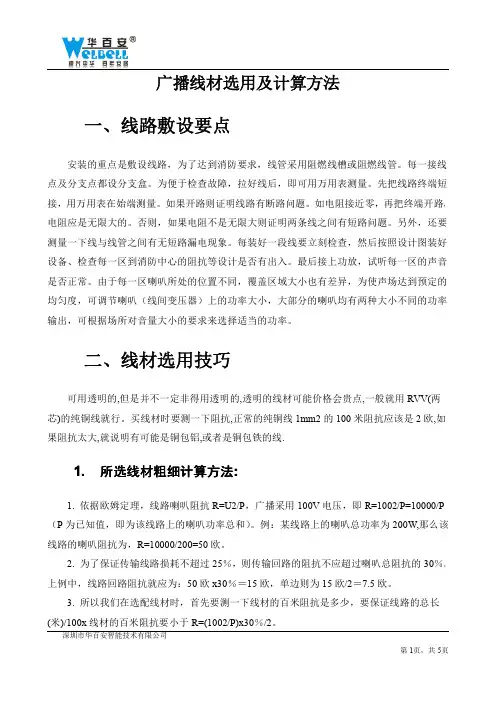

1.广播线材选用及计算方法线路敷设要点:可用透明的,但是并不一定非得用透明的,透明的线材可能价格会贵点,一般就用RVV(两芯)的纯铜线就行。

买线材时要测一下阻抗,正常的纯铜线1mm 2的100米阻抗应该是2欧,如果阻抗太大,就说明有可能是铜包铝,或者是铜包铁的线.所选线材粗细计算方法:安装的重点是敷设线路，为了达到消防要求，线管采用阻燃线槽或阻燃线管。

每一接线点及分支点都设分支盒。

为便于检查故障，拉好线后，即可用万用表测量。

先把线路终端短接，用万用表在始端测量。

如果开路则证明线路有断路线材选用技巧：3. 所以我们在选配线材时，首先要测一下线材的百米阻抗是多少，要保证线路的总长(米)/100x线材的百米阻抗要小于R=(1002/P)x30%/2。

1. 依据欧姆定理，线路喇叭阻抗R=U 2/P，广播采用100V电压，即R=1002/P=10000/P（P为已知值，即为该线路上的喇2. 为了保证传输线路损耗不超过25％，则传输回路的阻抗不应超过喇叭总阻抗的30％。

上例中，线路回路阻抗就应为：50欧x30％＝15欧，单边则为15欧/2＝7.5欧。

2.广播线材的敷设及线材的选用安装的重点是敷设线路，由于传输距离较远，为了保证信号在线路上不产生太大的衰减。

主干线采用2X2.5mm2多股平衡线，支线用2X1mm2多股平衡线。

为了达到消防要求，线管采用阻燃线槽或阻燃线管。

每一接线点及分支点都设分支盒。

为便于检查故障，拉好线后，即可用万用表测量。

先把线路终端短接，用万用表在始端测量。

如果开路则证明线路有断路问题。

如电阻接近零，再把终端开路，电阻应是无限大的。

否则，如果电阻不是无限大则证明两条线之间有短路问题。

另外，还要测量一下线与线管之间有无短路漏电现象。

每装好一段线要立刻检查，然后按照设计图装好设备、检查每一区到消防中心的阻抗等设计是否有出入。

最后接上功放，试听每一区的声音是否正常。

由于每一区喇叭所处的位置不同，覆盖区域大小也有差异，为使声场达到预定的均匀度，可调节喇叭（线间变压器）上0~70V或0~100V输入的每个档位。

前言：一套完整的公共广播系统设计方案,大家可以参考一下;正文：一、公共广播设计思想先进性和可扩展性：现代信息技术的发展,新产品、新技术层出不穷;因此本系统在投资费用许可的情况下应充分利用现代最新技术,以使系统在尽可能长的时间内与社会发展相适应;但由于现代科学技术的飞速发展,故必须充分考虑今后的发展需要,设计方案必须具备前瞻性和可扩展性;这种可扩展性不仅充分保护了甲方的投资,而且具有较高的综合性能价格比;本设计对此均作了充分考虑,预埋了必要的管线,预留了各种接口,极便于系统的扩展和升级;科学性和规范性：公共广播系统与一般广播系统不同,是一个先进复杂的综合性系统工程,必需从系统设计开始,包括施工、安装、调试直到最后验收的全过程,都严格按照国家有关的标准和规范,做好系统的标准化设计和科学的管理工作;最后提交正规的测试验收报告及全套施工图纸和技术资料供甲方存档;特别作为政府拨款项目,必须确保整个工程经得起各方面的和较长时间的严格考验;安全性和可靠性：公共广播系统的建设,直接影响着用户的使用效果、外部形象及投资回报,因此系统设计必须安全、可靠,本方案已充分考虑采用成熟的技术和产品,在设备选型和系统的设计中尽量减少故障的发生;并从线路敷设、设备安装、系统调试以及对甲方人员的技术培训等方面,都必满足可靠性的要求;特别重要的一点是本方案选用的所有主要关键设备,均取得该设备的生产厂家或代理商的授权证书,并承诺在工程设备的提供、技术支援及售后服务等方面给予全力支持;容后付上授权证书这一点是国际国内工程招标项目重点考核的关键条件之一;二、公共广播设计原则及依据2.1设计原则从投资合理、外观美观、设计规范的思想出发,日常广播和紧急广播二个系统的设计,在功能上互相独立,在设备及器材上有机结合;根据规范要求,紧急广播的控制具有最高优先权,并采用智能的联动和自动火灾报警广播方案;设有音量调节器的扬声器,平时在接收日常广播时可以调节音量或关闭,紧急广播时扬声器不受音量调节器控制,都将处于紧急广播状态;2.2设计依据本设计主要依据以下标准进行：1. 智能建筑设计标准GB /T 50314-20152. 火灾报警与消防联动控制JGJ/T16-92-24.13. 火灾自动报警系统设计规范GB50116-20084. 火灾自动报警系统施工及验收规范GBJ50166-20075. GB50116-2008火灾自动报警系统设计规范摘录6. 民用建筑电气设计规范JGJ/T16-20087. 调音台基本特性测量方法 GB90038. 工业企业通信接地设计规范 GBJ－79-859. 工业企业通信设计规范 GBJ42-8110.建筑与建筑群综合布线系统工程设计规范GB/T 50311-200711.公共广播系统工程技术规范GB-50526-201012.建筑电气工程施工质量验收规范GB 50303—200213.民用建筑设计通则GB50352-2005客户技术要求和相关建筑平面图客户提供,根据此规格书及最新版的有关标准对系统进行设计、施工和检验三、公共广播设计要求我们在设计公共广播工程项目的时候,严格遵循招标文件中对公共/消防广播工程项目各个场地的具体技术要求,同时参照国家有关声学标准,按照场地的实际情况和使用功能要求,进行公共/消防广播系统的设计和设备配置,使系统的设计技术标准规范、设备标准规范、工程标准规范完全符合国家有关条例及规范;设计是根据甲方的要求,综合吸取当前国内消防系统的先进技术,设计成一套设备先进、格调高雅、音质优美、功能齐全的现代化背景/紧急广播系统;所配置的主要设备均选用名牌产品以确保高超的性能指标,而辅助设备则选用进口或国产可靠品牌以适当降低造价;运用我们从事公共广播的设计和施工多年的理论和实践经验,精心搭配组合,确保性能优异,质量可靠;设计原则如下：3.1 传输方式：系统采用有线定压传输方式,传输电压70V或100V;3.2 对线路衰耗要求：在公共广播系统中,从功放设备的输出至线路上最远的用户扬声器间的线路衰耗应符合以下要求：采用定压输出的馈电线路,输出电压采用70V或100V;功率放大器的容量计算方法：业务性广播系统和业务性广播系统的计算方法：P=K1×K2×ΣPo式中：P--功率放大器输出总电功率W；Po--Ki×Pi,每分路同时广播时最大电功率W；Pi--第i分路的用户设备额定容量；Ki--第i分路的同时需要系数；服务性广播时,客房节目每套Ki取0.2-0.4;背景音乐节目Ki 取0.7-0.8K1--线路衰耗补偿系数线路衰耗1dB时取1.26；线路衰耗2dB时取1.58；K2--老化系数,一般取1.2-1.4；功率放大器容量按该系统扬声器总数的1.2倍确定;,即平均声压级衰减-2dB,导线采用多股铜蕊线3.3 扬声器的设置能适应不同环境的需求,且音量和音质都比较讲究;广播扬声器原则上以均匀、分散的原则配置于广播服务区;其分散的程度应保证服务区内的信噪比不小于15dB;3.4 广播系统的供电要求小容量的广播站可由插座直接供电；容量在500W以上时,设置广播控制室,其供电可由就近的电源控制器专线供电;交流电压偏移值一般不宜大于+10%,当电压偏移不能满足设备的限制要求时,应设备的附近装自动稳压装置;广播用交流电源容量一般为终期广播设备的交流电耗容量1.5-2倍;传输线缆的选择广播线路宜采用铜芯塑料绞合线;各种节目信号线应采用屏蔽线;3.5 线路及管道敷设要求随建筑施工同步敷设管道时,有条件的应将管道敷设在建筑体内,并要求按建筑敷设规范选用管道的材料和敷设方式,对不便敷设在建筑体内的管道,宜采用镀锌钢管、PVC管,封闭金属线槽或封闭PVC线槽各管线之间应该有20公分以上的间隔;对大型系统的主干线,应采用封闭金属桥架敷设,强电和弱电桥架应严格分开不得与照明、电力线同线槽敷设,分别走各自的弱电井;3.6 防雷接地要求：雷电及电气干扰,对公共广播的恶性影响很大,会造成交流噪声和设备芯片老化甚至烧焦,因此,严格的系统防雷接地,除了保护设备之外,还起到净化音质的作用;接地装置可以集中接至建筑体的防雷保护系统;机房强电要有严格的接地措施,并配有漏电保护开关供电源时序器或电源管理器接线,其接地电阻不大于4欧姆;室内广播设备、机柜设专用地线接至接地装置,其接地电阻不大于4欧姆;3.7 公共/消防广播设计指标1 控制中心报警系统应设火灾应急广播,集中报警系统宜设置火灾应急广播;2 火灾应急广播扬声器的设置,应符合下列要求：A、民用建筑内扬声器应设置在走道和大厅等公共场;每个扬声器的额定功率不应小于3W,其数量应能保证从一个防火区内的任何部位到最近一个扬声器的距离不大于25m;走道内最后一个扬声器至走道末端的距离不应大于12.5m;B、在环境噪声大于60的场所设置的扬声器,在其播放范围内最远点播放声压级应高于背景噪声的15;3火灾应急广播与公共广播合用时,应符合下列要求：A、火灾时应能在消防控制室将火灾疏散层的扬声器和公共广播扩音机强制转入火灾应急广播状态;B、消防控制室应能监控用于火灾应急广播时的扩音机的工作状态,并应具有遥控开启扩音机和采用传声器播音的功能;C、应设置火灾应急广播备用扩音机,其容量不应小于火灾时需同时广播的范围内火灾应急广播扬声器最大容量总和的1.5倍;四、广播工程系统设计方案4.1 工程概况及用户需求4.1.1工程概况大厦有地下2层、地面上1-18层;大厦广播系统就是通过安装在各层公共区的扬声器,播放各种背景音乐,为人们创造一个温馨、舒适的商业活动及居住环境;本系统可有效缓解由于工作、生活节奏的加快给人们带来的各种精神压力,有利于改善工作环境,提高工作效率;4.1.2用户需求说明设计大厦广播系统进行控制和广播设计中,要考虑到公共广播和紧急广播及呼叫广播三个部分;公共广播和紧急广播在设计上是独立两系统,但在使用上要实现有机结合,最大限度的减少工程造价,又能充分体现系统的先进功能；系统设计要求以实用性、先进性、经济性、稳定性、可扩展性为设计原则,结合大厦对系统的使用需求,通过科学合理的设计,满足大厦背景音乐的需求；背景音系统要求具备有以下几大使用功能：除此外广播系统要求达到如下功能：1、广播系统要求具有定时播放、广播寻呼、分区广播等功能;2、广播系统要求具有配置有远程话筒,能实现远程寻呼功能;3、广播系统要求具有自动运行程序,能够实现每天自动运行功能;4、广播系统要求具有电源控制功能,在休息时段系统自动断电休眠;5、广播系统要求具有接驳消防系统接口,同时可实现消防联动功能;5.1 工程系统分析综合大厦规划设计的具体情况,设备控制中心设置在设备弱电楼层,我们设计了一套从音频信号集中控制传输,可靠实用的背景音乐、公共紧急广播系统;即设计背景音乐广播与消防紧急广播相兼容;所有的背景音乐扬声器在火灾时均能强切至消防紧急广播状态;当进行正常背景音乐广播时,一旦发生火灾报警,自动触发语音系统,广播强切至紧急广播状态,以最高优先权向大厦内实现分区紧急事故广播,并可进行人工广播来处理事故,避免了慌忙中造成的误操作的可能性;所以在大厦的广播设计中,要考虑到公共广播和紧急广播两个部分;,5.2.1系统配置分析于该大厦建筑面积较大,单位和楼层较多;为方便广播,所以广播系统要分成若干个区,以便在不同情况下可以进行分区广播或分区寻呼;根据大厦对公共广播的要求,我们以功能需要为标准划分背景音乐广播区；公共广播设计按照防火分区和使用功能进行广播区域划分,共总划分21个分区;紧急广播设计与背景音乐系统共用前端扬声器,紧急广播设计要求在发生紧急情况时进行N±1或临层报警,也可设置为全部区域同时进入紧急报警,1、在正常情况下播放背景音乐时,以较轻的声音播送,为员工提供舒适的环境；而语音广播系统则要求以大音量广播,能使被通知的区域都清晰听到广播内容;2、播放背景音乐,既要可以全部区域放送,也要想在区内实现部分区域独立播音,通过广播设备的分区模式可以较容易地实现;当整个大厦全部区域正在播放背景音乐,突发紧急情况时,需要把紧急消息通知到区内指定局部区域,而不希望其它区域人员受紧急广播的干扰,照样继续背景音乐的播放;在系统设计上必须加以体现,实现在同一时间不同分区按需要分别实行背景音乐广播和紧急广播两种不同播音内容的功能;3、当发生火灾报警时,要求紧急广播,而此时若来不及通过人工呼叫通知对应火灾区域的楼层,广播系统必须能够立即自动反应,不但能把系统中预置的有关紧急广播的录音播放到相应楼层,而且以最大音量放送;4、一旦发生火灾报警,实行紧急广播,要求发生火灾的相应楼层或区域例如为第N层人员先行紧急撤离,并要求相邻楼层N+1层,N-1层或区域人员也得到消息,迅速撤离,而暂不安排其它楼层人员撤离,以免产生楼道堵塞等事故;5.2.2系统功能综合大厦的公共广播系统功能的要求,我们本着整个系统的先进性、稳定实用性、经济性、前瞻性,选用了具有强大扩展功能的智能广播系统高集成智能多模块广播系统;高集成智能多模块广播系统采用了高集成智能多模块公共广播系统采用模块集成组合,通过模块化、高集成化的集成,解决了传统公共广播的多设备、多跳线等弱点；通过其高集成模块,解决了公共广播的定时播放、远程呼叫、软件控制、功率分区、信号分区、多节目播放、消防联动等使用功能；广播主机采用矩阵模块式结构,配置多种功能模块,可灵活组合和升级扩展;广播主机配置软件驱动程序,通过软件编程设置全区、分区、分组广播,定时广播、广播模式切换、音源信号分配、广播音量控制、音量开关强切,优先级设置以及设备自动检测等;通过电脑软件可实现自动、定时、定区播放,实现不同音源,不同区域同时播放;系统至少要求能接8个广播呼叫话筒,呼叫站可按事先设定的优先级别和呼叫范围进行广播,同时具有远程操控功能；系统消防广播具有最高级别的优先权,消防控制室应能监控所有用于应急广播的功率放大器的工作状态;消防控制室能控制广播系统包括扩声系统,强制进行应急广播,应急广播能自动和人工播放,自动播放时能用汉语和英语报出火灾地点,疏散指引等信息;系统工作原理：1、系统背景音乐播放原理：通过计算机公共广播控制软件通过网络发送控制命令,主控模块控制音源模块播放音频,同时,音频模块通过模块矩阵分配到播放区域功放进行播放,可以通过软件进行控制播放节目选择,播放音量控制,播放时间控制,同时可以控制定时、定曲、定区域播放；2、系统消防广播原理：由于消防报警与背景音乐共用一套功放与喇叭,所以只要消防提供控制短路信号就可以,不需要另加消防功率放大器,消防中心各个区域的短路信号输入到消防报警采集模块的接收端子,当有短路触发时消防报警模块就会给一个指令到主控模块,主控模块自动按预先设置的消防模式,强行切换音频信号的对应通道,同时报警信号发生器会接入报警分区自动播放报警语音,同时强切电源控制模块会输出DV24V强切电源到强切音量控制器,将音量控制器强行打开并调节到最大音量输出；3、系统业务寻呼广播原理：紧急寻呼：按压面板的紧急按钮3秒,进入紧急寻呼状态,主机面板寻呼话筒信号经过控制主机内置的信号音频分区矩阵通道,到各个分区的功率放大器,由各区扬声器输出广播语音；远程寻呼：远程寻呼控制寻呼站通过控制网线与主控模块连接,距离可达1KM,直接在远程寻呼站选择切换各个分区进行寻呼；系统具有以下功能特点1、分区：系统具有最多200个功率分区,64个信号分区2、音源：系统具有强大的扩展能力,可扩展MP3模块、收音机模块,共可扩展4块,3、消防联动：系统就消防信号发生器模块、消防接口模块、强切电源模块；系统最多可区域240个回路进行消防广播；4、广播寻呼：系统内置寻呼话筒接口,具有接驳远程寻呼话筒功能,最多可接驳8台远程寻呼站；5、定时播放；系统具有强大的编程能力,通过编程,可实现7天24小时循环自动程序运行；实现了音频信号自动切换,MP3自动播放、外控CD播放器自动播放、自动管理设备电源、自动切换消防信号等功能；6、软件操作；系统可以通过软件界面进行远程网络进行实时在线控制、编写程序和下载等功能；7、紧急寻呼；主机具有紧急寻呼功能；出现紧急情况时,通过启动紧急寻呼按键,紧急进行广播寻呼；5.2 工程系统设备清单5.3 工程系统图5.4 工程系统功能说明大厦的公共广播主要作用是信息发布及休息时间的背景音乐播放,通过在公共区域播放背景音乐,降低环境噪音,给人们提供一个休息舒适的环境,通过广播系统也用于大厦的信息传播和语音广播,如日常可以利用广播传播信息、休闲背景音乐等,背景音乐播放可以进行分区、分楼层、分时间段进行,通过在系统主机软件进行预先编制,下载到主机进行自动运行,可以实现系统自动运行,无人值守的播放,自动选择曲目播放,自动控制播放时间,自动选定播放区域等人性化功能,方便、简单、快捷的操作,大大提高工作效率,另外系统配置有远程寻站,工作人员利用呼叫站可以进行语音广播,如进行找人、信息传播,同时呼叫站可进行远程控制,如控制机房设备工作,控制音乐播放和停止等,解决远程控制需求；背景音乐广播系统在大厦的办公室等区域安装音量控制器,满足相关区域进行本区域音量调整,同时音量控制器具有紧急强切优先功能,通过机房强切电源,可在紧急情况下强制性打开；大楼广播系统还具有自动火灾消防报警广播;系统与消防联动起来在紧急情况下可自动开启整个系统的电源,实现自动报警,系统设置紧急广播播放功能,结合消防分区和功能分区进行广播区域划分、控制以及和音源设置,紧急广播控制应具有与楼层相对应的火灾报警联动控制端口,与火灾报警设备的区域报警输出联动,一旦发生火灾,即可受控于消防联动信号,不论系统处于任何状态,无论区域内终端处于任何状态可调节音量、开启或关断火灾时,不仅本区能强制切入消防紧急广播信号,根据预选设定都可马上进入全区报警或N+1～N+4邻层报警,相邻区域或上下两层自动识别并切入消防紧急广播信号;自动放送预先录制的紧急疏散广播,或通过话筒广播现场疏散指令,保障大厦内人员及财产安全;系统功能特点：分区：系统具有最多200个功率分区,64个信号分区音源：系统具有强大的扩展能力,可扩展MP3模块、收音机模块,共可扩展4块, 消防联动：系统就消防信号发生器模块、消防接口模块、强切电源模块；系统最多可区域240个回路进行消防广播；广播寻呼：系统内置寻呼话筒接口,具有接驳远程寻呼话筒功能,最多可接驳8台远程寻呼站；定时播放；系统具有强大的编程能力,通过编程,可实现7天24小时循环自动程序运行；实现了音频信号自动切换,MP3自动播放、外控CD播放器自动播放、自动管理设备电源、自动切换消防信号等功能；软件操作；系统可以通过软件界面进行远程网络进行实时在线控制、编写程序和下载等功能；紧急寻呼；主机具有紧急寻呼功能；出现紧急情况时,通过启动紧急寻呼按键,紧急进行广播寻呼；。

广播系统工程服务中的功放选型与配置技术研究1. 引言广播系统工程服务的成功与否，往往依赖于适当的功放选型和配置技术。

功放（Power Amplifier，简称PA）在广播系统中起着至关重要的作用，它将来自预处理器的信号放大并驱动扬声器，确保信号能够在广播范围内完整、清晰地传递。

本文将探讨广播系统工程服务中的功放选型和配置技术，讨论如何根据需求选择合适的功放，并进行正确的配置，以提升广播系统的性能和可靠性。

2. 功放选型2.1 功放分类根据功放的输出功率和工作方式，可以将功放分为多种类型，包括A类、B类、AB类、D类及H类。

在选择合适的功放时，需要综合考虑功放的输出功率、效率、失真度、成本以及特定应用场景的要求。

2.2 功放选型考虑因素2.2.1 输出功率需求广播系统的输出功率需求直接影响功放的选型。

根据广播范围和扬声器灵敏度等因素，确定需要的输出功率范围，从而选择合适的功放型号。

2.2.2 功放效率功放的效率通常以电源能量和输出功率的比值来衡量。

较高的功放效率意味着更少的能量浪费和较低的发热，提高系统的可靠性和稳定性。

因此，在功放选型时需考虑功放的效率特性，尽可能选择高效的功放。

2.2.3 失真度失真度是衡量功放性能的重要指标之一。

尽管所有功放都会存在一定程度的失真，但合适的功放应具有较低的失真度，以提供更准确和清晰的音频输出。

2.2.4 成本功放的成本也是选型考虑的一个重要因素。

在选择功放型号时，应综合考虑其价格、性能和可靠性等因素，并在可行的范围内选择性价比较高的功放产品。

3. 功放配置技术3.1 单通道 vs. 多通道根据广播系统的需求，功放可以配置为单通道或多通道。

单通道功放适用于规模较小的广播系统，处理一路音频输入。

而多通道功放可以同时处理多路音频输入，适用于更复杂的广播系统，例如需要同时播放多个音源的场景。

3.2 广播系统设计与功放配置的协调在设计广播系统时，需与功放供应商密切合作，确保所选功放的配置能够满足系统的需求。

公共广播系统的功放与线路选择摘要：公共广播系统已经广泛应用在医院、商业综合体、学校等公共建筑项目中，根据公共广播系统技术情况和应急广播信源的特点开发应急广播协议适配器，改造现有公共广播系统。

公共广播无源终端系统中，通过传输线路模型推算出线路的截面、距离、衰耗与负载扬声器功率的关系，提出解决线路衰耗的几种方法。

根据负载扬声器总容量选择合适的定压式功率放大器。

本文分析其构成原理，探索其技术维护工作，旨在借助技术维护措施，提升公共广播应用性能，最大化发挥其广播功能，为人们提供优质的广播信息服务。

关键词：公共广播系统；功放；线路选择引言公共广播的信息传播，依赖于地波完成，仅有较少部分信息借助电离层反射作用完成信息传播。

公共广播在信息传播期间具有多重应用优势，具体表现为传播距离远程、绕射能力优异、不在视距干扰范围内。

在公共广播传播范围内，均能够完成音质清晰的广播音频传播。

与此同时，在科学技术的作用下，用于完成公共广播传输的设备通常采取数字化、固态化形式，以此降低设备故障，提升广播音质。

1公共广播发射机特征概述根据当前对公共广播发射机的应用经验与管理经验分析，公共广播发射机的特征主要体现在其性质与功能方面。

从性质方面分析，作为一种机械设备，其标准化程度明显，突出了模块设计特点与简易操作特点。

从功能方面分析，电源的安全保障程度较高、独立性强，可以通过高效率的固态功放与低能耗的热损耗，以及其简化的冷却系统，为维护管理工作提供便利。

尤其是目前的公共广播发射机中设置有监控系统，能够凭借智能化功能简化操作，同时与网络实现同步，尽而达到降低电磁污染、节约频率资源的目标。

2公共广播发射机常见故障与维护管理2.1常见故障由于公共广播发射机的设计采用模块化方案，因此在使用中发生的常见故障多集中于模块方面，具体体现在功放模块、控制器、输出功率起伏大三方面。

以功放模块为例，在末级功放管方面，通常采用BLF278型功放管，其栅极对地电压约在2.6V到3.2V之间，漏极工作电压为48V，两端电压在15mV到40mV之间；静态工作电流约为150mA到400mA之间；取样电阻等于0.1Ω。

公共广播系统如何选线在广播系统工程施工过程中，人们往往将注意力集中在相关的器材配套上面，而忽略了对广播传输电缆的选择。

其实，对于一个广播系统工程来说，要获得令人满意的音响效果，除了应配备高质量的广播器材（功率放大器、扬声器等）以外，广播传输电缆的好坏在一定程度上也影响着声音的质量。

目前，在广播系统工程施工过程中，人们往往沿用家庭音响系统使用的“音箱线”的模式，来选用广播系统传输电缆。

其实，这里面存在着一定的误区。

家庭音响系统使用的“音箱线”为区别正负极性而将透明塑料包裹着铜线染成金、银二种颜色，在市场上学习香港的叫法，俗称“金银线”。

“金银线”的规格则是根据内部包裹的铜丝数量来定的，分类成为多少多少“仔”，不甚规范。

“音箱线”主要应用于家庭音响系统，一般情况下使用长度仅为3-5米，因此在选配时应尽量选择“粗”一点，“材质”好一点的“音箱线”，以提高信号传输速率和降低传输损耗。

如果将“音箱线”用于公共广播系统，由于敷设线路较长，工程造价决定了不可能选用高级“音箱线”，只能使用低档次的“音箱线”。

而这一类的“音箱线”，品质相对较差，大多由一些小型工厂（作坊）使用相对落后的生产工艺制造，使用者无法参照国家标准予以评定、验收。

低档次的“音箱线”一般均为平行线，即透明塑料包裹着两股铜线平行布置。

电磁学原理告诉我们，任何二根平行线之间存在着线间寄生电容，而线间寄生电容的存在将会造成传输信号中高频成分旁路，线路越长，线间寄生电容的影响越大。

因此，远距离传输广播信号，不适宜选用平行线，否则容易造成高音不清晰、发闷等现象的发生。

科学家发现双绞线方式可以有效地克服线间寄生电容的影响，因而双绞线方式在电脑网络用线、高级音响线材中得以广泛采用。

随着双绞线方式电缆制造工艺的普及，越来越多的传输电缆采用了双绞线方式。

所以，公共广播系统远距离传输广播信号也应选用双绞方式广播电缆线。

在双绞广播电缆线外层再包裹一层塑料外套，对内部双绞线能够起到更进一步的保护作用，可以避免在施工工程中线槽、桥架割伤、短路内部芯线，这就是双绞护套广播电缆线。

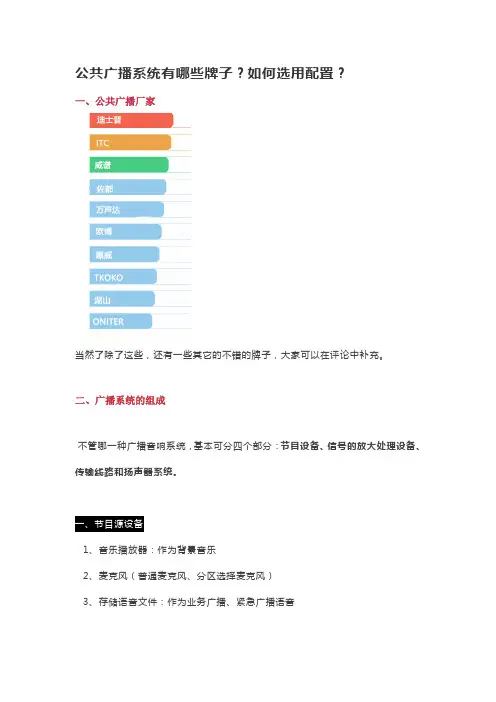

公共广播系统有哪些牌子？如何选用配置？一、公共广播厂家当然了除了这些，还有一些其它的不错的牌子，大家可以在评论中补充。

二、广播系统的组成不管哪一种广播音响系统，基本可分四个部分：节目设备、信号的放大处理设备、传输线路和扬声器系统。

一、节目源设备1、音乐播放器：作为背景音乐2、麦克风（普通麦克风、分区选择麦克风）3、存储语音文件：作为业务广播、紧急广播语音二、信号处理放大设备1、音频信号处理器：音频信号补偿、衰减、均衡等处理2、前置放大器：音频预放大3、功率放大器：音频信号放大，驱动喇叭，定压输出三、传输线路1、音频线缆：传输音频信号，定压喇叭信号RVV2*0.5, RVS2*0.5,0.75,1.02、光缆：单模，多模，传输数字信号，需配光端机3、双绞线：传输音频信号、控制信号，如电话线4、网线：5类/超5类，8芯，传输数字信号5、无线电波：调频，发射天线6、同轴电缆：音频信号与电视信号共缆传输四、扬声器1、天花吸顶喇叭：室内，天花嵌入式，定压/定阻2、壁挂喇叭：挂墙式，定压/定阻3、音柱：挂立式安装，室内/室外4、号角：高灵敏度，室内/室外5、仿真喇叭：场合：公园，园林，小区，造型：石头，蘑菇，树桩三、广播系统的音频技术指标日常生活中，普通办公室的环境噪声的声压级大约50～60dB，普通对话声的声压级大约65～70dB，纺织厂织布车间噪声的声压级大约110～120dB，小口径炮产生噪声的声压级大约130～140dB，大型喷气飞机噪声的声压级大约150～160dB。

声压级是反映声音的大小、强弱的最基本参量。

1、信噪比一般来讲是指放大器的输出信号的电压与同时输出的噪声电压的比，常常用分贝数表示，设备的信噪比越高表明它产生的杂音越少。

一般来说，信噪比越大，说明混在信号里的噪声越小，声音回放的音质量越高，否则相反。

信噪比一般不应该低于63dB，高保真音箱的信噪比应达到110dB以上。

2、输入灵敏度达到额定功率输出时所要求的最小信号输入电压大小，灵敏度越高，所需的信号值越小!反之则大!一般的纯功放的输入灵敏度电压为0.775v(0dB)到1.5v(+6dB)之间。
