2020-2021中考物理压轴题专题复习—杠杆平衡及答案

  • 格式：doc
  • 大小：510.00 KB
  • 文档页数：17

一、初中物理杠杆平衡条件的应用问题1．如图，轻质杠杆可绕O 点转动（不计摩擦）．A 处挂着一重为80N 、底面积为500cm 2的物体G ．在B 点施加一个垂直于杆的动力F 使杠杆水平平衡，且物体G 对地面的压强为1000Pa ，OB =3OA ．则B 点的拉力F 的大小为A ．50NB ．30NC ．10ND ．90N【答案】C【解析】【分析】【详解】 地面对物体G 的支持力21000Pa 0.05m 50N F F ps ===⨯=压支物体G 对杠杆的拉力A 80N 50N 30N F G F =-=-=支已知OB =3OA ，由杠杆平衡的条件A F F OB OA ⨯=⨯可得： A 1=30N =10N 3F OA F OB ⨯=⨯． 故选C ．2．如图所示，在一个轻质杠杆的中点挂一重物，在杆的另一端施加一个动力F ，使杠杆保持平衡，然后向右缓慢转动F 至水平方向，这一过程中（ ）A ．F 先变小后变大B ．F 逐渐变大C ．动力臂逐渐变小D ．动力臂逐渐变大【答案】A【解析】【分析】杠杆平衡条件及应用。

【详解】杠杆在图中所示位置平衡，阻力（重物对杠杆的拉力）及阻力臂大小不变；动力F 由图中所示位置转动至水平方向的过程中，当动力F 的方向与杠杆垂直时，动力F 的力臂最长，因此动力F 的力臂先增大后减小，由杠杆平衡条件F 1l 1=F 2l 2可知，动力Ｆ先变小后变大。

故选A 。

【点睛】中等题.失分的原因是：①不知道动力F 方向变化的过程中阻力和阻力臂的大小不变；②不会画动力F 在不同位置时的动力臂；③不会利用杠杆平衡条件通过动力臂的变化分析出动力的变化；④不知道当动力F 与杠杆垂直时，动力臂最大，动力F 最小。

3．如图所示为等刻度轻质杠杆，A 处挂4牛的物体，若使杠杆在水平位置平衡，则在B 处施加的力（ ）A ．可能为0.5牛B ．一定为2牛C ．一定为3牛D ．可能是4牛【答案】D【解析】【分析】【详解】 设杠杆每小格的长度为L ，若在B 点用垂直OB 竖直向下的力使杠杆在水平位置平衡，此时所用的力最小，根据杠杆平衡条件1122Fl F l =可得min 42F L G L ⋅=⋅则有min 24N 22N 44G L F L ⋅⨯=== 若在B 点斜拉使杠杆在水平位置平衡，由杠杆平衡条件1122Fl F l =可知 2211F l F l =则此时杠杆左边的阻力与阻力臂的乘积不变，动力臂减小，故动力将增大，故若使杠杆在水平位置平衡，在B 点施加的力2NF故选D。

4．如图所示，一根均匀木尺放在水平桌面上，它的一端伸出桌面的外面，伸到桌面外面的部分长度是木尺长的14，在木尺末端的B点加一个作用力F，当力F=3N时，木尺的另一端A开始向上翘起，那么木尺受到的重力为（）A．3N B．9N C．1N D．2N 【答案】A【解析】【分析】【详解】设直尺长为l，如图所示：从图示可以看出：杠杆的支点为O，动力F=3N动力臂OB=1 4 l阻力为直尺的重力G，阻力臂CO=12l-14l=14l由杠杆平衡的条件得F×OB=G×OC3N×14l= G×14l G=3N故选A。

5．如图所示，在探究“杠杆平衡条件”的实验中，杠杆在力F作用下在水平位置平衡，现保持杠杆始终在水平位置平衡，将弹簧测力计绕B点从a转动到b的过程中，拉力F与其力臂的乘积变化情况是（）A．一直变小B．一直变大C．一直不变D．先变小后变大【答案】C【解析】【分析】【详解】将测力计绕B点从a位置转动到b位置过程中，钩码的重力不变，其力臂OA不变，即阻力与阻力臂的乘积不变；由于杠杆始终保持水平平衡，所以根据杠杆的平衡条件可知，拉力F与其力臂的乘积也是不变的。

故选C。

6．有一平衡的不等臂杠杆，下面哪种情况下杠杆仍能平衡：（）A．使动力、阻力的大小减少相同的数值B．使动力、阻力的大小增加相同的数值C．使动力臂、阻力臂增加相同的长度D．使动力、阻力的大小增加相同的倍数【答案】D【解析】【详解】不等臂杠杆平衡时，满足F1l1=F2l2，l1≠l2，F1≠F2。

A．使动力、阻力的大小减少相同的数值F时，由Fl1≠Fl2可知，(F1−F)l1≠(F2−F)l2，故A不符合；B．使动力、阻力的大小增加相同的数值F时，由Fl1≠Fl2可知，(F1+F)l1≠(F2+F)l2，故B不符合；C．使动力臂、阻力臂增加相同的长度L时，由F1L≠F2L可知，F1(L+l1)≠F2(L+l2)，故C不符合；D．使动力、阻力的大小增加相同的倍数时，由F1l1=F2l2可知，nF1×l1=nF2×l2，故D正确。

故选D。

7．如图所示，用轻质材料制成的吊桥搭在河对岸．一个人从桥的左端匀速走到桥的右端，桥面始终是水平的，不计吊桥和绳的重力，人从吊桥左端出发时开始计时．则人在吊桥上行走过程中，吊桥右端所受地面支持力F与人行走时间t的关系图像是( )A．B．C．D．【答案】B【解析】【详解】吊桥相当于一个杠杆，以吊桥的左端为支点，人从吊桥左端出发，匀速走到桥的右端，杠杆受到人的压力（阻力）等于人的重力，动力臂为OA=L，杠杆受到物体的压力（阻力）F′=G，阻力臂为OB =vt，因为杠杆平衡，所以满足F×OA=F′×OB=G×vt，即：F×L=G×vt，GvtFL由此可知，当t=0时，F=0．当t增大时，F变大，F与人行走时间t是正比例关系，故图象B正确，符合题意为答案．8．如图所示，杠杆在水平位置平衡．下列操作仍能让杠杆在水平位置保持平衡的是（）A．两侧钩码同时向外移一格B．两侧钩码同时向内移一格C．在两侧钩码下方，同时加挂一个相同的钩码D．左侧增加一个钩码，右侧钩码向外移一格【答案】D【解析】【分析】【详解】设一个钩码的重力为G，横梁上一个格的长度为l，原来杠杆处于平衡状态，则有⨯=⨯G l G l2332A．两侧钩码同时向外移一格,左边为⨯=G l Gl248右边为⨯=G l Gl339Gl Gl<89杠杆右端下沉，故A项不符合题意；B．两侧钩码同时向内移一格，左边为⨯=224G l Gl右边为⨯=313G l Gl<Gl Gl34杠杆左端下沉，故B项不符合题意；C．同时加挂一个相同的钩码，左边为⨯=G l Gl339右边为428⨯=G l Gl<89Gl Gl杠杆左端下沉，故C项不符合题意；D．左侧增加一个钩码，右侧钩码向外移一格，左边为⨯=G l Gl339右边为⨯=G l Gl339=99Gl Gl杠杆平衡，故D项符合题意。

故选D。

9．如图所示，AOB为一杠杆，O为支点，杠杆重不计，AO=OB．在杠杆右端A处用细绳悬挂重为G的物体，当AO段处于水平位置时，为保持杠杆平衡，需在B端施加最小的力为F1；当BO段在水平位置时保持杠杆平衡，这时在B端施加最小的力为F2，则A ．F 1<F 2B ．F 1>F 2C ．F 1=F 2D ．无法比较【答案】B【解析】【分析】【详解】 （1）当AO 段处于水平位置时，如左图所示最省力，∵F 1l OB =Gl OA∴F 1=OA OBGl l =G ； （2）当OB 段处于水平位置时，如右图所示最省力，∵F 2l OB =Gl OC∴F 2=OC OC OB OBGl G l l l ⨯= ∵l OC ＜l OB∴F 2＜G∴F 1＞F 2；故选B ．10．如图所示的轻质杠杆OA 上悬挂着一重物G ，O 为支点，在A 端用力使杠杆平衡。

下列叙述正确的是（ ）A．此杠杆一定是省力杠杆B．沿竖直向上方向用力最小C．沿杆OA方向用力也可以使杠杆平衡D．此杠杆可能是省力杠杆，也可能是费力杠杆【答案】D【解析】【分析】【详解】A．因为无法确定动力臂的大小，所以无法确定是哪种杠杆，故A错误；B．沿垂直杠杆向上的方向用力，动力臂最大，动力最小，最省力，故B错误；C．沿OA方向动力臂是零，杠杆无法平衡，故C错误。

D．因为杠杆的动力臂无法确定，所以它可能是省力杠杆，也可能是费力杠杆，故D正确。

故选D。

11．如图所示，杠杆恰好处于水平平衡状态，若在B处下方再挂一个钩码，若要使杠杆在水平位置再次平衡，下列可行的操作是______。

（选填字母）A．减少一个悬挂在A处的钩码B．增加一个悬挂在A处的钩码C．将悬挂在A处的钩码向左移动一格D．将悬挂A处的钩码向右移动一格【答案】C【解析】【分析】【详解】假设一个钩码重力为G，杠杆一格为l，杠杆平衡时⨯=⨯=32236G l G l Gl若在B处下方再挂一个钩码，则右边为⨯=G l Gl339A．减少一个悬挂在A处的钩码，则左边为G l Gl⨯=224左边小于右边，杠杆不能平衡，故A项不符合题意；B．增加一个悬挂在A处的钩码，则左边为⨯=G l Gl428左边小于右边，杠杆不能平衡，故B 项不符合题意；C ．将悬挂在A 处的钩码向左移动一格，则左边为339G l Gl ⨯=左边等于右边，杠杆能再次平衡，故C 项符合题意；D ．将悬挂A 处的钩码向右移动一格，则左边为313G l Gl ⨯=左边小于右边，杠杆能再次平衡，故D 项不符合题意。

故选C 。

12．如图，小明用一轻质杠杆自制简易密度秤的过程中，在A 端的空桶内分别注入密度已知的不同液体，改变物体M 悬挂点B 的位置，当杠杆在水平位置平衡时，在M 悬挂点处标出相应液体的密度值，下列关于密度秤制作的说法中，正确的是（ ）A ．每次倒入空桶的液体质量相同B ．秤的刻度值分布不均匀C ．增大M 的质量，秤的量程会减小D ．悬点O 适当左移，秤的量程会增大【答案】D【解析】【分析】【详解】A ．轻质杠杆自身的质量不计，假如每次倒入空桶的液体质量相同，那么液体的重力是相同的，根据杠杆的平衡条件可知M M OA G l G l =液，G 液、OA l 、M G 不变，则M l 不变，物体M 悬挂点B 的位置是不变的，这样不能知道液体的密度，密度秤不能正常使用，A 错误； B ．每次倒入空桶的液体体积相同，根据杠杆的平衡条件可知M M OA G l G l =液，即M M OA V gl G l ρ=液液 化简可得M M OAG l V gl ρ=液液，可知ρ液与M l 成正比，则秤的刻度值分布是均匀的，B 错误； C ．增大M 的质量，根据杠杆的平衡条件M M OA G l G l =液可知，秤的量程会变大，C 错误； D ．悬点O 适当左移，阻力臂是增大的，根据杠杆的平衡条件M M OA G l G l =液可知，秤的量程会变大，D 正确。

故选D 。

13．如图为搬运砖头的独轮车，车箱和砖头所受的总重力G 为1 000 N （车架所受重力忽略不计），独轮车的有关尺寸如图所示，推车时，人手向上的力F 的大小为 （ ）A ．200 NB ．300 NC ．400 ND ．500 N【答案】B【解析】【分析】【详解】由平衡条件可知 12Gl Fl =则 121000N 0.3=300N mGl F l ⨯==ｍ１ 故选B 。

合集下载

2020-2021中考物理—杠杆平衡压轴题专题复习含答案

2020-2021中考物理—杠杆平衡压轴题专题复习含答案

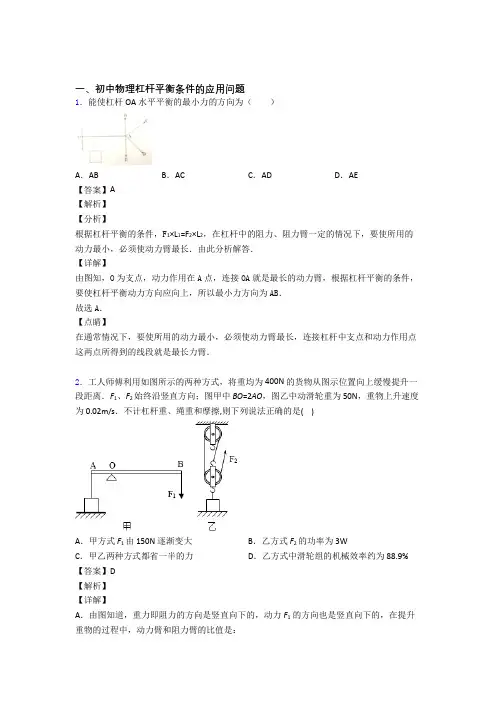

一、初中物理杠杆平衡条件的应用问题1．能使杠杆OA水平平衡的最小力的方向为（）A．AB B．AC C．AD D．AE【答案】A【解析】【分析】根据杠杆平衡的条件，F1×L1=F2×L2，在杠杆中的阻力、阻力臂一定的情况下，要使所用的动力最小，必须使动力臂最长．由此分析解答．【详解】由图知，O为支点，动力作用在A点，连接OA就是最长的动力臂，根据杠杆平衡的条件，要使杠杆平衡动力方向应向上，所以最小力方向为AB．故选A．【点睛】在通常情况下，要使所用的动力最小，必须使动力臂最长，连接杠杆中支点和动力作用点这两点所得到的线段就是最长力臂．2．工人师傅利用如图所示的两种方式，将重均为 400N 的货物从图示位置向上缓慢提升一段距离．F1、F2始终沿竖直方向；图甲中BO=2AO，图乙中动滑轮重为 50N，重物上升速度为 0.02m/s．不计杠杆重、绳重和摩擦,则下列说法正确的是( )A．甲方式F1由 150N 逐渐变大B．乙方式F2的功率为 3WC．甲乙两种方式都省一半的力D．乙方式中滑轮组的机械效率约为 88.9%【答案】D【解析】【详解】A．由图知道，重力即阻力的方向是竖直向下的，动力F1的方向也是竖直向下的，在提升重物的过程中，动力臂和阻力臂的比值是：1 22 1L OB L OA==所以，动力F1的大小始终不变，故A错误；BC．由于在甲图中，OB=2OA，即动力臂为阻力臂的2倍，由于不计摩擦及杠杆自重，所以，由杠杆平衡条件知道，动力为阻力的一半，即111400N200N22F G==⨯=由图乙知道，承担物重是绳子的段数是n=3，不计绳重和摩擦，则()()211500N+50N150N22F G G=+=⨯=动，即乙中不是省力一半；所以，绳子的自由端的速度是：v绳 =0.02m/s×3=0.06m/s，故乙方式F2的功率是：P=F2v绳 =150N×0.06m/s=9W，故BC错误；D．不计绳重和摩擦，乙方式中滑轮组的机械效率是：400N100%=100%=100%88.9%400N50NW GhW Gh G hη=⨯⨯⨯≈++有用总轮故D正确．3．如图甲是制作面团的情景，把竹竿的一端固定在绳扣中，人骑在另一端施加一个向下的大小为F的力，面团被不断挤压后变得更有韧性，图乙为压面团原理图．关于压面团过程的叙述正确的是（）A．面团对杆的作用力方向向下B．面团对杆的作用力大小等于FC．面团被压扁说明力能使物体发生形变D．A点向下移动的距离小于B点向下移动的距离【答案】C【解析】【分析】【详解】A．杆对面团的作用力向下，面团对杆的作用力向上，故A错误；B．由于面团B点到支点C的距离小于A点到C的距离，根据杠杆定律F1L1=F2L2，可知面团对杆的作用力大于F，故B错误；C．面团被压扁说明力能使物体发生形变，故C正确；D．C为支点，A点向下移动的距离大于B点向下移动的距离，故D错误；故选C。
